Hola a todos, quería compartir el paso a paso del reloj Cero Decibel. Cuando pensé en hacer este reloj necesitaba engranajes grandes y de mucho espesor, como se me hacia muy caro y dificultoso mandarlos a cortar con laser, comencé a averiguar por un router copiador y terminé haciéndomelo para poder cortar los engranajes del reloj. Estos engranajes tienen 25 cm de diámetro por 17 mm de espesor.
Les muestro el paso a paso

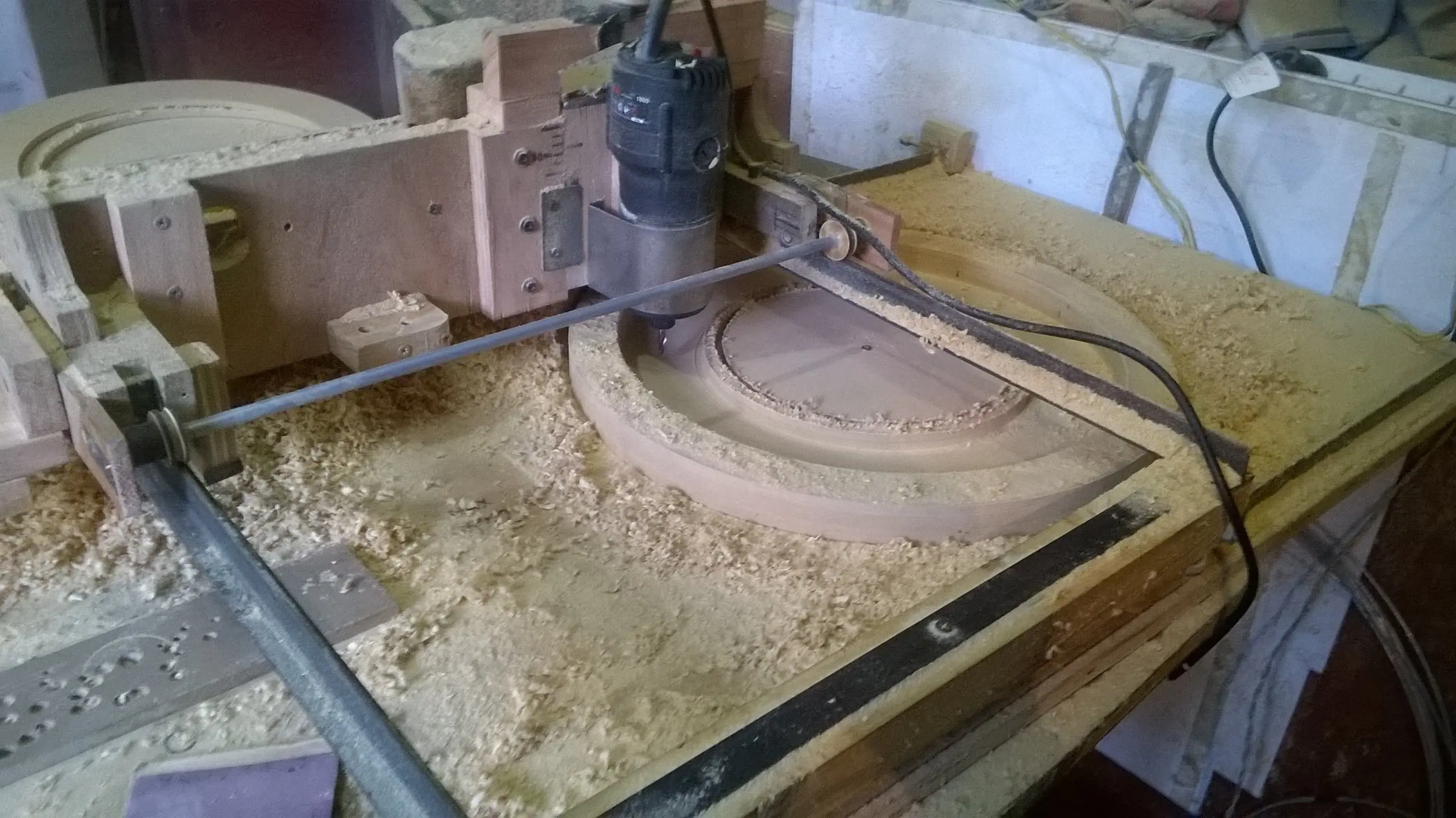

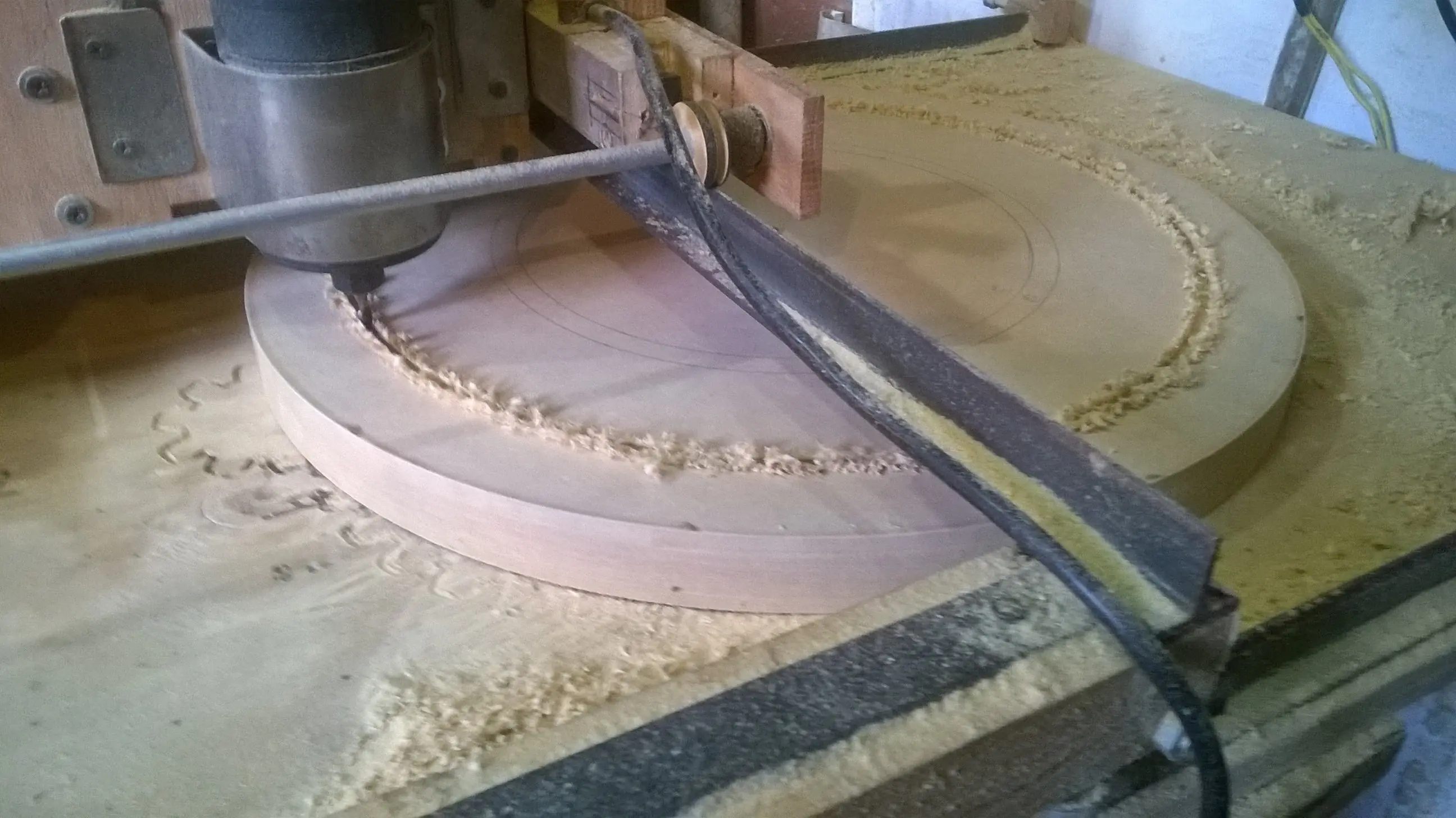

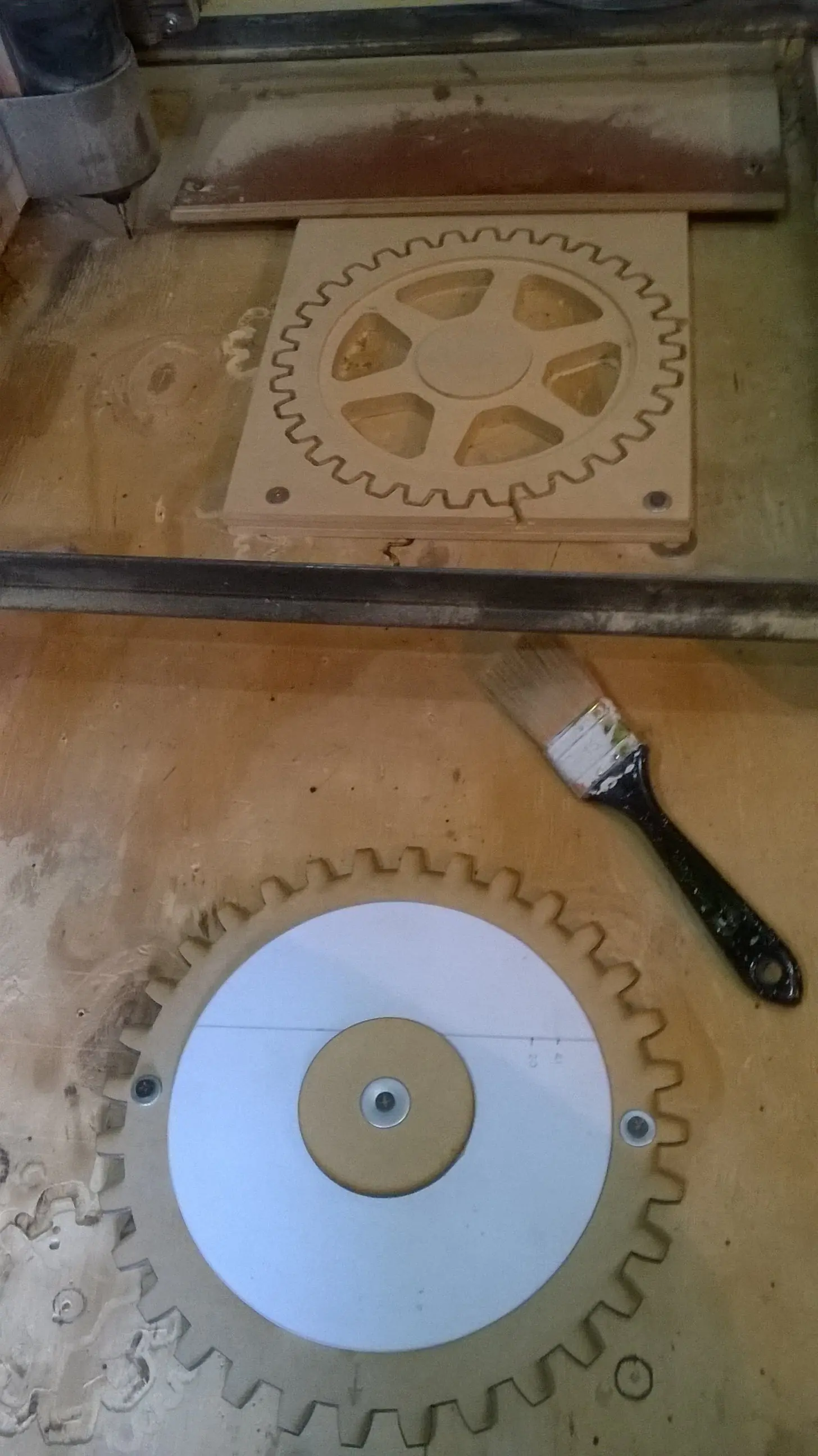

Este es el router

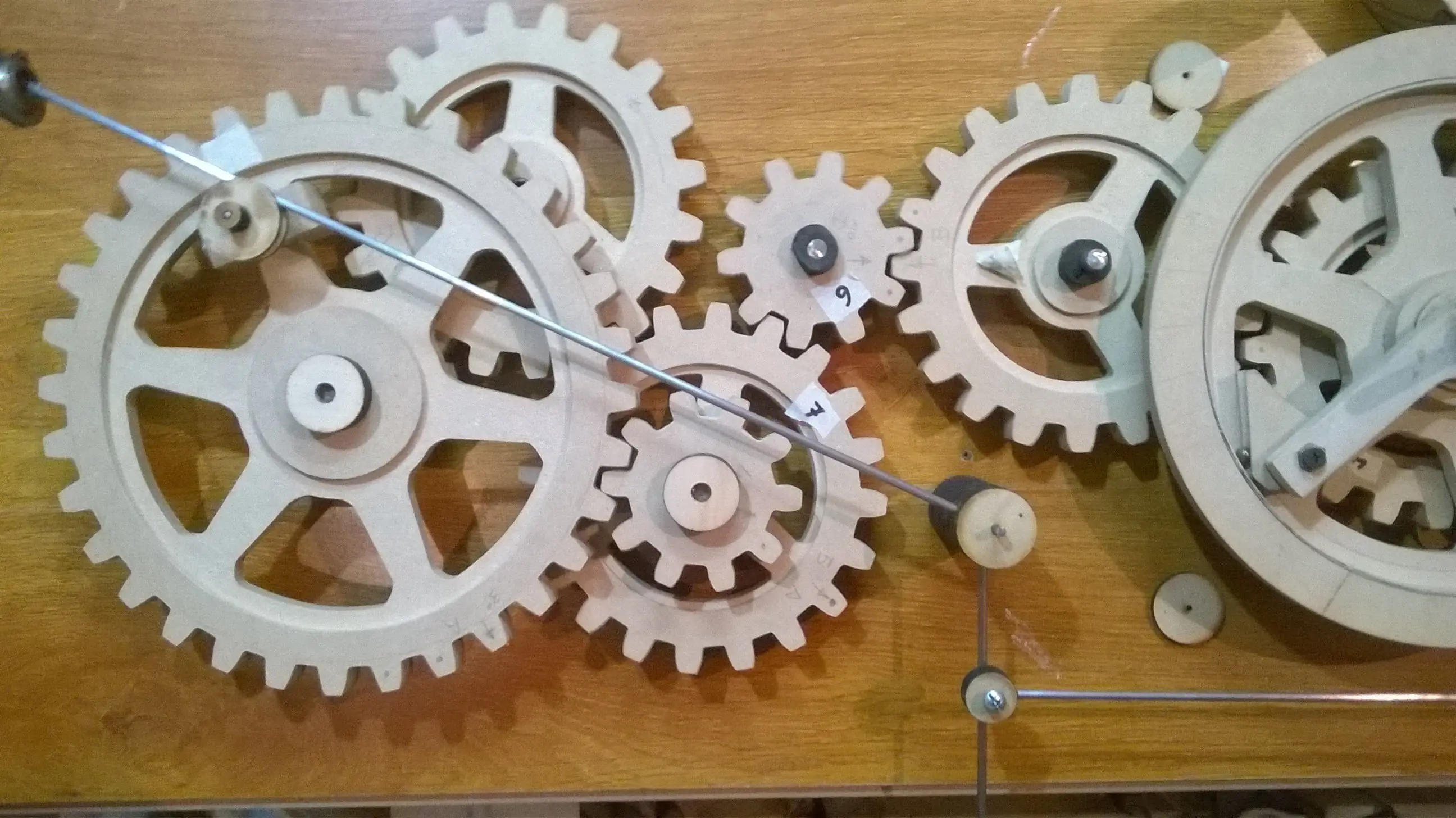

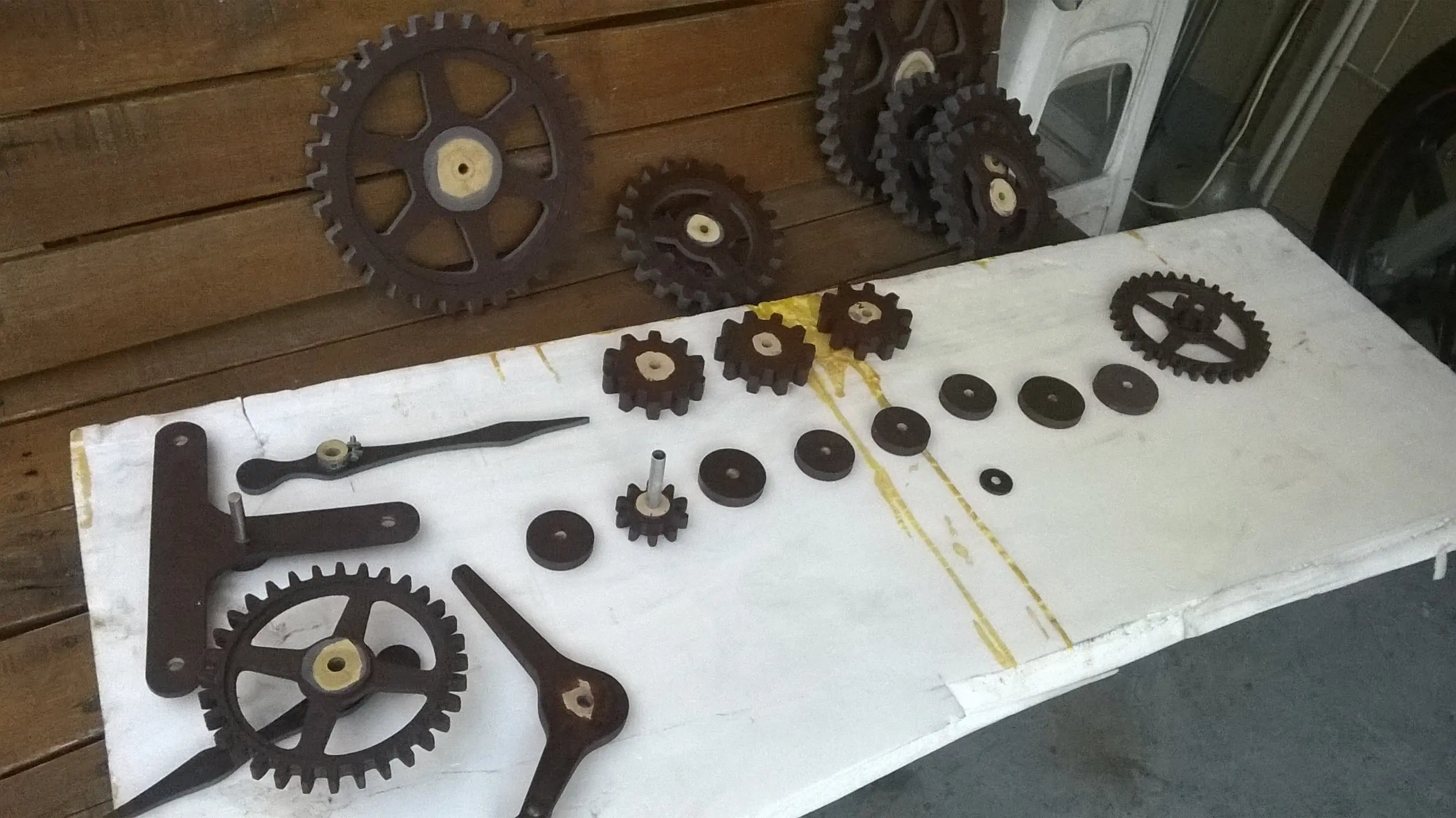

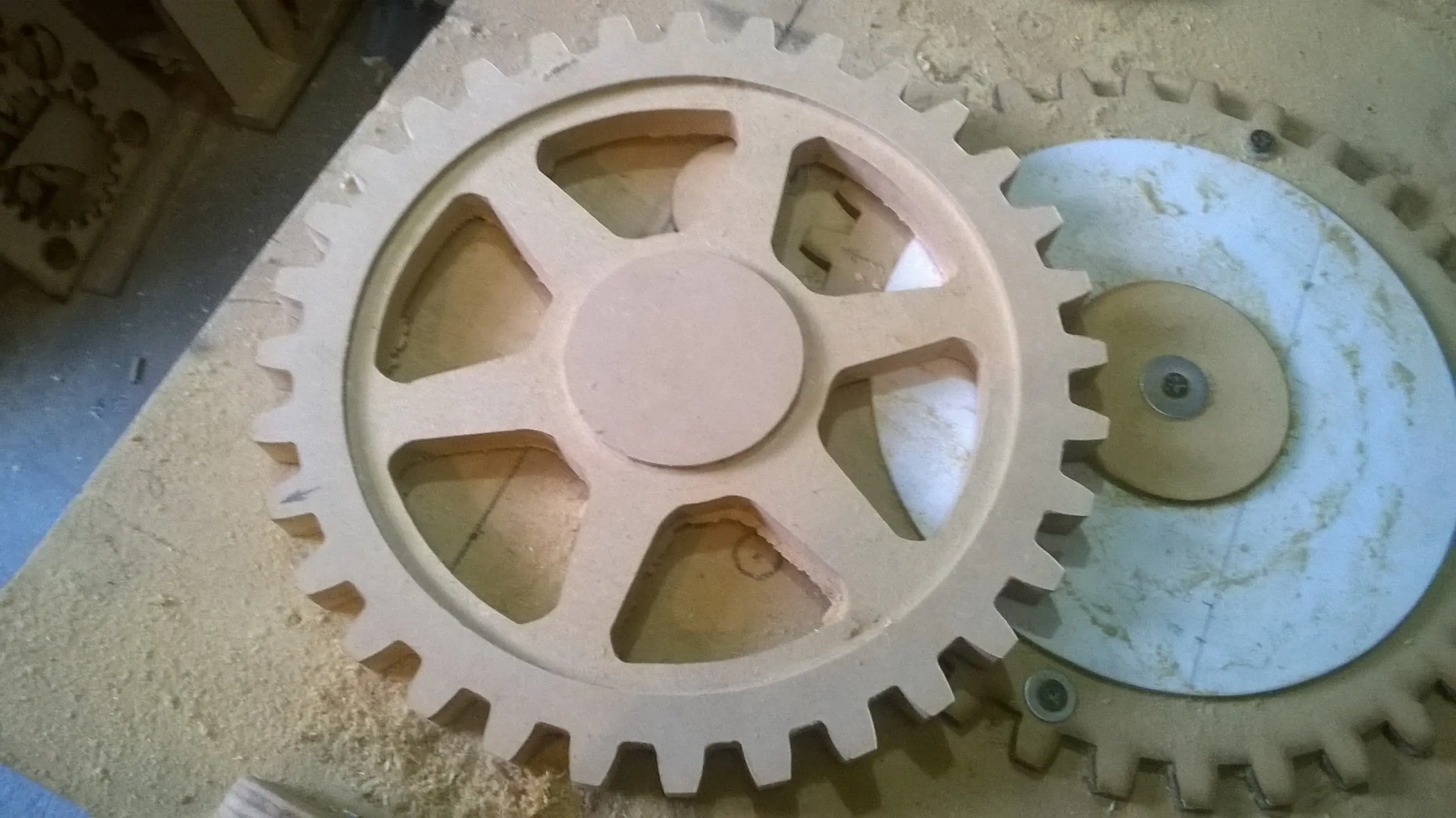

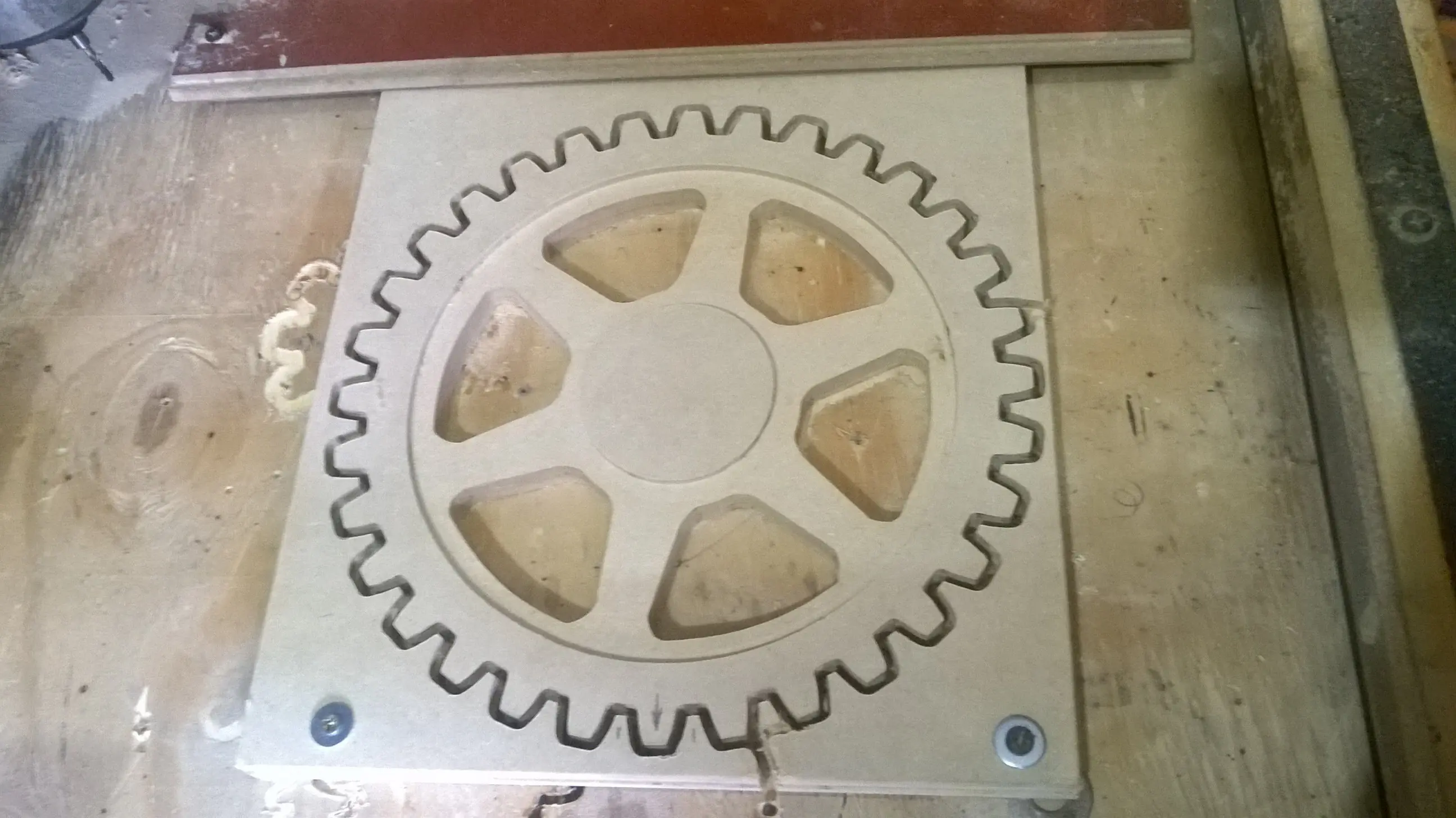

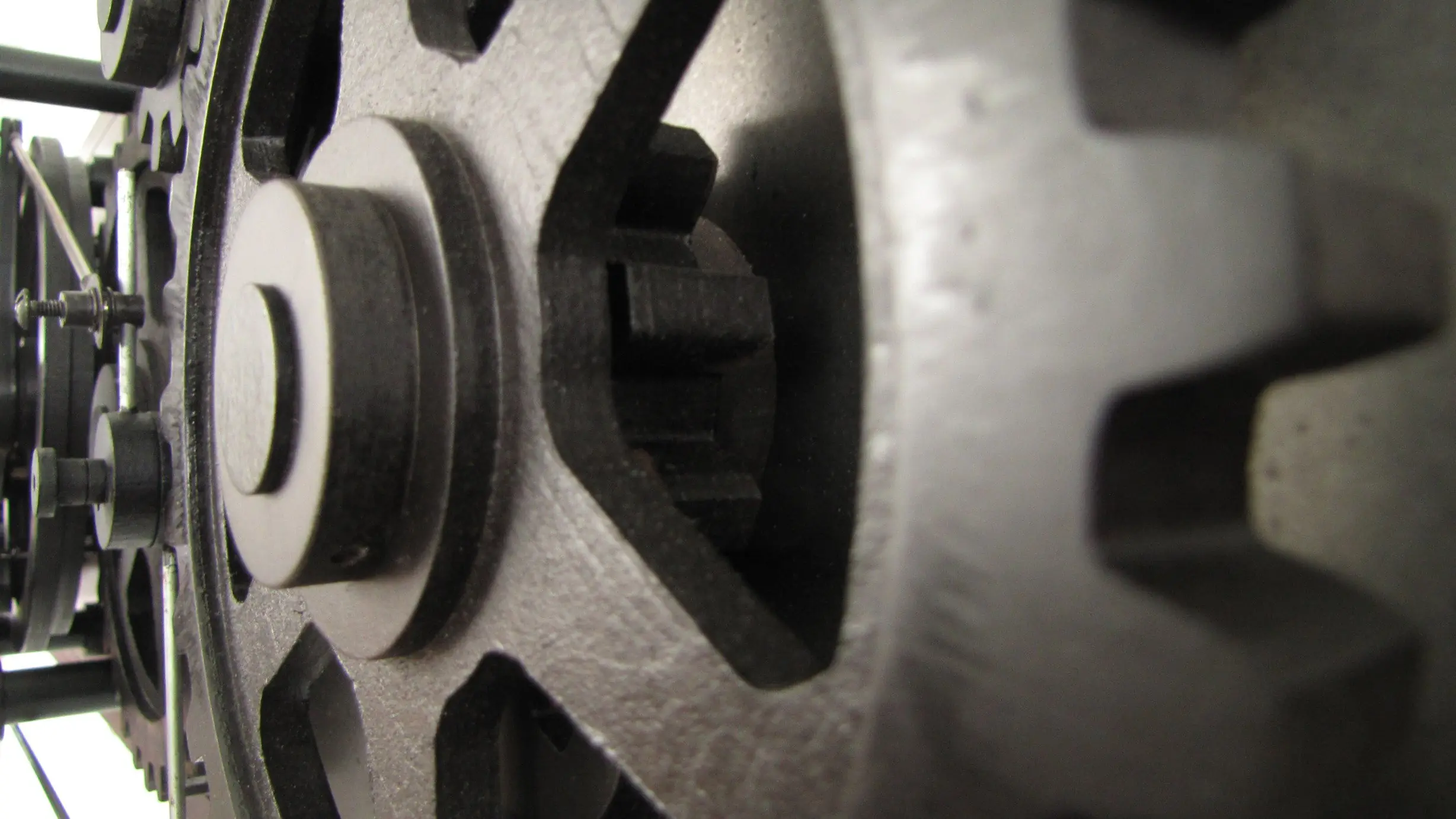

Asi salieron los engranajes. Me gustan porque pude vaciar en la parte de los rayos para darle un aspecto de mayor fortaleza. Hice de 25, 12 y 6 cm de diámetro

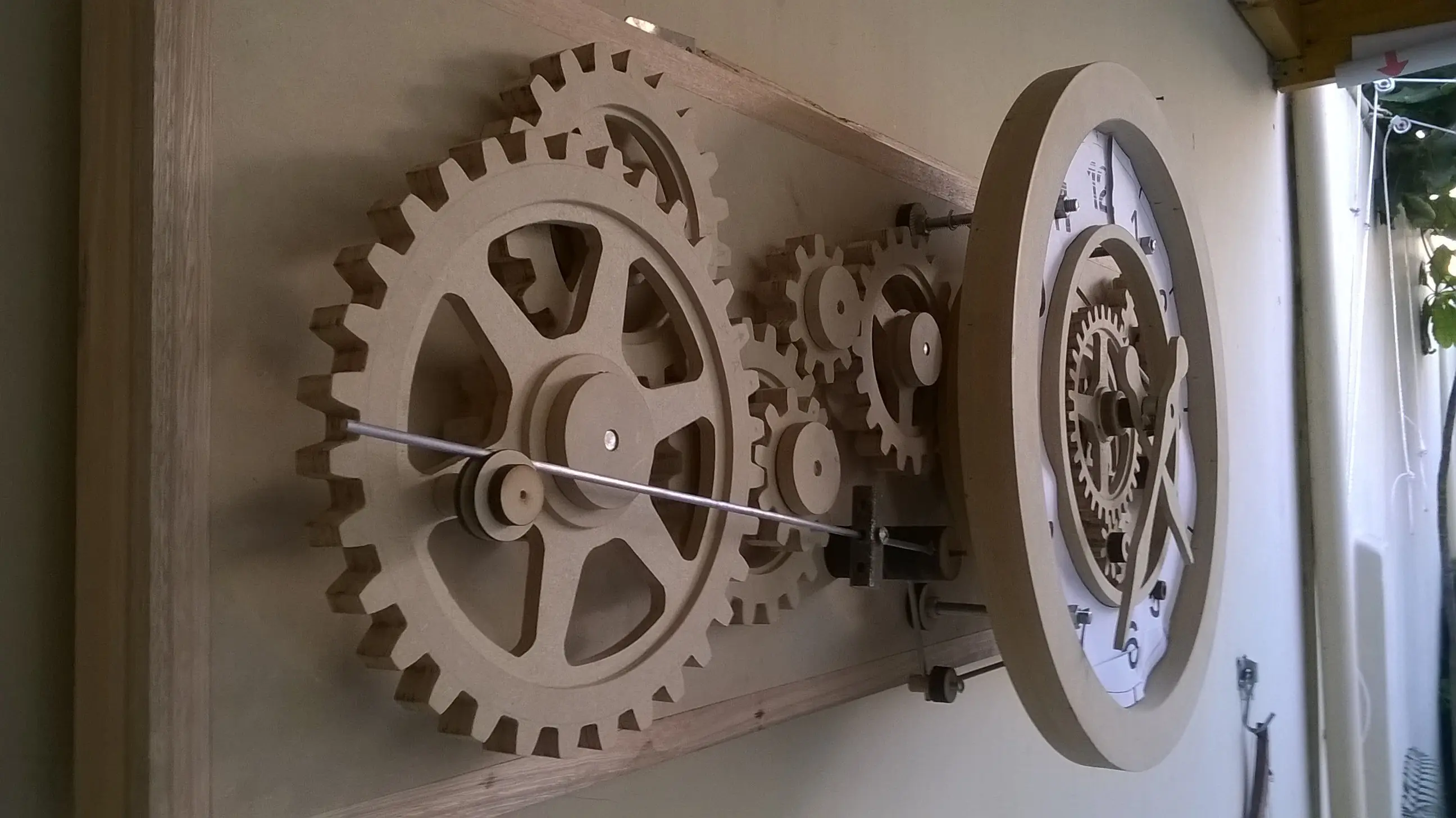

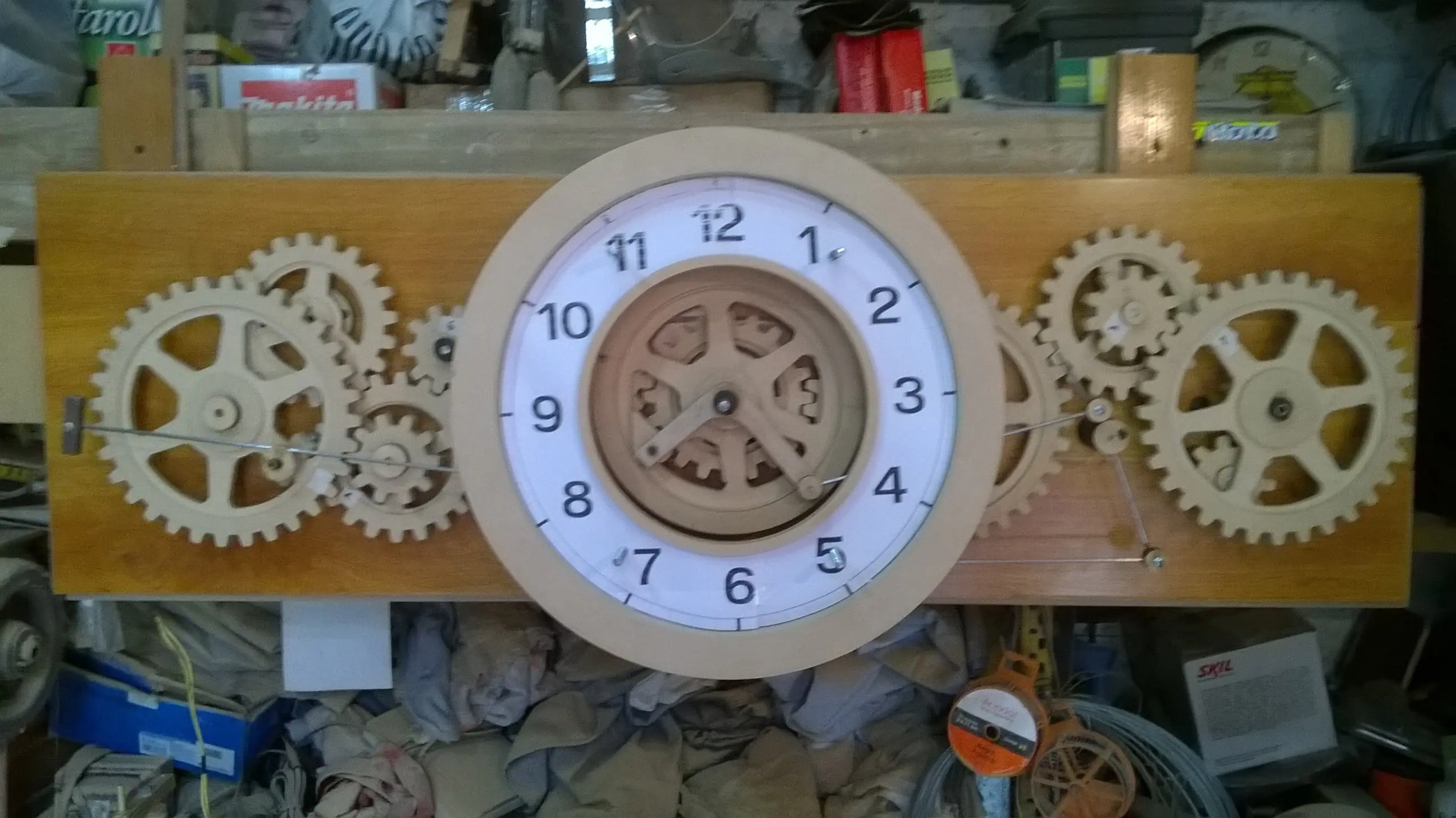

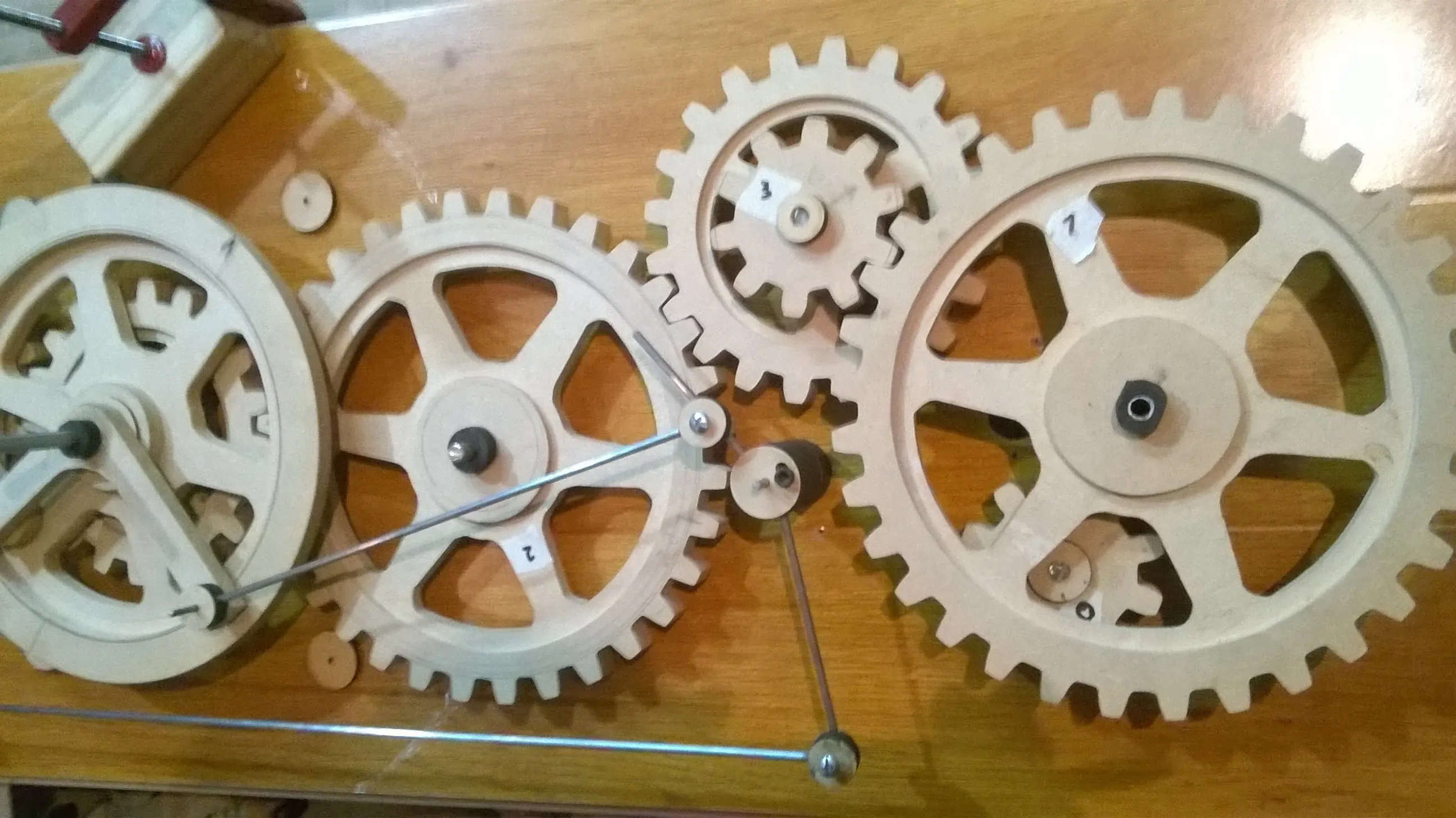

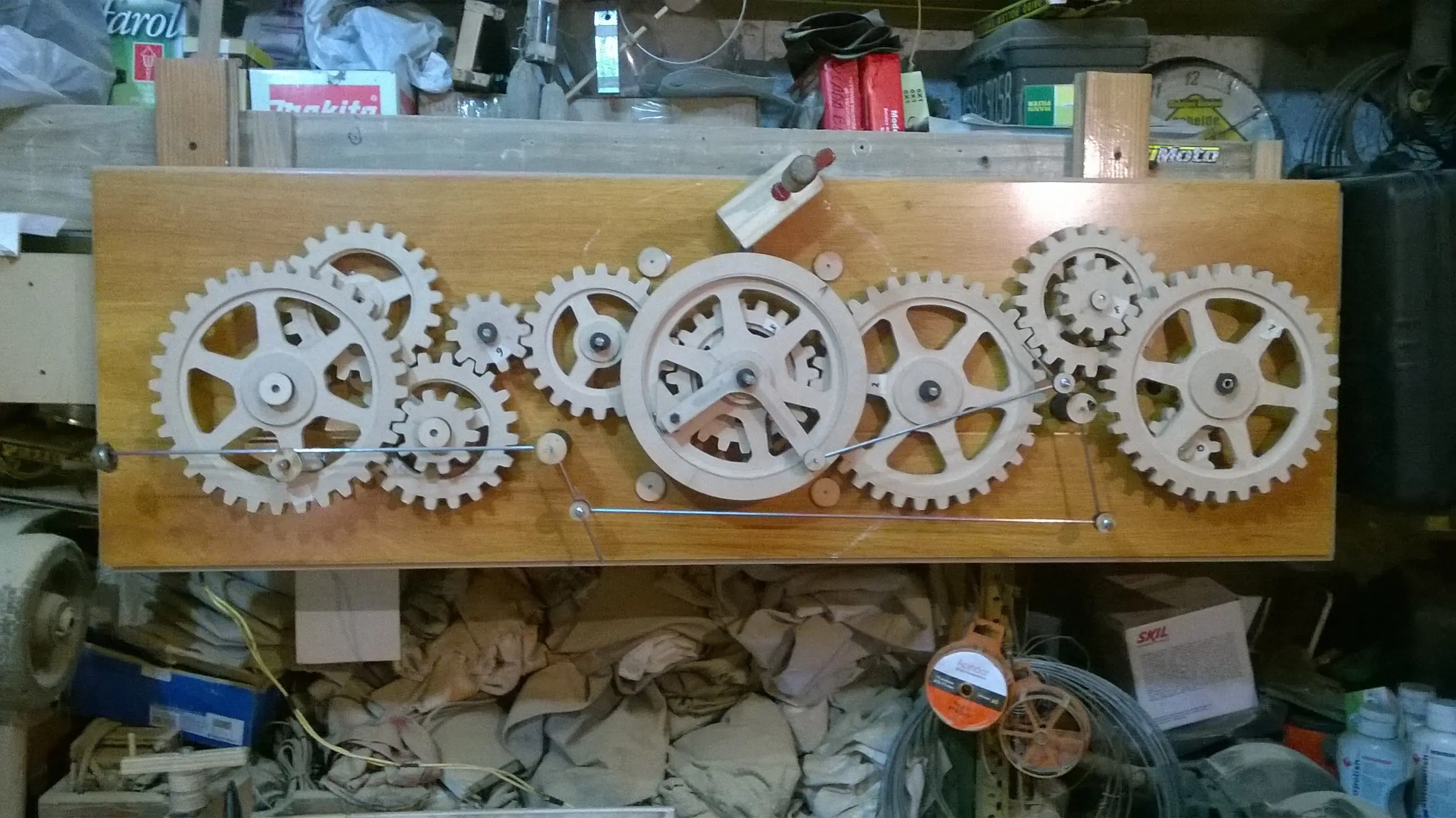

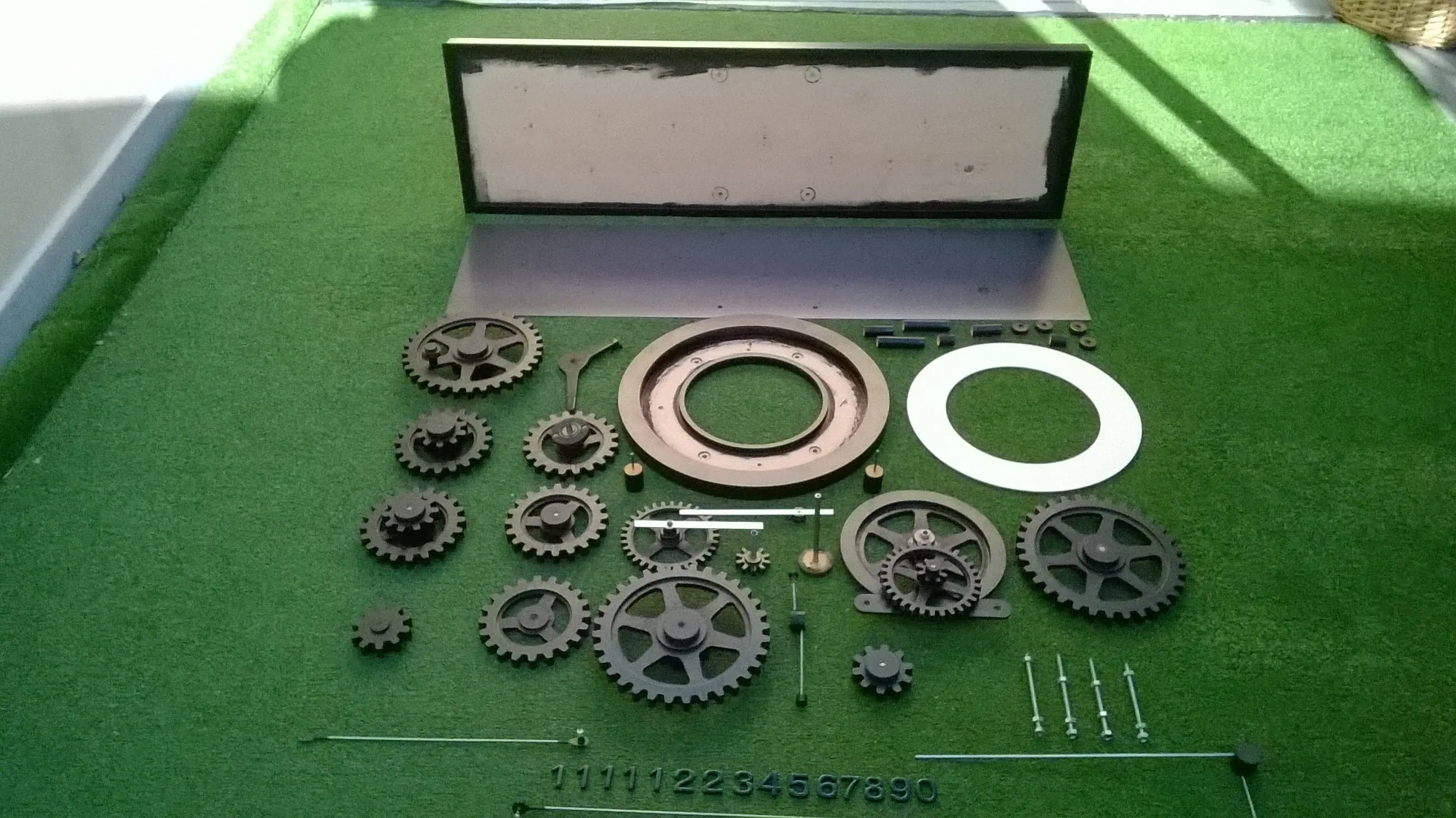

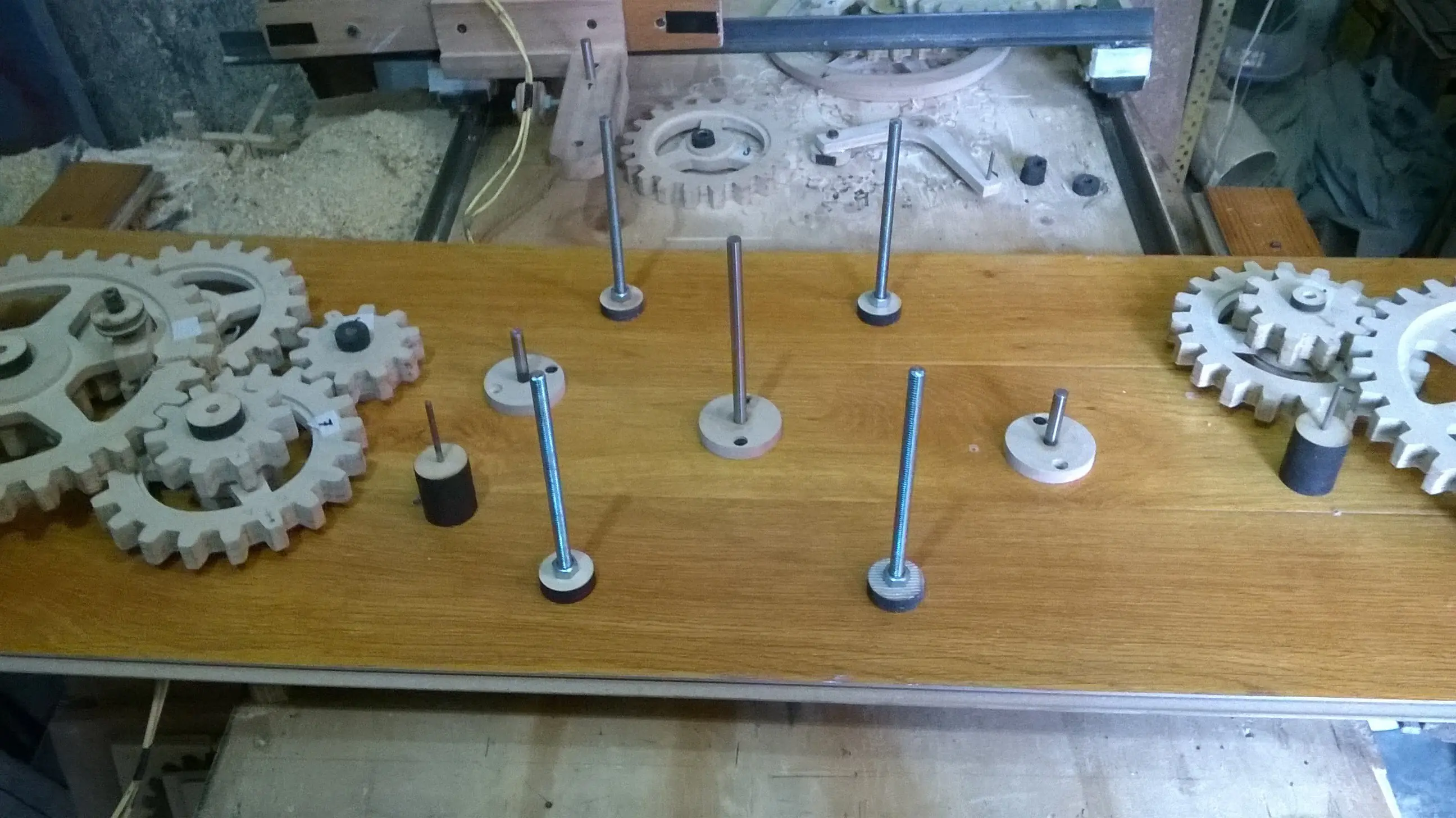

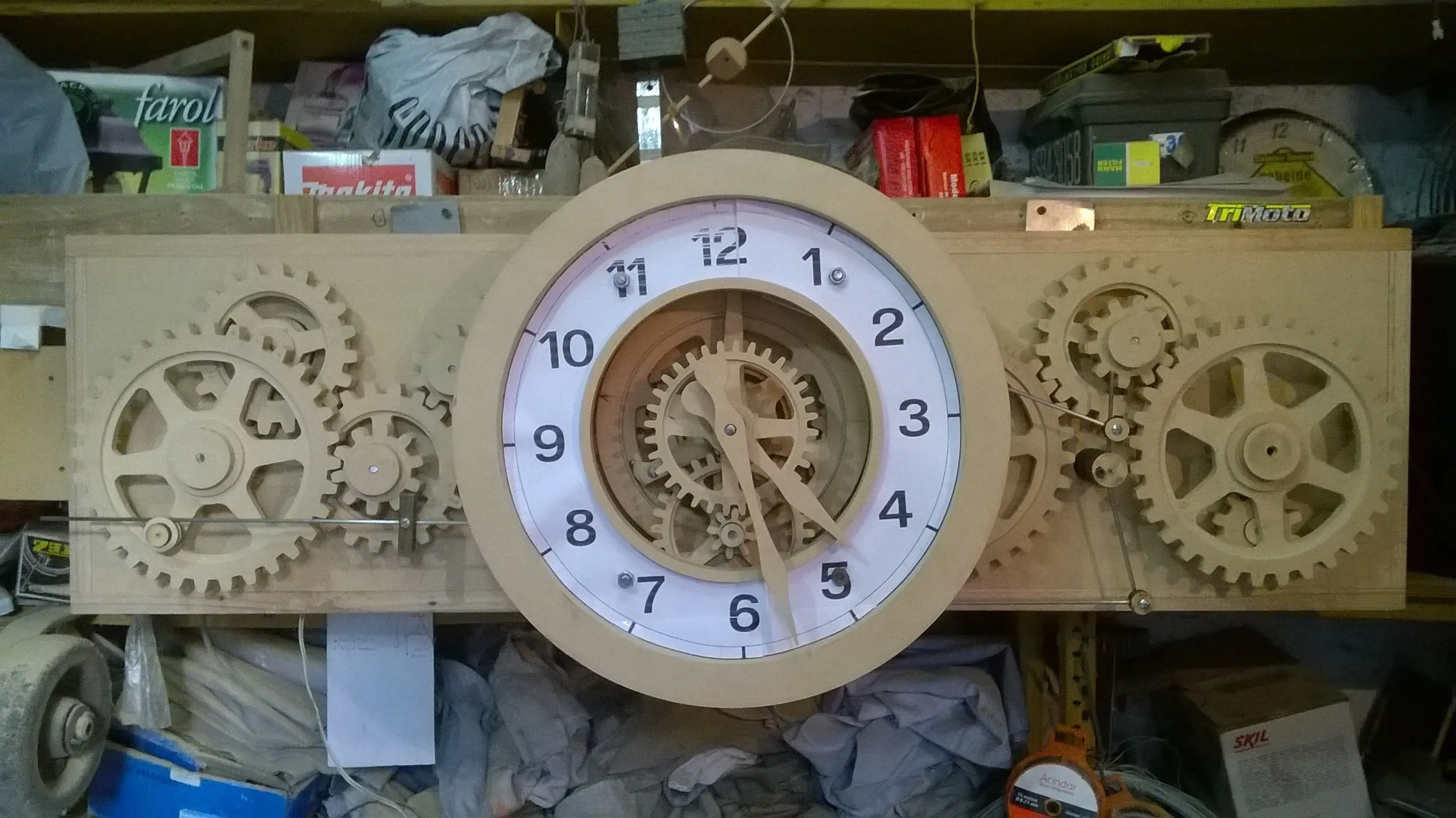

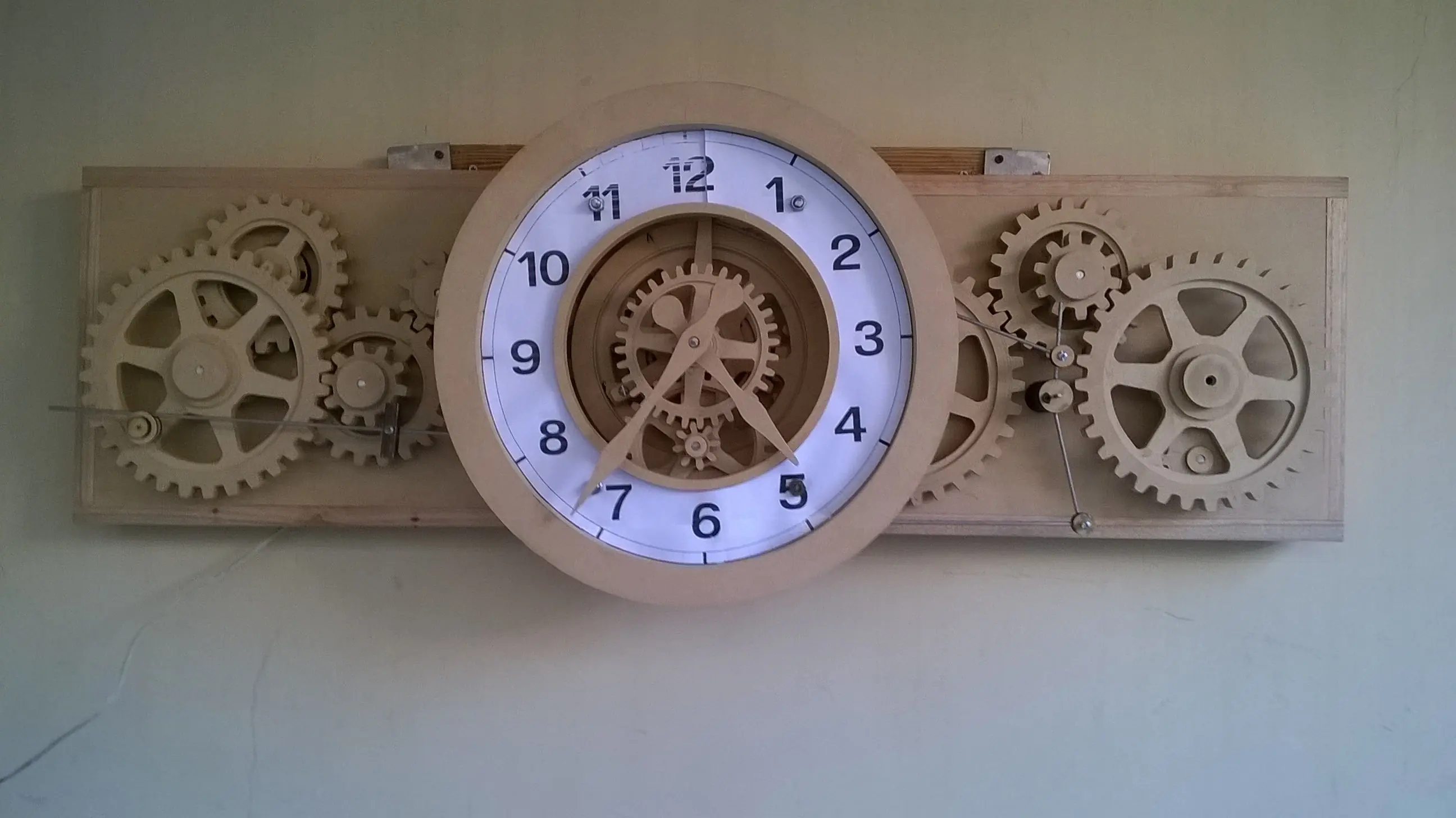

Así quedaron todos los engranajes montados en una madera provisoria para encontrarle la forma al conjunto.
Todo esto funciona con un motor eléctrico de 220 v.

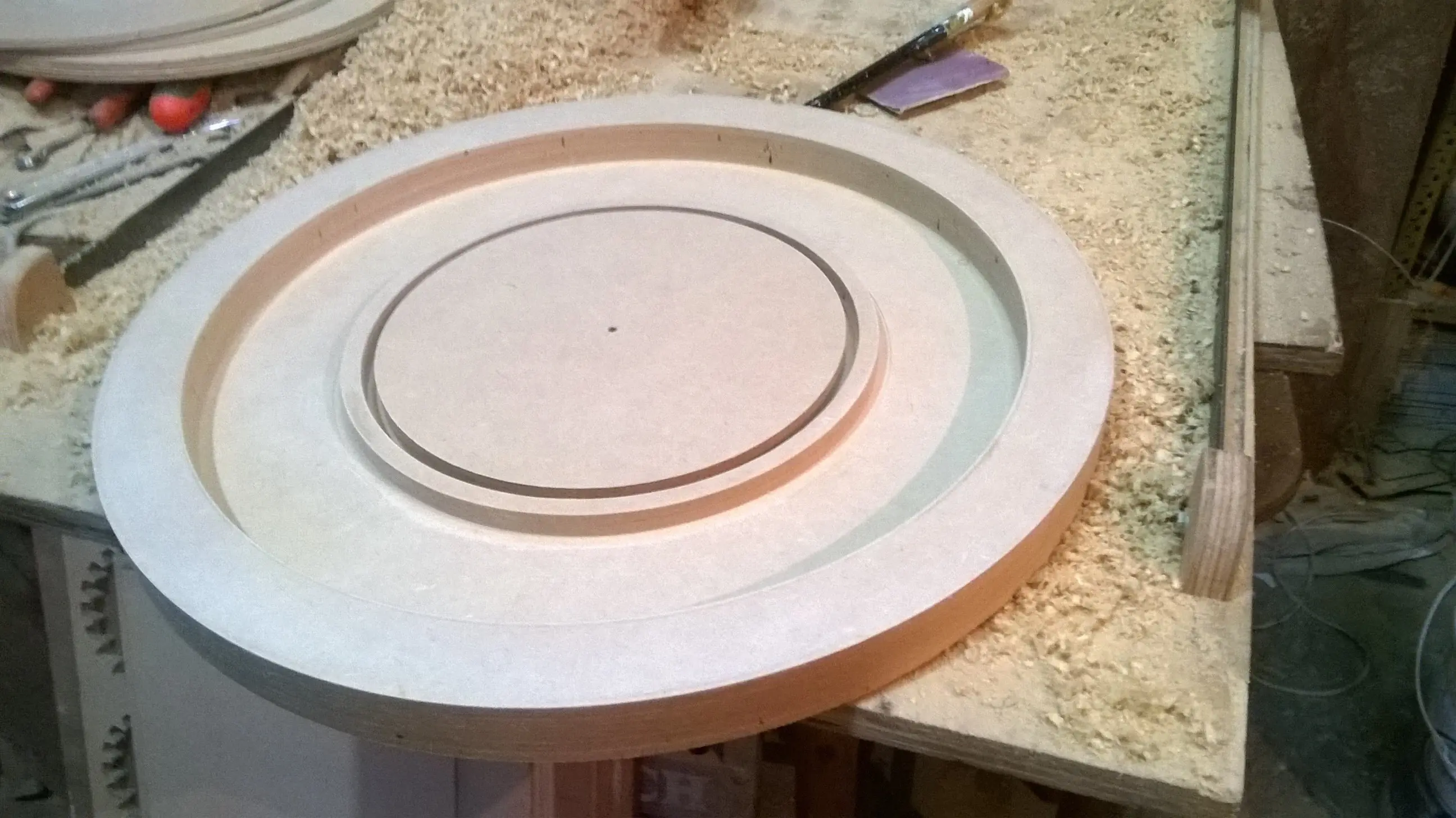

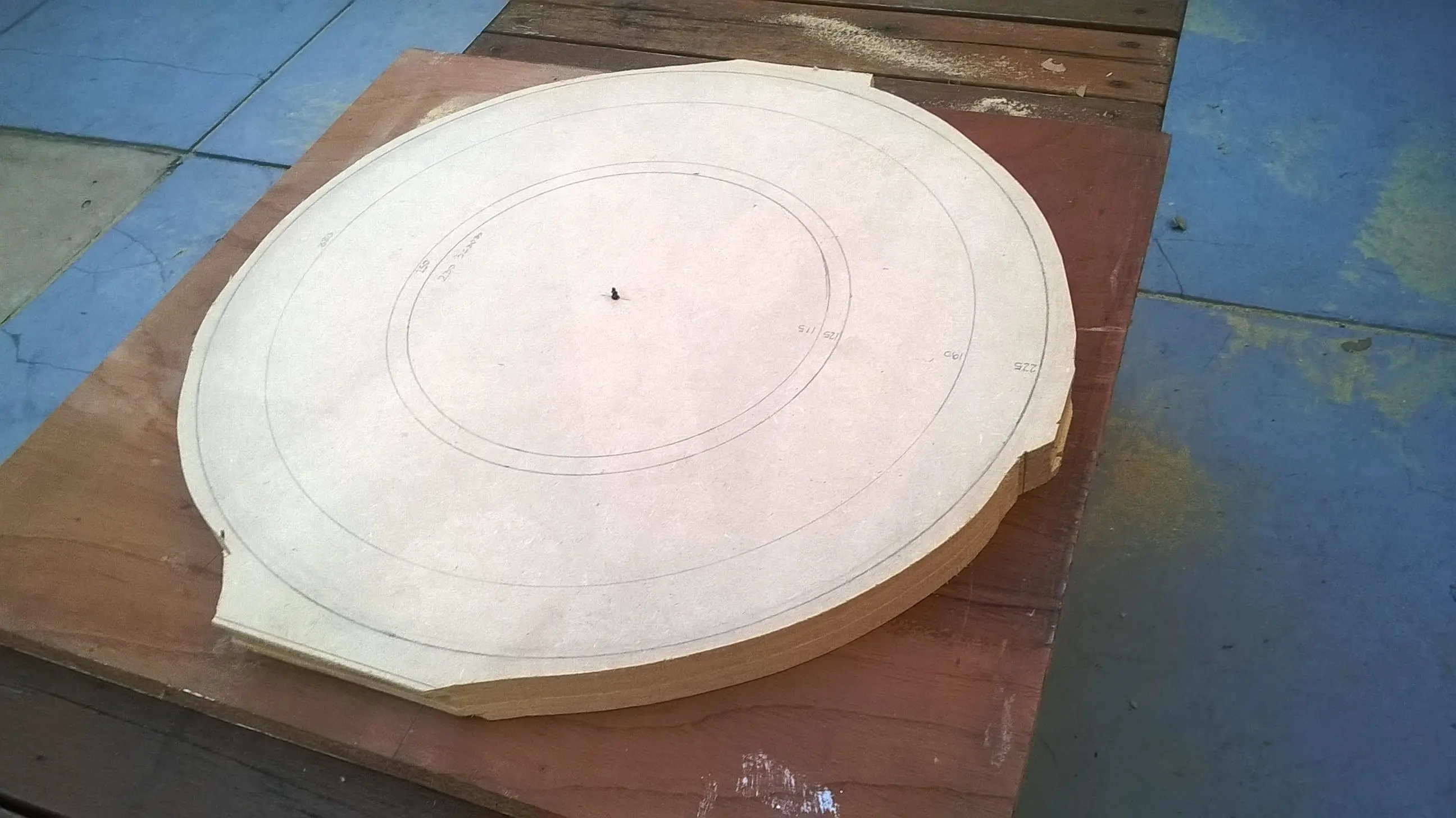

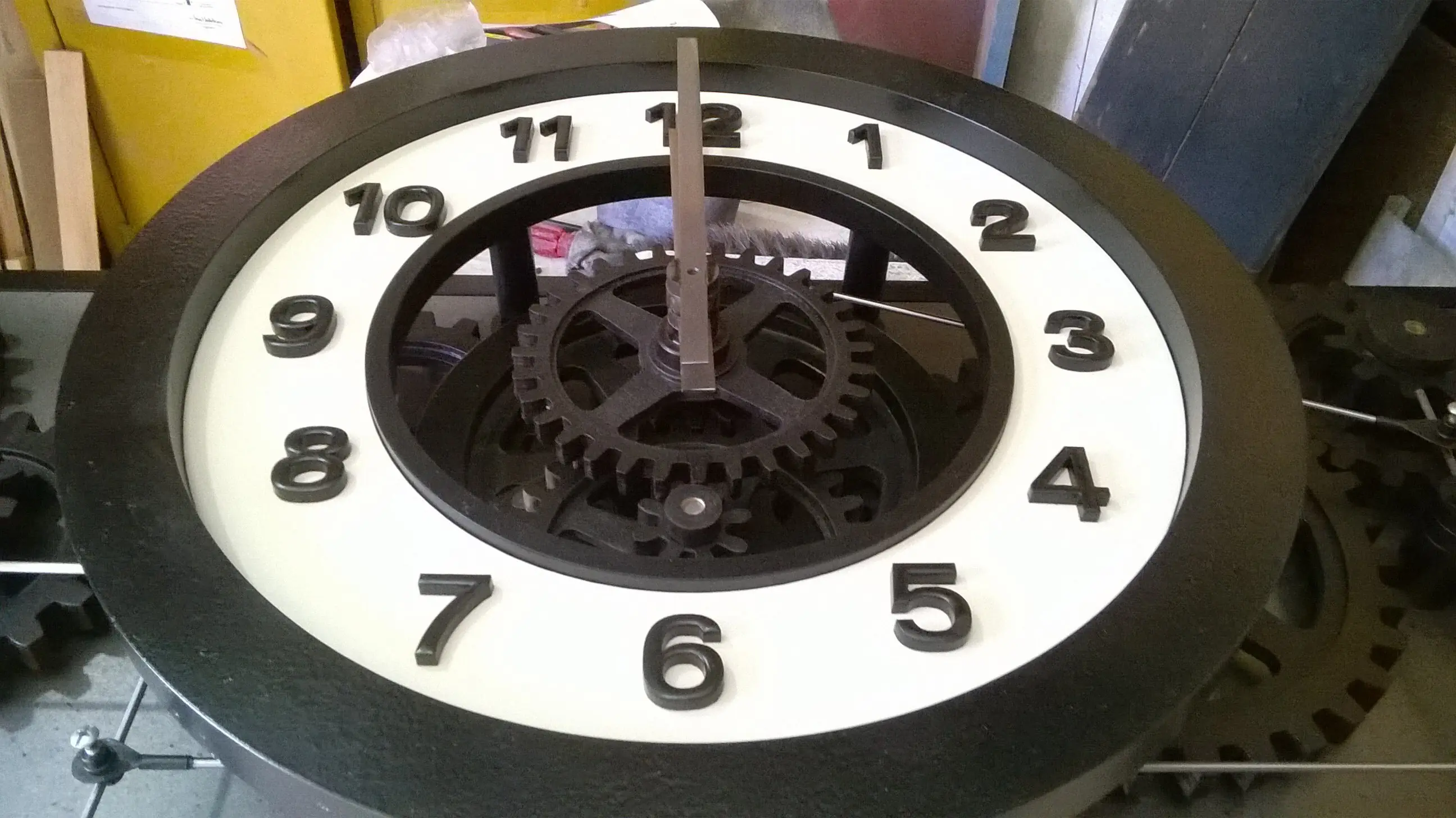

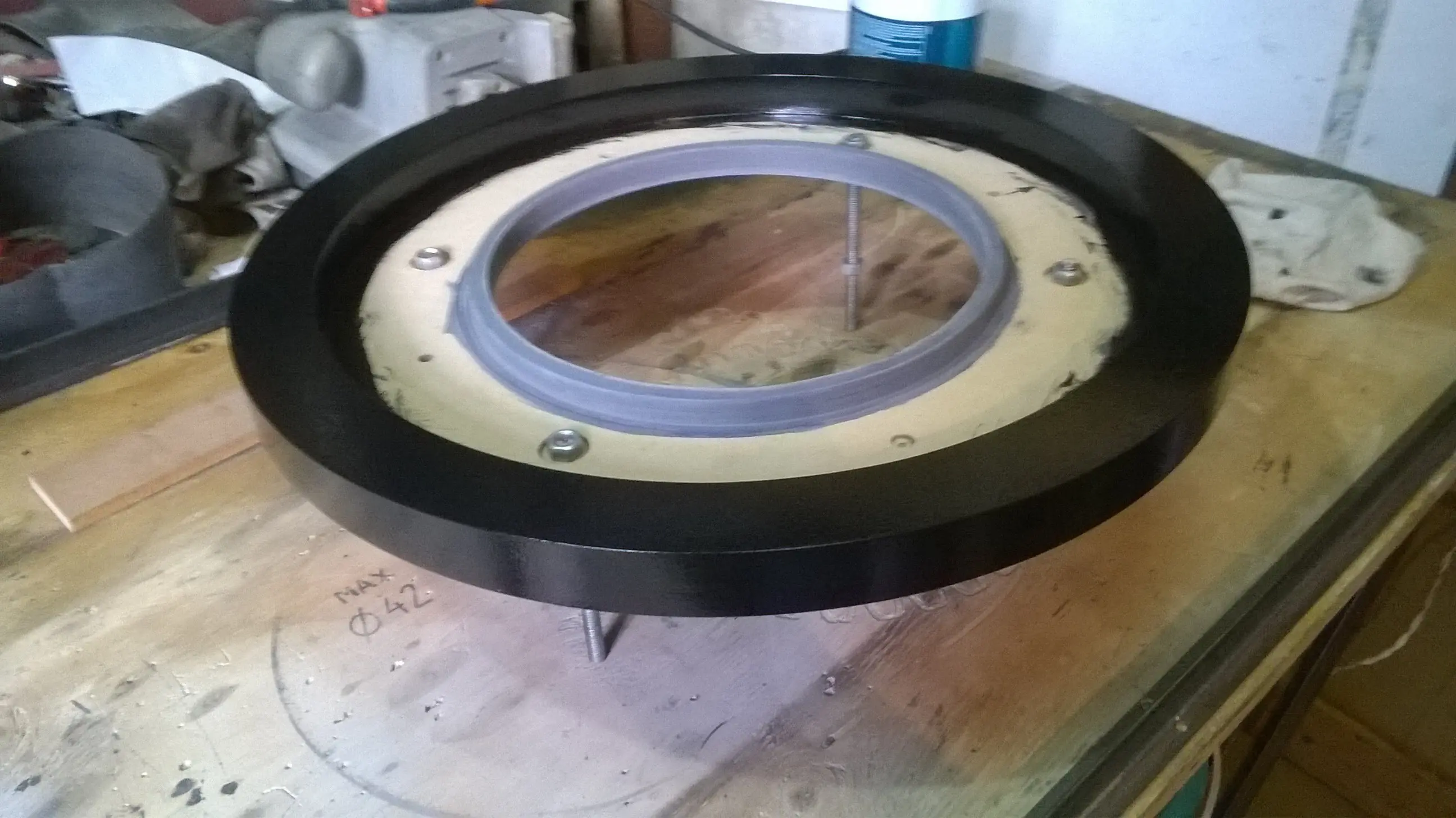

Ahora el cuadrante de un diámetro de 45 cm y con varias profundidades
Uno de los desafíos de este reloj era convertir el movimiento giratorio del motor en rectilineo para poder regular la marcha ya que como el motor es asincrónico no se le puede variar la velocidad.

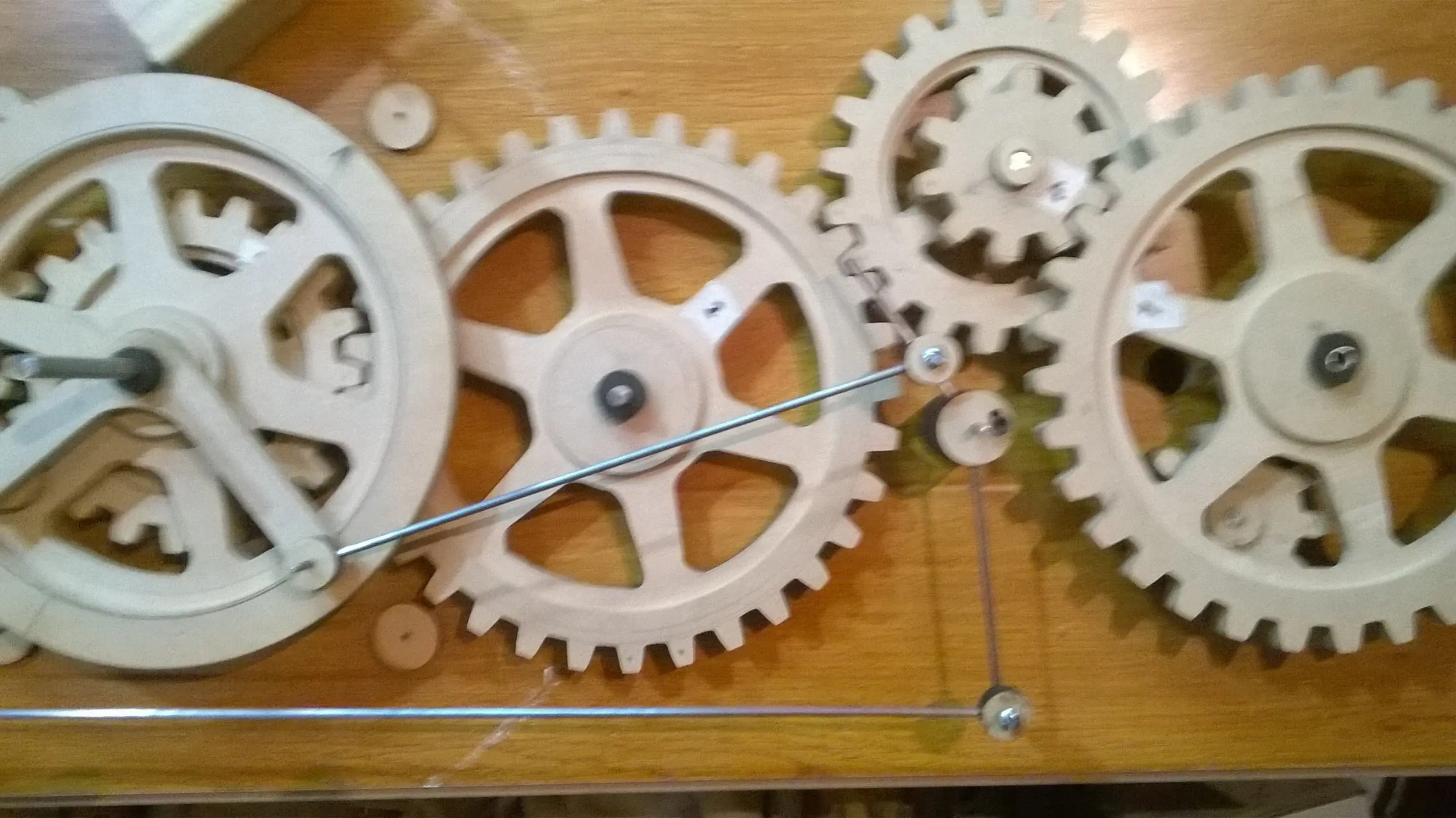

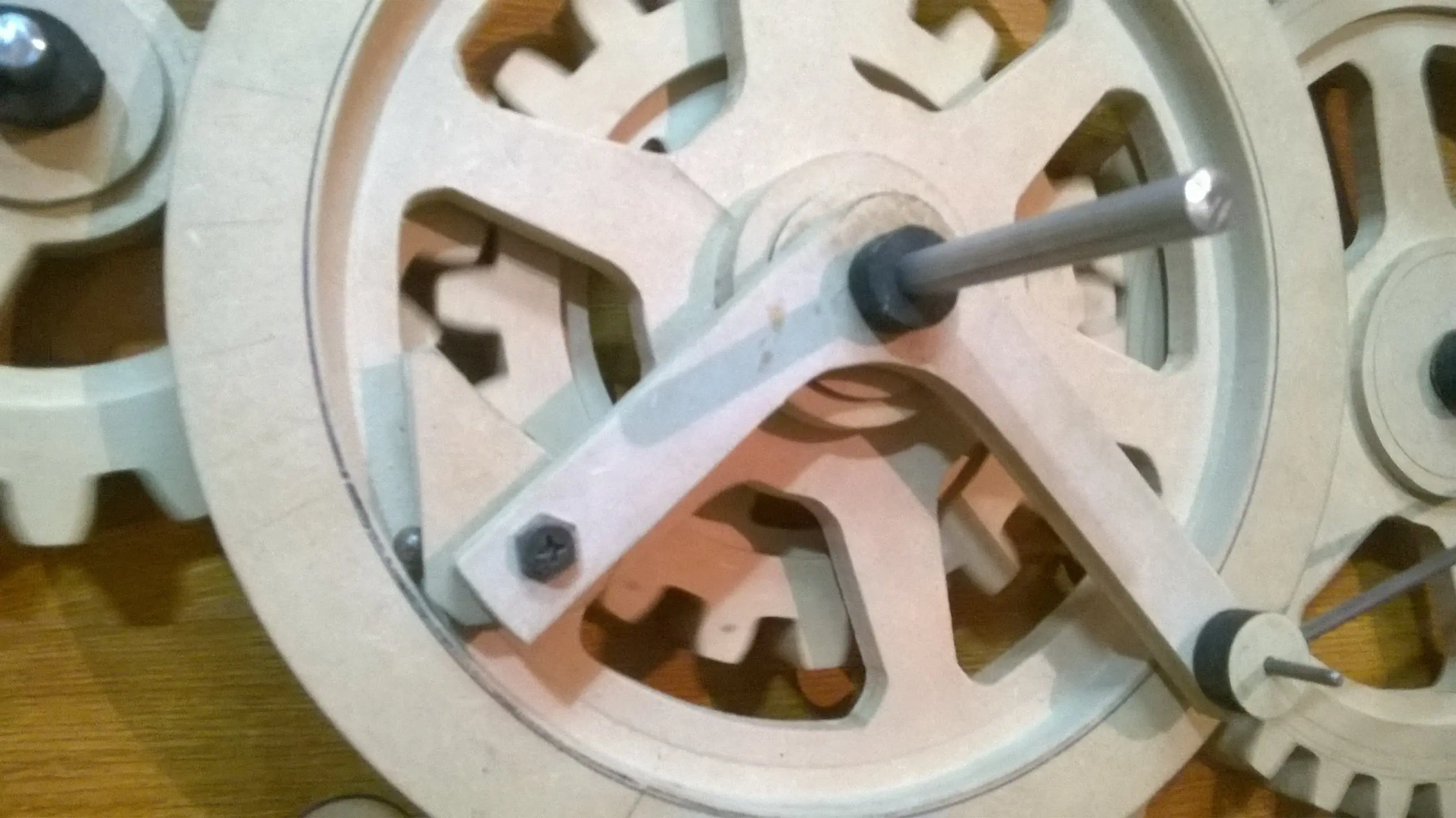

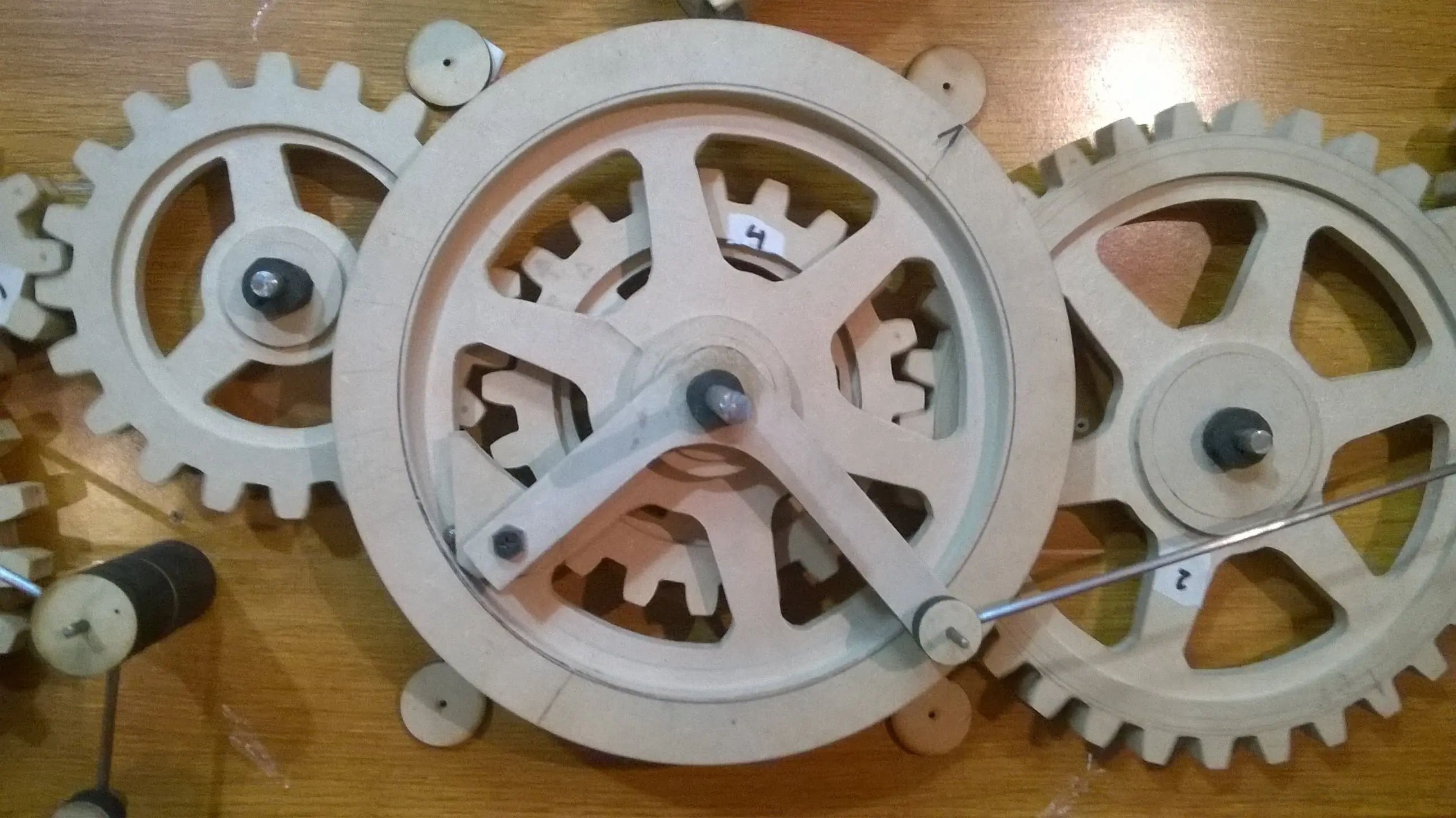

Para eso le coloqué una ruedita en uno de los engranajes y palancas para poder regular la longitud y ahi poder variar el avance de unos patines en un disco central y asi que pueda regularlo.

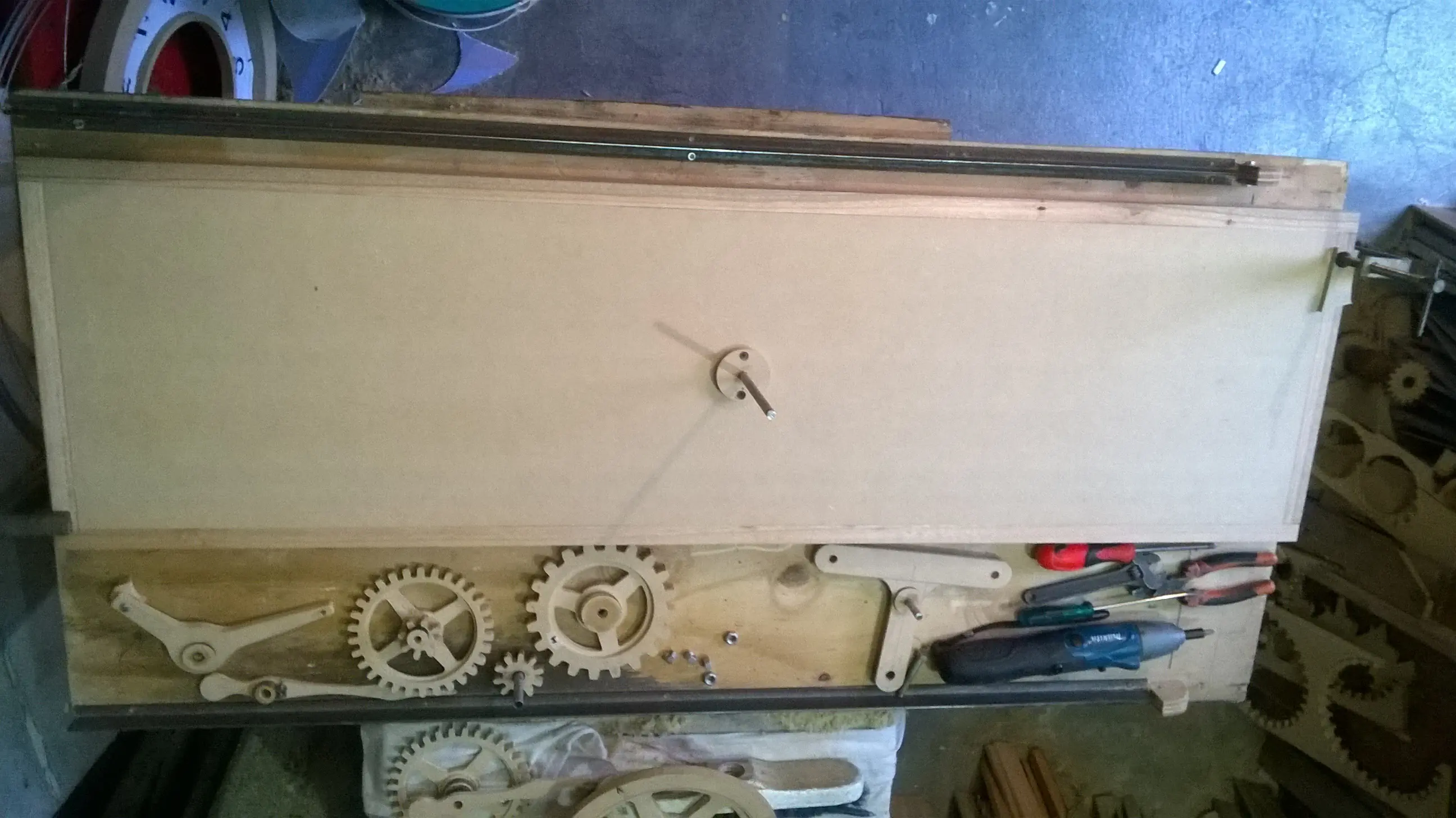

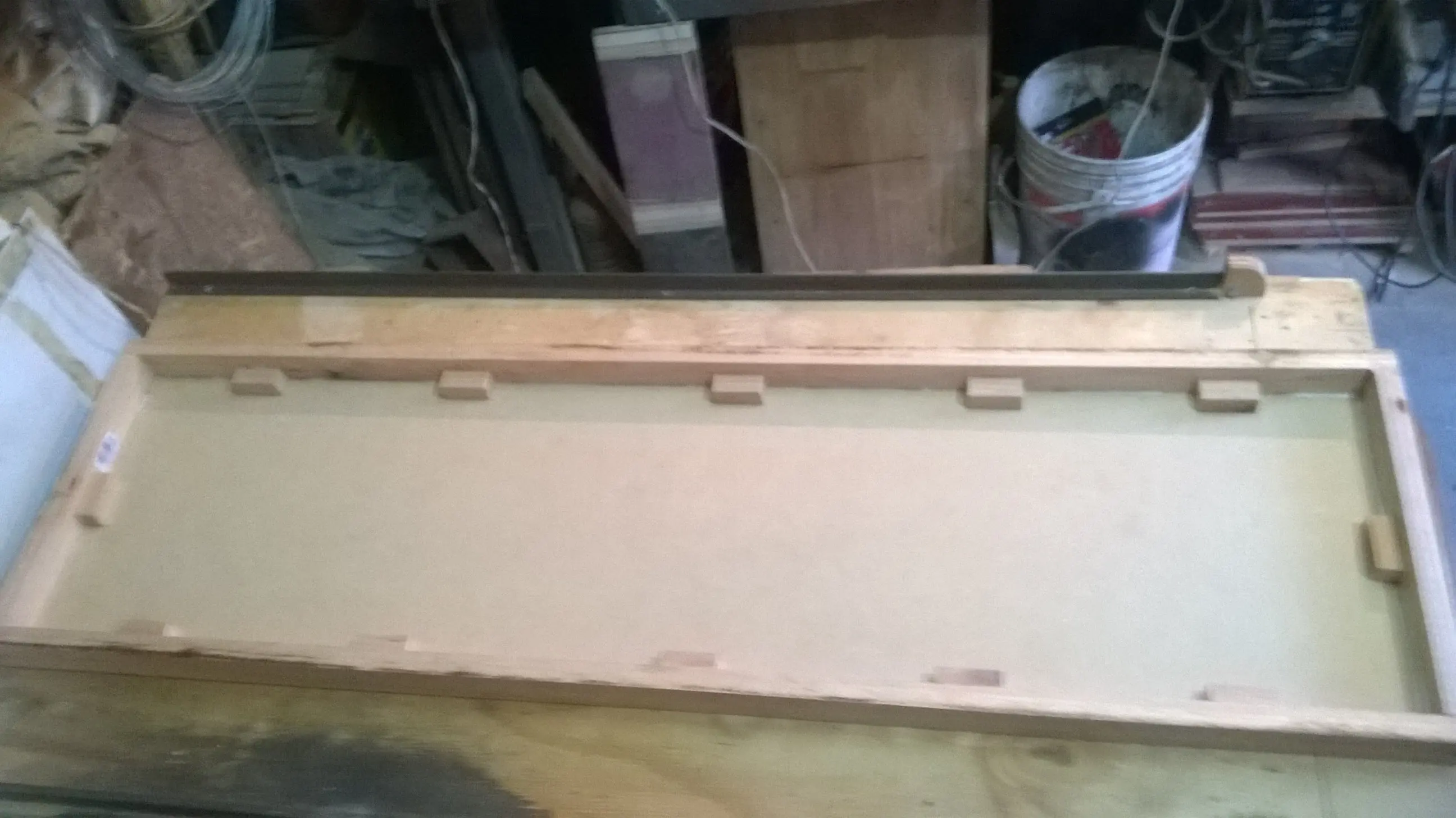

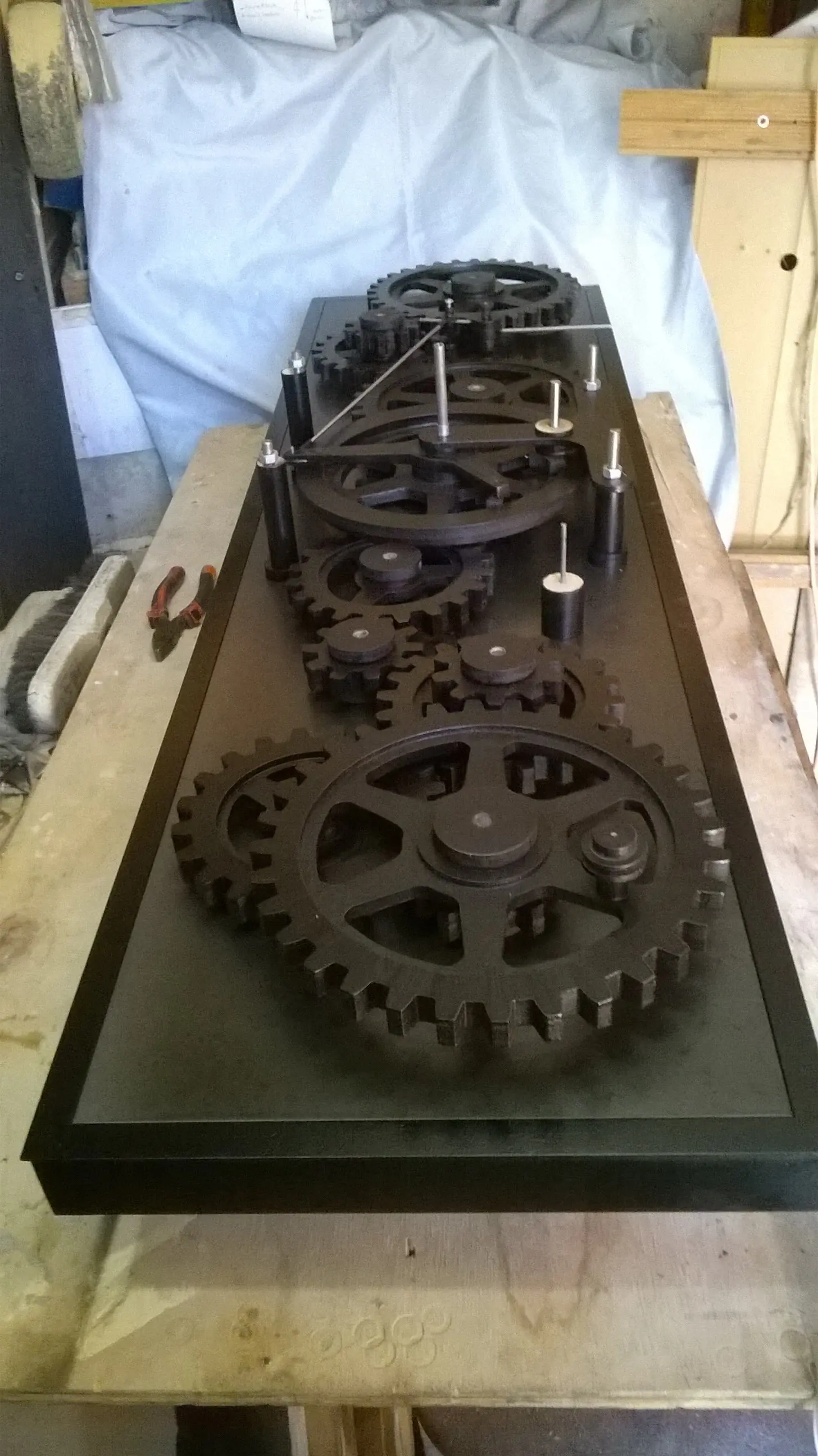

Ahora el soporte, es de MDF con un marco de madera, mide 1,20 mts x 0,30 mts

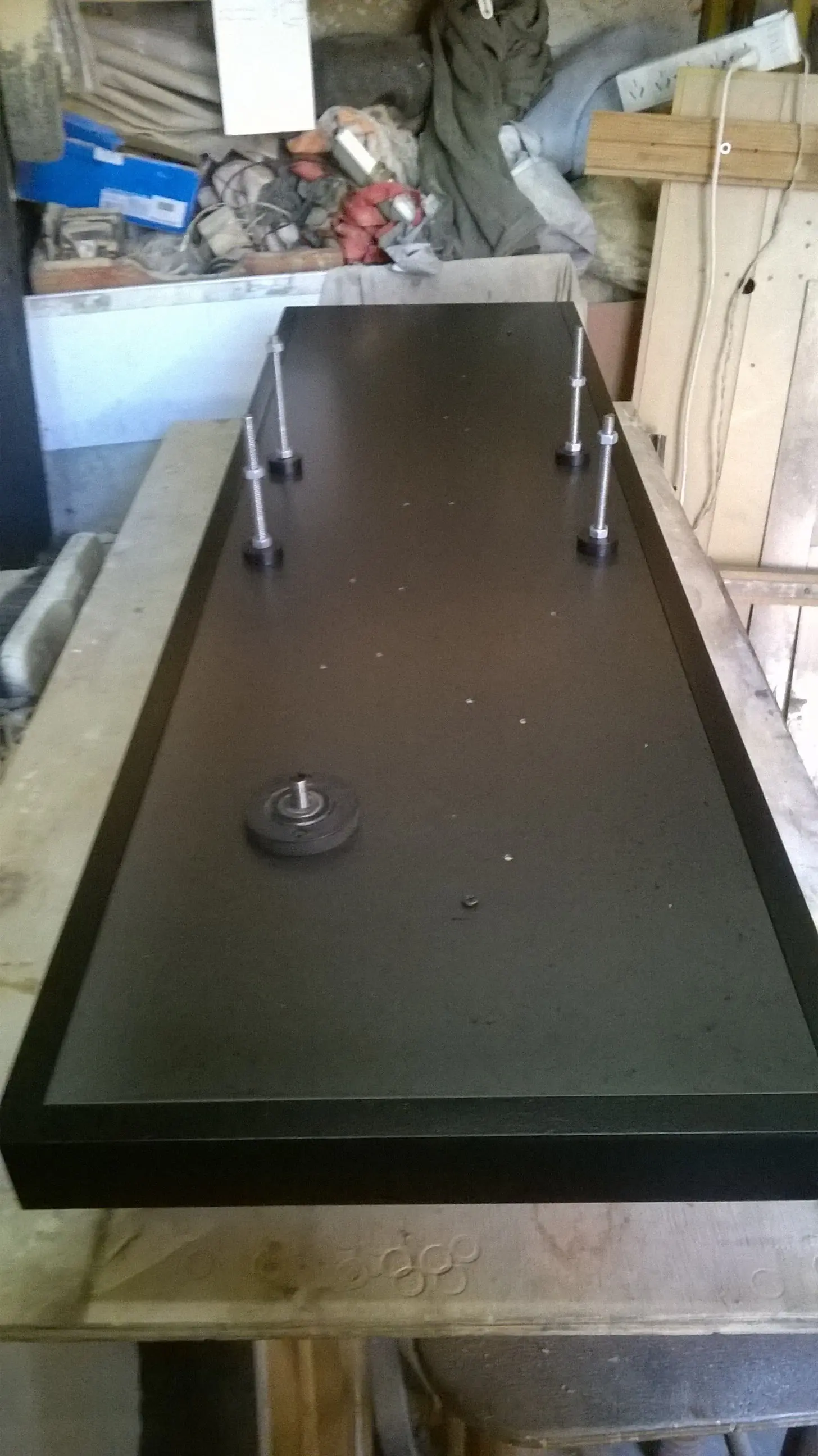

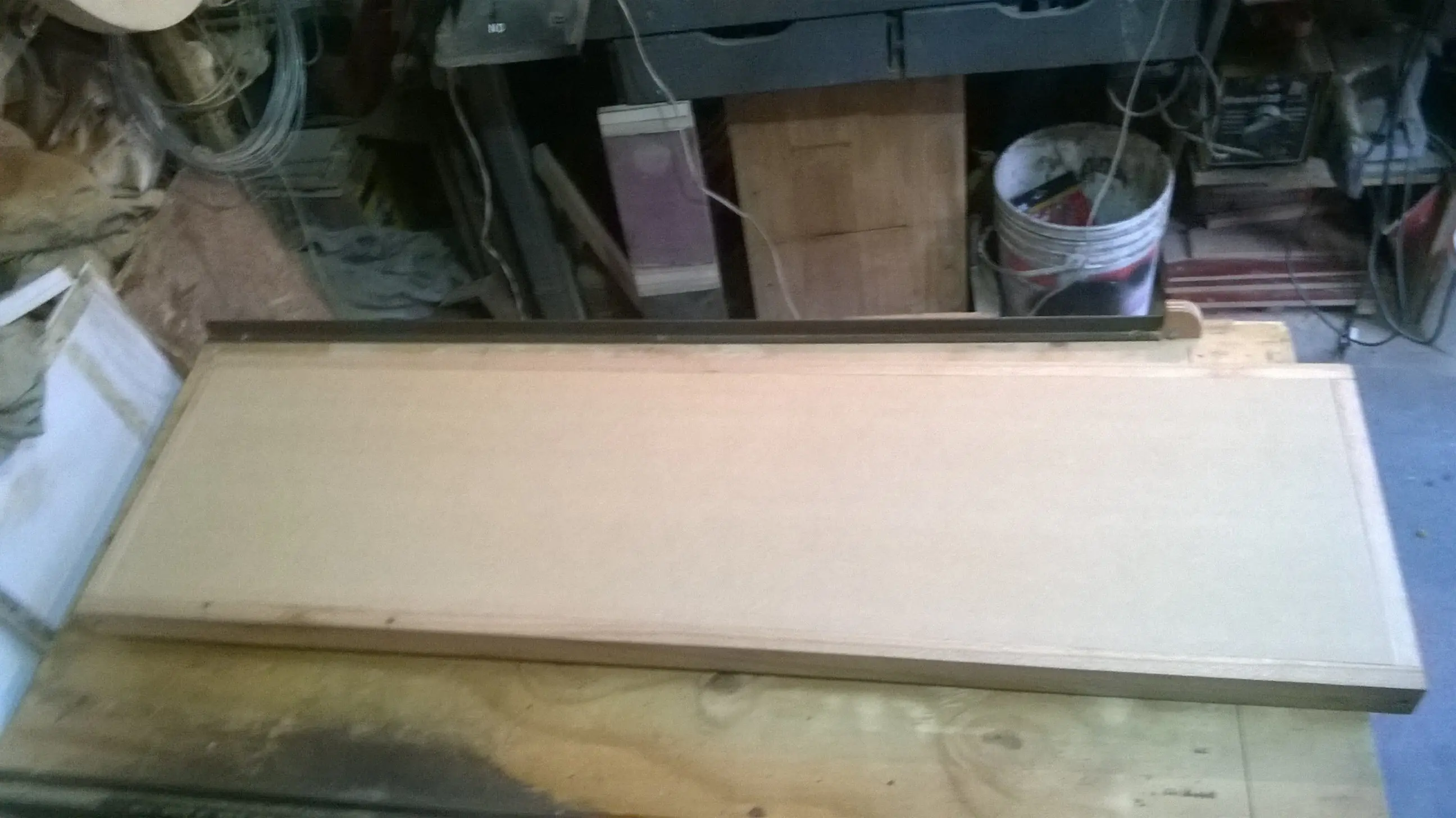

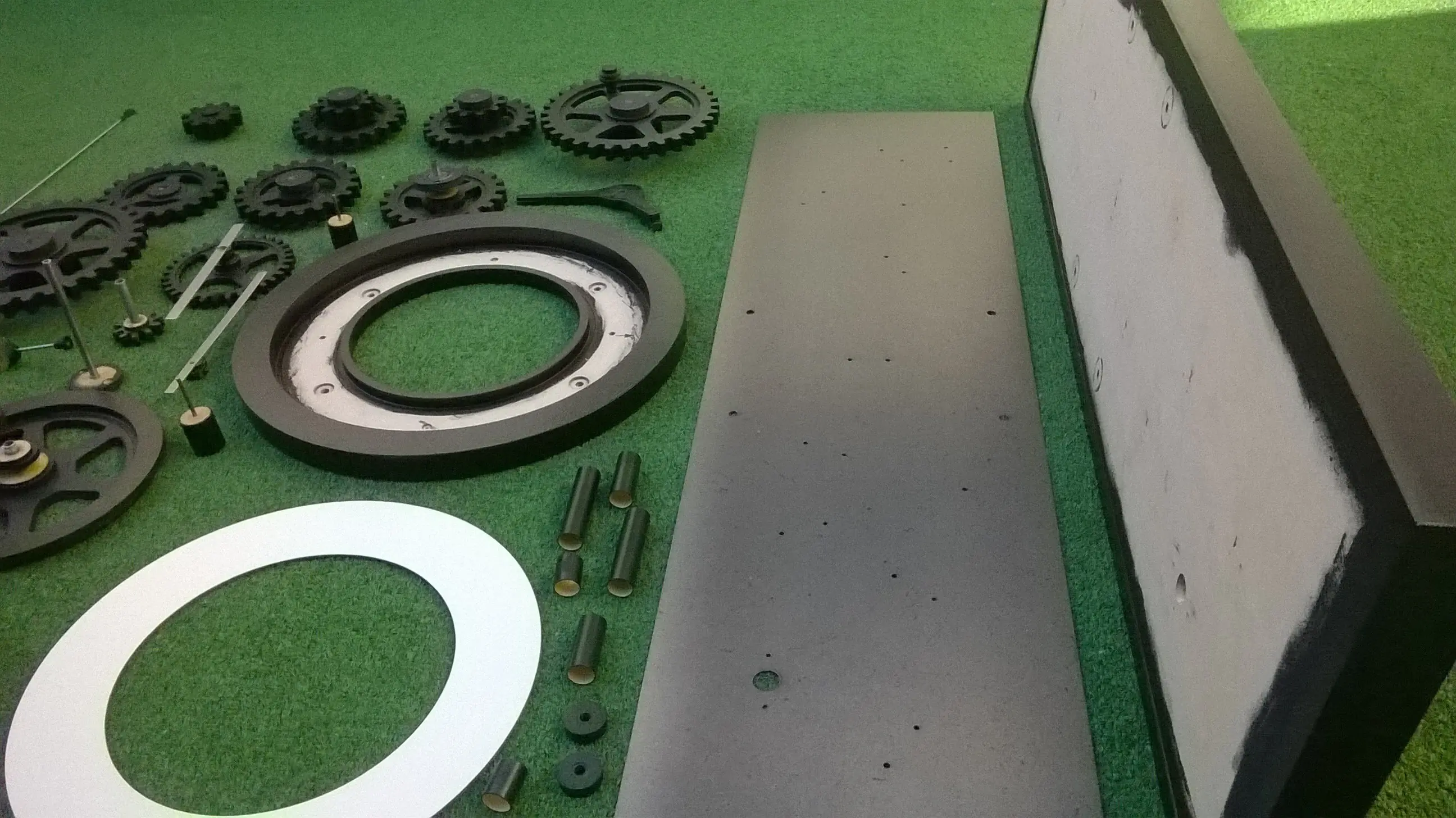

Así quedó antes de la pintura
Ahora fondo antes de pintar. El MDF es imposible sin fondo

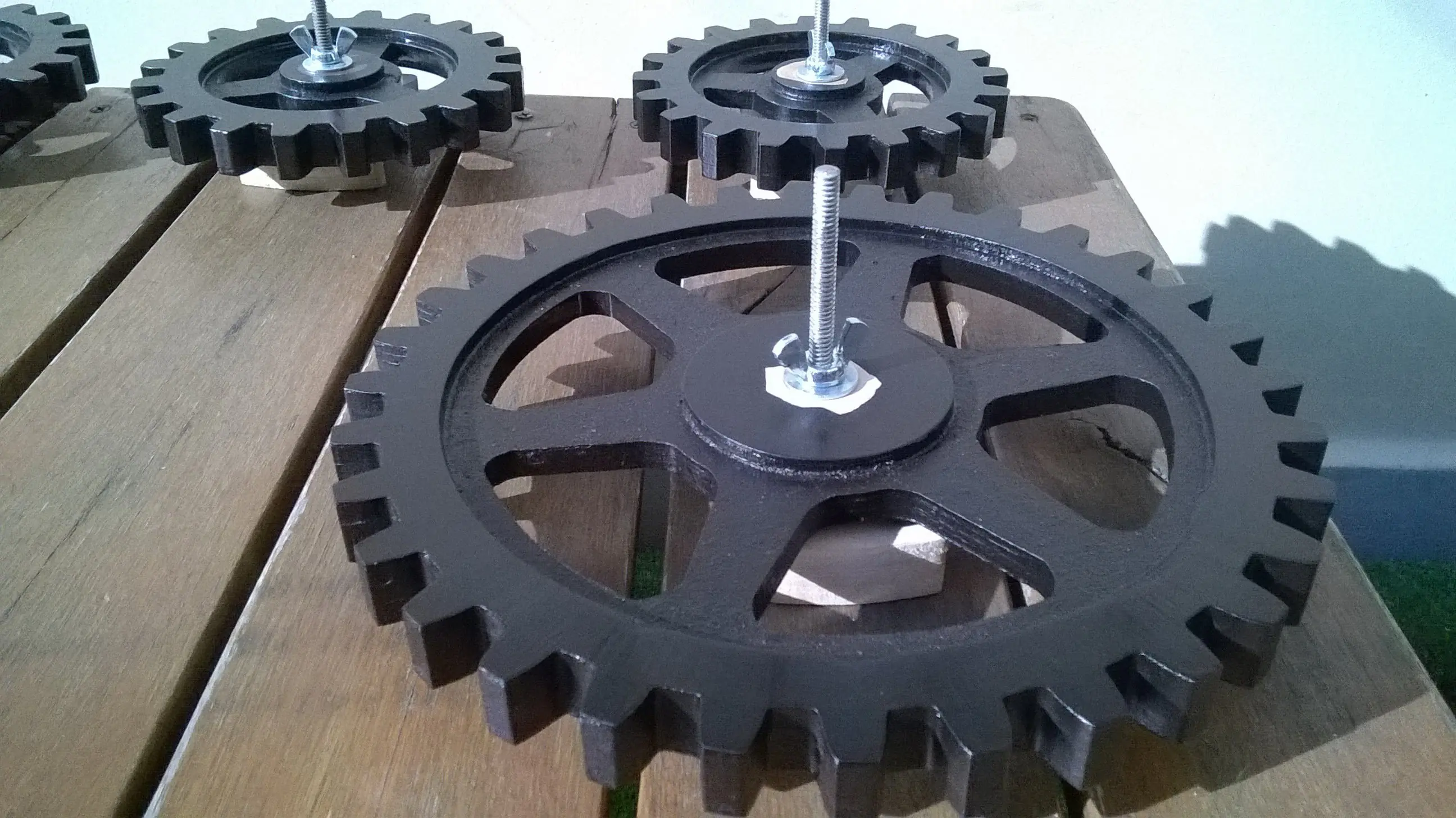

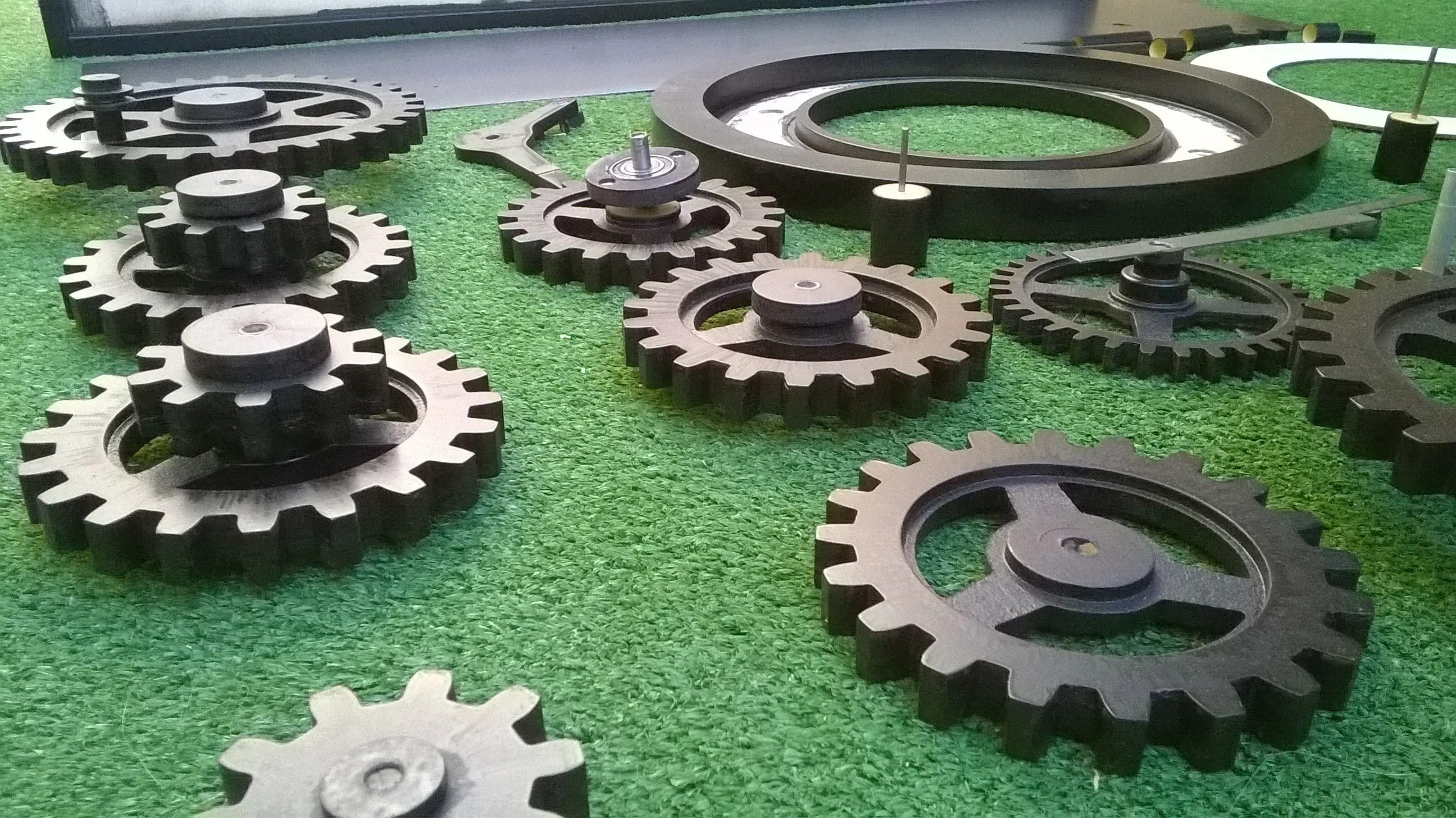

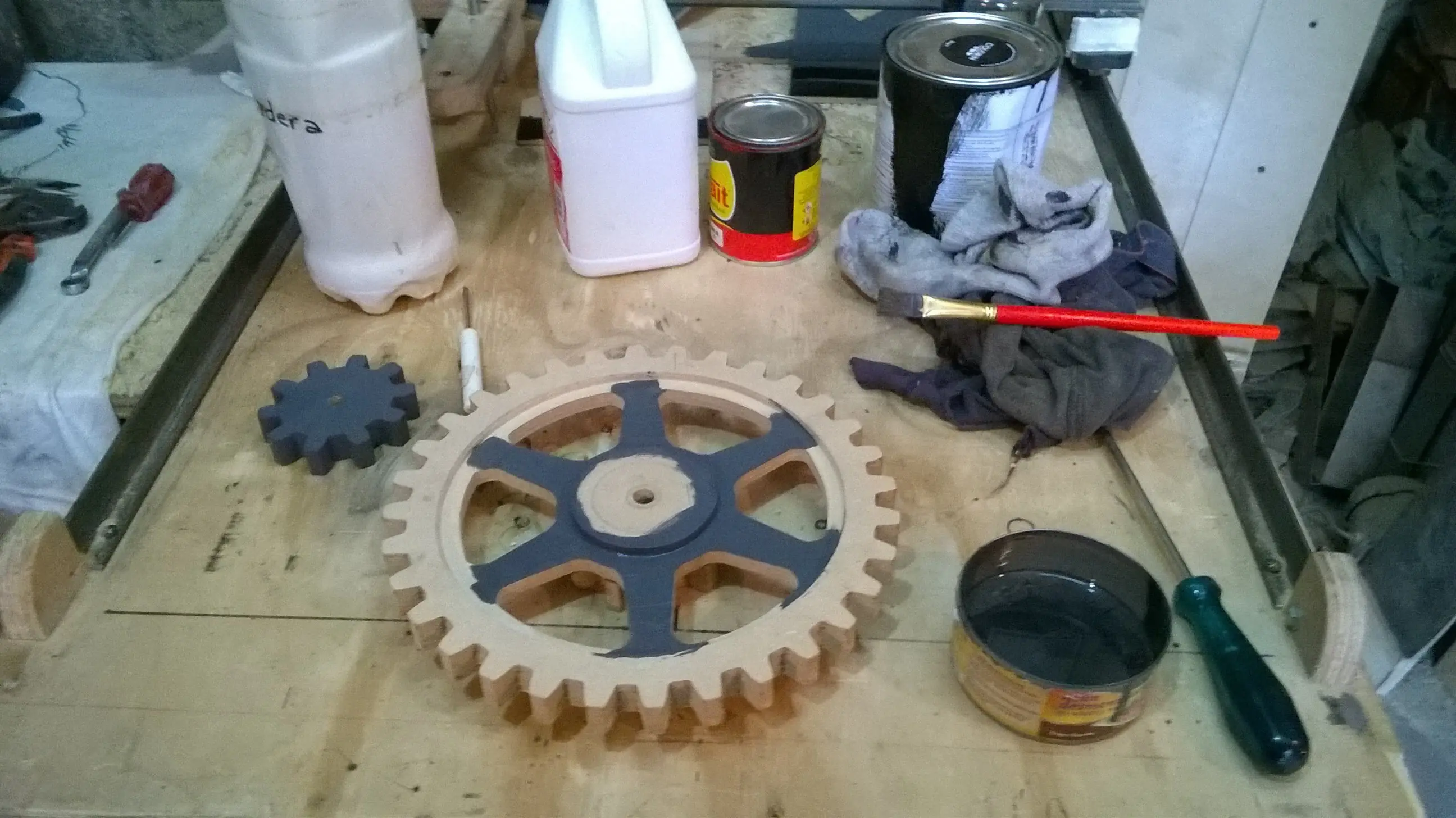

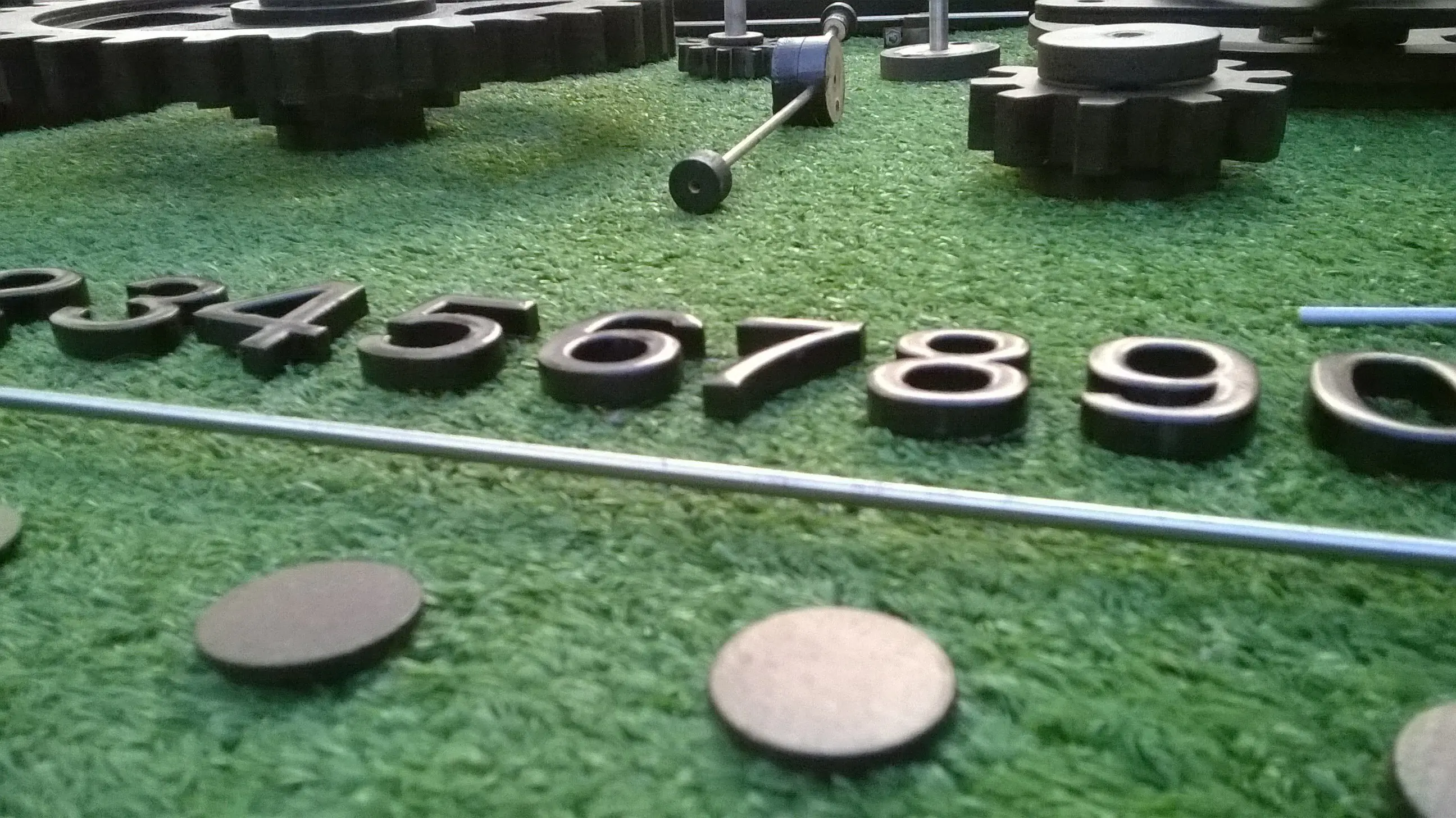

Para pintar los engranajes lo hice por centrifugado y quedan muy bien

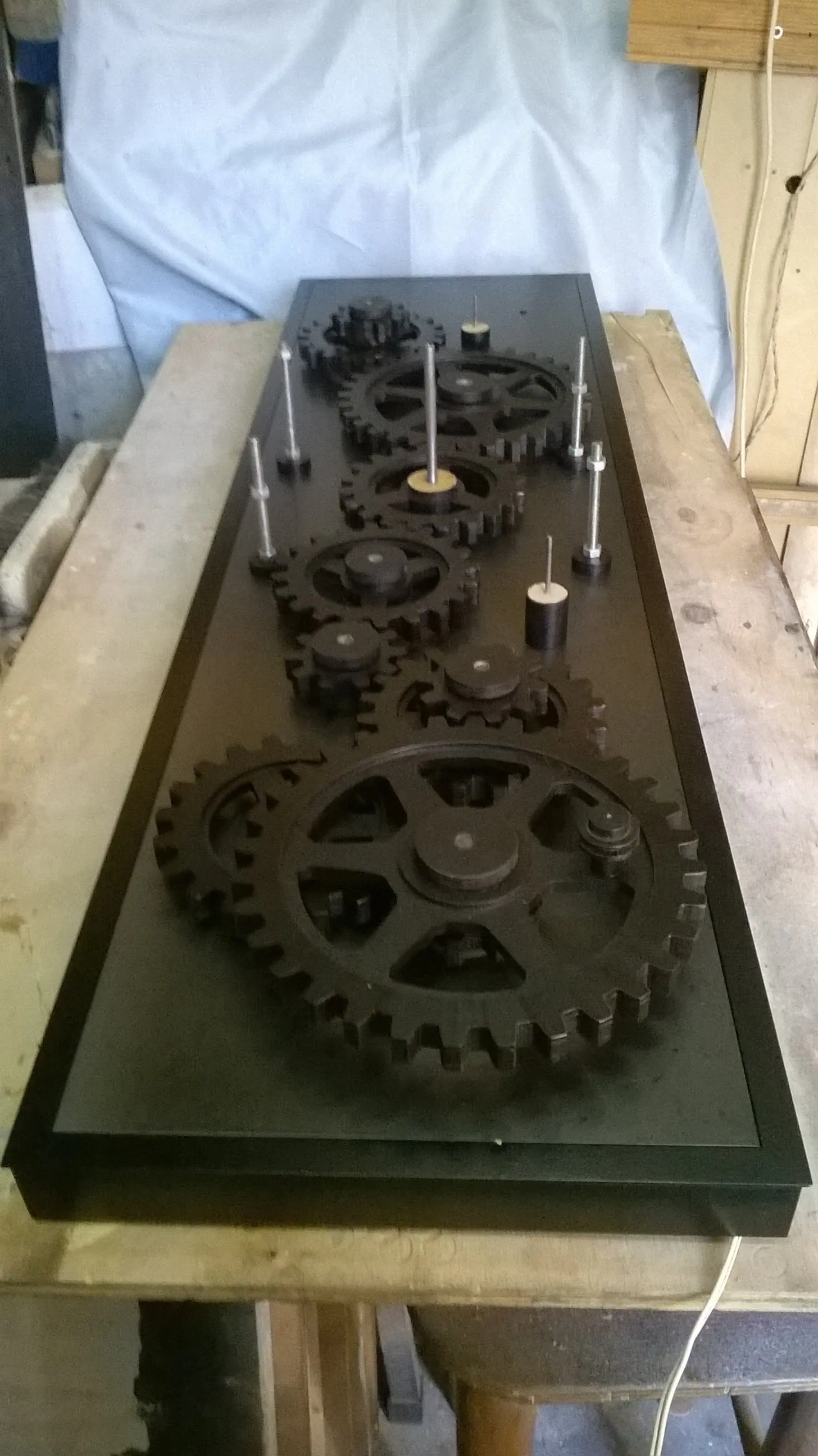

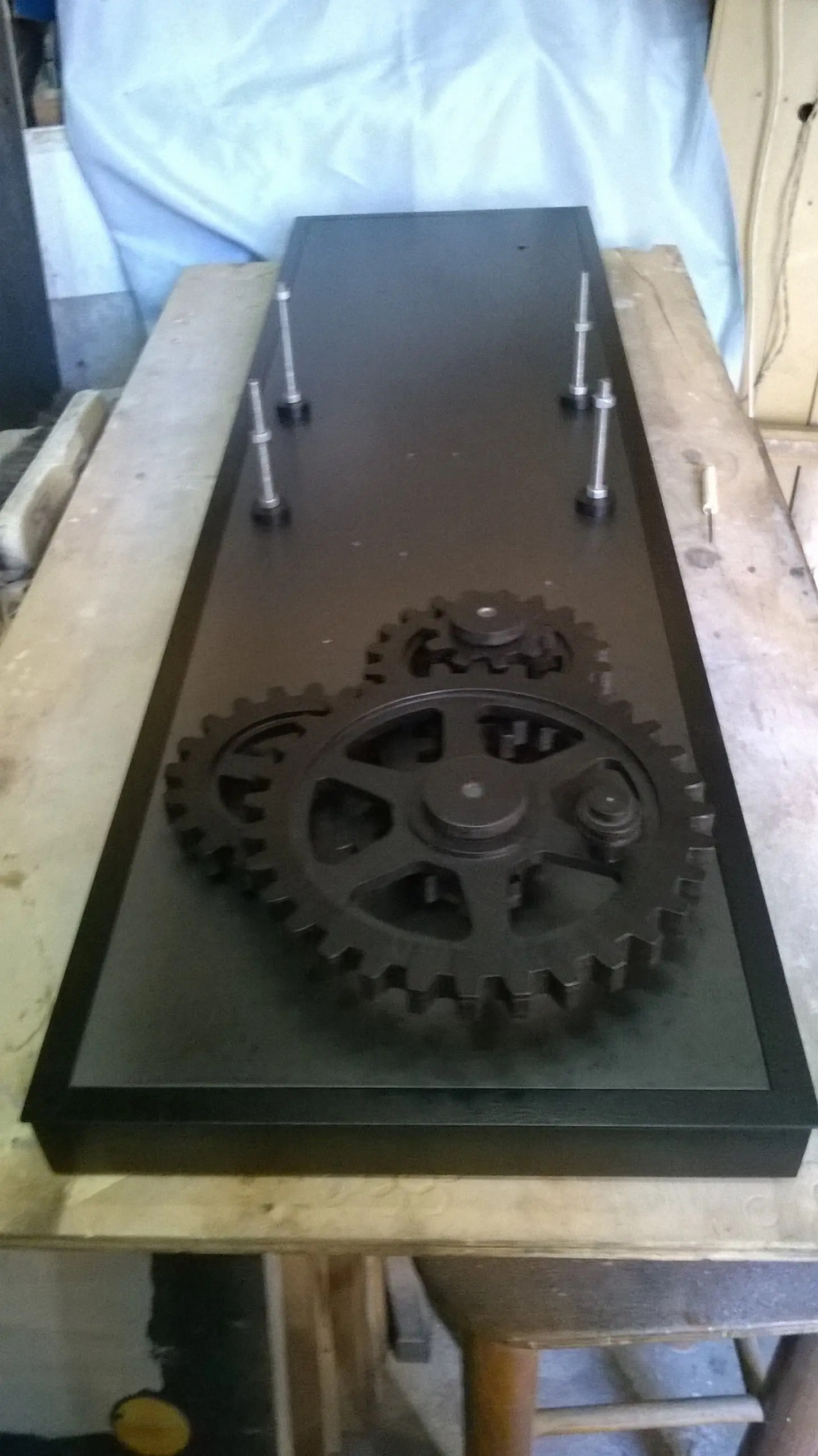

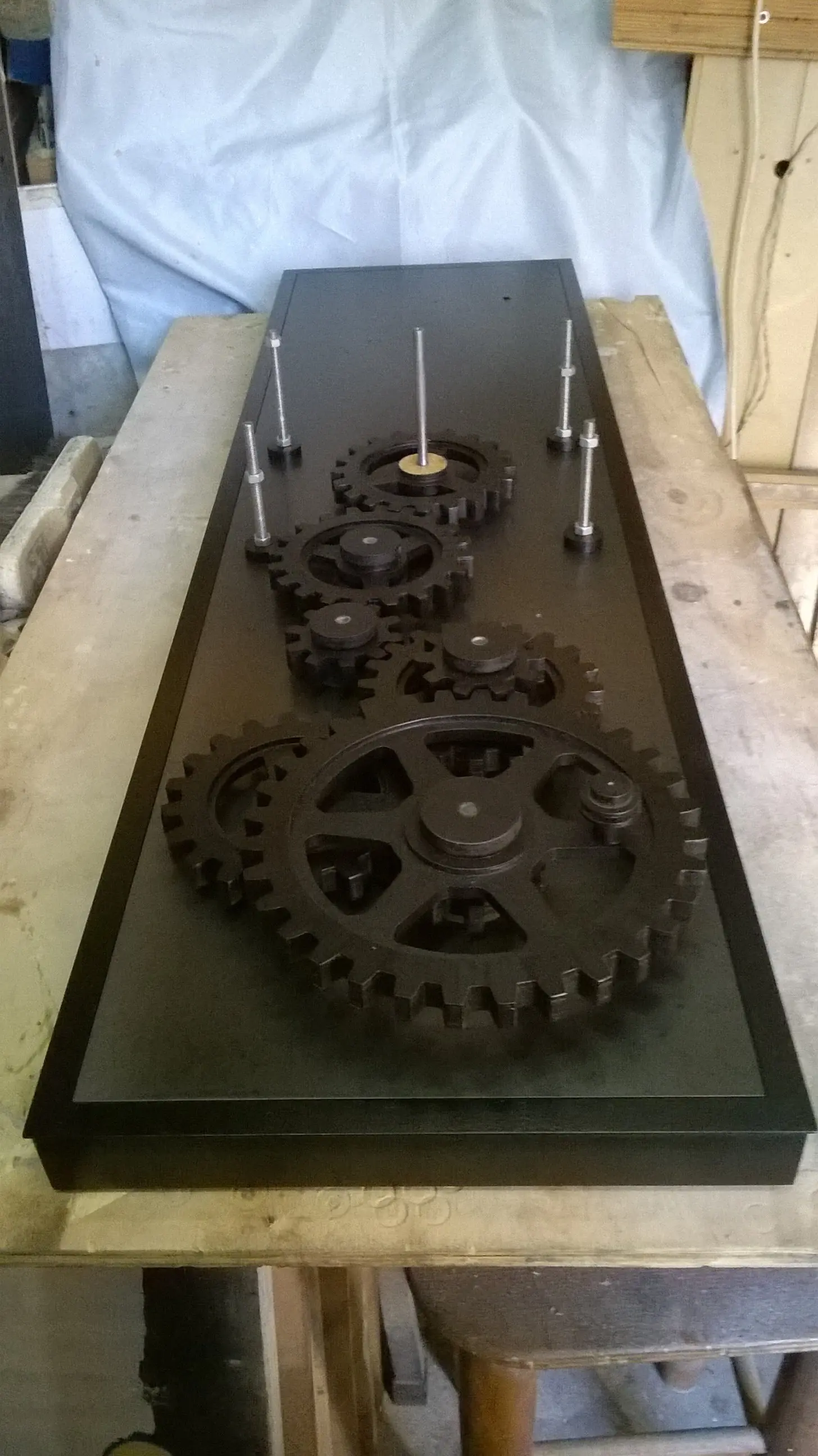

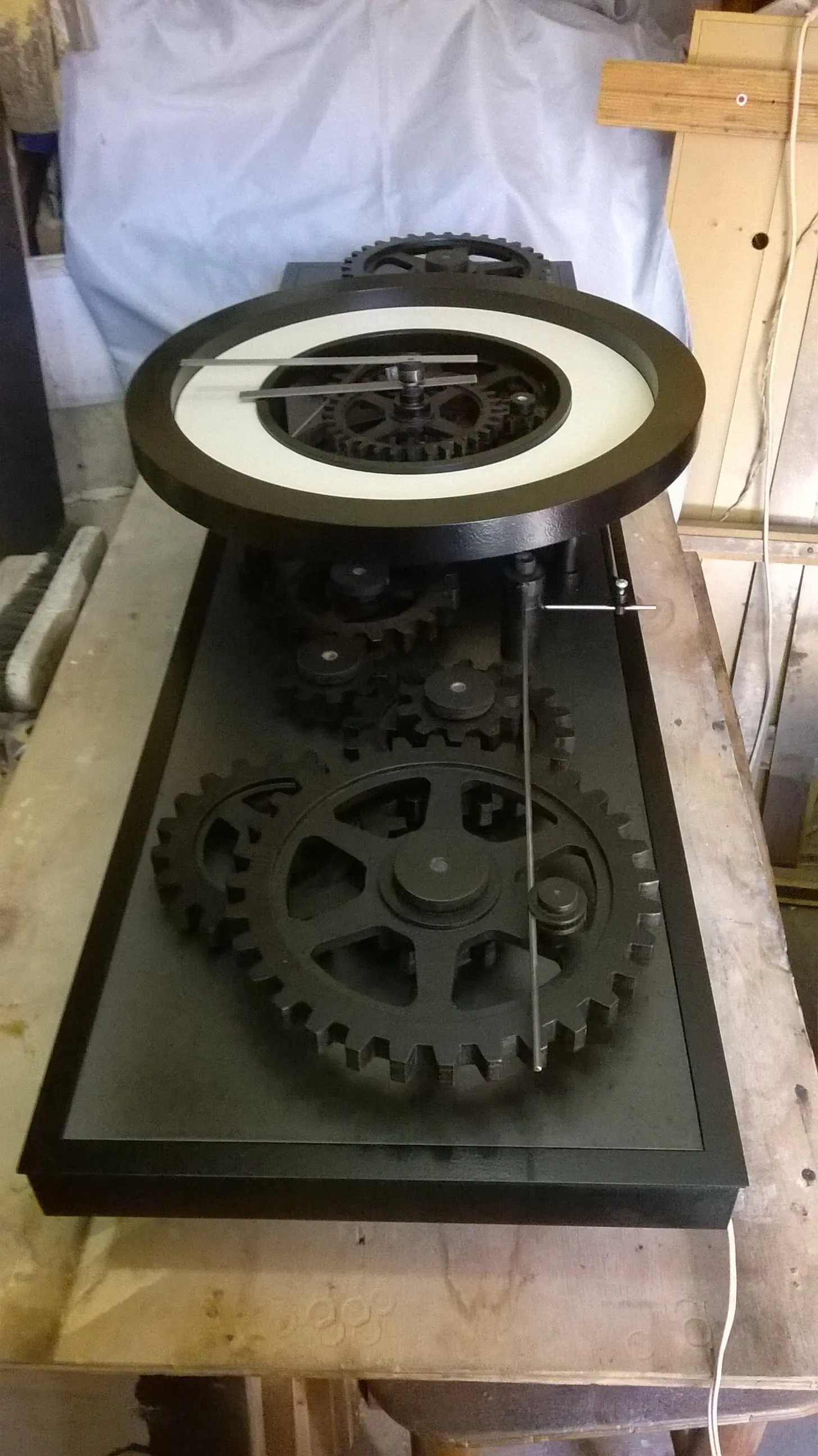

Ahora a armar, al fondo le puse una chapa con salpicaduras de negro y satinado transparente para sellarla.

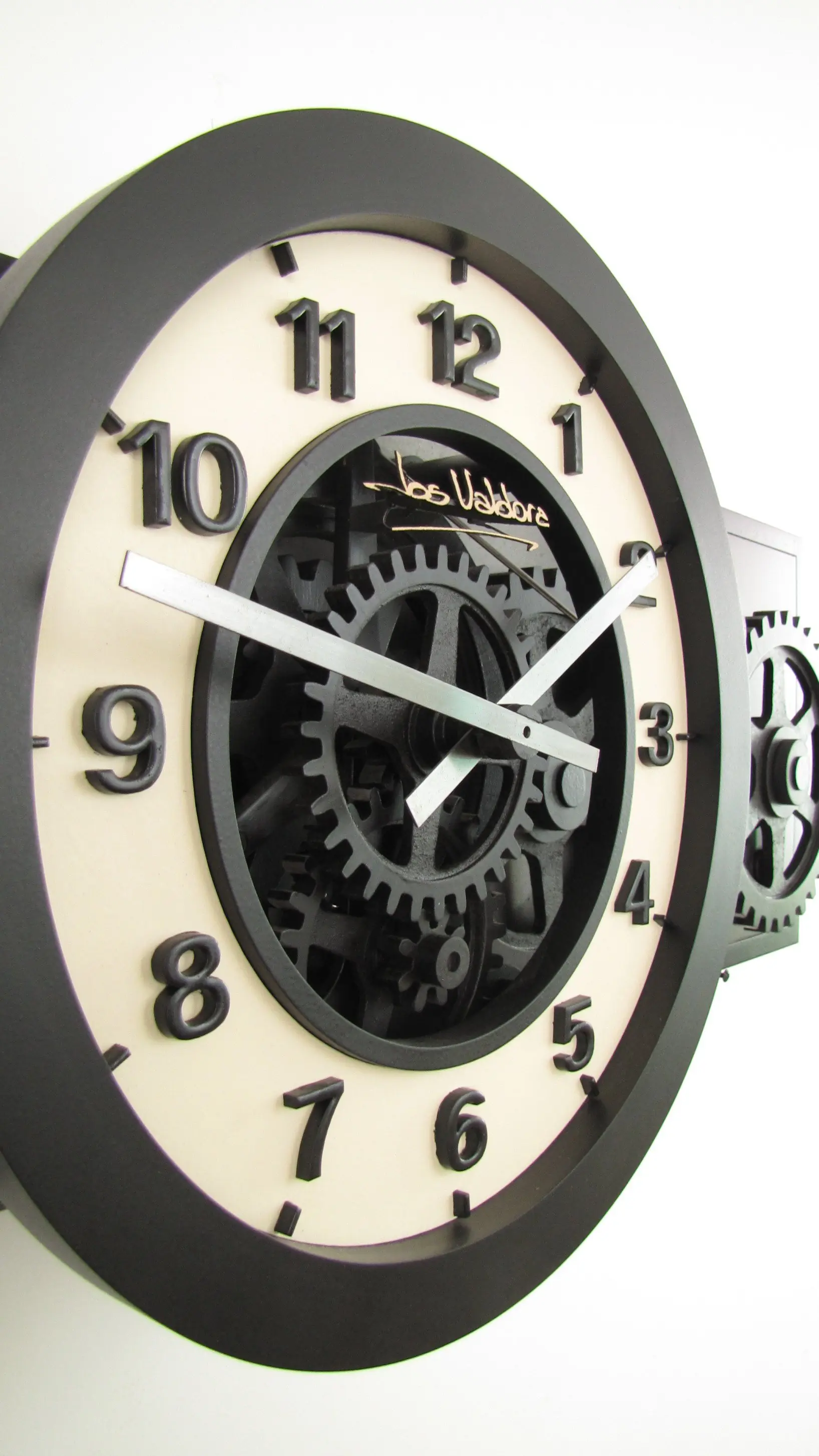

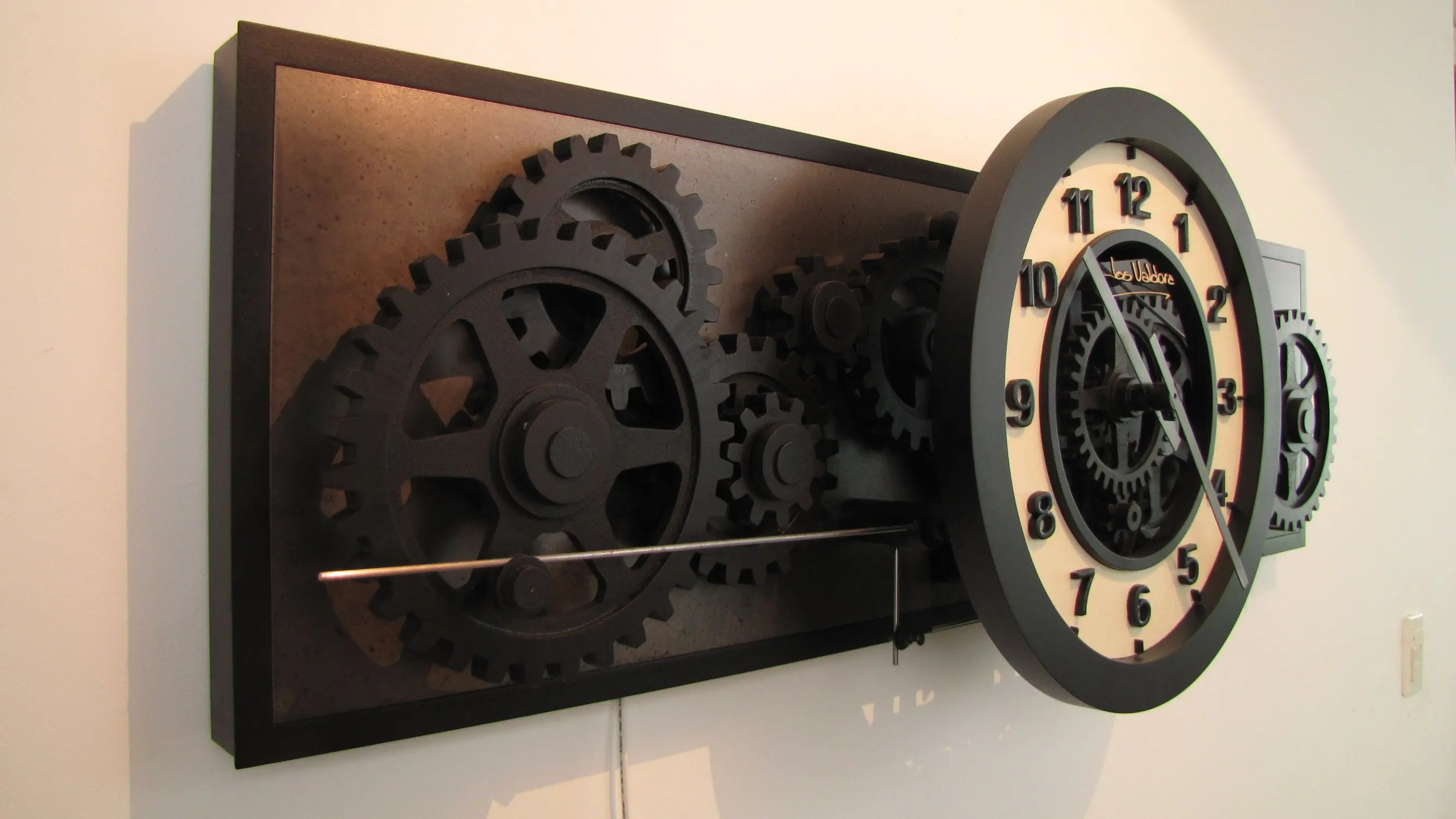

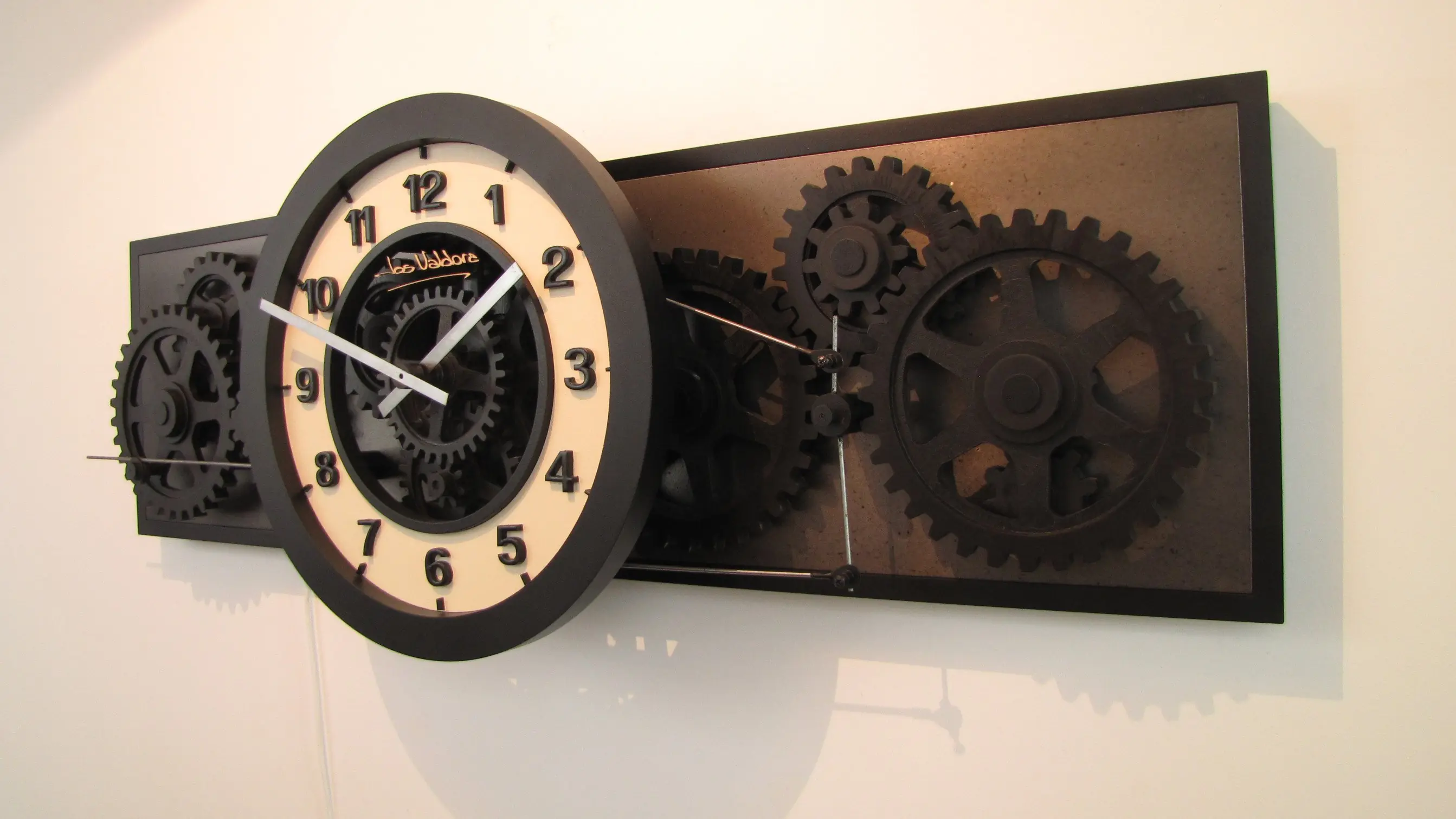

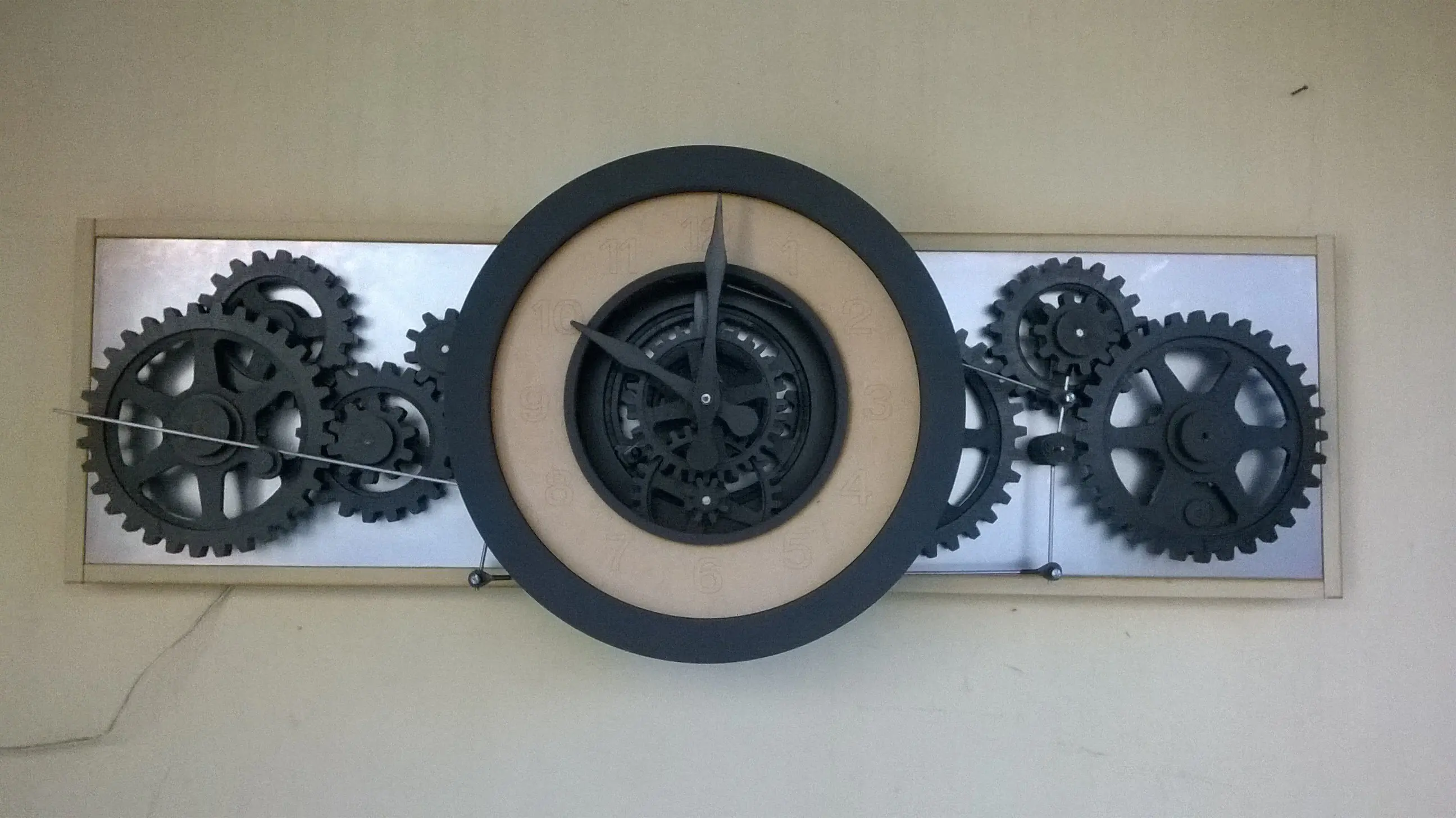

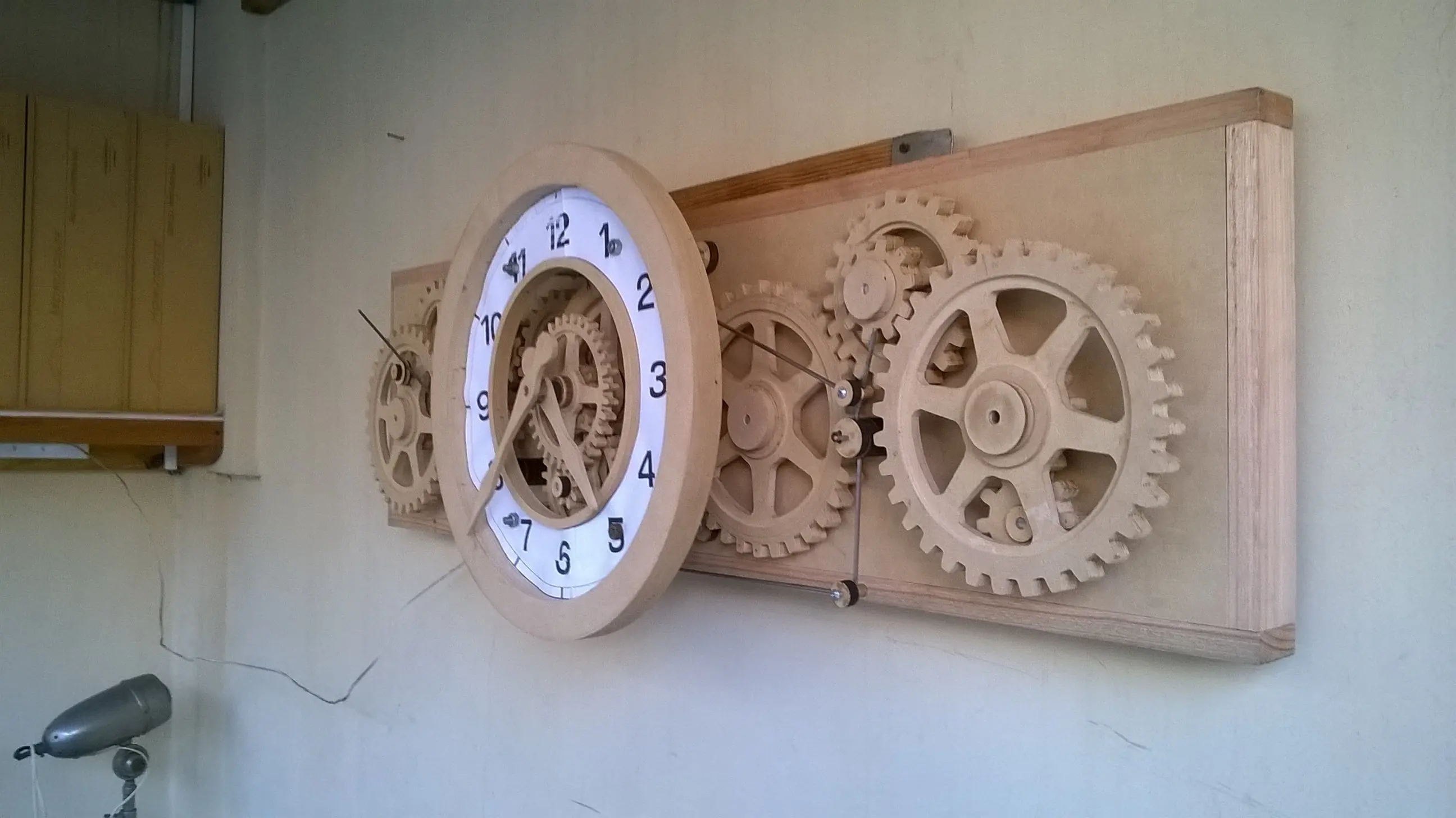

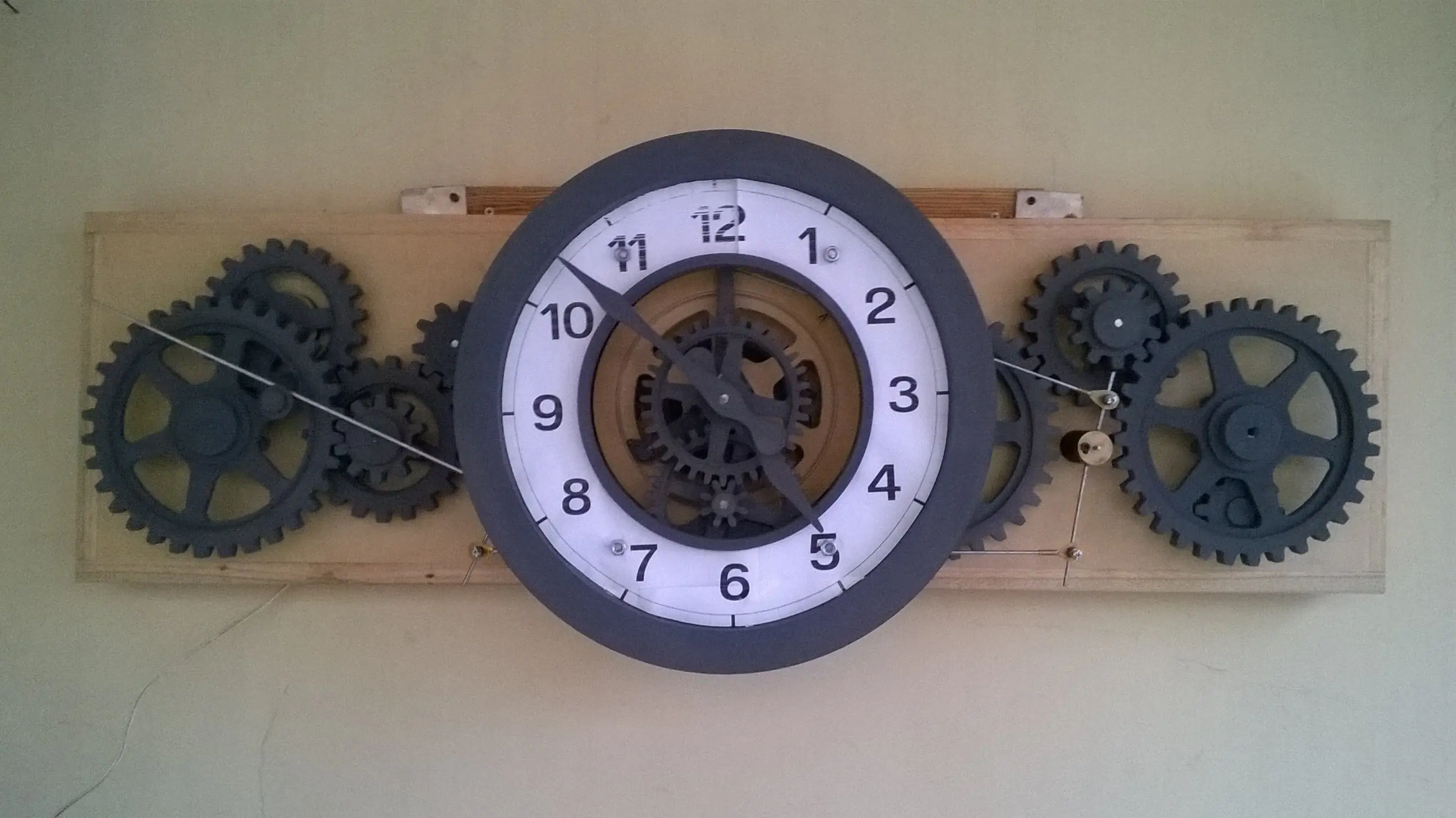

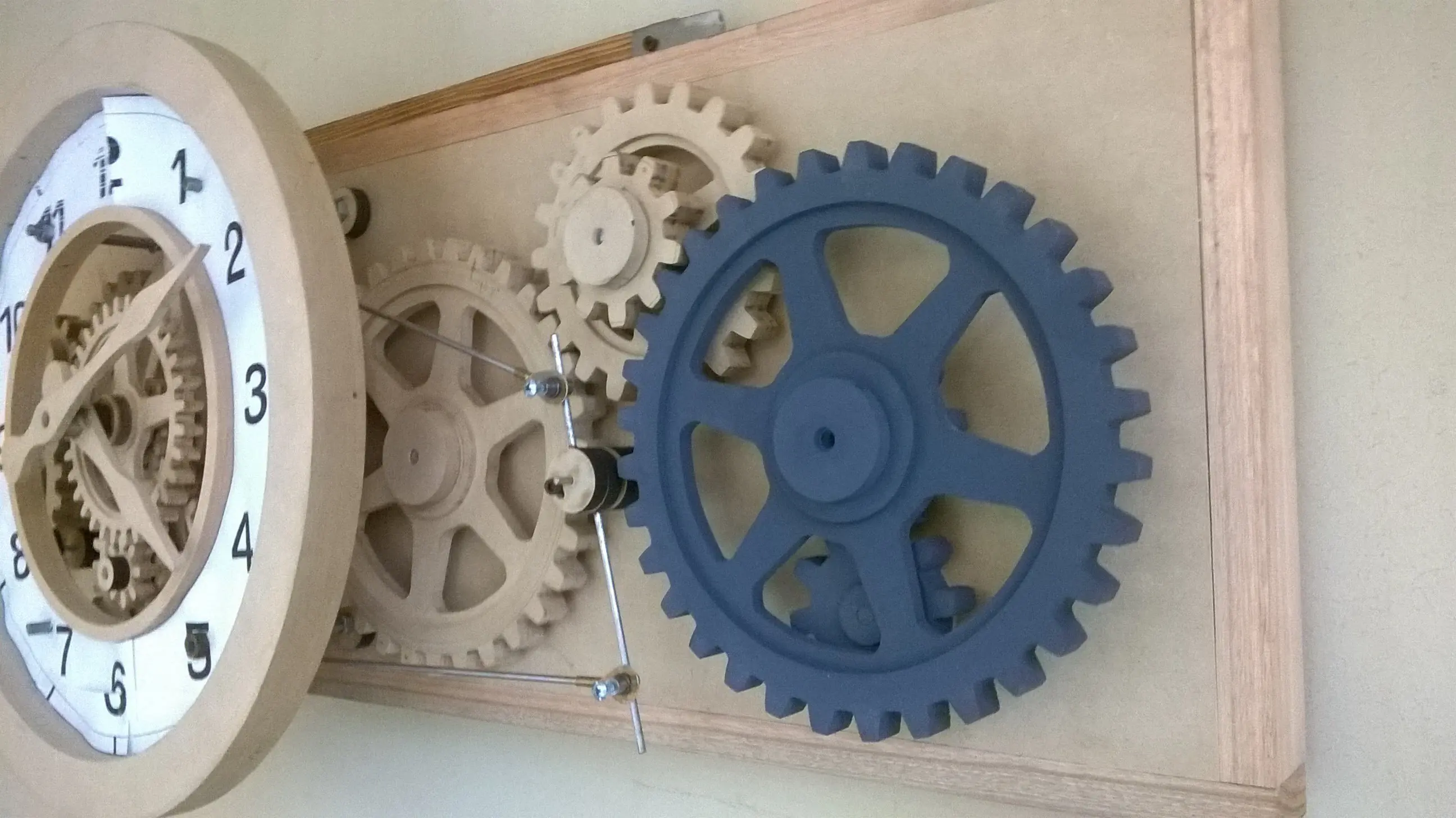

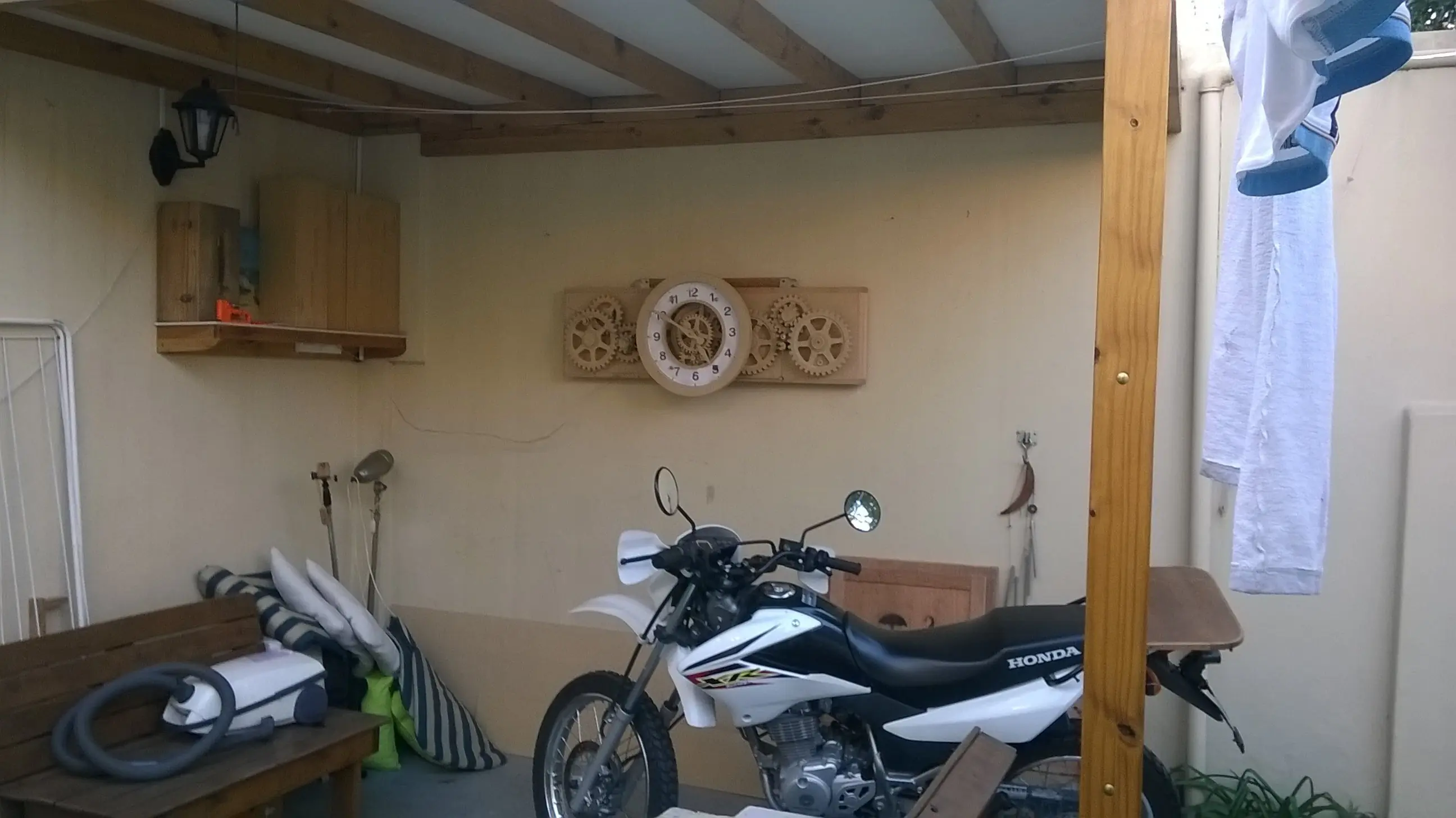

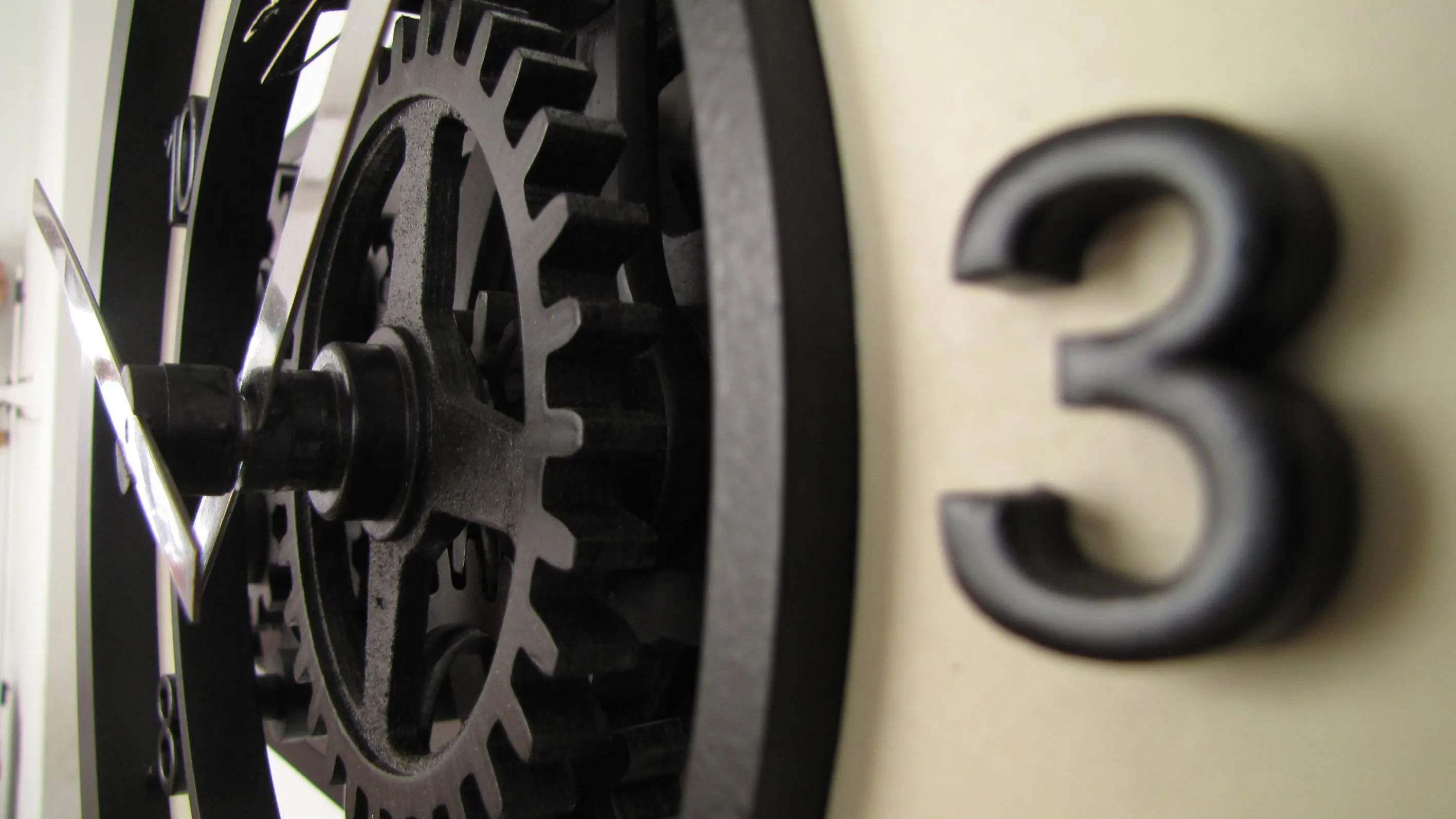

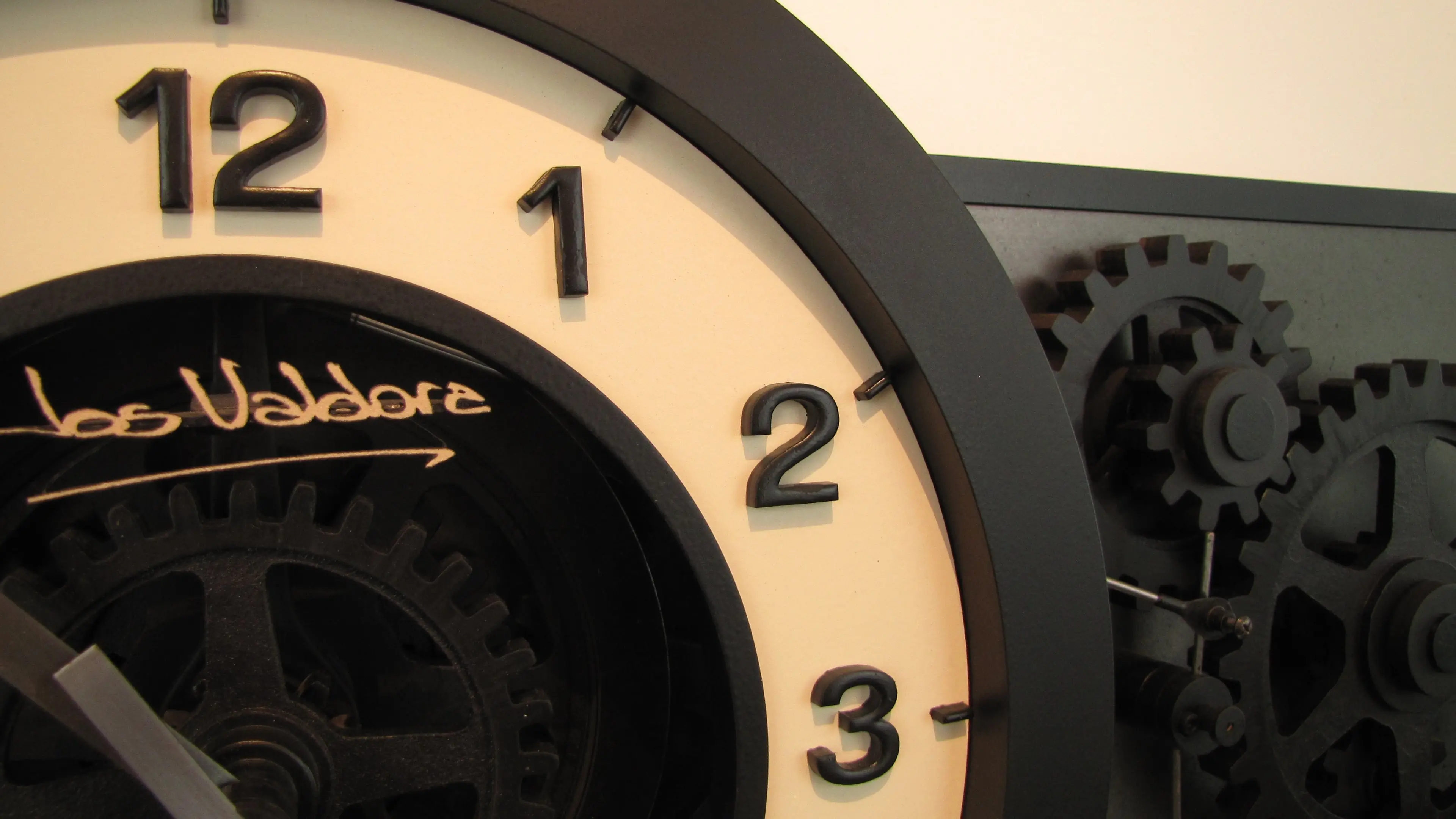

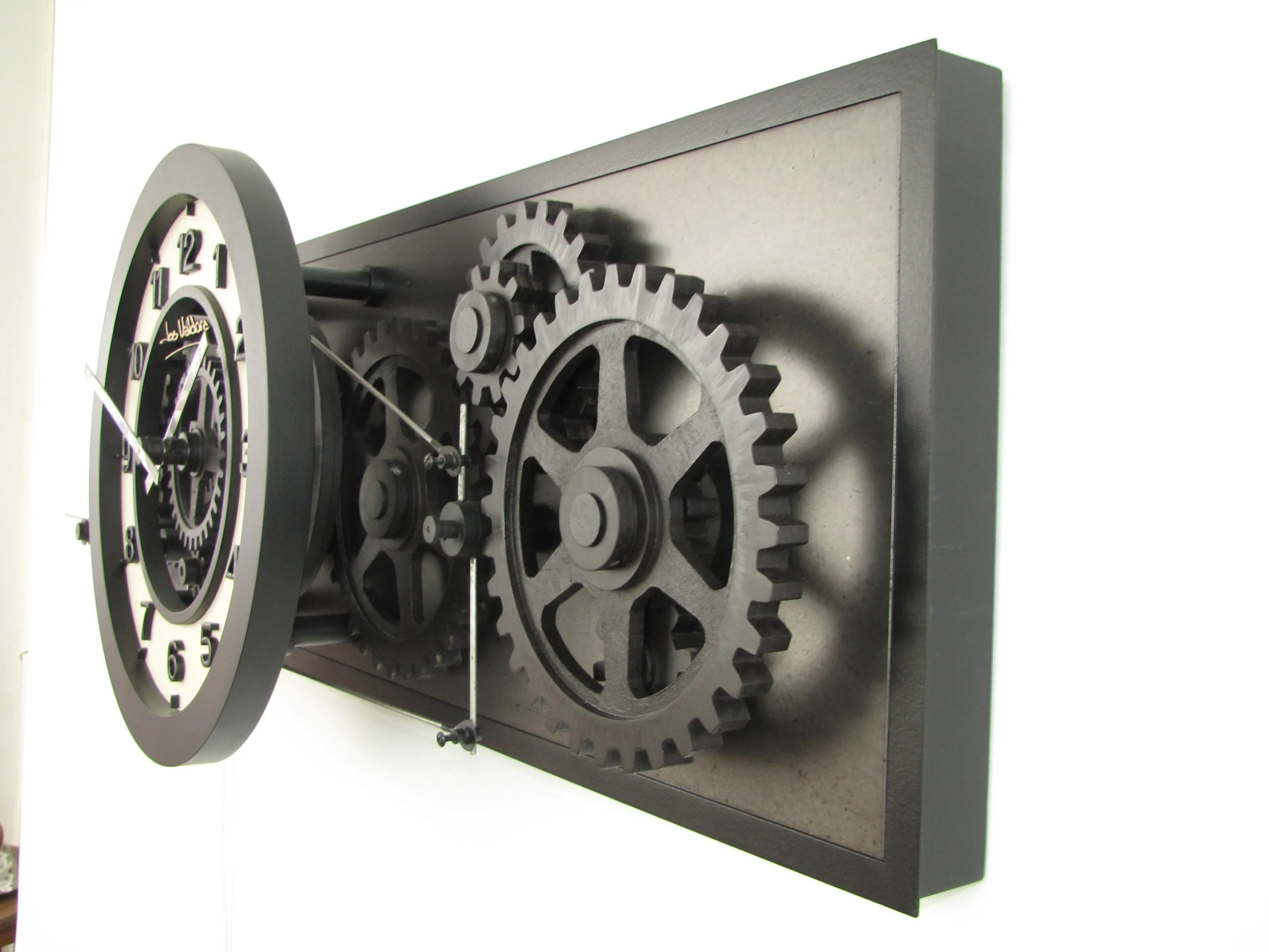

Algunas fotos de como quedó terminado
Así se ve en funcionamiento
