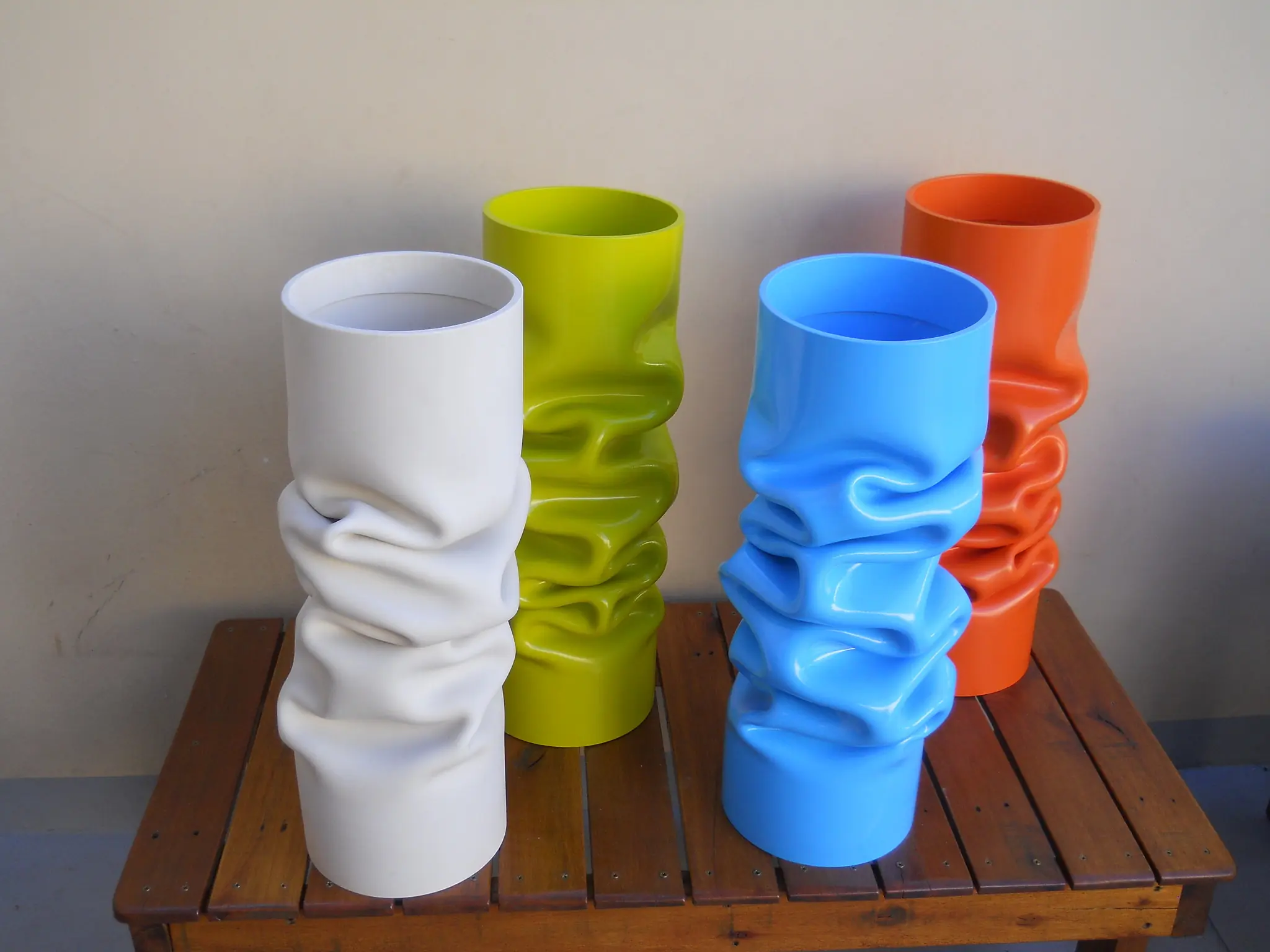

Inicialmente fue pensado como paragüero pero después lo use para hacer las patas de una mesa con vidrio que lamentablemente no tengo las fotos. Está hecho con caño de PVC de 200 mm y comprimido con calor. Espero les haya gustado.

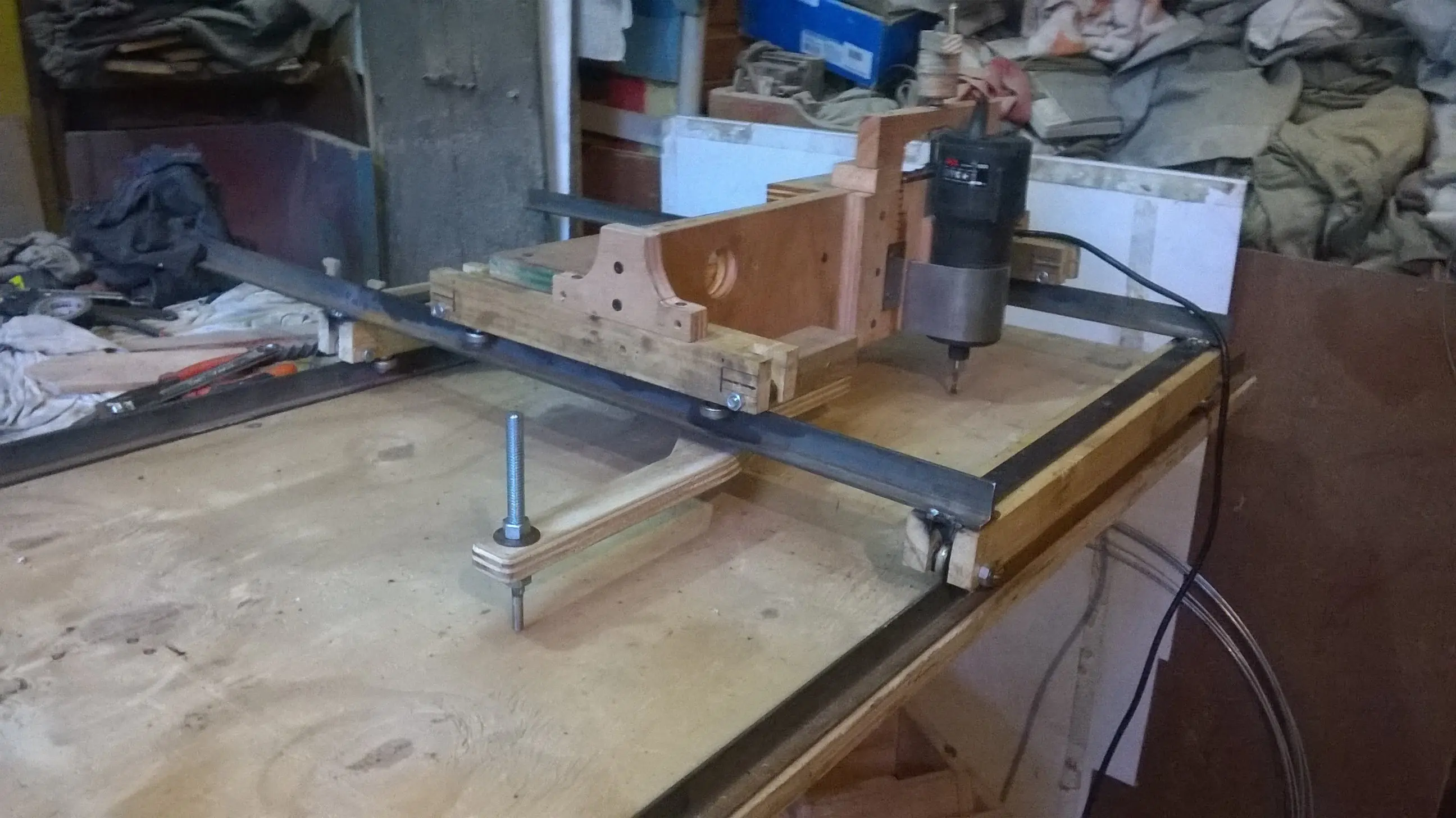

Hola a todos, quería compartir el paso a paso del reloj Cero Decibel. Cuando pensé en hacer este reloj necesitaba engranajes grandes y de mucho espesor, como se me hacia muy caro y dificultoso mandarlos a cortar con laser, comencé a averiguar por un router copiador y terminé haciéndomelo para poder cortar los engranajes del reloj. Estos engranajes tienen 25 cm de diámetro por 17 mm de espesor. Les muestro el paso a paso Este es el router Asi salieron los engranajes. Me gustan porque pude vaciar en la parte de los rayos para darle un aspecto de mayor fortaleza. Hice de 25, 12 y 6 cm de diámetro Así quedaron todos los engranajes montados en una madera provisoria para encontrarle la forma al conjunto. Todo esto funciona con un motor eléctrico de 220 v. Ahora el cuadrante de un diámetro de 45 cm y con varias profundidades Uno de los desafíos de este reloj era convertir el movimiento giratorio del motor en rectilineo para poder regular la marcha ya que como el motor es asincrónico no se le puede variar la velocidad. Para eso le coloqué una ruedita en uno de los engranajes y palancas para poder regular la longitud y ahi poder variar el avance de unos patines en un disco central y asi que pueda regularlo. Ahora el soporte, es de MDF con un marco de madera, mide 1,20 mts x 0,30 mts Así quedó antes de la pintura Ahora fondo antes de pintar. El MDF es imposible sin fondo Para pintar los engranajes lo hice por centrifugado y quedan muy bien Ahora a armar, al fondo le puse una chapa con salpicaduras de negro y satinado transparente para sellarla. Algunas fotos de como quedó terminado Así se ve en funcionamiento Más datos y fotos , los invito a darse una vuelta por mi face https://www.facebook.com/JosValdora/ Gracias a todos y espero que les haya gustado, un saludo.

Hola a todos, en esta parte comienzo a adaptar el movimiento de las cadenas y palancas al que necesito para el reloj. Para eso hago unos engranajes de reducción y quedó funcionando ya para hacer la próxima etapa que es la del cuadrante y las agujas. En el video se explica mejor y se ve funcionando, agrego algunas fotos para más detalles. En las fotos muestro como hice el volante y los engranajes de reducción En el video se muestra mejor Los invito a ver las partes anteriores Los invito a visitar mi facebook https://www.facebook.com/JosValdora Espero les haya gustado, los espero en la parte 4

Hola a todos, esta es la cuarta parte del paso a paso del reloj con cadenas de moto Cadena Libre. La mayor parte del lo que hice en esta etapa está explicado y lo muestro en el video pero incorporé algunas fotos para más detalle. En esta parte hago el soporte posterior e inferior, algunos engranajes y el cigueñal con la biela y el pistón. Los invito a ver los post anteriores de los otros pasos y los espero en los siguientes hasta terminarlo. link: https://www.youtube.com/watch?v=_yxPNl-as-w&feature=youtu.be Esta es la parte 1 http://www.taringa.net/post/arte/19363851/Hago-un-reloj-con-cadenas-de-moto-Paso-a-paso-Parte-1.html Parte 2 http://www.taringa.net/post/arte/19369895/Hago-un-reloj-con-cadenas-de-moto-Paso-a-paso-Parte-2.html Parte 3 http://www.taringa.net/post/arte/19373271/Hago-un-reloj-con-cadenas-de-moto-Paso-a-paso-Parte-3.html Los invito a visitar mi facebook https://www.facebook.com/JosValdora/ Gracias a todos

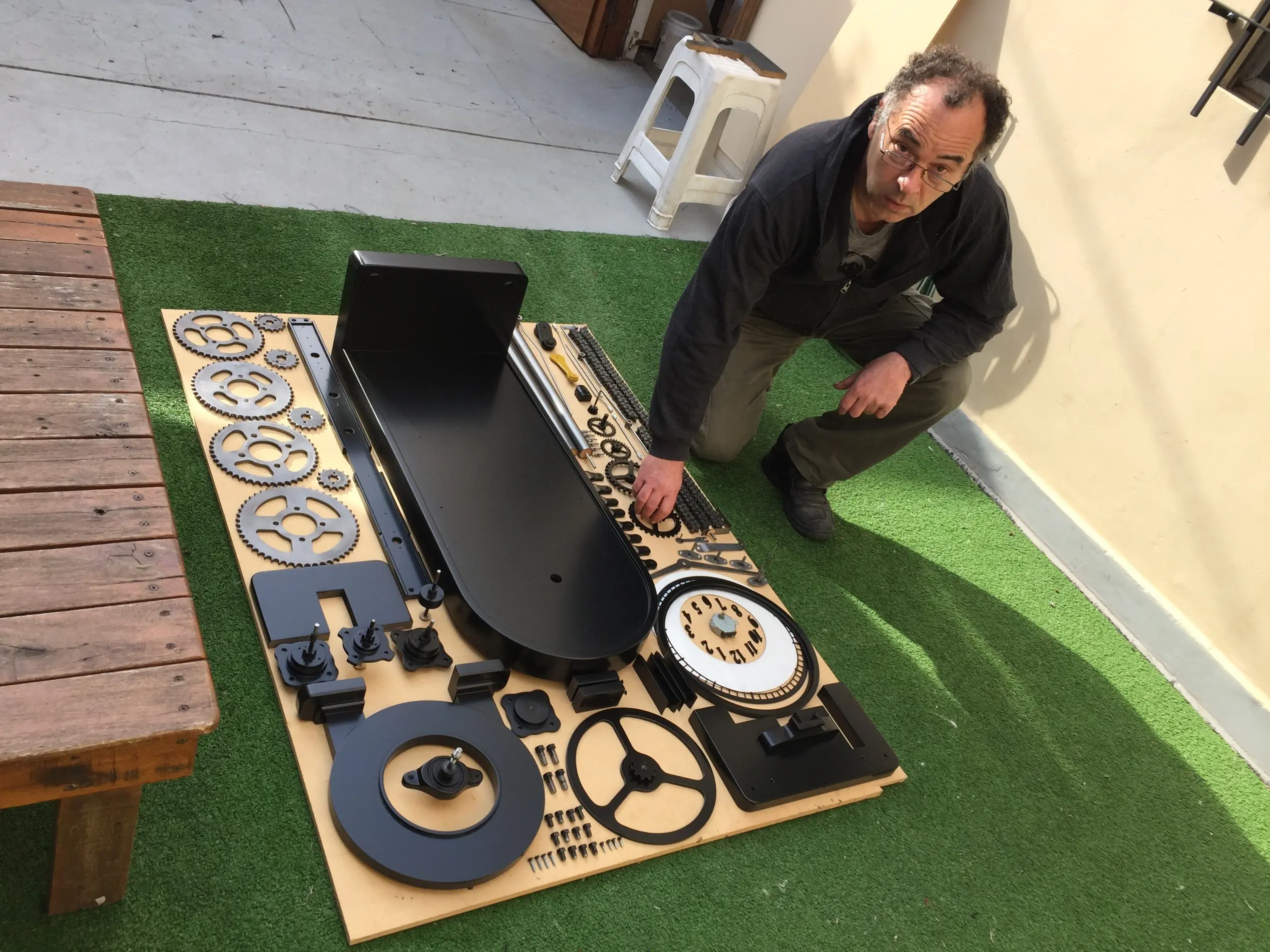

Hola a todos, despues de 2 meses de trabajo terminé el reloj Cadena Libre. Subí unos post del paso a paso pero este es el final. Todo esto hay que armarlo jajaja ya ni me acuerdo como era y eso que yo lo hice jajaj Pero este es el final y no el paso a paso, estan todos en mi face Esto es lo que salió, espero les guste https://www.facebook.com/JosValdora

Hola a todos. Estoy haciendo un reloj con cadenas de moto y se me ocurrió subir el paso a paso si puede ser en video para que sea más rápido que las fotos y se vea como funciona mientras lo voy haciendo. La idea es hacer un reloj con muchas cadenas, piñones y coronas de distintas motos. Además que tenga palancas y otros engranajes y que todo eso haga funcionar un reloj. Siempre comienzo con una idea general del proyecto pero con bastante libertad como para cambiar según me vaya llevando la escultura. Muchas veces descubro formas o movimientos que me gustan más y voy con ellos. En este caso monté sobre una madera cualquiera un motor eléctrico de 220 volts y le acoplé una corona y una cadena, asi comenzó la cosa y dejar que surja a ver que pasa, tratando de poner lo que tenía pensado si queda lindo. Voy a tratar de subir en cada avance un video de como fue saliendo hasta llegar al final. Por el momento ya avanzó como para hacer la primera parte asi que ahi va. Espero que les guste y que me esperen un par de dias hasta que avance un poco más y suba la segunda parte. Un saludo para todos. Sobre una madera cualquiera voy montando los ejes con los engranajes y las cadenas para ver que forma va tomando . A los rulemanes les hice unos soportes Para el juego de engranajes del vaiven imprimi unos que saqué de un generador de engranajes on line que te deja diseñar e imprimir para luego pegar y cortar con la caladora Este conjunto lo quería montar en el reloj y hacerle una corredera con bujes Todo esto está en el video a medida que lo fui montando y se ve funcionando link: https://www.youtube.com/watch?v=zy4Mpf8EQPw Los invito a mi facebook para ver otros mecanismos https://www.facebook.com/JosValdora/ o a la página http://josevaldora.wix.com/jos-valdora En unos días sigo y lo subo hasta terminarlo. Un saludo y hasta un par de dias. Esto sigue en la Parte 2 http://www.taringa.net/post/arte/19369895/Hago-un-reloj-con-cadenas-de-moto-Paso-a-paso-Parte-2.html Parte 3 http://www.taringa.net/posts/arte/19373271/Hago-un-reloj-con-cadenas-de-moto-Paso-a-paso-Parte-3.html

Vi en mi post anterior que como yo muchos se copan con los trabajos en madera, por eso se me ocurrió subir estos "Rompecocos" de madera de paraiso. Es un juego de ingenio para armar y desarmar pero además queda muy lindo como adorno. El material base son listones de paraiso de 20 x 20 mm por el largo que se consiga. Es muy importante que sea justa la medida para que puedan encastrar bien y con poco juego entre las piezas. Verá como puedo explicarlo bien con las fotos que tengo del desarrollo. El rompecoco consta de tres partes, una cerrada y dos abiertas Aqui el plano para los cortes, no olvidar que cada rompecocos son tres piezas Cortar los listones a dos medidas, los laterales a 110 mm y los centrales a 25 mm. Para eso me armé un pequeño banco de corte con una amolador a de mano y un disco de corte de widia que se ve atras en la foto pero no tengo fotos del banco. Lo que permite es poder poner una medida y que todos los pedacitos salgan del mismo largo y a 90 º Una vez cortados, en este caso, porque tenia que hacer muchos , me armé un dispositivo para encolarlos a la medida justa. El dispositivo no es otra cosa que un pedacito de madera de 20 x 61 que no es otra cosa que las medidas del agujero que debe quedar en el medio de las tres piezas. Entonces con un pincel le pongo cola a las maderas en el lugar que corresponde, lo monto en el dispositivo, las aprieto unos segundos y la saco con cuidado y las apilo para que seque. Asi quedan Una vez seco, las pasé a la lijadora de banda para aplanar y redondear los cantos. Ahora hay que hacer el corte en medio de una pieza para que se pueda armar. El rompecocos son tres piezas, dos con corte y una entera. La medida y la posición del corte es como indica la figura 3. Para este corte volví a usar el banco colocando la medida y asi todos los cortes salieron iguales y a 90º No tengo foto del corte en primer plano pero se ve en la primer foto. Luego de esto hay que probarlo que entre y que se pueda armar. Y ahora la pintura. Yo le di Cetol a pincel pero puede ser cualquier otra pintura e incluso puede pintarse por inmersión que es más rápido. Ahi estan listos ¡ A Jugarrrr!!! Espero que les haya gustado, cualquier cosa en mi pagina hay más cosas para ver https://www.facebook.com/JosValdora O en Taringa quizás les interese estos muebles de jardin que hice con palets http://www.taringa.net/posts/hazlo-tu-mismo/17788139/Hice-unos-muebles-con-palets-y-te-lo-muestro.html

Hola a todos, muchas gracias por seguir mis trabajos y por los comentarios, me sirven de mucho. El reloj que les voy a mostrar es a pedido de un cliente que sabia de la idea de este reloj y me lo pidió para su oficina. "Media Hora", es un reloj a pila común pero que tiene la particularidad de mostrar la hora con las agujas y además, a la hora en punto se alinea el número que corresponde a la hora. es un poco difícil de explicar, pero en las fotos se entiende bien. Lo diseñé en Corel y lo imprimí para luego pegarlo en un plástico y poder calarlo Ahora el marco. Lo hice con un listón de 2 x 1" de eucalipto, lo ingletié y lo encolé. Previamente, al listón le hice con la cierra circular unos rebajes para que encastre el vidrio y más atrás el reloj. También le hice una patita para ponersela a la base para que tenga más estabilidad Al borde externo del marco le hice una moldura con una fresa y el torno de mano link: https://www.youtube.com/watch?v=RK1YXipalzs&feature=youtu.be Al marco le di dos manos de barniz satinado en aerosol Al fondo le di una mano de negro satinado Se viene el armado y la prueba Asi quedó. En el video está todo y al final la secuencia de las horas. En cada hora, lo marcan las agujas y además se arma el número en alguna parte del cuadrante. Por ejemplo en la foto de arriba se arma el 2 link: https://www.youtube.com/watch?v=vPvAQq38Y5s&feature=youtu.be Espero les haya gustado, los invito a visitar mi pagina https://www.facebook.com/JosValdora o mis otros post .Nos vemos pronto.

Hola a todos. Muchas gracias por los comentarios recibidos en las dos partes previas a este post final. Sirven de mucho. Si siguieron las dos partes anteriores donde está el detalle de todo el proceso del reloj, habrán visto que tuvo muchas modificaciones. Resumo, iba a ser a cuerda y no conseguí el resorte en espiral para hacerlo, asi que cambió a pesa. Iba a ser con escape a volante y tampoco conseguí la espiral. Iba a ser de muchos colores de maderas y tuve que modificarlo porque se partian los engranajes con la humedad. El reloj lo hice más de dos veces hasta que quedó. Todo fue calculado y diseñado sobre la marcha. No tenia mucha idea de como iba a quedar ni que medidas, asi que me dejé llevar por como salian las cosas y salieron. Tardé dos meses para terminarlo pero estoy muy conforme con el resultado. Gracias a todos los que me siguieron en cada actualización de los post hasta hoy. Les dejo un video de el reloj funcionando y si les interesa los invito a visitar los post anteriores para ver como lo hice. http://www.taringa.net/posts/hazlo-tu-mismo/17834829/Hago-un-Reloj-a-mano-y-te-lo-muestro-paso-a-paso.html#comment-1289572 http://www.taringa.net/posts/hazlo-tu-mismo/18025181/Hago-un-Reloj-a-mano-y-te-lo-muestro-paso-a-paso-Parte-2.html#comment-1291033 link: https://www.youtube.com/watch?v=ZZx-CNTl0hc Nos vemos pronto.

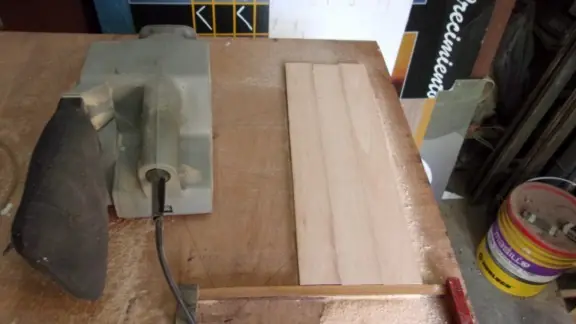

Hola a todos, por suerte como siempre tengo que agradecer por las visitas y los comentarios de los posts anteriores muchos muy valiosos y que son importantes para enterarme lo que producen mis obras. Muchas gracias a todos . En el post anterior "Hago un reloj a mano y te lo muestro" intento hacer un reloj paso a paso en tiempo real lo que permite detallar en cada uno de sus pasos el por qué se toma tal o cual decisión. Los relojes que hago no cuentan con planos, solo una pequeño croquis y algunas ideas que quiero incluir en el proyecto. Muchas veces un inconveniente modifica el rumbo hacia donde queria llevar el diseño y termino en otra parte. En los post anteriores me di cuenta que es muy difícil contar el paso a paso y mencionar el porqué de algunas decisiones porque me las olvido, porque no las anoto en un plano y porque son muchas. Como habrán visto en la parte 1ª de este post, comencé con un dibujito tratando de hacer un reloj a volante con espiral y a cuerda, bueno saqué la espiral porque no funcionó, la cuerda de muelle tampoco y coloqué carretel con pesa y el volante se transformó en ujn péndulo doble parecido a un volante. Pero la cosa funciona y ya tiene una forma de reloj. Decidí hacer la parte 2ª del post porque el 1º está muy pesado y largo asi que en este arranco ya con la caja y el sistema de escape ya hechos, los invito a echarle una mirada al post anterior para ver de donde viene la cosa. Después de medir las revoluciones de los engranajes encontré que en el primer engranaje, o sea en el que está acoplado el carretel de la pesa se daba que cada hora avanzaban 12 dientes del engranaje que en total tiene 60 dientes. Lo que hice entonces fue hacer un engranaje de 12 dientes y acoplarlo al de 60. De esta manera ese engranaje daría una vuelta por hora. Como el pendulo se mueve dentro del cuerpo del reloj, tuve que agregarle un buje para llevar este movimiento hacia la parte delantera del reloj donde después llevaría ese movimiento hasta el centro del reloj porque ese sería el eje de la aguja de los minutos y del cual se tomará el movimiento para desmultiplicarlo en 12 horas. No se si me expliqué bien pero ahora con las fotografías creo que se entenderá mejor. Junté unas maderitas de eucalipto y las encolé. Una vez secas las aplané con la lijadora. Esto será el soporte de todos los engranajes de la parte delantera, o sea, en la parte posterior los que traen el movimiento desde el primer engranaje y en la parte delantera , los engranajes que daran las horas y los minutos. Aqui se ve el engranaje de 12 dientes doble que es el que toma el movimiento del engranaje rimero y lo lleva hacia la parte de adelante. Luego le puse un intermediario (Que más adelante lo saqué) y al final el otro de 12 dientes que es el de los minutos. Esa tabla con los engranajes la fuí presentando sujetada con mosrcitas al cuadrante hasta encontrar el citio justo que engrane bien y que el eje de salida quede en el centro del reloj, porque de ahi saldrán las agujas. Ahi comencé a hacer los engranajes delanteros para las horas. La cosa no es muy diferente en todos los relojes. Casi todos los que conozco son iguales. La cosa es que tenemos un eje con un movimiento de 1 vuelta por hora en el cual se montará la aguja de los minutos. De ese eje debemos acoplarle engranajes para lograr que de 12 vueltas al final de los engranajes de 1. Se debe dividir por 3 y luego por 4. Para eso le acoplo a ese eje un engranaje de 11 dientes. En un eje lateral monto otro de 33 dientes, de esta manera ya lo divido por 3, o sea que ahora tengo que cada 12 vueltas del primero tengo 4 en ese eje lateral. Lo que hago ahora es acoplarle junto en el centro al engranaje de 33 dienten , uno de 9 dientes o sea que ahora tengo que cada 12 vueltas del primero tengo 4 vueltas del segundo que está solidario a este de 9. Bueno , en el eje de los minutos, que es de donde salí, le agrego un engranaje de 36 dientes y asi logro que quede un vuelta al final. Aquí estan los engranajes listos para calar. Aqui ya calados Aquí ya lijados y listos para pegar y colocar A la tabla de soporte original le agregue otras dos más y le tiré los engranajes para posicionarlos y marcar los centros para los ejes. Ahi marqué los centros y la forma gruesa del soporte Ahora lo agujereo y lo calo Ahi quedó montado Las cosas no andan bien. Los engranajes con la humedad se hinchan y se deforman, se ovalan y por supuesto se frena. Hasta el engranaje del escape que es el de los clavitos, al ovalarse hace variar la distancia entre ellos y no hay forma de regularlo. Asi que después de tratar de rectificarlos y lijarlos decidí cambiarlos a todos porque sinó no va a andar. No me gustó para nada tener que tirar todos los engranajes que había hecho y además tenia que dejar de lado el estilo de ensamble de maderitas que me gustaba mucho, pero la humedad los deformaba mucho. Asi que tiré todo y volví al principio imprimiendo otra vez las plantillas pero esta vez no utilicé maderitas encoladas sinó fenolico de 10 y de 8 mm. Asi fue otra vez la cosa. Aquí se ve bien el banquito que hice para calar los dientes. Cala más rápido u más parejo que la caladora. El resto del engranaje lo calo si, con la caladora. Aqui el engranaje del escape. Para que los clavitos queden centrados y rectos, primero marco y agujereo para después clavarlos derechos ya en el agujero de guia Para lijar los interiores de los engranajes hice un soporte para el torno de mano que también sirve para colocar una fresa. Pongo la foto porque algunos taringueros me pidieron que lo muestr e en post anteriores. El soporte es de fibrofácil y se ajusta con la tuerca que tiene el torno en el extremo delantero. Con esta pinta de lija se suaviza las rayas que deja la caladora y además queda recto. Para prevenir futuros problemas, armé una plantilla con dos ejes para hacer engranar los engranajes que van a trabajar juntos y poder lijarlos hasta que giren suavemente antes de instalarlo en el reloj. En la punta del carretel le hice un creique de 4 gatillos con un oring que los abraza y los mantiene cerrados sobre el centro Quí está cuando estoy ya clavando los clavitos. Aquí quedó todo montado Ahora le tengo que hacer la manija para la cuerda. La dibujo a ojo en un listoncito Ese es el cañito de bronce que tendrá el encastre en la punta. Así quedó Ahora vienen los números. Con los laterales de un cajón de escritorio viejo que tenia linda madera, le pegue la impresión de los números y los calé. Después con el tornito de mano puesto en en la base fija les lijé los laterales para suavizar las rayas de la caladora Las agujas las hice con el terciado del fondo del mismo cajón Asi quedó, por fin el reloj armado con número y y agujas Después de varios ajustes y pruebas desarmé todo el reloj para pintarlo y además para paasarte el tupí en los cantos para darles forma Use tres colores en dos pinturas. Los engranajes grandes que eran de fenólico enchapado en pino, o sea madera muy claro los pinté con barniz al agua en roble claro que en realidad es medio oscuro. Los engranajes y soportes chicos que estan hechos de eucalipto, los pinté con barniz al agua natural y el fondo, el cuadrante y los soportes con barniz marino al aguarrás satinado natural, para darle color pero no oscurecerlo. A todo le di tres manos . Aquí está todo desarmado listo para pintar aunque algunos engranajes ya tenian una mano. Asi quedó el fondo Acá ya todo pintado Comenzando a armar Ya armado la parte del escape. Ya con el frente y las agujas Y por fin todo listo Hasta ahora en las primeras pruebas me atrazó 2 minutos en un poco más de un dia, asi que no está mal, hay que ajustar y esperar un poco a que se asienten los engranajes y lubricar. Solo me falta hacer la pesa. Hola, actualizo otra vez el post. Vamos con la pesa. Compré un hierro redondo de 63 mm que pesa 3,700 kg. Lo quiero envolver en maderas, asi que comienzo desde el centro haciendole a una tabla un calado rectangular para que entre el hierro Aquí ya la voy encolando Le busco el centro y termino de cerrarla. Con el formón le quito lo grueso antes de llevar al torno Me hice un pequeño torno con una agujereadora que no es gran cosa pero para tornear madera sirve. Asi que pongo la pesa entre puntas y con una lima vieja afilada le sigo quitando los grueso. Después lo fino lo hago con una fresa que le pongo al tornito de mano y lo paso en el torno, Asi quedó. Ahora le hago el agarre con una planchuelita de bronce y la sujeto con dos esparragos y dos tuercas. También le doy dos manos de barniz y asi quedó. Lo bueno es que se ven bien las vetas de la madera, cosa que hasta este punto no se sabe bien cual va a ser el dibujo y por suerte quedó lindo. Ahora solo falta terminar de calibrarlo y colgarlo en la galeria para hacerle el video. Los invito a visitar mi pagina donde hay más relojes y objetos que quizás les gusten. https://www.facebook.com/JosValdora Bueno, espero que hasta aquí les haya gustado, falta menos que antes. Los invito nuevamente a visitar el post anterior que muestra como llegué hasta lo que estoy mostrando en este. http://www.taringa.net/posts/hazlo-tu-mismo/17834829/Hago-un-Reloj-a-mano-y-te-lo-muestro-paso-a-paso.html#comment-1289572 Nos vemos pronto.
