Hola amigos, bienvenidos a este post...
Como ya saben con el titulo, les voy a enseñar como armar un pedal de sustain con un pedal viejo de maquina de coser (de esos pedales que servian para darle electricidad, vithe?). Yo hice este post en especial, ya que todos son similares (proveen de una bobina, con un sistema regulador de contacto mediante cuando uno pisa el pedal).
Empezamos:
Pedal de maquina de coser que no funcione (o que si, pero que no vea tu abuela
)
Cable plug (o plus 6.3 mm) que tenga solo un macho
Destornilladores (de preferencia punta plana)
Ganas de hacerlo, teclado para probarlo y usarlo (esto esta de mas)

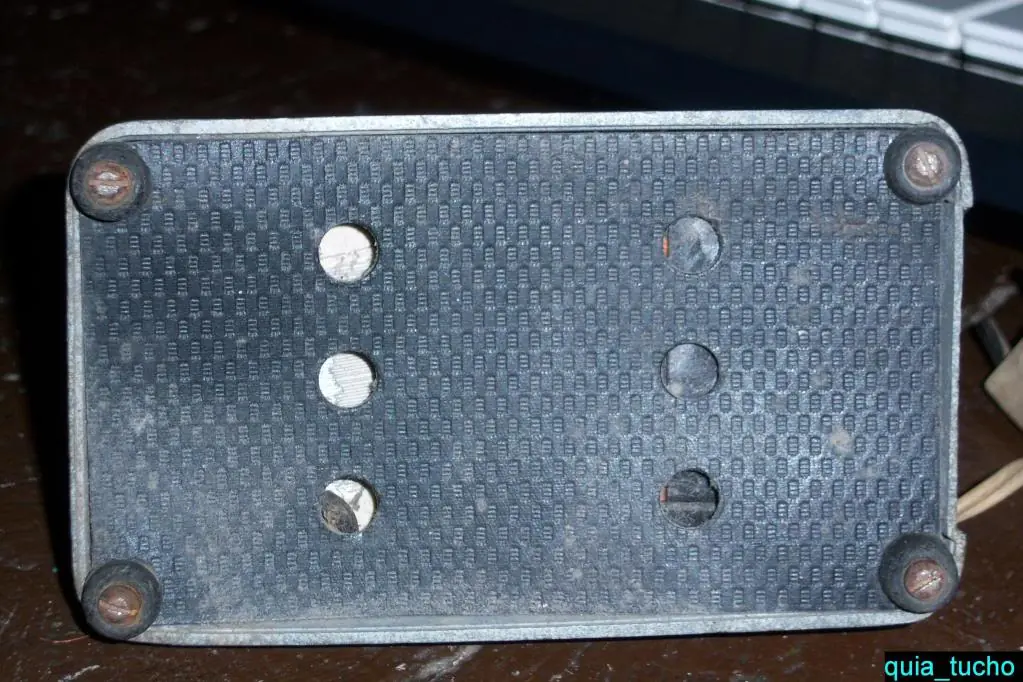

1º: Tomamos el pedal de la maquina de coser y lo desarmamos quitandole los tornillos de la base (ignoren la tierra )
2º: Una vez desarmado, identificar el tornillo que esta sobre un cubo, y lo quitamos...
3º: Ahora quitaremos el tornillo que sujeta la bobina

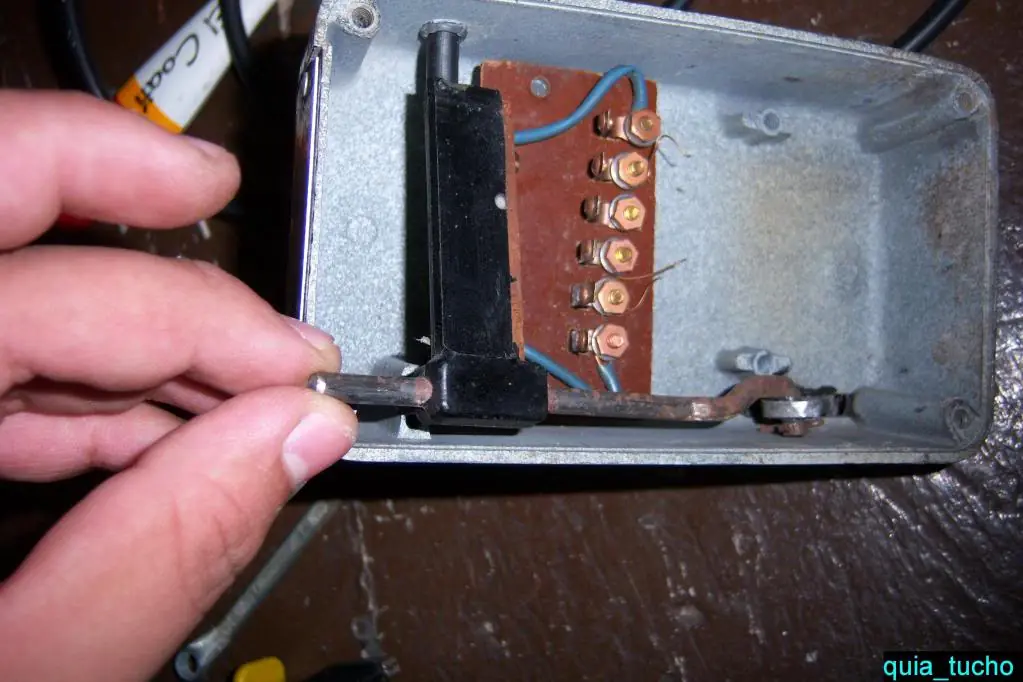

4º: Identificamos el tornillo (y su respectiva chapa) que sostienen al contacto del pedal, y luego ya podremos levantar el resorte asi proseguir sin ningun problema
5º: Quitamos los dos tornillos señalados para poder quitar el enchufe a 220v, y quitamos el ultimo tornillo que falta para poder sacar la plaqueta sin ningun problema
Ahi, ya vemos el enchufe sacado del pedal (cuesta un poco, pero con paciencia se lo puede sacar sin romper)

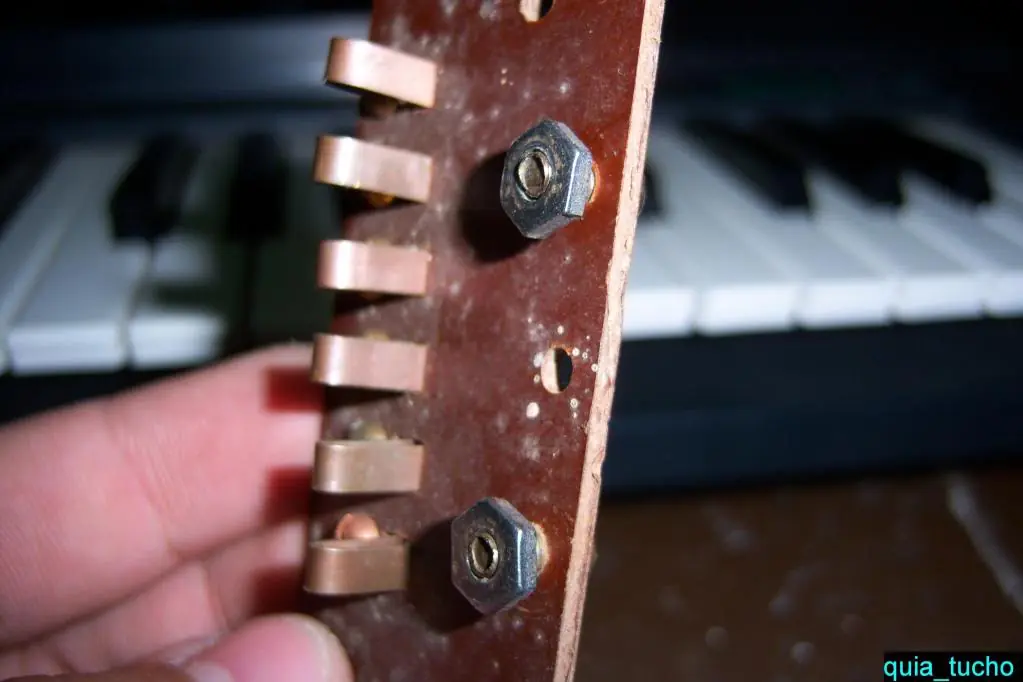

6º: Ahora, para separar el bobinado de la plaqueta reguladora, lo que vamos a hacer es aflojar (o quitar) todas esas arandelas alineadas, asi sale la bobina de ahi y tenemos nuestra plaquetita libre

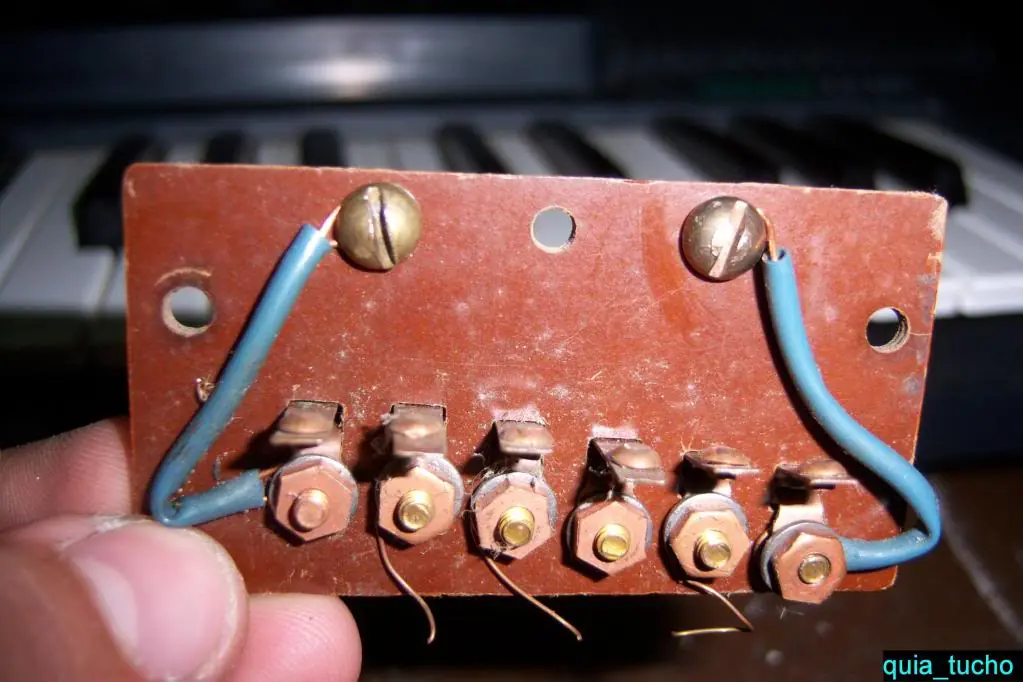

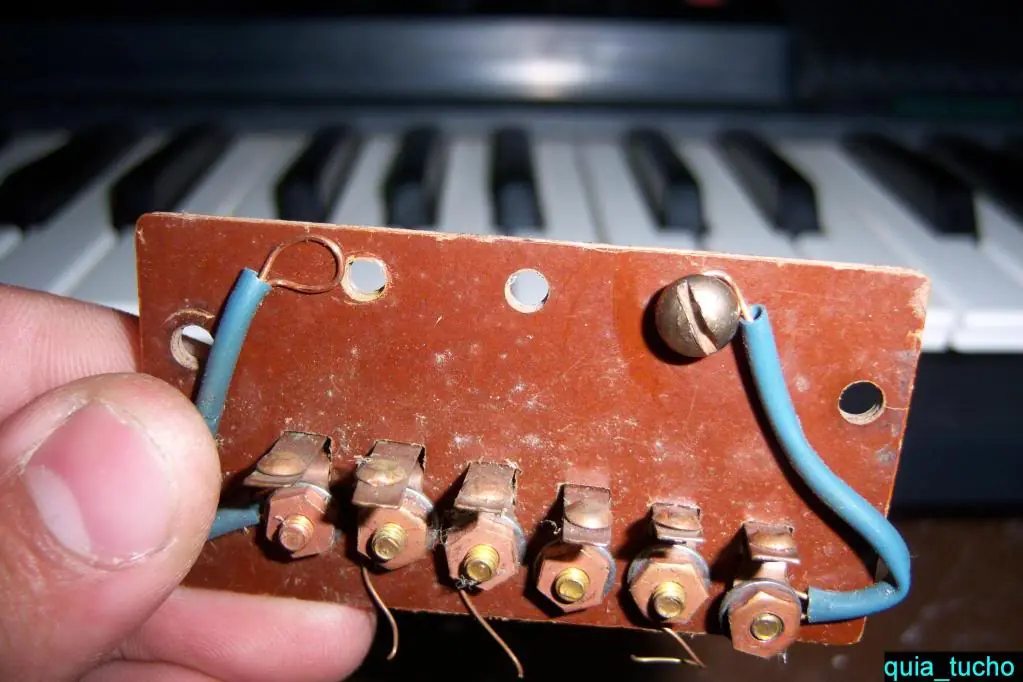

Podemos ver, nuestra plaqueta libre para usarla

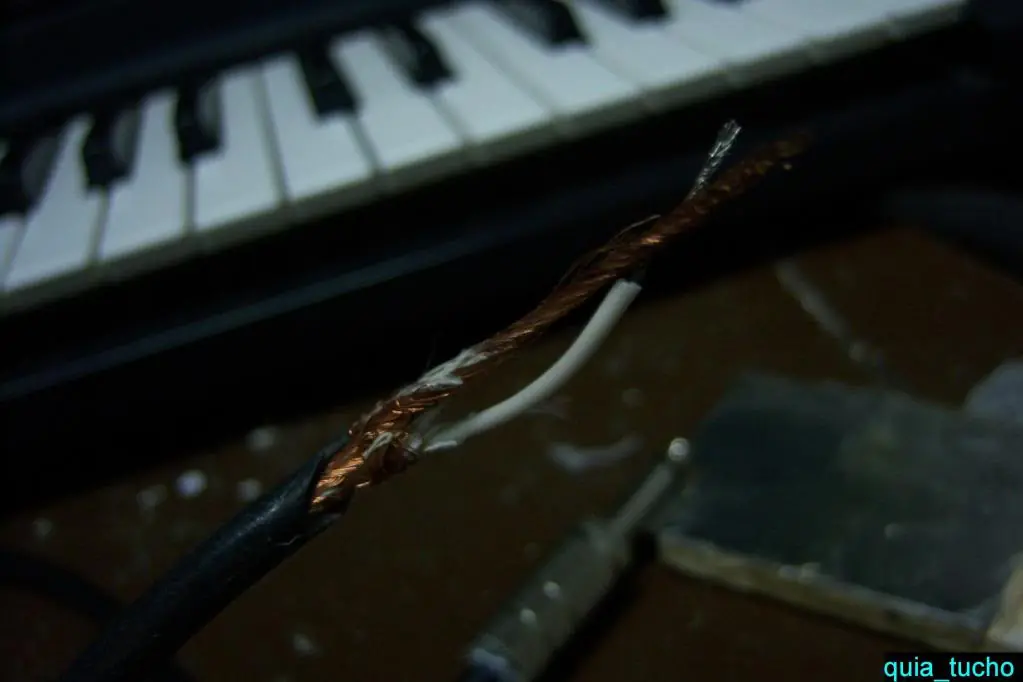

7º: Buscamos nuestro cable plug, pelamos la punta que esta sin ficha
Aqui va un video, de como funciona el sustain, cerrando el circuito mediante el cable

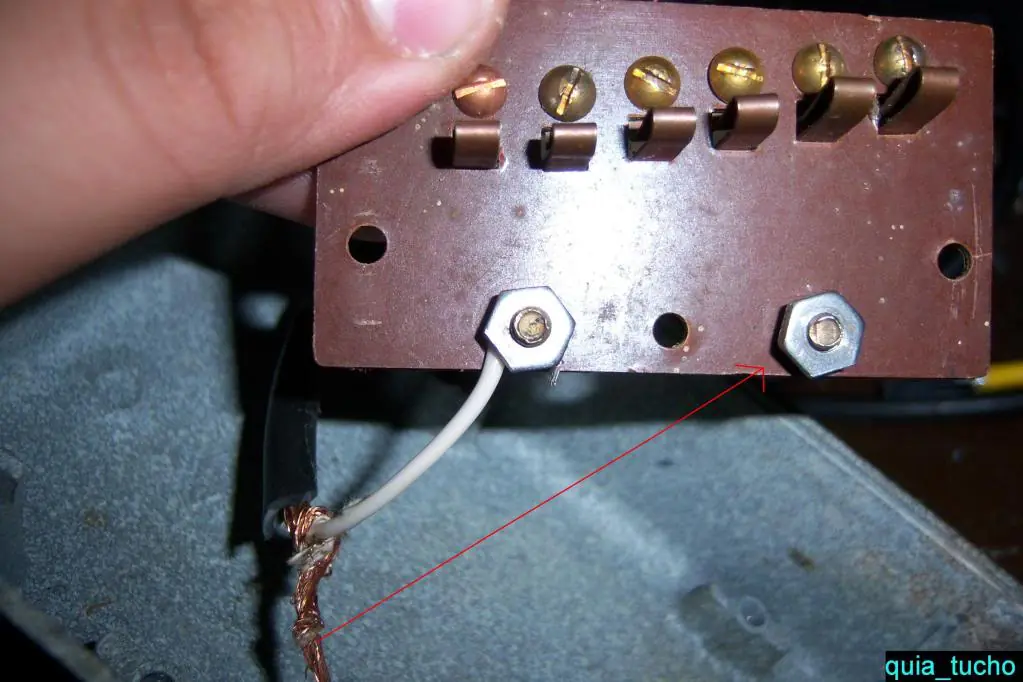

8º: Tomamos la plaqueta, insertamos los tornillos y las tuercas que sujetaban el cable a 220v, y las ajustamos con el cable presionando entre medio de, la plaqueta y la tuerca, como esta señalado en la ultima imagen

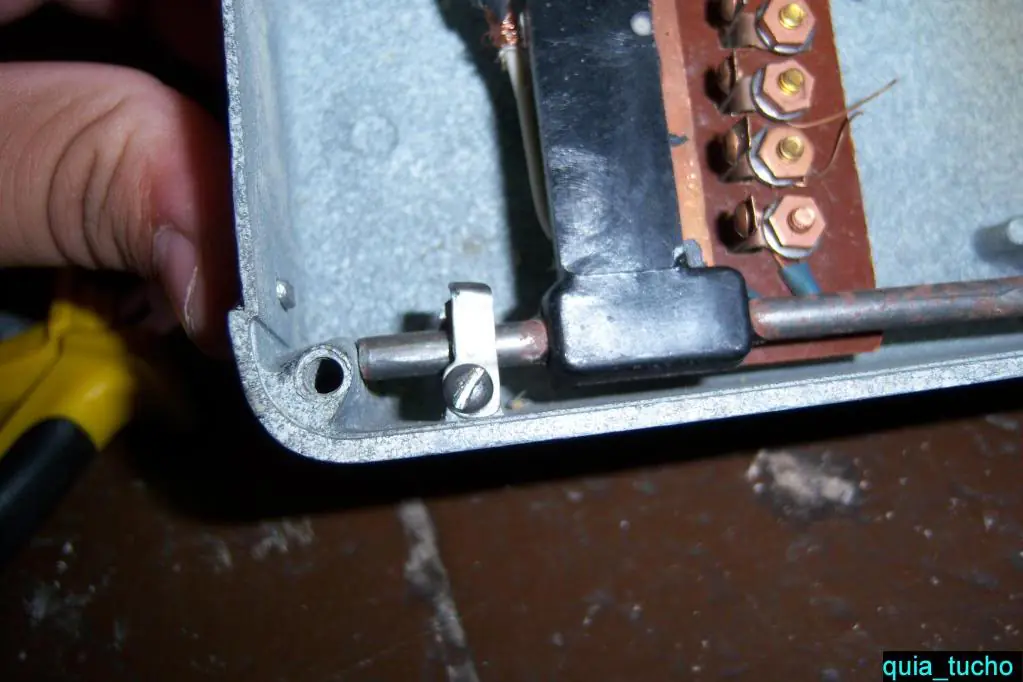

9º: Volvemos a poner en su lugar, el eje del resorte y volvemos a poner el tornillo y la chapita chiquita de la imagen nº 10 y 11

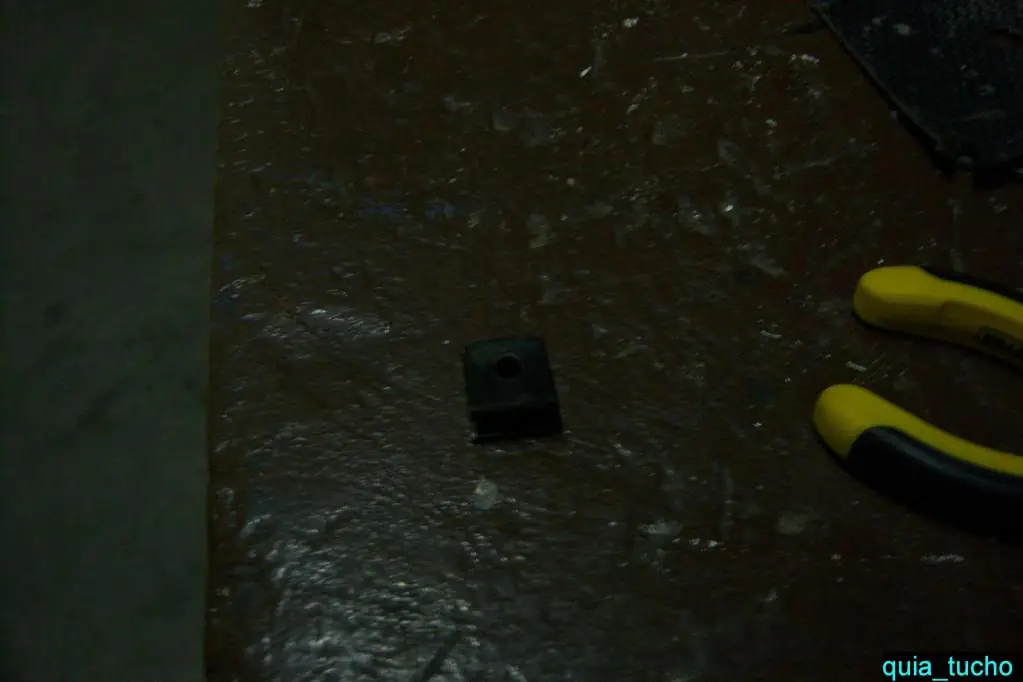

10º: Buscamos el primer cubo que quitamos cuando lo abrimos, y ya solo nos queda cerrar nuestro pedal de sustain
Con esos simples pasos, ya tenemos armado nuestro pedal de sustain, ahora solo queda usarlo en cualquier teclado que tengas, es compatible con cualquiera y ademas queda bien esteticamente

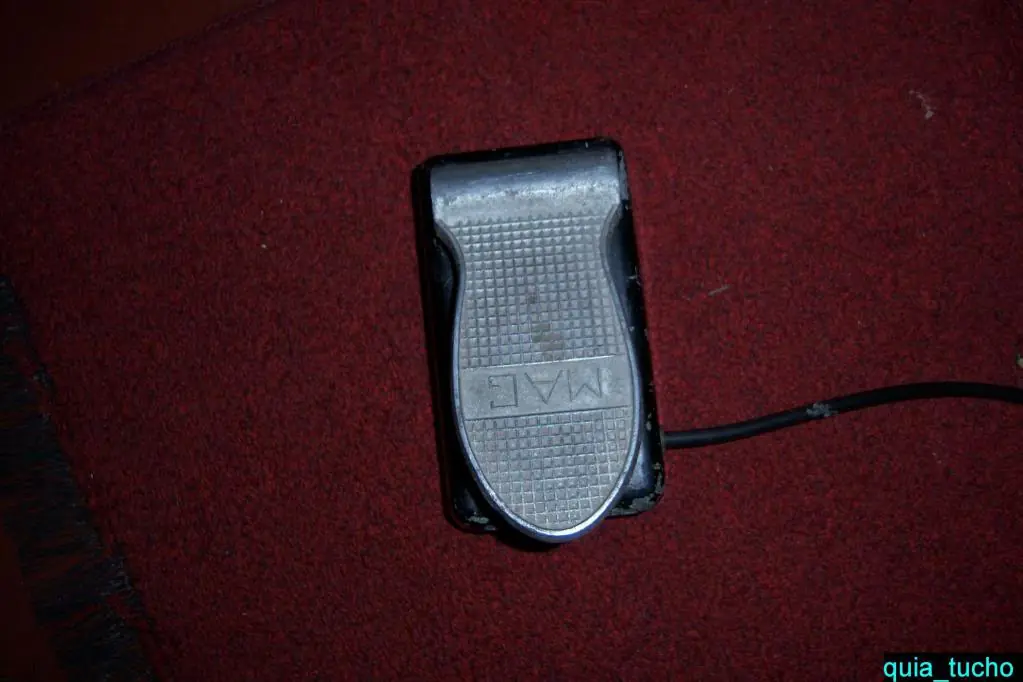

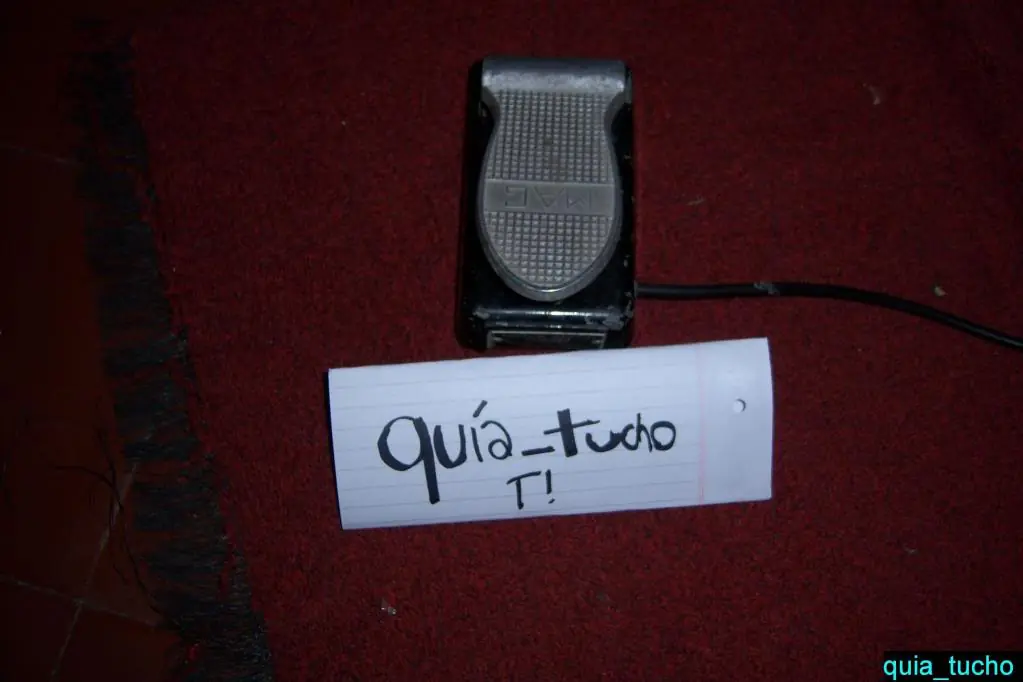

Aqui va la imagen certificada:
Y aqui, un video de prueba hecho por mi...¿como sabemos si funciona?, es simple, cuando hace el ruido de chasquido de fondo, significa que lo activamos...
Bueno amigos, espero que les haya servido pequeño tutorial, hecho amablemente por mi..
Si te gusto,Recomenda!
Si no te gusto, respeta!
