Cómo funciona el motor de combustión:
Actualmente, la gran mayoría de los motores de vehículos utilizan motores de combustión como fuente de energía para moverse. Como podemos ver, es un tipo de motor de uso común que aunque más caro y contaminante que otros motores, cuenta con un sistema de funcionamiento simple y de fácil mantenimiento que lo hace ideal para los coches.
El motor de combustión requiere combustible. En el caso más común, gasolina, aire y un inductor que, por lo general, son chispas de generación eléctrica que se logran con las bujías y la batería del coche. Una vez hecha la combustión en el tanque previsto para ello, los gases mueven los pistones del motor, estos funcionan como un sistema de émbolo, que levantan una barra que va moviendo el cigüeñal del motor.
El movimiento rotacional del cigüeñal, es aprovechado por los ejes de las ruedas para generar el movimiento del coche.
Cómo se fabrican los bolígrafos:
Los bolígrafos son útiles dispositivos de escritura, que utilizan diferentes elementos para crear una especie de lápiz con revestimiento mecánico, el cual, utiliza la fuerza de gravedad para dispensar tinta para escribir sobre superficies lisas, como papel, cartón, madera, etc.
Los bolígrafos pueden estar hechos de diferentes materiales, desde los más económicos hechos en plástico hasta los más lujosos hechos con metal y revestimientos en metales preciosos, incluso, existen algunos con incrustaciones de joyas.
Por supuesto, lo más importante del bolígrafo es su recipiente, ya que la calidad de este recipiente de tinta puede mejorar o estropear nuestra escritura. La calidad de la escritura de un bolígrafo dependerá de la cantidad de tinta que pueda dispensar.
Muy bueno:
Cómo hacer un dispensador de agua para mascotas:
dijo:Materiales:
- Un tubo de PVC de 4 pulgadas.
- Dos codos de PVC de 4 pulgadas.
- Banco o soporte de madera tipo mesa de 30 cm de alto.
- Botella vacía de agua de 20 L.
- Teflón.
Armando el bebedero para mascotas.. :
Lo primero que vamos a hacer , es conseguir una botella vacía de agua de 20L, de preferencia de PVC, para que no se quiebre. Lavamos la botella y la dejamos secar por unos momentos.
Seguidamente, conectamos los codos al trozo de tubo de PVC de manera que las bocas de dichos codos siempre queden viendo hacia arriba. Una de ellas será la alimentación de agua, y la otra será el extremo en donde nuestra mascota beberá el agua.
Debemos colocar suficiente teflón en los bordes atornillados del tubo de PVC, para evitar fugas de agua de nuestro montaje. El largo del tubo dependerá de la cantidad de agua que coloquemos en la botella, que será el tanque del dispensador.

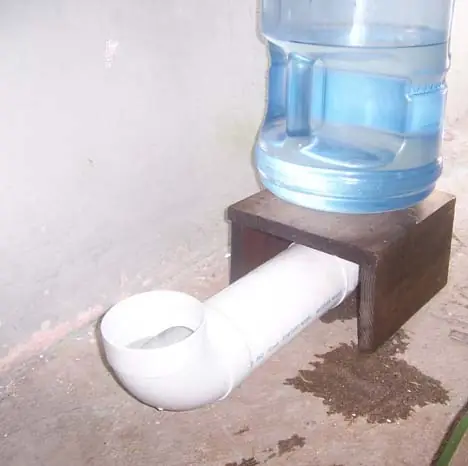

Es momento de tomar el banco de madera o la caja de madera de 30 cm de alto y hacerle un agujero en la parte superior por donde vamos a colocar la botella. Debe tener un diámetro un poco superior al de la botella de agua. También, debemos realizar un agujero en uno de los laterales por donde saldrá el montaje del dispensador.

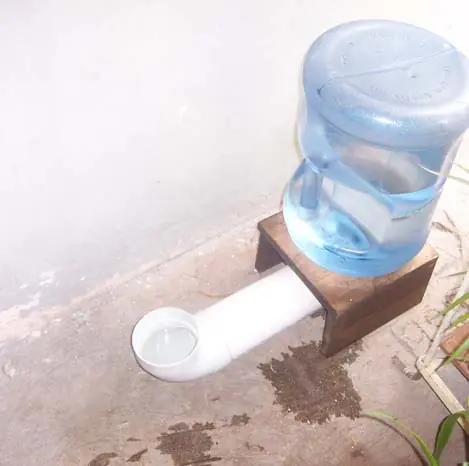

Una vez hecho esto, colocamos una de las bocas del dispensador justo debajo del agujero hecho para la botella, y el otro extremo quedará fuera del banco. Luego, colocamos la mitad ó ¾ del agua dentro de la botella (o lo que calculemos que no desbordará el dispensador), la volteamos sobre el agujero y la dejamos descansar sobre este, como los enfriadores de agua.
Veremos como el tubo se llena de agua y ofrecerá una fuente para beber a nuestra mascota, que tendrá agua por largos períodos de tiempo en su dispensador.
Cómo hacer papel reciclado:
dijo:Materiales:
- Papel de cualquier tipo que no esté plastificado.
- Algodón.
- Batidora de mano o procesador de alimentos en desuso.
- Dos recipientes plásticos.
- Agua.
- Esponjas.
- Coladores planos en forma de cuadros o rejillas metálicas.
- Trozo de tela grande o mantel viejo.
Creando nuestro papel reciclado.. :
Lo primero que vamos a hacer , es cortar los papeles en trozos muy pequeños, tan pequeños como sellos postales. De esta manera, será mucho más fácil el proceso de triturado de nuestra materia prima. Podemos seccionar el papel por colores para obtener hojas homogéneas, o simplemente, mezclarlo, esto es a gusto de la persona que hará las hojas de papel.
Cuando tengamos suficiente papel cortado en trocitos, es momento de colocarlo dentro de un recipiente de plástico con agua que, de preferencia, debe estar caliente para que retire la tinta del papel en el caso que este sea de periódico o tenga textos impresos. La relación de agua/papel debe ser de dos partes de agua por una de papel.
Este es el momento de triturar nuestro papel. Para ello, utilizaremos una batidora manual o un procesador portátil, lo colocamos en el recipiente y procesamos hasta que el papel quede completamente molido y muy fino en una solución acuosa. Luego, dejamos reposar por lo menos por unas 5 horas o de un día para otro, para dejar que el papel se disuelva casi por completo en el agua.

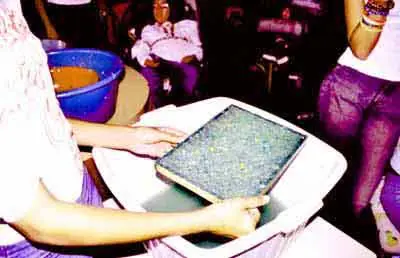

Una vez que repose, podemos colocar la rejilla metálica dentro de la solución acuosa y colocar esta pasta sobre ella. La sacamos del agua y con ayuda de una esponja retiramos la mayor cantidad posible de líquido.
Luego, colocamos la rejilla metálica en otro recipiente de plástico que tenga agua limpia, movemos para que se disuelva bien, repetimos el paso de recolección de pulpa de papel con la rejilla y retiramos el agua con ayuda de una esponja.
Ahora, sólo resta extender el trozo de tela en un lugar donde reciba luz solar, extendemos la rejilla sobre la tela, colocando la pulpa de papel recolectada directamente sobre la tela y dejamos secar por un día o dos al sol. Podemos colocar tantas capas de pulpa de papel como deseemos. Luego de que pase el tiempo de secado, retiramos el papel de la tela y lo colocamos bajo unos libros o una superficie plana pesada (para evitar las ondulaciones) por unas cuantas horas y ya tendremos listo nuestro papel reciclado.
Cómo hacer talco en casa:
El talco es comúnmente utilizado para mantener bien secos los pies y evitar sudoración extrema en esa zona del cuerpo. Hoy, veremos cómo hacer talco casero, utilizando fécula de maíz y otros ingredientes que tenemos en casa.
dijo:Materiales:
- Fécula de maíz (maicena).
- Bicarbonato de sodio.
- Aceite esencial (opcional).
- Un frasco de plástico con tapa (preferiblemente con agujeros en la tapa).
- Un bolw u olla grande.
Creando nuestro talco casero.. :
Para realizar nuestro talco, debemos realizar una mezcla de nuestros reactivos. Para ello, tomamos una taza de fécula de maíz y una taza de bicarbonato de sodio en un bolw u olla grande y los mezclamos bien con ayuda de una vara de madera.
Si deseas que el talco casero tenga un aroma específico, le puedes añadir unas 25 gotas de aceite esencial. Dejamos secar y volvemos a mezclar y con ayuda de un pequeño tamiz y una cuchara en desuso vamos llenando el recipiente plástico con la mezcla en polvo recién creada.
Una vez lleno el recipiente dejamos reposar y asentar por lo menos por un día entero. Ahora, podemos cerrar el recipiente con la tapa y utilizar nuestro talco en la piel de los pies por lo menos un par de veces al día.
Cómo se fabrican las tarjetas de memoria o pendrives:
Todos tenemos una o varias tarjetas de memoria en nuestras casas, pero muy pocos sabemos realmente los datos y curiosidades de su fabricación. En el video que tenemos arriba vemos cómo se fabrican los pendrives en una fábrica de Lehi, Utah en los Estados Unidos. Como datos curiosos, la habitación limpia de esta fábrica, está 100 veces más libre de impurezas que una sala de quirófano de un hospital, y se tarda más de un mes en fabricar una sola tarjeta de memoria.
Cada uno de los circulos esos que vemos en el video, pasa por más de 800 procesos distintos antes de estar listos para ser ensamblados y nunca para, miles de empleados se encargan de que la producción sea continua. Al terminar el proceso, se envían a la fábrica de Asia para ser cortadas y soldadas con oro en las placas, dichas soldaduras no son más gruesas que un cabello humano. El control y mimo con el que se tratan estos aparatos es tal que las medidas de seguridad que se apliquen pueden ser pocas, ya lo vemos en el video.
Jajajajaja!
como dormir gatitos rápidamente:
De vez en cuando Internet nos deja algunas perlas subidas por los usuarios que nos dejan pasmados. En el video de arriba podemos ver como se duerme muy fácilmente a unos pequeños gatitos, un par de vueltas, unos mimitos y estos fieras caen rendidos como si de magia se tratase.
¿Conocíais este truco?, ¿os sabéis otros para distintos animales?, yo personalmente recuerdo uno para dormir pequeñas lagartijas con unos masajes y un poco de aire soplando.
Cómo hacer un submarino en casa:
Los submarinos son vehículos sumergibles que utilizan la diferencia de presión y de densidad para mantenerse debajo del agua. Hoy, veremos cómo hacer un submarino en casa, un experimento de ciencias muy atractivo que nos facilitará la visión de cómo la diferencia de presión y la diferencia de densidad, logran hacer que un objeto pueda flotar sobre un líquido.
dijo:Materiales
- Una botella plástica.
- Una pajita (sorbeto).
- Unas monedas pequeñas (de 4 a 5).
- Pegamento.
Armando nuestro submarino.. :
Lo primero que vamos a hacer , es tomar la botella y sacar la tapa. Luego, abrimos un agujero en la tapa de un diámetro suficiente que pueda pasar la pajita, introducimos la pajita, sellamos con pegamento cualquier fuga y fijamos la pajita a la tapa.
Ahora, realizamos 5 agujeros de cerca de 3/16´´ en uno de los costados de la botella. Luego, en el mismo costado en donde se encuentran los agujeros pegamos las monedas con ayuda de cinta adhesiva sin tapar los agujeros, de manera que las podamos colocar entre los espacios que hay entre los agujeros.
En este punto, ya tenemos listo el submarino, ahora es momento de probarlo. Para ello, buscamos un recipiente bastante ancho o un tanque y colocamos la botella sobre la superficie en forma horizontal. Una vez hecho esto, la botella se hundirá rápidamente cuando llegue al fondo del recipiente con agua. Ahora, colocamos la tapa con la pajita para sellar la boca de la botella y procedemos a soplar por la pajita, sin sacar la botella del agua.
Al poco tiempo, veremos como la botella emerge del agua y flotará sobre la superficie. Este principio es el que utilizan los submarinos reales para sumergirse y emerger del agua.
¿Cómo funciona?
El funcionamiento de este experimento es muy simple. Cuando colocamos la botella vacía, el peso de las monedas la hunde en el agua e iguala la presión y la densidad dentro de la botella con la del agua, y el peso hace que se hunda hasta el fondo.
Al tapar la botella y soplar, expulsamos el agua y disminuimos la densidad dentro de la botella, lo que logra que esta salga del agua hacia la superficie.
Repara un monitor de ordenador por menos de $5 (Argentinos.)
Cada vez que veo un video de estas características me quedo impresionado y horrorizado de la cantidad de aparatos aún usables y que con poco dinero, reparables, que tiramos todos los días a la basura. En este ejemplo vemos que con poco menos de 1€ podemos reparar un monitor que en su día pudo haber costado los 200.
Lo único que nos hará falta para realizar esta reparación, será un soldador (Comprarlo en eBay), estaño (Comprarlo en eBay) y un destornillador que podemos pedir prestado si vamos a realizar una sola reparación, y condensadores de los mismos valores que los que se hayan averiado, además de muchas ganas por luchar contra el consumismo y en pro del medio ambiente. Si no sabes soldar y desoldar, te recomendamos que pases por el artículo que escribimos hace tiempo para tal fin.
Reponé las cuerdas viejas de tu guitarra muy fácilmente:
Si se te ha roto una cuerda de tu guitarra o simplemente quieres cambiar todas ellas porque están muy viejas, con el video que tenemos arriba lo tendrás muy claro. A continuación exponemos los materiales y procedimientos:
dijo:Materiales
- Cuerdas nuevas. (Comprarlo en eBay)
- Mopa o trapo.
- Tijeras.
- Encordador. (Comprarlo en eBay) Opcional
- Afinador físico (Comprarlo en eBay) ó afinador en software. (Descargar) Opcional
Procedimientos:
1- Antes de nada tendremos que retirar las cuerdas viejas, para ello “desafinamos” completamente hasta que podamos desengancharla de las clavijas. Para ello podremos ayudarnos de un encordador o hacerlo a mano aunque tardaremos bastante más.
2- Cuando estén todas las cuerdas que queramos cambiar retiradas, empezaremos por los enganches del puente, simplemente deshacemos el nudo y la quitamos completamente.
3- Acto seguido, con una mopa seca, limpiamos todo el instrumento del polvo y posible óxido del uso.
4- Empezamos a colocar las cuerdas, así que enganchamos en el puente la primera de ellas realizando un nudo como se puede ver en el video, y después la enganchamos también en su clavijero correspondiente. La tensamos con ayuda del encordador lo justo para que no nos moleste al colocar las otras cuerdas.
dijo:Nota: Las cuerdas 1º y 6º se enrrollarán de dentro hacia afuera, así no molestamos a las otras cuerdas, y el resto al contrario.
5- Cortamos el centímetro de cuerda sobrante que nos pueda haber quedado y la afinamos.
Ya tendremos nuestra guitarra de nuevo en buena forma, ahora solo nos queda disfrutar tocándola.
Cómo hacer un motor líquido:
Un motor líquido es un experimento simple, pero bastante didáctico, en donde podremos visualizar los efectos de las reacciones electroquímicas y el magnetismo de manera simultánea, provocando un movimiento que puede ser aprovechado para realizar mezclas. Hoy, veremos cómo hacer un motor líquido con pocos materiales y que nos pueda servir como un buen proyecto de ciencias.
dijo:Materiales
- Un vaso metálico.
- Cables para conexiones eléctricas.
- Solución de Sulfato de cobre (II) o una solución de agua salada.
- Una batería de 9V.
- Un tubo de cobre o una barra de grafito.
- Láminas aislantes de plástico o goma.
- Un imán grande y potente.
- Un par de conectores cocodrilo.
Creando el motor líquido.. :
El primer paso, es colocar en el fondo del vaso metálico una lámina aislante para que sólo las paredes del vaso se conviertan en electrodo. Luego, vamos a colocar el vaso sobre el imán colocando entre ellos una lámina aislante.
Una vez colocado el vaso, es momento de conectar con cables y conectores cocodrilo, el polo negativo de la batería con el vaso metálico y el polo positivo a la tubería de cobre o a la lámina de grafito. Luego, colocamos dentro del vaso la tubería o la barra de grafito.
Ya tenemos nuestro experimento casi listo, sólo resta adicionar la solución salina o de Sulfato de Cobre (II) dentro del vaso hasta que cubra gran parte del electrodo, y al cabo de pocos minutos, podremos ver como el líquido dentro del vaso comienza a moverse alrededor del electrodo, como si se tratase de una especie de licuadora o mezcladora. También, podremos ver un polvo anaranjado (en el caso que utilicemos tubería de cobre) en las paredes del vaso.
Cómo funciona:
Cuando cerramos el circuito eléctrico, se presenta un movimiento de electrones dentro del vaso que se conoce como una reacción Redox electroquímica. Este movimiento de electrones entre los electrodos (Vaso y tubería) genera un efecto electromagnético al generar un campo magnético perpendicular al movimiento de la corriente eléctrica. Dicho campo choca con el campo magnético generado por el imán, de esta manera, podemos observar un movimiento del líquido dentro del vaso, un principio bastante similar al de los motores eléctricos. El polvo naranja, son partículas de Cu reducidas que se van adhiriendo a las paredes del vaso por el efecto electroquímico.
Cómo hacer un coche a control remoto: MUY FACIL.

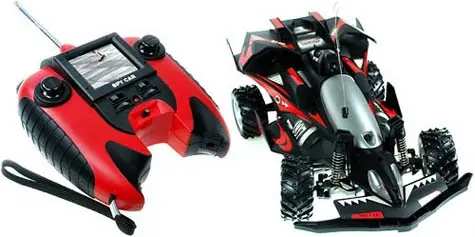

Los coches a control remoto son algunos de los juguetes más atractivos entre los niños e incluso, entre los adultos. Los modelos más simples son aquellos que reciben las órdenes del usuario a través de un cable. Seguidamente, veremos cómo hacer un coche a control simple utilizando materiales sencillos, de manera que podamos familiarizarnos con el principio de funcionamiento, así como, realizar modificaciones para mejorar nuestro diseño e incluso, incluir un control RC si lo requerimos.
dijo:Materiales
- Una caja de tamaño similar a las utilizadas por teléfonos móviles.
- Un par de cables de 3m.
- 5 baterías AA.
- Dos interruptores del tipo velador.
- Una barra de hierro o cualquier otro metal, para utilizarla de eje.
- 4 ruedas de juguete o de modelismo.
- Dos motorcitos de juguete.
- 2 LED´s (opcional).
- Porta baterías AA con capacidad de 5 unidades.
Armando nuestro coche a control.. :
El primer paso es abrir la caja y, en la parte de abajo, crear 4 agujeros para las ruedas del coche. También, tendremos que realizar unos agujeros en la parte que será la delantera de nuestro coche, para insertar los LED’s que serán nuestras luces, aunque este será un paso opcional.
Previamente, probamos los motores de juguetes o coches viejos que ya no se usen o estén dañados y verificamos que ambos motores giren hacia el mismo lado. Hecho esto, los colocamos en el interior de la caja, donde pueden ser accedidos por las ruedas delanteras, ya que la tracción se la aplicaremos a estas ruedas.
Una vez fijos los motores, colocamos las ruedas delanteras y las fijamos a los motores del cochecito. Luego, tomamos el eje metálico, atravesamos los agujeros de la parte trasera de la caja y ajustamos las ruedas traseras a dicho eje, y ya casi tenemos listo nuestro coche.
Ahora, colocamos las baterías AA en el porta baterías y lo fijamos al fondo de la caja. Uno de los cables lo conectamos a una de las conexiones de los motores, y si hemos optado por colocar luces, debemos sacar una conexión de ese mismo extremo de cable para uno de los polos de los LED’s.
Luego, conectamos el otro extremo del porta baterías al extremo del cable de 3 m. En el extremo del cable colocamos un interruptor, y en la salida del interruptor, otro cable que irá de regreso al coche. Dicho cable, lo fijamos con ayuda de cinta para trabajos eléctricos. Al regresar a la caja, en el extremo del cable, realizamos conexiones para los LED’s y para los extremos libres de los motores, con lo cual cerraremos el circuito.

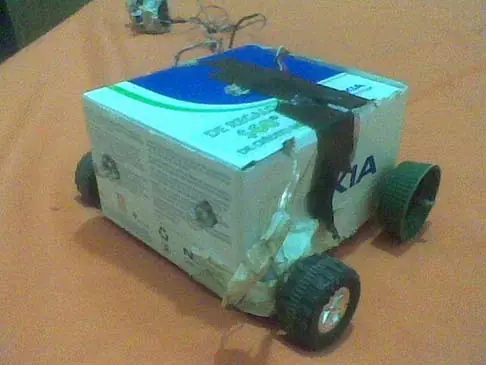

Cerramos la caja y al activar el interruptor podremos ver como el coche se mueve y enciende las luces. Si deseamos controles separados, utilizamos dos interruptores, uno para los LED’s y otro para las ruedas del coche a control.
Cómo hacer una luz de emergencia con una botella y sin energia:
Cuando nos encontramos ante fallos eléctricos en zonas donde necesitamos iluminación, y no tenemos sistemas de electricidad o fuentes de energía disponibles, es primordial contar con una luz de emergencia que pueda proporcionar iluminación básica durante algunos minutos. En este tutorial, veremos cómo hacer una luz de emergencia con una botella, la cual, podemos utilizar en caso de emergencia o simplemente, como un buen experimento de ciencias.
dijo:Materiales:
- Bicarbonato de sodio.
- Agua oxigenada (Peróxido de hidrógeno).
- Bebida gaseosa de sabor a limón o cualquiera que sea transparente de 500 o 600 cc.
Armando nuestra luz de emergencia.. :
Lo primero que vamos a hacer , es vaciar 2/3 del contenido de la botella de gaseosa de limón, dejando cerca de 1/3 de su contenido.
Ahora, viene el segundo paso, debemos adicionar dentro de la botella (con 1/3 de su contenido de gaseosa) una cantidad equivalente a 1/3 de cucharada de bicarbonato de sodio. Debemos adicionarlo con cuidado y no revolver para que la reacción no se desarrolle tan rápidamente.
Seguidamente, adicionamos dentro de la botella el contenido de 3 tapas de agua oxigenada. Una vez hecho esto, debemos cerrar la botella y mezclar fuertemente agitando el contenido durante algunos segundos.
Podremos apreciar una fluorescencia que podrá iluminar una pequeña zona como una luz de emergencia, lo que nos será muy útil durante cualquier tipo de eventualidad, o simplemente, para contar con una luz referencial en alguna fiesta, reunión, o para utilizarla como una buena presentación en una feria de ciencias.
Cómo hacer un distorsionador para guitarra eléctrica:
Si eres músico o aficionado a las guitarras eléctricas, de seguro entre tus efectos tendrás algún dispositivo distorsionador. En el caso que no lo tengas o desees crear un distorsionador propio que cumpla con tus expectativas, en el siguiente post veremos cómo hacer un distorsionador para guitarra eléctrica.
dijo:Materiales
- Una resistencia (R1) de 100 ohmios.
- Dos resistencias (R2 y R6) de 10 kilo Ohmios.
- Dos resistencia (R3 y R10) de 15 kilo Ohmios.
- Una resistencia (R4) de 2.2 kilo Ohmios.
- Una resistencia (R5) trimmer de 470 kilo Ohmios.
- Una resistencia (R7) de 33 kilo Ohmios.
- Una resistencia (R9) de 8.2 kilo Ohmios.
- Una resistencia (R11) de 5.6 kilo Ohmios.
- Seis condensadores electrolíticos (C1, C2, C4, C5, C6 y C8) de 10 mF/16V .
- Un condensador poliéster (C3) de 3.3 nF.
- Un condensador electrolítico (C7) de 227 mF/16V.
- Tres transistores npn (TR1, TR2 y TR3) del tipo BD546.
- Un interruptor de botón metálico (S1).
- Un potenciómetro doble logarítmico o lineal (P1) de 50 kilo Ohmios.
- 2 tomas o conectores jack de 6.33mm mono y de panel.
- Una fuente de 9V.
Construcción del distorsionador.. :
La construcción del distorsionador es sencilla. Primeramente, creamos una entrada con uno de los conectores y en serie colocamos el interruptor S1, luego realizamos dos divisiones dentro del circuito. La primera, mantiene el circuito abierto y no presenta distorsión, mientras que la segunda, cierra todo el circuito y permite disfrutar de la distorsión.
La construcción del circuito debe ser igual a la que podemos ver en el siguiente diagrama:
En una zona paralela al jack conector de salida, debemos ubicar una fuente de alimentación de 9V, que puede ser una batería de las cuadradas.
El circuito puede ser ubicado dentro de una caja metálica con recubrimiento interno, una caja plástica o acrílica, o de madera, y la podemos ubicar luego de un pre-amplificador u otro efecto para guitarra.
Cómo hacer una antena de TV:
En muchas situaciones, nos encontramos con baja recepción de señal de TV, lo cual, puede deberse a que nuestro equipo no cuenta con una buena antena. Afortunadamente, existen muchos planos para crear este tipo de dispositivos. A continuación, mostraremos cómo hacer una antena de TV simple, pero bastante eficiente, que mejorará considerablemente nuestra recepción.
dijo:
Materiales
- Tabla de madera de 20’’ de largo x 3.5’’ de ancho x 1’’ de grosor.
- 6 ganchos metálicos para ropa.
- 10 tornillos con tuercas.
- Un convertidor VHF Coaxial.
- Cable coaxial con sus respectivos conectores hembra en cada uno de los extremos del cable.
Armado de la antena de TV.. :
Comenzaremos nuestro proyecto, cortando 8 pedazos de alambre de gancho para ropa de unas 14 pulgadas, y dos trozos con una dimensión aproximada de 21 pulgadas cada uno.
Una vez hecho esto, colocamos los tornillos en la tabla, como podemos observar en la gráfica. Luego, de colocados los tornillos, tomamos los trozos de alambre de 14 pulgadas y creamos una especie de letra V con lados de 7 pulgadas. Colocamos cada unas de estas V, debajo de cada tornillo y ajustamos, apretando los tornillos.
Los dos alambres largos se utilizarán para conectar las V de alambre, como podemos ver en el diagrame de armado. En el centro de la tabla, colocamos dos tornillos que serán la terminal para el convertidor VHF, una vez hecho esto, conectamos el convertidor.
Ahora, fijamos nuestra antena en un lugar alto. Es recomendable que esté a 2 metros o más del techo o de la parte más alta de nuestra casa, ya que a mayor altura, mejor recepción, aunque esto dependerá del largo de nuestro cable coaxial.
Antes de colocar la antena, conectamos uno de los extremos del cable coaxial al convertidor VHF. El otro extremo, una vez fijada la antena, irá a nuestro TV.
Cómo hacer Luz estroboscópica con lámpara Xenón:
Los que seáis mucho de fiestas y discotecas, sabréis lo que es una lámpara estroboscópica, para los que no, una lámpara estroboscópica es una lámpara que lanza un flash cegador a un determinado ritmo, normalmente variable. Siempre podrás comprar una en eBay y ahorrarte el trabajo, pero ya perdería la gracia.
dijo:Hoy vamos a aprender a hacer una, para lo que necesitaremos:
- 1 resistencia de 1kO de 10w (R1).
- 1 potenciómetro de 500kO o 1MO (R2).
- 1 resistencia de 56kO de 1/2W al 5% (R3).
- 1 condensador electrolítico de 4,7µF 150V (C1).
- 1 condensador electrolítico de 22µF 250V (C2).
- 1 condensador de poliéster de 0,47µF 250V (C3).
- 2 diodos 1N4004 (D1 y D2).
- 1 tiristor C106B1 (SCR1).
- 1 lámpara de neón NE-2 (I1).
- 1 tubo intermitente de xénon (I2).
- 1 transformador de disparo de 4kV (T1).
- 1 interruptor de una posición (S1).
- 1 cable para un enchufe estándar (P1).
Como véis por los materiales necesarios, será un proyecto totalmente electrónico, así que los desconocedores abstenerse, o lanzarse a la aventura, porqué no…
Primero veamos un diagrama en bloques para hacerlo todo más claro y fácil de entender:
Los más avispados habréis visto que el circuito está preparado para trabajar a 115v, pero no os preocupéis porque simplemente tendremos que cambar la resistencia de entrada por una de 2k2O en vez de 1kO. Ésto lo podemos aprovechar para hacer un conmutador para variar entre loos 220v y los 115v, simplemente ponemos dos resistencias de 1kO en serie y le colocamos un conmutador.

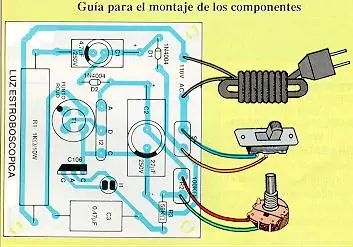

A continuación, podemos ver cómo irá el circuito montado:

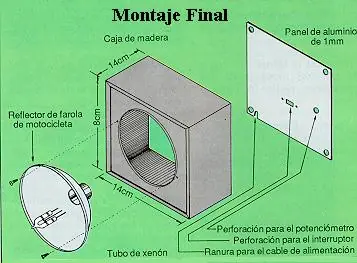

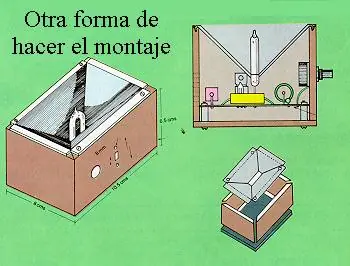

Si queremos tenerla para su uso, y no solo para experimentar, podemos hacerle una caja, aquí dos modelos:

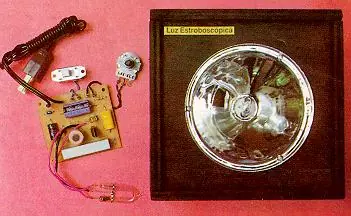

Después de esto tendrémos nuestra luz estroboscópica terminada y lista para su disfrute en nuestras fiestas, y si lo ves muy complicado, en eBay hay algunas a buen precio, pero no tan divertidas ;D
Cómo hacer un reseptor de radio a cristal: BUENISIMO.
Los receptores de radio son importantes dispositivos de comunicación, ya que permiten acceder a transmisiones en vivo y mantener la comunicación con el mundo entero. Lo fascinante de los receptores a cristal es que no requieren baterías, y son muy simples de armar. Hoy, veremos cómo hacer un receptor de radio a cristal.
dijo:Materiales
- Una botella de plástico de unos 7 cm de diámetro y una longitud de 15 a 30 cm.
- 15m de alambre de cobre esmaltado.
- Un diodo de germanio 1N34A.
- Un audífono de teléfono que no se esté utilizando.
- Conectores tipo cocodrilo.
- Un lápiz o barra de plástico.
- Una antena.
Armado del receptor de radio a cristal:
Lo primero que vamos a hacer , es perforar cuatro agujeros en la botella de plástico, a unos 2.5 cm de distancia entre ellos. Dos agujeros irán en la parte delantera, y los otros dos en la parte trasera de la botella.
Seguidamente, introducimos (en la parte superior de la botella) alambre esmaltado por los agujeros, fijamos bien y sacamos por lo menos 15 cm desde uno de los agujeros, mientras que del otro lado tendremos el resto del cable. Con el extremo largo del cable, realizamos cinco vueltas alrededor de la botella y al llegar a la quinta vuelta hacemos un lazo con el cable, dicho lazo lo fijamos a un lápiz.
Repetimos el procedimiento justo al lado con cinco vueltas más y así sucesivamente, hasta que logremos forrar los 15 cm de la botella. Pasamos el cable por los agujeros de la parte inferior, dejamos nuevamente 15 cm de distancia y cortamos. Una vez culminado el ensamblaje, retiramos el esmaltado del cable en los extremos libres para poder realizar conexiones. También, debemos retirar el esmalte de los lazos hechos en el aislante, para ello, nos ayudaremos con una lija.
Ahora, soldamos el diodo de germanio a la conexión de la parte inferior de la botella, y seguidamente, retiramos el aislante del terminal del cable del auricular del teléfono, donde encontraremos 4 cables, de los cuales, tomaremos el negro y el amarillo.
Tomamos uno de los cables seleccionados del auricular (el negro) y lo soldamos al diodo de germanio. El otro alambre (amarillo), lo conectamos al extremo de cable superior de la botella. Para que funcione, debemos conectar la antena con un conector cocodrilo y el otro extremo a uno de los lazos creados con anterioridad.
Realizamos una conexión a tierra, desde el extremo de cable de la parte superior de la botella, a través de una tubería o el tornillo de un tomacorriente. A estas alturas, ya deberíamos escuchar alguna estación de radio. Para cambiar o sintonizar, debemos cambiar el conector de lazo.

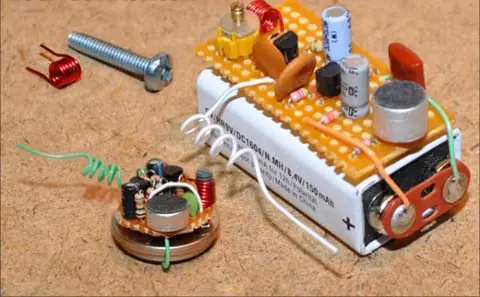

Cómo hacer un sistema para AUDIO remoto:
Muchas veces, cuando estamos disfrutando de nuestra música favorita o del audio de cualquier programa de TV y nos encontramos lejos del reproductor o aparato receptor, subimos el volumen para escucharlo a la distancia. El inconveniente surge cuando los demás miembros de la casa o compañeros de trabajo se quejan del elevado volumen. Si tuviésemos audífonos u otro sistema que nos permita escuchar nuestra música preferida a distancia solucionaríamos esta situación bastante común. En este artículo, veremos cómo hacer un sistema para audio remoto con pocos materiales y que nos permita sintonizar nuestro audio desde cualquier punto de la casa u oficina.
dijo:
Materiales
- 1 transistor BF494 (Q1)
- Un embobinado de 4 vueltas de alambre de 1mm sobre forma de 1 cm (L1).
- Un trimmer común (CV).
- Fuente de alimentación de 3V (B1).
- Un interruptor simple (S1).
- Una resistencia de 100kO (R1).
- Una resistencia de 33O (R2).
- Una resistencia de 22kO (R3).
- Una resistencia de 47O (R4).
- Un condensador de 4nF (C1).
- Un condensador de 4.7pF (C2).
- Un condensador de 100nF (C3).
- Un condensador de 47uF (C4).
- Un plug de circuito cerrado (J1).
- Una antena o barra metálica de 15 cm.
Armando nuestro sistema para audio remoto:
El armado de este dispositivo es bastante simple. Debemos colocar en serie a la fuente de alimentación, un interruptor, y luego, en paralelo a este arreglo, el condensador 4 (C4) y el condensador 3 (C3). Seguidamente, en uno de los extremos del arreglo conectamos el embobinado y el Zimmer en paralelo y estos en serie con el transistor y una salida adicional a la antena o la barra metálica.
De la conexión de la antena, sacamos un cable hacia la salida del transistor, pasando previamente por el condensador 2 (C2). Luego, conectamos en serie la resistencia 4 (R4). Los extremos de este arreglo, los conectamos en paralelo con las resistencias R2 y R3 que estarán conectadas en serie respectivamente y con una bifurcación entre ambas, que se conectará a la tercera salida del transistor y hacia la resistencia 1.
Entre R1 y R2 conectaremos el condensador C1, conectamos el plug y podremos enchufar nuestro dispositivo a cualquier salida de audio o de audífonos (de un TV o equipo de audio). Ahora, podemos sintonizar nuestra música desde cualquier reproductor FM que tengamos a la mano a un volumen más discreto, ya que lo tendremos cerca, e incluso le podremos conectar audífonos para escuchar audio a distancia.
Cómo hacer un cargador de dispositivos USB facil:
Entre los elementos de uso cotidiano para equipos electrónicos portátiles, tenemos a las baterías para gadgets. Contar con un cargador de baterías es una ayuda importante, sobre todo, cuando trabajamos a menudo con dispositivos que utilizan este tipo de alimentación eléctrica. A continuación, veremos cómo hacer un cargador de baterías para dispositivos USB.
dijo:

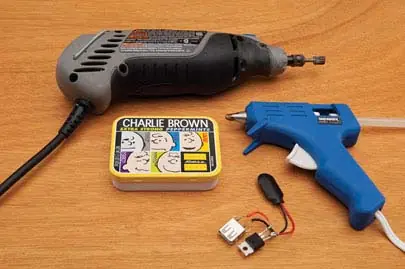

Materiales
- Una lata pequeña para guardar el cargador de baterías.
- Un clip para baterías de 9V.
- Un regulador de voltaje de 5V.
- Un conector USB hembra.
- Alambre de cobre con aislamiento.
Creando nuestro cargador de baterías:
Lo primero que haremos, será manipular la lata para lograr una carcasa personalizada para nuestro cargador, haremos un agujero en la parte lateral de la lata para fijar allí el conector USB.
Luego, debemos crear el circuito dentro de la lata, de modo que podamos protegerlo y darle un aspecto bastante atractivo a la vista. El primer paso es colocar una batería de 9V dentro de la caja, dicha batería la podemos fijar con silicona o con cinta pegante. Luego, es momento de realizar conexiones para crear el circuito, un cable irá del polo positivo de la batería al conector de entrada del regulador de voltaje (Vin). Del conector de salida de dicho regulador (Vout) realizaremos una conexión al USB hembra.
Seguidamente, unimos el conector que queda libre en el regulador de voltaje con el polo negativo de la batería y de esa unión, llevamos una conexión hasta el polo libre del USB hembra, de esta manera, tendremos listo nuestro circuito.
Ahora, sólo debemos conectar nuestros gadgets al cargador y podremos recuperar la potencia perdida, es un circuito bastante simple que podemos ir renovando cada vez que la batería de 9V se descargue.
Debemos destacar que al ser la batería de 9V, debe darle una alimentación más que suficiente a los dispositivos USB, ya que este tipo de elementos sólo requieren una alimentación cercana a los 5 voltios, por lo tanto, podremos disponer de energía para nuestros gadgets cuando no estemos cerca del PC para cargarlos.
Cómo hacer un micrófono sencillo:
Transmitir la voz a través de cables es un concepto heredado del invento de Bell, el teléfono. En la actualidad, existe una enorme cantidad de dispositivos electrónicos que utilizan el micrófono para capturar y transmitir sonido a través de redes de cableado, hasta un altavoz que tenga la capacidad de codificar las señales y convertirlas nuevamente en sonido. En este artículo, veremos cómo hacer un micrófono sencillo.
dijo:
Materiales
- Cilindro plástico como el de los rollos de fotografías.
- Tres barra de grafito.
- Un altavoz.
- Cables.
- Una fuente de 12 V.
Creando nuestro micrófono casero:
Para comenzar nuestro montaje, tomamos el cilindro de plástico y lo atravesamos con dos barras de grafito (Previamente, habremos realizado un par de agujeros), las fijamos bien, que sobresalgan bastante sobre el cilindro plástico.
El siguiente paso, es realizar el cableado de nuestro micrófono. Para ello, conectamos una de las barras de grafito a uno de los polos de la fuente de alimentación, mientras la otra barra de grafito irá conectada a una de las entradas del altavoz.
Ahora, debemos colocar un cable entre el polo libre de la fuente de alimentación y el altavoz. De esta manera, cerraremos el circuito y casi tendremos listo nuestro micrófono casero.
Seguidamente, colocamos la tercera barra de grafito entre las dos primeras barras de manera perpendicular, permitiendo que las tres barras estén en contacto entre sí y se mantenga el circuito cerrado.
Sólo falta realizar la experiencia. Para ello, hablaremos cerca del micrófono y podremos escuchar como se amplifica la voz en el altavoz.
Cómo funciona:
El funcionamiento es bastante simple, al hablar cerca del micrófono, las ondas sonoras llegan a la barra perpendicular y se crea una variación de presión que se transmite a través de las barras de grafito, creando una resistencia eléctrica que se basa en la ley de Ohm (V=I*R). Estos cambios llegan al altavoz en forma de impulsos eléctricos que nuevamente son codificados como ondas sonoras.
Cómo hacer una bomba de humo casera:
En muchas películas, series televisivas, conciertos, hemos visto que utilizan bombas de humo como efectos especiales. Existe un experimento simple de química que nos permitirá crear nuestra propia bomba de humo, que podemos utilizar en una feria de ciencias o para divertirnos en casa.
dijo:Materiales
- Nitrato de potasio.
- Azúcar impalpable.
- Papel.
- Una mecha.
Creando nuestra bomba de humo:
Es importante tener en cuenta que este experimento debemos hacerlo en un lugar abierto o al aire libre para evitar cualquier asfixia. También, se debe tener cuidado con los ojos, es por esta razón, que es recomendable utilizar lentes de seguridad y por último, tomar las precauciones necesarias para trabajar con fuego. Si es un niño el que hace el experimento, debe hacerlo en presencia de un adulto.
El primer paso para crear nuestra bomba de humo casera, es tomar un poco de nitrato de potasio y colocarlo en un mortero y con ayuda de este artefacto moler el nitrato de potasio hasta lograr un polvo bien fino.
Luego, tomamos dos cucharadas de nitrato de potasio (que acabamos de moler), las colocamos en un recipiente y las mezclamos con tres cucharadas de azúcar impalpable, hasta obtener una mezcla bien integrada.
Seguidamente, colocamos parte de esta mezcla en un trozo de papel y con cuidado colocamos una mecha que puede ser casera, una vez hecho esto, envolvemos la mezcla como si se tratase de un paquete de papel y ya tendremos lista nuestra bomba de humo casera.
Es momento de encender la mecha y ver como sale humo a grandes cantidades, como si se tratase de una cortina de humo como las que se ven en las películas.
Seccion PC: (2)
(1) Cómo hacer un conector frontal USB para tu PC:
En la actualidad, es muy común contar con una enorme cantidad de dispositivos USB para nuestros ordenadores, por lo cual, es vital contar con conectores extra para nuestros PC’s, sobre todo si estos equipos son un poco antiguos. En este artículo, veremos cómo hacer un conector frontal USB para tu PC de manera simple, sencilla y en pocos minutos.
dijo:Materiales
- Conector 2×5 (o el que permita nuestra placa madre).
- Cable plano de 10 hilos.
- Tarjeta PCI vieja o que no esté en uso.
Cómo hacer el conector USB frontal:
Primeramente, tomamos la carcasa frontal del PC y con ayuda de una tarjeta PCI vieja, calcamos la abertura de esta tarjeta en la parte frontal de la carcasa. Luego, con un cortador o cuchilla abrimos un agujero en la carcasa.
Ahora ya estamos listos para trabajar, tomamos la tarjeta PCI vieja y le cortamos o extraemos los conectores. Seguidamente, y siguiendo el esquema que presentaremos a continuación, procedemos a conectar el cable plano al conector extraído y el otro extremo al conector 2×5.
Para fijar bien las conexiones, debemos utilizar un soldador de estaño de modo que fijemos bien los contactos. Una vez hecho el trabajo, colocamos el conector 2×5 en la placa madre, en uno de los enchufes dispuestos para este tipo de conexión.
Ahora, sólo resta fijar el conector de la tarjeta PCI vieja al agujero frontal de la carcasa con ayuda de cinta de pegar transparente y silicona.
Una vez bien fijo el conector, cerramos la carcasa del ordenador, lo encendemos y dejamos que se inicie correctamente el sistema operativo. Sólo resta probar nuestro puerto frontal conectando una memora flash USB o cualquier otro dispositivo USB.
Es importante recordar que la tarjeta PCI vieja puede estar averiada, pero los conectores deben estar en buen estado para que el nuevo contacto frontal funcione. Si no contamos con la tarjeta, podemos adquirir directamente un conector USB hembra en una tienda de suministros electrónicos.
Esta pequeña modificación de un ordenador es simple y funcional, ya que podemos disponer de conectores frontales USB para equipos un poco antiguos que no cuenten con este tipo de dispositivos.
(2) Cómo hacer un lector de tarjetas SD casero:
Actualmente, es muy común contar con diversas tarjetas de memoria SD, ya sea para nuestros teléfonos móviles, cámaras digitales, entre otros dispositivos. Los lectores de tarjetas son una alternativa bastante interesante para acceder a los datos guardados en dichas tarjetas, sin tener que conectar el dispositivo a nuestro PC vía USB. En este artículo, veremos cómo hacer un lector de tarjetas SD casero que nos servirá como un buen proyecto de electrónica y como una alternativa simple para leer nuestras tarjetas de memoria rápidamente.
dijo:
Materiales
- Un cable de conexión IDE (de los utilizados por disqueteras de PC).
- Una tarjeta de memoria SD.
Armando nuestro lector de tarjetas SD casero:
Buscamos un cable de conexión IDE de los que utilizan las disqueteras de 3 ½ pulgadas de los ordenadores antiguos, este será la base de nuestro conector. Podemos adquirirlo en una tienda de ordenadores o simplemente, sacarlo de un equipo viejo que ya no estemos utilizando.
Como podemos ver, este tipo de cable es completamente plano y está integrado por cables muy finos que son utilizados para transferir información de una unidad de almacenamiento masivo a la placa madre del PC. El cable IDE cuenta con un conector dirigido al ordenador y otro(s) para la(s) disquetera(s). Una de las características de estos conectores, es que pueden ser conectados a las tarjetas SD con mucha facilidad.
Colocamos una tarjeta SD en el conector del cable que está originalmente orientado a conectar las disqueteras, y con un marcador fino, marcamos los cables que están en contacto con la tarjeta SD.
Una vez identificados estos cables, cortamos aquellos cables que no estén identificados y los retiramos del conector, de tal manera que sólo queden los cables que estarán en contacto con los conectores de la tarjeta de memoria SD.
Luego, procedemos a identificar los pines de conexión de la tarjeta con una etiqueta o cualquier otra marca que nos indique el lugar en donde debemos conectar la tarjeta SD, y nuestro lector de tarjetas SD casero estará casi listo.
Seguidamente, conectamos el cable al ordenador (es decir, en la ranura de la placa madre predeterminado para conectar este tipo de cable) y sacamos el cable de nuestro conector fuera de la carcasa del ordenador, de manera que podamos conectar las tarjetas de memoria cada vez que deseemos.
Funcionamiento:
El funcionamiento es similar al de una disquetera. Cada vez que insertemos una tarjeta de memoria SD, podremos realizar la lectura de datos de forma sencilla, accediendo a los datos como si se tratase de los datos de un disquette.
Bueno Taringa! eso fue todo en este post.
Espero que les halla gustado mucho, lo que mas me gusto fue el Auto a control
Proximo post:
Lo que muchos no saben del GTA:SA. [2da Parte]
1ra Parte:
Saludos.
Recomenda!
