Fuente de alimentacion con fuente de pc
Las características de esta fuente son:
+5V 30 A
+12V 15 A
+3,3V 22 A
Esto hace que se pueda tener una buena fuente de alimentación a bajo coste.
Después de recorrer infinitos foros buscando una fuente de alimentación de potencia se ven infinidad de foros que explican como hacer una fuente de alimentación con una fuente de ordenador. Por un rastro se busca una placa base averiada para extraer el conector. Para desoldarlo no hay nada mejor que calentar con una pistola decapante. Cuando está la soldadura brillante se le da un golpe sobre cualquier objeto a la placa y el conector cae libremente. Si queda algo de estaño se puede retirar con el soldador.
Ahora ya podemos conectar sin tener que cortar los cables. De esta forma se puede conectar y desconectar fácilmente.

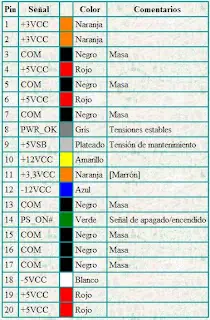

La correspondencia del conector es la siguiente:
Al tomar tensiones entre la patilla 14 y masa (com) vemos que hay casi 5V. ¿Qué ocurre si cuenteamos entre la 14 y la 13?
!!!El ventilador se pone en marcha!!!. Esto significa que ha arrancado.
Comprobamos la tensión entre la masa y la patilla 8 una vez puenteado y hay 10V aproximadamente. Esto significa que las tensiones están estabilizadas.
Se puede colocar una resistencia y un diodo led para saber y ver que la fuente ha arrancado y las tensiones se encuentran estabilizadas.
Ahora le toca a las demás tensiones.
Ahora sólo queda montar el conector en una placa y conectar la fuente para poder disfrutar de una fuente de alimentación de potencia a bajo coste. Y encima es CORTOCIRCUITABLE. Al cortocircuitar se corta la alimentación y para poder restablecerla hay que quitar el puente y volver a puentear el 14 con el COM. Con un interruptor se queda de maravilla.
