Voy a explicar paso a paso como cambie una placa base de un equipo que me estaba dando muchos problemas de apagados, reinicios, pantallazos, etc...
El problema venia al intentar instalar windows XP desde 0.
El equipo se reiniciaba en mitad de la instalación continuamente, por lo cual, opté por cambiar la placa por una nueva siguiendo estos pasos.
Este es el equipo en cuestión con la placa que voy a instalar
La placa que voy a instalar es una ASRock G31M-GS R2.0
Se que no es nada del otro mundo pero el lo que tenia...
Bien pues la placa viene como todas.
- CD de instalación
- Cable SATA
- Cable IDE
- Manual de Usuario de la Placa
- Palca trasera (embellecedor)
- Placa Base
Abrimos la tapa lateral, para dejar a la vista la placa vieja.
Bien, pues lo primero que tenemos que hacer, es desconectar los concectores de 4 Pines y el Conector de 24 Pines que van desde la Fuente de Alimentación a la Placa como muestro en estas 2 imagenes:
Pasado este punto, quitamos los conectores de Alimentación de la unidad de DVD, Discos Duros, Disquetera si las hay, ventiladores adicionales, etc...
Con esto conseguimos que la placa quede a la vista sin ningun cable que nos moleste a la hora de manipular en la placa...
A continuación quitamos los conectores SATA del Disco Duro y los Conectores IDE de DVD
En este caso, también tenemos que quitar la Tarjeta Gráfica, ya que viene en el zocalo de PCI Express, y nos molesta para poder quitar la placa base.
Suelen ir fijadas con un tornillo y no todas las placas llevan una sujección adicional para quitarla
Las dos imagenes que se muestran a continuación con muchos cables pequeños y conectores, son los del panel frontal de nuestra torre. Se incluyen USBs, conectores de AUDIO, MICROFONO, Firewire, Lectores de Tarjetas de Memoria, Botón de Encendido del PC, Botón de Reset, etc...
Debemos desenchufarlos todos. Mas tarde se explicará como conectarlos en la nueva placa.
Ya tenemos la placa despejada de cables para proceder a desatornillarla...
Vamos a quitar tambien los modulos de Memoria RAM aunque se pueden quitar una vez retirada la placa base.
Tiramos hacia atras de las dos pestañas que lleva el zocalo de memoria de la placa y el Modulo de Memoria se levantará...
-----------------------------------------------------------------------------------------------------------------------------
Es hora de quitar los tornillos que sujetan la placa base a la caja
Una vez retirados los 8 tornillos que lleva esta placa, procedemos a quitar la placa de la cala de nuestro PC
Y ya tenemos todo sobre la mesa...
Vamos a quitar ahora el Cooler que protege nuestro precioso micro de calentones indeseados.
Lo primero es desenchufar el cooler de la placa...
Una vez desenchufado, procedemos a quitar las fijaciones o anclajes del cooler que lo sujetan a la placa.
En este caso al ser fijación son socket 775. Llevan 4 fijaciones que se quitan al girar en sentido contrario a las agujas del reloj. De todos modos viene una flecha en cada anclaje indicandolo.
Alquitar estos 4 anclajes, nuestro Cooler se prodrá retirar y deja a la vista nuestro Microprocesador.
En las próximas imagenes muestro como retirar el Micro del Socket de la Placa...
Como podeis ver, el micro tiene restos masilla térmica.
Estos restos de masilla los vamos a quitar con un paño seco. Yo he utilizado papel higienico para que no queden restos de pelillo ni pelusa, etc...
Nuestro Micro ha quedado reluciente....
Hacemos lo mismo con el disipador del cooler...
IMPORTANTE!!! Siempre que se cambie el Micro o el Cooler, en conveniente limpiar los restos de masilla térmica y aplicarsela nueva...
Evitarán muchos problemas... Si el cooler ha estado mucho tiempo puesto, acumula mucha suciedad. Esta hace que el ventilador gira mas despacio, lo que puede ocasionar que el equipo se nos caliente y sufra apagons.
Aprovecho que tengo un compresor para soplarlo bien fuerte y dejarlo limpio antes de colocarlo en la placa nueva

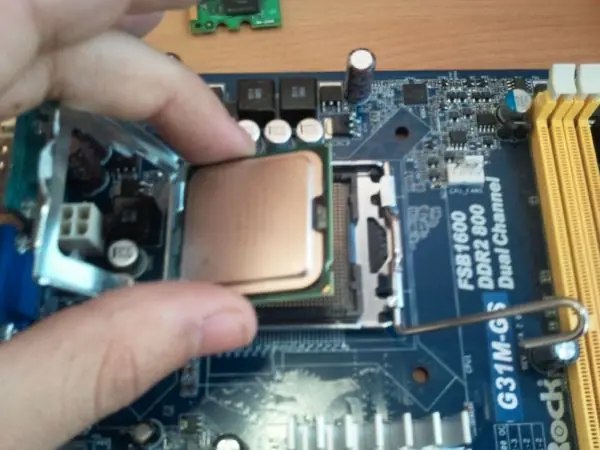

Preparamos la placa nueva y vamos a poner el microprocesador...
Aplicamos la masilla térmica
IMPORTANTE!!!!. La camtidad de masilla térmica a utilizar...
No se trata de cubrir el Microprocesador de masilla y que se salga por todos los lados. Ni tampoco de quedarnos cortos y que no realice bien su función.
Esta es la cantidad de Masilla que suelo aplicar para este tipo de Micros
Es un Core 2 Duo a 2.13 Ghz.
Seguidamente procedemos a poner el cooler en su sitio...
Una vez puesto en su sitio, tenemos que empezar a apretar los 4 anclajes para que se queden sujetos a placa por la parte trasera. Deben sobresalir como se ve en la imagen por detras...
Una vez realizado esto, giramos las cuatro pestañas que trae el cooler que es lo que dará fuerza a la sujección.
Vamos a conectar el cooler a la placa nueva por medio de este conector..
Vamos a poner también la Memoria RAM en su zocalo para que nos moleste menos luego.
Dependiento del tipo de memoria lleva una forma u otra. En este caso es DDR2. Se coloca en su sitio con las pestañas del zocalo tiradas hacia atras y apretamos la memoria hacia abajo. Las pestañas se cerraran automaticamente al realizar la presión.
En la parte trasera de nuestra CPU viene una chapa. Esta es de la placa anterior.
La empujamos hacia dentro de la caja y se soltará...
Con esto tendremos el hueco libre para la chapa que trae la nueva placa
Colocamos la nueva chapa en su posición...
colocamos la nueva placa en su sitio dentro de la caja para que quede ajustada en su nueva ubicación.
Y la fijamos a la caja con los tornillos que quitamos de la anterior.
Una vez puesta la placa en su sitio y fijada nos encontramos con todos los cables que tenemos que colocar ahora en su sitio.
Bien, pues para esto es el manual de la placa. para que nos diga como deben de ir colocados todos los cables si queremos que funcionen bien los botones de POWER, RESET, USBs, Audio, etc...
Los cables vienes marcados con unas letras que sulen coincidir con lo que pone en la placa.
Concectaremos entonces todo esos pequeños cables.
Vamos a hora a conectar los conectores de corriente de la fuente de alimientación a la nueva placa.
Conectamos el de 24 pines.
Y el de 4 pines.
Conectamos entonces los conectores de corriente del disco duro.
Y de la unidad de DVD
Ahora conectamos el cable SATA al conector SATA1 de la placa.
Y el cable IDE correspondiente a la unidad de DVD
En este caso tambien conecto el del ventilador adicional que trae la caja de este PC
---------------------------------------------------------------------------------------------------
Un consejo...
Una vez conectados todos los cables, particularmente me gusta agruparlos y sujertarlos con alguna brida para que el aire circule mejor dentro de la caja. Y tambien por estética, queda mucho mejor si está todo bien colocado...
Vamos a pinchar ahora nuestra tarjeta gráfica...
Al ser la placa diferente, es probable que no coincida con la ranura que teniamos antes por lo que debemos quitar si nos hace falta para que nos quede hueco libre.
La fijamos bien al zocale de la placa y la atornillamos.
Como vemos nos ha quedado el hueco vacio donde estaba antes colocada..
Por suerte siempre tengo alguna chapa guardada para estos casos.
Ahora si lo tenemos completo.
Cerramos la tapa lateral de nuestro PC
Y de momento hemos terminado el montaje
Vamos ahora a comprobar para mi algo muy importante. Si todo ha ido bien, el PC deberia encender sin ningun problema. Bien pues lo encendemos y entramos en la BIOS de para comprobar algunas cosas.
Comprobamos la Temperatura del Micro. Esto depende de si hemos puesto bien el cooler o de si hemos aplicado una cantidad de pasta térmica adecuada. Nada mas encenderla marca 28º, que es una temperatura buenisima para este tipo de microprocesadores. Nos esperamos un poco para ver que la temperatura no sube demasiado.
Ajustamos la fecha y la hora.
Nos aseguramos de que nuestro Disco Duro y nuestra unidad de DVD-ROM han sido reconocidas.
Guardamos los cambios y salimos de la BIOS
Nuestro PC ya estaria montado. Ahora vamos con el Software para saber si nuestro problema que teniamos al cambiar la placa, se ha solucionado. Ya que como os comenté, el Pc se reiniciaba al intentar instalar el Sistema Operativo.
Vamos entonces.
Encendemos el PC y le decimos de que el boot sea desde nuestra unidad de DVD que previamente hemos metido el CD Bootable con el Sistema Operativo (Windows en este caso).
Instalamos en Sistema Operativo con los pasos necesarios, que ahora no vienen al cuento.
Y parece que todo ha ido bien no creeeis???
