Hola compañeros Taringueros! les comparto esta idea que se me ocurrio realizar cuando mi hermano me regalo un stereo que no utilizaba.
Este es el Stereo USB y Radio (no tiene CD)
Lo primero que hice fue construir una caja de madera para poder colocar el stereo y una fuente de pc que alimente al stereo, las medidas las obtuve luego de medir lo que ocuparia el stereo con la fuente, y ademas le deje un espacio extra para que circule el aire dentro del equipo.
Como no tengo maquinas especiales una vez hechas las medidas de las 6 tapas de la caja las lleve a cortar en una maderera. El espesor de la madera es de 9mm y de la tapa trasera de 3 , recomiendo eseas medidas, pero unas parecidas tambien estaria bien.
Recomiendo armar la caja con tornillos para poder desarmarla en caso de quererle hacerle alguna modificación.
La fuente de pc tiene 12 V de Corriente Continua (DC), que es justo lo que necesitamos para que funcione el Stereo
Le hice un rectangulo en el frente de la caja de las medidas exactas del stereo para que cabiera justo. Y tambien le hice unas "aeroventilas" que nos van a servir para que la fuente "respire
Tambien hice los agujeros en la tapa trasera para poder colocar las fichas de salida de audio y el boton de encendido de la fuente (ya que esta no lo trae incorporado)
Y abajo los agujeros correspondientes para el ventilador (cooler) y el enchufe de la fuente
Bien, el stereo trae sus cables traseros que corresponden a la alimentacion y a los parlantes.
Ahora luego de colocar el stereo en la tapa delantera tenemos que conectar los cables de alimentacion a la fuente y los cables que irian a los parlantes a las fichas de audio.
No se peocupen porque los cables estarian diferenciados por colores y el stereo mismo tiene la indicacion de cada cable.
El cable blanco indica "Front Left" osea delantero izquierdo entonces los conectamos en la ficha de audio de la tapa trasera izquierda. El gris Indica "Front Right" entonces lo conectamos en el derecho.

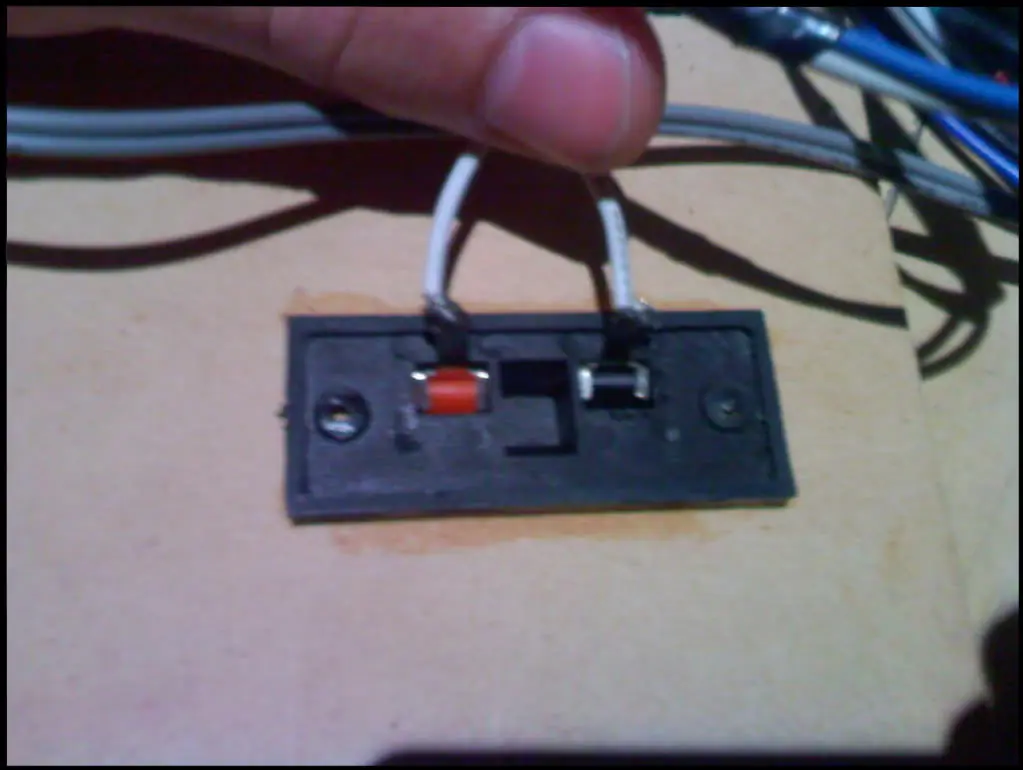

Pero atencion, el cable que este pintado con una linea negra es el cable de audio negativo iria en el conector negro de la ficha y el otro en el rojo.
Ahora tenemos que conectar el stereo a la fuente para que provea la energia.
Ya sabemos que la fuente nos puede porveer de 12 volt, el cable de de 12v son los de color amarillo en la fuente, entonces tenemos que conectar el cable amarillo de la fuente al cable amarillo y rojo del stereo (el rojo es de DC y el amarillo es el que iria a la bateria del auto) y el cable negro de la fuente en el cable negro del stereo que seria de masa.

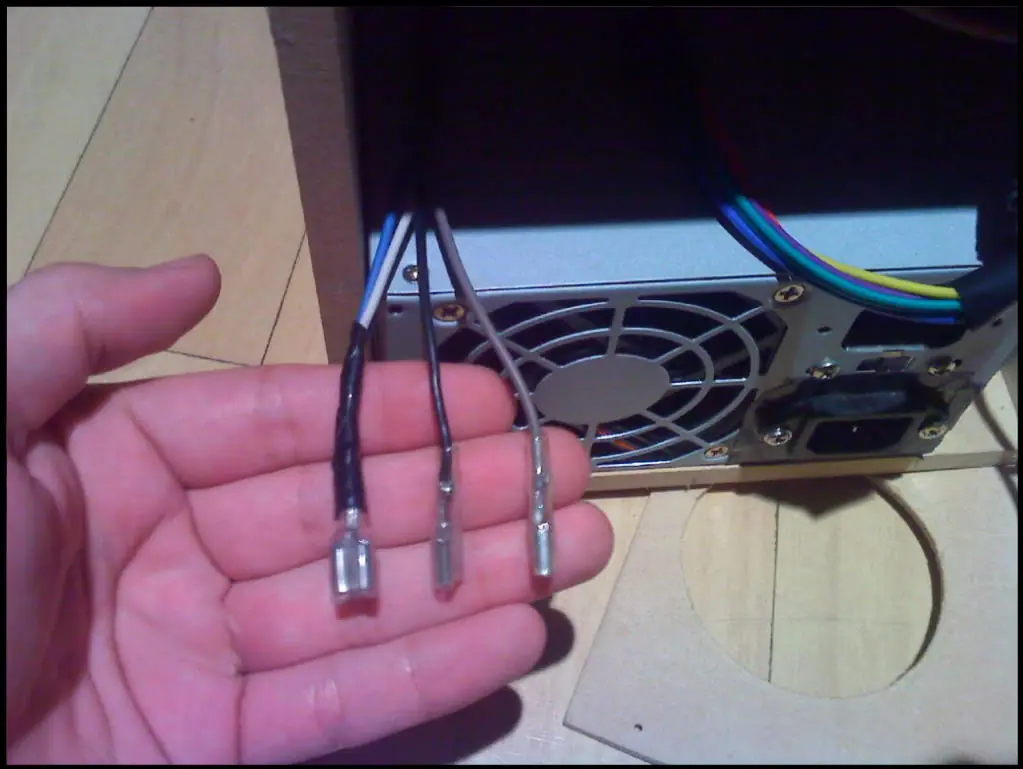

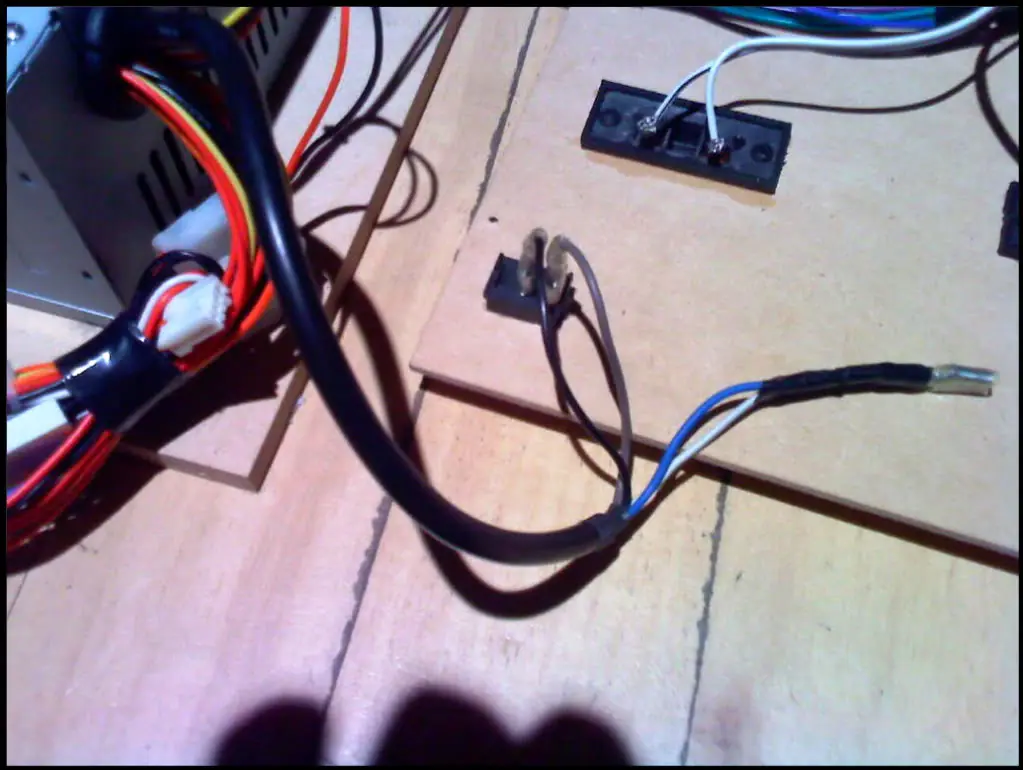

Ahora hacemos la conexion de la fuente con el boton de encendido, en mi caso tengo una fuente AT, hay que puentiar (conectar) el cable blanco con el azul o el marron con el gris, y luego conectar los dos cables que nos queda sueltos en el boton uno en cada lugar es indiferente cual en cual.
En caso de tener una fuente ATX hay que utilizar el conector verde y uno negro para conectar al boton de encendido, tampoco no importa como lo conectemos sino lo que importa es que hagan puente entre los cables cuando cerremos el circuido del boton de encendido, es decir cuando lo pongamos en la posicion de prendido.

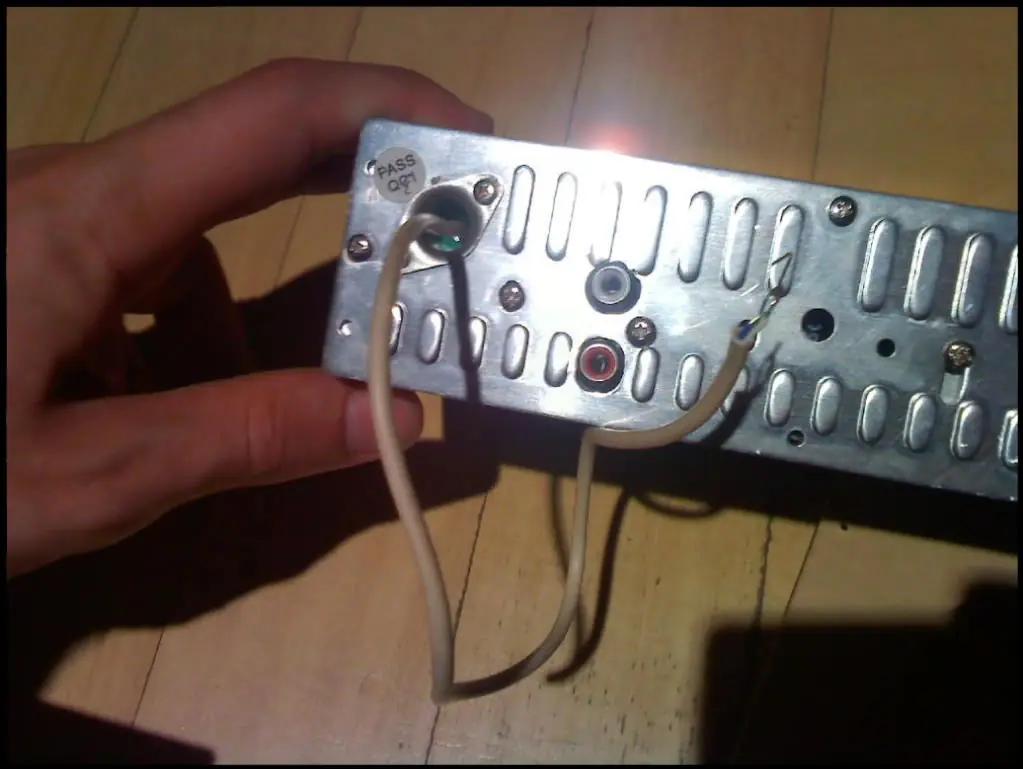

Por ultimo pueden poner el cable de la antena de la radio, va conectado detras del stereo, y pueden ponerle cualquier tipo de cable.

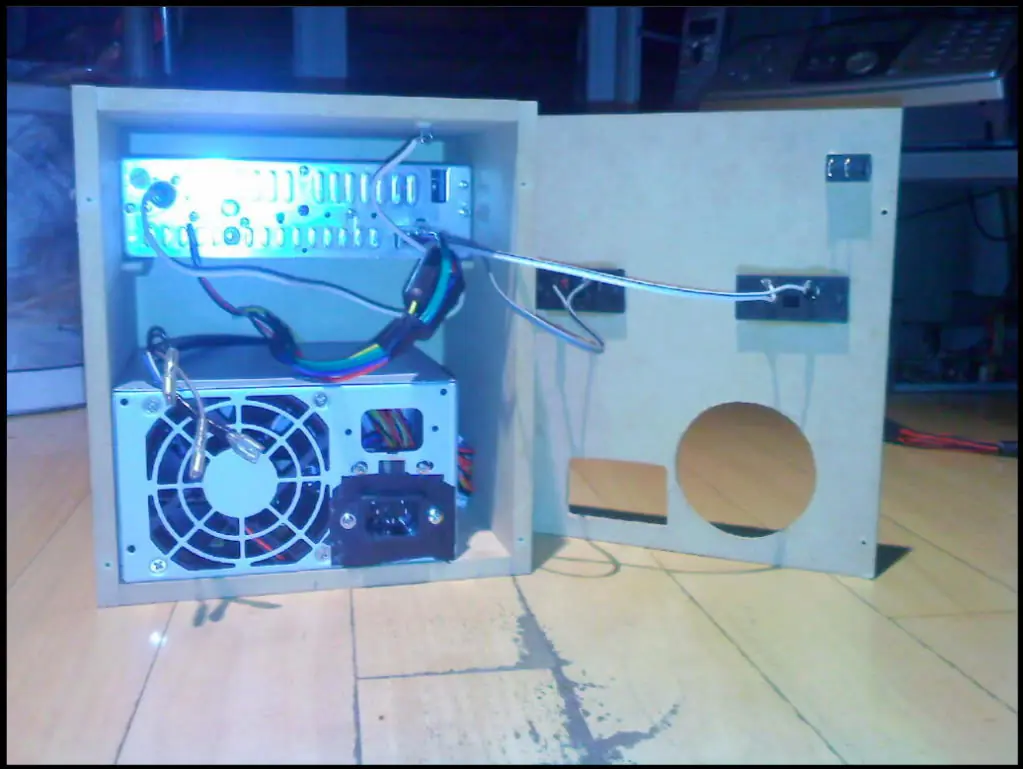

La caja con la fuente atornillada a la tapa inferior quedaria asi.
Una vez conectados todos los cables la cerramos.

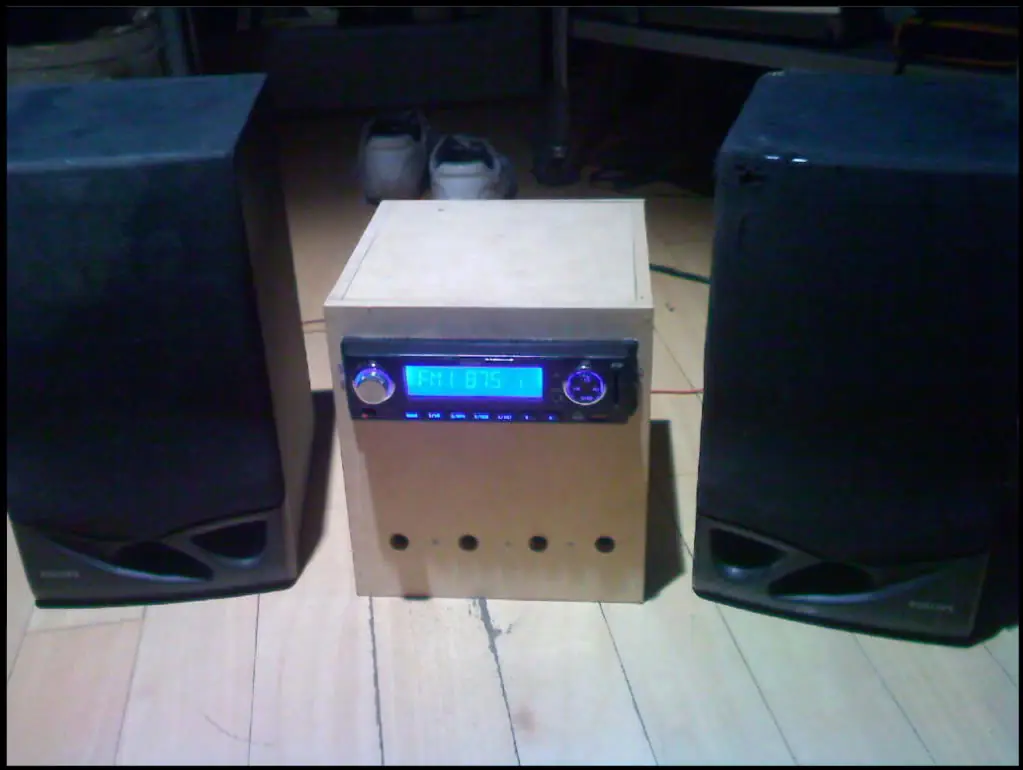

Y ya tenemos todo, lo unico que nos falta es encenderlo y conetarle unos buenos parlantes ya que todos los stereos tiene bastante potencia como para que suenen bien estos parlantes que les puse.
Este es el Stereo USB y Radio (no tiene CD)
Lo primero que hice fue construir una caja de madera para poder colocar el stereo y una fuente de pc que alimente al stereo, las medidas las obtuve luego de medir lo que ocuparia el stereo con la fuente, y ademas le deje un espacio extra para que circule el aire dentro del equipo.
Como no tengo maquinas especiales una vez hechas las medidas de las 6 tapas de la caja las lleve a cortar en una maderera. El espesor de la madera es de 9mm y de la tapa trasera de 3 , recomiendo eseas medidas, pero unas parecidas tambien estaria bien.
Recomiendo armar la caja con tornillos para poder desarmarla en caso de quererle hacerle alguna modificación.
La fuente de pc tiene 12 V de Corriente Continua (DC), que es justo lo que necesitamos para que funcione el Stereo
Le hice un rectangulo en el frente de la caja de las medidas exactas del stereo para que cabiera justo. Y tambien le hice unas "aeroventilas" que nos van a servir para que la fuente "respire
Tambien hice los agujeros en la tapa trasera para poder colocar las fichas de salida de audio y el boton de encendido de la fuente (ya que esta no lo trae incorporado)
Y abajo los agujeros correspondientes para el ventilador (cooler) y el enchufe de la fuente
Bien, el stereo trae sus cables traseros que corresponden a la alimentacion y a los parlantes.
Ahora luego de colocar el stereo en la tapa delantera tenemos que conectar los cables de alimentacion a la fuente y los cables que irian a los parlantes a las fichas de audio.
No se peocupen porque los cables estarian diferenciados por colores y el stereo mismo tiene la indicacion de cada cable.
El cable blanco indica "Front Left" osea delantero izquierdo entonces los conectamos en la ficha de audio de la tapa trasera izquierda. El gris Indica "Front Right" entonces lo conectamos en el derecho.
Pero atencion, el cable que este pintado con una linea negra es el cable de audio negativo iria en el conector negro de la ficha y el otro en el rojo.
Ahora tenemos que conectar el stereo a la fuente para que provea la energia.
Ya sabemos que la fuente nos puede porveer de 12 volt, el cable de de 12v son los de color amarillo en la fuente, entonces tenemos que conectar el cable amarillo de la fuente al cable amarillo y rojo del stereo (el rojo es de DC y el amarillo es el que iria a la bateria del auto) y el cable negro de la fuente en el cable negro del stereo que seria de masa.
Ahora hacemos la conexion de la fuente con el boton de encendido, en mi caso tengo una fuente AT, hay que puentiar (conectar) el cable blanco con el azul o el marron con el gris, y luego conectar los dos cables que nos queda sueltos en el boton uno en cada lugar es indiferente cual en cual.
En caso de tener una fuente ATX hay que utilizar el conector verde y uno negro para conectar al boton de encendido, tampoco no importa como lo conectemos sino lo que importa es que hagan puente entre los cables cuando cerremos el circuido del boton de encendido, es decir cuando lo pongamos en la posicion de prendido.
Por ultimo pueden poner el cable de la antena de la radio, va conectado detras del stereo, y pueden ponerle cualquier tipo de cable.
La caja con la fuente atornillada a la tapa inferior quedaria asi.
Una vez conectados todos los cables la cerramos.
Y ya tenemos todo, lo unico que nos falta es encenderlo y conetarle unos buenos parlantes ya que todos los stereos tiene bastante potencia como para que suenen bien estos parlantes que les puse.
Disculpen los errores del post, pero es uno de mis primero tutoriales que subo a taringa
