Una estación de soldadura
Explicación del circuito y su montaje:
Cuantas veces nos hemos quemado con el soldador.....?
¿Cuántas horas o días se ha quedado enchufado, calentando nuestro taller.....?
¿Cuánto cuesta una ESTACIÓN DE SOLDADURA....?
Estas preguntas nos habrán sorprendido alguna que otra vez, la tercera pregunta asusta para dar un infarto, he visto unas cuantas , y nooooo¡¡¡, no sueldan ellas solas, si soldaran solas quizás merecerían la pena, pero enchufadas a ellas están nuestros queridos y muchas veces olvidados soldadores, digo olvidados por que nos preocupamos mucho de alimentadores con un rizado inferior a 1 micro Voltio y con el soldador hacemos agujeros en plásticos, ENCENDEMOS CIGARROS, y cualquier otra cosa que se nos pase por la cabeza. He aquí el montaje de una estación de soldadura por cuatro duros.....(o casi).
Para variar la temperatura de nuestro soldador, solo hemos de variar el voltaje que le aplicamos ( que tontería no? ), pues le ponemos un regulador de voltaje de 220 V y ya está. Con esto conseguimos tener el soldador predispuesto con una temperatura inferior, con lo cual no sufre la resistencia de calentamiento ni la punta de soldadura pero que conseguirá un rápido calentamiento al elevar su alimentación a 220 V , elevando la temperatura a su normal funcionamiento en breves segundos. Pues esto es quizás la función principal de muchas estaciones de soldadura que nos aterrorizan en precio.
En este montaje he dispuesto dos conectores de alimentación, uno para el soldador y otro para desoldador u otro soldador. ( o una bombilla que nos ilumine ). También aquí quiero hacer el inciso, de que regulando la temperatura de nuestro soldador, lo hemos convertido en varios soldadores, pues regulando la temperatura podemos utilizar un soldador de 25 o 30 Watios, que es lo normal en electrónica valvulera, en otro de 15 W.....10 W......5 W para aplicaciones más precisas, piezas a soldar más pequeñas como las resistencias o condensadores miniatura que se utilizan actualmente en muchos circuitos, y a las que les aterran los soldadores de 30 W, quedándose a ellos pegadas, con la consiguiente destrucción del componente.

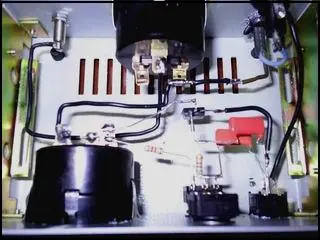

En las fotos se ve, he hecho dos reguladores de Voltaje, uno para cada enchufe, los he “soldado al aire” pues el circuito es muy sencillo y por que no tenia circuito perforado (domingo por la tarde).
El circuito es el mismo, pero los potenciómetros son diferentes, uno es con conmutador, el motivo es que la toma frontal , para el soldador habitual es regulable en temperatura de reposo y al sacar el interruptor del soporte “cruza el regulador” conectándose a 220 V con lo cual en unos segundos lo tenemos a la temperatura adecuada.

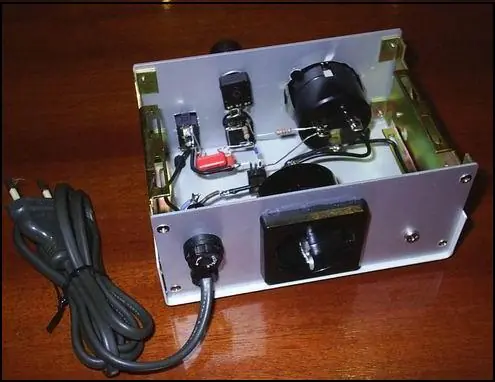

La toma posterior (foto arriba) es regulable en temperatura y al accionar el potenciómetro en apagado se acciona el interruptor que hace “cruzar “ el regulador conectándose a 220 V , teniendo así una toma de corriente a 220 V, con lo cual podemos utilizar esta toma para un desoldador o para conectar cualquier bombilla incandescente u otro dispositivo, todo ello tiene un interruptor general 0/1 para desconectar todo el dispositivo regulador de temperaturas.
Si quieren pueden poner una escala en los potenciómetros, el soldador de 30 W. alcanza una temperatura de 400 grados Centígrados a 220 V, si con un medidor de voltaje medimos en los bornes 110 voltios tendremos una temperatura en el soldador de unos 200 grados, si medimos 55 V. tendremos unos 100 Gº aproximadamente.
En la parte posterior, he puesto un jack hembra, conectado a masa, por si queremos proteger nuestros circuitos conectándolo a la masa o chasis del aparato a soldar, eliminando así electricidad estática de nuestro soldador.
Esquema:
Lista de componentes:
2 triacs TIC226D
2 diacs 3202
4 resistencias 8,2K 1/2W
2 condensadores 100nF/400v
1 Pot. 250K
1 Pot. 250K con interruptor
1 interruptor 0/1
1 pasa cables rígido
2 bases toma
1 caja
2 botones potenciómetro
1 mto. de cable con clavija enchufe
