Quieres armar tu cable de Red,pues aqui te enseño como,solo sigue los pasos y te ahorras algun dinerillo,suerte.
Descripcion:
Cable derecho (o patch cord):
utilizado para la conexión de la placa de red al switch.
Cable cruzado (o crossover cable):
utilizado para la conexión entre 2 switchs o hubs (también llamado conexión en cascada), o para conectar 2 computadoras directamente por la placa de red (conector RJ45) sin la utilización de un switch o hub.

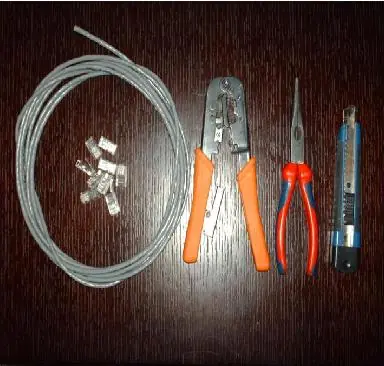

Herramientas y materiales
- Cable de red tipo CAT 5 (4 pares de hilos)
- 2 Conectores RJ45. (tener 2 mas por las dudas que se rompan)
- Pinza para crimpear
-Trincheta
- 2 Conectores RJ45. (tener 2 mas por las dudas que se rompan)
- Pinza para crimpear
-Trincheta
Esquema de conexion de cables
Existen varios esquemas de conexión de los cables en una red, o sea, el orden interno de los hilos en el conector. Dejando de lado la discusión de cual esquema es mejor, vamos a presentar el esquema de conexión para el standard EIA 568B.
Esta es la configuración del esquema CAT 5 para cable directo (o patch cord) según la norma 568B:
Patch cord CAT 5 (EIA 568B)
Conector #1 Conector #2
Blanco/Naranja Blanco/Naranja
Naranja/Blanco Naranja/Blanco
Blanco/Verde Blanco/Verde
Azul/Blanco Azul/Blanco
Blanco/Azul Blanco/Azul
Verde/Blanco Verde/Blanco
Blanco/Marrón Blanco/Marrón
Marrón/Blanco Marrón/Blanco
Conector #1 Conector #2
Blanco/Naranja Blanco/Naranja
Naranja/Blanco Naranja/Blanco
Blanco/Verde Blanco/Verde
Azul/Blanco Azul/Blanco
Blanco/Azul Blanco/Azul
Verde/Blanco Verde/Blanco
Blanco/Marrón Blanco/Marrón
Marrón/Blanco Marrón/Blanco
Nota:
El primer color del par, es el color dominante del cable, o sea, en el cable azul/blanco, es un hilo azul con líneas blancas y el cable blanco/azul, es un cable blanco con líneas azules.
Esquema de conexión para la norma EIA/TÍA T568B
Conector #1Conector #2
Blanco/NaranjaBlanco/Verde
Naranja/BlancoVerde/Blanco
Blanco/VerdeBlanco/Naranja
Azul/BlancoAzul/Blanco
Blanco/AzulBlanco/Azul
Verde/BlancoNaranja/Blanco
Blanco/MarrónBlanco/Marrón
Marrón/BlancoMarrón/Blanco
Conector #1Conector #2
Blanco/NaranjaBlanco/Verde
Naranja/BlancoVerde/Blanco
Blanco/VerdeBlanco/Naranja
Azul/BlancoAzul/Blanco
Blanco/AzulBlanco/Azul
Verde/BlancoNaranja/Blanco
Blanco/MarrónBlanco/Marrón
Marrón/BlancoMarrón/Blanco
Amigos me despido y espero haya sido de utilidad,hasta la proxima.
