Hola gente de nuevo!. Seguramente muchos habrán entrado por el título, y paso a explicarles:
Muchos ya habrán visto este post, que fue TOP de la semana:
Y bueno, para el que no lo haya visitado, lo invito a que se pegue una vuelta antes de seguir leyendo este post.
Bien, en el post yo explico cómo hacerte un pedal FOOTSWITCH (leer post), para aquellos amplificadores que tienen la opción de Footswitch, como el mío
Pero lo que nunca mencioné en el post fue que Mi amplificador no tiene opción de Footswitch
"QUEEE!!??" , "NOS MENTISTE" , "Devolveme mis puntos hijo de puta!" , "SOS UNA MENTIRA!!!", "BANNENLO!!!"
Pero bueno, no nos apresuremos, acá en este post voy a explicar Como hacerte un Footswitch si tu amplificador no tiene opción de Footswitch
Bueno, lo primero que hay que hacer, es ver que amplificador tenemos. Éste es el mío:
Sí sí, es una pequeña batata, pero a mí me gusta y no tenía ganas de cambiarlo por el momento.
Como vemos, en este amplificador (y seguramente en los suyos también), la Distorsión se activa con este boton:
Es decir, la única forma de activar la distorsión es con el dedo, lo que significa que si estás tocando, tenés que frenar para apretar el botón. Un bardo total!.
¿Qué hacemos entonces?
Bueno, primero que nada, agarramos un destornillador amigo y empezamos a sacar cuanto tornillo veamos:
Seguimos sacando todo.... sacamos el parlante (Opcional, si no quieren sacarlo lo desconectan directamente de los cables)
Simplemente con tirar de estos cables salen solos:
Y llegamos a la parte del "amplificador", a esta altura ya deberíamos haber sacado todos los tornillos, y simplemente con "empujarlo" el amplificador debería desprenderse de la caja de madera:
Lo que nosotros necesitamos modificar, es este pequeño botón (Señalado con el destornillador)
Éste es el botón que activa y desactiva la distorsión, lo que vamos a hacerle, es removerlo, y sustituirlo por cables que vayan a un Footswitch.
Yo opté por removerlo, pero al final del post, si vos no querés removerlo, hay un diagramita para quienes deseen conservarlo
Bueno, seguimos desarmando el amplificador entonces:
Sacamos las perillas, que con un poquito de fuerza salen:
Sacamos las tuercas:
Los potenciómetros también tienen tuercas, así que las sacamos:
LISTO!, Ahora ya podemos sacar la plaqueta (lo que nos interesa)
La damos vuelta, y vemos un monton de puntitos... a nosotros los que nos interesan son los que están abajo del botón
Los dos que están tachados, son contactos que no sirven para nada, simplemente son para fijar el botón a la placa.
Qué tenemos que hacer ahora?. Simple, remover el botón No se preocupen, no van a romper nada, simplemente agarren el soldador amigo, esperen que esté caliente, y aprieten los contactos para que el estaño se derrita, y las patas del botón salgan hacia el otro lado de la placa:
Les tendría que quedar algo así:
Sacamos el botón:
Bien, ahora viene la parte linda. La idea es reemplazar el botón de 6 patas, por una llave doble inversora (DPDT), también de 6 patas, salvo que la llave, va a estar en el exterior del amplificador.
Llave doble inversora:
Simplemente lo que vamos a hacer, es tomar 6 cables y soldar cada cable a uno de los contactos donde estaba el botón, Con cuidado de no puentear nada (puentear = unir dos contactos que antes no estaban unidos)
Acá una foto a mitad del proceso:
Durante el proceso, tuve algunas complicaciones, como ser que calente tanto una traza, que se despegó de la plaqueta, y entonces se hizo imposible soldarla de nuevo (Círculo rojo), lo que hice fue ver hacia donde se dirigía esa traza, y soldar el cable en el próximo punto (Iba a un potenciómetro, asi que lo soldé ahi).
Además, había un contacto que no iba a ningún lado, así que directamente ni usé cable para ese.
Cortamos las puntas sobrantes:
Hacemos dos trenzas con los 6 cables (3 de un lado, y 3 del otro), y los sacamos por el agujero donde antes estaba el botón.
(En mi caso, como dije, usé sólo 5 cables)
Y pegamos con un poco de silicona, para evitar que ante posibles tironeos, los cables se arranquen de la soldadura:
IMPORTANTE: Deben saber muy bien cómo era la disposición de los cables. Usen cables de colores, o peguenle una cinta a cada uno en la punta para saber cuál iba en qué posición, haganse un mapa o lo que sea, porque de eso depende si el pedal funcione o no
Justamente a mí no me andaba por ésta causa
.
Una vez que tenemos los cables afuera, ahora podríamos conectarlos a la llave, pero son cables muy cortos. Así que lo que yo hice, fue conseguir 3 cables STEREO (Con dos canales dentro cada uno), lo que harían 6 cables en total, y además, traen un recubrimiento mallado (que se conecta a GND, para evitar que se metan ruidos en el amplificador).
Es muy conveniente usar cables STEREO, ya que minimizan los ruidos. En el caso que ustedes no quieran/puedan, lo que deberían hacer, es trenzar todos los cables, ya que ésto ayuda mucho para minimizar los ruidos que puedan meterse dentro de la señal
Aproximadamente le dejé 1.5 metros a cada cable, por lo que puedo alejarme hasta 1.5 metros con mi Footswitch.
Cable STEREO:
Simplemente pelamos un poco el cable, para que quede el cobre libre, y unimos cada extremo de los 6 cables viejos, a cada extremo de los 6 cables que están dentro del STEREO:
Agregamos un poco de estaño en las uniones, para evitar que se despeguen:
El mallado que va dentro de cada cable, lo unimos con el mallado de los demás cables, formando un solo cable, y a éste, lo unimos a cualquier punto de GND de nuestro amplificador. Yo elegí unirlo a la jaula de Faraday del ampli (La carcaza metálica)
busquen en que parte sale un cable de la placa y se une al chasis, en el punto que ese cable toque el chasis AHI VA LA MASA DE LAS MALLAS
(Mallas unidas)
Hay dos cables verdes, uno es propio del amplificador, y el otro es uno que uní a las mallas, y conecté a la jaula
Bueno, ya tenemos nuestros 3 cables STEREO conectados, nos quedaría algo así:
Ahora agarramos las puntas de los cables, y las soldamos EN LA MISMA POSICIÓN que estaban los cables dentro del Amplificador. No tengo una foto de ésto, pero esquemáticamente sería algo asi:
Una vez todo soldado, procedemos a aislar los cables, para evitar que se toquen entre sí:
Una vez más, en este extremo también unimos las MALLAS dentro de los cables stéreo.
También aislamos los cables del extremo del amplificador, tratando que quede lo más prolijito posible:
Si todavía no volvieron a armar el ampli, lo armamos todo de nuevo, (Un consejo, pongan los potenciómetros al mínimo para volver a poner las perillas, sino les va a marcar para cualquier lado la perilla)
Todo listo, Ahora hacemos como en el post pasado, y lo colocamos dentro de una lata de atún
Ya tenés tu Footswitch!!!!

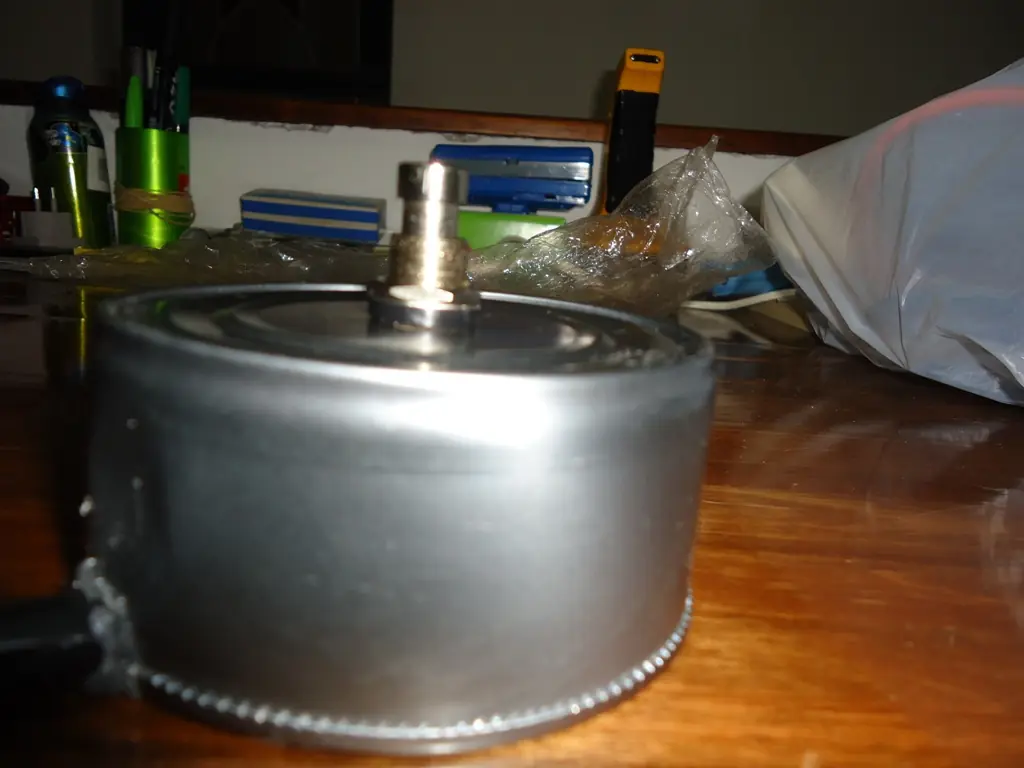

Te tendría que quedar algo así:
Si se fijan tiene un poquito de silicona también de este lado, para asegurar mejor el cable:
En el caso que quieras dejarle el botón, (Yo no lo hice), éste es el diagrama:
Fijarse que con este método, el pedal sólo funcionará cuando el botón esté puesto en una posición (Distorsión o limpio, no estoy seguro), si el botón está puesto en la otra posición, el pedal no va a funcionar.
En cambio el botón si funcionará independientemente de la posición del pedal.
Y un videíto de como anda:
Y como nunca falta el mala leche. CERTIFICACIÓN
