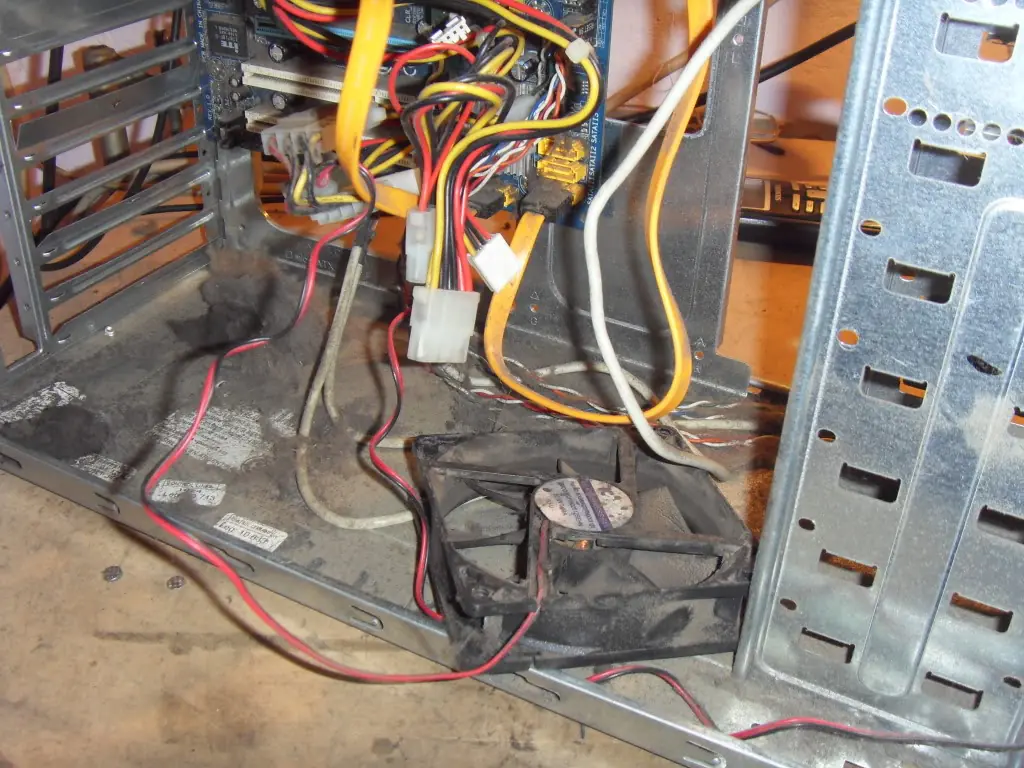

Mugre en pcs -no debe pasar

Recalentamiento en las PC

Que hacer cuando el PC falla por falta de refrescamiento o calentamiento excesivo

Eniac, una de las primeras máquinas de computación tenía unas 17.000 válvulas de vacío, consumía 200.000 watts y pesaba 30 toneladas. Producía un calor abrasador. Se dice que un técnico tenía que colocarse un traje especial contra el calor y podía demorarse dos días buscando una válvula de vacío averiada. De tales antecedentes surge la idea de instalar aire frío en los ambientes de trabajo de las computadoras.







El calor es el enemigo número uno de los circuitos electrónicos, el segundo es el polvo (que concentra calor y genera puentes conductores). Un elemento como un chip puede soportar cierta temperatura pero no sucede lo mismo con otros componentes (como un diodo o una bobina). Cuando un componente se funde, puede convertirse en un puente conductor de corriente permitiendo la circulación de un flujo eléctrico inadecuado para el resto del circuito y éste último es el que daña los circuitos integrados y demás componentes. Por ello hay que estar atentos en mantener el control del calor en el PC.

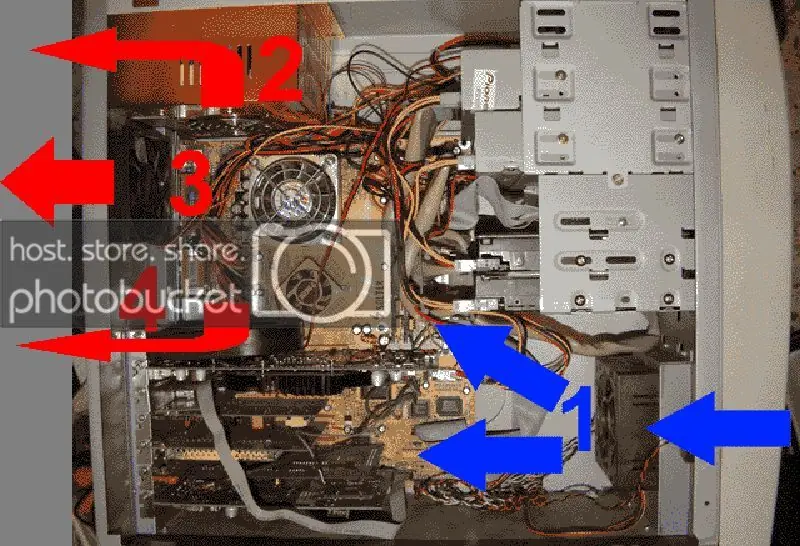

El Sistema de enfriamiento en los PC. Se basa en generar una corriente de aire. El extractor de la fuente succiona el aire que debe entrar por las aberturas o rejillas de la parte frontal del PC y lo expulsa por la parte posterior haciendo que el aire atraviese el gabinete y el interior de la fuente. Este sistema produce un mal menor: hace que el polvo se quede en el camino. No obstante este "pequeño" inconveniente, es mas económico que otros sistemas de enfriamiento posibles de aplicarse al PC.



MEDIDAS BASICAS PARA PROTEGER EL PC. Las acciones que debemos adoptar para mantener frescas nuestras computadoras, son:
1. Revisar que el ventilador o disipador de calor del Microprocesador y el extractor de la fuente de energía del PC nunca dejen de funcionar cuando la computadora trabaja.
2. Que el PC no esté cubierto por forros cuando trabaja, o que su parte posterior esté en contacto con una pared (equivalente a no dejarlo respirar).
3. Que no le dé el sol.
4. Hay que tener en cuenta que cada vez que se adiciona una nueva placa o circuito a un PC este se calentará más. Un equipo promedio consume unos 180 watts y la fuente de energía del PC debe tener la capacidad de soportar este consumo o se recalentará.

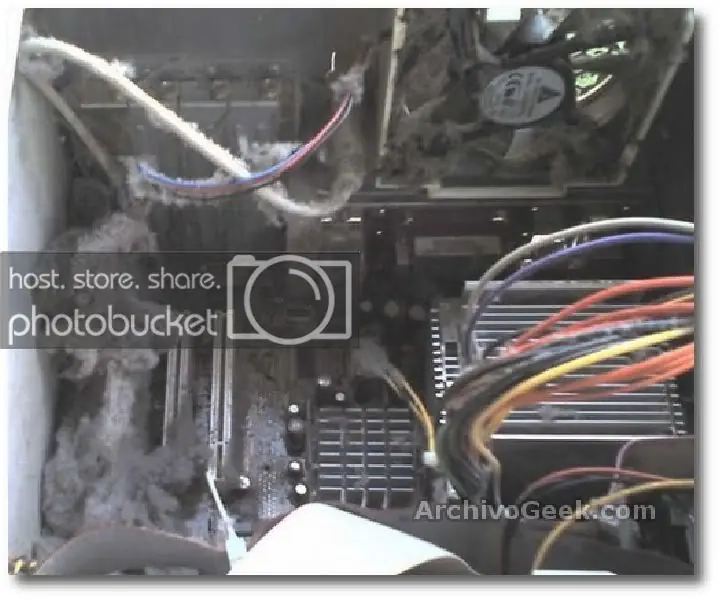

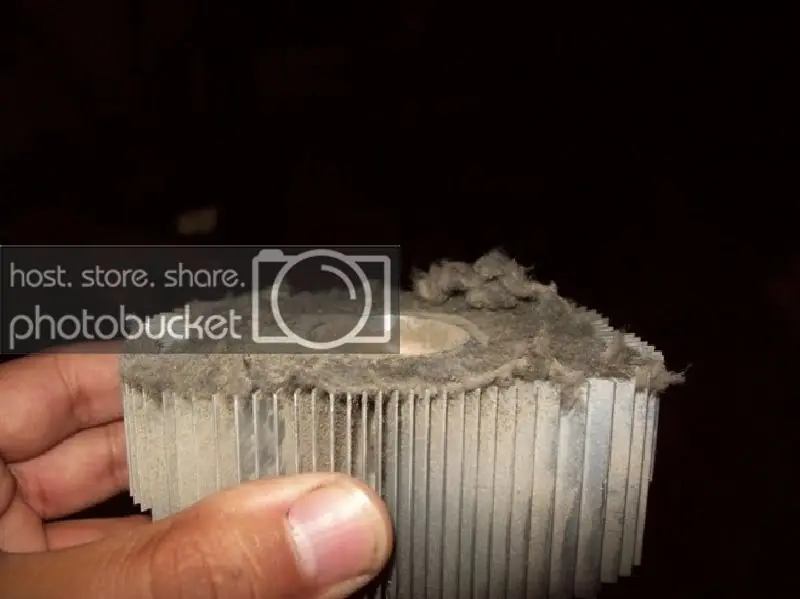

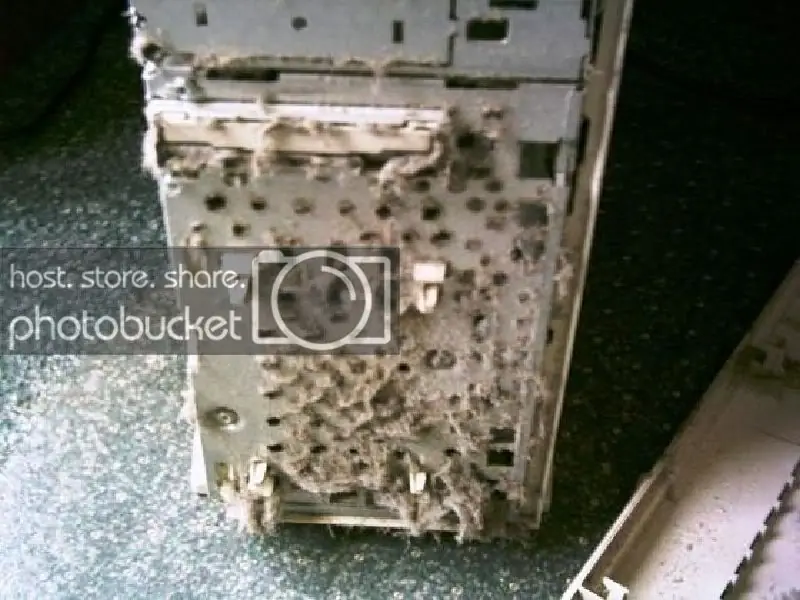

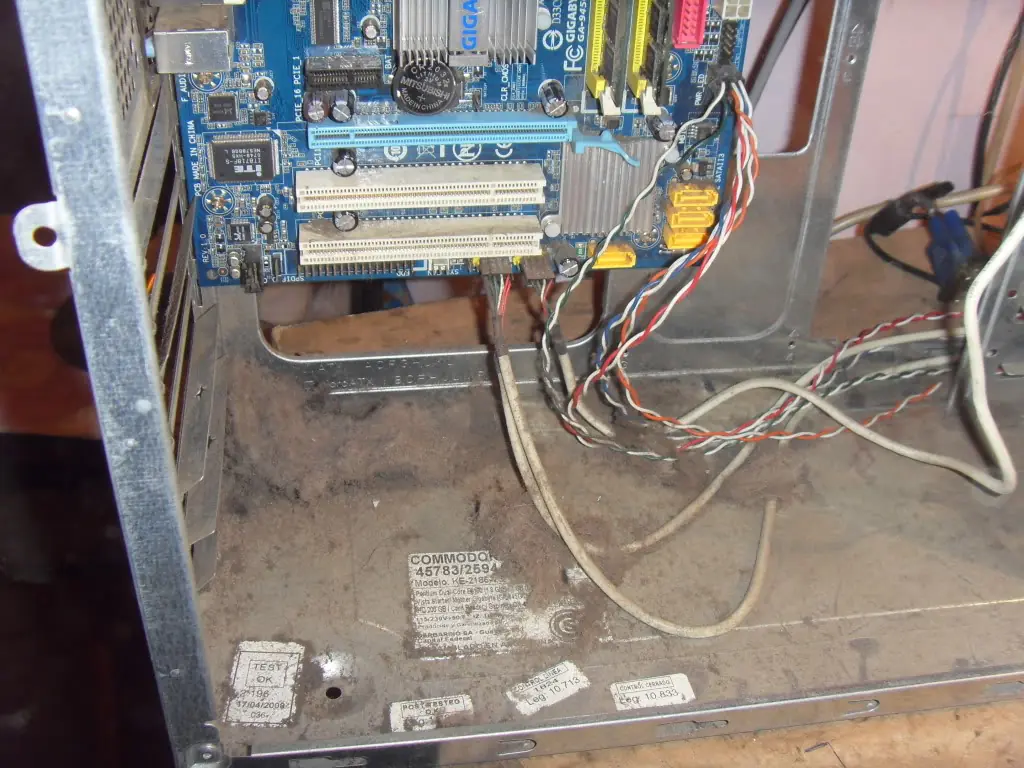

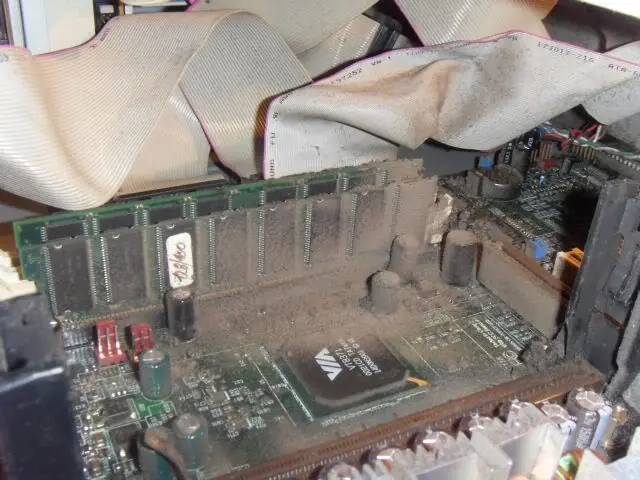

5.Debemos retirar el polvo cada vez que veamos que la parte interna esta cambiando al color café. Esto parece una broma pero es así. Hay casos en que el polvo no deja ver nada: solo el color pardo. Un PC domesticorequiere una limpieza promediando el año. Un PC en una oficina exige un promedio semestral.
6. Hay que evitar en lo posible hacer trabajar el PC en el suelo. Mientras más cerca esté al piso, más polvo recogerá. Mientras más personas circulen en el ambiente de trabajo, más polvo absorverá y más frecuente deberá hacerse el mantenimiento preventivo.

COMPROBACIONES. He aquí unas píldoras sobre chequeos y soluciones:

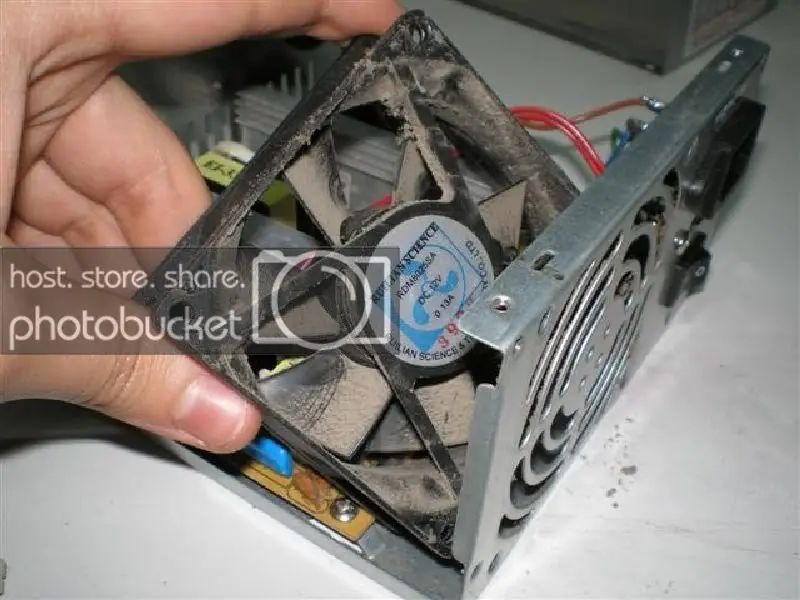

1. El chequeo del extractor de aire de la fuente se hace colocando la mano por la parte de atrás del gabinete. Si se siente una corriente de aire que sale del PC, el extractor esta funcionando. Pero también hay que inspeccionarlo visualmente: si gira muy lentamente, su trabajo es ineficiente. En este caso hay que abrir la fuente, para limpiar el eje que hace girar las aspas. Se puede limpiar con varsol o thinner.

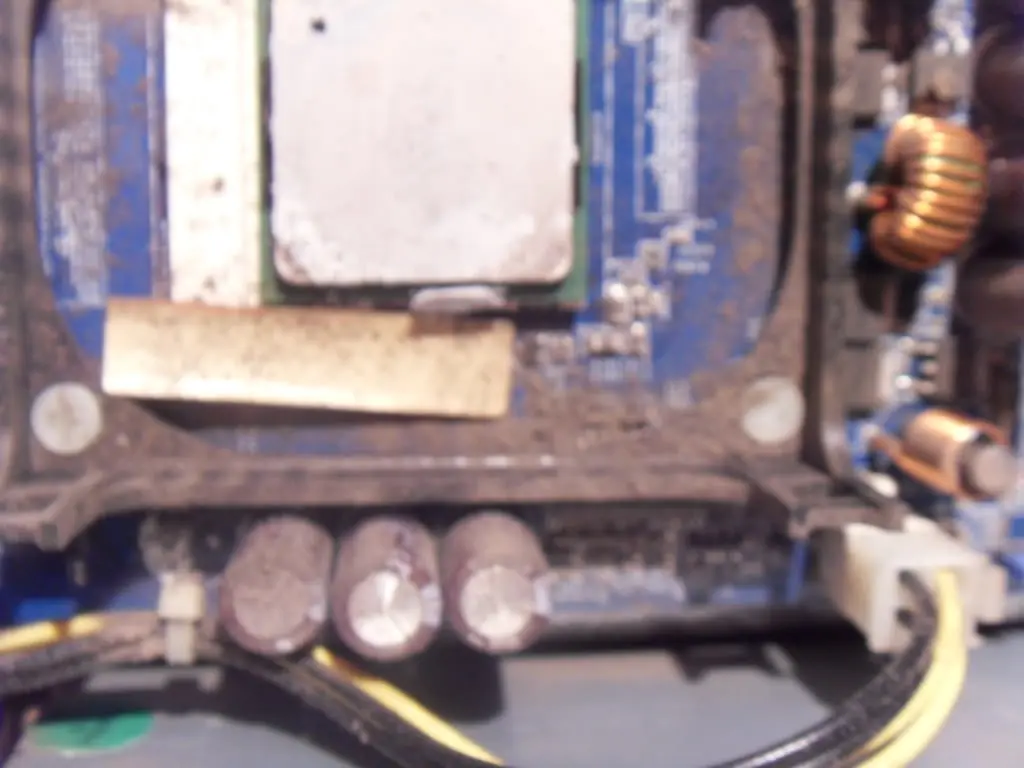

2. Si el PC se está quedando "congelado" o bloqueado con mayor frecuencia, hay que abrir el gabinete y constatar su estado de limpieza general, pues el calor puede estar aumentando por acumulación de polvo.

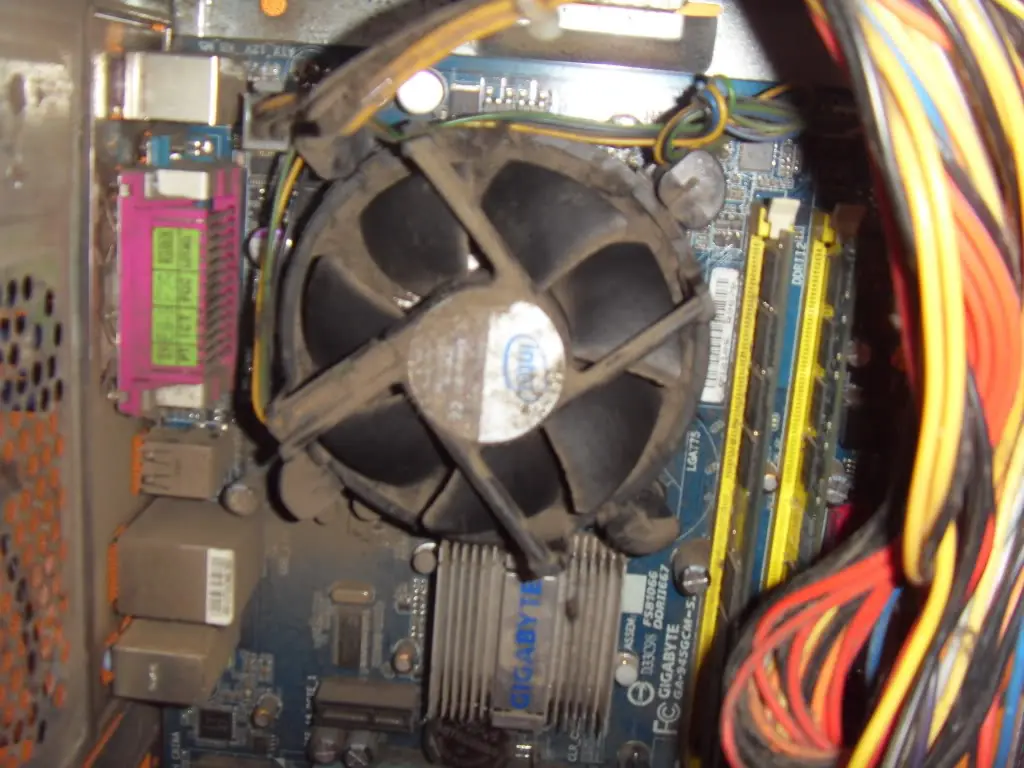

3. El atascamiento del ventilador del Microprocesador es frecuentemente una de las causas de que la computadora se bloquee o congele a los 10 o 15 minutos de encendida, y puede producir el daño del microprocesador o avería permanente en la motherboard (bloqueos constantes). Por ello es de suma importancia estar conscientes de que este pequeño elemento funciona correctamente. La medida preventiva es conservarlo limpio y lubricado.
Sabemos que dentro de una computadora hay componentes que consumen POTENCIA. Para entender esto, recordemos que cuando una corriente eléctrica circula por un circuito, éste opone una resistencia al paso de la misma. Los electrones, en su camino, se ven frenados, experimentando diversos choques con los átomos. En estos choques se desprende calor, y este efecto se utiliza para construir estufas y bombillas eléctricas. Dentro de las computadoras se genera calor por este principio, pero también puede surgir una anomalía cuando el control de la temperatura se pierde.

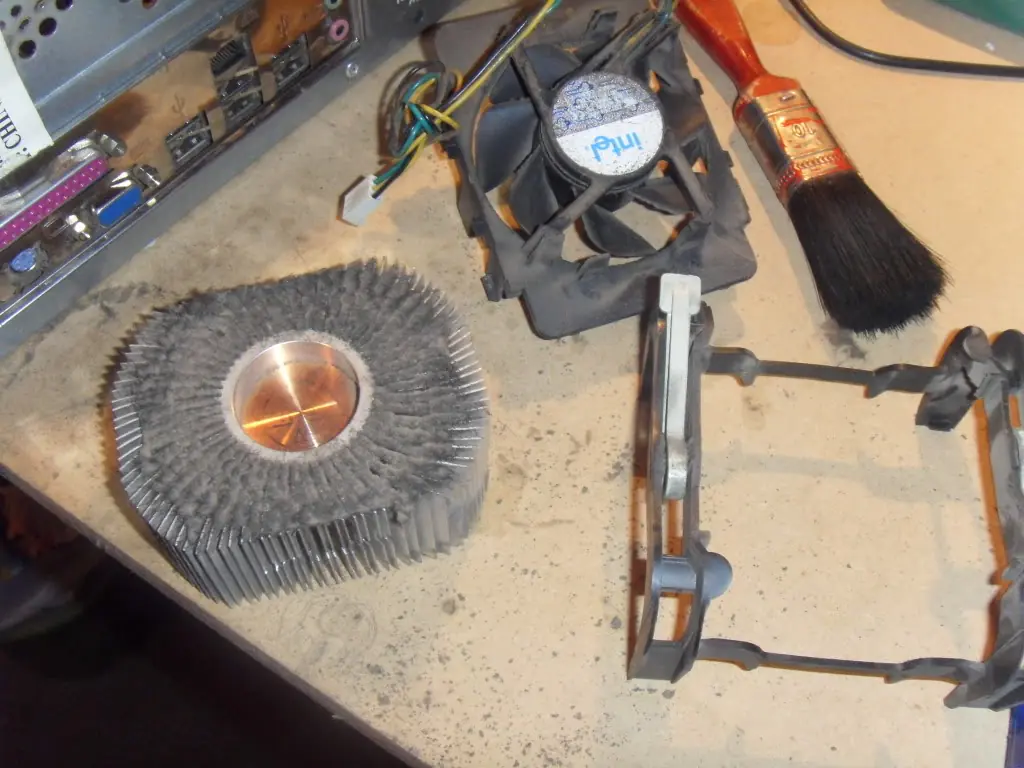

Limpieza de un ventilador

EL RECALENTAMIENTO.
Que es el recalentamiento y como se presenta. Todo PC tiene un diseño adecuado para trabajar controlando el calor interno que se genera por su trabajo: bien por medio de extractores del aire caliente (como el de la fuente de energía), o utilizando ventiladores (como los que se colocan sobre el Microprocesador) o por medio de placas metálicas (disipadores) que se colocan sobre los Chips que mas se calientan. Hay otros medios poco utilizados (por su alto coste) como el uso de líquidos refrigerantes y ventiladores adicionales, pero comunmente las PC's han sido diseñadas para trabajar bien con los tres controladores de calor citados (extractores, ventiladores y disipadores).

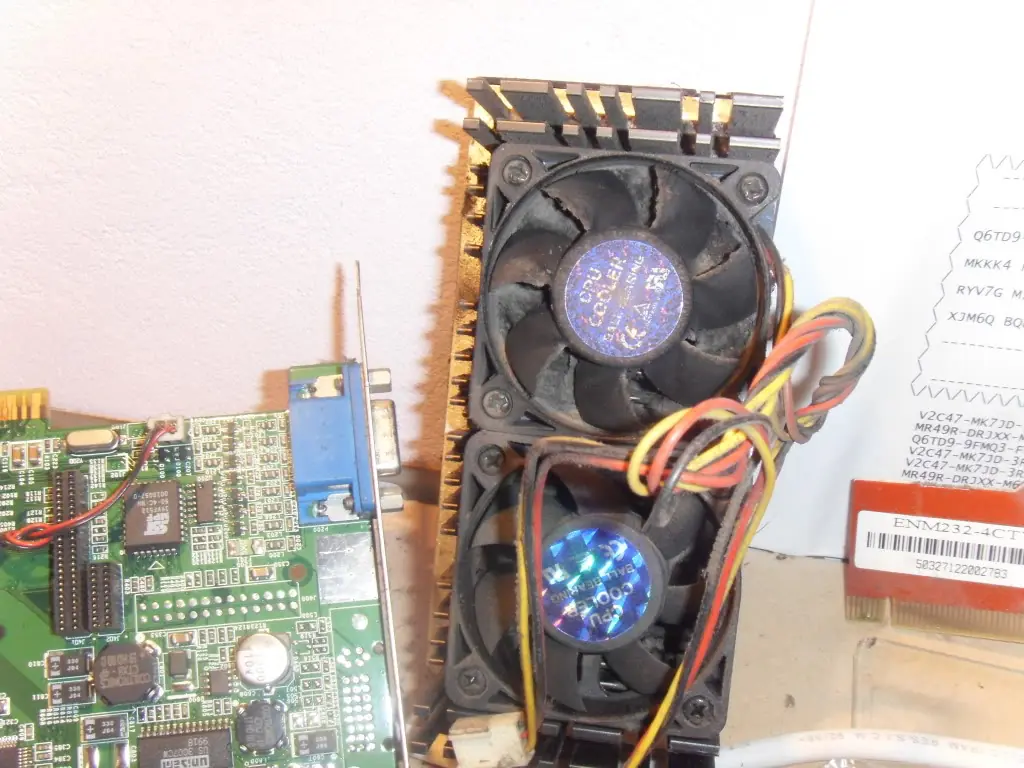

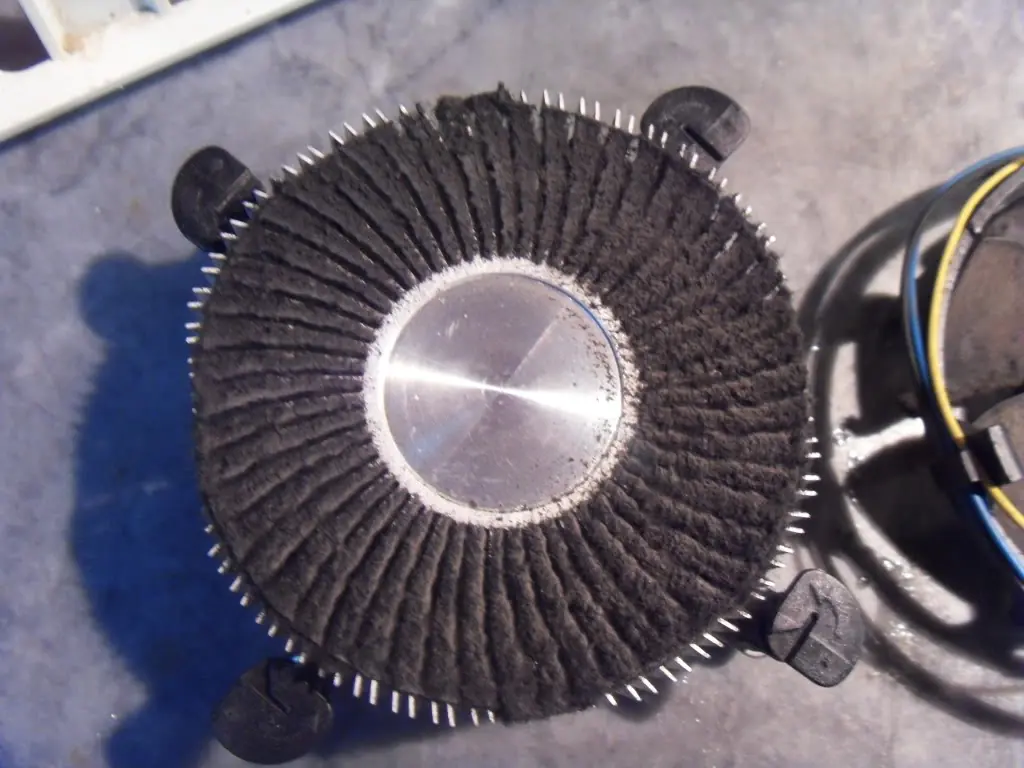

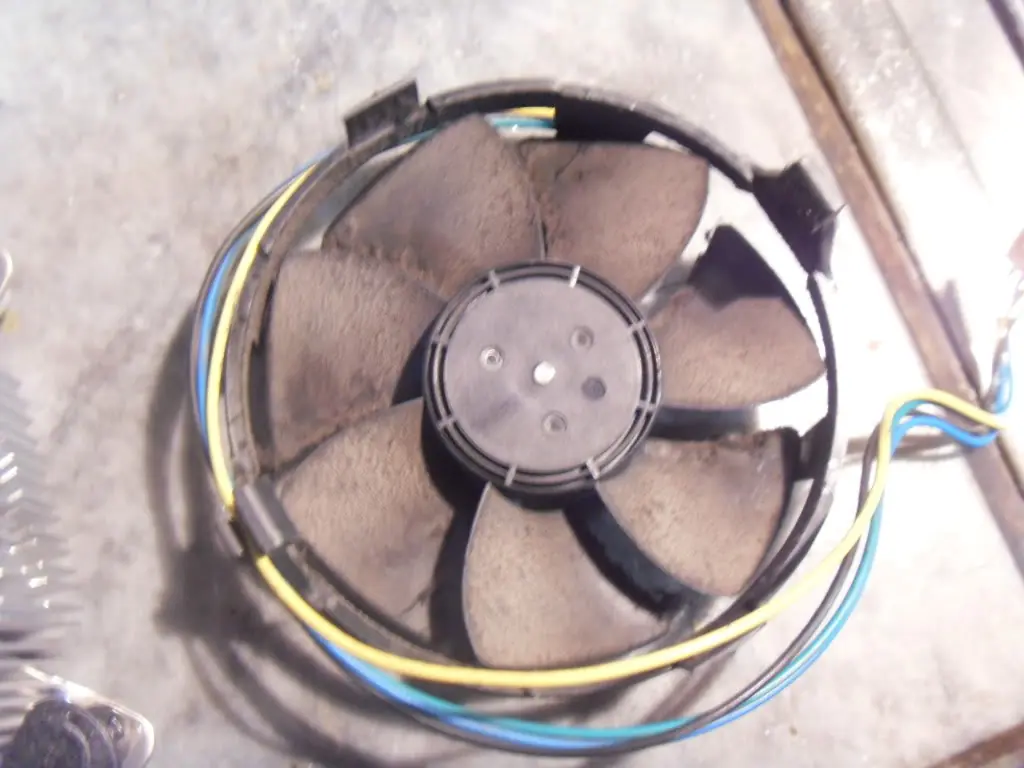

El sobre calentamiento sobreviene cuando uno de estos medios de control falla, siendo los extractores de aire y los ventiladores los que mas fallan. Dado que son elementos con partes mecánicas, es común que el polvo circundante produzca atascamientos del rotor que mueve las aspas. ¿Como se detectan sus fallas? Veamos:
1. cuando el tiempo pasado después del último mantenimiento físico del PC ha sido demasiado largo, el polvo y la grasa seca empiezan a frenar el giro del extractor o ventilador. Entonces el gabinete del PC se siente bastante caliente. Los disquetes se calientan bastante dentro del Floppy y la computadora empieza a BLOQUEARSE O CONGELARSE en el momento menos pensado.
2. Se oye un ruido (zumbido) como de 'avión' en el gabinete del PC, que a veces se 'quita' con un golpecito.
3. Cuando el PC se "congela" alrededor de dos minutos, es señal de que el ventilador del Microprocesador necesita atención DE URGENCIA

Para el caso del ventilador del microprocesador, en la mayoría de los casos, es mejor REEMPLAZAR el ventilador ya que en este no podemos darnos el lujo de permitir funcionamientos intermitentes ( el sobrecalentamiento degrada rápidamente los microprocesadores.

LAPPING Y PASTA TERMICA

Que es el Lapping?
Se llama lapping al trabajo de alisar una superficie para eliminar la mayor cantidad posible de irregularidades.

Por que hacer Lapping?
Tanto la superficie de los core o IHS como la d los disipadores, a simple vista, parece se lisa, pero si se observa bajo un microscopio, veremos que no es tan así. Estos poseen pequeñas irregularidades, las cuales al hacer contacto uno con el otro, permiten que aire entre el disipador y el core o IHS. Esto normalmente se soluciona con cualquier compuesto térmico que coloquemos, cuya función es rellenar esos huecos. Pero mejor que el contacto con una interfaz térmica es el contacto directo. Con las irregularidades que traen de fabrica estos elementos, se pierde cierta cantidad de superficie de contacto debido a los valles y picos, los cuales trataremos de eliminar con este método.

¿Que herramientas necesitamos?
- Una superficie lo mas plana posible, puede ser un mármol rectificado o un vidrio. En mi caso tengo un scanner viejo que me hace de mesa de trabajo
- Un micro con IHS (en nuestro caso un athlon 64 2800+ skt 754)
- Alcohol isopropílico, para limpiar los restos.
- Un trapo viejo o servilletas
- Lijas de 200 o 360-600-1000 o 1200-2000-2500
- Una Gillette o afeitadora eléctrica
- Agua
- Arctic Silver 5 (pueden probar con algún otro compuesto, yo use este solo y me dio resultado)
- Paciencia

Aclaraciones pertinentes:
- Las lijas se usan mojadas, pero no usen mucha agua para evitar poner en peligro el micro.
- Tengan a mano el alcohol isopropílico y las servilletas.
- Lijen siempre en el mismo sentidos, tratando de mover el micro lo mas horizontal posible, lo idea es usa un regla o algo similar como guía.
- Entre los cambio de lija limpien el lujar de trabajo, ya que pueden quedar granos de las lijas anteriores que arruinen nuestro trabajo.
- Mientras estén lijando, cada tanto limpien el micro para ver como va quedando.
- La limpieza entre paso y paso se hace con el alcohol isopropílico y las servilletas de papel.
- Pueden darle sin miedo al alcohol, al micro no le va a pasar nada.
- Si cuando terminan el proceso no les parece que quedo bien espejado, repitan todo de nuevo desde la lija de 1000/1200

micro original


Preparación:
Ponemos la lija sobre la superficie plana q elegimos para trabajar y la humedecemos.

Primero:
Lijamos con la lija 200 o 360. Yo lo hice con la 360, por lo tanto me llevo mas trabajo, si se hace con la 200 van a tener que lijar menos, pero recomendaría darle unas pasaditas de 360 antes de pasar a la 600, porque pienso que podría quedar muy rallado sino.
Si usamos la 200:
Usarla hasta que el nickelado este removido por lo menos en un 50%. Después pasar la 360 hasta que se vea completamente el cobre, o por lo menos haber eliminado un 90% del nickelado.

Lija 360


Segundo:
Utilizar la lija 600 hasta que ya no veamos el nickelado y quede pareja la superficie.

Tercero:
A partir de acá empezamos con el trabajo de pulido.
Pasamos a la lija 1000 o 1200 (es prácticamente igual, yo use 1200 porque no conseguí 1000).
Esta la vamos a utilizar hasta que no queden las marcas de la 600



Cuarto:
Pasamos a la lija de 2000. La vamos a utilizar hasta conseguir un espejo. El que quiero puede saltearse el paso siguiente, pero el espejo va a ser un poco opaco.

Después Lija 2000

Quinto:
Lija 2500. Con esta queda el espejo definitivo. Es muy importante que la superficie de trabajo este completamente limpia, ya que un solo granito de lija 360 o 600 arruinaría nuestro trabajo. Debería quedarnos así.



Sexto (opcional):
Para hacer un pulido, colocamos un poquito de AS5 y lo desparramamos con usa bolsa por toda la superficie. Tiene que quedar opacado el brillo de nuestro espejito, lo restante sáquenlo con la misma bolsa. Después de eso, pasen una servilleta de papel rápidamente para darle brillo. En las fotos no se nota la diferencia entre el pulido y sin pulir, pero en la mano si se ve.

Pulido con Arctic Silver 5



Que mejor que estrenar tu nuevo espejo afeitándote!! Salí de enfrente de tu pc por un rato, mira la barba q tenés de pasar todo el día frente a la pc.

hora, sirve todo esto, porque el mismo tratamiento hay que hacerle al disipador.
No no sirve por lo que parece, miren estas capturas

antes del pulido



despues del pulido

PASTA TERMICA

Una de las tareas mas importantes de mantenimiento de nuestro querido Pc es el cambio de pasta termica. Este proceso debe cumplirse siempre, y aún más, si nuestro equipo está encendido muchas horas al día, (ya que la pasta térmica se seca, se cuartea, y por supuesto pierde todas sus propiedades como transmisor de calor) esta pierde su efectividad y no disipara bien el calor, lo que provocara serios daños en nustro pc.
Existen diferentes tipos de pastas termicas, diferentes en calidad y compuestos, las mas conocidas son las siguientes:

Arctic Silver 5

Utiliza tres formas y tamaños únicos de partículas de plata puras para maximizar área de contacto de la partícula-a-partícula y transferencia termal.
Alta densidad:
La pasta termica arctic silver 5 contiene un 88% de plata termal, además de la plata, esta pasta también contiene óxido sub-micron del zinc, óxido de aluminio y partículas del nitruro del boro. Éstos elementos o partículas de cerámica mejoran el funcionamiento y la estabilidad a largo plazo del compuesto.
Viscosidad Controlada De la Triple-Fase:
La pasta termica arctic silver 5 no contiene ningún tipo de silicona, la consistencia de la pasta esta hecha para el uso fácil. Durante el uso inicial de CPU's, el compuesto se diluye para realzar el relleno de los valles microscópicos y para asegurar el mejor contacto físico entre el disipador de calor y la base de la CPU. Entonces el compuesto se espesa levemente durante las 50 a 200 horas próximas del uso a su consistencia final diseñada para la estabilidad a largo plazo.
No eléctricamente Conductor:
La pasta termica arctic silver 5 fue formulada para conducir el calor, no electricidad.
Mucho más segura que las grasas conductoras de la plata y del cobre, Mientras que no es eléctricamente conductora, el compuesto es levemente capacitivo y podría potencialmente causar problemas si tiende a unir un puente sobre dos trayectorias eléctricas

La Arctic Ceramique

Alta densidad:
La Arctic Céramique utiliza una alta densidad de capas compuestas de cinco formas únicas de óxido de aluminio térmicamente conductora, nitruro de boro y las partículas de óxido de zinc inferior a la micra para maximizar el área de partículas a partículas de contacto y de transferencia térmica en el procesador. Esta combinación proporciona un rendimiento superior que la mayoría de los compuestos a base de metal

Viscosidad Controlada De la Triple-Fase:
La Arctic Céramique no contiene silicona. El líquido de suspensión es una mezcla patentada de aceites avanzados polisintéticos que brindan mayor rendimiento y estabilidad a largo plazo. Durante el uso inicial del sistema, el calor de la CPU disminuye la viscosidad del compuesto para mejorar el relleno de los valles microscópicos y garantizar una línea de bonos mínima entre el disipador y el núcleo del CPU. Luego, el compuesto se espesa ligeramente en los próximos 100 a 300 horas de uso a su consistencia finales destinados para la estabilidad a largo plazo

Tuniq TX-2

Alta densidad:
La pasta Tuniq TX-2 ofrece una gran facilidad para su manipulación a la hora de extenderla, con una alta conductividad térmica, bajo tamaño molecular que permite un mejor contacto entre superficies y todo en una jeringa que permite un aplique limpio y rápido.

Viscosidad:
La viscosidad de la pasta es tal que su aplicación se realiza sin mayor esfuerzo. Gracias a sus cualidades vamos a mejorar el contacto entre dos superficies metálicas, tapando las diminutas imperfecciones que ambas puedan presentar
Antes de aplicar la pasta disipadora a cualquier componente, debemos limpiarlo previamente con alcohol para que no quede ningun residuo de la pasta termica anterior que pueda dificultar la correcta disipacion del calor
