Ante todo conviene aclarar que la construcción de este circuito se debe hacer por alguien que tenga experiencia en armado de circuitos electrónicos, o bien por aquellos que estudian la carrera, ya sea en una E.E.T o en una universidad. Este circuito sirve para practicar y/o experimentar.
Hecha esta aclaración , resalto la utilidad de este circuito - en realidad son dos- . Muchas veces nos vemos en la necesidad de un enlace o transporte de una señal de audio, que puede ser la que proviene de un micrófono , radio, mp3 o guitarra eléctrica. Si la longitud del cableado en superior a los 10 metros, ya nos encontramos con problemas de ruidos, atenuación y además riesgos de que se corte el enlace (cable), o se ponga en corto. Además de lo incómodo que puede resultar manipulear cables de más de 10 metros.
Con estos circuitos eliminamos estos problemas. Para eso, tenemos dos circuitos, uno transmisor y orto receptor.
El circuito transmisor es:

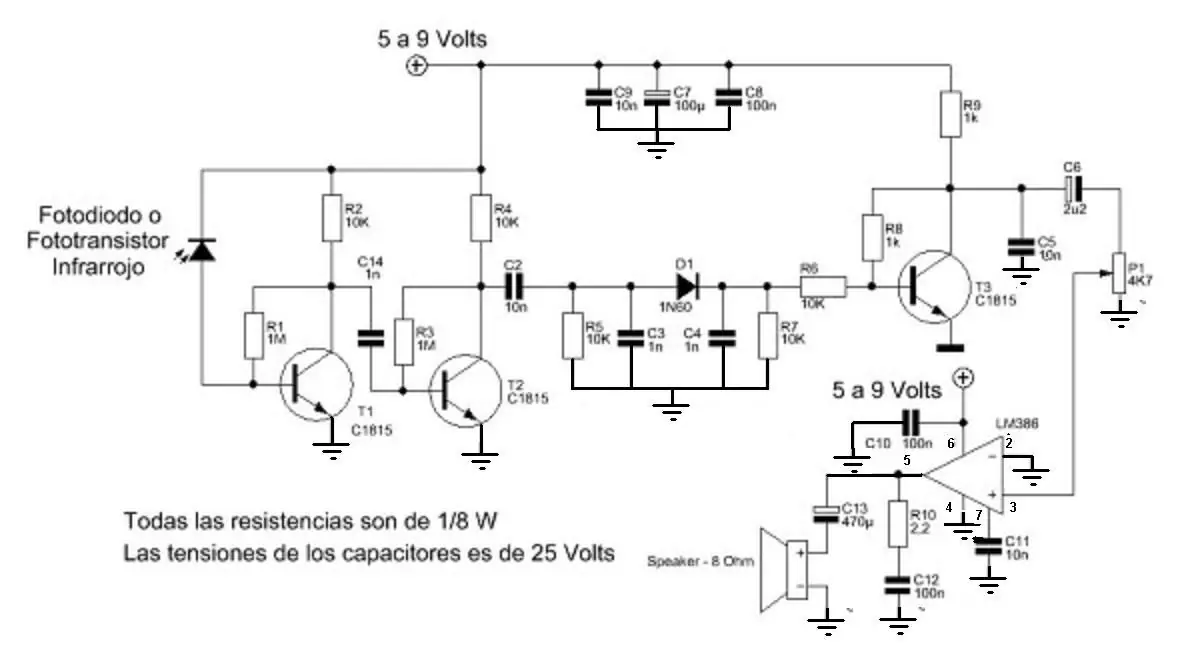

Y el receptor es:
El transmisor lleva un diodo láser que se consigue extrayendo el que lleva un puntero láser, de los que se venden en librerías y / bazares.
En el blog http://amplificadoresaudio.blogspot.com/2012/03/transmisor-de-audio-por-laser.html está más en detalle en cuanto a cómo funciona.
Además, para los interesados en electrónica, enfocada al audio quiero aportar circuitos varios referidos a la amplificación de potencia y otros circuitos más.Pueden visitar el blog:http://amplificadoresaudio.blogspot.com
, que allí encontrarán, para los que estén interesados en la electrónica y/o para estudiantes, interesantes circuitos de amplificadores de audio, preamplificadores, control de volúmen, graves y agudos, distorsionadores para guitarra eléctrica, sencillos receptores de AM y de FM, una descripción a la legendaria y popular radio Spica, y proyectos de armar equipos caseros, como un autoestéreo con un mp3.
