Si estás cansado de vecinos molestos:
Que te joden la vida con sus ruidos o gritos:
O su insoportable música:
Que suelen trabajar de noche, y al día duermen:
Bueno, si quieres darle una lección, te propongo armar un aparatito que genera el sonido de un grillo, justo cuando se apaga la luz. Lo colocas en el fondo de tu casa, y generará un sonido intermitente y real, a tal punto que desconcertará a tus vecinos, dificultando incluso, dormir:
Bueno, bromas aparte, este circuito está bastante bueno, imita en una forma increíblemente real a un grillo.
Les recomiendo que lo armen si saber algo de electrónica, sino se lo encargan a quien sepa armar.

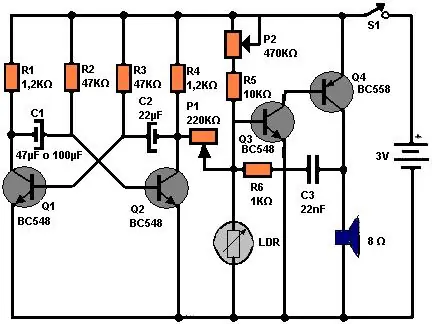

El circuito propuesto es el siguiente:
Básicamente está conformado en dos bloques, un oscilador, formado por Q1 y Q2, y una etapa amplificadora de audio, por Q3 y Q4.
El circuito se activa cuando no incide luz en el LDR.
El ajuste de la frecuencia del canto se realiza con P2, mientras que la intermitencia se controla con P1.
Si el sonido no resultase lo suficientemente fuerte, en lugar del parlante lo podemos conectar a la entrada de un amplificador pequeño, como el que describo en el blog:
Lista de componentes electrónicos:
R1 y R4: 1,2 KΩ
R2 y R3 :47 KΩ
R5: 10KΩ
R6:1KΩR
P1:220KΩ
P2: 470KΩ
C1:47µF o 100µF
C2: 22µF
C3: 22nF
Q1, Q2 y Q3: transistores BC548
Q4: transistor BC558
S1:llave interruptora
un parlante de 8 ohm, 2 pulgadas
un LDR
Portapilas y 2 pilas AA
En el blog , está este circuito y otros más, referentes a amplificación de audio, que pueden resultar interesantes para quienes sean aficcionados a la electrónica, o estudiantes.
Desde ya muchas gracias por la visita
