buenas amigos de taringa hoy les queria mostrar algo que me habia tentado de hacer hace tiempo y se habia dejado a un lado por varias razones al fin y al cabo reuniendo varias partes de distintos circuitos llegue a esto ! :
CIRCUITO APLAUSO PRENDE - APLAUSO APAGA
circuito :
Este circuito funciona de tres maneras por separado :
1 luces audiritmicas
2 n555 monostable (luz con un pulso y temporizada)
3 n555 toggle swich (prende con un pulso - apaga con otro pulso)
el circuito esta hecho para funcionar perfectamente a 9 volts asi que es ideal para funcionar con una bateria
ACLARACION!!!! : el out del primer circuito se conecta con el cable verde del segundo ( donde dice "CONECT THIS WIRE"
elementos :
LM386N-1
NE556n
Microfono
BD547
LED
Resistencias
Potenciometro
reles
Diodo
capacitor electrolitico (polarizado)
Capacitor ceramico
borneras
FUNCIONAMIENTO
el circuito recibe una señal entrante por el microfono el cual se puede regular su sencibilidad al escucha por medio del Potenciometro una vez recibida la señal pasa por el amplificador oscilador LM386n-1 recibiendo una señal la cual se dirige al trigger de una coneccion monostable del circuito n555 (debemos acordarnos que el integrado ne556 es una doble version de n555) activandose un pulso momentaneo , luego la corriente circula hasta la base del transistor bc547 haciendo posible al circulacion de corriente entre sus terminales (colector y emisor) por lo cual se deja pasar corriente por medio de la bobina del rele haciendo que este se active por unos escasos momentos asi dejando libre la circulacion de corriente en el circuito n555 configurado en modo toggle por lo cual cada vez que este reciba una corriente pasara a modo ON o a modo OFF asi encendiendo un led .
PERO no e es esto lo que buscamos nosotros sino poder manejar luces de nuestras piezas o habitaciones NO ?
como lo realizamos ? simple ...... una vez hecha toda la conexion se debe retirar la resistencia de 330 ohmios de la siguiente patere del circuito
por lo cual ahora queda conectar unicamente las dos terminales que quedaron sin las recistencia y sin el led a la bibina de otro rele por lo cual realizara la misma funcion con la unica diferencia de que ahora prendera o apagara una luz que esta enchufada a 220 volts.
a la hora de la conexion se debe tener en cuenta las terminales del rele asi :
se encontraran con un elemento de cinco patas y por lo general el lado que tenga 3 patas tendra el bobinado las cuales seran las patillas a los lados y la del centro es el comun .... tienen que verificar con cual terminal esta cerrado el ciruito sino tendran la luz siempre prendida y con el aplauso la apagaran es lo mismo pero al revez .. no se confundan ...
bueno ahora unas imagenes y el video :
gracias a @secpre que comento lo siguiente ... si se puede hacer tambien con un triac pero era cosa de modificar demasiado ... y ya se habian hecho un par de cambios antes asi que ... era mas facil con un rele y no cambiaba practicamente nada pero con un triac se puede amigos habria que hacer el esquema cambiado nomas !
secpre
dijo:+10 !
Si se aceptan sugerencias, la salida en vez de con relé, la haría con Triac (que es un conmutador estático, no tiene partes moviles, tiene varias ventajas para algunas aplicaciones), y de paso te va durar mas la bateria, porque el circuito consumiría lo mismo pero sin la bobina del relé... con ésto:
http://www.pablin.com.ar/electron/circuito/computer/triac220/index.htm
Lo único que tendrías que hacer es simplemente poner el LED interno del MOC3041 en serie con el rojo que ya tenes (o reemplazar el rojo por el del MOC, pero va a andar igual y no va a gastar mas o menos corriente si esta o no)
El relé del segundo 555 no gasta casi nada de energia, porque funciona muy poco tiempo. Y para sacarlo hay que modificar demasiado... pero se puede, reemplazando el segundo 555 por un flip-flop.[/quote]
Al final me di un tiempito para que no quedara colgando ya que se romperia en lo que lo dejo dando vueltas y bueno quedo asi la cosa
Lo que si me sigue quedado en deuda es la parte de potencia para encender y apagar la luz de una lampara a 220 v pero bueno cuando tenga tiempo les paso el esquema y videos del mismo ahora estoy medio prendido en otro proyecto de un robot con ultrasonido ajja despues voy a hacer un post de ese tambien cuando termine
bueno esto ha sido todo por hoy cualquier cosa mandenme un mp pronto seguire subiendo proyectos !!
Disculpen la demora pero lo prometido es deuda no ? bueno aca les traigo por separado el circuito para controlar potencia lo unico que tienen que hacer como dijo @secpre y colocar los cables blancos del video en paralelo o reeplazarlo por el led que se tiene en el circuito y listo podes controlar hasta 7200waatt de potencia ... eso si yo cambie el opto-triac del esquema (el amarillo mas arriba) por un moc3052 y el triac por un bta12600-b espero que les guste !

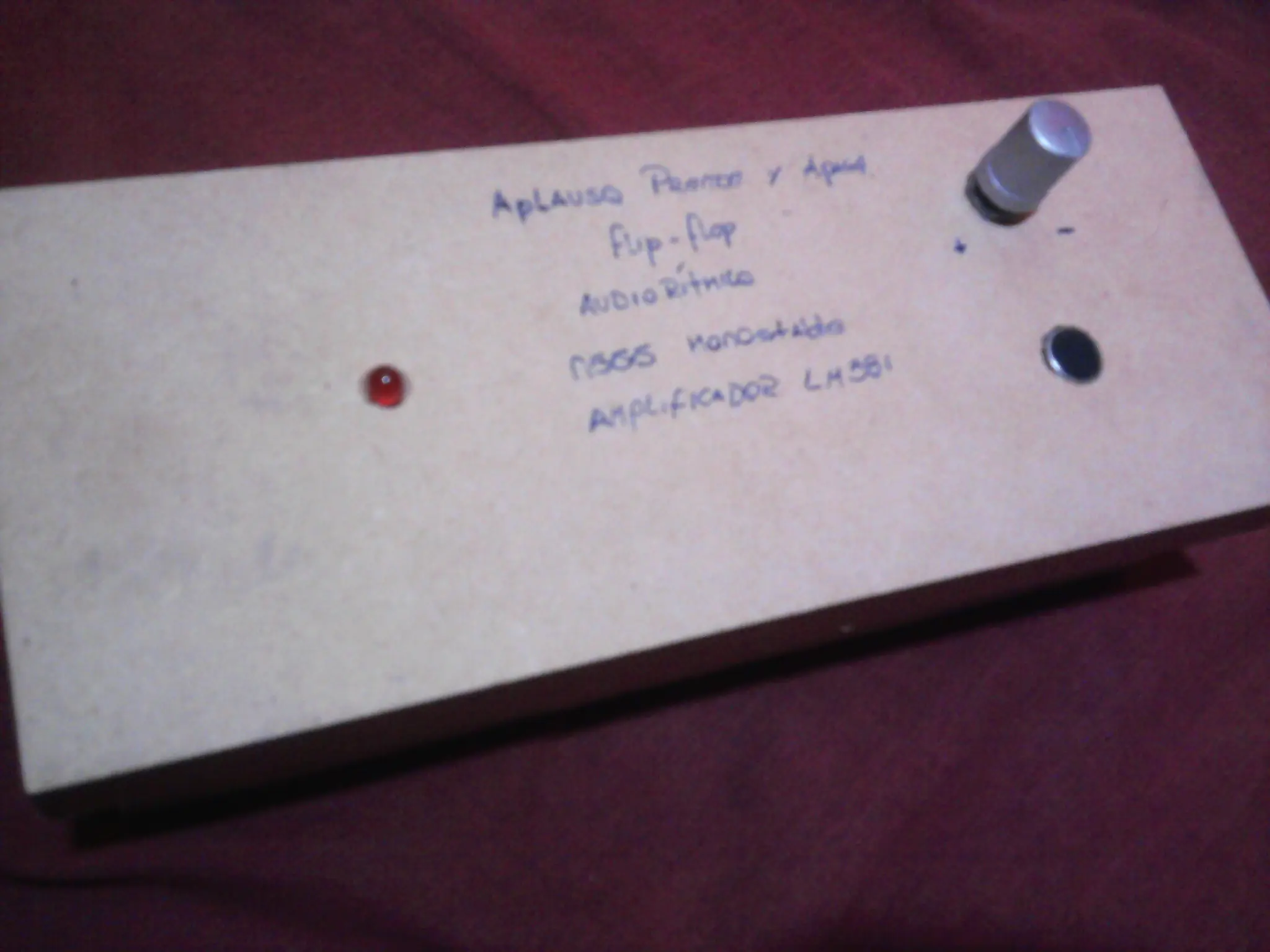

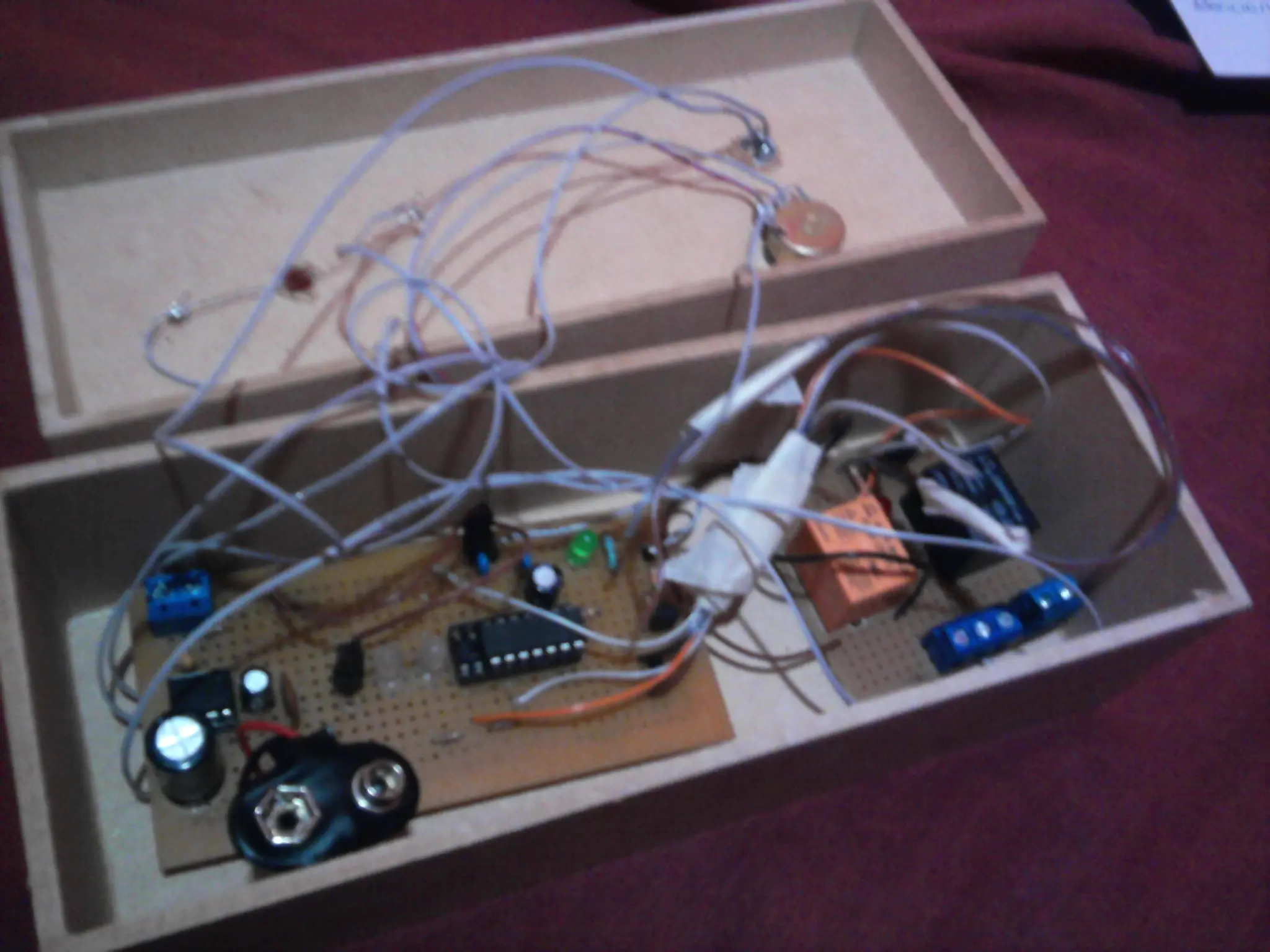

Circuito Montado completamente
