Este fin de semana, aprovechando el gran diluvio que ha caído y que no quedaba más remedio que quedarse encerrado en casa, me he dedicado a hacer algo de bricolaje. En este artículo voy a explicar cómo hacerte tu propia antena wifi direccional en plan casero.
Todo comienza, porque tenía por casa una antena wifi con tarjeta de red tipo USB, que no usaba desde hace tiempo. En concreto se trata de la Conceptronic C54RU , que podéis ver destripada en este artículo , y que funciona perfectamente tanto en Windows como en GNU/Linux.
En primer lugar, me dediqué a buscar por internet si existían drivers para Windows Vista , ya que las pruebas las iba a hacer con el nuevo portátil . La respuesta es afirmativa, el fabricante ya ha sacado drivers para Vista, a pesar de que este hardware ya tiene algunos años.
A continuación, y tras encontrar inspiración en esta página , decidí ver si me fabricaba una antena direccional casera con conexión USB. En esta otra página hay más ejemplos de antenas direccionales , pero yo decidí hacerla con un viejo bote metálico en lugar de parabólica.
Para ello, utilicé un bote metálico de
'Langues de Chat '
, unas riquísimas galletitas de chocolate que mi hermano me trajo de
Bruselas
fabricadas por
Galler
. Pero si te interesa tú puedes utilizar cualquier otro tipo de bote metálico y probar el resultado.
A continuación, con una cuchilla tipo cutter muy afilada, hice unos cortes en forma de ] en el lateral del bote para poder introducir la antena USB. Luego hay que doblar el metal hacia adentro del bote para abrir la ventana y poder introducir el USB. Lleva mucho cuidado al realizar el corte y al doblar el metal, ya que puedes cortarte o hacerte daño. Con unos alicates, puedes hacerlo con mayor seguridad y doblar las aristas cortantes.
La posición y orientación de la ventana es importante para sacar el máximo rendimiento a la antena. Afortunadamente no necesitas saber nada de telecomunicaciones, ya que hay páginas web que te ayudan a calcular la posición correcta (pincha aquí para más información).
En mi caso la posición correcta era a unos 5 cm del fondo (Lg/4) y 3 cm del lateral (Lo/4). El bote me quedó un poco más largo de lo adecuado, pero decidí no cortarlo. La antena Conceptronic hay que orientarla perpendicular al eje del bote y mirando hacia el exterior, como se puede ver en la siguiente fotografía.

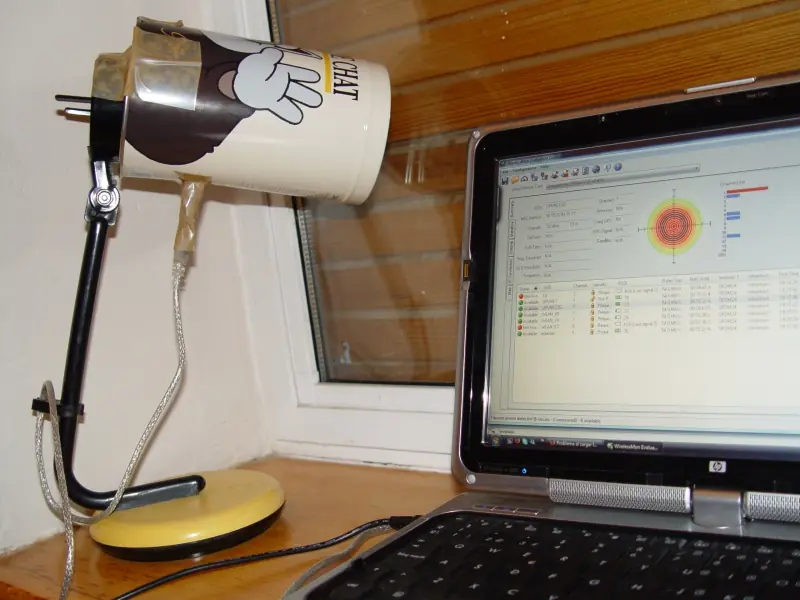

Para darle más estabilidad al cacharro casero, decidí utilizar el soporte de una vieja lámpara flexo que tampoco utilizaba, un poco de cinta adhesiva para sujetarlo todo y el resultado fue el siguiente:
Una vez montado el chiringuito, sólo restaba probar la calidad de la señal. A simple vista la calidad parecía mayor ya que Windows indicaba 4 puntos sobre 5 en la intensidad de la señal (muy buena), frente a los 2 habituales con la antena interna del portátil.
Para medir con más precisión, es necesario conocer algunos conceptos: Signal, noise y link quality son tres de los valores que nos encontramos en los elementos activos de una conexión inalámbrica, como pueden ser tarjetas de red (PCI / USB), puntos de acceso, routers inalámbricos, etc. En esta web , nos explican que significa cada uno de estos términos. Signal (signal strength o RSSI ) es la fuerza de la señal inalámbrica, a más distancia menos fuerza. Un nivel de 0 dBm es igual a 1 mW (milivatio). Estos valores se miden en dBm porque el dBm es la cantidad de señal que hay con respecto a 1 mW (un milivatio), un mayor número negativo equivale a una señal menor a 1 mW: -80 dBm es aceptable, -70 dBm es un enlace regular, -60 dBm es un buen enlace, -40 dBm es un enlace casi perfecto.
Noise es el ruido en la señal inalámbrica detectado, las interferencias que pueden afectar a la señal, vamos. Un -100 sería ausencia de ruido.
El SNR o Signal to Noise Ratio es la cantidad de señal válida dentro del medio en el que se encuentra esa señal. Esto podemos consultarlo en el programa que gestiona la conexión inalámbrica generalmente como link quality, o calidad de enlace. Obviamente cuanto mayor sea este valor, mejor calidad de señal tenemos. Se mide en decibelios ( dB ). Lo ideal sería 100 dB, pero hay que considerar posibles interferencias, como microondas, ascensores, vigila-bebes y todo tipo de equipos eléctricos que emitan en la misma frecuencia del estándar inalámbrico 802.11b/g.
Utilizando un programa para tal efecto, hice varias mediciones con resultados estables de -40dBm, a pesar de la que estaba cayendo. El soporte del viejo flexo, me ayudó además a probar fácilmente varias posiciones y encontrar la mejor orientación de la antena.
Después de pasar un rato entretenido mientras llovía, ahora ya tengo una antena casera de reserva para casos de necesidad, y una nueva historia que compartir con vosotros. Espero que esta información sea de utilidad y que la utilicéis con sabiduría.
