Este es un amplificador de 15W por canal este amplificador es económico y sensillo en su realización, este amplificador lo realice para el cuarto de mi hermano con una salida de woofer.
aquí les dejo el vídeo tutorial de su ensamble primera parte del video.
Segunda parte del video de ensamblaje y su prueba final de funcionamiento.
Aqui les dejo el archivo PDF que tiene el diagrama, circuito impreso y lista de materiales.
Y Para aquellas personas que quieran hacer un canal monoral o mono estéreo el diagrama y circuito en este otro archivo PDF.
y el diagrama de el filtro pasa bajo para woofer.
El archivo PDF del filtro pasa bajo.
Fotos de mi proyecto
Materiales:
Integrados
2 TDA2030
Resistencias
2- 1 ohmio 1/2W
2- 47K 1/4W
4- 100K 1/4W
3- 1K5 1/4W
2- 22K 1/4W
Condensadores
2- 4700 uF / 16V
4- 47uF / 16V
4- 100uF / 16V
2- 4.7uF /16V
2- 10uF / 16V
2- 0.22uF(224) / 100V poliester
4- 0.1 F (104) / 50V ceramico
Varios
2 Diodos 1N5404
1 Potenciometro 50K
1 led rojo (cualquier color)
1 Transformador de 12V/4A
1 Terminal para bafles
1 Regleta RCAx2
2 Disipadores

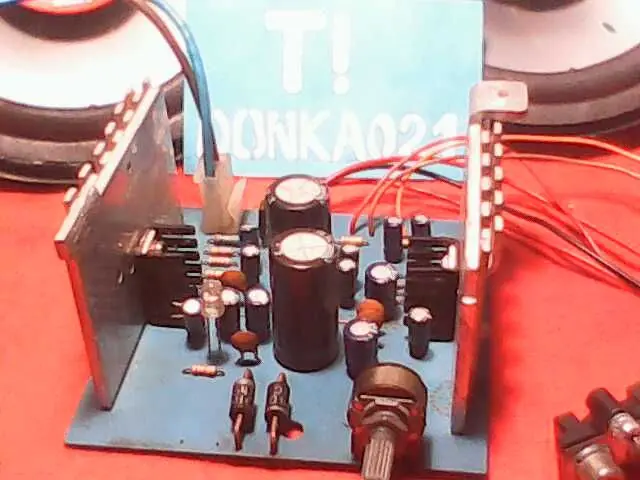

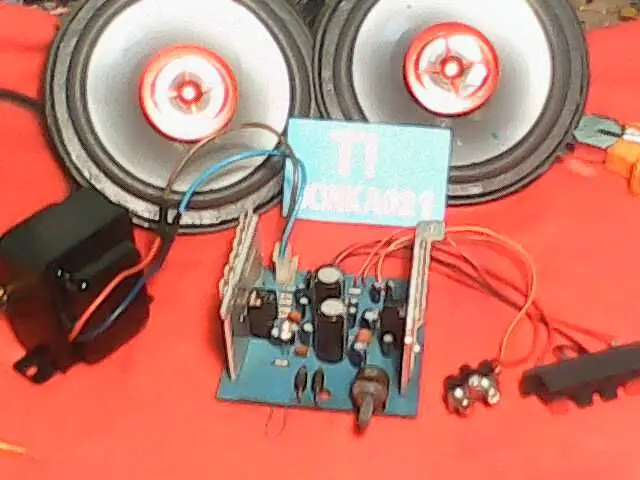

Proyecto ya armado

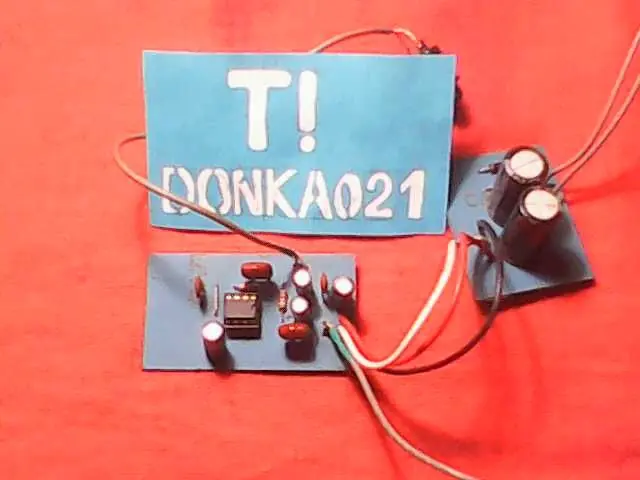

Imagen del Pre-Amplificador para woofer y su fuente de doble tensión ya armados.

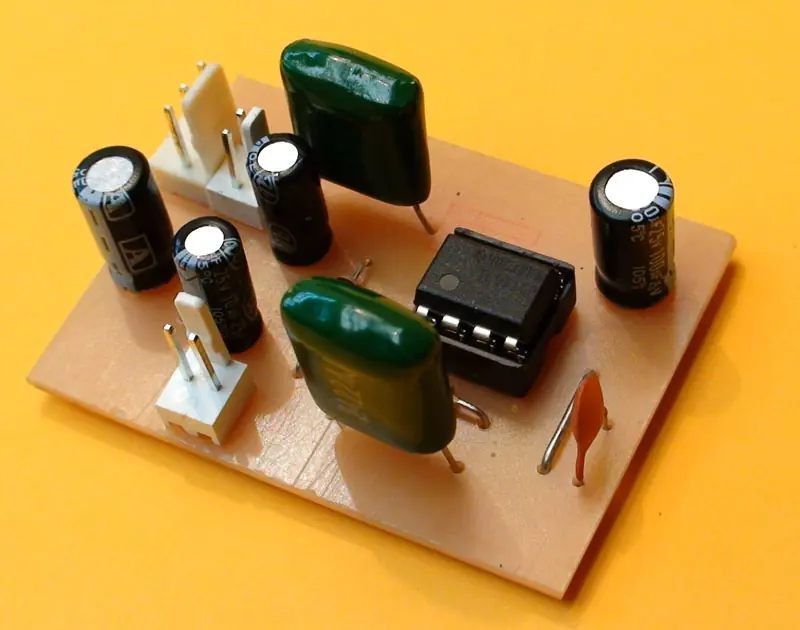

PRE-AMPLIFICADOR DE WOOFER

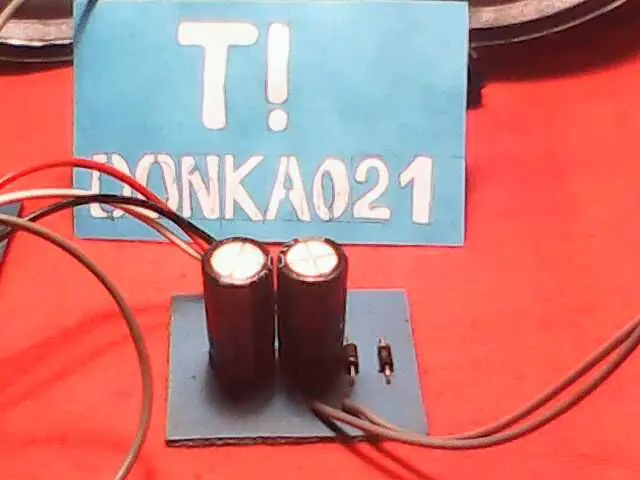

FUENTE DOBLADORA DE TENSION
Cualquier duda o comentario no duden de comentarlo.
