Este es un Pre amplificador para woofer para colocarlo en power para carro para colocarlo deben de tener un poco de conocimiento de electronica para poder saber donde deben de colocarlo si lo quieren realizar internamente en el Power. Pero también pueden utilizarlo en un amplificador casero porque solo necesita una alimentación de 12V para funcionar . Pero no se preocupen para aquellas personas que no tengan algún conocimiento de electrónica pueden colocarlo por el exterior sin necesidad de desarmar, colocan la entrada de audio al pre amplificador de woofer y la salida de este la colocan en la entrada de audio del Power del carro. Solamente deben de construir un gabinete o caja para guardar el pre amplificador bien aislada para no tener un corto circuito en el carro. En el archivo PDF pueden encontrar el diagrama, circuito impreso y lista de materiales. http://construyasuvideorockola.com/downloads/pre_subw_car.pdf Si quieren mas proyectos como estos no dejen de visitar: http://construyasuvideorockola.com/index.php Les recomiedo esta pagina para buscar muchos mas proyectos. Cualquier duda Pregunten y comenten.....

Hola amigos de taringa hoy les traigo el Amplificador finalizado con sus complementos.link: http://www.youtube.com/watch?v=RDhI7f2AlLU&feature=g-upl&context=G2af8c47AUAAAAAAABAALa prueba de las Luces Rítmicas con led con la única codificación que introduje los led en una manguera transparente para simular que son luces de neón link: http://www.youtube.com/watch?v=wApsrYXUxBw&feature=g-upl&context=G2f3b908AUAAAAAAAAAADe este vídeo saque la idea de los tubos con led aunque aquí en el vídeo lo hacen con acrílico yo lo realice con tubo transparente que con seguí en la ferretería a la medida del led y en el mismo lugar encontré el termo aislante link: http://www.youtube.com/watch?v=xj6jUxMDDXElink: http://www.youtube.com/watch?v=Zbd-Oypxlc0&feature=g-upl&context=G2e64acaAUAAAAAAACAAEn este vídeo pruebo el amplificador con poco volumen para que los vecinos no molesten y a la ves pruebo las luces instaladas con led rítmicosAquí les dejo el post donde pueden encontrar los diagramas de este amplificador lo pueden mejorar o cambiar algo mas cualquier duda o comentario no lo duden les ayudare aunque sea otro amplificador o en alguna otra cosa.....http://www.taringa.net/posts/hazlo-tu-mismo/13381819/Como-Construir-un-amplificador-con-complementos.html

Hola amigos de taringa en este nuevo post les traigo una guía de como armar o construir su propio amplificador Primero tenemos que seleccionar nuestro amplificador según las necesidades que tengamos yo en lo personal tome uno de mis antiguos amplificadores que realice en bachillerato con un STK 402-070 este es un amplificador que genera 70W de potencia por canal, pero si quieren uno con mas potencia y no quieren andar perdiendo tiempo en buscar y sin saber que funcionara les dejo el siguiente link donde encontraran amplificadores funcionables.http://construyasuvideorockola.com/proyectos_amplificadores.php Vista frontal del amplificador Vista desde la parte de abajo.Siguiente paso tenemos que construir una fuente de poder para nuestro amplificador y transformador tenemos que asegurarnos de la alimentación máxima que necesita nuestro amplificador y también la mínima para poder obtener el máximo rendimiento del Amplificador. Pre-Amplificador de tono este pre nos ayuda a poder elevar aun mas el audio entrante de nuestro amplificador y con su control de tono nos permite controlar loa Bajos y los Altos. El diagrama de este contol de tono lo pueden encontrar en el siguiente link http://construyasuvideorockola.com/downloads/tonos.pdfEl vúmetro o medidor de unidades de volumen es un aparato que se usa para detectar los picos de audio. Se le encuentra por lo general en amplificadores. Este instrumento de medición es ideal para complementar y dar estética a nuestro amplificador. Permite medir el correcto funcionamiento del amplificador. En esta ocasión, vamos a construir un vúmetro estereo con dos LM3915, que puede ser usado con cualquier amplificador. Vista desde la parte de abajo para colocar frontal mente en el amplificador Vista desde la parte de arriba.link: http://www.youtube.com/watch?v=7JwkGdSH_ik&feature=g-upllink: http://www.youtube.com/watch?v=tOxXfPagQwg&feature=player_embeddedEl diagrama y pista en el siguiente link. http://construyasuvideorockola.com/downloads/vumetro_estereo.pdfPero si queremos mas luces en nuestro amplificador encontré esto hace poco en Internet luces rítmicas con led y un transistor yo ya lo probé y si funciona lo e probado con el TIP 31C, TIP 41C, TIP 120 y B507 yo de preferencia lo estoy utilizando con TIP 120 le da mas luminosidad a lo led y puedo poder mas led sin perder luz.E aquí el vídeolink: http://www.youtube.com/watch?v=QW7NdAgXrbE[/url El funcionamiento del circuito en el siguiente link:http://electronicavm.wordpress.com/2011/10/30/leds-audio-ritmicos-con-tip31/ Una fuente segundaría para alimentar a nuestro demás elementos.Link de fuente con diagrama y pista.http://construyasuvideorockola.com/downloads/fuentesimetrica.pdf Por ultimo necesitamos un protector de bocinas Este circuito se implementa en las salidas del amplificador de potencia, para que a la hora de una falla los parlantes no sufran descargas eléctricas. Además, por tener un retardo de encendido, proporciona un encendido silencioso de su amplificador, que evita los molestos (Pop) y peligrosos chasquidos que pueden averiar los tweeter y/o parlantes.Diagrama y pista impresa en el link.http://construyasuvideorockola.com/downloads/protector_salidas.pdfTodo esto necesitamos para armar nuestro amplificador y quede nítido. Pronto subiré el vídeo tutorial de como armar todo.Cual quier Pregunta no duden en comentar.Aqui esta el link donde esta como funciona el amplificador y algunos complementos .http://www.taringa.net/posts/hazlo-tu-mismo/13517282/Amplificador-Finalizado-con-Complementos.html

Este es un amplificador tipo teatro en casa con 2 salidas frontales ,2 salidas traseras,1 salida de woofer. Muy sencillo de realizar y sus componentes son muy económicos. este es el vídeo de prueba del proyecto de teatro en casa con 4.1 salidas. link: http://www.youtube.com/watch?v=GbcEeSQe_0Y&feature=player_embedded Este el archivo PDF que trae el diagrama,circuito impreso y lista de materiales http://construyasuvideorockola.com/downloads/teatro.pdf Si quieren mas proyectos como estos no dejen de visitar: http://construyasuvideorockola.com/index.php Se la recomiendo esta pagina para encontrar muchos mas proyectos como estos.

Este es un amplificador de 15W por canal este amplificador es económico y sensillo en su realización, este amplificador lo realice para el cuarto de mi hermano con una salida de woofer.aquí les dejo el vídeo tutorial de su ensamble primera parte del video.link: http://www.youtube.com/watch?v=XFeNwhCliIwSegunda parte del video de ensamblaje y su prueba final de funcionamiento.link: http://www.youtube.com/watch?v=yKvqt12i2H8&feature=relatedAqui les dejo el archivo PDF que tiene el diagrama, circuito impreso y lista de materiales.http://construyasuvideorockola.com/downloads/tda2030.pdfY Para aquellas personas que quieran hacer un canal monoral o mono estéreo el diagrama y circuito en este otro archivo PDF.http://construyasuvideorockola.com/downloads/tda2030_mono.pdfy el diagrama de el filtro pasa bajo para woofer.El archivo PDF del filtro pasa bajo.http://construyasuvideorockola.com/downloads/presubw.pdfFotos de mi proyecto Materiales:Integrados2 TDA2030Resistencias2- 1 ohmio 1/2W2- 47K 1/4W4- 100K 1/4W3- 1K5 1/4W2- 22K 1/4WCondensadores2- 4700 uF / 16V4- 47uF / 16V4- 100uF / 16V2- 4.7uF /16V2- 10uF / 16V2- 0.22uF(224) / 100V poliester4- 0.1 F (104) / 50V ceramicoVarios2 Diodos 1N54041 Potenciometro 50K1 led rojo (cualquier color)1 Transformador de 12V/4A1 Terminal para bafles1 Regleta RCAx22 DisipadoresProyecto ya armado Imagen del Pre-Amplificador para woofer y su fuente de doble tensión ya armados.PRE-AMPLIFICADOR DE WOOFERFUENTE DOBLADORA DE TENSION http://construyasuvideorockola.com/downloads/doblador.pdfCualquier duda o comentario no duden de comentarlo.

Hola aquí les traigo un vumetro transistorizado el cual arme con elementos electrónicos de piezas que no ocupaba como televisores viejos, Radios y otras cosas. En realidad solo compre los diodos 1N4148 y la placa. Diagrama de vumetro: Diagrama de pre-amplificador para el microfono: yo realice a este vumetro en forma de cubo con solo tres colores verde, amarillo,rojo. Dando forma al cubo. después fabricación de pista.. Recuerdo que todos los elementos electrónicos son reciclados de antiguos placas de TV,Radios y otros elementos electrónicos. 9 - 330R resistores 1- 470R 1 - 1k 1 - 2k2 5 - 4k7 3 - 10k 1- 2K2 2 - 33k 2 - 39k 2 - 47k 2 - 4.7mfd 16v eletrolítico o 1 mfd 16v eletrolítico 2 - 22mfd 16v eletrolítico o 10 mfd 16v eletrolítico 10 - BC 547 transistor 1 - BC 557 transistor 9- 1N 914 or 1N 4148 diodo 7 - 5mm LEDs amarillo 2- 5mm LEDs verde 1 - 100k mini trimpots 1 - 9v clip de bateria 1 - PLACA VU METER Los transistores BC547 pueden ser sustituidos por ECG 123AP que son C9014-2N3904-BC546-BC547-BC548-BC549-BC550-BC337. También puede ser utilizado C945-C1815 que es equivalente al ECG 85, este te hace mas sensible el pre amplificador y es mas fácil de conseguir por que es un poco mas común. Los transistores BC557 Pueden ser sustituidos por ECG 159 que es 2N3906-BC558. Y tambien este A733 Puede ser sustituidop por ECG290A. Aqui un programa para poder buscar equivalentes de elementos electronicos pero tienes que estar en linea para poderte dar los resultados. http://nte01.nteinc.com/webforms.nsf/quickcrosssubmit?OpenPage Prueba del circuito electrónico que lo disfruten link: http://www.youtube.com/watch?v=qr3ctZBEMCs&feature=plcp imagenes del circuito armado Cualquier duda comente y les ayudo.

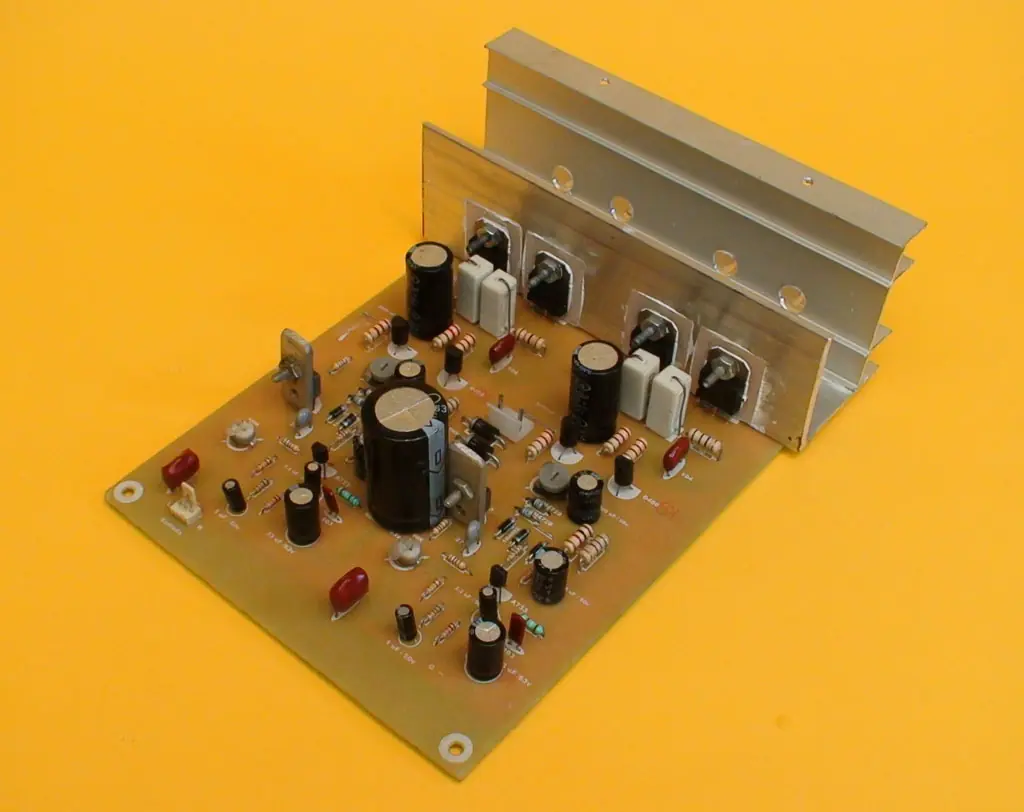

El siguiente Amplificador ofrece una salida de 100w reales en cada canal entrega 50W en el cual es muy practico para realizar una pequeña fiesta en tu casa con tu propio amplificador. Este amplificador en lo personal yo lo ocupo para las fiestas y para propaganda en eventos de venta Aqui la prueba de sonido del amplificador de 100w. link: http://www.youtube.com/watch?v=q2VNNc1Ig0k&feature=player_embedded El archivo PDF dnde encontraran el diagrama,circuito impreso y lista de materiales. http://construyasuvideorockola.com/downloads/amp100wt.pdf Cualquier duda o consulta no dejen de comentarlo.

Quien no a querido siempre ponerle un buen sonido a su reproductor de mp3 o a su computadora bueno aqui les traigo Diagrama y circuito impreso solo para realizar hasta para aquel que es nuevo en la electrónica puede realizar. Amplificador terminado Parte de control de tono. Prueba del amplificador de 60W bueno en lo personal yo ya lo probé y me funciono por eso lo recomido y lo adapte también con el filtro pasa bajo para wofer y si funciona de maravilla link: http://www.youtube.com/watch?v=qnLglx7Cvr0&feature=player_embedded Link para descargar el archivo PDF con diagrama y circuito impreso http://construyasuvideorockola.com/downloads/tda2050_tonos.pdf El proyecto de pre-amplificador para woofer aqui esta es muy sencillo para realizar y practico tambien esta e archivo PDF para descargar y realiza el proyecto link: http://www.youtube.com/watch?v=fHLnb8hOJhA&feature=player_embedded Archivo PDF con diagrama http://construyasuvideorockola.com/downloads/presubw.pdf CONSTRUCCIÓN DE UNA FUENTE DOBLADORA DE TENSIÓN PARA PRE-PASA BAJO Este es un complemento para el pre pasa bajo cuando no podemos encomtrar el transformador con estad central, con esta fuente podemos utilizar un transformador simple. Archivo PDF con diagrama http://construyasuvideorockola.com/downloads/doblador.pdf Cualquier duda o consulta no dejen de comentar,recomienden este post. Si quieren mas proyectos como este visiten : http://construyasuvideorockola.com/index.php luego dan clic en la parte de proyectos y podrán encontrar muchos mas proyectos de su interes NO DEJEN DE COMENTAR
