Lo que aquí presento es un proyecto para quienes sepan de electrónica y/o tengan experiencia en armado de circuitos eléctricos o electrónicos, o para quienes estudian la carrera de electrónica, que sirve como práctica.
Sirve para el que ya tenga un autoestéreo, y quiera hacer un sonido envolvente al auto, o bien, si no cuenta con un autorradio, armar uno, con una etapa amplificadora de audio y usar un reproductor de mp3 como fuente de sonido como el siguiente:
En caso de que te hayan robado el equipo, o se te averió, bien puedes tener en cuenta este proyecto, ya sea para que puedas escuchar música hasta reponer tu equipo, o bien , si te gustó la idea, dejarlo en forma permanente.
Es decir, armar un amplificador estéreo, ponerlo dentro de un gabinete que ocupe el lugar que nos dejó el autoestereo del tablero del auto, y conectar este equipo casero con un reproductor mp3, o mp4, que bien o tenemos uno, o podemos adquirirlo, el que más nos guste. En Mercado Libre, por ejemplo, hay cientos de ofertas de este tipo de reproductores, y hay para todo gusto y necesidades, a buen precio.
Necesitamos, para todo esto:
1-Un reproductor mp3.
2-Un panel de plástico o acrílico o aluminio de la medida del hueco que dejó el autoestéreo.
Como el que se muestra:
Preferentemente, que sea del color del tablero del auto.
3- un diodo led (rojo preferentemente)
4-una llave de un polo, que será la llave de encendido
5-una resistencia de 1 kohm
6-un conector hembra estéreo, para conectar plug
7- cable de varios colores, en cantidad necesaria, de 2 mm.
8-un plug como el mostrado en la primer imágen, para conectar el reproductor mp3 al equipo. Se puede adquirir ya armado en cualquier tienda de electrónica.
9- Un amplificador de audio, estéreo, como los que describo a continuación. Cuando se trata de amplificadores mono, obviamente se usarán dos de los mismos.
Amplificador de 8W con TDA 2002 o TDA 2003.Este circuito es ideal por su simpleza, solo lleva 1 CI (en realidad 2 si es estéreo) y muy pocos componentes.El sonido logrado es excelente. Entrar aquí para ver más en detalle . Usar dos de estos módulos.
Amplificador de 5W transistorizado, con TIP 31, al igual que el anterior, muy simple y eficiente: Entrar aquí para ver más en detalle .(usar dos de estos módulos)
Amplificador estéreo de 10W por canal, con TDA2009: Entrar aquí para ver más en detalle .Si bien el circuito trabaja con 18V, se le puede alimentarlo con los 12V de la batería del auto, solo que suministrará 8w por canal.
Amplificador de 70W, para los más fanáticos de la potencia: Entrar aquí para ver más en detalle .(usar dos de estos módulos).Para este último, tener en cuenta el alto consumo del circuito, que requerirá de una batería adicional. Por supuesto, el volumen que entrega es muy alto.
10- cuatro altavoces o parlantes, preferentemente de 4 u 8 omh. Es probable que lo tengas, aunque te hayan robado el equipo, o quedó averiado el autostereo, así que los puedes usar. Recomiendo usar parlantes de buena calidad y/o marca reconocida. Los parlantes baratos no proporcionan buen sonido, la respuesta en frecuencia es muy limitada y no suelen soportar la potencia que dice soportar.
Primero armamos el alojamiento del amplificador. Para eso, junto con el frente, pegamos a 90° una base
de medidas similares al frente, como se muestra en la siguiente imágen:

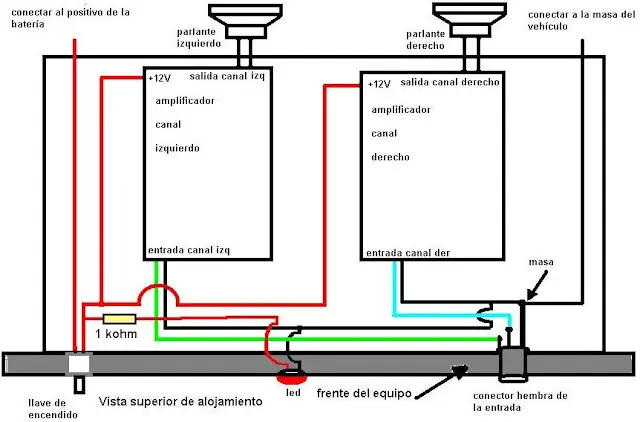

Luego disponemos de las conexiones , con el amplificador ya armado:
Debemos armar todo prolijamente y con cuidado de no provocar cortocircuito. La alimentación la podemos sacar de la batería directamente, pero si usamos el amplificador de 70w, hay que tener en cuenta el alto consumo del mismo, por lo que requerirá de fusibles aparte.
Luego, para lograr el sonido envolvente o surround, hacemos las siguientes conexiones:
La resistencia debe ser de al menos 10 watt y de unos 15ohm para altavoces de 8 ohm o de 10 ohm para altavoces de 4 ohm.
Bueno, espero que le sea de utilidad y gracias por la visita.
