Hola a Tod@s.... a.a Los que hoy les quiero mostrar es un proyecto que hace rato venia queriendo hacer y después
de varios intentos fallidos logré que anduviese jejeje Se trata de un amplificador portátil para guitarra eléctrica...
sin mas que agregar, acá el esquema:
Lo único que yo cambié con respecto al esquema es la Resistencia de 47K por una de 1K, porque me di cuenta de que la señal que proviene de las bobinas de la guitarra electrica es muy debil asi que si limitaba demasiado el paso de la señal no iba a sonar ni hostia el ampli xD..... Este circuito se puede alimentar desde los 5 a los 9 Volts de Corriente Continua, por lo cual se puede utilizar el puerto USB de la PC Para alimentarlo, mas adelante les digo como a.a
Aca les presento una Variante del Mismo Circuito :
En esta variante los que ven es la alternativa de alimentarlos de los 12 a los 24 Volts, la unica diferencia es que este circuito incluye un 78L09 Que es un regulador de voltaje, toma cualquier voltaje comprendido entre los 12 y los 24 Volts y los regula y estabiliza a 9Volts, tambien incluye un capacitor para filtrar aun mas la corriente
Okey, ahora la lista de materiales:
Resistencias:
R1= para amplificador de audio, de 47k (amarillo, violeta, naranja, dorado) a 100k (marron, negro, amarillo, dorado)
para amplificador de guitarra electrica, 1K (Marron, negro, rojo, dorado)
R2= 10 ohm (marron, negro, negro, DORADO)
R3= 1K a 2,2K (ROJO, ROJO, ROJO, DORADO)
CAPACITORES:
C1= 10 uF (micro faradio)/ 16V
C2= 220 uF/ 16V
C3, C4, C5= 100 nF (nano faradio)
Varios:
IC1= LM386
Q1= 7809 (REGULADOR DE VOLTAJE)
VR1= Potenciómetro 10K Logaritmico
Led del color que quieran
borneras de 2 tornillos, para placa (x2)
JACK STEREO DE 6,3mm
JACK DC de 3 Terminales, para chasis
Cable blindado, para filtrar la entrada lo maximo posible.
Cables de colores para el resto de las conexiones.
Parlante de 8 Ohms y de 0,5 a 5 WATTS n.n
Zocalo para la bateria de 9V
Resistencia de 1K Para el Led n.n
Opcional
Zocalo de 4 pines DIL (Dual in Line) para el LM386
Potenciometro de 5K Lineal, para el control de ganancia.
y Ahoraaa..... [Redoblantes] El PCB..!! (Printed Circuit Board)
En las fotos se puede ver la posicion de los componentes y las pistas del circuito, hice las dos variantes, con el regulador de voltoje y sin el regulador... yo lo hice sin regulador porque lo alimento con una bateria de 9v
Cómo hacer el PCB...? Fácil...:
1: Imprimir el circuito en cualquier impresora a chorro, y luego sacar una copia, aclaro, la impresion de la impresora a chorro NO SIRVE para realizar esta tarea.
A la hora de hacer la fotocopia pedile al que te haga la copia que la haga bien cargada, bien oscura, con bastante TONER, asi se te hará mucho mas facil el trabajo.
2_ Ahora debemos preparar la placa para hacer el impreso, en una placa virgen de cobre, y con una virulana, como las de cocina, rayamos la superficie para pulirla y sacarle todas las impurezas que tenga, CONSEJO, usen guantes, como yo, porque la gracitud de los dedos te pueden estropear en impreso...
Luego con alcohol etílico (el de farmacia, el común) o alcohol isopropílico limpien y sequen bien la placa, asi quedará lista para empezar a hacer el impreso.
3- Corten el papel dejando unos centimetros de margen y apoyenlo sobre la placa haciendo que el lado impreso este cara al cobre... Luego, con una plancha, "planchen" el papel para que la tinta se transfiera a la placa de cobre dibujando sobre ella las pistas... planchen durante 5 o 10 minutos sin pasarse con la temperatura de la plancha, tranquilo, paciencia....
4- Ahora sumerjan la placa con el papel pegado en una fuente con agua fria o a temperatura ambiente, para que el papel poco a poco se valla desprendiendo del cobre, agitá de vez en cuando el recipiente para ayudar a que el papel se desprenda mas facilmente, y lo que sobre lo retiras con los dedos. Si se les complica ayudense con un cepillo de dientes viejo para retirar lo que sobre de papel.Recuerden, el papel que queda sobre las pistas no importa, pero el que queda ENTRE las pistas hay que retirarlo como sea SI O SI...
5- Ahora marquen y corten la placa a medida (de ser necesario, y si quieren a.a)
6- Compruben que no haya quedado residuos de papel entre las pistas y si quedó con un destornillador pequeño, un punzon, etc, retirenlo.
Con una microfibra negra permanente, repasen todas las pistas que consideren que puedan estar cortadas o desprolijas, tomense su tiempo en este proceso, porque de ello depende el resultado y el exito de la placa en sí...: P.D. Enchastrarse los dedos en este proceso es opcional xD

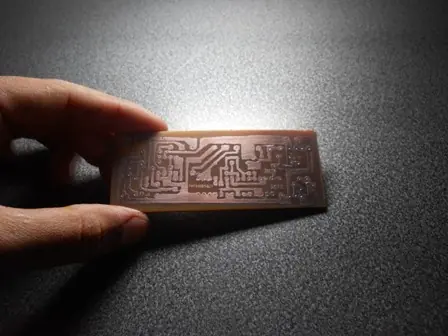

..Y queda algo asi:
ACLARO, Todas estas fotos son de otro proyecto mio, pero para explicar el proyecto sirven ... Continuemos...
7 - Ahora coloquen la placa en un recipiente de plastico o vidrio, pero jamas de metal. tapenla por completo con cloruro férrico (tambien se lo llama ácido ferrico) no se asusten, si bien no es un acido tan corrosivo como se lo imaginan deben manipularlo con mucho cuidado porque es bastante tóxico, les recomiendo usar guantes y protección ocular, siempre es mejor prevenir que curar, nunca esta de mas.... Si son impacientes como yo hay un par de consejos para conseguir buenos resultados en "menor" tiempo....:
- con el ácido a temperatura ambiente demorarás unos 10 o 15 minutos en hacer la placa, remové cada tanto y anda fijandote, cuando haya comido todo lo que no esta pintado de negro ya estará lista.
Ah si..! Los consejos..!! jejeje... Aviso, no soy químico asique no se muy bien porque funciona pero si al cloruro ferrico le agregas un poco de agua oxigenada este corroerá mas velozmente el cobre de la placa...
otra alternativa es mezclar el cloruro con agua caliente para acelerar el proceso...
y por último, que es lo que yo he hecho... colocar cerca del recipiente con la placa una Bombilla incandescente para calentar el recipiente y el acido... tambien se puede hacer a baño maría pero es un poco mas complicado... haganlo como les resulte mas comodo.. yo lo hice con el agua oxigenada y la lamparita
8- Lo que sigue es descubrir las pistas color negro, simplemente raspalos con virulana y listo.... lo que sigue el, con un punzón, un clavo etc, marcar los puntos donde hay que hacer las perforaciones para pasar las patitas de los componentes...

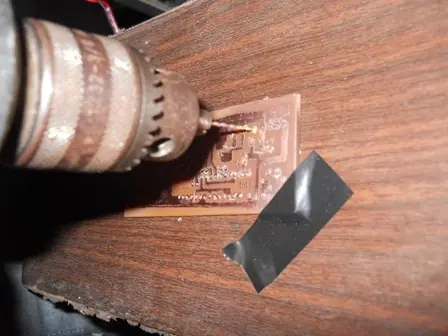

9- agujerear... con paciencia, porque las mechas son fragiles asique tratenlas con cariño, yo uso mechas de 0,6mm para todo lo que sea resistencias, capacitores, Integrados etc y de 1mm para lo que son borneras y cables...

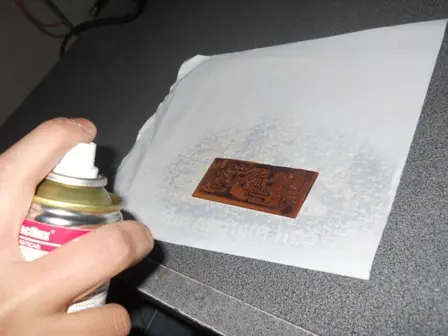

10- (Opcional) Existe un producto conocido como flux o ferroflux que sirve para proteger las pistas de cobre de la oxidacion y ademas permite fundir mucho mas facilmente el estaño a la hora de soldar... recomiendo usarlo, viene tanto en forma de barniz y de spray, yo tengo la de spray y la lata alcanza para miles de placas porque no gastas casi nada....
Para soldar comiencen por los componentes de menor altura, como los puentes y las resistencias, luegos los zocalos y las borneras y por ultimo los capacitores.... al final instalen el circuito integrado y el potenciometro... hay miles de tutos en internet de cómo soldar .. Acá les dejo una pagina:
La particularidad de mi amplificador es que le adapte el sistema de encendido que usan los pedales de guitarra electrica.. ¿En qué consiste? en que solamente al enchufar en plug Mono de la guitarra el aparato se va a encender... Como se logra..? implementando un Jack Stéreo.... también le incluí un Jack DC (de Corriente Continua) Para poder usar una alimentacion externa... ademas tiene la particularidad de que al usar la alimentacion externa, desconectala bateria interna del circuito, para que al usar una alimentacion externa la bateria no se consuma...
El el siguiente diagrama se ve las conecciones correspondiente y le agregue un led para indicar cuando el amplificador se encuentre encendido...:
Al conectar el plug Mono, se genera una continuidad entre TIP y SHIELD lo cual cierra el circuito, encendiendo el amplificador, el Jack DC Tambien tiene un conmutador que desconecta la bateria al enchufar un PLUG DC.
Recuerdan que les dije que se podia alimentar desde un Puerto USB..?
El cable usb posee cuatro cables, dos para datos (por lo general verde y blanco) y dos para alimentacion (rojo y negro) Un puerto USB Standar puede proporcionar 5 voltios y aproximadamente 500 mili Amperes... mas que suficientes...
como este circuito requiere que la parte interna del plug DC sea la Masa (El negativo) y la parte de afuera el positivo, mucho cuidado a la hora de soldar...
Yo simplemente corte un cable usb y le adicioné un plug DC, Esta el la forma de conectarlo:

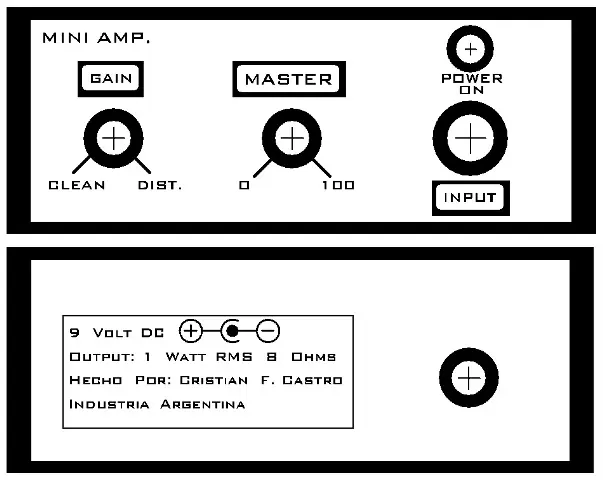

La forma de construccion del amplificador queda a criterio de cada uno, yo igual les propongo algunas ideas
- Una de ellas es doblar una chapa de aluminio para introducir dentro el circuito y armar toda una caja de madera para el parlante etc... en caso de que lo hagan lo diseñé tanto el frente como la parte de atras, serian las calcomanias... y asi me quedaron:
Verán que hay lugar para dos potenciometros, es el de control de ganancia... el LM386 Tiene la particularidad de tener una ganancia ajustable.... poniendo un potenciometro entre las patas 1 y 8 Se puede variar la ganancia, con la maxima ganancia se produce una saturacion de sonido que resulta en una distorsion armonica muy atractiva para aquellos que quieran un efecto de distorsion en su guitarra a la hora de tocar... la conexion de dicho potenciometro es la siguiente..:
INFO: Si le sacan el capacitor y conectan solo el potenciometro obtendran la maxima ganancia variable, que es de 200....Otra alternativa (que es la que yo implementé) es usar, por ejemplo los parlantes de ordenador, de computadora... simplemente hacen las perforaciones correspondiente e intentan hacer que todo quepa en su interior, incluyendo la batería.... total la placa el realmente pequeña....

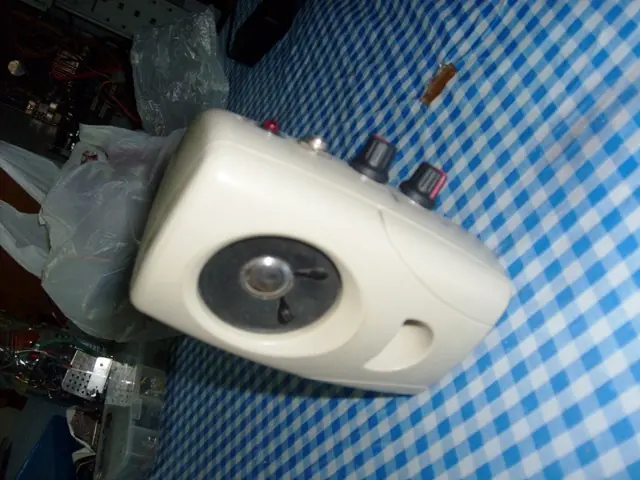

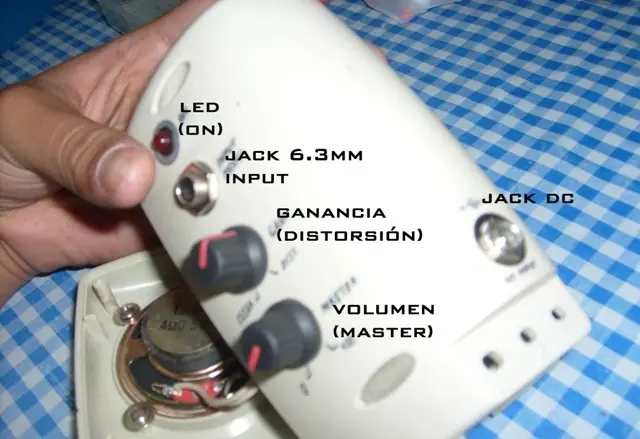

Y para terminar unas Fotitos de Mi Amplificador terminado... :

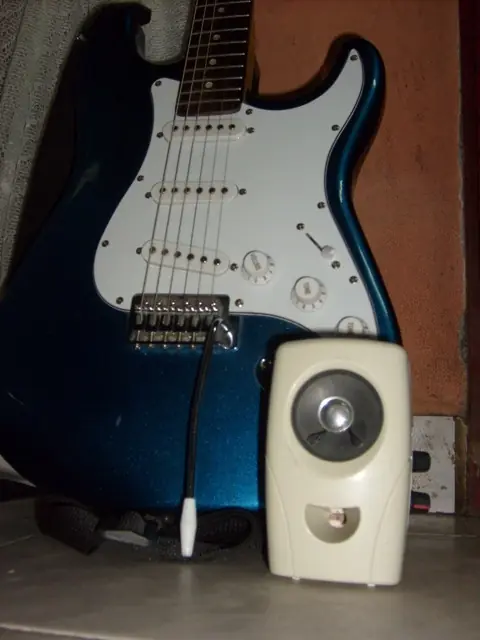

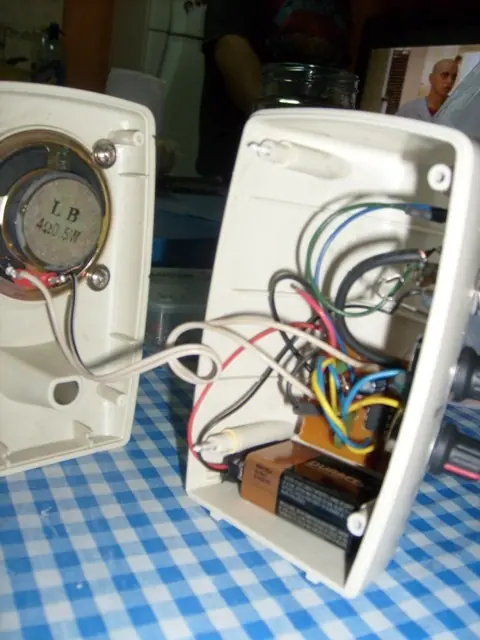

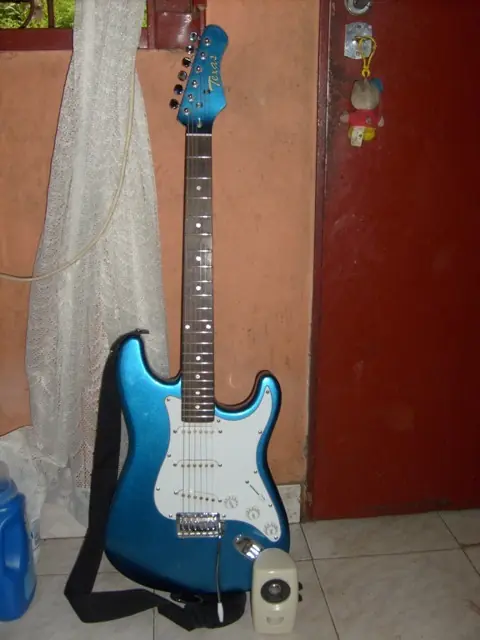

...Y unas Cuantas fotos para que vean Cómo es por dentro y su tamaño comparado con una guitarra eléctrica...:

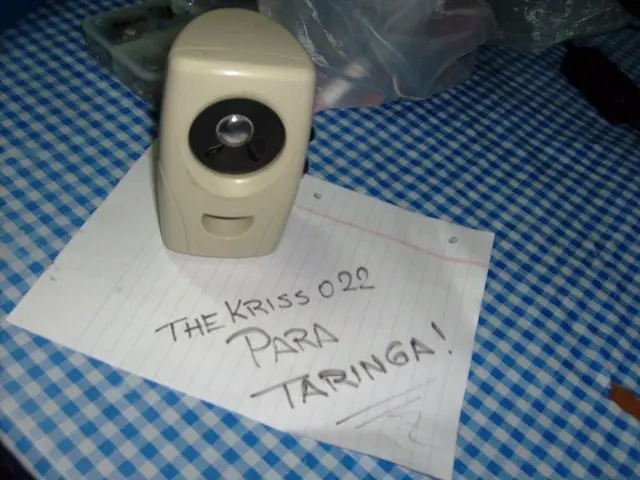

===Certificación===
COMENTAR ES AGRADECER.... :3
de varios intentos fallidos logré que anduviese jejeje Se trata de un amplificador portátil para guitarra eléctrica...
sin mas que agregar, acá el esquema:
Lo único que yo cambié con respecto al esquema es la Resistencia de 47K por una de 1K, porque me di cuenta de que la señal que proviene de las bobinas de la guitarra electrica es muy debil asi que si limitaba demasiado el paso de la señal no iba a sonar ni hostia el ampli xD..... Este circuito se puede alimentar desde los 5 a los 9 Volts de Corriente Continua, por lo cual se puede utilizar el puerto USB de la PC Para alimentarlo, mas adelante les digo como a.a
Aca les presento una Variante del Mismo Circuito :
En esta variante los que ven es la alternativa de alimentarlos de los 12 a los 24 Volts, la unica diferencia es que este circuito incluye un 78L09 Que es un regulador de voltaje, toma cualquier voltaje comprendido entre los 12 y los 24 Volts y los regula y estabiliza a 9Volts, tambien incluye un capacitor para filtrar aun mas la corriente
Okey, ahora la lista de materiales:
Resistencias:
R1= para amplificador de audio, de 47k (amarillo, violeta, naranja, dorado) a 100k (marron, negro, amarillo, dorado)
para amplificador de guitarra electrica, 1K (Marron, negro, rojo, dorado)
R2= 10 ohm (marron, negro, negro, DORADO)
R3= 1K a 2,2K (ROJO, ROJO, ROJO, DORADO)
CAPACITORES:
C1= 10 uF (micro faradio)/ 16V
C2= 220 uF/ 16V
C3, C4, C5= 100 nF (nano faradio)
Varios:
IC1= LM386
Q1= 7809 (REGULADOR DE VOLTAJE)
VR1= Potenciómetro 10K Logaritmico
Led del color que quieran
borneras de 2 tornillos, para placa (x2)
JACK STEREO DE 6,3mm
JACK DC de 3 Terminales, para chasis
Cable blindado, para filtrar la entrada lo maximo posible.
Cables de colores para el resto de las conexiones.
Parlante de 8 Ohms y de 0,5 a 5 WATTS n.n
Zocalo para la bateria de 9V
Resistencia de 1K Para el Led n.n
Opcional
Zocalo de 4 pines DIL (Dual in Line) para el LM386
Potenciometro de 5K Lineal, para el control de ganancia.
y Ahoraaa..... [Redoblantes] El PCB..!! (Printed Circuit Board)
En las fotos se puede ver la posicion de los componentes y las pistas del circuito, hice las dos variantes, con el regulador de voltoje y sin el regulador... yo lo hice sin regulador porque lo alimento con una bateria de 9v
Cómo hacer el PCB...? Fácil...:
1: Imprimir el circuito en cualquier impresora a chorro, y luego sacar una copia, aclaro, la impresion de la impresora a chorro NO SIRVE para realizar esta tarea.
A la hora de hacer la fotocopia pedile al que te haga la copia que la haga bien cargada, bien oscura, con bastante TONER, asi se te hará mucho mas facil el trabajo.
2_ Ahora debemos preparar la placa para hacer el impreso, en una placa virgen de cobre, y con una virulana, como las de cocina, rayamos la superficie para pulirla y sacarle todas las impurezas que tenga, CONSEJO, usen guantes, como yo, porque la gracitud de los dedos te pueden estropear en impreso...
Luego con alcohol etílico (el de farmacia, el común) o alcohol isopropílico limpien y sequen bien la placa, asi quedará lista para empezar a hacer el impreso.
3- Corten el papel dejando unos centimetros de margen y apoyenlo sobre la placa haciendo que el lado impreso este cara al cobre... Luego, con una plancha, "planchen" el papel para que la tinta se transfiera a la placa de cobre dibujando sobre ella las pistas... planchen durante 5 o 10 minutos sin pasarse con la temperatura de la plancha, tranquilo, paciencia....
4- Ahora sumerjan la placa con el papel pegado en una fuente con agua fria o a temperatura ambiente, para que el papel poco a poco se valla desprendiendo del cobre, agitá de vez en cuando el recipiente para ayudar a que el papel se desprenda mas facilmente, y lo que sobre lo retiras con los dedos. Si se les complica ayudense con un cepillo de dientes viejo para retirar lo que sobre de papel.Recuerden, el papel que queda sobre las pistas no importa, pero el que queda ENTRE las pistas hay que retirarlo como sea SI O SI...
5- Ahora marquen y corten la placa a medida (de ser necesario, y si quieren a.a)
6- Compruben que no haya quedado residuos de papel entre las pistas y si quedó con un destornillador pequeño, un punzon, etc, retirenlo.
Con una microfibra negra permanente, repasen todas las pistas que consideren que puedan estar cortadas o desprolijas, tomense su tiempo en este proceso, porque de ello depende el resultado y el exito de la placa en sí...: P.D. Enchastrarse los dedos en este proceso es opcional xD

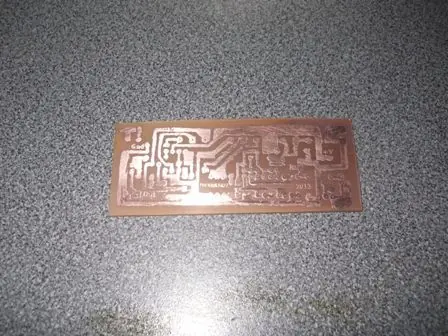

..Y queda algo asi:
ACLARO, Todas estas fotos son de otro proyecto mio, pero para explicar el proyecto sirven ... Continuemos...
7 - Ahora coloquen la placa en un recipiente de plastico o vidrio, pero jamas de metal. tapenla por completo con cloruro férrico (tambien se lo llama ácido ferrico) no se asusten, si bien no es un acido tan corrosivo como se lo imaginan deben manipularlo con mucho cuidado porque es bastante tóxico, les recomiendo usar guantes y protección ocular, siempre es mejor prevenir que curar, nunca esta de mas.... Si son impacientes como yo hay un par de consejos para conseguir buenos resultados en "menor" tiempo....:
- con el ácido a temperatura ambiente demorarás unos 10 o 15 minutos en hacer la placa, remové cada tanto y anda fijandote, cuando haya comido todo lo que no esta pintado de negro ya estará lista.
Ah si..! Los consejos..!! jejeje... Aviso, no soy químico asique no se muy bien porque funciona pero si al cloruro ferrico le agregas un poco de agua oxigenada este corroerá mas velozmente el cobre de la placa...
otra alternativa es mezclar el cloruro con agua caliente para acelerar el proceso...
y por último, que es lo que yo he hecho... colocar cerca del recipiente con la placa una Bombilla incandescente para calentar el recipiente y el acido... tambien se puede hacer a baño maría pero es un poco mas complicado... haganlo como les resulte mas comodo.. yo lo hice con el agua oxigenada y la lamparita

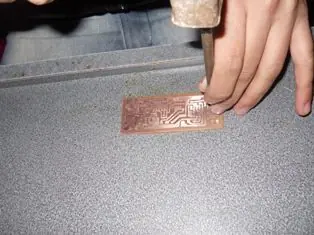

8- Lo que sigue es descubrir las pistas color negro, simplemente raspalos con virulana y listo.... lo que sigue el, con un punzón, un clavo etc, marcar los puntos donde hay que hacer las perforaciones para pasar las patitas de los componentes...
9- agujerear... con paciencia, porque las mechas son fragiles asique tratenlas con cariño, yo uso mechas de 0,6mm para todo lo que sea resistencias, capacitores, Integrados etc y de 1mm para lo que son borneras y cables...
10- (Opcional) Existe un producto conocido como flux o ferroflux que sirve para proteger las pistas de cobre de la oxidacion y ademas permite fundir mucho mas facilmente el estaño a la hora de soldar... recomiendo usarlo, viene tanto en forma de barniz y de spray, yo tengo la de spray y la lata alcanza para miles de placas porque no gastas casi nada....
Para soldar comiencen por los componentes de menor altura, como los puentes y las resistencias, luegos los zocalos y las borneras y por ultimo los capacitores.... al final instalen el circuito integrado y el potenciometro... hay miles de tutos en internet de cómo soldar .. Acá les dejo una pagina:
La particularidad de mi amplificador es que le adapte el sistema de encendido que usan los pedales de guitarra electrica.. ¿En qué consiste? en que solamente al enchufar en plug Mono de la guitarra el aparato se va a encender... Como se logra..? implementando un Jack Stéreo.... también le incluí un Jack DC (de Corriente Continua) Para poder usar una alimentacion externa... ademas tiene la particularidad de que al usar la alimentacion externa, desconectala bateria interna del circuito, para que al usar una alimentacion externa la bateria no se consuma...

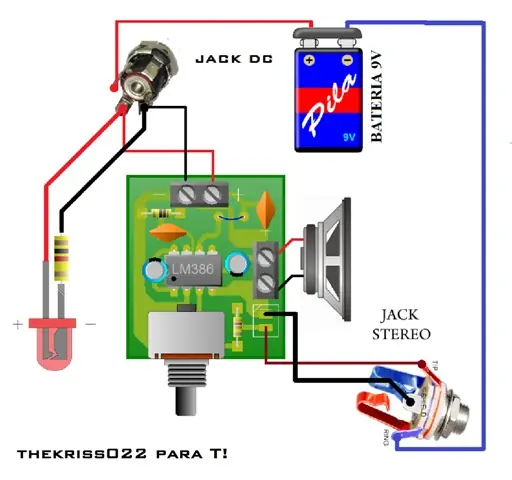

El el siguiente diagrama se ve las conecciones correspondiente y le agregue un led para indicar cuando el amplificador se encuentre encendido...:
Al conectar el plug Mono, se genera una continuidad entre TIP y SHIELD lo cual cierra el circuito, encendiendo el amplificador, el Jack DC Tambien tiene un conmutador que desconecta la bateria al enchufar un PLUG DC.
Recuerdan que les dije que se podia alimentar desde un Puerto USB..?
El cable usb posee cuatro cables, dos para datos (por lo general verde y blanco) y dos para alimentacion (rojo y negro) Un puerto USB Standar puede proporcionar 5 voltios y aproximadamente 500 mili Amperes... mas que suficientes...
como este circuito requiere que la parte interna del plug DC sea la Masa (El negativo) y la parte de afuera el positivo, mucho cuidado a la hora de soldar...
Yo simplemente corte un cable usb y le adicioné un plug DC, Esta el la forma de conectarlo:
La forma de construccion del amplificador queda a criterio de cada uno, yo igual les propongo algunas ideas
- Una de ellas es doblar una chapa de aluminio para introducir dentro el circuito y armar toda una caja de madera para el parlante etc... en caso de que lo hagan lo diseñé tanto el frente como la parte de atras, serian las calcomanias... y asi me quedaron:
Verán que hay lugar para dos potenciometros, es el de control de ganancia... el LM386 Tiene la particularidad de tener una ganancia ajustable.... poniendo un potenciometro entre las patas 1 y 8 Se puede variar la ganancia, con la maxima ganancia se produce una saturacion de sonido que resulta en una distorsion armonica muy atractiva para aquellos que quieran un efecto de distorsion en su guitarra a la hora de tocar... la conexion de dicho potenciometro es la siguiente..:
INFO: Si le sacan el capacitor y conectan solo el potenciometro obtendran la maxima ganancia variable, que es de 200....Otra alternativa (que es la que yo implementé) es usar, por ejemplo los parlantes de ordenador, de computadora... simplemente hacen las perforaciones correspondiente e intentan hacer que todo quepa en su interior, incluyendo la batería.... total la placa el realmente pequeña....
-----YAPA..... Disfrutenlo... ----
---Aclaro, es mi usuario de YouTube... ----
Es de hace un par de años el video pero esta muy bueno

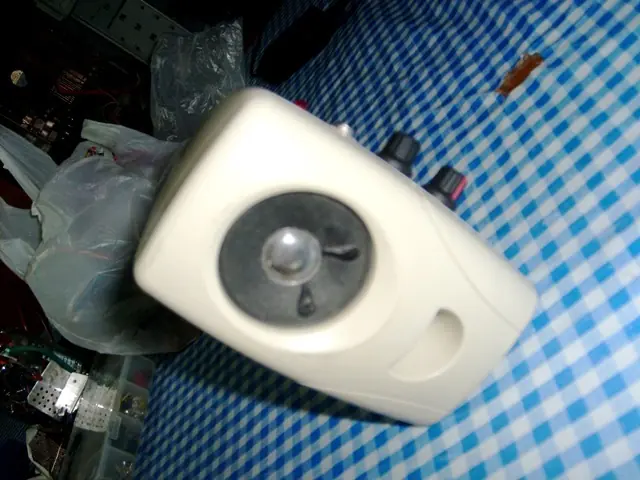

Y para terminar unas Fotitos de Mi Amplificador terminado... :

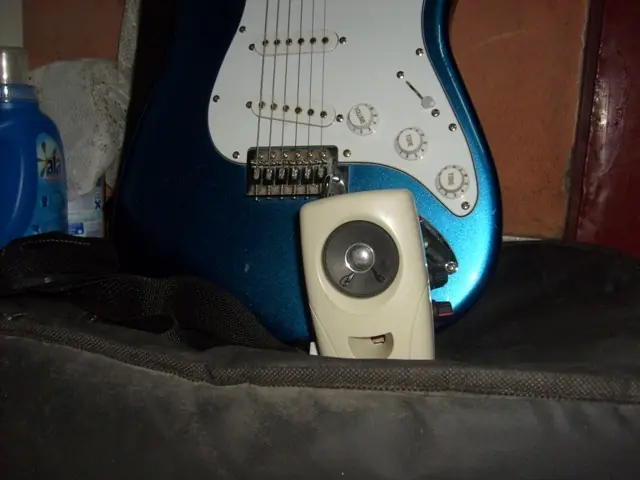

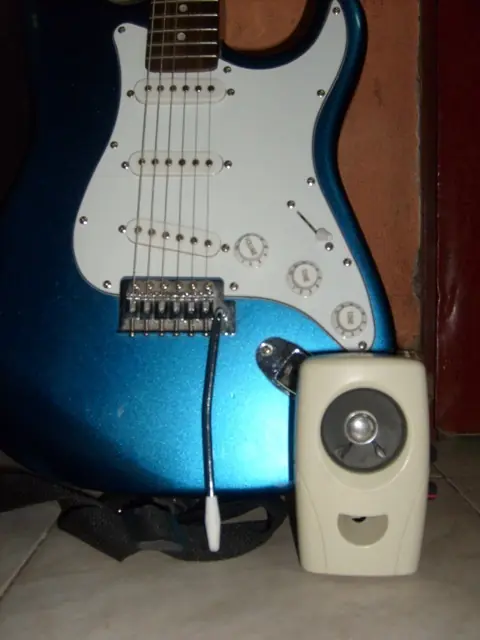

...Y unas Cuantas fotos para que vean Cómo es por dentro y su tamaño comparado con una guitarra eléctrica...:
