COMMON RAIL
Un poco de historia
Hablar de common-rail es hablar de Fiat ya que esta marca automovilística es la primera en aplicar este sistema de alimentación en los motores diesel de inyección directa. Desde 1986 cuando apareció el Croma TDI, primer automóvil diesel de inyección directa del mundo. Se daba el primer paso hacia este tipo de motores de gasóleo que tenían una mayor eficacia de combustión.
Gracias a este tipo de motores, que adoptaron posteriormente otros fabricantes, los automóviles diesel podían garantizar mayores prestaciones y menores consumos simultáneamente. Quedaba un problema: el ruido excesivo del propulsor a bajos regímenes de giro y en los "transitorios".
Y es aquí donde comienza la historia del Unijet o mejor dicho, el estudio de un sistema de inyección directa más evolucionado, capaz de reducir radicalmente los inconvenientes del excesivo ruido de combustión. Esta búsqueda llevará algunos años más tarde al Unijet, alcanzando mientras tanto otras ventajas importantes en materia de rendimiento y consumo.
Para resolver el problema, solamente existían dos posibilidades: conformarse con una acción pasiva y aislar después el motor para impedir la propagación de las ondas sonoras, o bien, trabajar de modo activo para eliminar el inconveniente en la fuente, desarrollando un sistema de inyección capaz de reducir el ruido de combustión.
Decididos por esta segunda opción, los técnicos del Grupo Fiat se concentraron inmediatamente en la búsqueda del principio del "Common-Rail", descartando después de análisis cuidadosos otros esquemas de la inyección a alta presión. Estos sistemas no permitían gestionar la presión de modo independiente respecto al número de revoluciones y a la carga del motor, ni permitían la preinyección, que son precisamente los puntos fuertes del Unijet.
Disposicion de un motor Unijet
Nacido del trabajo de los investigadores de la Universidad de Zurich, nunca aplicado anteriormente en un automóvil, el principio teórico sobre el que se inició el trabajo era simple y genial al mismo tiempo. Continuando con la introducción de gasóleo en el interior de un depósito, se genera presión dentro del mismo depósito, que se convierte en acumulador hidráulico ("rail", es decir, una reserva de combustible a presión disponible rápidamente.
Tres años después, en 1990, comenzaba la prefabricación del Unijet, el sistema desarrollado por Magneti Marelli, Centro de Investigación Fiat y Elasis sobre el principio del "Common Rail". Una fase que concluía en 1994, cuando Fiat Auto decidió seleccionar un socio con la máxima competencia en el campo de los sistemas de inyección para motores diesel. El proyecto se cedió posteriormente a Robert Bosch para la parte final del trabajo, es decir, la conclusión del desarrollo y la industrialización.
Así, once años después del Croma TDI, en octubre de 1997, llegó al mercado otro automóvil de récord: el Alfa 156 JTD equipado con un revolucionario turbodiesel que aseguraba resultados impensables hasta ese momento. Los automóviles equipados con este motor son increíblemente silenciosos, tienen una respuesta tan brillante como la de los propulsores de gasolina y muestran, respecto a un motor de precámara análogo, una mejora media de las prestaciones del 12%, además de una reducción de los consumos del 15%. El éxito de los Alfa 156 con motor JTD fue inmediato y rápidamente, además de ser empleado en otros modelos de Fiat Auto, muchas otras marcas automovilísticas adoptaron propulsores similares.
Ahora llega la segunda generación de los motores JTD, en los Multijet. El principio técnico sobre el que se basa el desarrollo del Multijet es simple. En los motores de tipo "Common Rail" (Unijet) se divide la inyección en dos fases una preinyección, o inyección piloto, que eleva la temperatura y la presión en el cilindro antes de hacer la inyección principal para permitir así una combustión más gradual, y resultando un motor más silencioso. El sistema Multijet evolución del principio "Common Rail" que aprovecha el control electrónico de los inyectores para efectuar, durante cada ciclo del motor, un número mayor de inyecciones respecto a las dos del Unijet. De este modo, la cantidad de gasóleo quemada en el interior del cilindro sigue siendo la misma, pero se reparte en más partes; de esta manera, se obtiene una combustión más gradual. El secreto del Multijet se basa en las características del diseño de centralita e inyectores que permiten realizar una serie de inyecciones muy próximas entre sí. Dicho proceso de inyección, desarrollado por los investigadores de Fiat Auto, asegura un control más preciso de las presiones y de las temperaturas desarrolladas en la cámara de combustión y un mayor aprovechamiento del aire introducido en los cilindros.
Disposición de un motor Multijet
Descripción del sistema
La técnica utilizada en el diseño del "Common Rail" esta basada en los sistemas de inyección gasolina pero adaptada debidamente a las características de los motores diesel de inyección directa. La palabra "Common Rail" puede traducirse como "rampa de inyección", es decir, se hace alusión al elemento característico del sistema de inyección gasolina. La diferencia fundamental entre los dos sistemas viene dada por el funcionamiento con mayores presiones de trabajo en los motores diesel, del orden de 1350 bar que puede desarrollar un sistema "Common Rail" a los menos de 5 bar que desarrolla un sistema de inyección gasolina.
Funciones
El sistema de inyección de acumulador "Common Rail" ofrece una flexibilidad destacadamente mayor para la adaptación del sistema de inyección al funcionamiento motor, en comparación con los sistemas propulsados por levas (bombas rotativas). Esto es debido a que están separadas la generación de presión y la inyección. La presión de inyección se genera independientemente del régimen del motor y del caudal de inyección. El combustible para la inyección esta a disposición en el acumulador de combustible de alta presión "Rail". El conductor preestablece el caudal de inyección, la unidad de control electrónica (UCE) calcula a partir de campos característicos programados, el momento de inyección y la presión de inyección, y el inyector (unidad de inyección) realiza las funciones en cada cilindro del motor, a través de una electroválvula controlada.

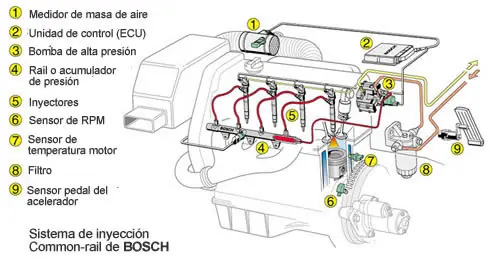

La instalación de un sistema "Common Rail" consta:
- unidad de control (UCE),
- sensor de revoluciones del cigüeñal,
- sensor de revoluciones del árbol de levas,
- sensor del pedal del acelerador,
- sensor de presión de sobrealimentación,
- sensor de presión de "Rail",
- sensor de temperatura del liquido refrigerante,
- medidor de masa de aire.
La ECU registra con la ayuda de sensores el deseo del conductor (posición del pedal del acelerador) y el comportamiento de servicio actual del motor y del vehículo. La ECU procesa las señales generadas por los sensores y transmitidas a través de lineas de datos. Con las informaciones obtenidas, es capaz de influir sobre el vehículo y especialmente sobre el motor, controlando y regulando. El sensor de revoluciones del cigüeñal mide el numero de revoluciones del motor, y el sensor de revoluciones del árbol de levas determina el orden de encendido (posición de fase). Un potenciometro como sensor del pedal acelerador comunica con la UCE, a través de una señal eléctrica, la solicitud de par motor realizado por el conductor.
El medidor de masa de aire entrega información a la UCE sobre la masa de aire actual, con el fin de adaptar la combustión conforme a las prescripciones sobre emisiones de humos. En motores equipados con turbocompresor el sensor de presión de turbo mide la presión en el colector de admisión. En base a los valores del sensor de temperatura del liquido refrigerante y de temperatura de aire, a temperaturas bajas y motor frió, la UCE puede adaptar a las condiciones de servicio los valores teóricos sobre el comienzo de inyección, inyección previa y otros parámetros.
Funciones básicas
Las funciones básicas de un sistema "Common Rail" controlan la inyección del combustible en el momento preciso y con el caudal y presión adecuados al funcionamiento del motor.
Funciones adicionales
Estas funciones sirven para la reducción de de las emisiones de los gases de escape y del consumo de combustible, o bien sirven para aumentar la seguridad y el confort. Algunos ejemplos de estas funciones son: la retroalimentación de gases de escape (sistema EGR), la regulación de la presión turbo, la regulación de la velocidad de marcha, el inmovilizador electrónico de arranque, etc..
El sistema CANbus hace posible el intercambio de datos con otros sistemas electrónicos del vehículo (p. ejemplo: ABS, control electrónico de cambio). Una interfaz de diagnostico permite al realizar la inspección del vehículo, la evaluación de los datos del sistema almacenado en memoria.
Comportamiento del sistema
En los sistemas de inyección convencionales (bombas rotativas o en linea) la generación de presión, la dosificación del combustible así como la distribución van unidos en el mismo dispositivo esto tiene unos inconvenientes:
- La presión de inyección aumenta junto con el nº de revoluciones y el caudal de inyección.
- Durante la inyección aumenta la presión de inyección, pero hasta el final de la inyección disminuye otra vez hasta el valor de la presión de cierre de inyector.
Las consecuencias de ello son:
- Los caudales de inyección pequeños se inyectan con presiones mas bajas y la presión punta es mas del doble que la presión de inyección media.
- El desarrollo de la inyección es aproximadamente triangular.
Traduciendo estos datos lo que quieren decir es que a bajas revoluciones el motor no desarrolla todo su potencial por tener una baja presión de inyección y altas revoluciones la presión punta de inyección es mayor que la necesaria.
Lo anterior mencionado no sucede con el sistema "Common Rail" ya que en estos sistemas la generación de presión esta separada de la dosificación y de la inyección de combustible, esto tiene la ventaja de poder tener una presión de inyección constante que no dependa del nº de revoluciones. También el grado de libertad en el momento de avance o retraso de la inyección es mucho mas grande, lo que hace de los motores equipados con "Common Rail" unos motores muy elásticos que desarrollan todo su potencial en toda la gama de revoluciones.
El sistema "Common Rail" divide la inyección en una "inyección previa", "inyección principal" y en algunos casos en una "inyección posterior".
Inyección previa
La inyección previa puede estar adelantada respecto al PMS, hasta 90º del cigüeñal. No obstante, para un comienzo de la inyección previa mas avanzado de 40º del cigüeñal antes del PMS, el combustible puede incidir sobre la superficie del pistón y la pared del cilindro, conduciendo a una dilución inadmisible del aceite lubricante. En la inyección previa se aporta al cilindro un pequeño caudal de combustible (1...4 ), que origina un "acondicionamiento previo" de la cámara de combustión, pudiendo mejorar el grado de rendimiento de la combustión y consiguiendo los siguientes efectos:
- La presión de compresión aumenta ligeramente mediante una reacción previa o combustión parcial, con lo cual se reduce el retardo de encendido de la inyección principal.
- Se reduce el aumento de la presión de combustión y las puntas de presión de combustión (combustión mas suave, menos ruido del motor).
Estos efectos reducen el ruido de combustión, el consumo de combustible y, en muchos casos, las emisiones. En el desarrollo de presión sin inyección previa, la presión aumenta solo levemente antes del PMS en correspondencia con la compresión, pero lo hace de forma muy pronunciada con el comienzo de la combustión y presenta en el sector de presión máxima una punta comparable muy aguda. El aumento pronunciado de la presión y la punta de presión aguda, contribuyen esencialmente al ruido de combustión del motor diesel. En el desarrollo de presión con inyección previa, la presión en el margen del PMS alcanza un valor mayor y el aumento de la presión de combustión es menos pronunciado.
La inyección previa contribuye solo indirectamente, a la generación de par motor, mediante la reducción del retardo de encendido. En función del comienzo de la inyección principal y de la separación entre la inyección previa y la inyección principal, puede aumentar o disminuir el consumo especifico de combustible.
Inyección principal
Con la inyección principal se aporta la energía para el trabajo realizado por el motor. Asimismo es responsable esencialmente de la generación del par motor. Asimismo es responsable esencialmente de la generación del par motor. En el sistema "Common Rail" se mantiene casi inalterable la magnitud de la presión de inyección durante todo el proceso de inyección.
Inyección posterior
La inyección posterior puede aplicarse para la dosificación de medios reductores (aditivos del combustible) en una determinada variante del catalizador NOx. La inyección posterior sigue a la inyección principal durante el tiempo de expansión o de expulsión hasta 200º del cigüeñal después del PMS. Esta inyección introduce en los gases de escape una cantidad de combustible exactamente dosificada.
Contrariamente a la inyección previa y principal, el combustible no se quema sino que se evapora por calor residual en los gases de escape, hacia la instalación de los gases de escape. Esta mezcla de de gases de escape/combustible es conducida en el tiempo de expulsión, a través de las válvulas de escape, hacia la instalación de los gases de escape. Sin embargo, mediante la retroalimentación de los gases de escape se conduce otra vez a una parte del combustible a la combustión y actúa como una inyección previa muy avanzada. El combustible en los gases de escape sirve como medio reductor para el oxido de nitrógeno en catalizadores NOx apropiados.
Como consecuencia se reducen los valores NOx de los gases de escape.
La inyección posterior retrasada conduce a una dilución del aceite del motor por parte del combustible; el fabricante del motor debe comprobar si esta dilución es admisible.

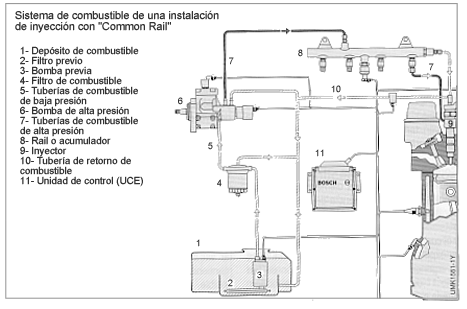

Estructura y función de los componentes
La instalación de un sistema Common Rail se estructura en dos partes fundamentales la parte que suministra el combustible a baja presión y la que suministra el combustible a alta presión.
La parte de baja presión consta de:
- Depósito de combustible con filtro previo.
- Bomba previa.
- Filtro de combustible.
- Tuberías de combustible de baja presión.
La parte de alta presión consta de:
- Bomba de alta presión con válvula reguladora de presión.
- Tuberías de combustible de alta presión.
- Rail como acumulador de alta presión con sensor de presión del Rail, válvula limitadora de la presión y limitador de flujo.
- Inyectores.
- Tuberías de retorno de combustible.
Parte de baja presión
La parte de baja presión pone a disposición el combustible suficiente para la parte de alta presión.
Bomba previa
La misión de la bomba previa es abastecer suficiente combustible a la bomba de alta presión
- En cualquier estado de servicio.
- Con la presión necesaria.
- A lo largo de toda su vida útil.
Actualmente existen dos ejecuciones posibles:
Puede aplicarse una electrobomba de combustible (bomba celular de rodillos) o, alternativamente, una bomba de combustible de engranajes accionada mecánicamente.
Electrobomba de combustible
Se aplica únicamente en turismos y vehículos industriales ligeros. Junto a la función de suministrar combustible para la bomba de alta presión, tiene ademas la función de interrumpir el suministro de combustible en caso necesario, dentro del marco de una supervisión del sistema.
Comenzando con el proceso de arranque del motor, la electrobomba de combustible funciona continuamente y de forma independiente del régimen del motor. La bomba transporta así el combustible continuamente desde el deposito de combustible, a través de un filtro de combustible, hacia la bomba de alta presión. El combustible excedente retorna al deposito a través de una válvula de descarga.
Mediante un circuito de seguridad se impide el suministro de combustible estando conectado la llave de encendido y parado el motor.
Existen electrobombas de combustible para el montaje en tubería o montaje en el deposito. Las bombas de montaje en tubería se encuentran fuera del deposito, en la tubería de combustible, entre el deposito y el filtro. Las bombas de montaje en el deposito se encuentran, por el contrario, dentro del depósito de combustible en un soporte especial, que normalmente contiene también un tamiz de combustible por el lado de aspiración.
Una electrobomba de combustible consta de los tres elementos fundamentales:
* Elemento de bomba (A).
* Electromotor (B)
* Tapa de conexión (C).
* El elemento de bomba existe en diversas ejecuciones, ya que el principio funcional aplicado en cada caso depende del campo de aplicación de la electrobomba de combustible. Para el sistema Common Rail esta ejecutado como bomba celular de rodillos y consta de una cámara dispuesta excéntricamente, en la que gira un disco ranurado. En cada ranura se encuentra un rodillo conducido suelto. Por la rotación del disco ranurado y por la presión del combustible del combustible se empujan los rodillos contra la pista de deslizamiento de rodillos situada exteriormente y contra los flancos propulsores de las ranuras. Los rodillos actúan aquí como juntas de rotación, formandose una cámara entre cada dos rodillos del disco ranurado y la pista de deslizamiento de los rodillos.
El efecto de bombeo se produce por el hecho de que el volumen de la cámara se reduce continuamente tras cerrarse la abertura de entrada de forma de riñón. Después de abrir la abertura de salida, el combustible atraviesa el electromotor y abandona la bomba celular de rodillos por la tapa de conexión del lado de presión.
* El electromotor consta de un sistema de imán permanente de un inducido, cuyo dimensionado depende del caudal de suministro deseado con una presión del sistema determinada. El electromotor y el elemento de bomba se encuentran en un cuerpo común. Están rodeados continuamente de combustible refrigerandose así continuamente. De esta forma puede conseguirse una elevada potencia del motor sin complejos elementos estanqueizantes entre el elemento de bomba y el electromotor.
* La tapa de conexión contiene las conexiones eléctricas y el empalme hidráulica por el lado de impulsión. Adicionalmente pueden estar integrados elementos antiparasitarios en la tapa de conexión.
Bomba de combustible de engranajes
Esta bomba se aplica para la alimentación de la bomba de alta presión del sistema Common Rail en turismos, vehículos industriales y vehículos todo terreno. Esta bomba va integrada en la bomba de alta presión y presenta un accionamiento comun con ella, o bien esta fijada directamente al motor y tiene un accionamiento propio.
Las formas de accionamiento convencionales son acoplamiento, rueda dentada o correa dentada.
Los elementos constructivos esenciales son dos ruedas dentadas que giran en sentido opuesto y que engranan mutuamente, transportando el combustible en los huecos entre dientes, desde el lado de aspiración al lado de impulsión. La linea de contacto de las ruedas dentadas realiza el estanqueizado entre el lado de aspiración y el lado de impulsión, e impide que el combustible pueda fluir hacia atrás.
El caudal de suministro es aproximadamente proporcional al nº de revoluciones del motor. Por este motivo, la regulación del caudal, se realiza bien por regulación de estrangulación en el lado de aspiración, o bien por una válvula de descarga en el lado de impulsión .
La bomba de combustible de engranajes funciona exenta de mantenimiento. Para la purga de aire del sistema de combustible en el primer arranque o si se ha vaciado el deposito de combustible, puede estar montada una bomba manual bien directamente en la bomba de combustible de engranajes, o bien en la tubería de baja presión.
Filtro de combustible
Las impurezas del combustible pueden provocar daños en los componentes de la bomba e inyectores. La aplicación de un filtro de combustible adaptado especialmente a las exigencias de la instalación de inyección es, por lo tanto, condición previa para un servicio sin anomalías y una prolongada vida útil. El combustible puede contener agua en forma ligada (emulsión) o no ligada (por ejemplo: formación de agua de condensación debido a cambio de temperaturas). Si el agua entra dentro del sistema de inyección, pueden producirse daños de corrosión.

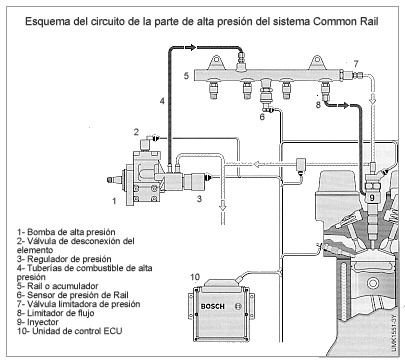

Parte de alta presión
En la parte de alta presión tiene lugar, además de la generación de alta presión, también la distribución y la dosificación de combustible.
Descripción de los elementos

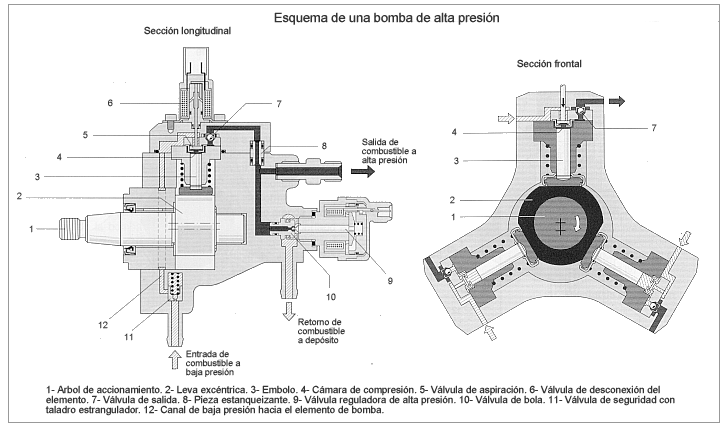

Bomba de alta presión
Funciones
La bomba de alta presión se encuentra en la intersección entre la parte de baja presión y la parte de alta presión. La bomba tiene la misión de poner siempre a disposición suficiente combustible comprimido, en todos los márgenes de servicio y durante toda la vida util del vehículo. Esto incluye el mantenimiento de una reserva de combustible necesaria para un proceso de arranque rápido y un aumento rápido de la presión en el Rail.
La bomba genera permanentemente la presión del sistema para el acumulador alta presión (Rail). Por este motivo, en comparación con sistemas de inyección convencionales, ya no es necesario que el combustible tenga que ponerse a disposición "altamente comprimido" especialmente para cada proceso de inyección en particular.
Estructura
La bomba de alta presión esta montada preferentemente en el mismo lugar del motor diesel que las bombas de inyección rotativas convencionales. La bomba es accionada por el motor, a través de acoplamiento, rueda dentada, cadena o correa dentada, con 3000 rpm como máximo. La bomba se lubrica con combustible.
Según el espacio de montaje, la válvula reguladora de presión esta adosada directamente a la bomba de alta presión o se instala por separado. El combustible se comprime dentro de la bomba con tres émbolos de bomba dispuestos radialmente. Estos émbolos están desfasados entre si 120º. Con tres carreras de suministro por cada vuelta resultan pares máximos de accionamiento reducidos y una solicitud uniforme del accionamiento de la bomba. El par de giro alcanza con 16 Nm (newton x metro) solo aproximadamente un 1/9 del par de accionamiento necesario para una bomba de inyección rotativa comparable. Por lo tanto, el Common Rail plantea exigencias menores al accionamiento de bomba que los sistemas de inyección convencionales. La potencia necesaria para el accionamiento de bomba aumenta proporcionalmente a la presión ajustada en el Rail y a la velocidad de rotación de la bomba (caudal de suministro).
En un motor de 2 litros, el régimen de revoluciones nominal y con una presión de 1350 bar en el Rail, la bomba de alta presión consume una potencia de 3.8 kW (con un grado de rendimiento mecánico de aprox. 90%). La mayor demanda de potencia tiene sus causas en los caudales de fugas y de control en el inyector y en el retorno de combustible a través de la válvula reguladora de presión.
La relación de desmultiplacación de estas bombas con respecto al nº de revoluciones del cigüeñal suele ser de 1:2 o 2:3.

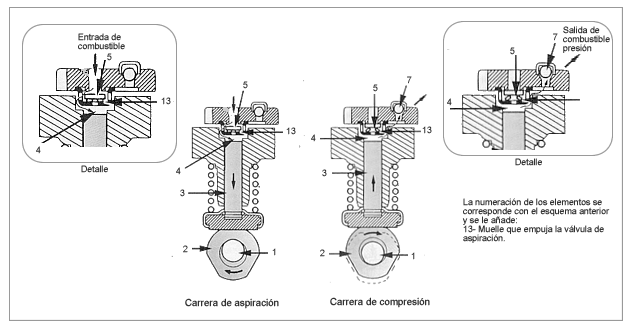

Funcionamiento
La bomba previa transporta el combustible a través de un filtro con separador de agua, hacia la válvula de seguridad. La bomba impulsa el combustible a través del taladro de estrangulación de la válvula de seguridad (11), hacia el circuito de lubricación y refrigeración de la bomba de alta presión. El eje de accionamiento (1) con la leva excéntrica (2) mueve los tres émbolos de bomba (3) hacia arriba y hacia abajo, en correspondencia con la forma de la leva.
Si la presión de suministro sobrepasa la presión de apertura de la válvula de seguridad (0,5.... 1,5 bar), la bomba previa puede impulsar el combustible a través de la válvula de entrada de la bomba de alta presión, hacia el recinto del elemento en el que el elemento de la bomba se mueve hacia abajo (carrera de aspiración). Cuando se sobrepasa el punto muerto inferior, la válvula de entrada cierra, y el combustible en la cámara de aspiración o compresión (4) ya no puede salir. Solamente puede ser comprimido superando la presión de suministro de la bomba previa. La presión que se forma en la válvula de salida (7), en cuanto se alcanza la presión en el Rail, el combustible comprimido entra en el circuito de alta presión.
El émbolo de la bomba transporta continuamente combustible hasta que se alcanza el punto muerto superior (carrera de suministro). A continuación disminuye la presión, de forma que cierra la válvula de salida. El combustible residual se descomprime; el émbolo de la bomba se mueve hacia abajo.
Cuando la presión en la cámarade aspiración o compresión es inferior a la presión de la bomba previa, abre otra vez la válvula de entrada y el proceso comienza nuevamente.
Potencia de suministro
Como la bomba de alta presión esta dimensionada para grandes caudales de suministro, al ralentí y en el margen de carga parcial, existe un exceso de combustible comprimido.
Este combustible transportado en exceso es conducido otra vez al depósito de combustible a través de la válvula reguladora de presión. Ya que el combustible comprimido se descomprime cuando llega de nuevo al depósito, se pierde la energía aportada para la compresión. Ademas de calentarse el combustible, disminuye con ello el grado de rendimiento total. Un remedio parcial es posible adaptando la potencia de suministro a la demanda de combustible, mediante la desconexión de un elemento bomba (émbolo).
Desconexión de elemento:
Al desconectar un elemento de bomba (émbolo) (3) se reduce el caudal de combustible transportado al acumulador de alta presión. Para ello se mantiene abierto continuamente la válvula de aspiración (5). Al activarse la electroválvula de desconexión del elemento, una espiga adosada a su inducido presiona continuamente la válvula de aspiración manteniendola abierta. De esta forma, el combustible aspirado no puede ser comprimido en la carrera de suministro. Como consecuencia no se forma presión en el recinto del elemento, ya que el combustible aspirado retorna otra vez al canal de baja presión. Debido a la desconexión de un elemento de bomba en caso de una demanda de potencia disminuida, la bomba de alta presión ya no transporta continuamente el combustible, sino que lo hace con una pausa en el suministro.
Válvula reguladora de la presión
Función
Esta válvula tiene la misión de ajustar y mantener la presión en el "Rail", dependiendo del estado de carga del motor.
- En caso de una presión demasiado alta en el Rail, La válvula reguladora de la presión abre de forma que una parte del combustible retorna al deposito, desde el Rail a través de una tubería colectora.
- En el caso de una presión demasiado baja en el Rail, la válvula reguladora de presión cierra y estanqueiza así el lado de alta presión contra el lado de alta presión.
Estructura
La válvula reguladora de presión tiene una brida de sujeción para su fijación a la bomba de alta presión o al Rail según sea el caso.
El inducido (2) presiona una bola (1) contra el asiento estanco para eliminar la conexión entre el lado de alta presión y el de baja presión; para ello existe por una parte un muelle (4) que presiona el inducido hacia abajo, y por otra parte, existe un electroimán que ejerce una fuerza sobre el inducido. Para la lubricación y la eliminación del calor se rodea con combustible el inducido completo.
Funcionamiento
El válvula reguladora de la presión tiene dos circuitos:
* Un circuito regulador eléctrico mas lento, para ajustar un valor de presión medio variable en el Rail.
* Un circuito regulador mecánico-hidráulico más rápido, que compensa las oscilaciones de presión de alta frecuencia.
Válvula reguladora de presión no activada:
La alta presión existente en el Rail o en la salida de la bomba de alta presión, esta presente también en la válvula reguladora de presión a través de la entrada de alta presión. Ya que el electroimán sin corriente no ejerce fuerza alguna, la fuerza de la alta presión es superior a la fuerza elástica, de forma tal que abre la válvula reguladora de presión y permanece mas o menos abierta según el caudal de suministro. El muelle esta dimensionado de tal modo que se establece una presión de aprox. 100 bar.
Válvula reguladora de presión activada:
Si debe aumentarse la presión en el circuito de alta presión, debe formarse fuerza magnética adicionalmente a la fuerza elástica. La válvula reguladora de presión es activada y, por tanto, cerrada, hasta que se establezca un equilibrio de fuerzas entre la fuerza de alta presión por una parte y las fuerzas magnéticas y elástica por otra parte. La válvula queda entonces en una posición abierta y mantiene constante la presión. Mediante una abertura diferente compensa un caudal de suministro modificado de la bomba así como la extracción de combustible de la parte de alta presión por los inyectores. La fuerza magnética del electroimán es proporcional a la corriente de activación, se realiza mediante intervalos (modulación de amplitud de impulsos). La frecuencia de impulsos de 1kHz es suficientemente alta para evitar movimientos perturbadoras del inducido u oscilaciones de presión en el Rail.

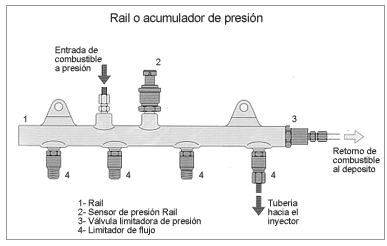

Rail o acumulador de alta presión
El Rail tiene la misión de almacenar combustible a alta presión. Al hacerlo deben amortiguarse mediante el volumen acumulado, oscilaciones de presión producidas por el suministro de la bomba y la inyección.
La presión en el distribuidor de combustible común para todos los cilindros se mantiene a un valor casi constante incluso al extraer grandes cantidades de combustible. Con esto se asegura que permanezca constante la presión de inyección al abrir el inyector.
Estructura
El Rail con limitadores de flujo (opcionales) y la posibilidad de montaje adosado para sensor de presión Rail, válvula reguladora de presión y válvula limitadora de presión, puede estar configurado distintamente, debido a las diferentes condiciones de montaje del motor.
Función
El volumen existente en el Rail esta lleno continuamente con combustible sometido a presión. La capacidad de compresión de combustible conseguida con la elevada presión, se aprovecha para obtener un efecto de acumulador. Al extraer combustible del Rail para una inyección, se mantiene casi constante la presión en el acumulador. Igualmente se amortiguan, es decir, se compensan las oscilaciones de presión procedentes de la alimentación pulsatoria por la bomba de alta presión.
Sensor de presión de Rail
Este sensor debe medir la presión actual en el Rail
- Con suficiente exactitud
- En un tiempo que sea corto y suministrar una señal de tensión a la unidad de control, en función de la presión existente.
Estructura
El sensor de presión del Rail consta de los siguientes elementos:
* Un elemento sensor integrado, que esta sobresoldado en el empalme de presión.
* Una placa de circuito impreso con circuito de evaluación eléctrico.
* Un cuerpo de sensor con conector de enchufe eléctrico.
El combustible fluye a través de un taladro en el Rail hacia el sensor de presión del Rail, cuya membrana de sensor cierra herméticamente el final del taladro. A través de un orificio en el taladro ciego llega a la membrana el combustible sometido a presión. Sobre esta membrana se encuentra el elemento sensor que sirve para transformar la presión en una señal eléctrica. A través de cables de unión se transmite la señal generada a un circuito evaluador que pone a disposición de la unidad de control la señal de medición amplificada.
Función
El sensor de presión Rail trabaja según el siguiente principio:
La resistencia eléctrica de las capas aplicadas sobre la membrana, varia si cambia su forma. Este cambio de forma (aprox. 1mm a 1500 bar) que se establece por la presión del sistema, origina una variación de la resistencia eléctrica y genera un cambio de tensión en el puente de resistencia abastecido con 5 V:
Esta tensión es del orden de 0.... 70 mV (conforme a la presión existente) y es amplificada por el circuito evaluador hasta un margen de 0,5...... 4,5 V.
La medición exacta de la presión en el Rail es imprescindible para el funcionamiento del sistema. Por este motivo son también muy pequeñas las tolerancias admisibles para el sensor de presión en la medición de presión. La precisión de la medición en el margen de servicio principal es de aprox. ±2% del valor final. En caso de fallar el sensor de presión del Rail, se activa la válvula reguladora de presión con una función de emergencia "a ciegas" mediante valores preestablecidos.

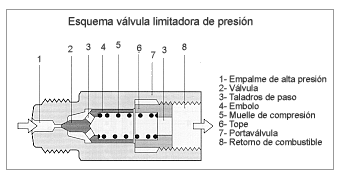

Válvula limitadora de presión
La misión de esta válvula corresponde a la de una válvula de sobrepresión. La válvula limitadora de presión limita la presión en el Rail dejando libre una abertura de salida en caso de un aumento demasiado grande. La válvula admite en el Rail una presión máxima de 1500 bar brevemente.
Estructura y función
Esta válvula trabaja mecánicamente y consta de las siguientes piezas:
- Un cuerpo con rosca exterior para enroscarla en el Rail.
- Un empalme a la tubería de retorno hacia el deposito.
- Un émbolo móvil.
- Un muelle.
El cuerpo presenta hacia el lado de conexión del Rail un taladro que se cierra por parte del extremo cónico del émbolo en el asiento estanco en el interior del cuerpo. Bajo una presión de servicio normal (hasta 1350 bar), un muelle presiona sobre el émbolo estanqueizandolo en el asiento, de forma que se mantiene cerrado el Rail. Solamente cuando se sobrepasa la presión máxima del sistema, el émbolo se levanta por la presión en el Rail contra la fuerza del muelle, pudiendo escapar el combustible que se encuentra bajo presión. El combustible es conducido entonces por canales en un taladro céntrico del émbolo y retorna al depósito de combustible a través de una tubería colectora. Al abrir la válvula, sale combustible del Rail, la consecuencia es una reducción de presión en el Rail.
Limitador de flujo
El limitador de flujo tiene la misión de evitar el caso poco probable de inyecciones permanentes en un inyector. Para cumplir esta misión, el limitador de flujo cierra la afluencia al inyector afectado, si se sobrepasa el caudal de extracción máximo.
Estructura
El limitador de flujo consta de un cuerpo máximo con una rosca exterior para enroscarlo al Rail y con una rosca exterior para enroscarlo en las tuberías de alimentación de los inyectores. El cuerpo lleva en sus extremos un taladro, que establece respectivamente una comunicación hidráulica hacia el Rail o hacia las tuberías de alimentación de los inyectores. En el interior del limitador de flujo se encuentra un émbolo presionado por un muelle en dirección al acumulador o Rail. Este émbolo cierra herméticamente contra la pared del cuerpo; el taladro longitudinal en el émbolo es la comunicación hidráulica entre la entrada y la salida.
El diámetro de este taladro longitudinal esta reducido por su extremo. Esta reducción actúa como un estrangulador con un flujo de paso exactamente definido.
Función
* Servicio normal
El émbolo se encuentra en su posición de reposo, es decir, contra el tope por el lado del Rail. Al producirse una inyección disminuye ligeramente la presión por el lado del inyector, con lo cual el émbolo se mueve en dirección al inyector. El limitador de flujo compensa la extracción de volumen por parte del inyector, mediante el volumen desalojado por el émbolo y no por el estrangulador, ya que este es demasiado pequeño para ello. Al final de la inyección se detiene el émbolo sin cerrar el asiento estanco estanco. El muelle lo presiona devolviendolo a su posición de reposo; a través del estrangulador se produce el paso sucesivo de combustible.
El muelle y el taladro estrangulador están dimensionados de tal forma que en caso de un caudal máximo (incluida una reserva de seguridad) pueda volver el émbolo otra vez hasta el tope por el lado del Rail. Esta posición de reposo se mantiene hasta que se produce la siguiente inyección.
* Servicio con anomalía y gran caudal de fuga
Debido al gran caudal de extracción, el embolo se aparta de su posición de reposo presionado hasta el asiento estanco en la salida. Se mantiene entonces hasta la parada del motor en su tope por el lado del inyector y cierra así la afluencia al inyector.
* Servicio con anomalía y pequeño caudal de fuga
Debido al caudal de fuga, el émbolo ya no alcanza su posición de reposo. Después de algunas inyecciones, el émbolo se mueve hasta el asiento estanco en el taladro de salida.
También aquí permanece el émbolo hasta la parada del motor en su tope por el lado del inyector y cierra así la afluencia del inyector.
Inyectores
El inyector utilizado en los sistemas common-rail se activan de forma eléctrica a diferencia de los utilizados en sistemas que utilizan bomba rotativa que inyectan de forma mecánica. Con esto se consigue mas precisión a la hora de inyectar el combustible y se simplifica el sistema de inyección.
Esquema de un inyector: 1.- retorno de combustible a deposito; 2.- conexión eléctrica 3.- electroválvula; 4.- muelle; 5.- bola de válvula; 6.- estrangulador de entrada:
7.- estrangulador de salida; 8.- embolo de control de válvula; 9.- canal de afluencia; 10 aguja del inyector; 11.- Entrada de combustible a presión; 12.- cámara de control.
7.- estrangulador de salida; 8.- embolo de control de válvula; 9.- canal de afluencia; 10 aguja del inyector; 11.- Entrada de combustible a presión; 12.- cámara de control.
Estructura
La estructura del inyector se divide en tres bloques funcionales:
* El inyector de orificios.
* El servosistema hidráulico.
* La electroválvula.
El combustible a alta presión procedente del rail entra por "11" al interior del inyector para seguir por el canal de afluencia "9" hacia la aguja del inyector "10", así como a través del estrangulador de entrada "6" hacia la cámara de control "12". La cámara de control "12" esta unida con el retorno de combustible "1" a través del estrangulador de salida "7" y la electroválvula "3".
Cuando la electroválvula "3" no esta activada el combustible que hay en la cámara de control "12" al no poder salir por el estrangulador de salida "7" presiona sobre el embolo de control "8" que a su vez aprieta la aguja del inyector "10" contra su asiento por lo que no deja salir combustible y como consecuencia no se produce la inyección.
Cuando la electroválvula esta activada entonces se abre y deja paso libre al combustible que hay en la cámara de control. El combustible deja de presionar sobre el embolo para irse por el estrangulador de salida hacia el retorno de combustible "1" a través de la electroválvula. La aguja del inyector al disminuir la fuerza del embolo que la apretaba contra el asiento del inyector, es empujada hacia arriba por el combustible que la rodea por lo que se produce la inyección.
Como se ve la electroválvula no actúa directamente en la inyección sino que se sirve de un servomecanismo hidráulico encargado de generar la suficiente fuerza para mantener cerrada la válvula del inyector mediante la presión que se ejerce sobre la aguja que la mantiene pegada a su asiento.
El caudal de combustible utilizado para las labores de control dentro del inyector retorna al deposito de combustible a través del estrangulador de salida, la electroválvula y el retorno de combustible "1". Ademas del caudal de control existen caudales de fuga en el alojamiento de la aguja del inyector y del embolo. Estos caudales de control y de fugas se conducen otra vez al deposito de combustible, a través del retorno de combustible "1" con una tubería colectiva a la que están acoplados todos los inyectores y también la válvula reguladora de presión.
Funcionamiento
La función del inyector puede dividirse en cuatro estados de servicio, con el motor en marcha y la bomba de alta presión funcionando.
* Inyector cerrado (con alta presión presente).
* El inyector abre (comienzo de inyección)
* Inyector totalmente abierto.
* El inyector cierra (final de inyección).
Si el motor no esta en marcha la presión de un muelle mantiene el inyector cerrado.
* Inyector cerrado (estado de reposo):
La electroválvula no esta activada (estado de reposo) y por lo tanto se encuentra cerrado el estrangulamiento de salida que hace que la presión del combustible sea igual en la cámara de control que en el volumen de cámara de la tobera por lo que la aguja del inyector permanece apretado sobre su asiento en la tobera empujada (la aguja) por el muelle del inyector, pero sobre todo la aguja se mantiene cerrada porque la presión en la cámara de control y en el volumen de cámara de la tobera (que son iguales) actúan sobre áreas distintas. La primera actúa sobre el émbolo de control y la segunda sobre la diferencia de diámetros de la aguja, que es un área menor y por tanto la fuerza que empuja a la aguja contra el asiento es mayor que la fuerza en sentido contrario, que tendería a abrirla.
El muelle, aunque ayuda, aporta una fuerza muy pequeña.
* El inyector abre (comienzo de inyección):
El inyector se encuentra en posición de reposo. La electroválvula es activada con la llamada corriente de excitación que sirve para la apertura rápida de la electroválvula. La fuerza del electroimán activado ahora es superior a la fuerza del muelle de válvula, y el inducido abre el estrangulador de salida. En un tiempo mínimo se reduce la corriente de excitación aumentada a una corriente de retención del electroimán mas baja. Con la apertura del estrangulador de salida puede fluir ahora combustible, saliendo del recinto de control de válvula hacia el recinto hueco situado por encima, y volver al deposito de combustible a través de las tuberías de retorno. El estrangulador de entrada impide una compensación completa de la presión, y disminuye la presión en la cámara de control de válvula. Esto conduce a que la presión en la cámara de control sea menor que la presión existente en la cámara de la tobera. La presión disminuida en la cámara de control de la válvula conduce a una disminución de la fuerza sobre el émbolo de mando y da lugar a la apertura de la aguja del inyector. Comienza ahora la inyección.
La velocidad de apertura de la aguja del inyector queda determinada por la diferencia de flujo entre el estrangulador de entrada y de salida.
* Inyector totalmente abierto:
El émbolo de mando alcanza su tope superior y permanece allí sobre un volumen de combustible de efecto amortiguador. Este volumen se produce por el flujo de combustible que se establece entre el estrangulador de entrada y de salida. La tobera del inyector esta ahora totalmente abierta y el combustible es inyectado en la cámara de combustión con una presión que corresponde aproximadamente a la presión en el Rail. La distribución de fuerzas en el inyector es similar a la existente durante la fase de apertura.
* El inyector cierra (final de inyección)
Cuando deja de activarse la electroválvula, el inducido es presionado hacia abajo por la fuerza del muelle de válvula y la bola cierra el estrangulador de salida. El inducido presenta una ejecución de dos piezas. Aunque el plato del inducido es conducido hacia abajo por un arrastrador, puede sin embargo moverse elásticamente hacia abajo con el muelle de reposición, sin ejercer así fuerza hacia abajo sobre el inducido y la bola.
Al cerrarse el estrangulador de salida se forma de nuevo en el recinto de control una presión como en el Rail, a través del estrangulador de entrada. Este aumento de presión supone un incremento de fuerza ejercido sobre el embolo de mando. Esta fuerza del recinto de control de válvula y la fuerza del muelle, superan ahora la fuerza del volumen de la cámara de tobera y se cierra sobre su asiento la aguja del inyector.
La velocidad de cierre de la aguja del inyector queda determinada por el flujo del estrangulador de entrada.
Inyectores de orificios
Funciones
Las toberas de inyección se montan en los inyectores Common Rail. De esta forma los inyectores Common Rail asumen la función de los portainyectores.
Aplicación
Para motores de inyección directa que utilizan el sistema Common Rail se emplean inyectores de orificios del tipo P con un diámetro de aguja de 4 mm.
Hay dos tipos de inyectores:
* Inyectores de taladro ciego
* Inyectores de taladro en asiento
Estructura
Los orificios de inyección se encuentran situados en el inyector de tal forma que al inyectar el combustible, el chorro forme un cono en la cámara de combustión. El numero y diámetro de los orificios de inyección dependen de:
* El caudal de inyección
* La forma de la cámara de combustión
* La turbulencia del aire (rotación) aspirado en la cámara de combustión.
Para emisiones reducidas de hidrocarburos es importante mantener lo mas reducido posible el volumen ocupado por el combustible (volumen residual) por debajo de la arista de asiento de la aguja del inyector. Esto se consigue de la mejor manera con inyectores de taladro en asiento.
Ejecuciones
* Inyector de taladro ciego
Tiene los orificios de inyección dispuestos en el taladro ciego. Estos inyectores se ofrecen en diversas dimensiones con las siguientes formas de taladro ciego:
- taladro ciego cilíndrico.
- taladro ciego cónico.
1- Inyector de taladro ciego con taladro ciego cilíndrico y casquete redondo:
Por la forma del taladro ciego que consta de una parte cilíndrica y una parte semiesférica, existe una gran libertad de dimensionamiento en lo referente a:
- numero de orificios.
- longitud de orificios.
- ángulo de inyección.
El casquete del inyector tiene forma semiesférica y garantiza así, junto con la forma del taladro ciego, una longitud uniforme de orificios.
2- Inyector de taladro ciego con taladro ciego cilíndrico y casquete cónico:
Este tipo de inyector solo se emplea para longitudes de orificio de 0,6 mm. La forma cónica del casquete aumenta la resistencia del casquete por un mayor espesor de pared entre curvatura de la garganta y el asiento del cuerpo del inyector.
3- Inyector de taladro ciego con taladro ciego cónico y casquete cónico:
El volumen del taladro ciego en el inyector del taladro ciego con taladro ciego cónico es, debido a su forma cónica, inferior al de un inyector con taladro ciego cilíndrico. En cuanto al volumen de taladro ciego, se encuentra entre el inyector de taladro en asiento y el inyector de taladro ciego con taladro ciego cilíndrico. Para obtener un espesor de pared uniforme del casquete, el casquete esta ejecutado conicamente en correspondencia con el taladro ciego
* Inyector de taladro en asiento
para reducir al mínimo el volumen contaminante y con ello también la emisión de HC, el comienzo del orificio de inyección se encuentra en el cono del asiento del cuerpo del inyector y queda cubierto por la aguja cuando esta cerrado el inyector. De esta forma no existe ninguna comunicación directa entre el taladro ciego y la cámara de combustión.
El volumen contaminante esta muy reducido en comparación con el inyector de taladro ciego.
Los inyectores de taladro en asiento presentan un limite de solicitación mucho menor que los inyectores de taladro ciego y, por lo tanto, solo pueden ser ejecutados en el tamaño P con una longitud de orificio de 1 mm.
La forma del casquete es cónica por motivos de resistencia. Los orificios de inyección están taladrados por regla general, de forma electroerosiva.
FUENTE:
http://www.mecanicavirtual.org/common_rail4.htm
http://www.mecanicavirtual.org/common_rail5.htm
http://www.mecanicavirtual.org/common_rail6.htm
http://www.mecanicavirtual.org/common_rail7.htm
http://www.mecanicavirtual.org/common_rail8.htm
http://www.mecanicavirtual.org/common_rail-esquema.htm
SaLuDoS
