hola amigos, he visto tutoriales sobre como colocar los anillos a un piston pero no habia ninguno muy detallado, asi que hice mi propio post, espero les guste
primero identificaremos los tipos de anillos:

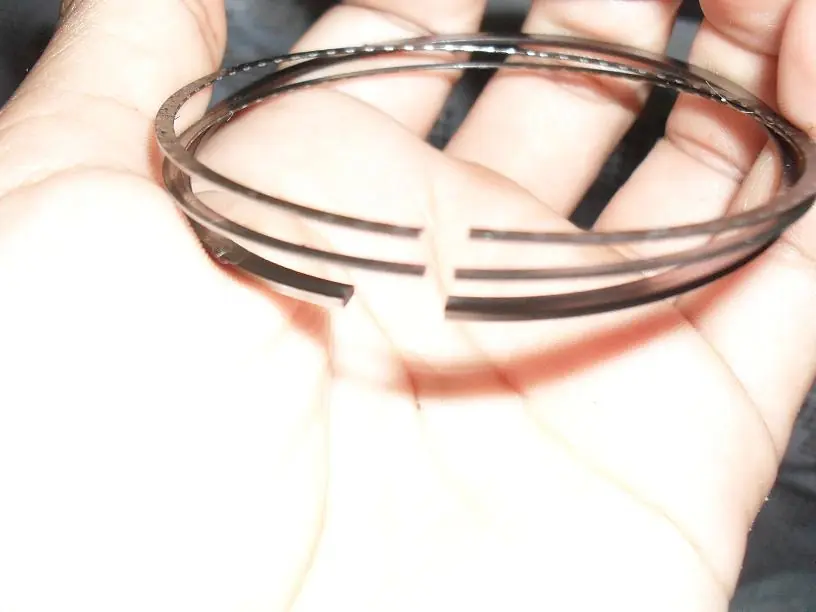

1- anillos de compresion
estos son los anillos mas gruesos
2- anillos de aceite

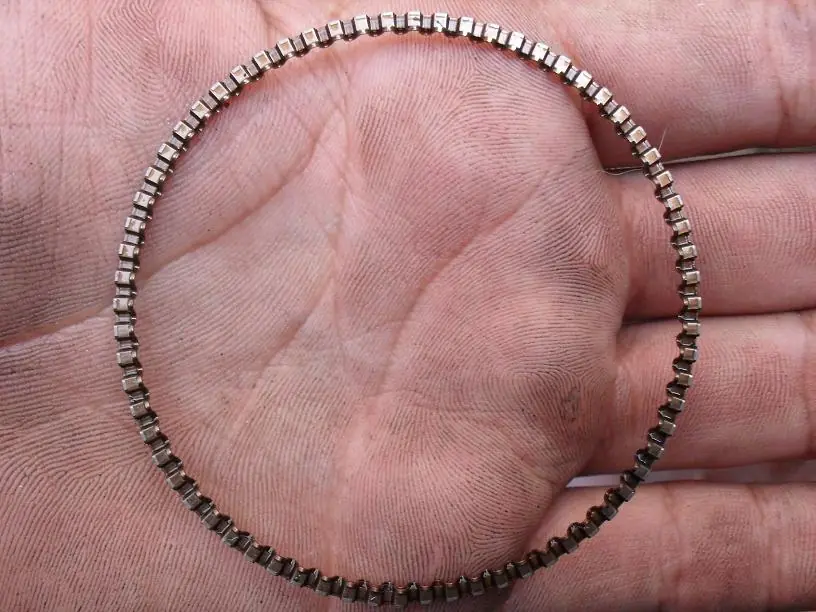

estos se conforman de un anillo en forma rizada y 2 anillos muy delgados como lo muestran las siguientes imágenes
los dos mas delgados son los que iran con el anillo rizado.
empezaremos colocando los anillos de aceite, primero colocaremos el rizado

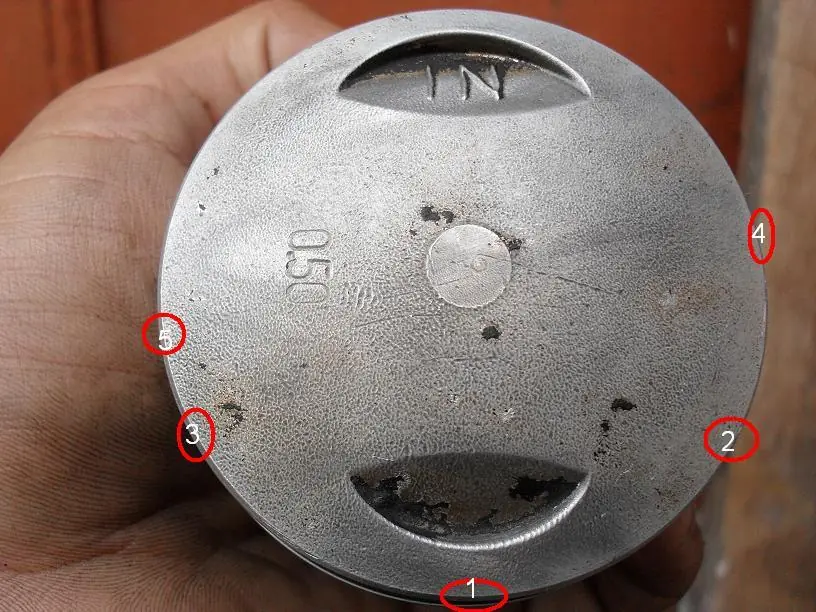

este ira en la posicion 1 como lo muestra la siguiente imagen y en la primera ranura de abajo hacia arriba, a tres centimetros a la derecha se colocara el anillo delgado de abajo (posicion 2), despues colocaremos el de arriba 3 centimetros a la izquierda (posicion 3). En ese orden y todos en esta ranura.
Los de compresión se colocan en las ranuras 2 y 3 como se muestra en la siguiente imagen, reducen las pérdidas de compresión de la mezcla y gases de combustión etc etc etc .
pero primero colocaremos el anillo carbonizado en la ranura 2 a 3 centimetros a la derecha de anillo de la posicion 2 quedando este en la posicion 4
por ultimo colocaremos en la ultima ranura el anillo con borde cromado en la posicion contraria al anillo carbonizado, quedando en la posicion 5
gracias, eso ha sido todo por el momento
