Lapping y Unlock Cores AMD

Hola gente, como andan ?

Bueno les cuento hoy estaba al pedo asi que vine de la facu y me puse a lappear un procesador phenom ii x2 que no usaba,

El equipo de prueba fue el siguiente
S.O windows 8 limpio, solo lo instale para el lapping
Mother Gigabyte 78lmt-s2
CPU Phenom II x2 550 donado por @jmdemj1, el proce se dosbloquea a x4 (dejo un bench)
Cooler, se uso el cooler de mi FX 8320 el cual no se usa por tener el Hyper 212 Evo

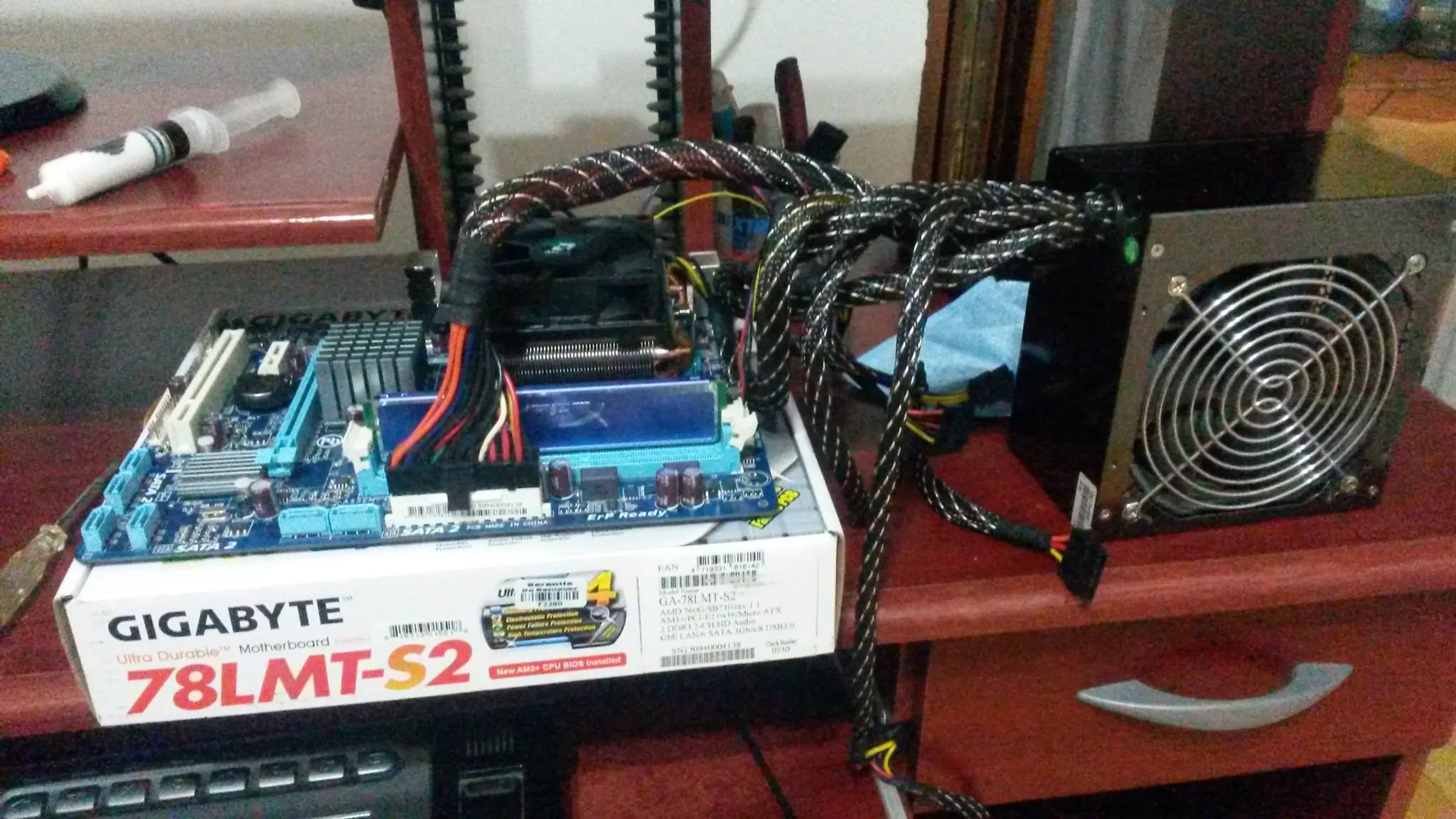

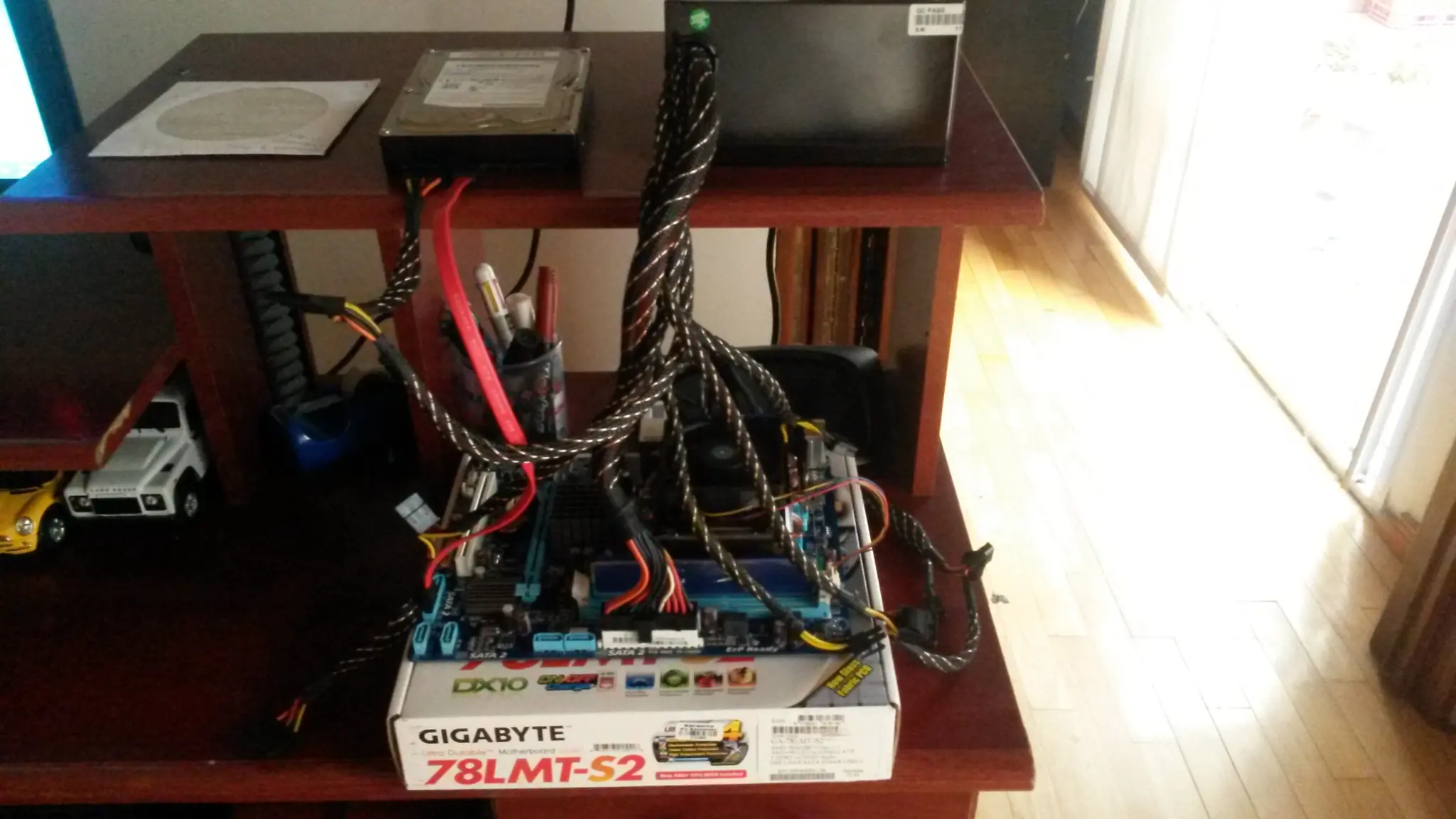

Todo montado sobra la caja de la mother, no tenia ganas de poner esto en un gabinete para sacarlo despues, era al pedo xD por eso quedo asi




El tema es completamente mio, asi que si se llegan a caer las imagenes avisan o si quieren mandarme un mp,mandelo que siempre entro o sino en el mismo tema pueden preungtar,



Empecemos

Primero vamos a definir que es lapping o lappear un procesador o disipador:
Ahora para quienes no sepan que es lapear, el lapping es un proceso por el cual se somete la base del disipador o la parte superior del procesador, que se conoce comunmente como la chapa de arriba del procesador,pero realmente se llama IHS, la idea principal del lapping es hacer que la base de contacto sea lo mas plana y lisa posible con el fin de que las temperaturas se disipen de la forma mas rapida posible, y esto se logra haciendo que la base quede lo mas plana posible y se termina formando una base espejada o asimilacion a un espejo.

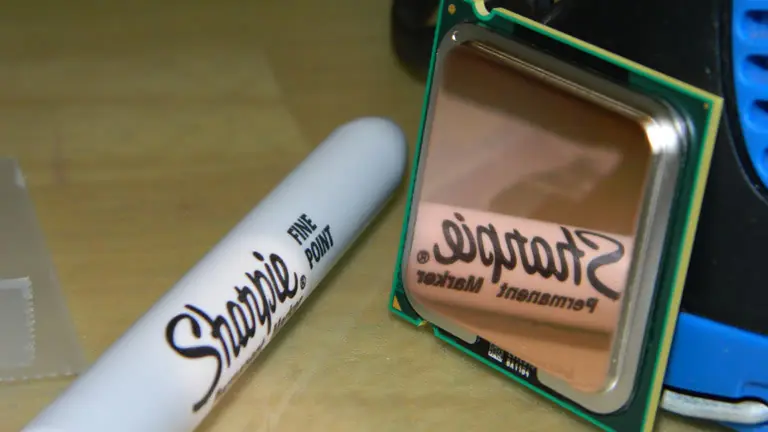

Ejemplo de procesador lapeado

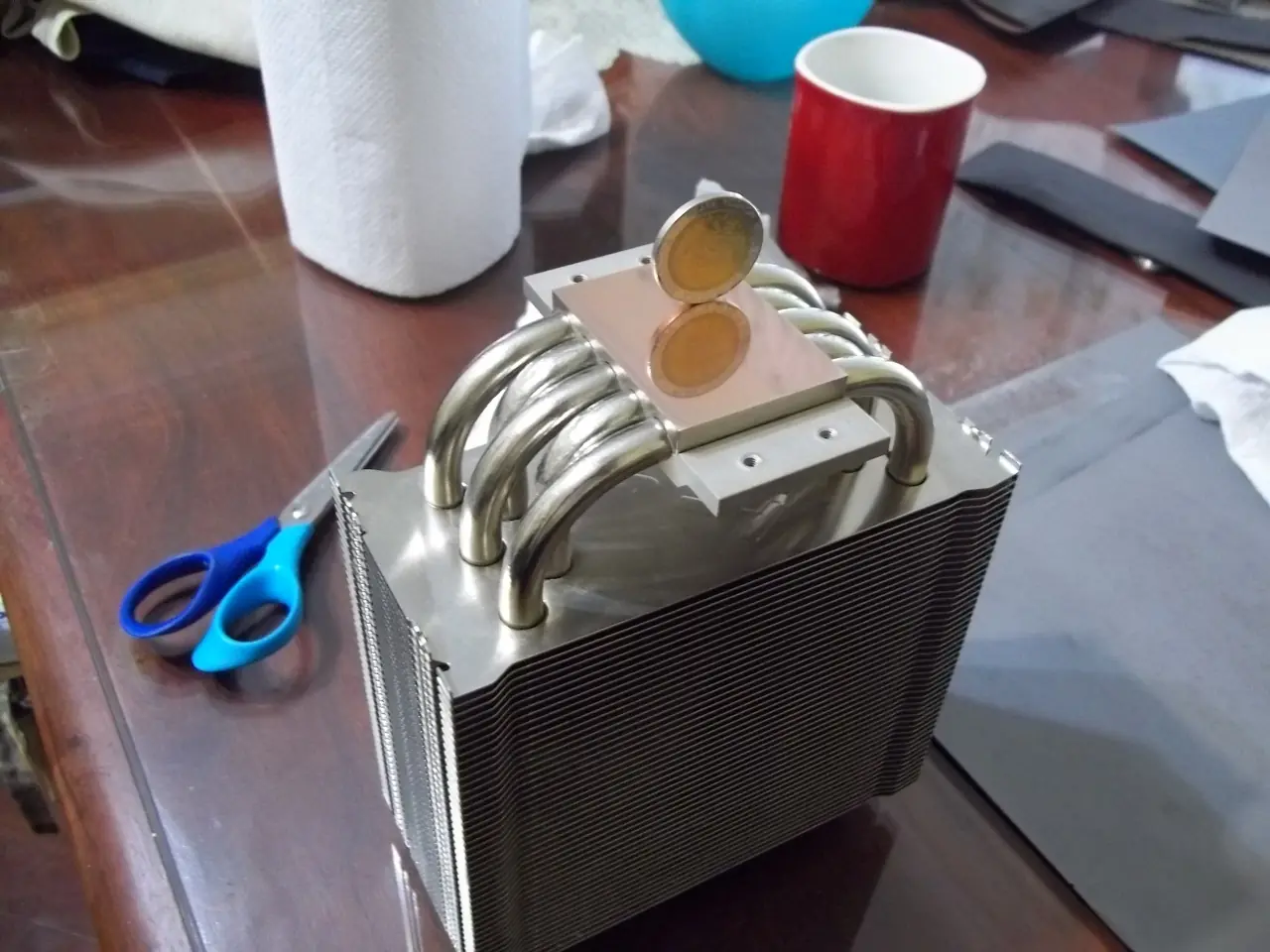

Ejemplo de disipador lapeado


Que se necesita:
*Un procesador o un Disipador o tambien las dos cosas, porque no ?
*Lijas al agua de 300/600/1000/1500/2000 a mayor numero mejor terminacion
*Tiempo, la verdad consume un buen tiempo, minimo una hora para ver buenos resultados.
*Musica para escuchar o una tele para pasar mas rapido el tiempo
*Pasta termica para poner luego el disipador en la pc
*Una base lo mas lisa posible como es el caso de un vidrio para dejar la base lo mas lisa posible, mas abajo dejo un video de como se debe poner las lijas.

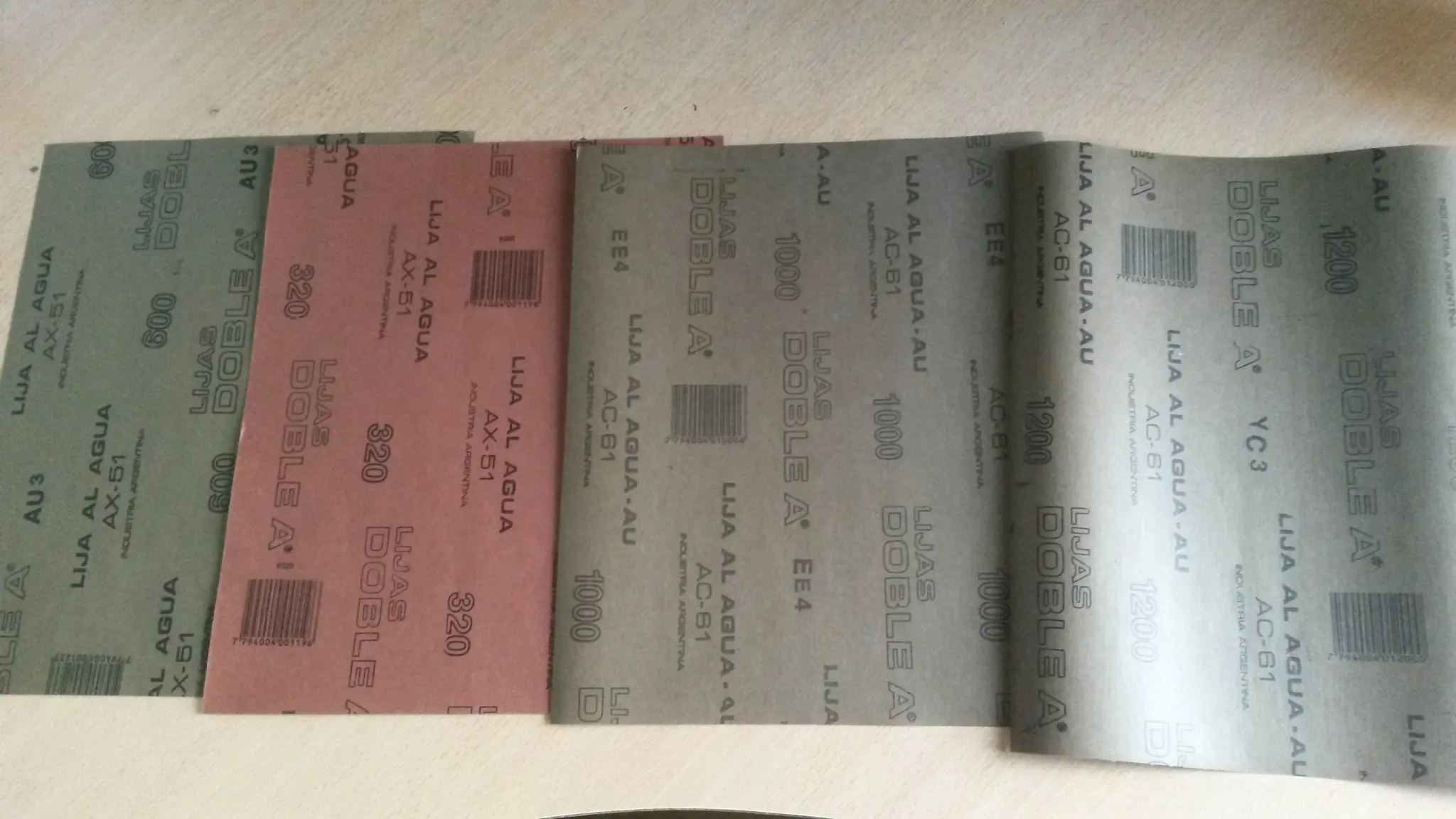

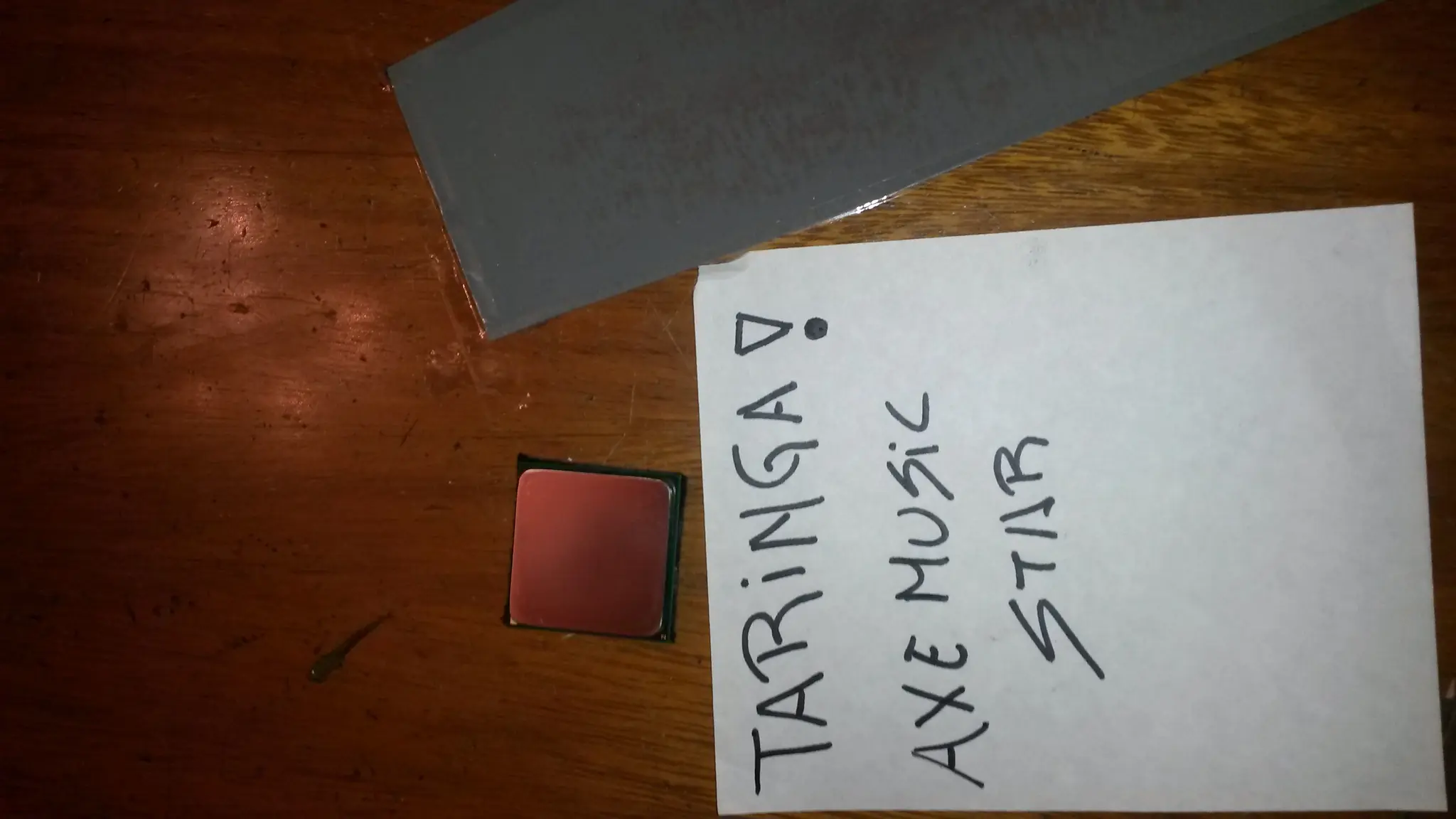

Bueno, estas son las lijas utilizadas, son lijas al agua de 320, 600, 1000 y 1200, compre de 1200 porque no tenian de 1500, obiamente si conciguen de 1500 y 2000 el terminado es mejor.





Empezamos con la lija de 320

Y nos queda asi


Se ve claramente que en los bordes estaba mas levantado el IHS o la chapita que cubre al procesador

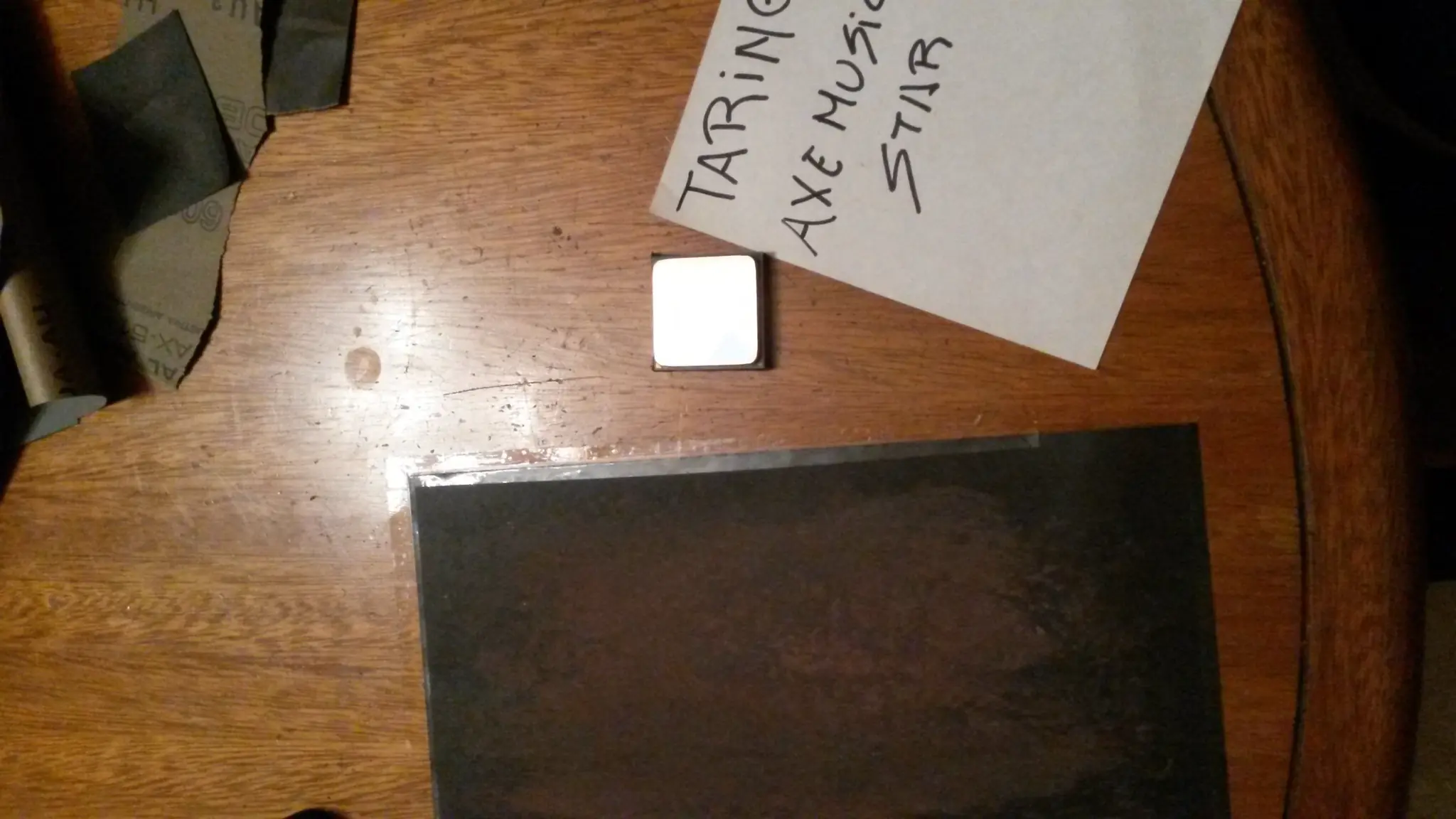

Seguimos con la lija de 600

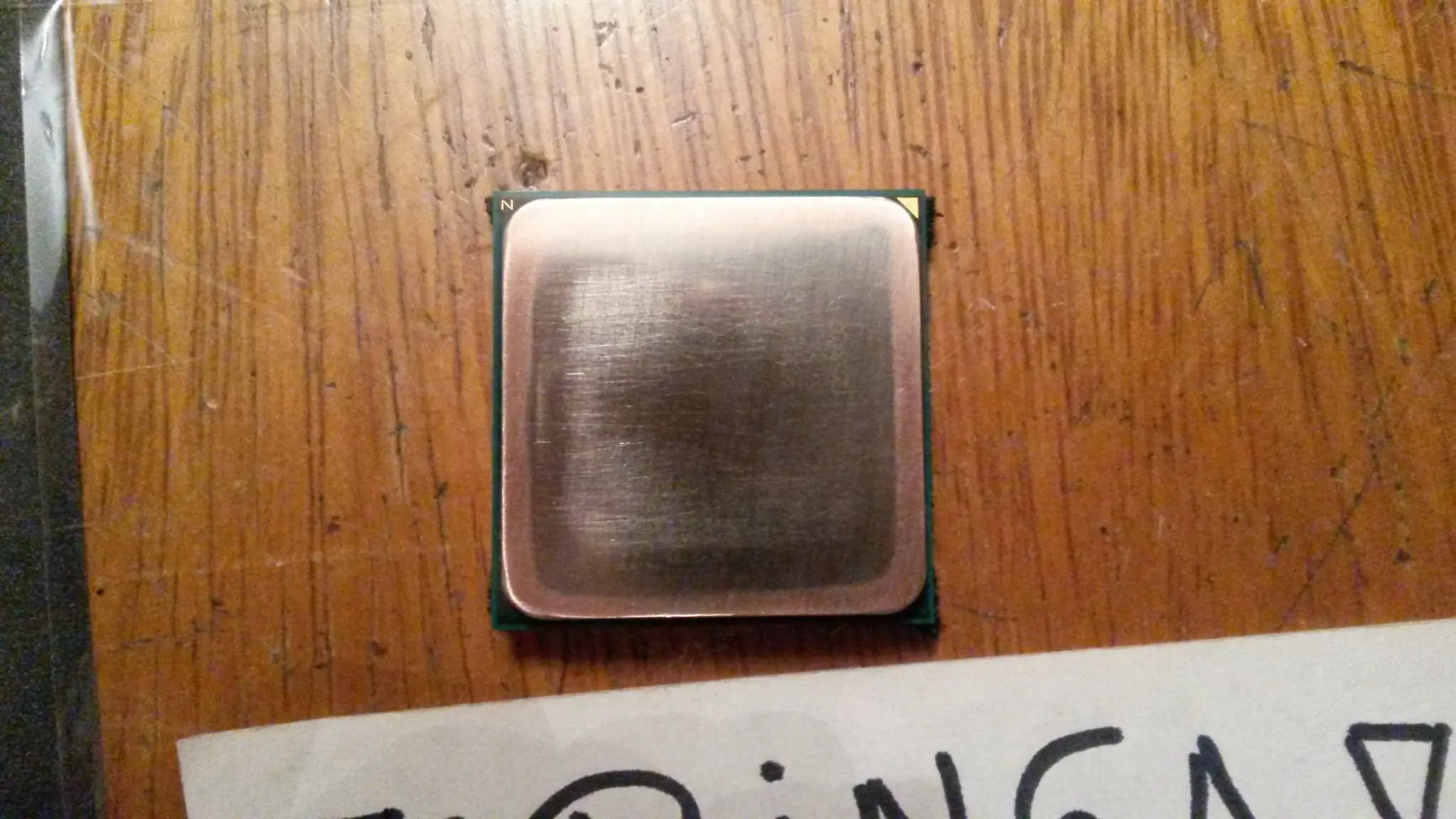

Y nos queda asi, ya se ve que se borra la proteccion y cambia de color a un cobre




Seguimos con la lija de 1000, pero me olvide de sacarle fotos xD pero dense una idea de que queda como la 1200 pero con mas rayas, la 1200 la veran abajo y es el efecto espejado que se busca.

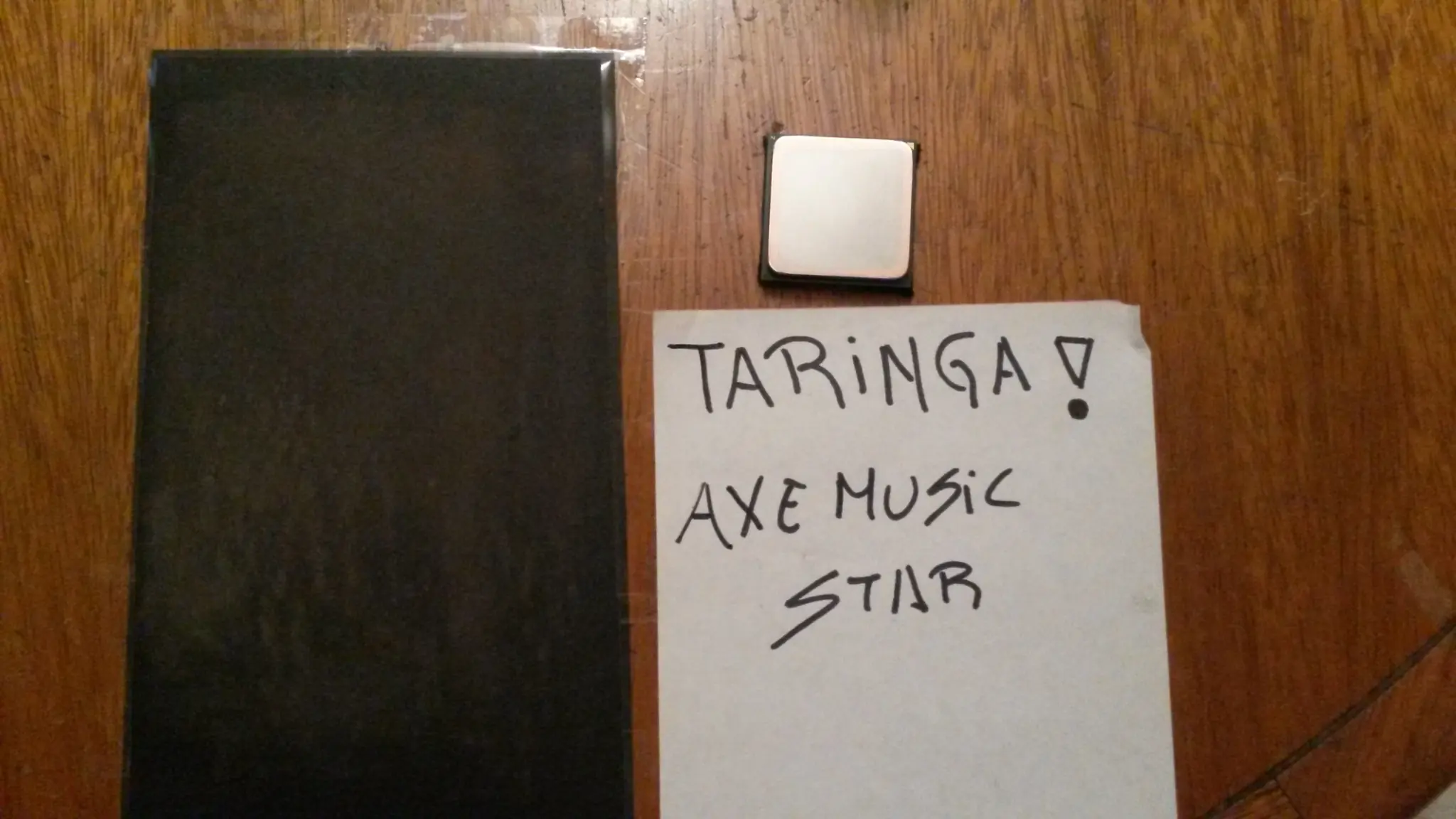

Ultima lija 1200

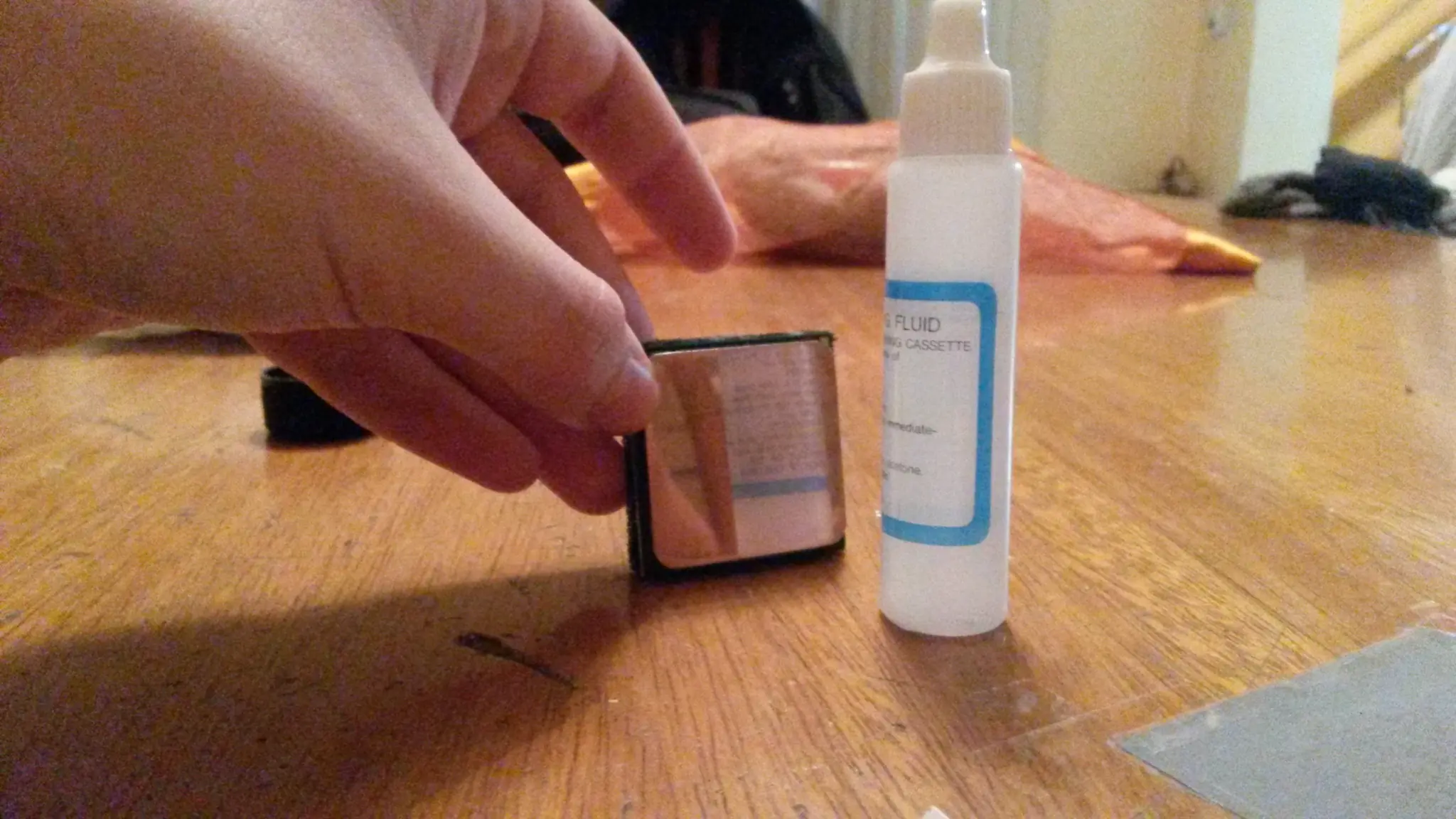

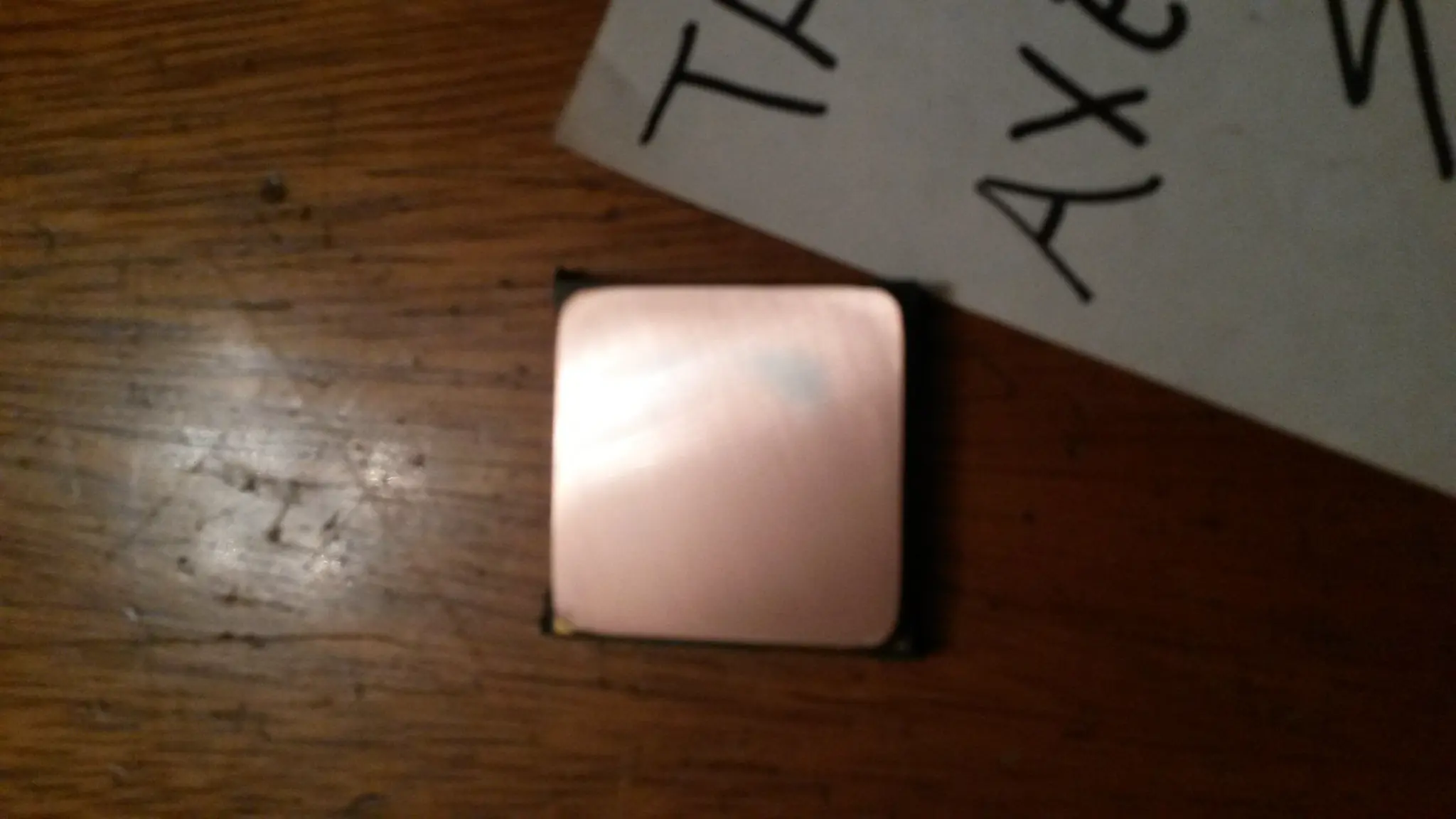

Y nos da como resultado el efecto espejado que se buscaba

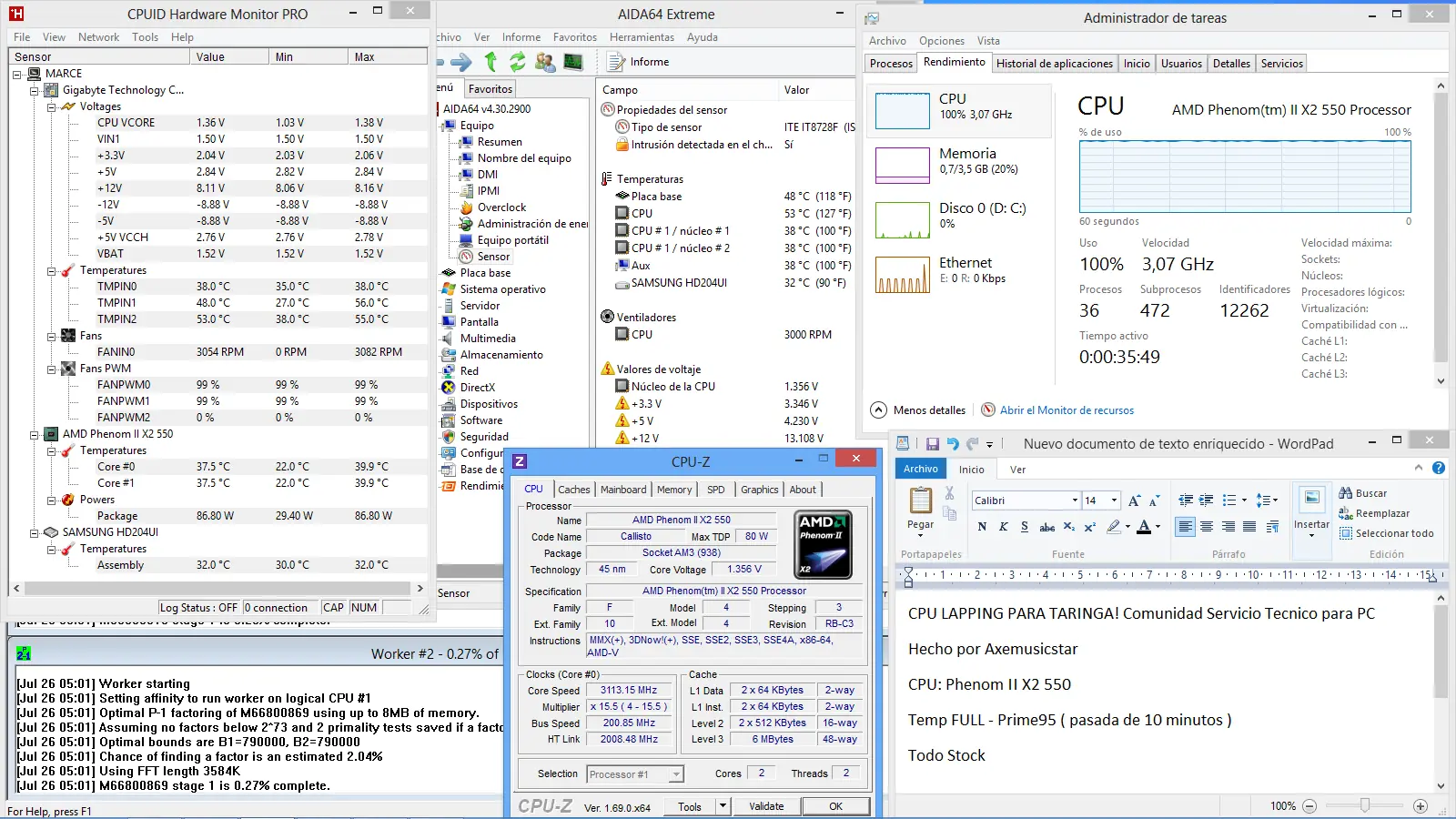

Antes de ser lapeado

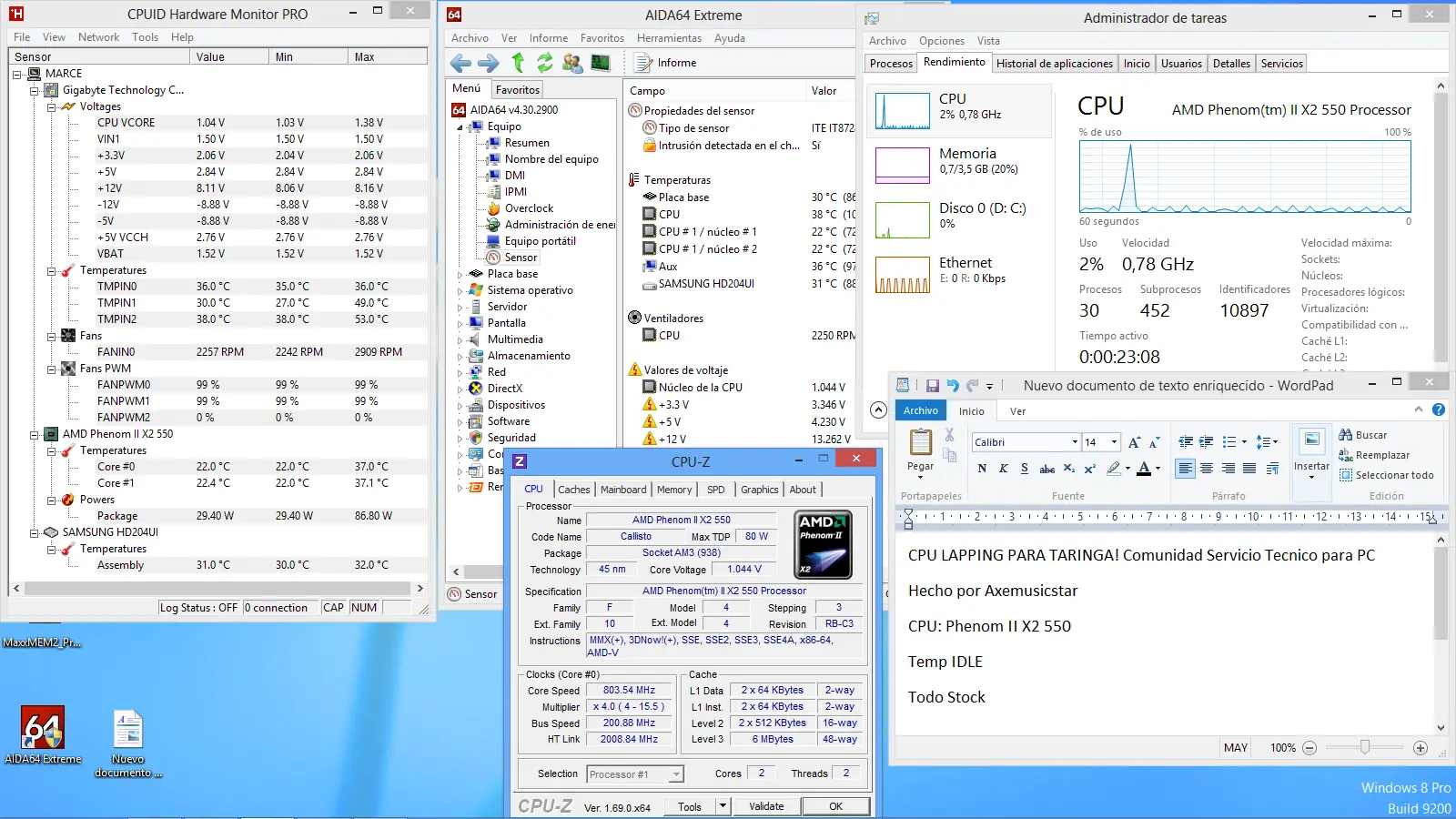

IDLE

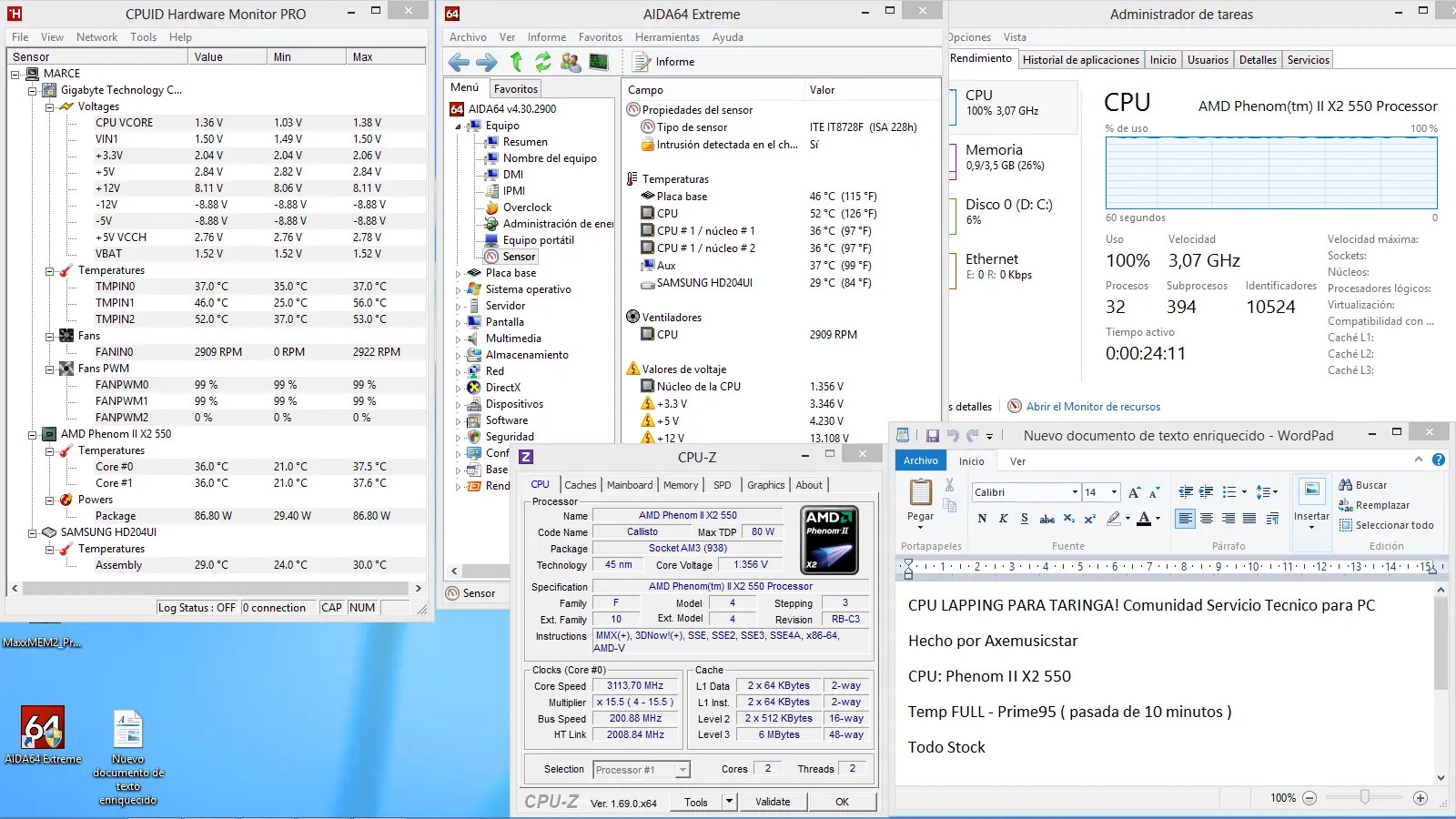

FULL


Ahora con el procesador lapeado

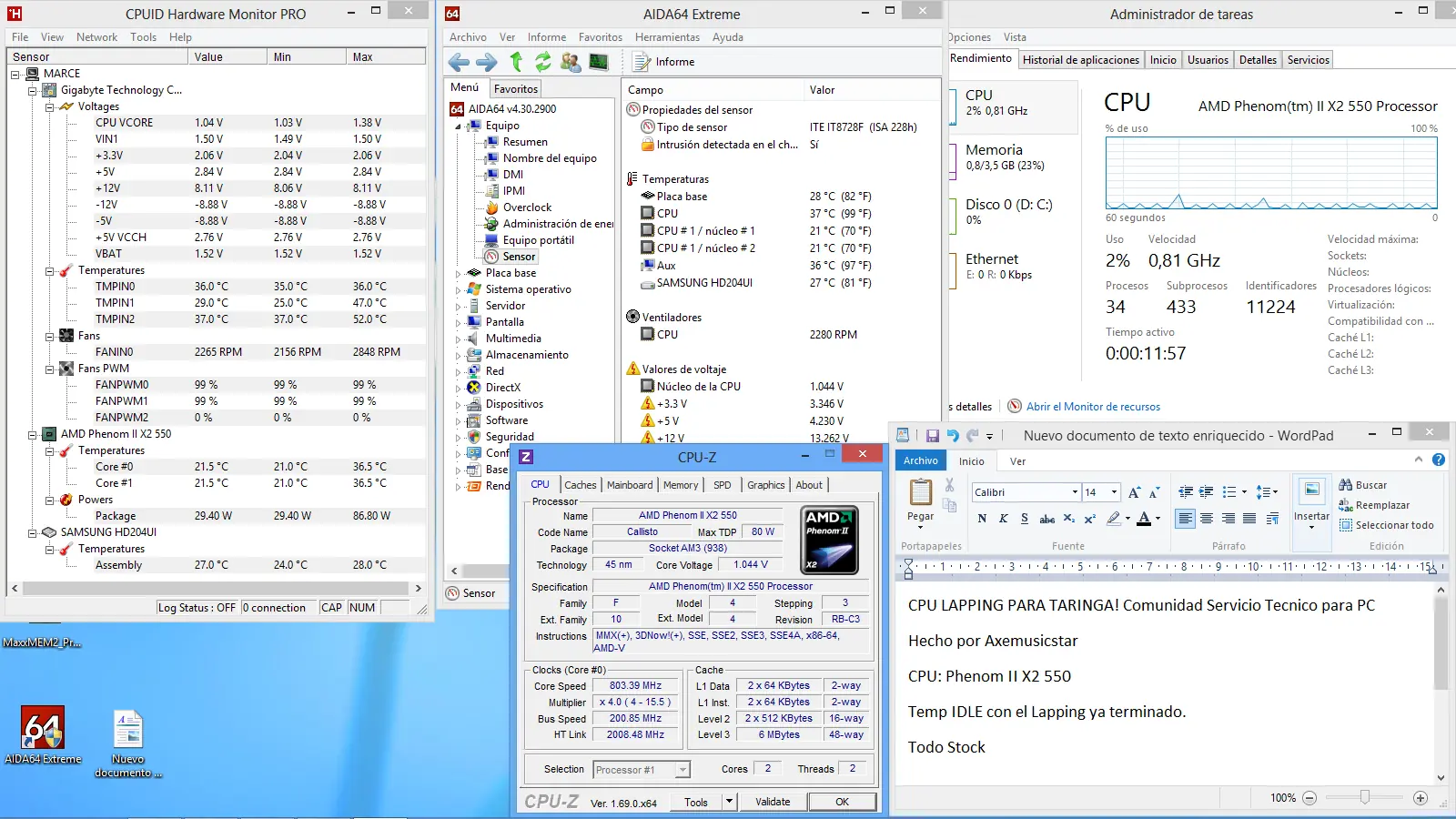

IDLE

FULL




Bueno como ven la temperatura no vario mucho mas que unos 2° pero en realidad habria que esperar hasta que se asiente la pasta termica ya que esta muy reciente tiene un par de minutos de colocada, por lo que espero que mejore con el tiempo de por lo menos un mes, la pasta termica utilizada fue una de marca generia, llamada CHIMETEC o algo asi, por lo que personalmente creo si le pongo una pasta de mejor rendimiento como la mx-4 o la gelid las temperaturas seran mejores.



Les dejo un video para mostrar cual es el movimiento que se debe, basicamente es de arriba a abajo, obiamente el video no es mio xD







Se debe recordar que en el caso de lappear un disipador se debe agarrar desde la base ya que si se lo toma por la parte de arriba, el procesador hace un movimiento de va y ven lo que genera una base irregular y ademas se corre el riesgo de doblar el aluminio.
Otra cosa igual de importante ya sea para lapear un procesador o un procesador, es que se necesita una base completamente lisa, como es un vidrio, esto asegura una base muy lisa sin irregularidades.





De yapa voy a dejar el unlock del phenom II x2 550, el cual se logro pasar a un Phenom II x4 B50, al estar mutado solo les puedo mostrar unos bench ya que cuando se desbloquean los nucleos, automaticamente desaparecen las temperaturas, por lo que tenes que adivinar a que temperatura esta, pero mas o menos calculas ya que te marca la temperatura del CPU y no de los nucleos, no puse porque los programas que tenia no marcaban bien, y la verdad no tenia ganas de buscar algun programa que funcione bien en mi placa, esto de las temperaturas vuelve a la normalidad tras volver a poner el CPU en Stock.

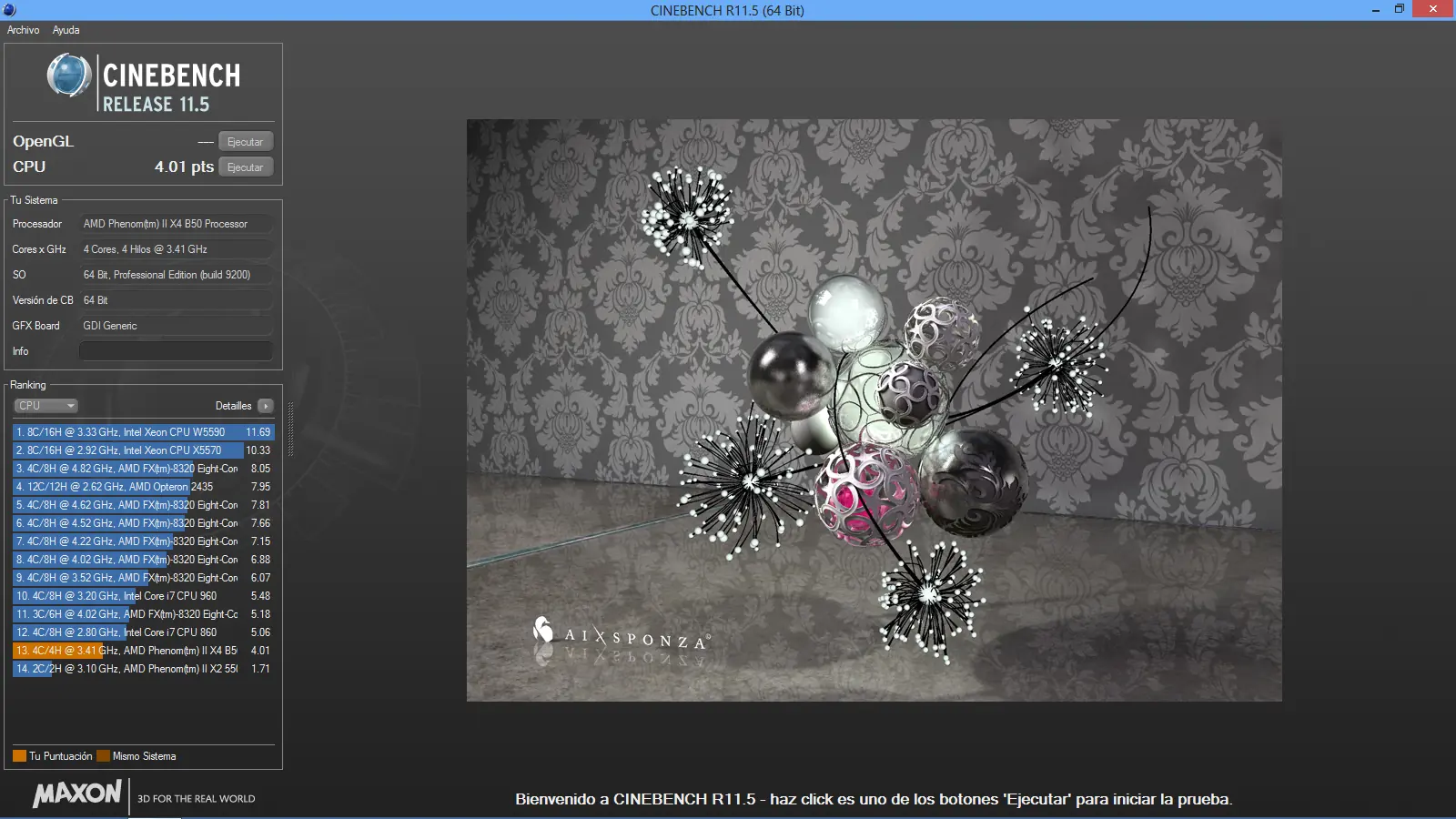

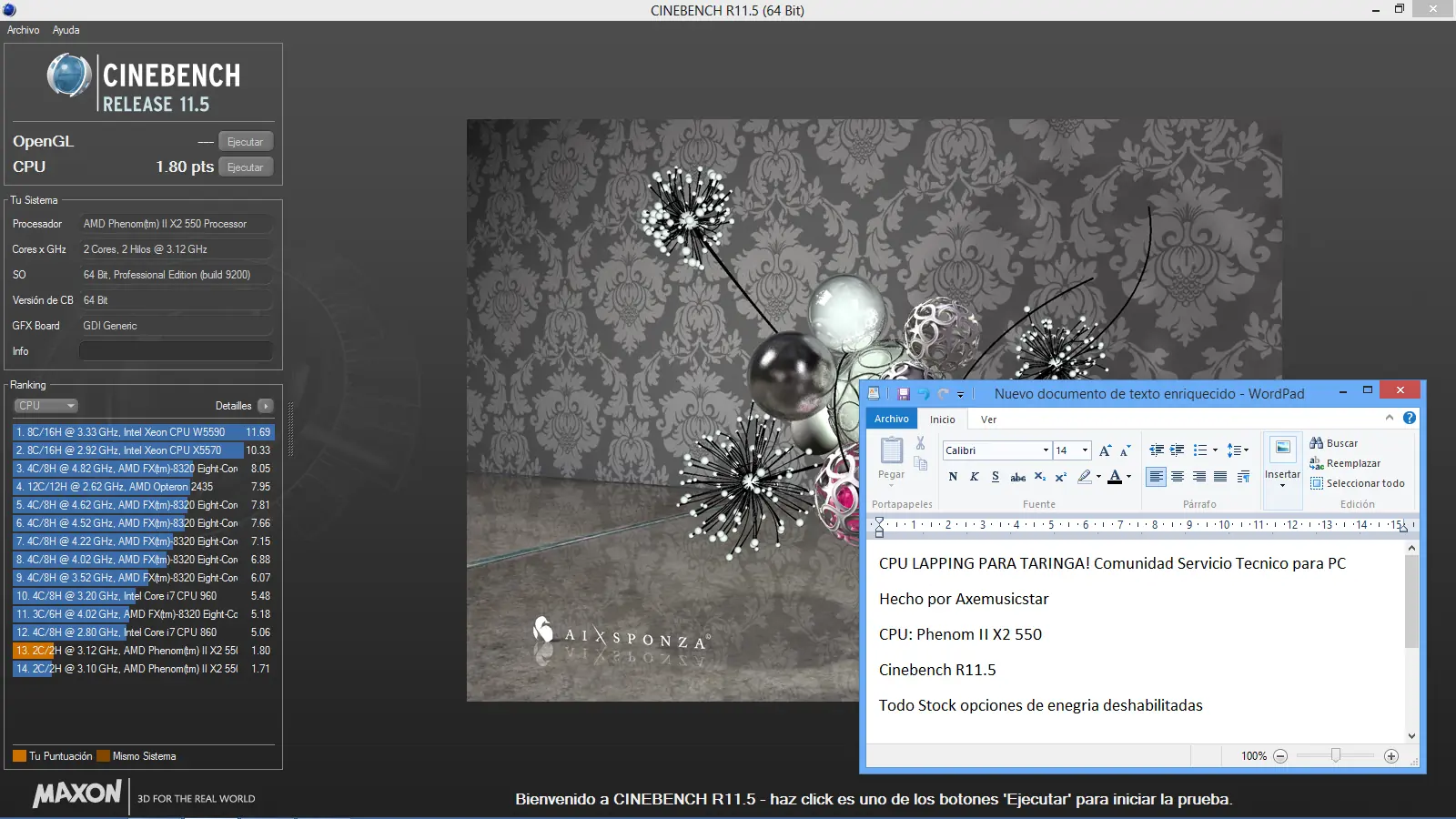

Bench del Phenom II x2 550 normal

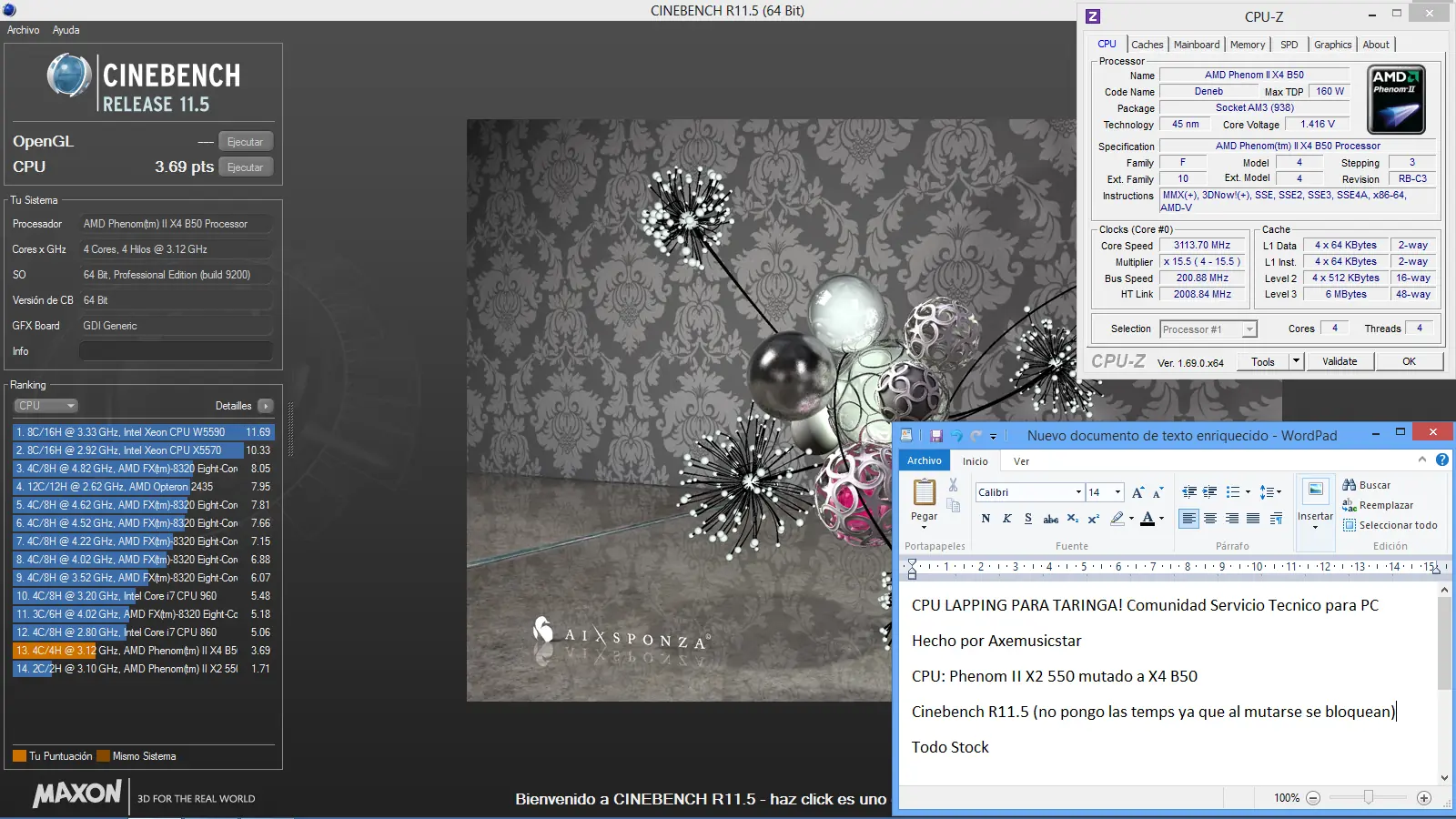

Phenom II x2 550 mutado a x4 B50

Y al final Phenom II x2 550 mutado a x4 B50 con overclock 4.1 Ghz


Bueno con esto me despido, Saludos y Suerte.
