Los materiales son:
El mando por su puesto soldador estaño y destornilladores de precisión y unos corta cables y
un led de este tipo 0603 SMD vale otro si no encontráis este pero que de por debajo de 2.8 v
Cogemos un destornillador de precisión de estría y procedemos a quitar los 5 tornillos que tiene el mando por detrás…
Ahora asemos un poco de palanca por arrima en donde esta la primera foto, quitamos los botones 1 L y
1 R y las piezas que están en medio de los botones 1 y 2 para dejarlo tal cual esta en la 3 foto.
Seguimos y asemos un poco de presión por la parte de abajo como en la foto y con cuidado retiramos la carcasa sobrante dejando al descubierto nuestro mando y quedaría como en la foto 2 y procedemos a retirar la batería 3 foto.

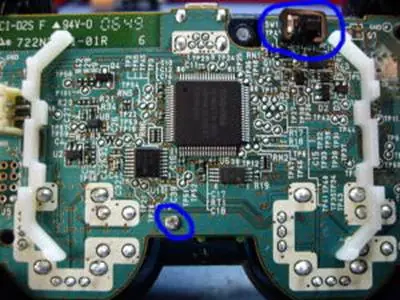

Ahora nos fijamos bien en esto tenemos que destornillar el tornillo que esta en la parte de abajo y seguro que se abra saltado la pieza de arriba al hacer palanca anteriormente, esa es la posición que tiene que llevar importante de no poner en la otra posición ya que al apretar los tornillos al terminar el proceso pisaría la palanca y no encendería nada y pensaríamos que hemos roto el mando,
Bueno pues ahora ya tenemos nuestro mando desarmado pero no del todo todavía nos queda un poco para llegar a la placa, cogemos donde esta la placa, le damos la vuelta y le quitamos los stick, los L y R 3 y para quitarlos asemos palanca asía arriba …
Levantamos la plaquita hacia arriba pero con cuidado ya que tiene una muesca en la parte de arriba a la izquierda foto 1, luego quitamos el conector de la segunda foto y por ultimo el conector de la tercera en ambos empujamos hacia atrás y se nos así.
Ahora ya tenemos nuestro mando listo para ponerle el led como he dicho antes podemos ponerle varios led ,de tamaño o color que nos venga en gana….pero tiene que dar un voltaje de menos de 2.8 para que nos valga. Tenemos que tener en cuenta que tiene que ser lo mas plano posible por que si no tenemos que modificar algo en el mando pero eso lo explicare ahora…
Empezamos con el led.

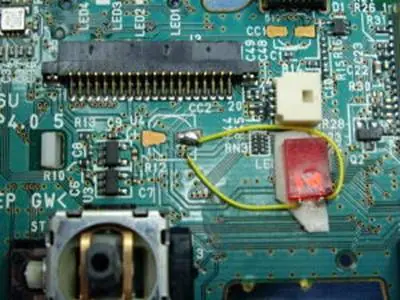

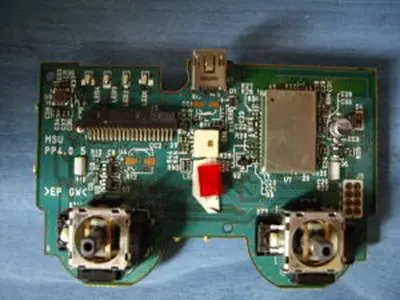

Explicamos el proceso para que lo entendais, ponemos algo debajo del led para que no toque directamente con la placa, luego buscamos el positivo y el negativo del led,preguntar si no sabéis en la tienda para que os lo explique alguien y no tener dudas tenéis que soldar en donde esta la foto 2 el positivo en cualquier punto de los dos agujeritos que veis y el negativo donde esta marcado,quedaría como en la foto 3 mas o menos.
Bueno pues esto si nuestro led es muy plano o si es tipo smd
Si por el contrario no encontramos buscamos de este tipo lo mas chico posible aunque tendremos que modificar algo que os explico ahora.
Tendremos que cortar un poco la pieza del mando para que el led quepa bien a la hora de cerrar el mando, no os preocupéis que no pasa nada por cortar 1 cm. si queréis…
Bueno seguimos…..

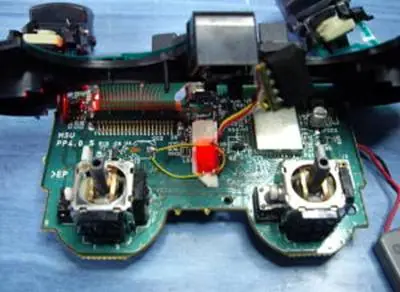

Antes de cerrar todo podemos probar si nuestro led funciona correctamente poniendo los conectores que hemos quitado antes y la batería algo así mas o menos
Una vez comprobado nos ponemos manos a la obra para cerrar el mando y poder jugar con nuestra ps3.
Tenemos que hacer el proceso al revés, mas o menos así….
Pero si estáis cansado o pensáis que lo mas difícil esta echo dejad el resto para el día siguiente por que lo pero esta por llegar cerrar el mando con todo dentro y que no te sobren piezas, jejeje no de verdad que tenéis que tener mucha paciencia para cerrar el mando y no perder el control pero mas o menos puedo ayudar un poco en esta labor, si lo hacemos como os digo ahora
Cogemos la carcasa de arriba y le ponemos todos los botones y los stick botones L y R 3 a la placa luego lo ponemos en su sitio como en la figura 3,
Comprobar que esta parte esta bien metida en su sitio en la primera foto no esta bien si en la segunda y en la 3 foto,
Luego ponemos el tornillo de nuevo y nos fijamos te poner la pieza de la foto 2 como esta aquí para no tener problemas a la hora de cerrar el mando
Ahora ponemos la batería como esta en la foto y procedemos a poner los botones 1 L y 1 R como en la foto 2 y luego la pieza que va entre los botones 1 y 2
Y ya solo nos quedaría cerrar la tapa con un poco de paciencia y delicadeza para no romper nada, id apretando con mucho cuidado y con delicadeza, lo pero es encajar la parte donde esta los botones 1 y 2 ya que a veces salta la pieza que va entre ambos pero es normal tenemos que tener paciencia y mucha tranquilidad a la hora de cerrar ya que es el ultimo paso para luego ponerle los 5 tornillos y ponernos a jugar como loco con nuestra ps3…
Bueno el resultado seria algo así;
