Hola Taringueros!
Hice 2 gadgets para iPhone 5S (y te lo muestro).
* Quería probar imprimir algo en 3D.
* Quería hacer algo que me sirva.
* Quería un amplificador pasivo para el celular (mas bien, un "desviador de sonido" ).
* Quería un soporte para usar el celular con un trípode estándar.
* Se algo de diseño CAD (diseño asistido por computadora).
* Me interesa el diseño industrial.
>> Voilà! A trabajar!
En el tiempo libre que tuve mientras buscaba trabajo me puse con el SolidWorks (SW) a diseñar. Había empezado a diseñar con el SolidEdge (SE), que tiene una versión educativa gratuita, muy parecida a la profesional, solo que no te deja exportar los archivos, ni abrirlos en una versión comercial (se necesita poder abrir el archivo para mandarlo a imprimir). Además, el SE es peor que SW, en mi opinión. No soy experto en diseño ni en sonido ni en tripodes. SW lo aprendí de youtube, y el diseño aplicando un poco de criterio (y consejos de una amiga diseñadora industrial).
La impresión 3D es una tecnología bastante reciente, tiene sus limitaciones. Por ejemplo, las paredes tienen que tener al menos 1mm de espesor. A nivel industrial vi cosas increíbles, pero todavía no disponibles para el público.
Necesitaba las medidas de mi celular. Podría haberlo medido con una regla o calibre, pero mejor es descargar un modelo CAD ya hecho, que tiene las medidas precisas. Bajé el modelo de grabcad.com Sobre este modelo dibujé los gadgets.

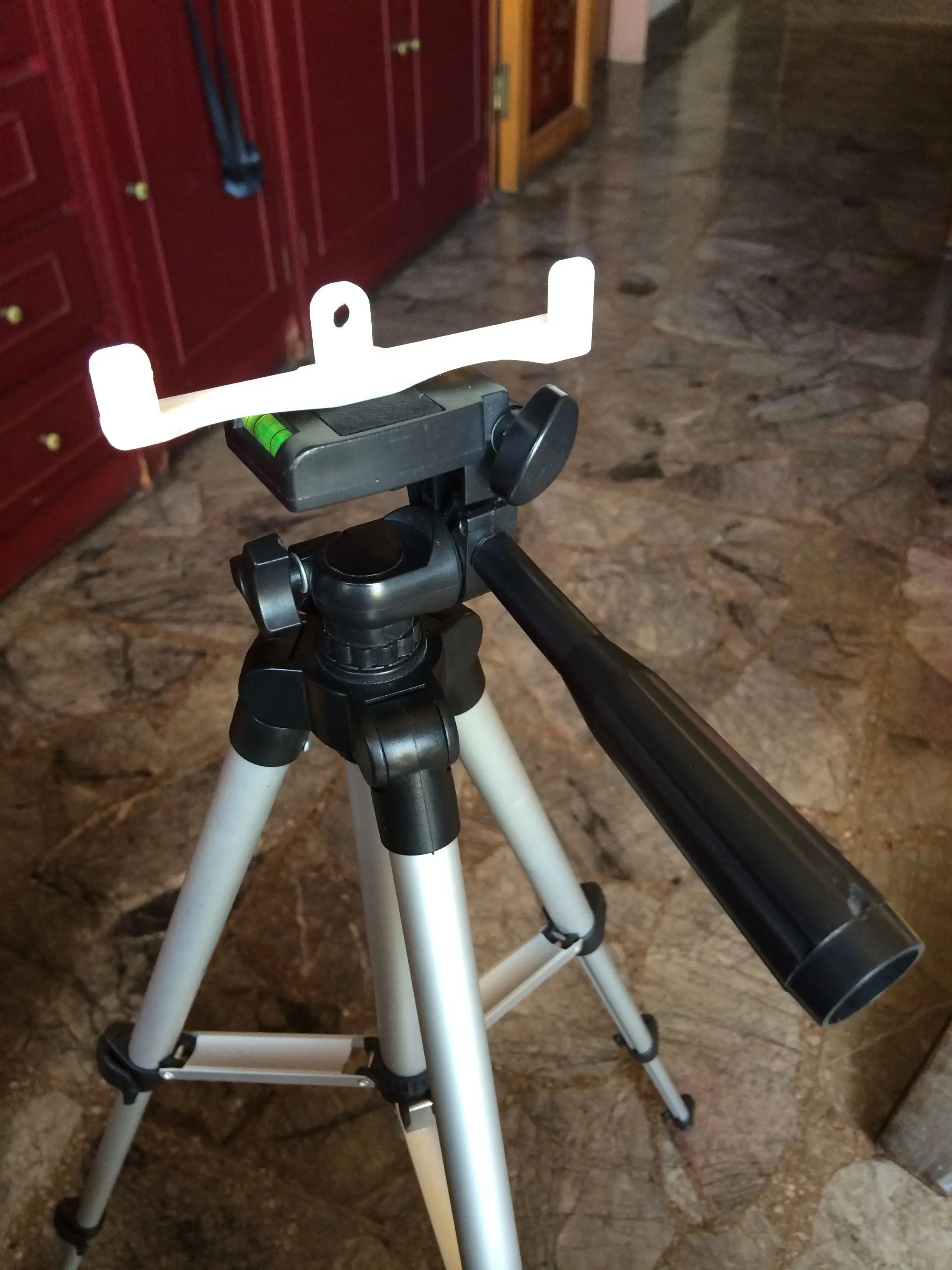

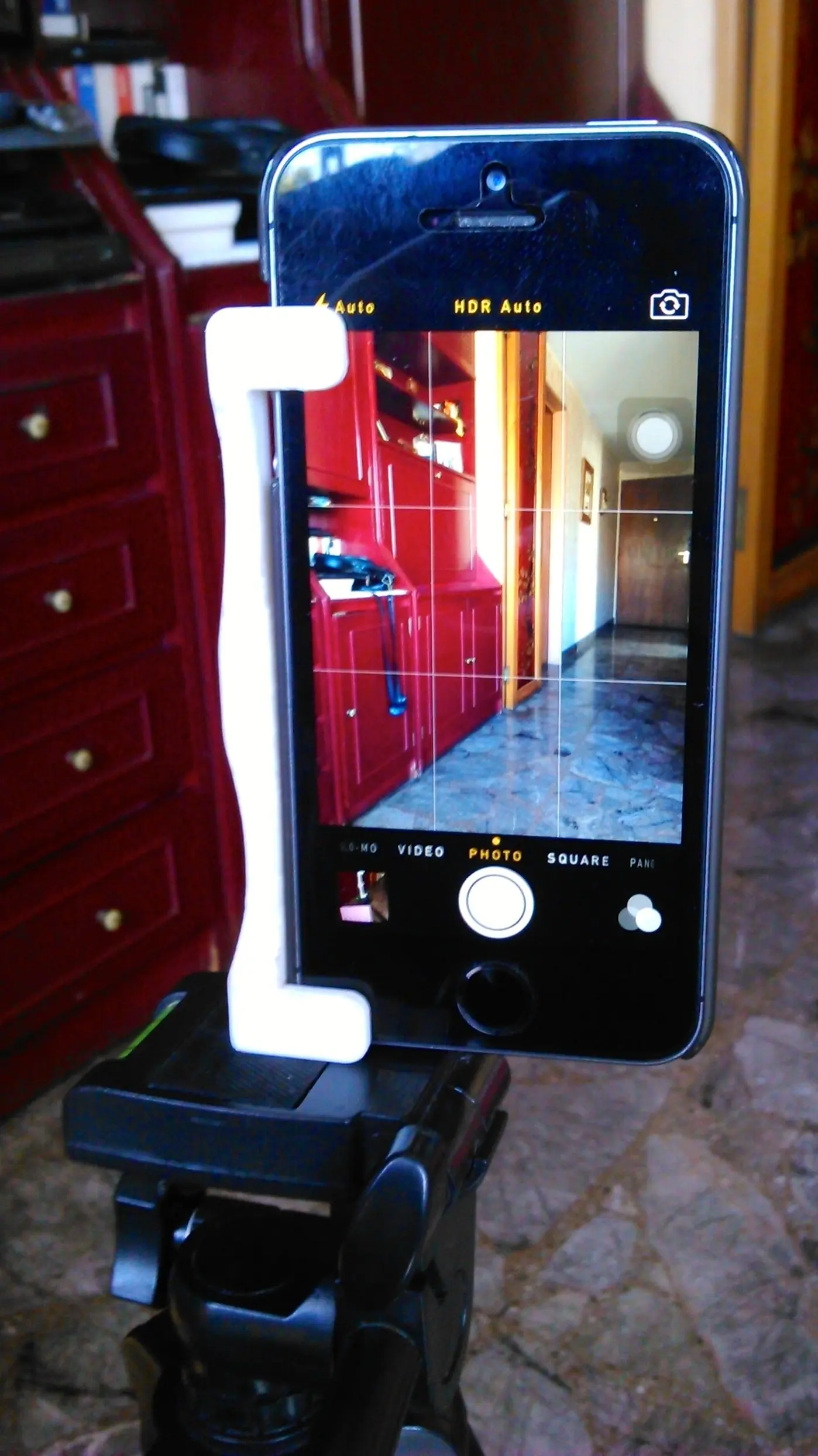

Soporte para Tripode
La idea es poder soportar el iPhone (o cualquier otro celular de hasta 12mm de espesor) a cualquier trípode de cámara de fotos. Soportarlo de manera horizontal como vertical. Los trípodes tienen una rosca normalizada (1/4" -20 UNC http://es.wikipedia.org/wiki/Tr%C3%ADpode#Paso_de_rosca ).
Diseño CAD:
- Bloques (soporte sin aristas redondeadas)
- Tornillo (para ajustar el celular al soporte)
- Soporte suavizado. Ensamble terminado (soporte + tornillo). En realidad no imprimí este CAD, sino otro al que le suavicé más las aristas.
Impresión 3D:
- Modelo en bruto, tal cual sale de la impresora. Una parte apoya, para lo que en el lugar donde imprimieron le agregaron unos soportes al diseño (se los cortaron parcialmente antes de la entrega).
- Modelo en bruto
- Tornillo en bruto. Como la impresión 3D no tiene tanta definición como para imprimir una rosca tan chica, la rosca no se nota, es inútil. No debí haber imprimido esta pieza, mejor hubiera sido encontrar un tornillo de plástico ya hecho.
- Soporte "maquinado". Con un cutter y lija, quité las rebabas y alisé algunos cantos. La rosca hembra del soporte tampoco esta bien definida, pero usando la rosca (metálica) de un trípode la marqué bien (a modo de portamacho) y sirve.
Amplificador Pasivo
El parlante del iPhone esta abajo. El sonido se dispersa. La idea es que el sonido se sienta desde el frente, cuando se mira la pantalla. No se como llamarlo: amplificador pasivo? amplificador acústico? (verdaderamente amplifica?) Desviador de sonido? En fin, no importa.
El gadget se soporta de la ficha de audio (jack 3,5mm) y del conector Lightning. El canal grande es el de parlante, el chico el de sonido y el agujero es para ponerlo en un llavero.
Diseño CAD:
- Modelo CAD de iPhone usado como referencia.
- Diseño a mitad de camino.
- Diseño final
Impresión 3D:
- Modelo en bruto. Quizás uno salió muy mal, por eso hicieron dos.
- Modelo pulido, lijado, etc. El canal del parlante lo pinté con esmalte para uñas, para alisar un poco la superficie.

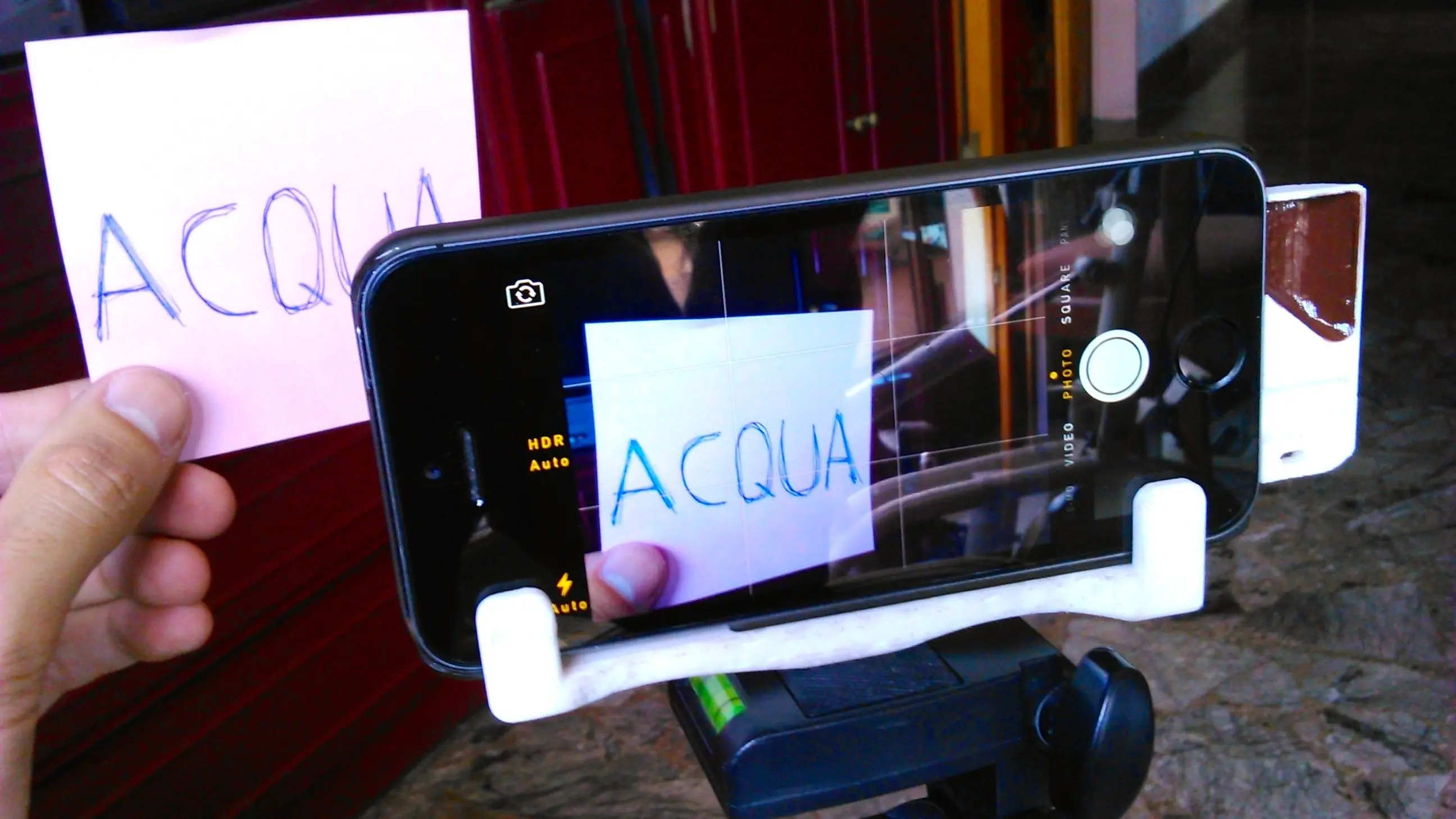

Modelos terminados
Gadgets certificados :-D
Disfruté la aventura. Espero les ayude a animarse a diseñar e imprimir en 3D. Por cierto, la impresión 3D de las 3 piezas (mas una "por error", que no pagué) me salió ARS 180 (USD 18 aprox.).
Gracias por haber leído el post!
