Necesito calar muchas cosas entre ellas los dientes de los engranajes de los relojes, pero además de cortar necesito que corte a 90 º y para esto no se debe doblar la hoja. Asi que armé este banco para la caladora con un soporte superior que mantiene la hoja recta.

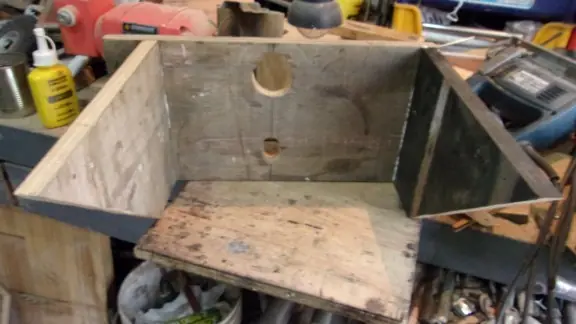

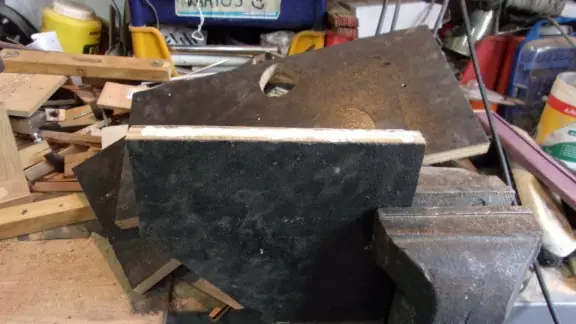

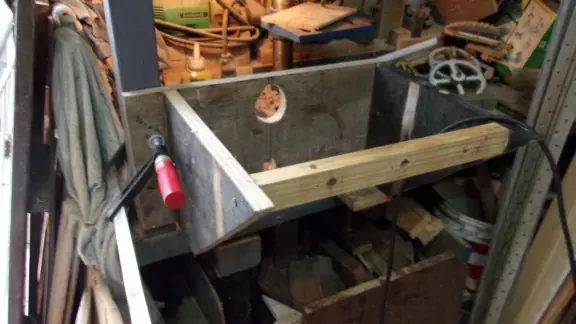

Con unos pedazos de piso flotante hice la mesa y con unos fenólicos el soporte. El banco es postizo para colocarlo en la punta de este banco de trabajo y poder sacarlo si no lo uso.

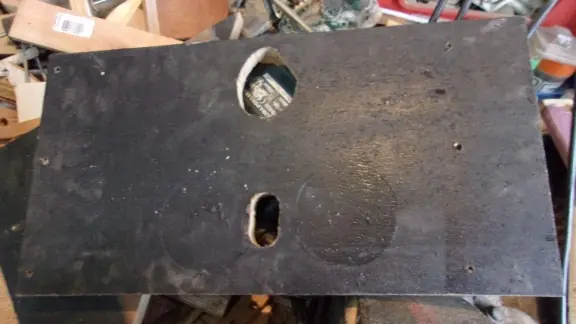

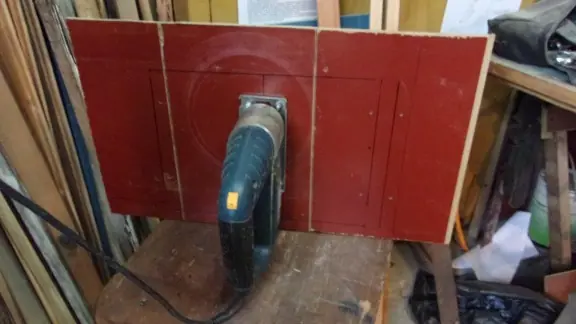

Agujerié la mesa para pasar la caladora. También le hice un postizo de hierro con una ranura para que sirva de guia a la hoja

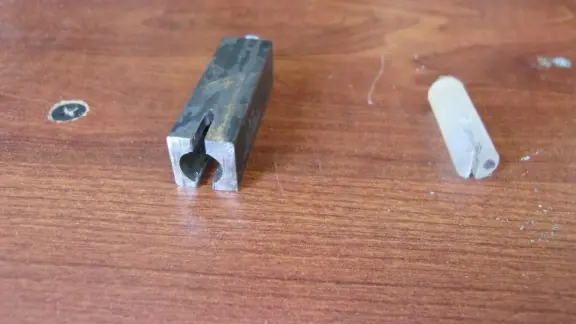

En un hierro cuadrado de 1/2 le hice un agujero central pasante de 3,5 y luego uno de 8 mm pero solo de 3 cm de profundidad. En la parte que quedó de 3,5 lo rosqué y en la parte de 8 mm le puse un redondo de teflon. Luego le hice un ranura por donde pasará la hoja de la caladora.
De esta manera a medida que se vaya gastando con el tornillo que va en la parte roscada lo empujo al teflon para adelante hasta que se gaste del todo.
En otro hierro cuadrado le hice una rosca en el centro de 1/4 . Este pedacto lo sueldo sobre el del teflón para poder después sujetarlo del brazo, algo asi

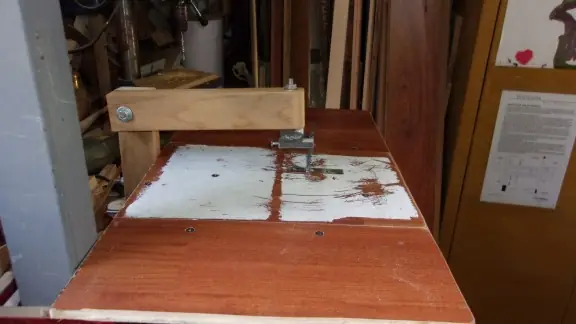

Al final con dos listones de 2 x 1 de madera dura, le hice el brazo. Este brazo está articulado para poder levantarlo para meter la pieza a calar,
Algo asi

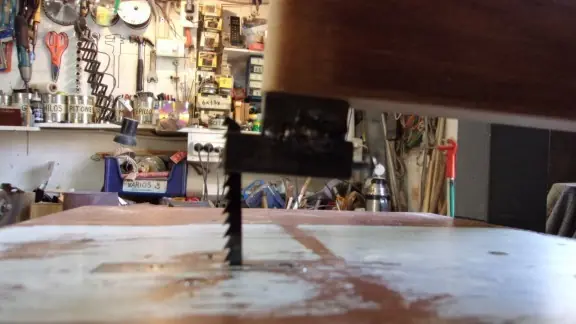

Funciona rebien, ya la usé bastante y va muy bien ,por más que le doy de costado el corte es recto.
Espero les haya gustado, un saludo a todos.
