Como les vá mis queridos taringueros? Hace mucho que no aportaba, y ya estaba sintiendo un vacío en mi corazón por lo que me vi obligado a hacer algo
Hoy les traigo un post bastante "básico" para que dejés de garpar un técnico de PC para que te arregle problemas de hardware que con un poco de practica y teoría los podés dejar perfecto vos.
Vamos a comenzar con las herramientas y seguridad para que el post esté lo más completo posible. Cada "tutorial" Lo voy a acompañar con imagenes bien explicadas y fundamentos teóricos para que vean que soy un lince que canta la posta.
Antes de empezar quiero aclarar que recomiendo tener al menos un poco de experiencia previa en el tema.
Herramientas necesarias
Para comenzar vamos a aclarar las herramientas básicas que necesitamos, supongo que casi cualquiera ya las tiene en su casa.

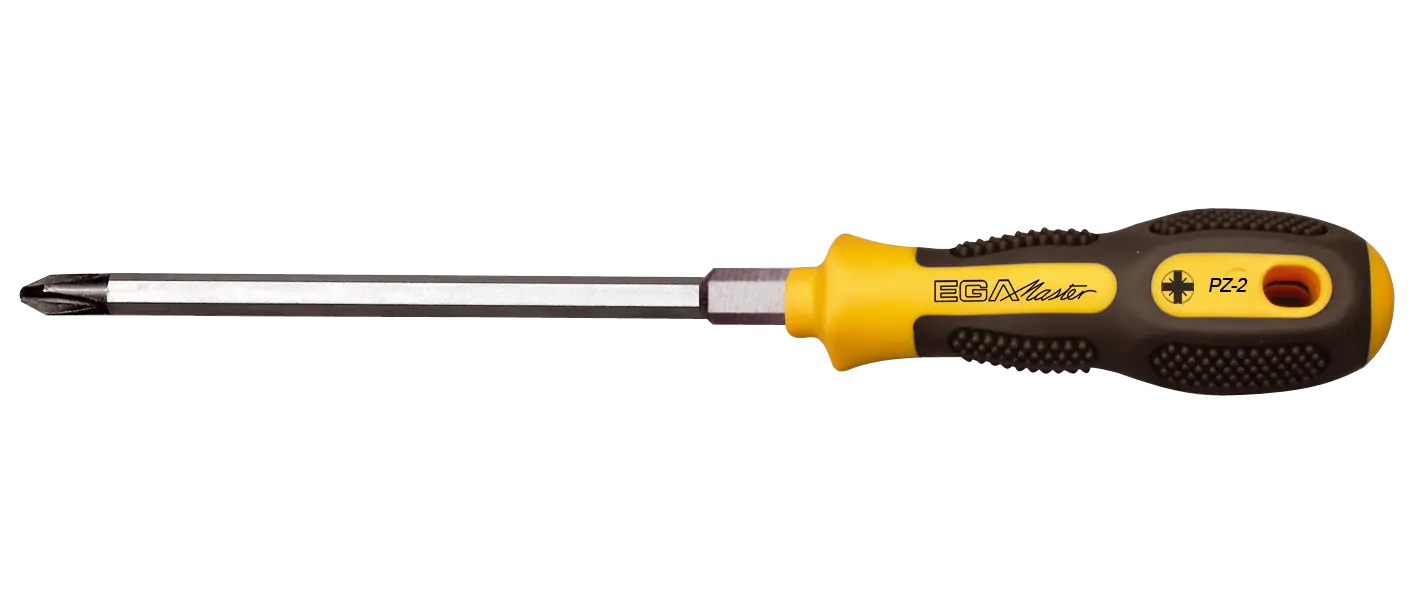

Destornillador punta Phillips. (Si tienen el kit para técnicos de PC mejor)
Pinzas de depilar. (No necesariamente, pero son muy utiles cuando se nos cae un tornillo o alguna pieza chiquita en algún lugar estrecho)
Importante: Pulsera anti-estática.
Si tampoco querés garpar por una pulsera anti-estática, podés comprar guantes de latex descartables y/o trabajar descalzo, de esta forma vas a estár seguro de no tener corriente estática en tu cuerpo.
Esto es de SUMA importancia, ya que si hagarrás los componentes de la PC sin protección contra la estática, tenés posibilidades de dejar inservible componentes.
Te tiro un dato piola: "Luego de arrastrar los pies sobe una alfombra y tocar un objeto metálico, podemos provocar una descarga de hasta 12.000 volts, cifra que no resulta fatal para el ser humano por su mínima intensidad de corriente. Pero las más peligrosas para las computadoras son las descargas menores e imperceptibles, ya que un chip puede resultar dañado con una descarga estática de menos de 400 volts."

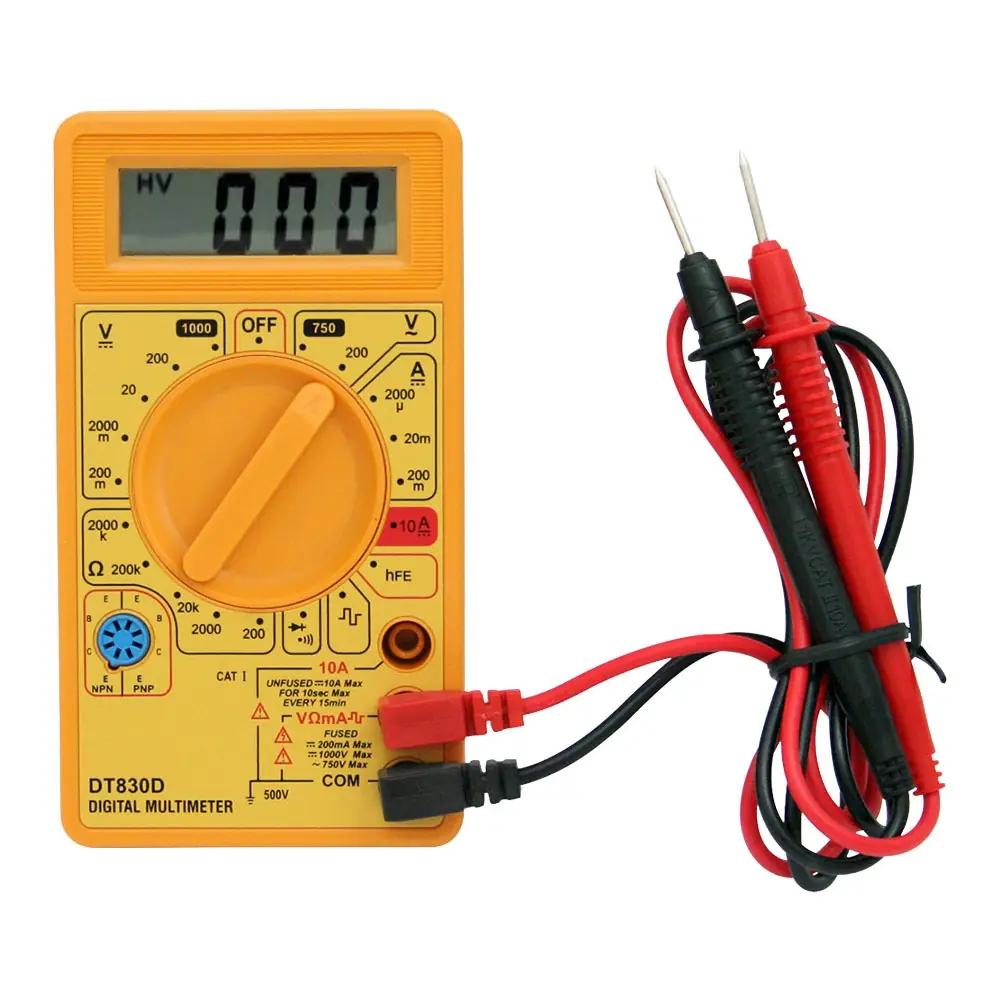

Tester o multímetro.
Probar una fuente aislada
Voy a obviar la parte de desmontado de la PC así el post no se hace tan extenso, si lo necesitan, me lo piden y hago un post aparte de montado y desmontado.

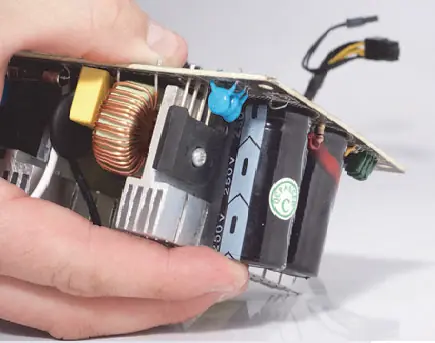

Vamos a empezar testeando el correcto funcionamiento de la fuente, es un componente en la que la mayoria de las veces está el problema. Así que En el siguiente Paso a paso aprenderemos la forma adecuada de testearla sin que se encuentre conectada a una PC, de
esta forma podremos conocer cuándo existe alguna dificultad que le
impida funcionar correctamente.
Paso 1
Para comenzar, tenés desarmar el gabinete y retirar la fuente de poder
desconectando previamente todos los dispositivos. Una vez que la tengas fuera, tomá
la ficha ATX20/24 para realizar el puenteo, usando un clip o alambre doblado en U,
entre los bornes verde y cualquiera de los negros del conector.
Paso 2

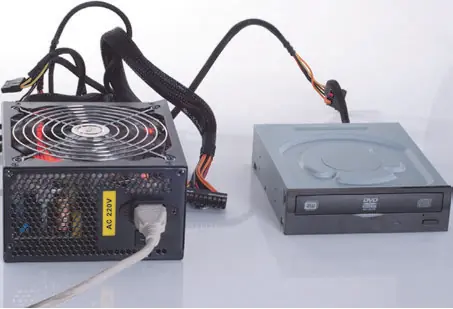

El próximo paso es sencillo: Solo resta conectar una unidad de CD/DVD para aplicar algo de consumo energético. Para poner en funcionamiento la fuente de poder, enchufá a la corriente eléctrica por medio de su cable de alimentación.
Paso 3

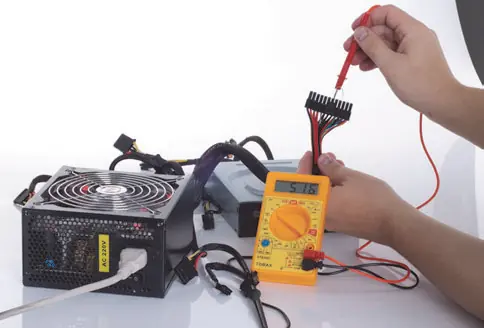

Ahora tenes que fijarte si la fuente está funcionando en una tensión correcta. Con el tester, con su selector ubicado en superior inmediato a 12 V, procedé a realizar las mediciones de los bornes naranjas (+3.3 V), azules (-12 V), rojos (+5 V) y amarillos (+12 V).
No hay que asustarse si los valores que muestra el tester varían en milésimas; esto es normal en el funcionamiento de todas las fuentes de energía. Al enfrentar esta tarea debemos debemos tener en cuenta que la tolerancia en estos valores de tensión es de +/-5 V.La importancia de este procedimiento es que nos permitirá detectar problemas en el funcionamiento de la fuente de poder en forma aislada, y también de cada uno de sus conectores.En el caso que encontremos dificultades, podremos realizar las reparaciones necesarias o, en casos extremos, proceder a reemplazar la fuente de poder en forma completa.
Reemplazar capacitores de la Motherboard
En algún momento, podemos encontrarnos con un mal funcionamiento provocado por la existencia de capacitores dañados; esto suele ser muy frecuente en PCs con varios años de uso pero no es necesario reemplazar el motherboard por completo ya que podemos cambiar solo los capacitores necesarios.En el siguiente Paso a paso, vamos a conocer la manera de sustituir los capacitores deteriorados del motherboard de la computadora.
Paso 1
Para comenzar, debemos, obviamente, desarmar el gabinete y retirar el motherboard. Realizá esta tarea con cuidado, extraé la motherboard luego de quitar todas las conexiones y tornillos.
Paso 2

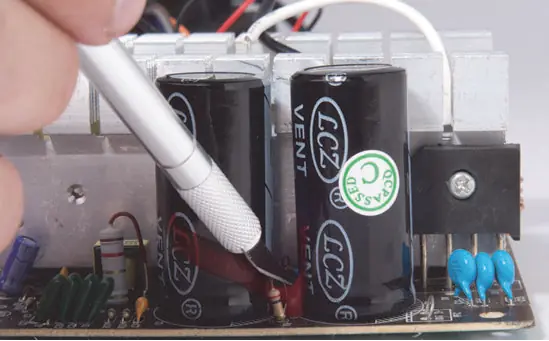

Después de retirar la motherboard del gabinete, ubicá el capacitor en cuestión. Por lo general, los que se encuentran en mal estado están hinchados o sulfatados.
Paso 3

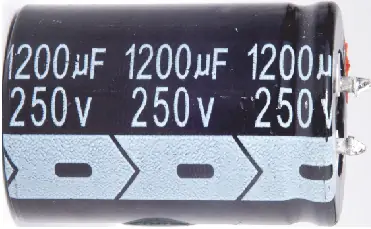

Si sos medio ciego, con la ayuda de una lupa, observá el modelo para poder comprar un reemplazo (Tiene que ser igual). Estos capacitores suelen venderse en negocios de componentes electrónicos.
Paso 4

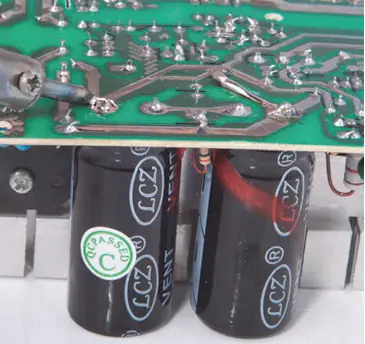

Luego de adquirir el capacitor de repuesto, con la ayuda de un soldador de estaño procedé a desoldar el que está en mal estado. (Me olvidé de mencionar ésta herramienta, pero tampoco es muy cara, recomiendo tener un poco de experiencia o pedir a alguien que sepa del tema para hacer estos últimos pasos)
Paso 5

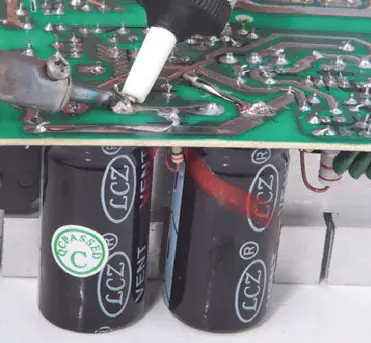

Una vez retirado el capacitor dañado, pasá a reemplazarlo. Con cuidado, apoyalo sobre la placa madre y procedé a realizar la soldadura del otro lado.
Paso 6
Esperá alrededor de 5 minutos para que se enfríe el estaño, después comprobá que haya quedado firme y bien unido la motherboard.
Por último, procedemos a instalar otra vez la motherboard dentro del gabinete y probamos que la computadora funcione como corresponde. Al realizar este proceso de reparación, hay que tener mucho cuidado con la temperatura del soldador de estaño, y no apoyarlo en la motherboard, porque podés dañar las pistas.
Reparar pistas cortadas
En caso de que seás medio manco y hayás dañado alguna pista del circuito, no te preocupes que pensé en vos y ahora te enseño a reparar la cagada que te mandaste
Paso 1

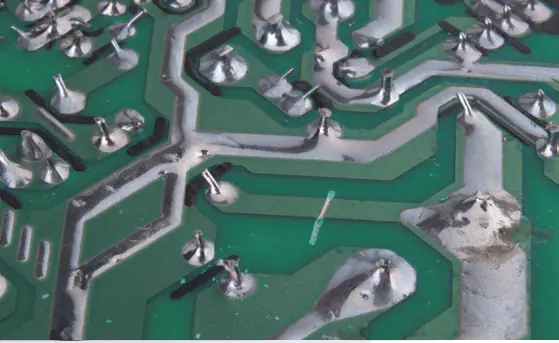

Ubicá la pista que está cortada y medí con el tester en modo continuidad de ambos lados del corte. Si no hay continuidad, efectivamente estás ante un corte.
Paso 2

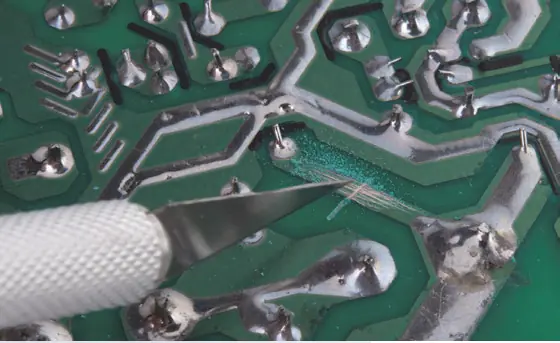

Con un objeto filoso, remové la protección de la pista cortada hacia ambos lados del corte en sí, dejando expuesta su superficie y limpiándola posteriormente con un pincel.
Paso 3
Una vez despejada la zona de trabajo, estará en condiciones de comenzar con la reparación. Para hacerlo, utilizá un soldador de punta fina y estaño.
Paso 4

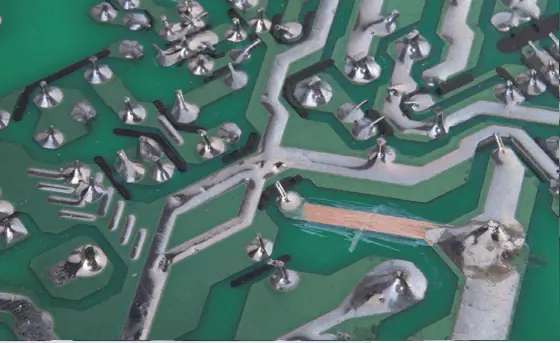

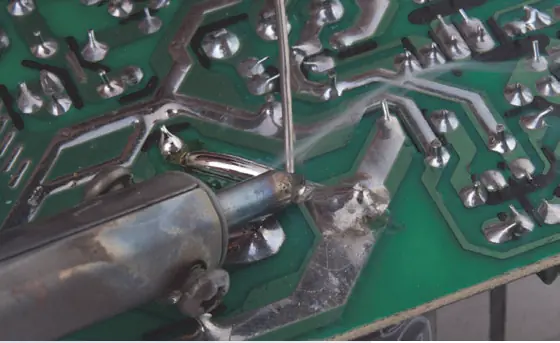

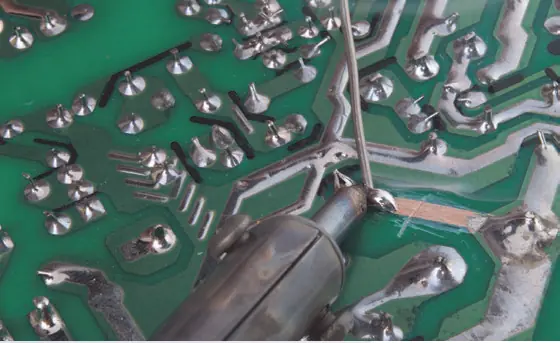

Comenzá desde una de las dos puntas de la pista que hayas despejado, aplicando una mínima cantidad de estaño con cuidado de no montar dos pistas, Tenes que tener la precaución de no mantener la punta del soldador durante mucho tiempo sobre un mismo punto, ya que corre el riesgo de quemar el circuito. Y Con suavidad, deslizá la punta del soldador, acompañándola con el estaño, hacia el otro extremo de la pista sobre la que está trabajando.
Finalmente, hacemos un leve repaso sobre el puente que acabamos de realizar, para verifi car que la superfi cie ha quedado pareja en todo el recorrido. Debemos tener cuidado al aplicar el estaño. Demasiado calor quemará literalmente el circuito, y demasiado estaño puede montarse sobre una pista adyacente y provocar problemas.
Refrigerar el procesador
Un procesador bien refrigerado es algo fundamental, el sobrecalentamiento de éste puede generar constantes apagones y/o reinicios de la PC, una de las cosas que podemos hacer para evitar, o arreglar el problema, es refrigerárlo con una pasta termica de alta eficiencia o de buena calidad. Lo cual aprenderemos en el siguiente paso a paso.
Paso 1

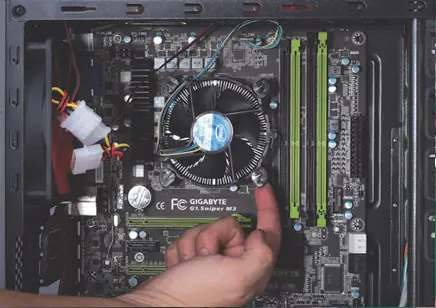

Para comenzar, tenés que asegurarte de que la computadora se encuentre desconectada. Luego, quitá la tapa del gabinete. Una vez que la PC está apagada y abierta, levantá las trabas de los anclajes del cooler, para poder retirarlo.
Paso 2

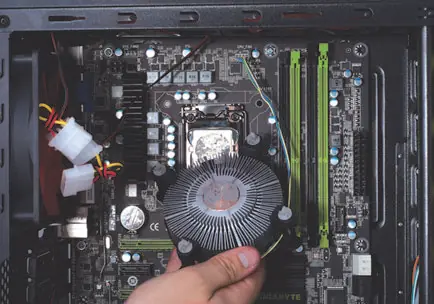

En este punto, retirá el cooler desde su ubicación sobre el procesador. Este procedimiento debe ser realizado con mucho cuidado y sin ejercer una fuerza excesiva, porque puede ocurrir que alguna pata del anclaje no se haya liberado bien. Recordá tambien desconeconectar el cable de alimentación de la Mother.
Paso 3
Una vez que el cooler se encuentra fuera del gabinete, procedé a realizar su limpieza con un trapo y alcohol isopropílico, para retirar los restos de la pasta existente. Cuando completes este procedimiento, dejá secar unos minutos.
Paso 4

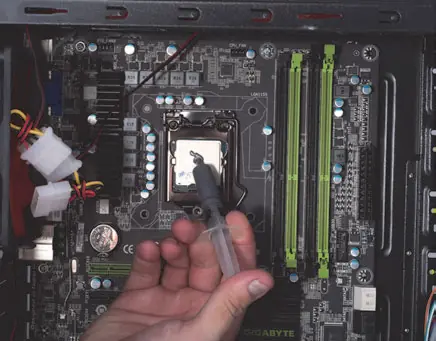

Por último, al igual que el cooler, limpiamos el procesador con alcohol isopropílico y procedemos a aplicar la pasta térmica sin exedernos. Por último, como sacamos el cooler, lo volvemos a ubicar, ajustamos las trabas y lo conectamos a la Mother.
Desarmado y limpieza de unidades ópticas
Generalmente, las unidades ópticas a su tiempo de uso empiezan a causar varios dolores de cabeza, generalmente es porque están muy sucios, y llegan a tal punto que el láser óptico deja de servir, para evitar ésto, en el siguiente paso a paso vamos a ver como desmontar y limpiarlo para dejarlo 0km
Paso 1
En primer lugar, abrí la bandeja de la unidad, insertando un clip desarmado o un objeto similar en el orificio ubicado a la izquierda del botón de expulsión. De esta manera, se destrabará el mecanismo de tracción.
Paso 2
Retirá los tornillos de la carcasa y ubicalos en algún sitio donde no se pierdan, porque la carcasa debe ser fijada correctamente para evitar vibraciones. Descalzá la traba plástica del frente y retirá la tapa inferior de la unidad.
Paso 3
A continuación, procedé a sacar la tapa superior. En este punto, tenés que tener cuidado de no tirar de la cinta flex del pick-up, de manera de dejar expuesto el sistema de tracción, las poleas que accionan la bandeja y el pick-up con sus guías.
Cada vez que tengamos que desarmar una unidad óptica, ya sea para lubricar las correas o para calibrar el láser, nunca está de más efectuar una limpieza preventiva retirando el polvo que se haya acumulado, ya que, de no hacerlo, llegará un momento en que debamos desarmar la unidad exclusivamente para limpiarla. En el siguiente Paso a paso, veremos la forma adecuada en que debemos proceder a la hora de realizar la limpieza de una unidad óptica, y de qué manera calibrar la potencia del láser.
Paso 1
Una vez desarmada la unidad, limpiá la lente del láser con un hisopo embebido en alcohol isopropílico, realizando suaves movimientos circulares para no rayarla. También hace lo propio con las correas del sistema de tracción.
Paso 2
Para que el mantenimiento de la unidad sea completo, podés lubricar la guía de la corredera de la bandeja de carga de medios y las guías de desplazamiento del pickup. Esto se efectúa con un lubricante que se adquiere en cualquier tienda de electrónica.
Paso 3

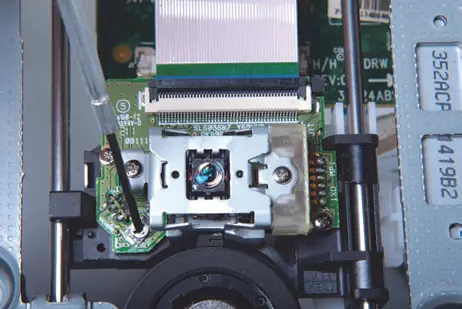

Procedé a calibrar la ganancia de láser con un destornillador Phillips de relojería. Tenés trabajar sobre el regulador que se ve en un lateral del pick-up o sobre su placa lógica, girándolo de a un cuarto de vuelta en sentido horario (Hacia la derecha). Hecho esto, volvé a armar la unidad y probá su funcionamiento. Si seguiste bien los pasos, tiene que andarte 10 puntos
Para que la limpieza sea completa, tanto antes como después de limpiar la lente del láser y de lubricar las guías y correderas, es conveniente aplicar el soplete de aire comprimido para deshacernos de cualquier vestigio de polvo que exista en la unidad.
Bueno linces, espero que le haya sido útil a alguien, si tienen dudas o necesitan más detalles sobre algo, me consultan en los coments o por MP, después veo si da para hacer una segunda parte con algo un poco más "complejo"
