EDIT: SEGUNDA PARTE
Saludos linces! en esta ocasión vengo a mostrarles lo que es la impresión 3D. La conocí aprox. a los 14 años (actualmente tengo 18) buscando proyectos para hacer en arduino (Un entorno de programación la cual explicaré más adelante).
Pero vamos a lo primero...
Que catzo es una impresión 3D?
Según wikipedia:
La impresión 3D es un grupo de tecnologías de fabricación por adición donde un objeto tridimensional es creado mediante la superposición de capas sucesivas de material. Las impresoras 3D son por lo general más rápidas, más baratas y más fáciles de usar que otras tecnologías de fabricación por adición. Las impresoras 3D ofrecen a los desarrolladores de producto, la capacidad para imprimir partes y montajes hechas de diferentes materiales con diferentes propiedades físicas y mecánicas, a menudo con un simple proceso de montaje. Las tecnologías avanzadas de impresión 3D, pueden incluso ofrecer modelos que pueden servir como prototipos de producto.
Desde 2003 ha habido un gran crecimiento en la venta de impresoras 3D. De manera inversa, el coste de las mismas se ha reducido. Esta tecnología también encuentra uso en los campos tales como joyería, calzado, diseño industrial, arquitectura, ingeniería y construcción, automoción y sector aeroespacial, industrias médicas, educación, sistemas de información geográfica, ingeniería civil y muchos otros.
Existen diversos modelos de impresoras. En una clasificación amplia se pueden separar en comerciales o de código abierto (autoreplicables). Son más conocidas estas últimas por ser hardware libre, por lo tanto están ampliamente documentadas y probadas en absoluto. Pueden ver el listado de impresoras autoreplicables en este link: http://www.reprap.org/wiki/Proyecto_Clone_Wars
El modelo a realizar tal vez es el más simple para meterse en el entorno de la impresión 3D: Prusa I3.

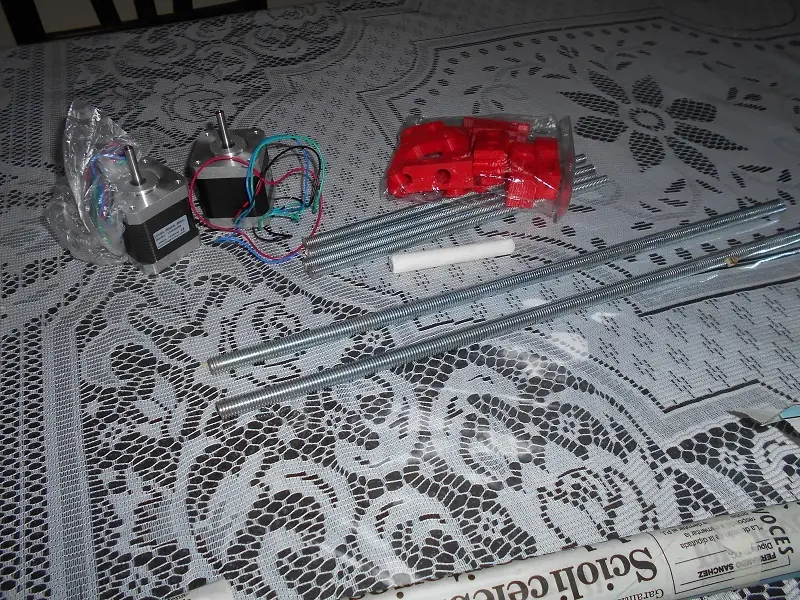

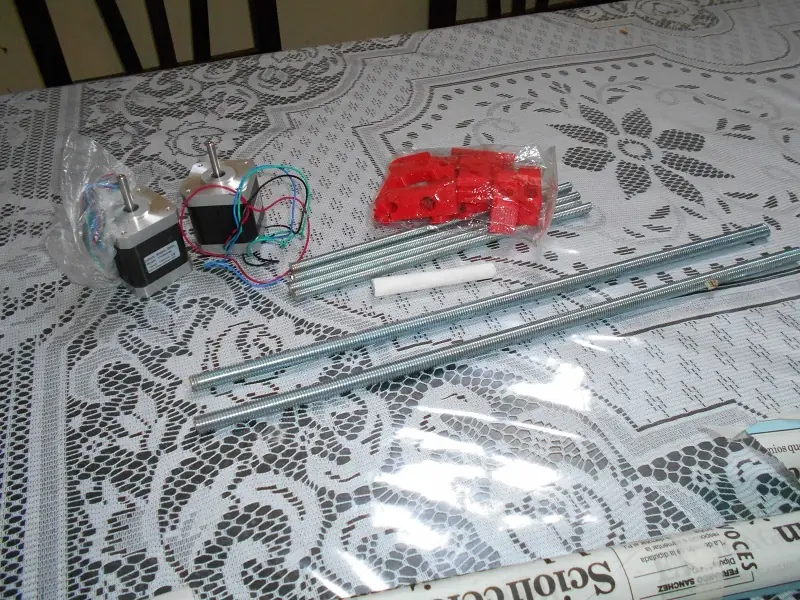

Los materiales para armar la impresora son fácilmente conseguibles por MercadoLibre, aunque por cuestión de precios compré parte de los materiales en el exterior (Aliexpress).
Se basa en tres ejes:
Eje X, encargado de hacer los movimientos de izquierda a derecha.
Eje Y: Encargado de hacer los movimientos hacia atrás y hacia adelante
Eje Z: Encargado de hacer los movimientos hacia arriba y hacia abajo.

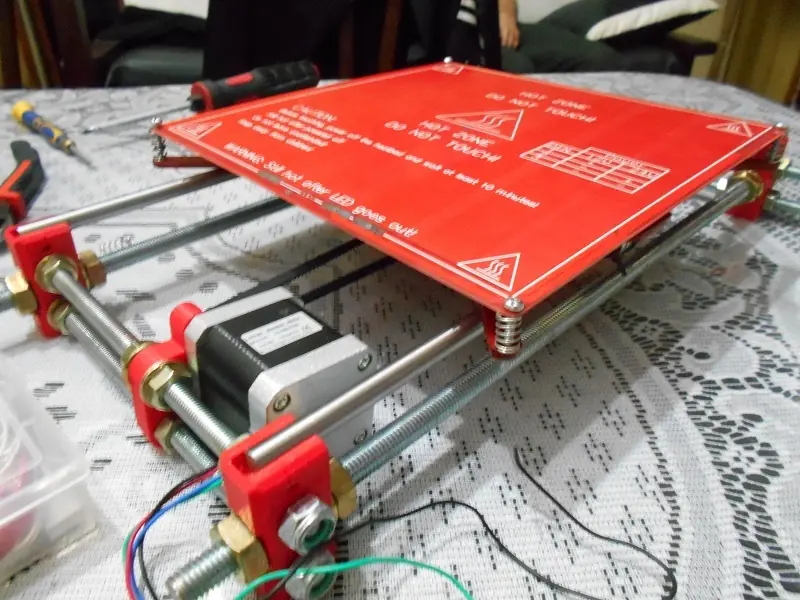

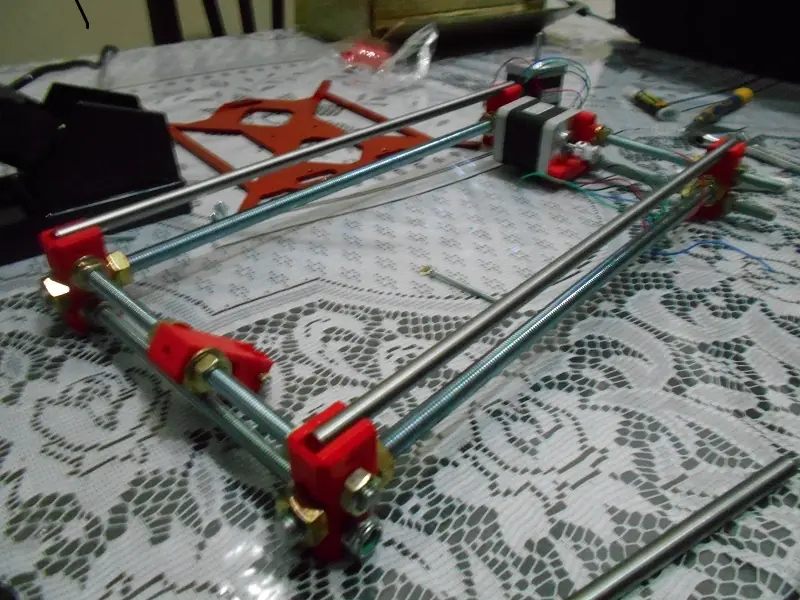

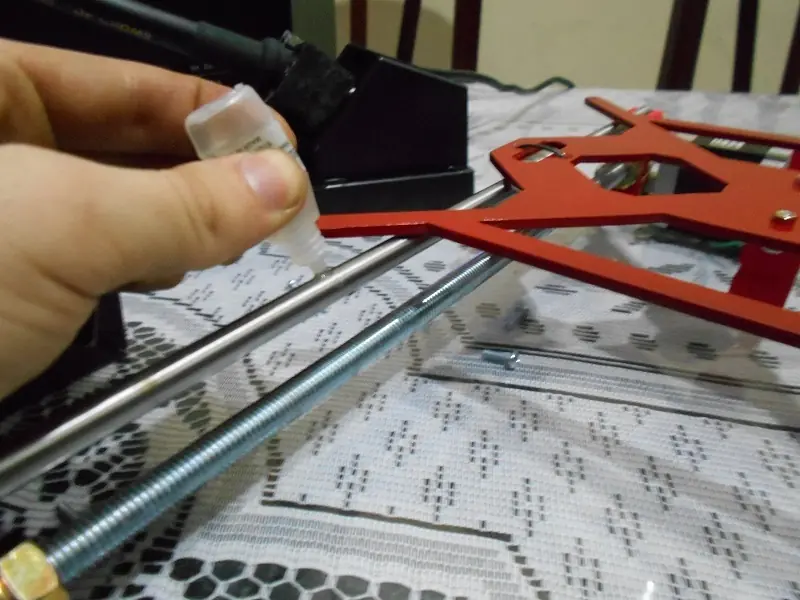

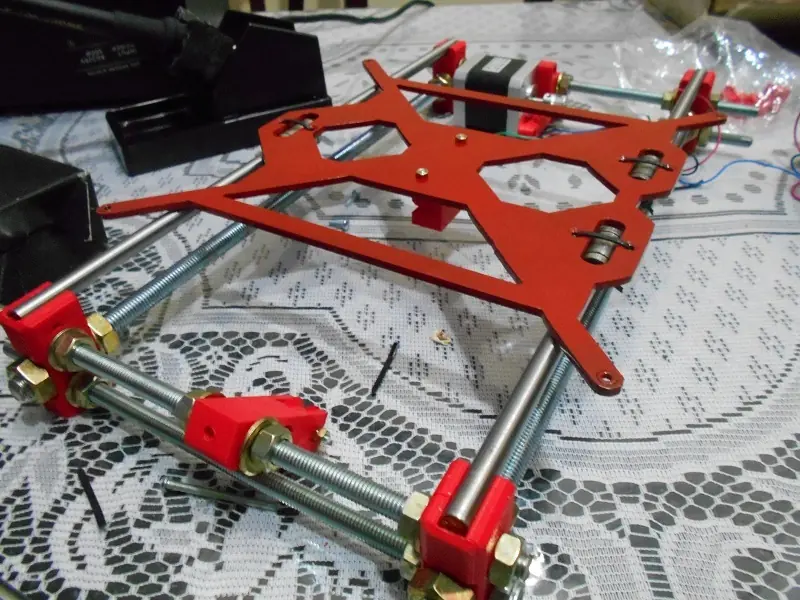

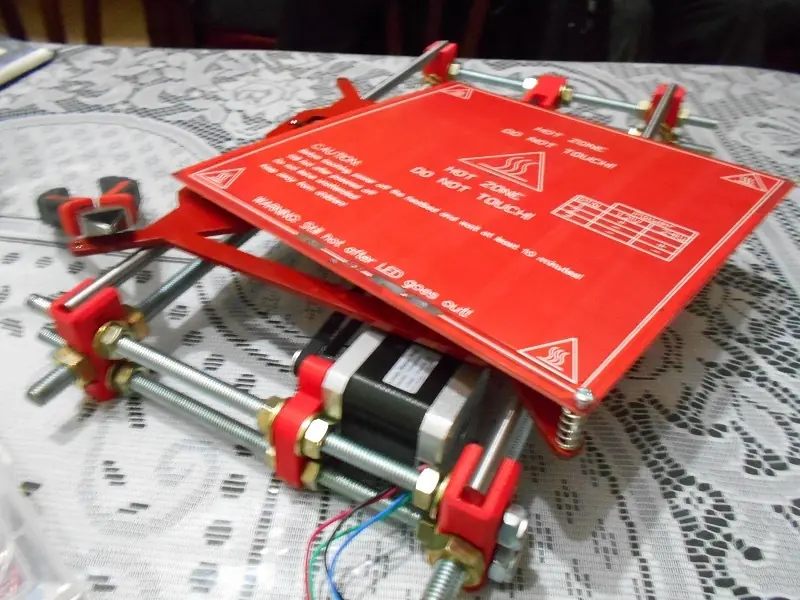

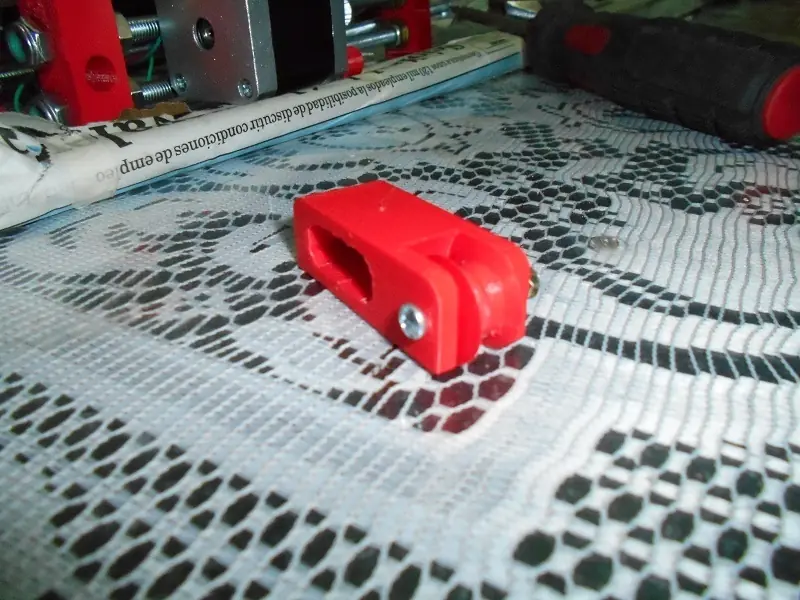

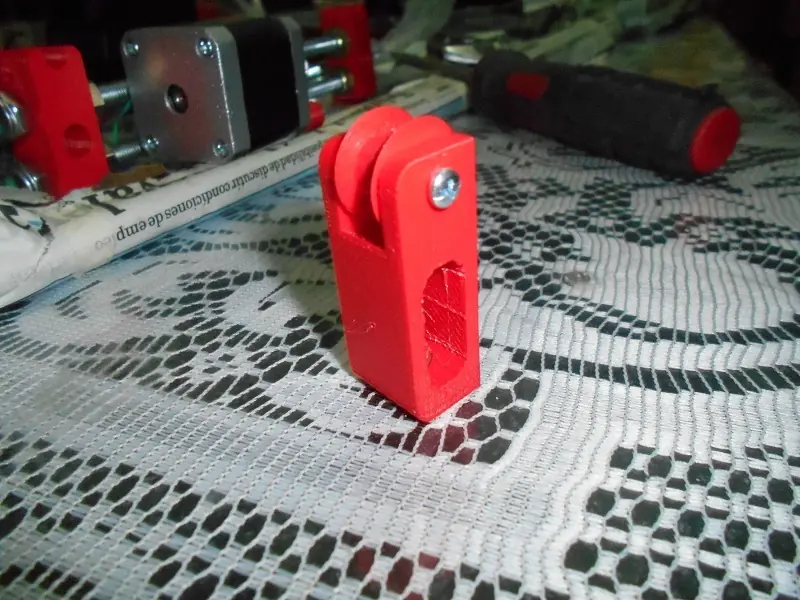

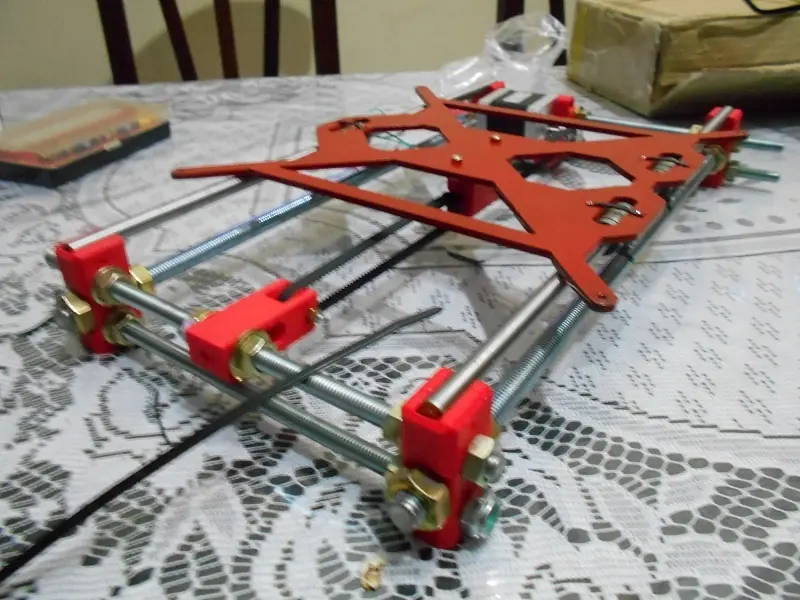

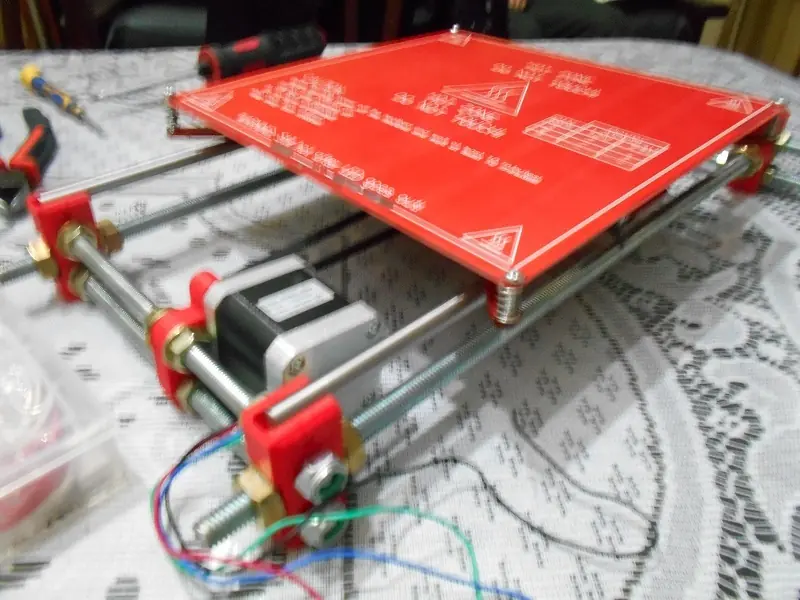

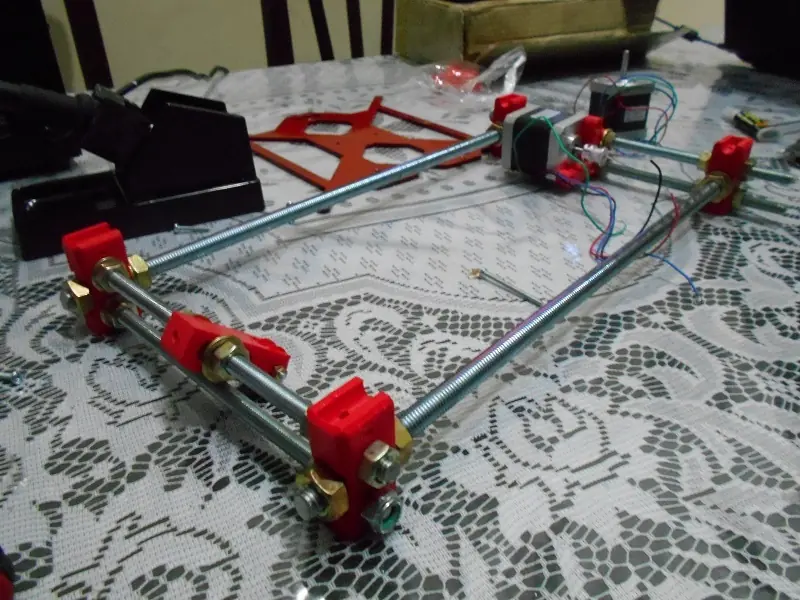

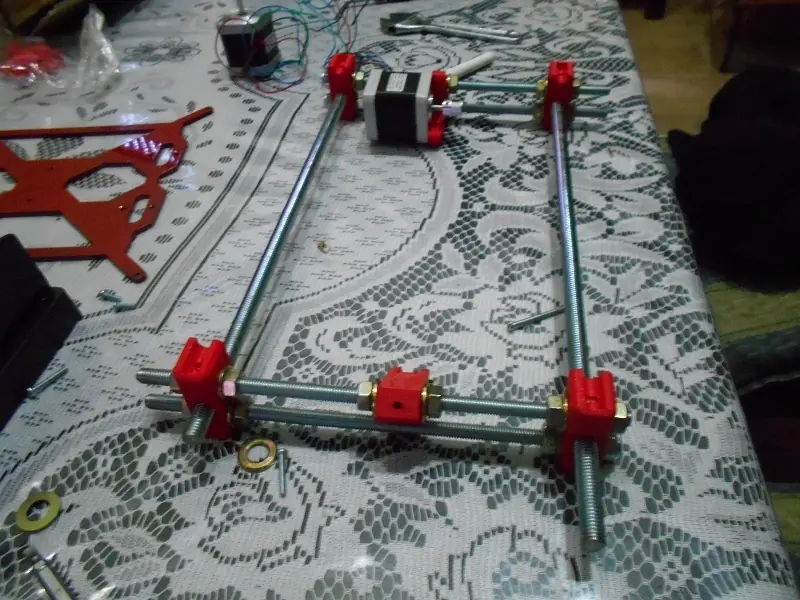

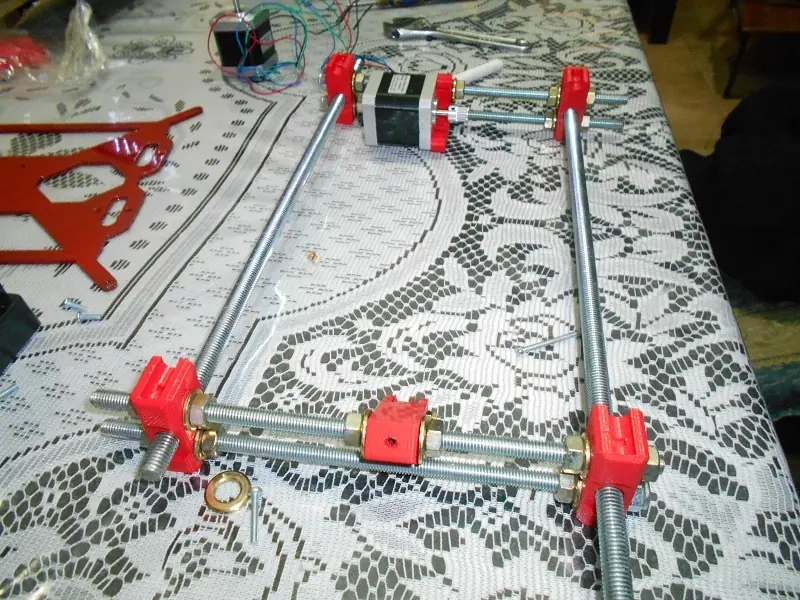

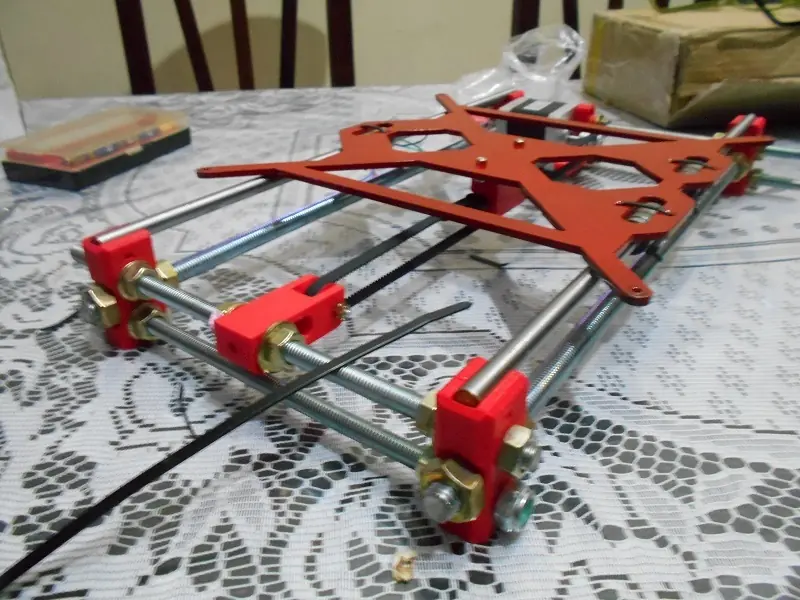

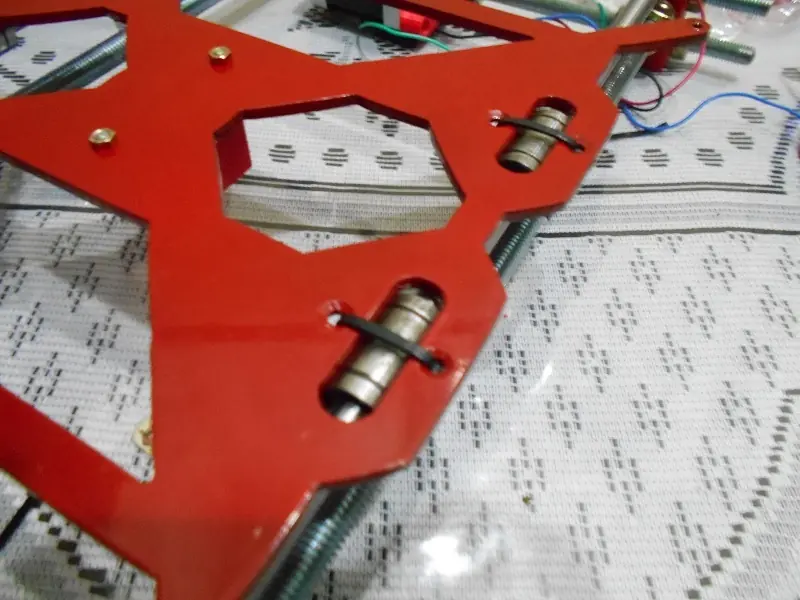

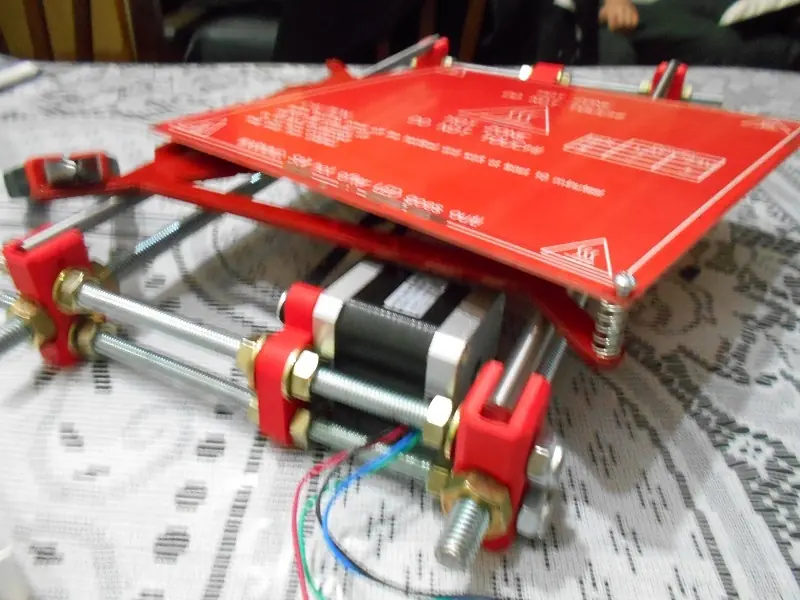

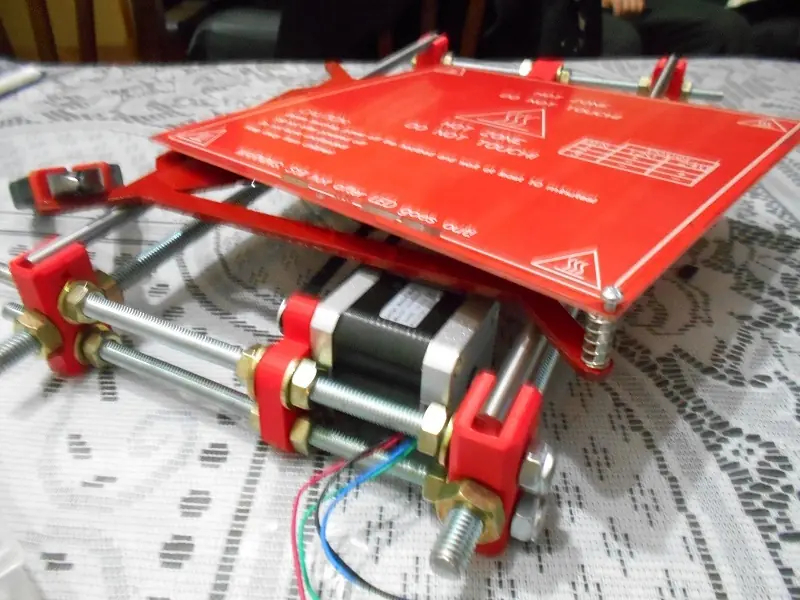

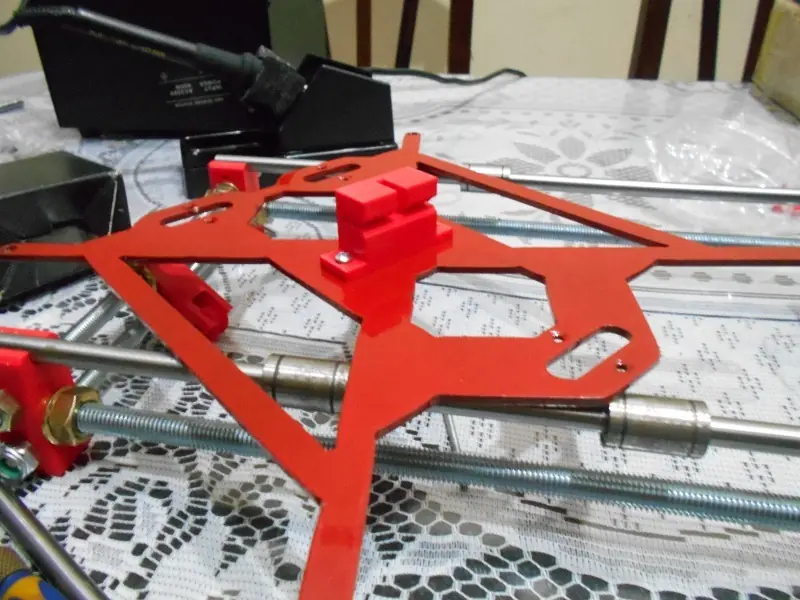

Armado del eje Y

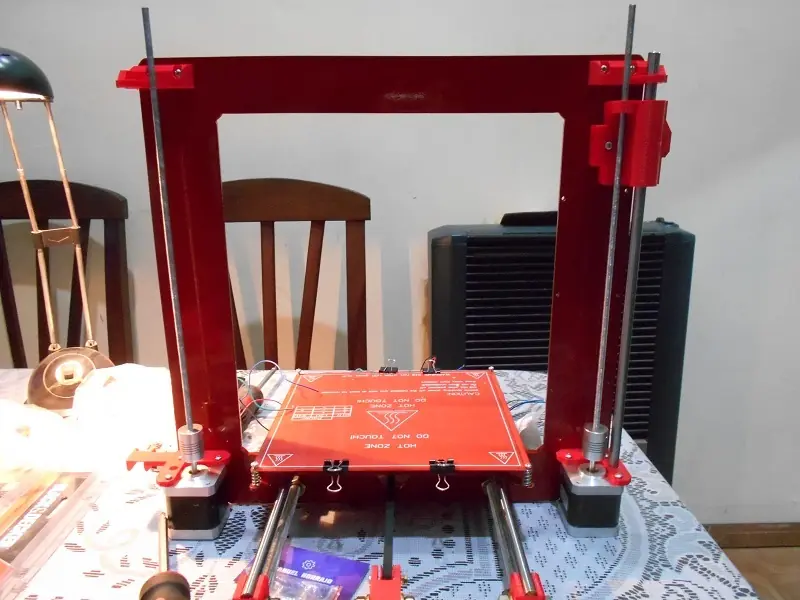

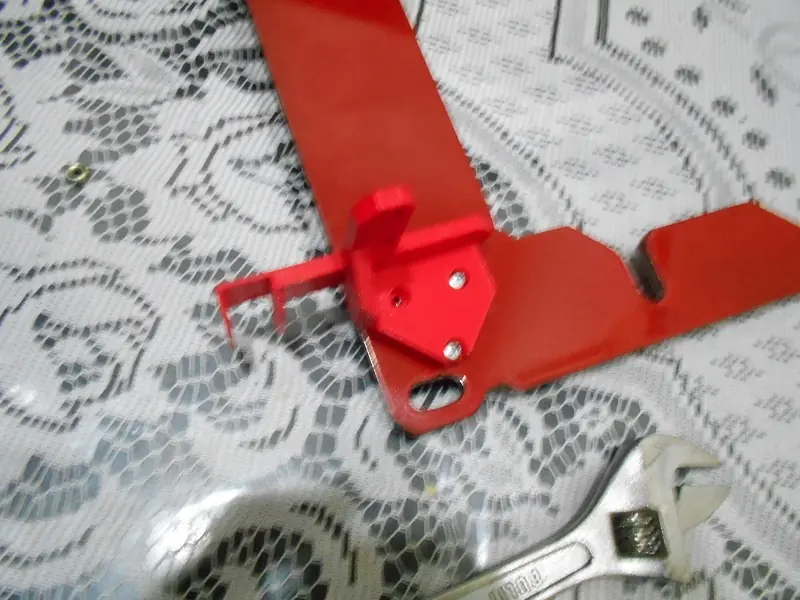

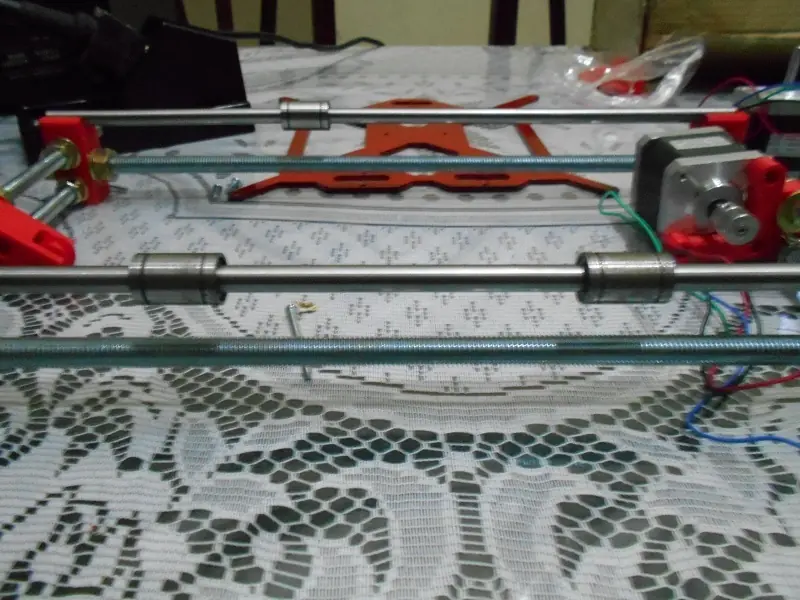

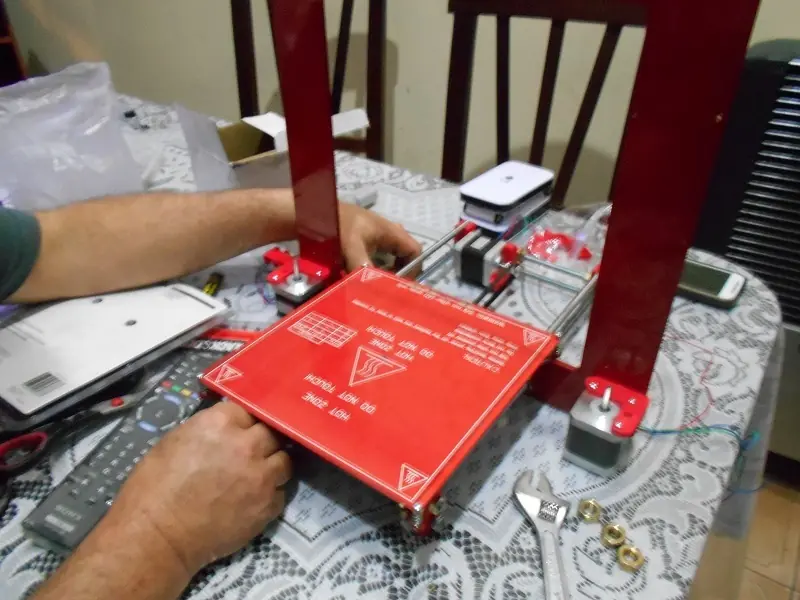

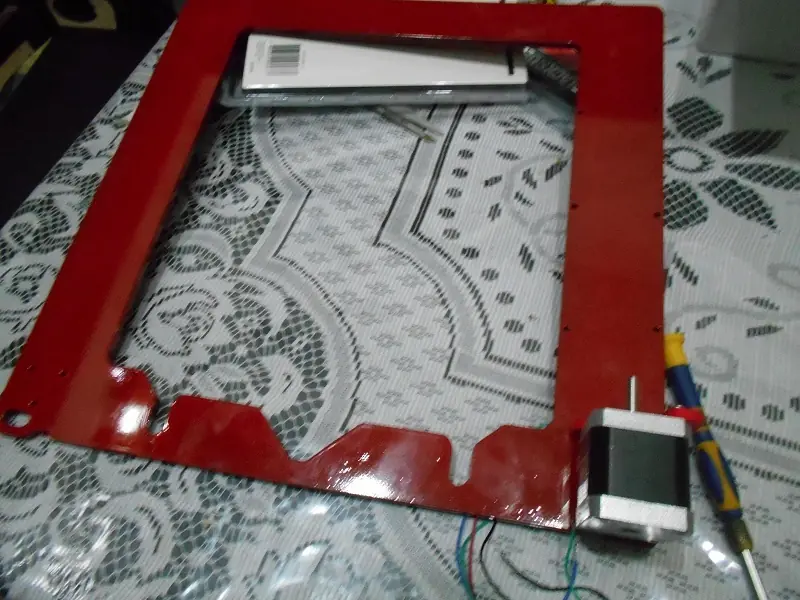

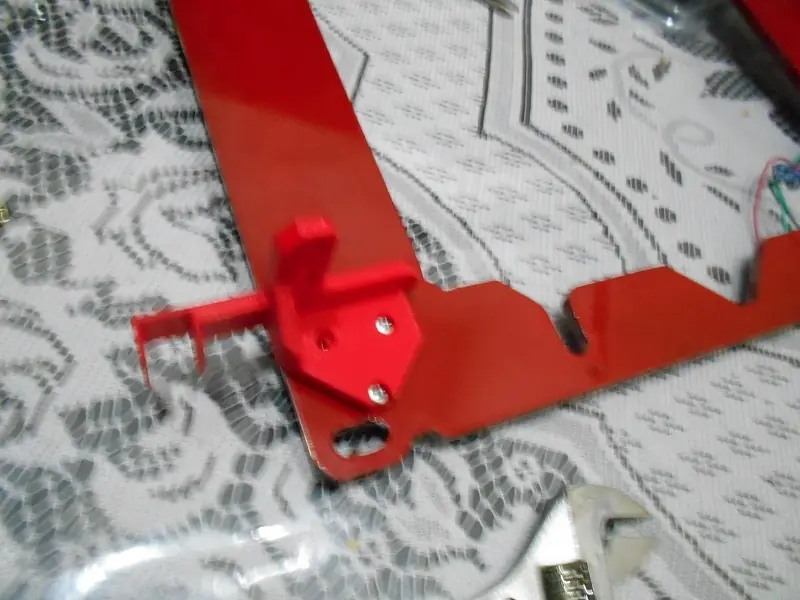

Armado del eje Z y estructura

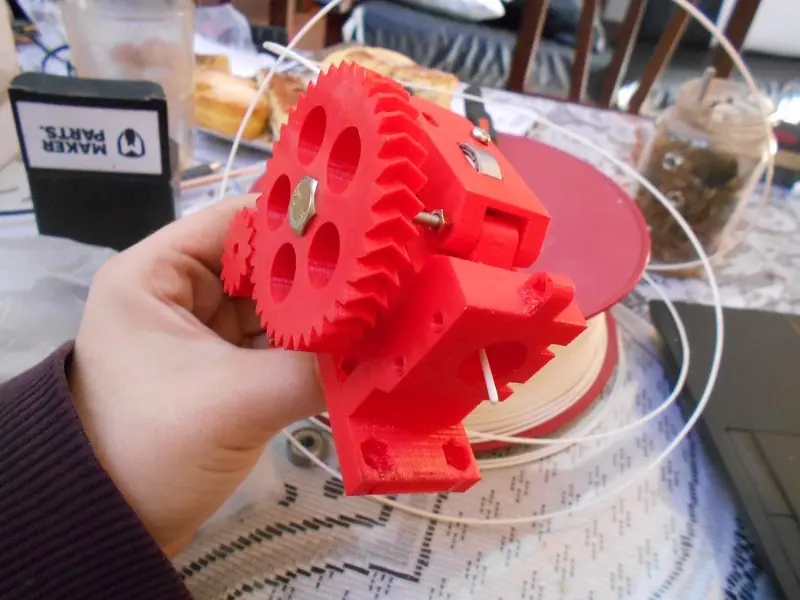

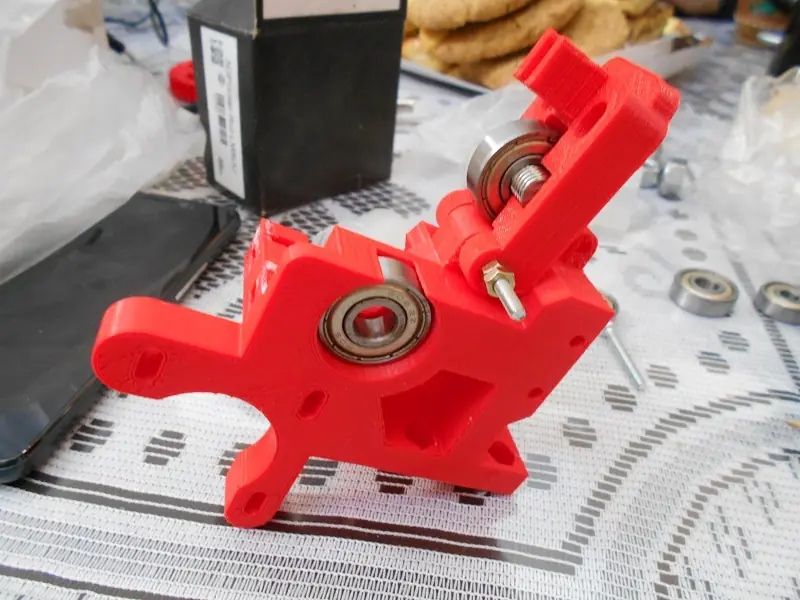

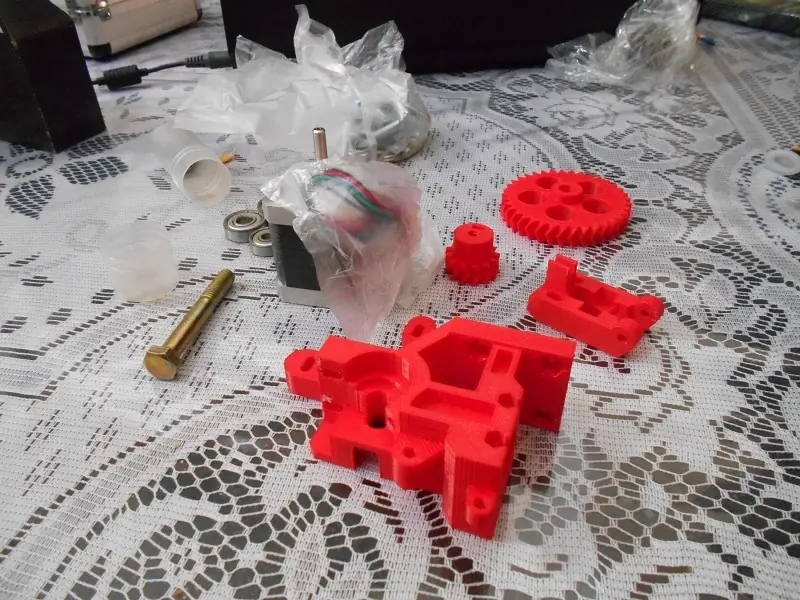

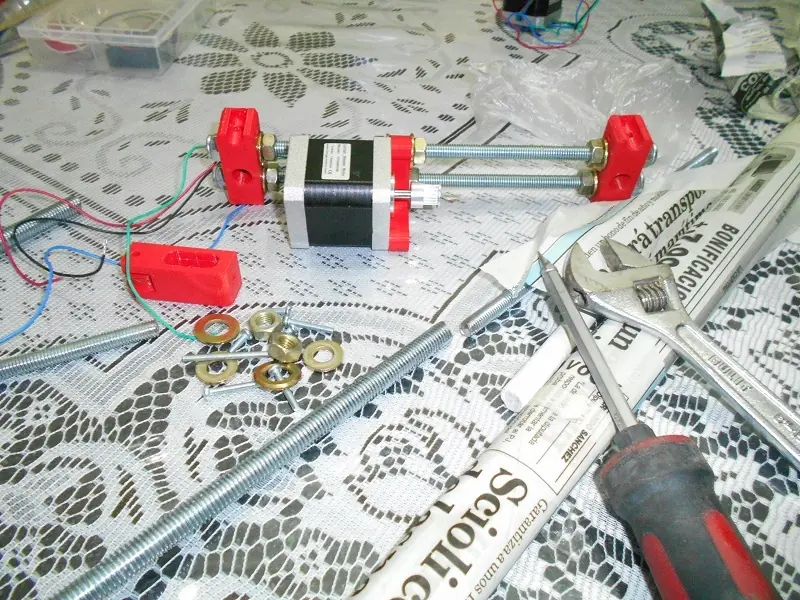

Armado del extrusor y eje X

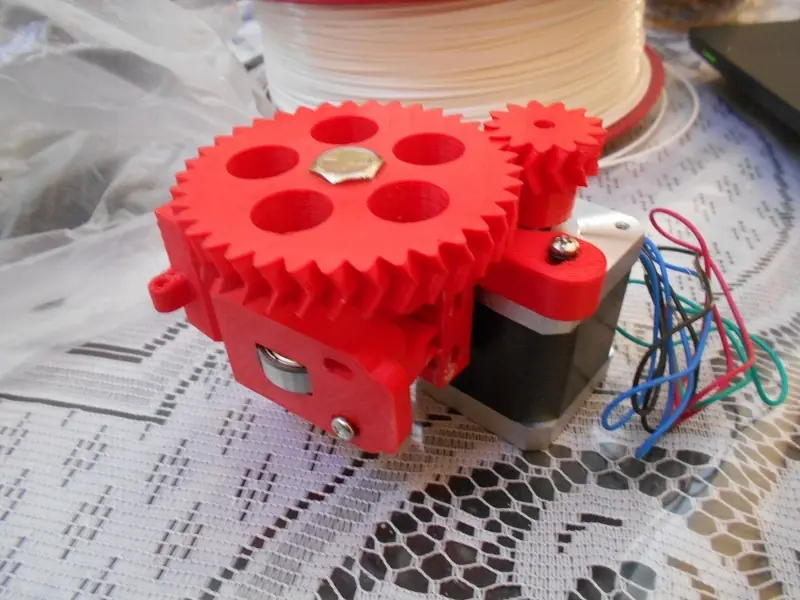

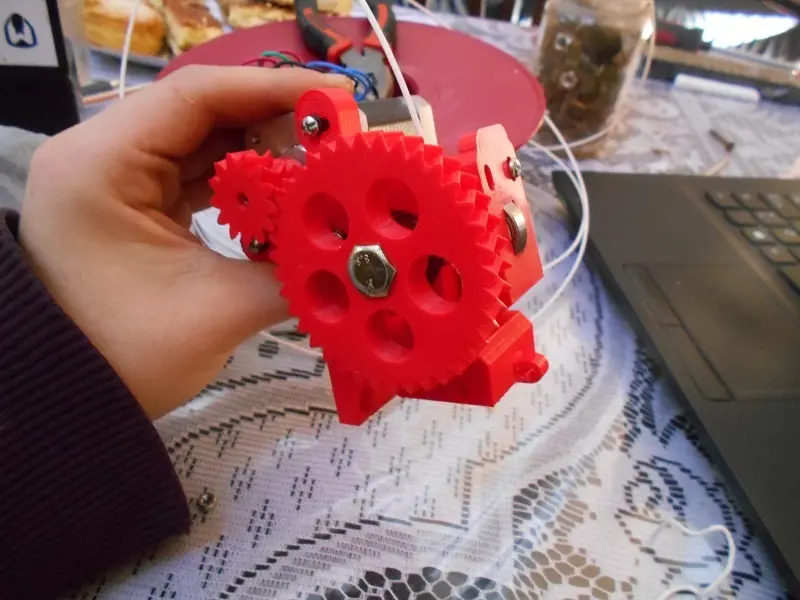

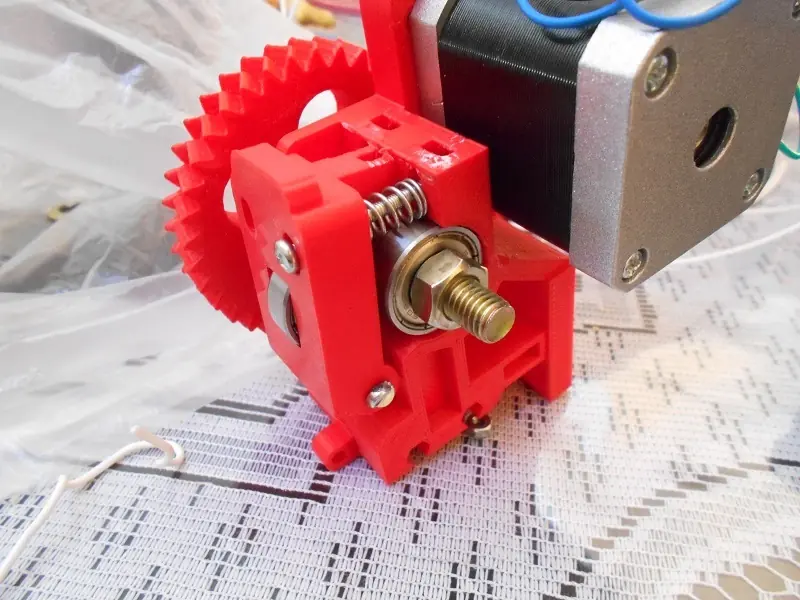

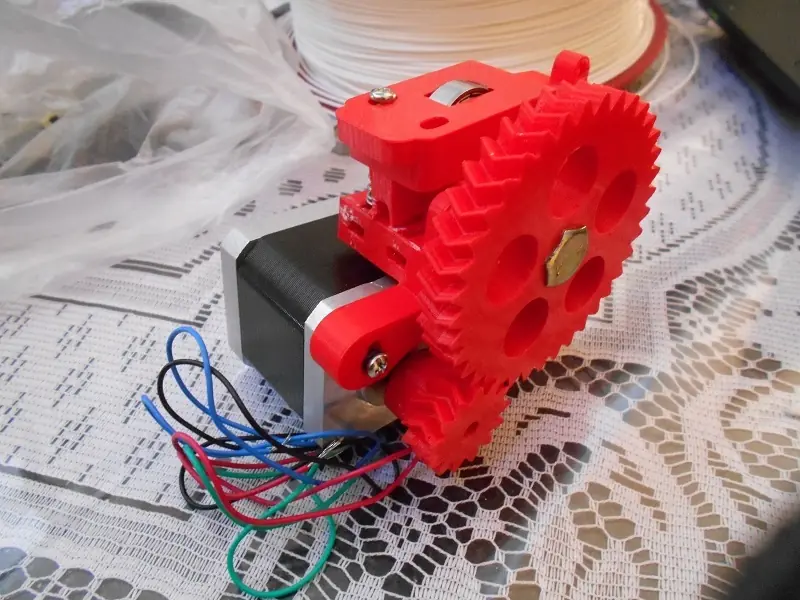

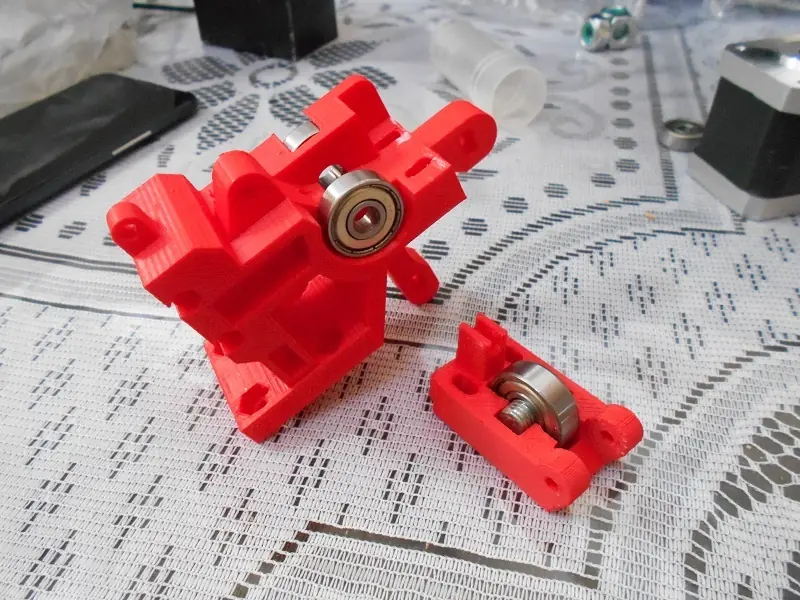

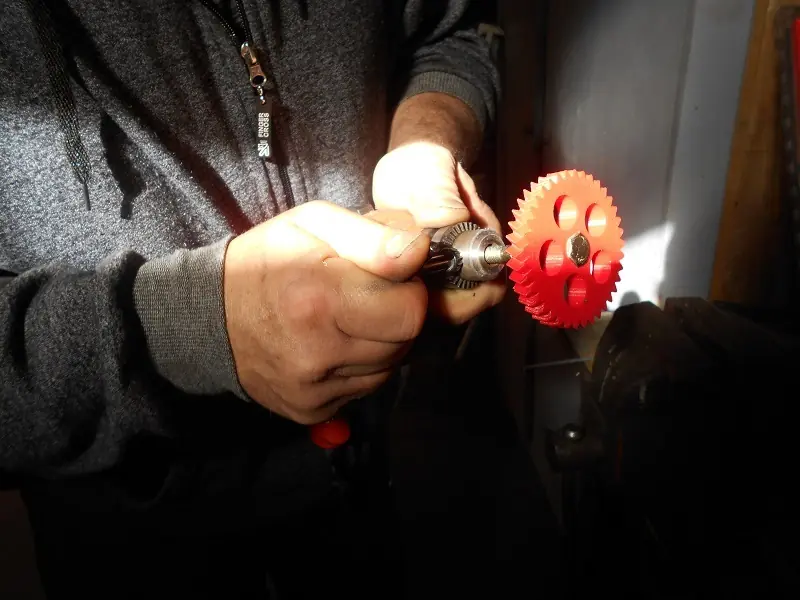

El extrusor es el encargado de guiar el filamento de plástico hacia el hotend (fusor, derrite el plástico y lo va depositando). Su funcionamiento consiste en un bulón con una muesca en determinada altura, que controlado por el engranaje del motor tracciona el filamento a partir de la presión entre su parte dentrada y un ruleman.

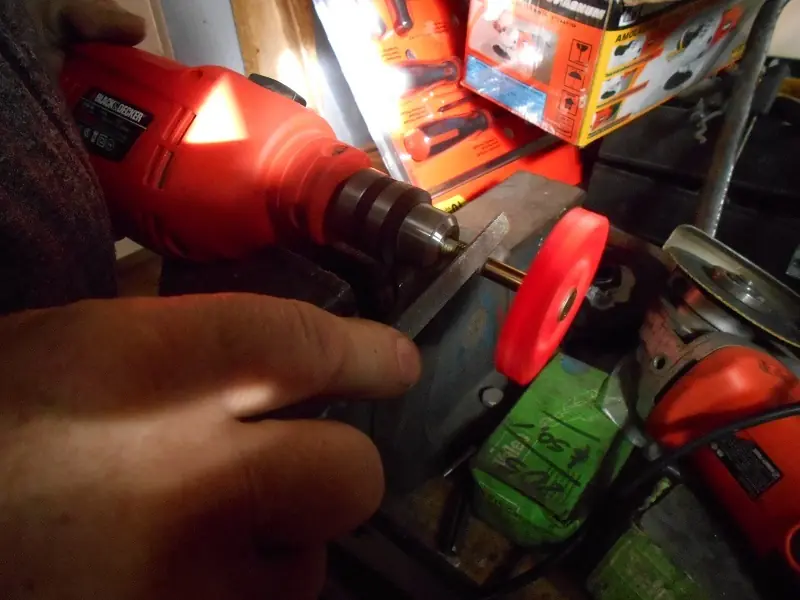

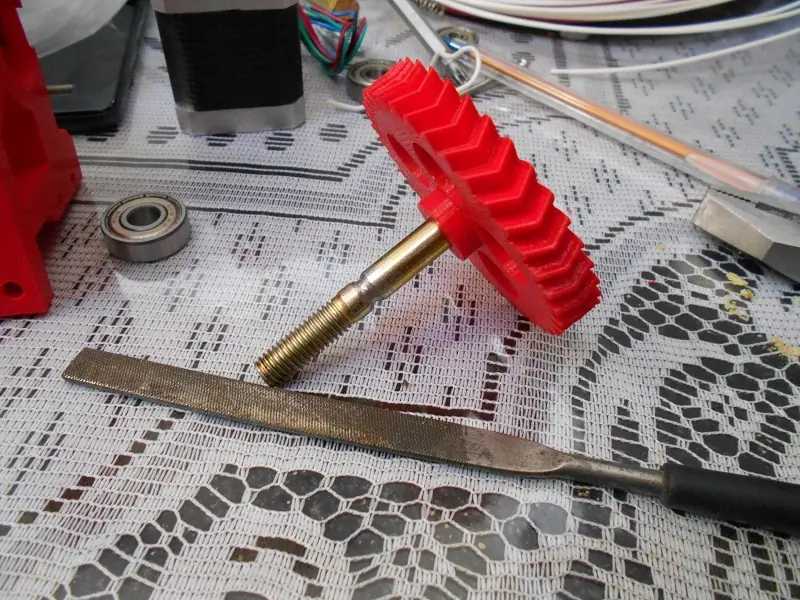

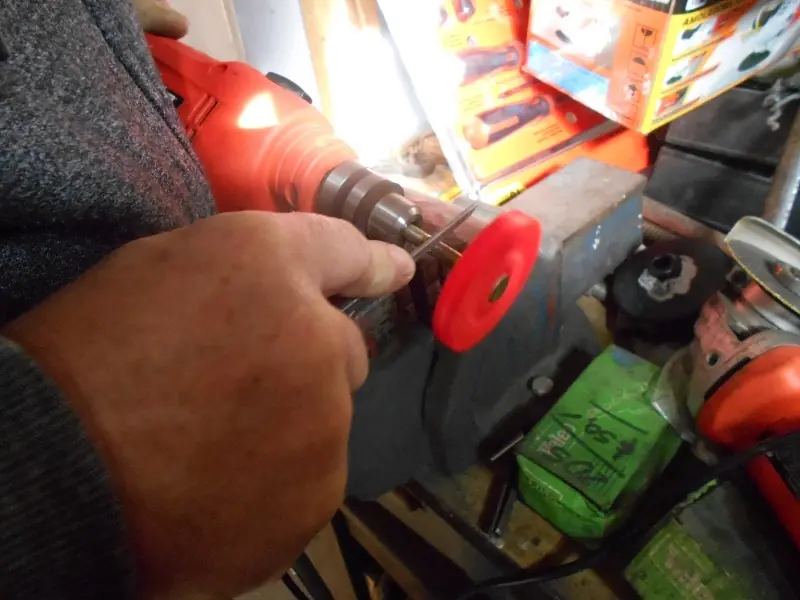

Ignoren la zona donde hice la caladura, ya que ahí debería haber usado un macho de taladro de banco para hacer las estrías o dientes. Luego lo corregí pero no tengo fotos.

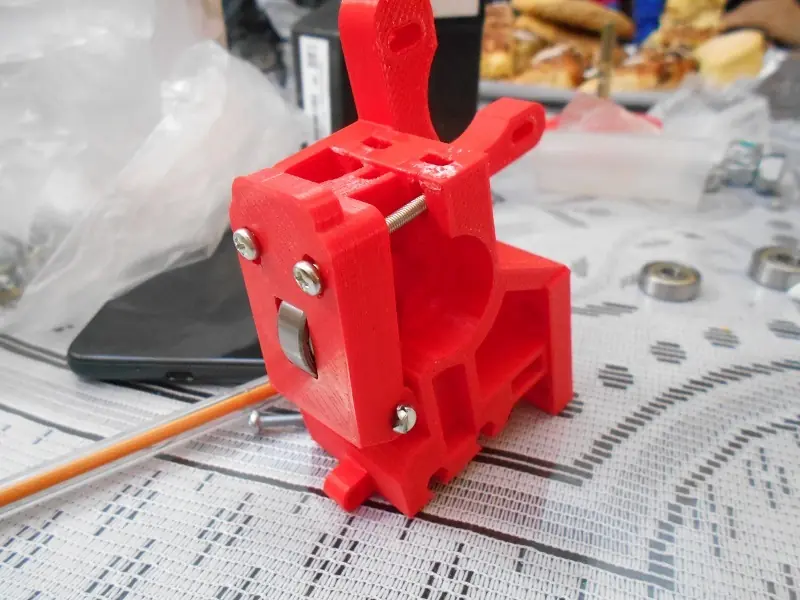

La posición del resorte no era esa, sino que iba entre la cabeza del tornillo y la pieza de plástico para que haga fuerza en el sentido de cerrar el mecanismo. También agregué el tornillo que le falta sólo que no tomé fotos nuevamente.

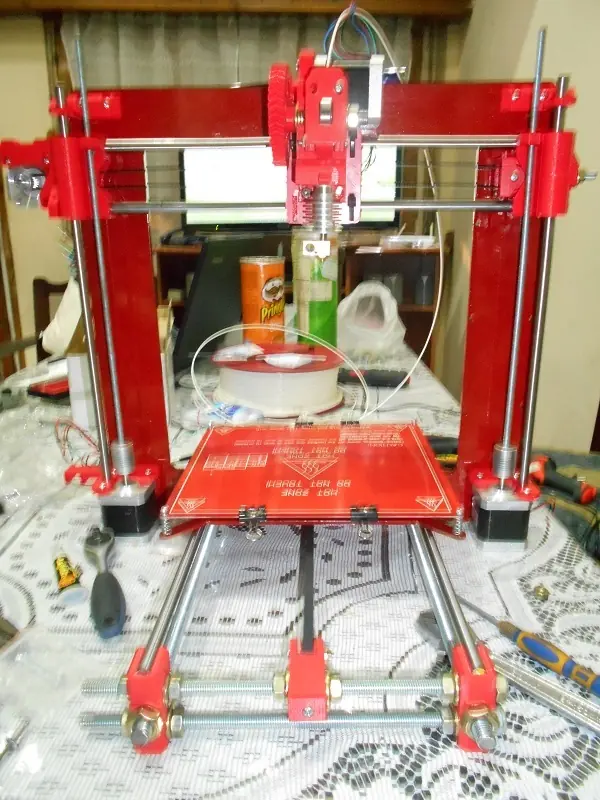

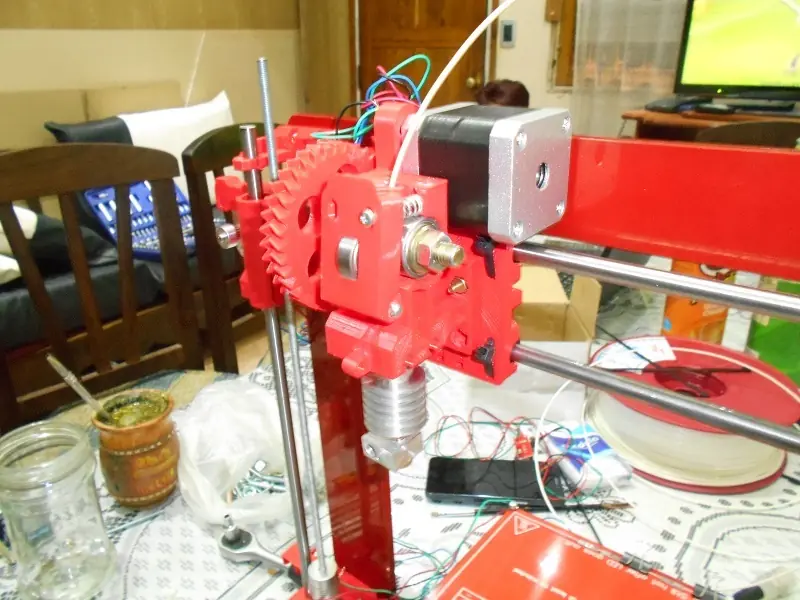

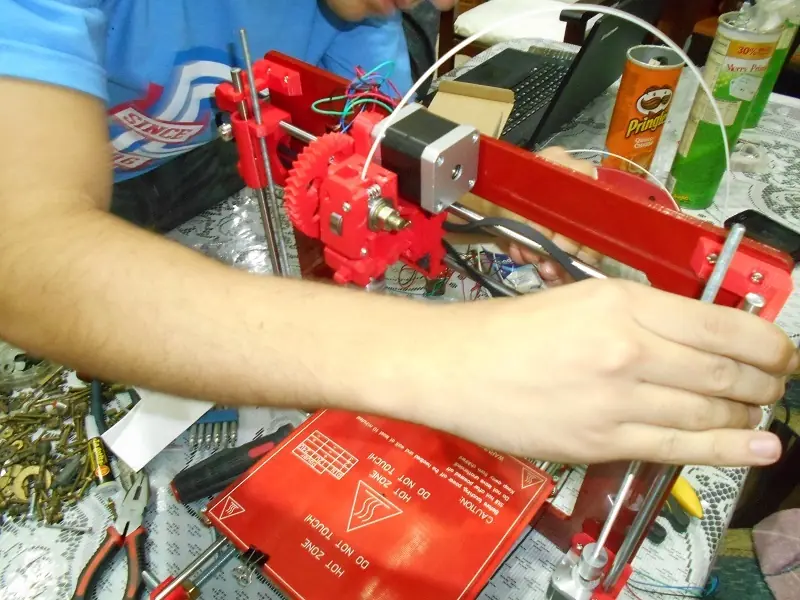

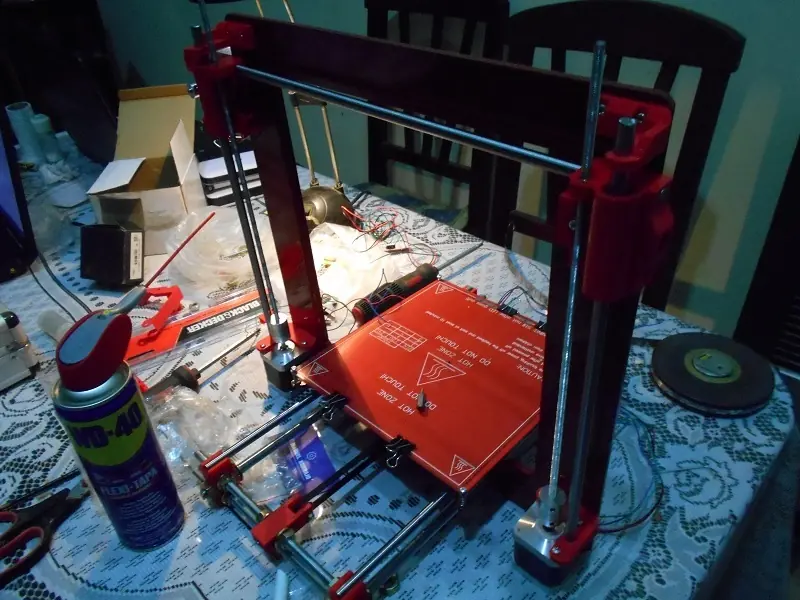

Hasta el momento iba algo asÍ:

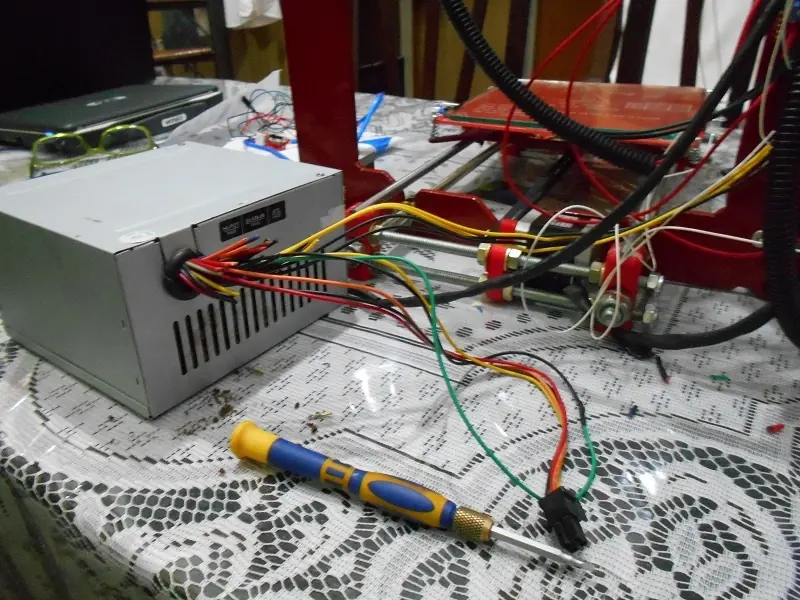

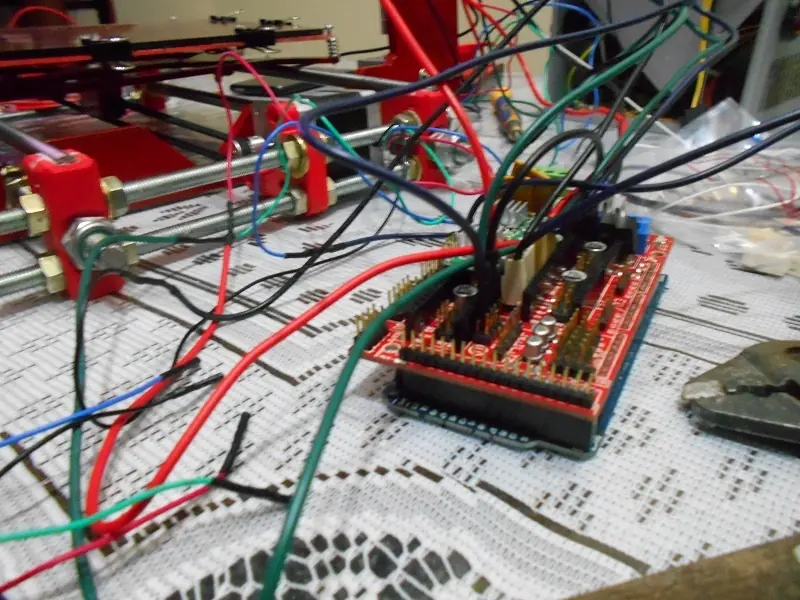

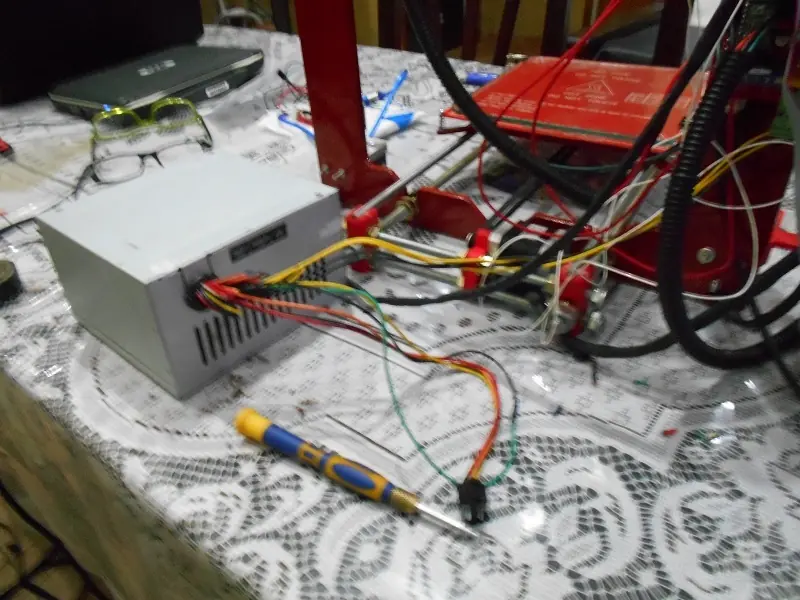

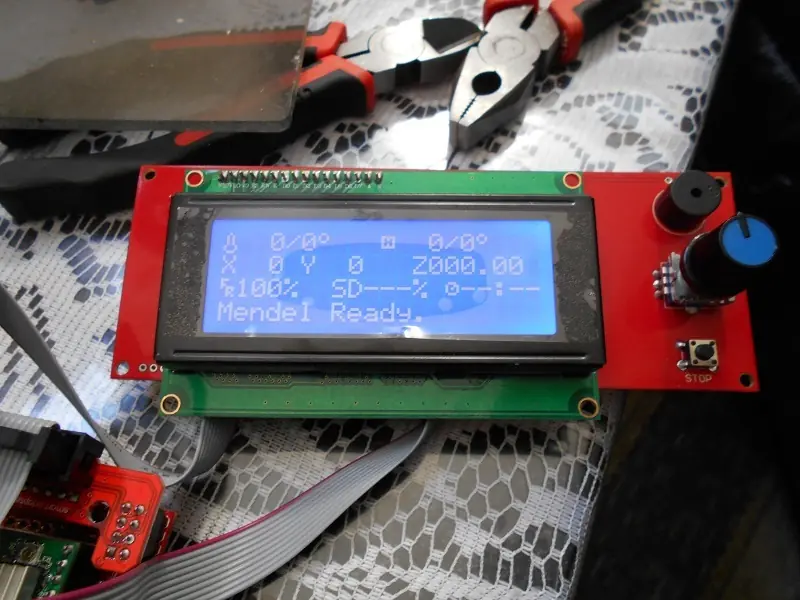

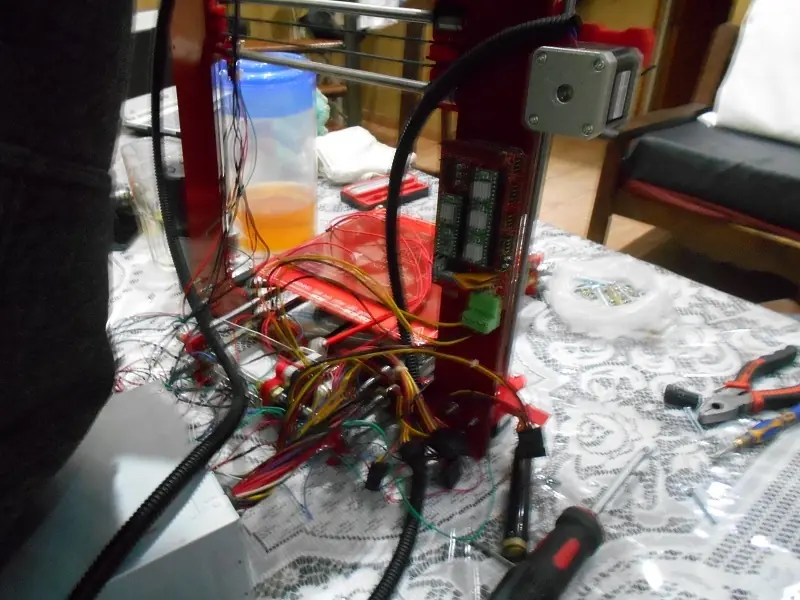

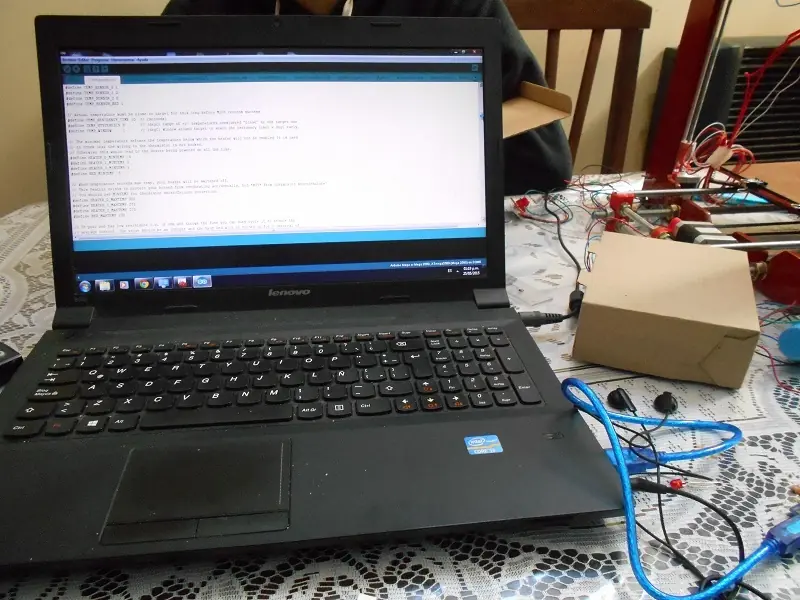

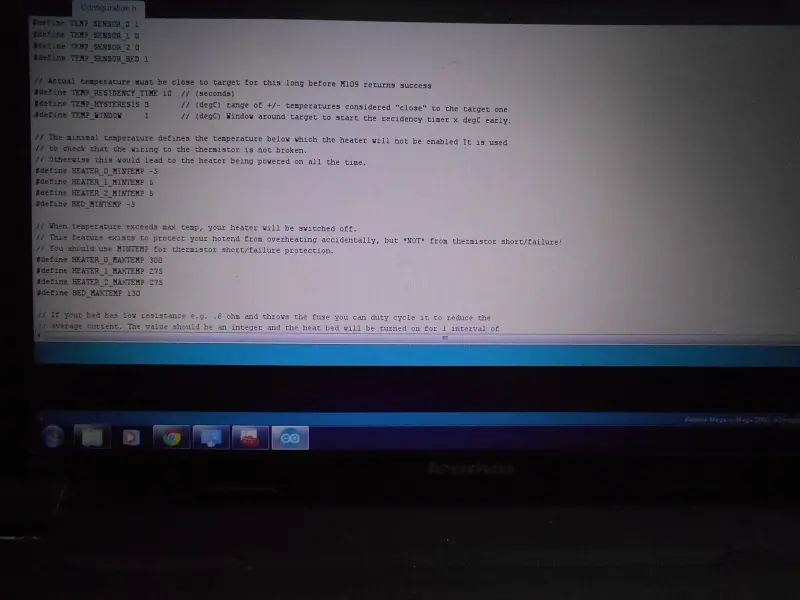

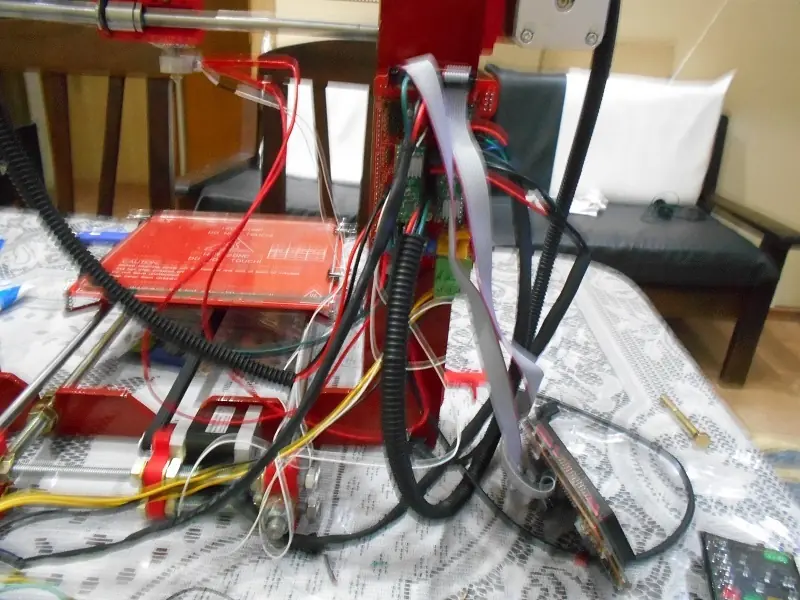

Y llegó el momento de configurar la electrónica. Está basada en el entorno de programación arduino, un módulo open source que permite controlar sus salidas digitales y analógicas mediante código precargado en un microcontrolador, lo que hace que Arduino sea ideal para prototipos.
Más info acá: http://reprap.org/wiki/Arduino_Mega
En este momento, por la emoción de terminar la impresora me olvidé de sacar fotos. Corregí varias cosas que tenía mal, emprolijé y compré una mesita a medida.

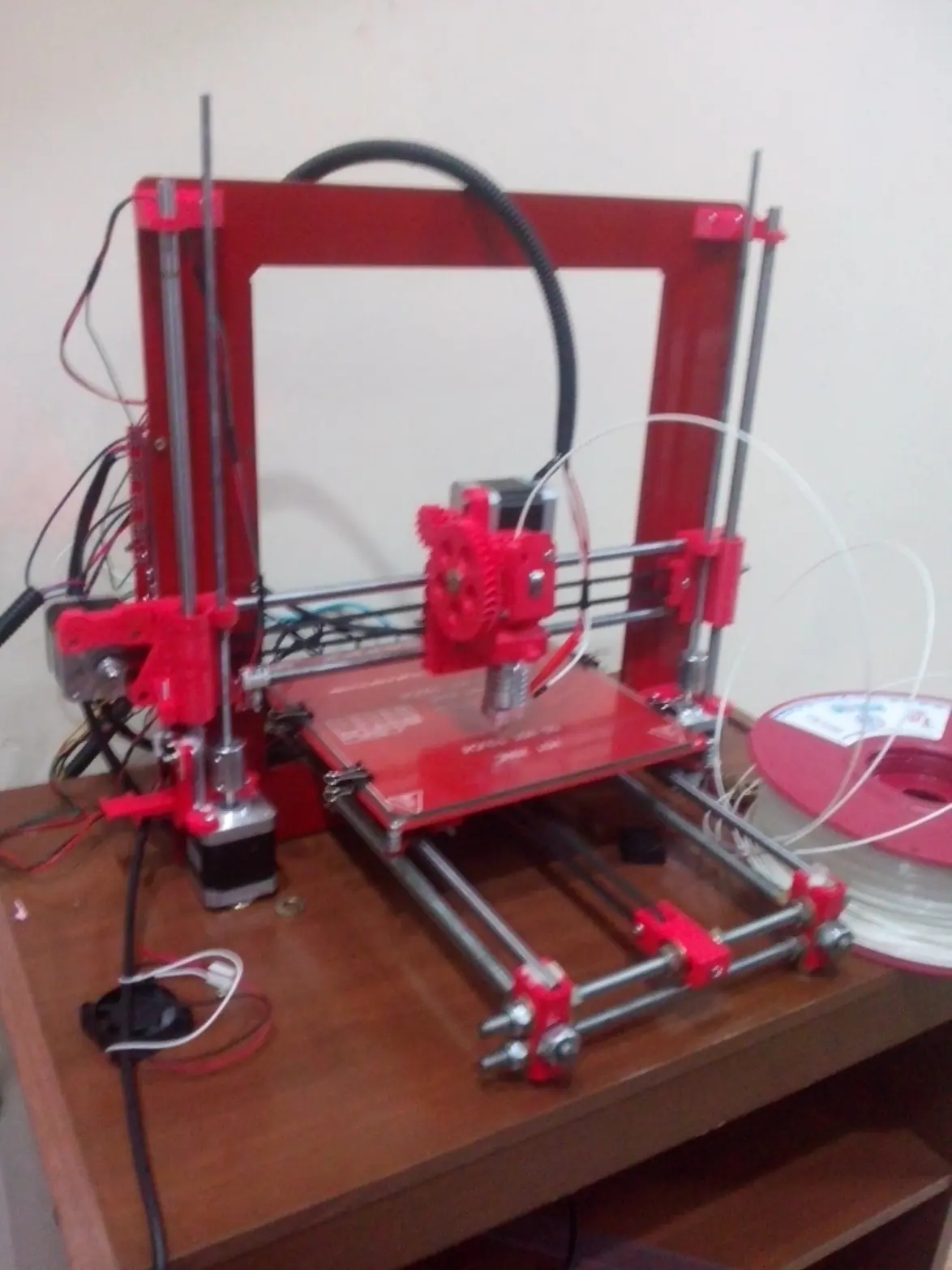

IMPRESORA TERMINADA!

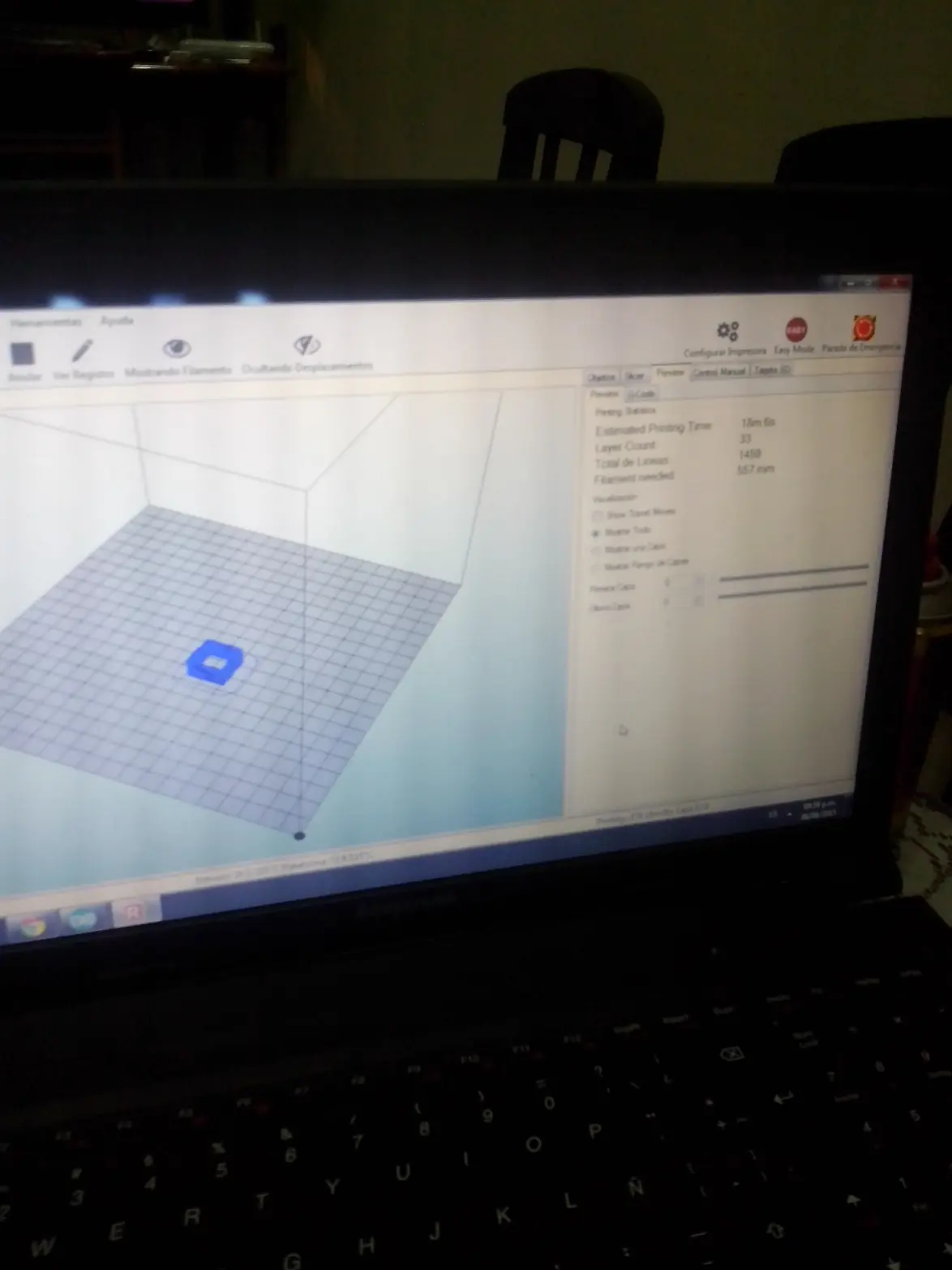

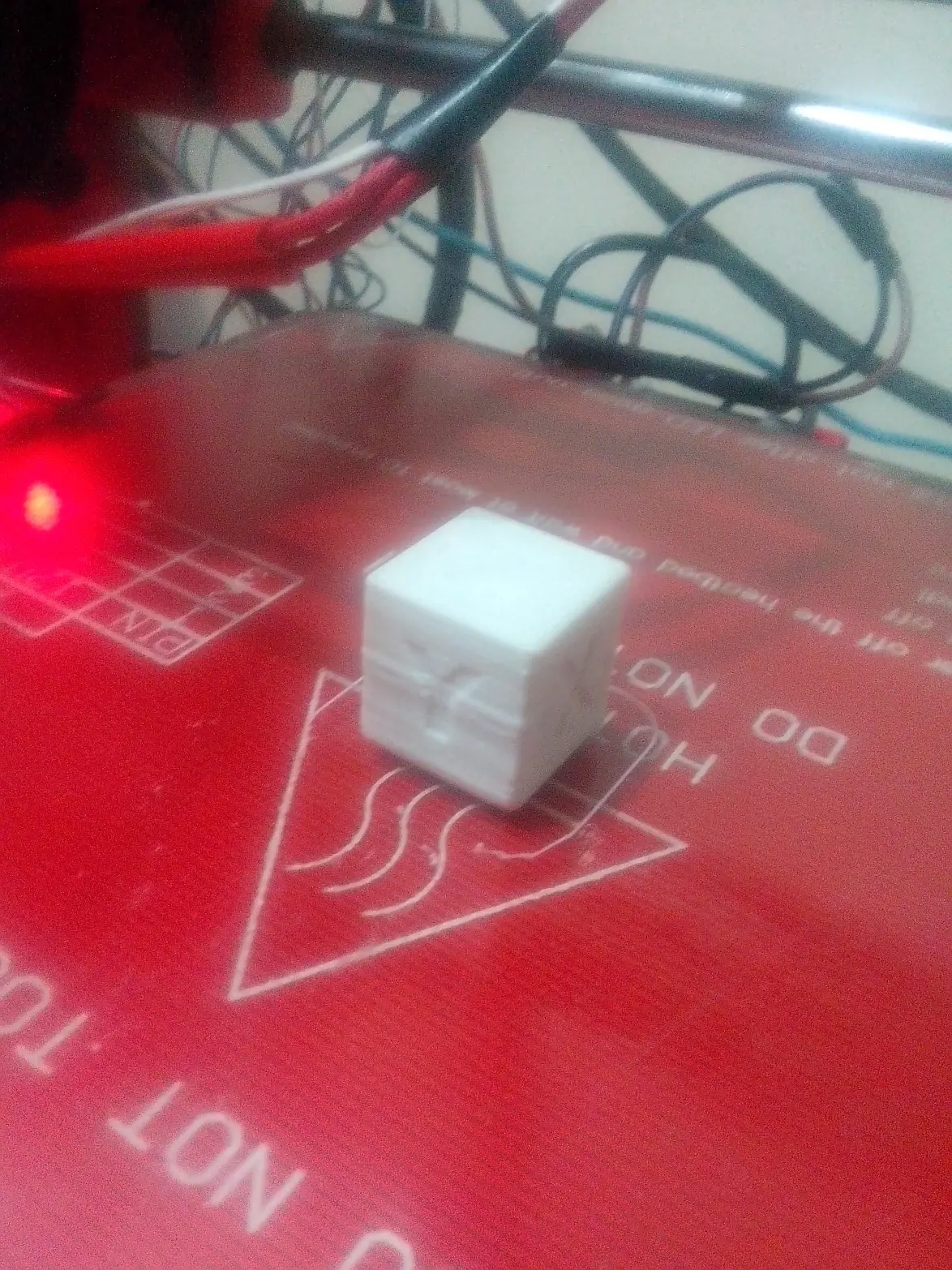

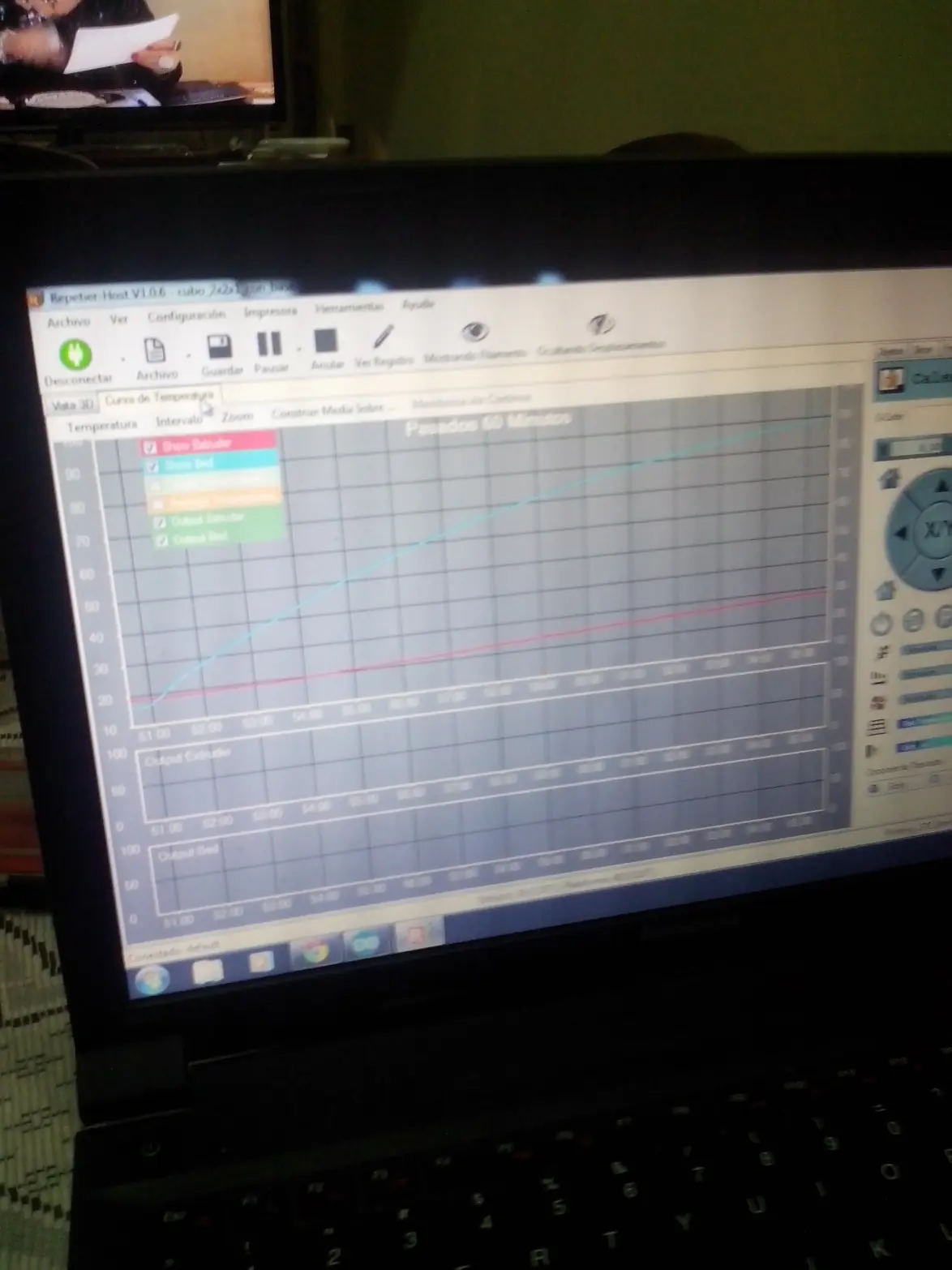

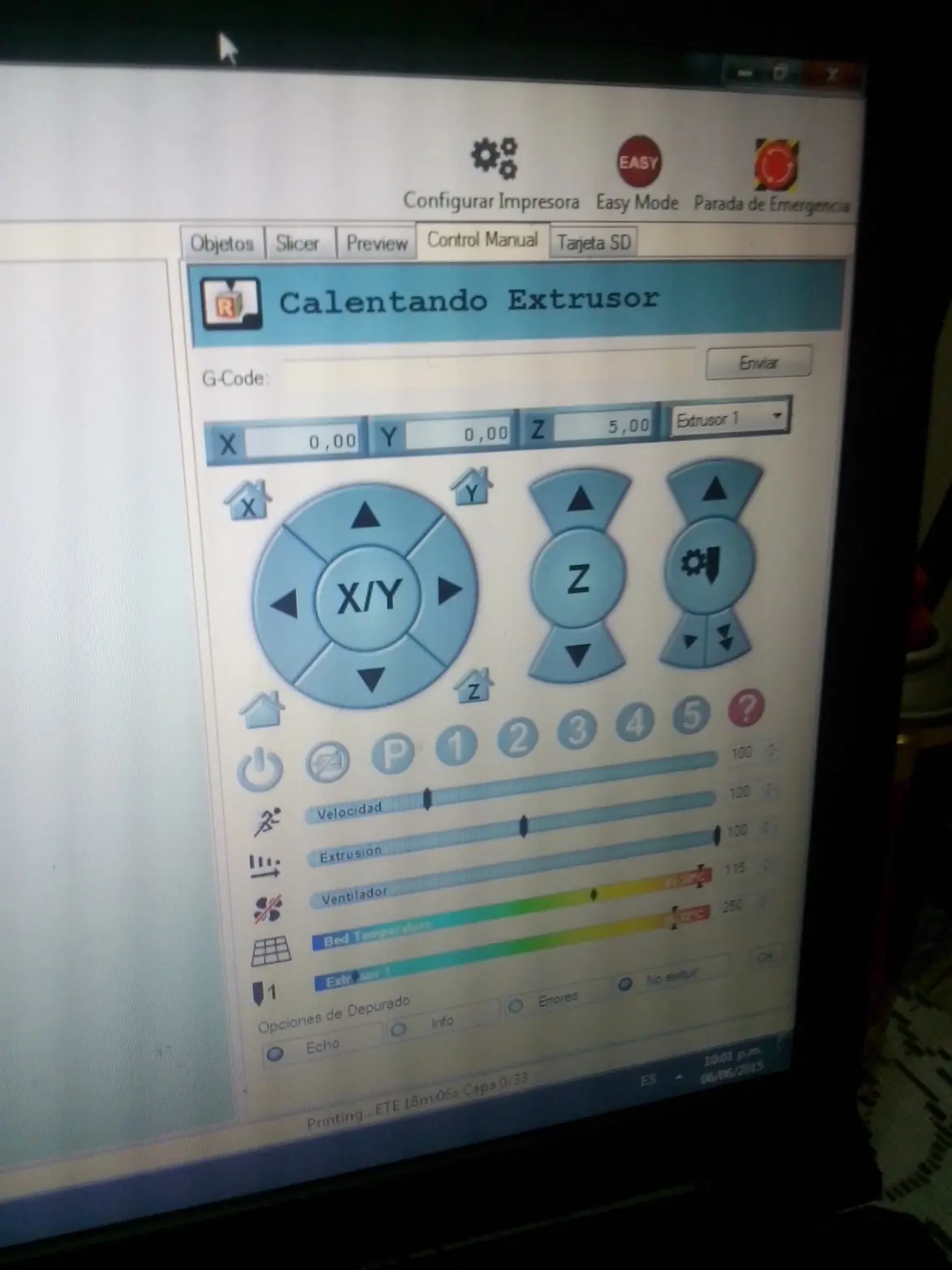

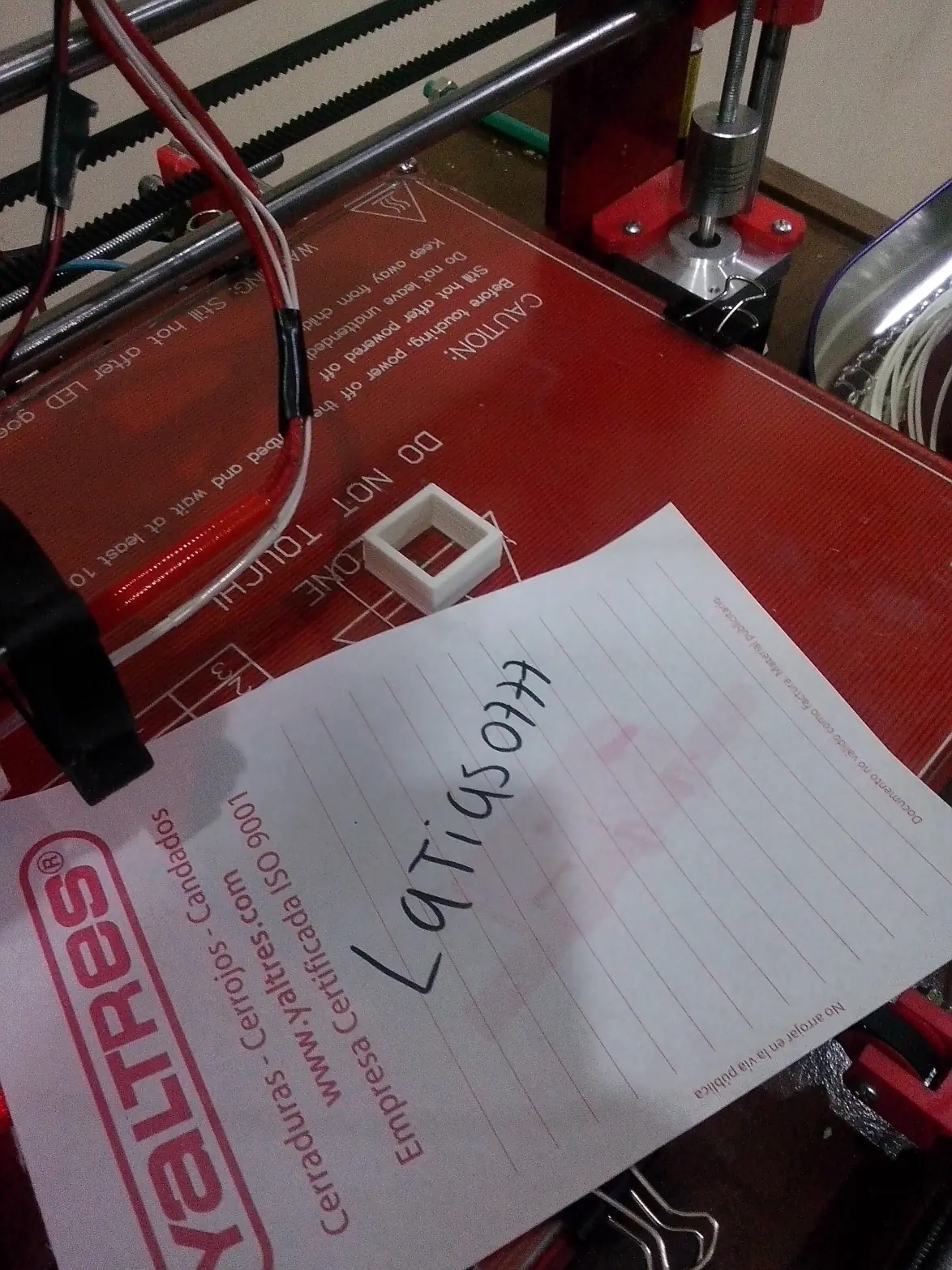

Ok, vamos a poner a imprimir un cubo de 2x2x1cm. para poder ver si la calibración ha sido exitosa.

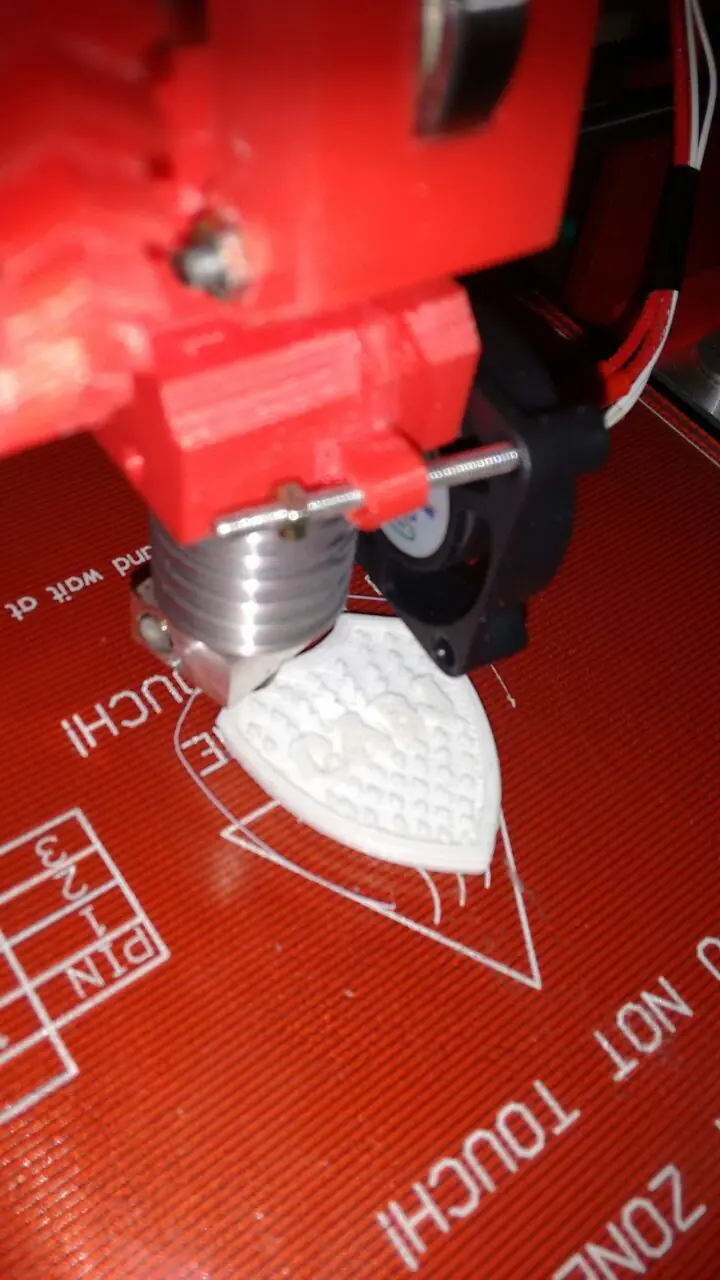

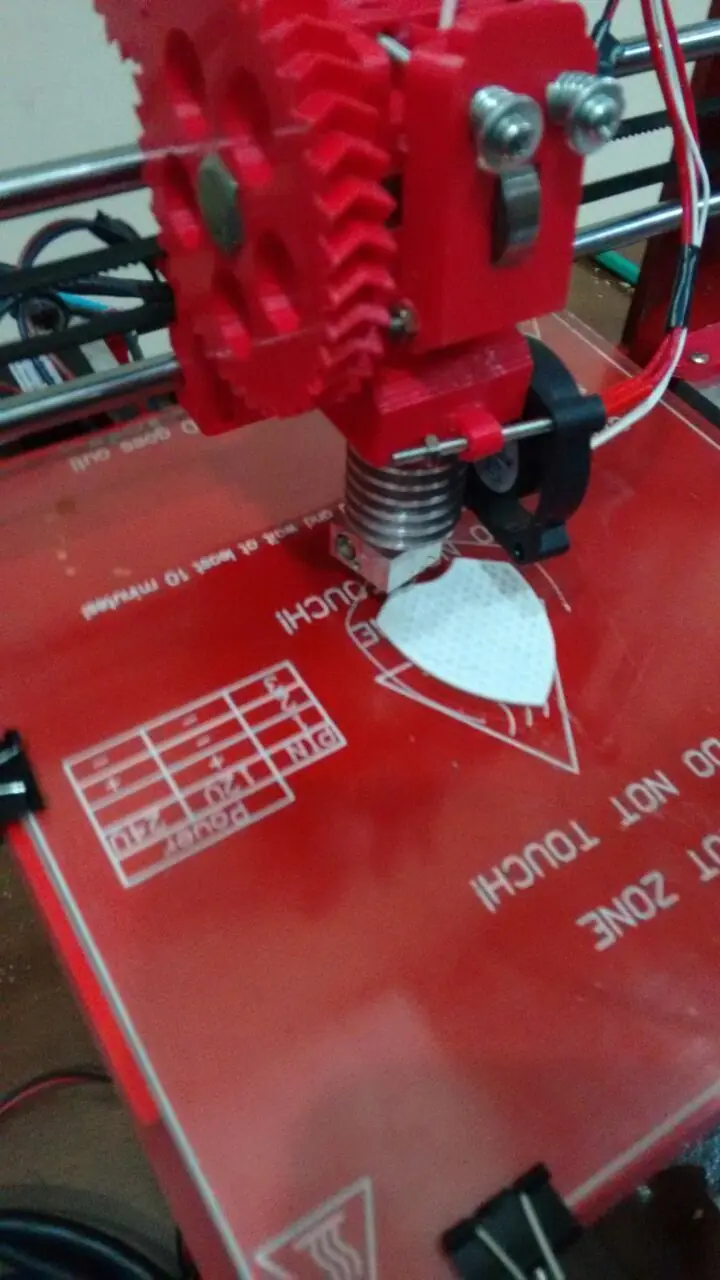

YAPA: Cubo de calibración más preciso y escudo de Boca Juniors.
Y eso es todo. Actualmente estoy imprimiendo marcos para el visor LCD, soporte para el carretel de plástico y más detalles. Si tienen alguna duda sobre impresión 3D no duden en enviar un MP o dejar un comentario que a la brevedad los responderé. Hasta la proxima taringueros!
