Saludos linces! En esta ocasión voy a entrar más en profundidad en un tema que me preguntaron mucho luego de haber hecho dos post (los cuales fueron top diario) acerca de como armé mi impresora 3D. Si alguien no los vió, dejo los links acá:
http://www.taringa.net/post/hazlo-tu-mismo/18719671/Arme-una-impresora-3D-y-te-la-muestro.html (Parte 1)
http://www.taringa.net/posts/hazlo-tu-mismo/18720503/Arme-una-impresora-3D-y-te-la-muestro-Parte-2.html (Parte 2)
El objetivo del post es, como lo indica, mostrar un poco más de las cosas que se pueden llegar a hacer con la impresora 3D armada hace ya unos 3 meses.
Primero lo primero: Mi completo, sofisticado y complicado área de trabajo:
Sí, es mi habitación y por lo tanto está todo desordenado y lleno de mugre. Mi virgocueva. El "área de taller" ocupará 1,5x1,5 mts. Allí en ordenadores y mueble tengo todo tipo de tornillería y repuestos mecánicos.
Segundo: Mi equipo de trabajo:

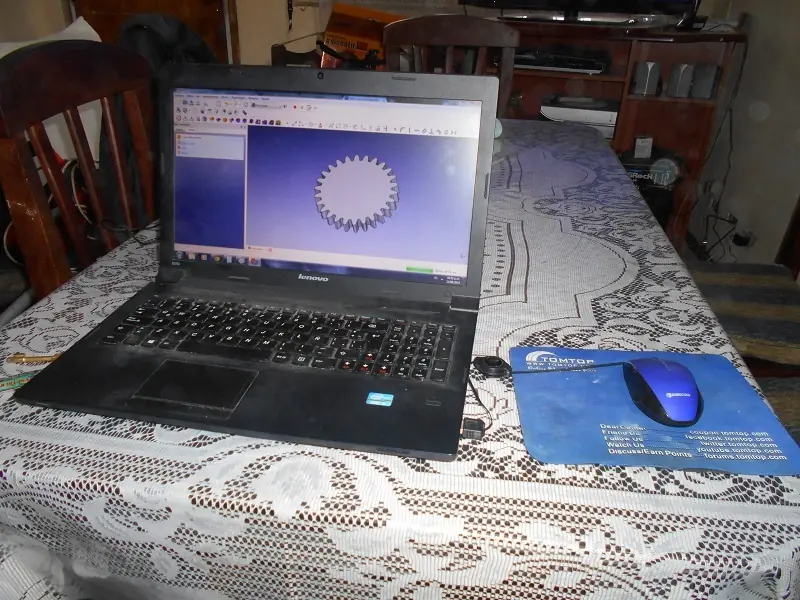

Una notebook de recursos medios, un mouse de 30 mangos y un software libre "Freecad". Nada más para ver.
Con eso ya es suficiente para producir lo que necesitemos y darle mantenimiento a nuestra máquina. Cabe destacar que hay máquinas que requieren más, otras menos espacio. Dependiendo su área de impresión, Mi Prusa I3 logra piezas de 20x20x20cms, pero hay más grandes y más chicas. Incluso hay impresoras que se doblan y se guardan en una valija.
Caso #1: Engranaje menor de extrusor Greg's wade

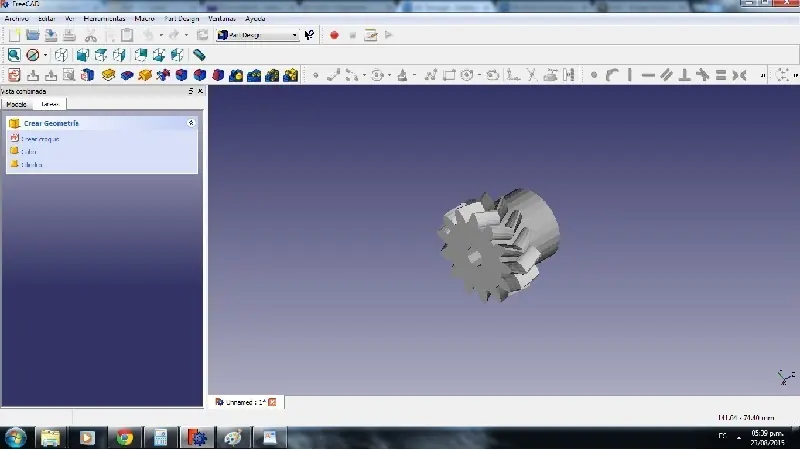

En este caso, no hubo necesidad de graficar ya que el archivo ya está cargado en internet para que sea compatible con el modelo de extrusor y que no haya problemas de compatibilidad al montarlo.

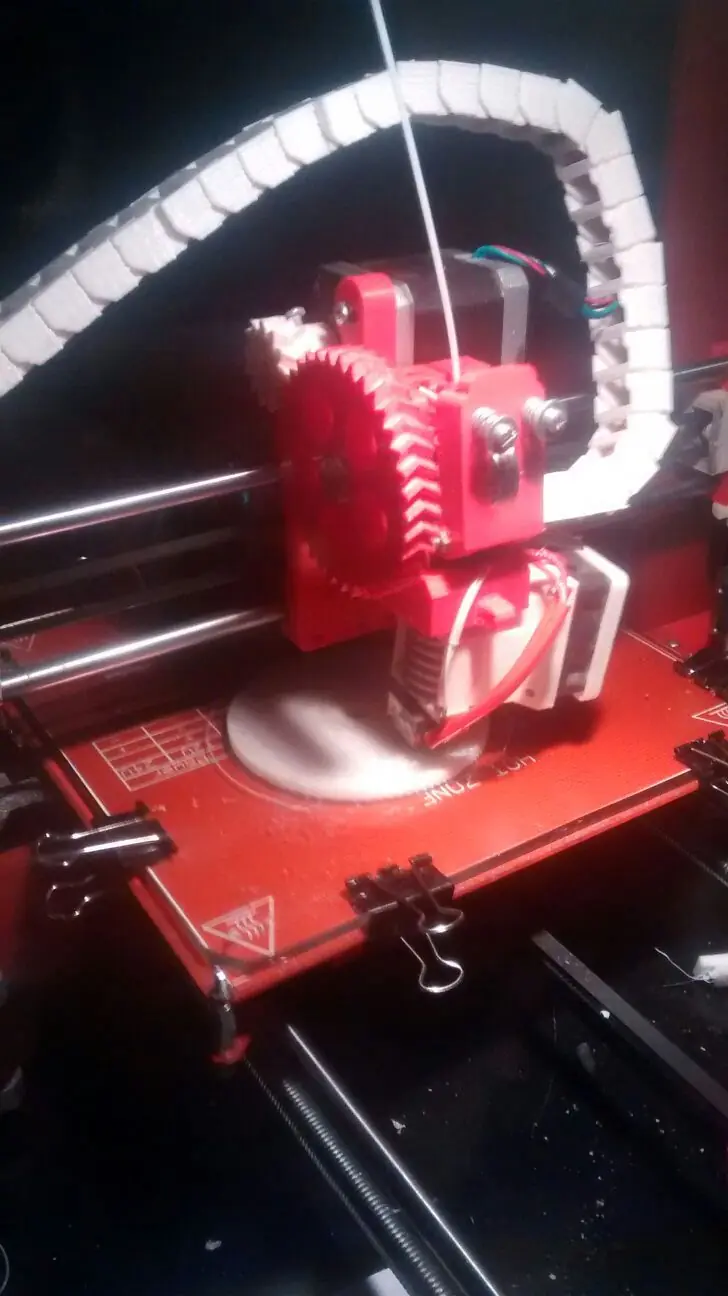

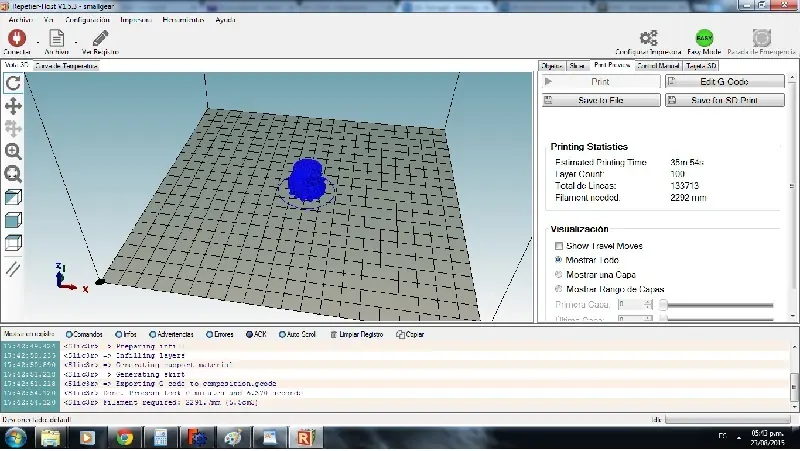

Con un relleno (infill) de 80%, altura de capa 0.2mm (Esto influye en la resolución final de impresión) y velocidades standard, la pieza va a tardar aprox. 36 minutos.

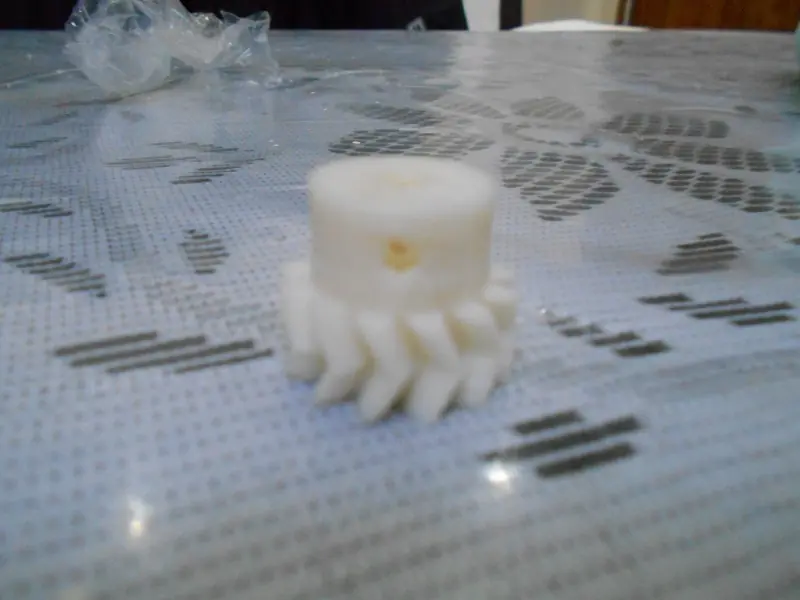

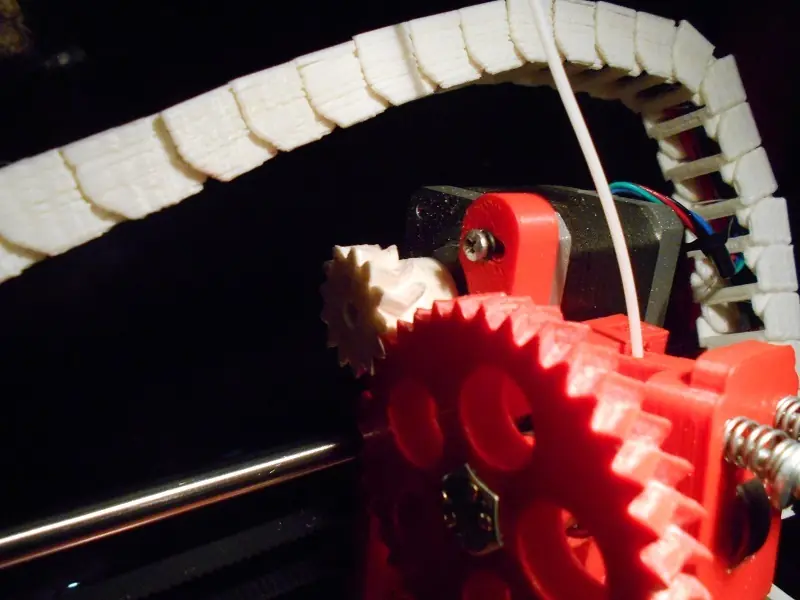

Pieza terminada (Sepan disculpar la chotisima resolución de la foto). Vamos a montarla en la impresora.

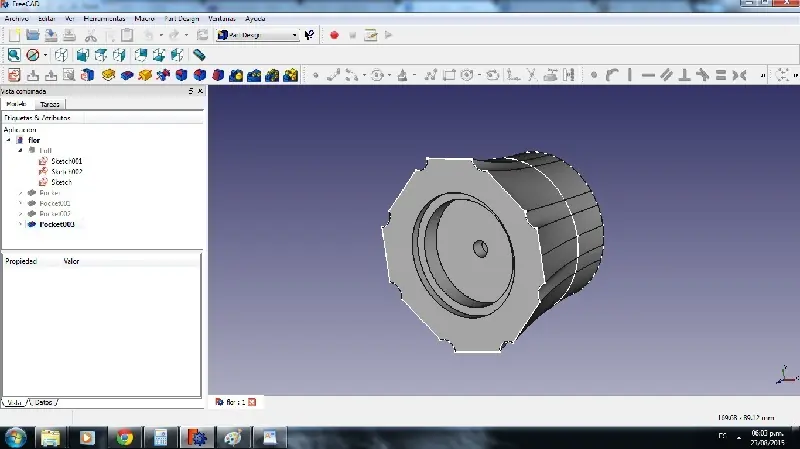

Caso #2: Perillas para grifería

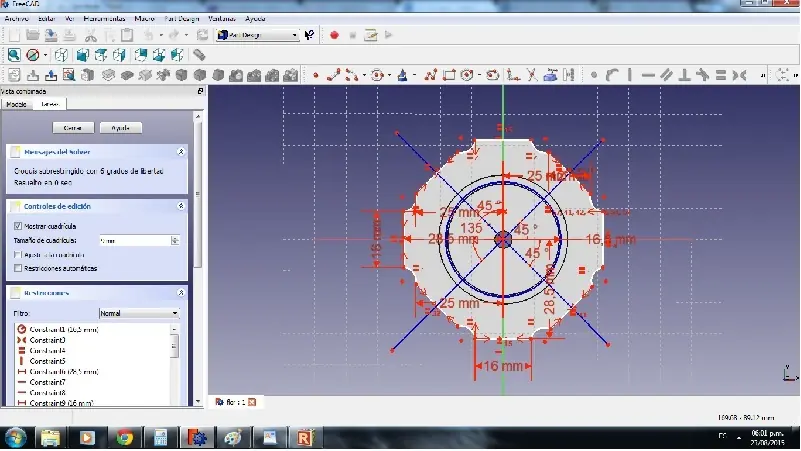

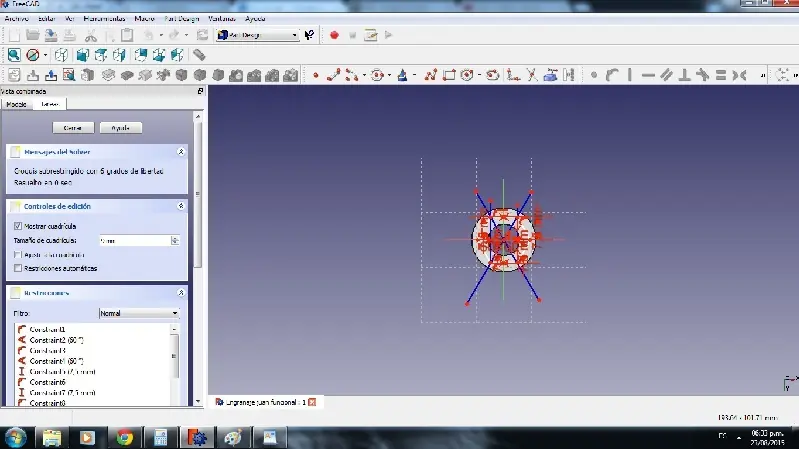

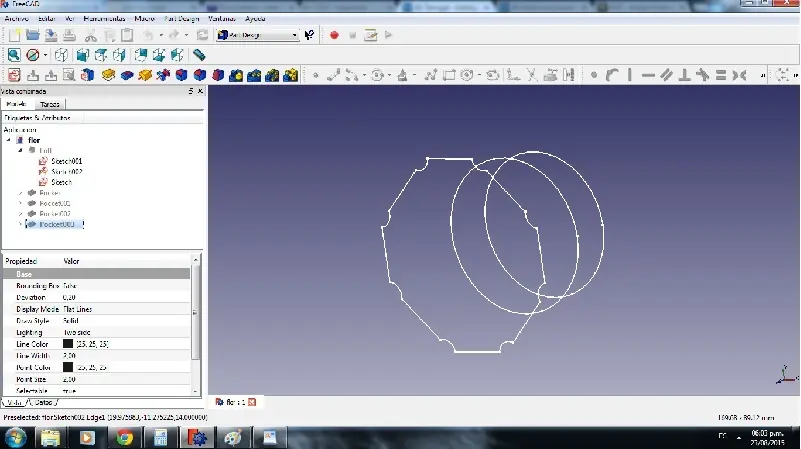

Las perillas de la cocina de mi casa eran de plástico y tenían un estilo de flor. Vinieron de tan mala calidad que con el uso diario se partieron y quedó el mecanismo al descubierto. Para que no quede tan feo, diseñé esta canilla a medida ayudándome con un calibre.

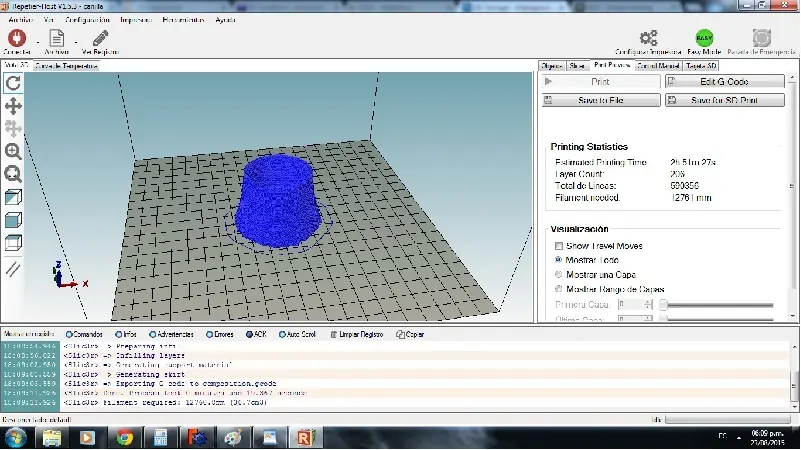

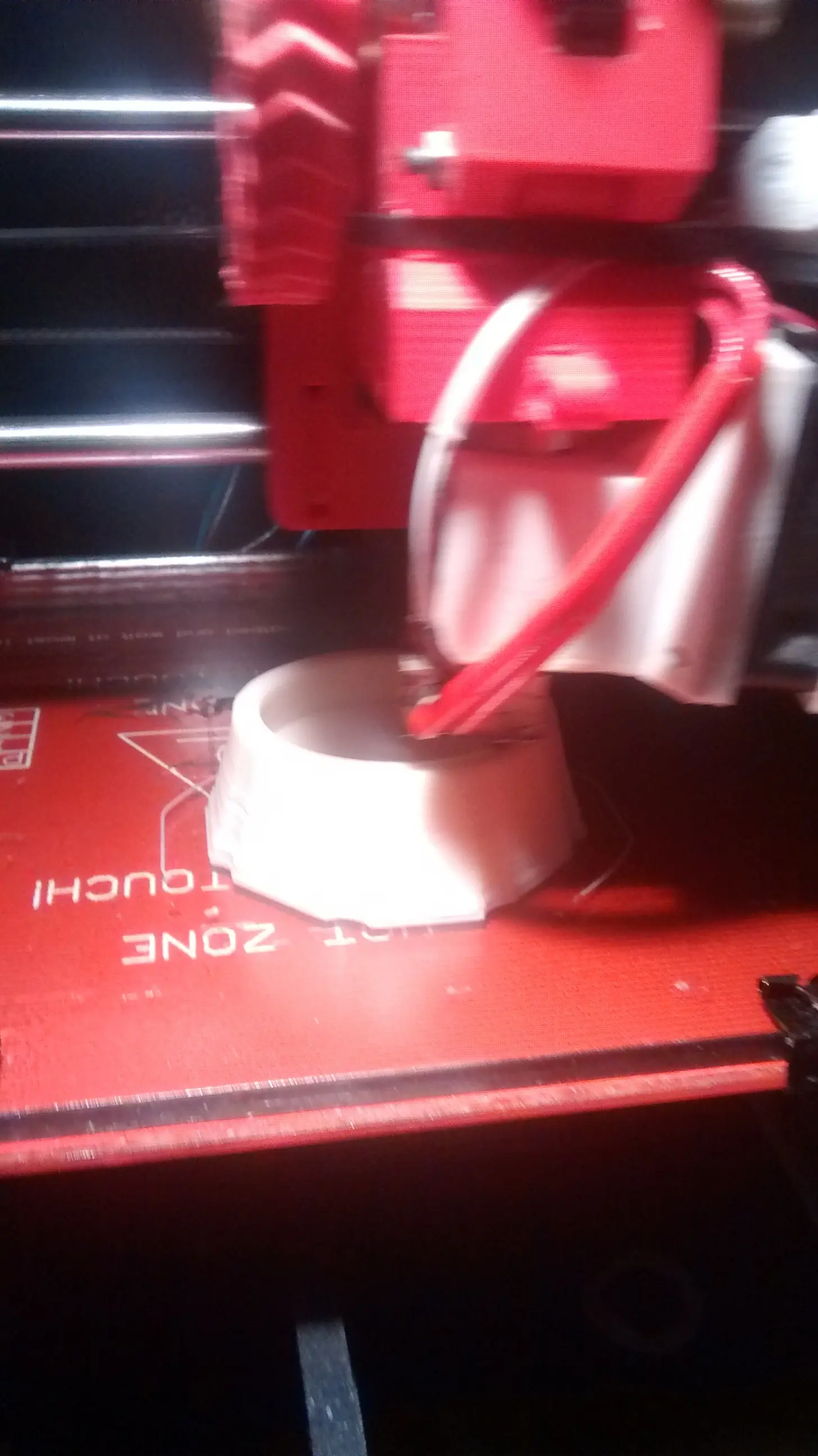

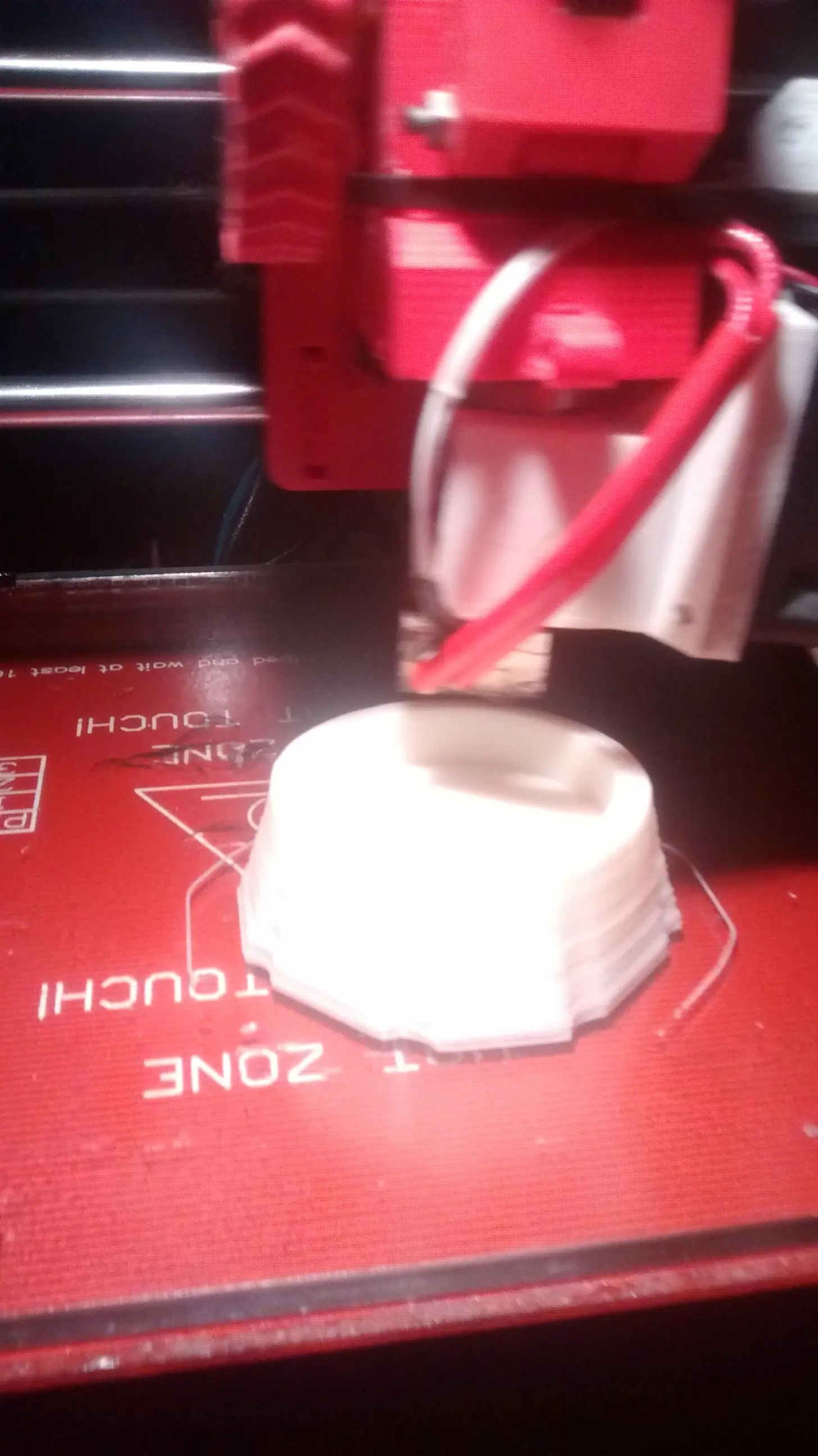

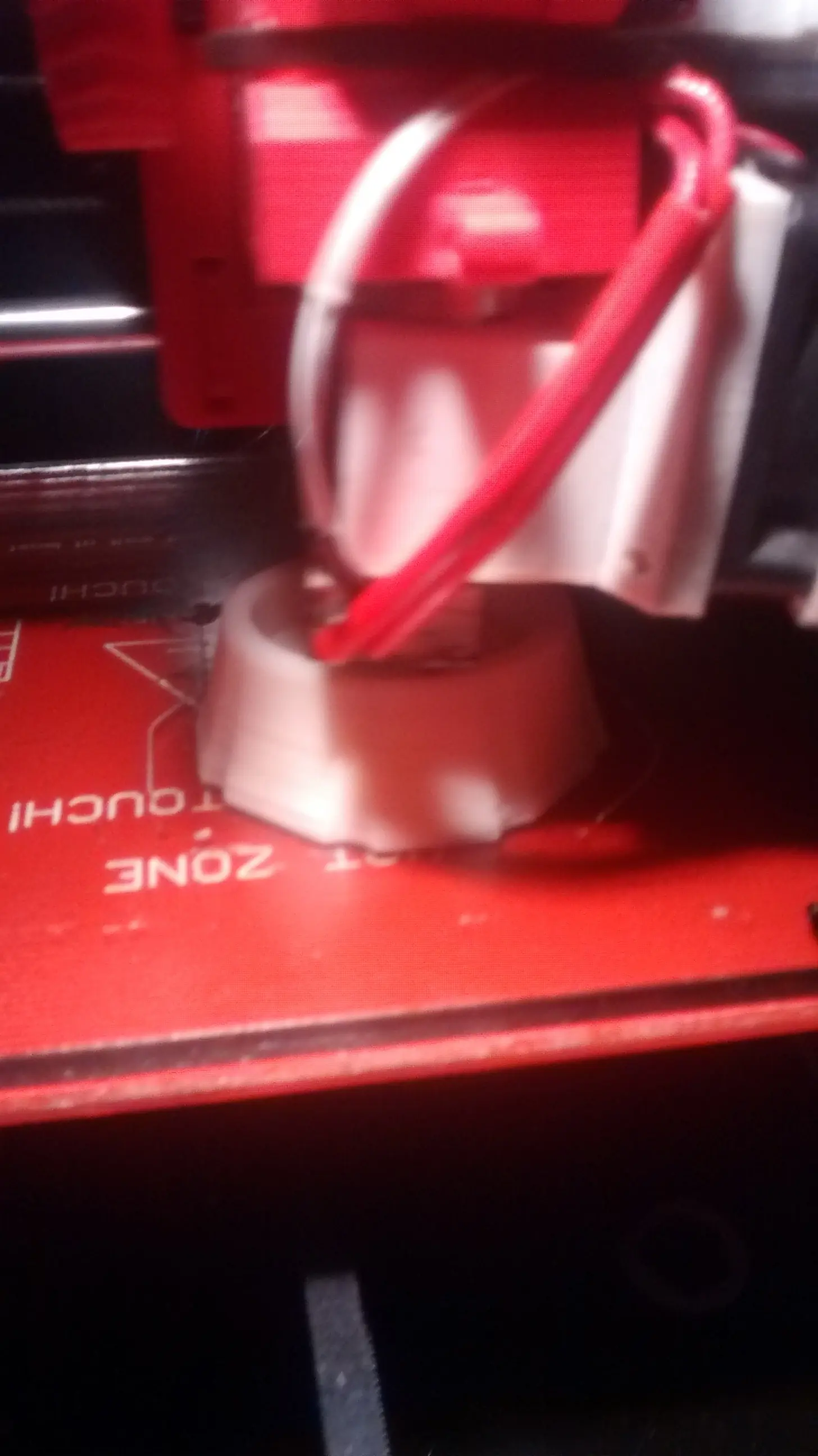

Con un infill de 50%, altura de capa 0.2 y velocidades standard de impresión, tardará aprox. 3 horas.

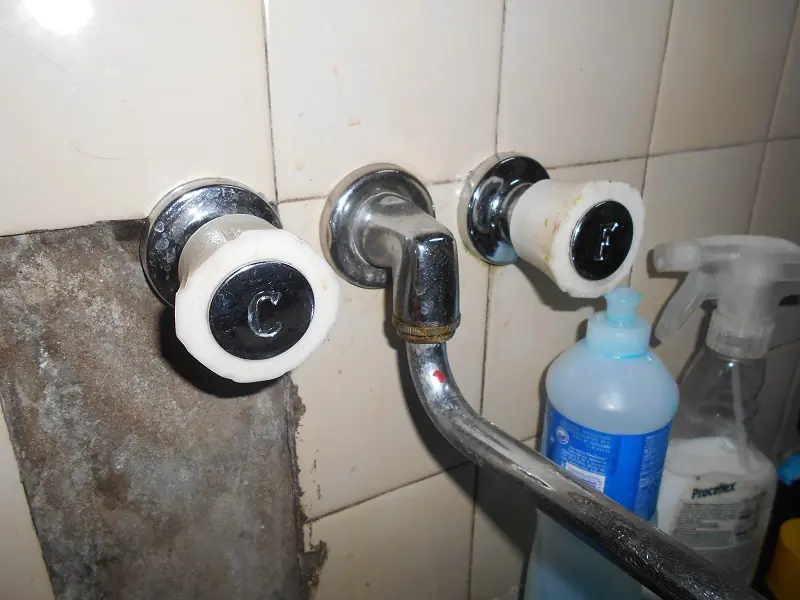

Impresión terminada. Montadas en la pared:
Mi viejo está laburando con pintura, por eso la perilla está toda manchada. No sean malos.

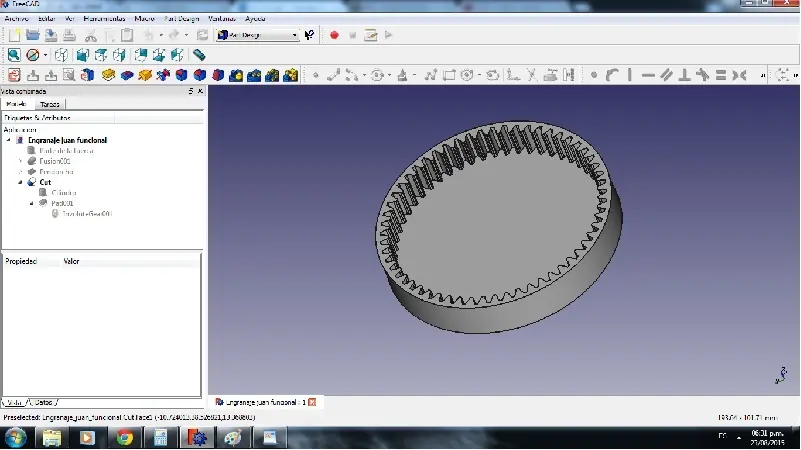

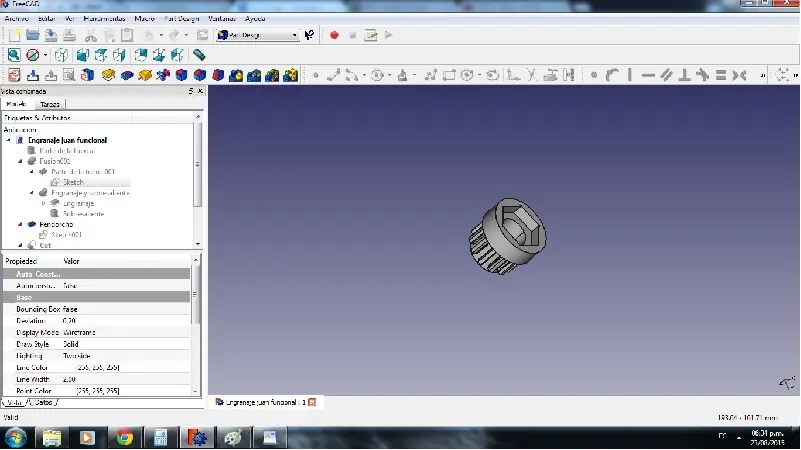

Caso #3: Porta eje reductor de bordeadora

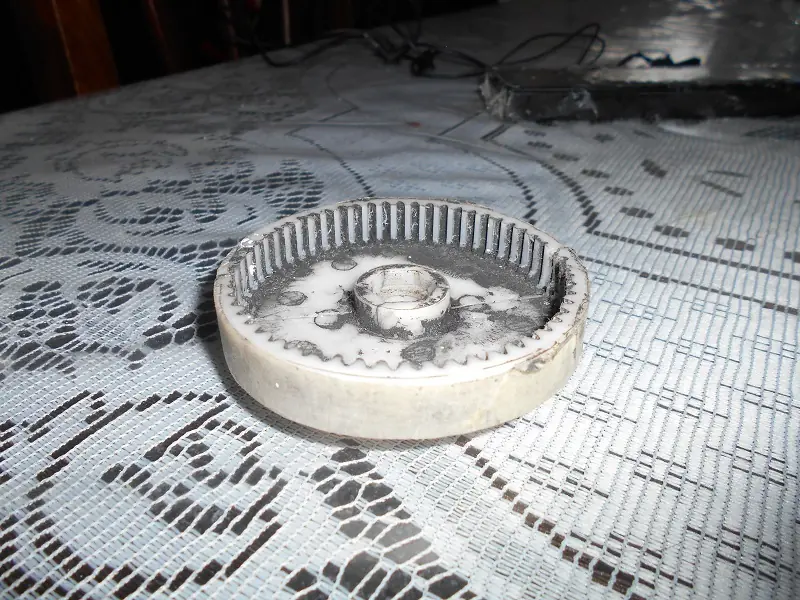

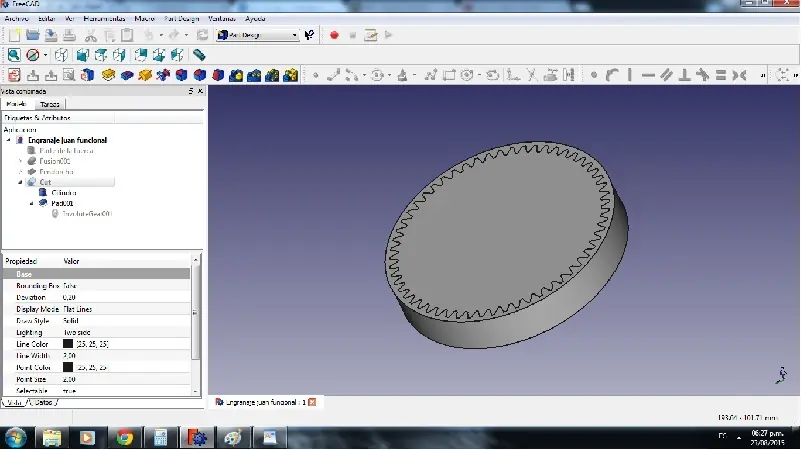

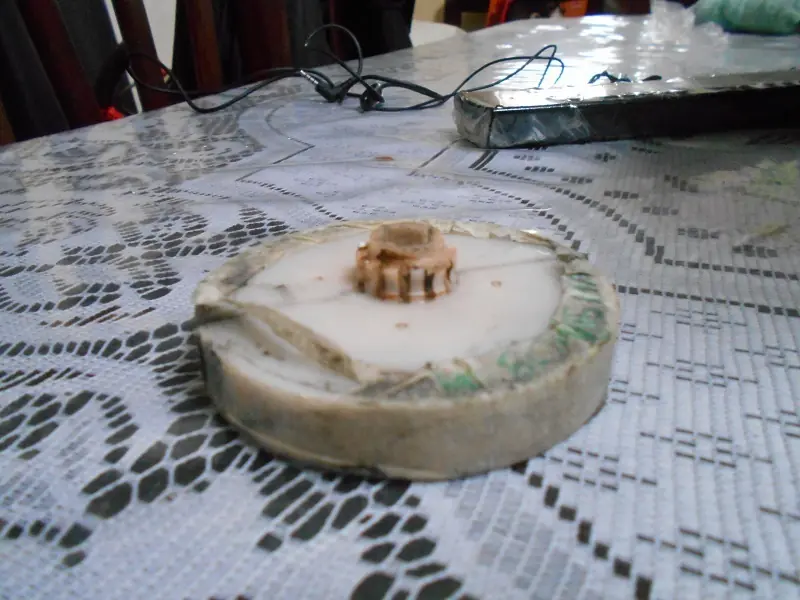

El siguiente caso es una máquina de cortar pásto antigua que me trajeron. Al dueño se le partió el porta eje que se ve a continuación. La ventaja es que dicho engranaje no es el que realiza la fuerza sino que es traccionado por el verdadero eje del motor. De lo contrario podría haber traído problemas por la dureza que se requiere para esos casos.

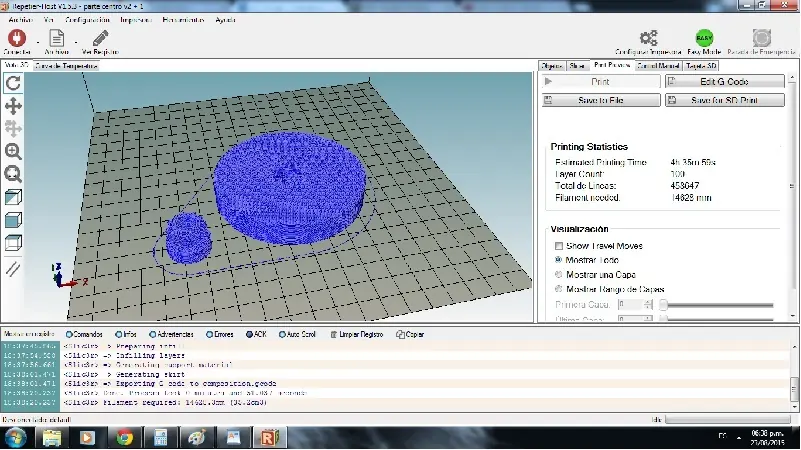

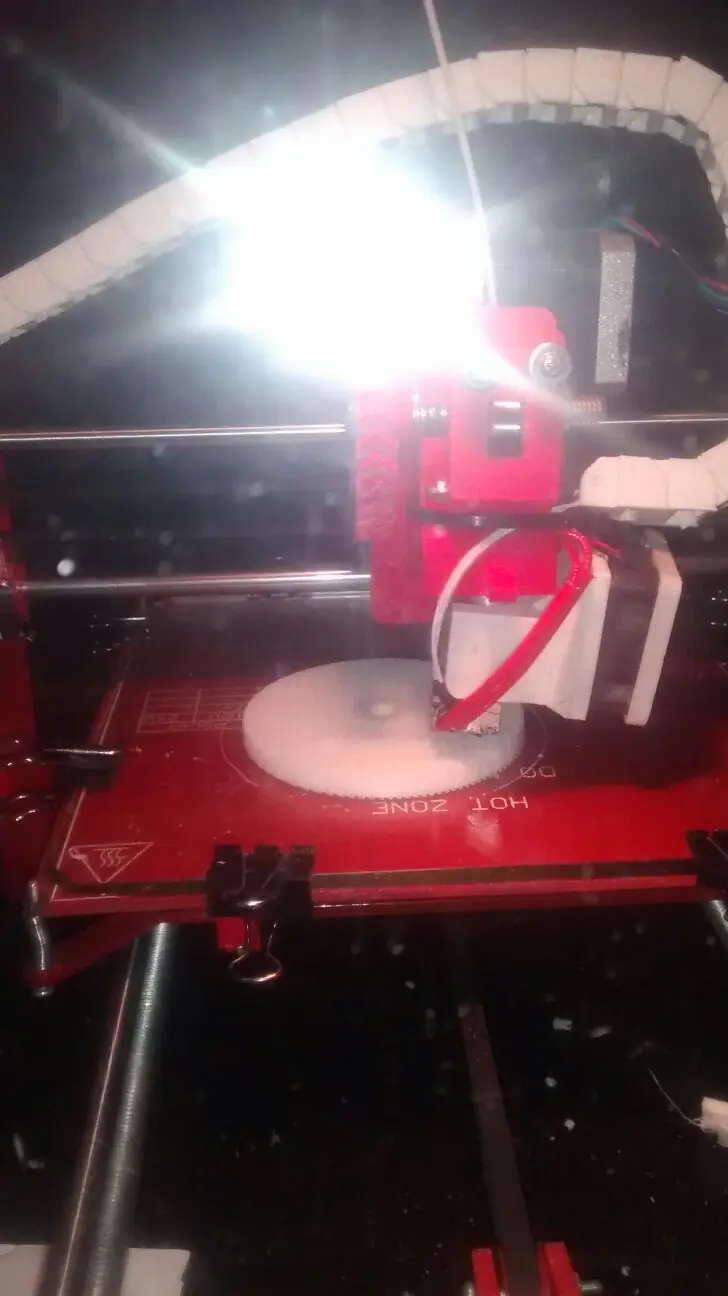

Con altura de capa 0.1, infill 50% y velocidades un poco más lentas de las predeterminadas (Por un tema de movimientos bruscos a la hora de hacer los dientes), la impresión tardará aprox 4 horas y media.

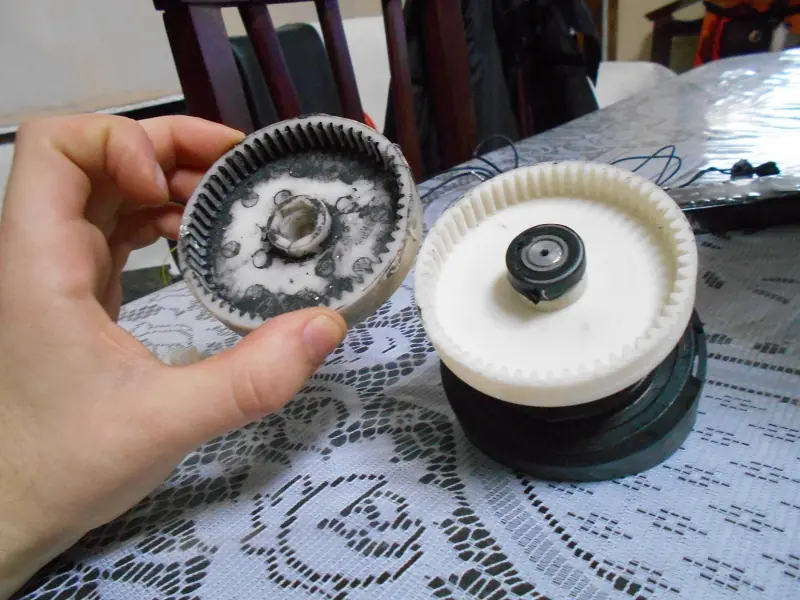

Impresión terminada. Pieza montada en el carretel de tanza:
De momento eso es todo Taringueros. Ya estaré actualizando el post con nuevas piezas que imprimí como pies ajustables para proyector, carcazas para GoPro y demás. Atentos a las actualizaciones. Saludos!
