HOLA A TODOS !!!. PODRIDO DE VER BOLUDECES ? MIRA MI POST !!
Para empezar no suelo publicar mis trabajos porque me da fiaca pero hoy decidí hacerlo con uno . para ver como me va.
y si le gusta !!
El proyecto es total mente mio y lo construí desde cero .
Para empezar el barco es un Catamarán de la Ciudad de posadas misiones .
Este el barquito.
El problema a resolver
El capitán necesita acceder a las cámaras en pantalla completa y fácilmente para estacionar el barco y ver otras partes del barco como la sala de maquina y el salón.
lo que estaba en el barco es el sistema de navegación que incluye un controlador de cámaras pero para pasar de una cámara de una a otra es por un menú de opciones algo complicado ,mas bien incomodo.-
ahora vamos al conmutador...
El conmutador es un circuito que permite alternar 8 cámaras por medio de un teclado y visualizar en un display el nombre de la cámara. se utiliza un microcontrolador pic 18f4550 un par de 74HC4066 que son unos cuadruples switch ,el teclado es tipo matriz 3x4 y un display de 2x16 .
EL CIRCUITO .-

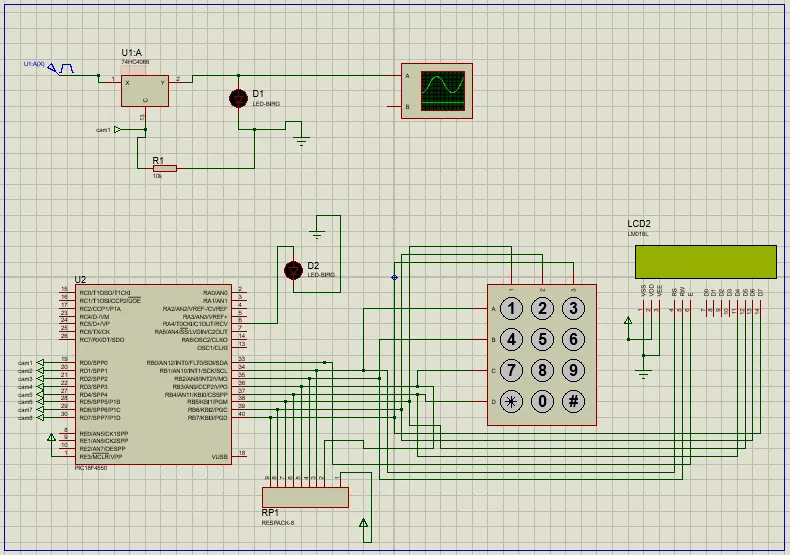

DISEÑO LÓGICO.

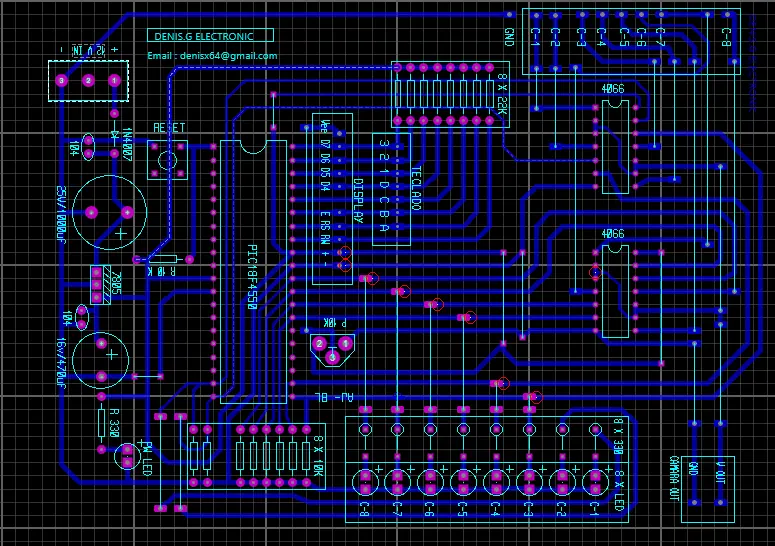

DISEÑO PCB

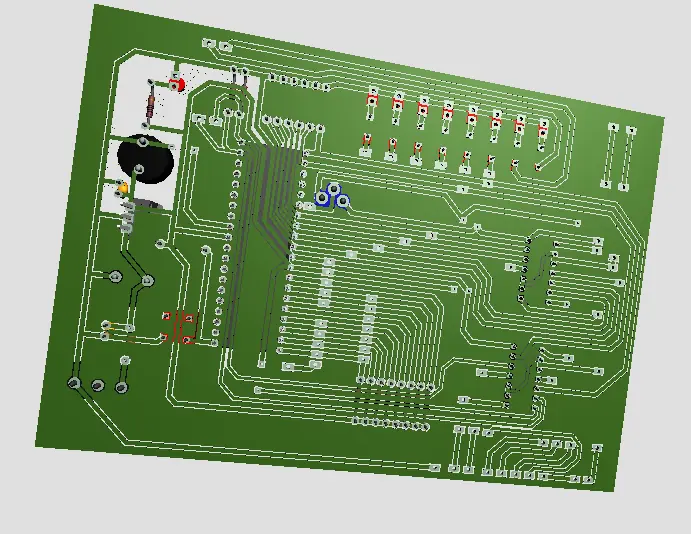

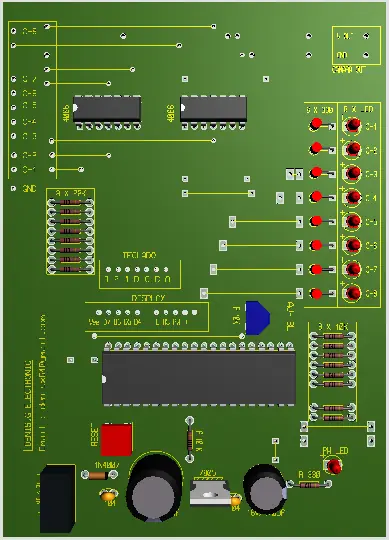

VISTA 3D
EL TECLADO Y DISPLAY UTILIZADO SON ESTOS .
Todo lo compre por mercado libre ya que en la cuidad de Misiones (Posadas)
Básicamente hay solos dos casas de electrónica . y ninguna tiene las cosas que necesite.
Funcionamiento básico -
El circuito tiene como cerebro el pic18f4550 ,para lo que no saben de estas cosas son como micro computadoras donde dependiendo del código que programes para el mismo se pueden hacer miles de cosas distintas.
En este caso el código realizado para este pic permite realizar la lectura del teclado visualización del nombre de la cámara seleccionada., y activación de un registro del bus utilizado para controlar los cuádruples switch . estos son 4 por integrados y se utilizan dos Circuitos integrados.
Basicamente ingresan 8 señales de video y solo hay una salida. . es sencillo.-
El codigo - (seguro que hay forma de hacerlo mucho mejor pero bueno ,que mas da, funciona. .!! )
LASTIMOSA MENTE NO REALICE FOTOS DEL PROCESO DE ARMADO PERO SI UN PAR DE VÍDEOS UNO DONDE SE TESTEA Y OTRO COMO QUEDA INSTALADO .
TEST 1-
COMO QUEDA INSTALADO EN EL TABLERO DE LA CABINA .
PARA FINALIZAR DEJO UN LINK PARA LA DESCARGA DE EL ARCHIVO DEL CIRCUTO PARA PROTEUS 8 ISIS Y ARES.- EL CODIGO EN PIC C .Y EL .HEX, CONF . PARA PROGRAMARLO EN EL PIC DIRECTAMENTE. .
Y ESTE SOY YO
