Mesa de Quebracho para el quincho.
Todo empezó el año pasado cuando descubrí que la mesa que estaba usando en el quincho era una “mariconeada” en realidad era una mesa que hice hace mucho tiempo para el patio y luego al hacer el quincho la llevé allí y fabrique una mesa rustica para el patio; la cual pueden ver en otro post.
Ya sabiendo las medidas de las que disponía me fui a lo de mi amigo Daniel Quebracho en Don Torcuato. Allí con los perfiles de madera que disponía me puse a hacer un diseño a mano alzada de la mesa que quería. Era un diseño rústico y fácil de llevar a cabo, compraría los palos ya cortados a la medida asi no renegaba con los cortes y escuadrados.
Partía de cuatro palos guasos para las patas, poste de 5” de lado (unos 13 cm) de 70 cm de altura. Cada par de patas las vincularía con otros 2 palos, uno al límite superior y otro abajo, a modo de escalón, esos palos serían de 3” de lado, también cuadrados (unos 7 a 8 cm). La idea era agujero pasante, varilla roscada de 3/8” tuerca y a otra cosa. Eso me daría un ancho de patas de 80 cm; que era la longitud de estos últimos palos. Pedí otro palo de esos, pero de 110 cm de largo para vincular estos 2 grupos de patas, quedándome una distancia mayor entre las patas de 110 cm.
Así tendría una base de 80 x 110 cm para la mesa.
Ahora la parte de arriba, había unas tablas de 8” x 2.5” por 2 metros de largo que me encantaron. Arreglo que me las corte a 170 cm y pido 6 tablas. 5 usaría para la mesa, quedándome la tapa de 1 metro por 1.7 metros de largo. Con la sexta tabla haría un banco que me faltaba.
Compro además otras 6 tablas de 20 cm de ancho por varios largos para hacer los bancos del patio y del quincho; esos también están en otro post.
Arreglo con Daniel para que los lleve a la casa de mi viejo, a pocas cuadras y yo los buscaría luego con el auto.
Mi sorpresa empezó al ir a buscar los palitos; empecé a cargar el auto y quedó arrastrando los paragolpes, así que tuve que hacer 2 viajes para traer todos los palos.

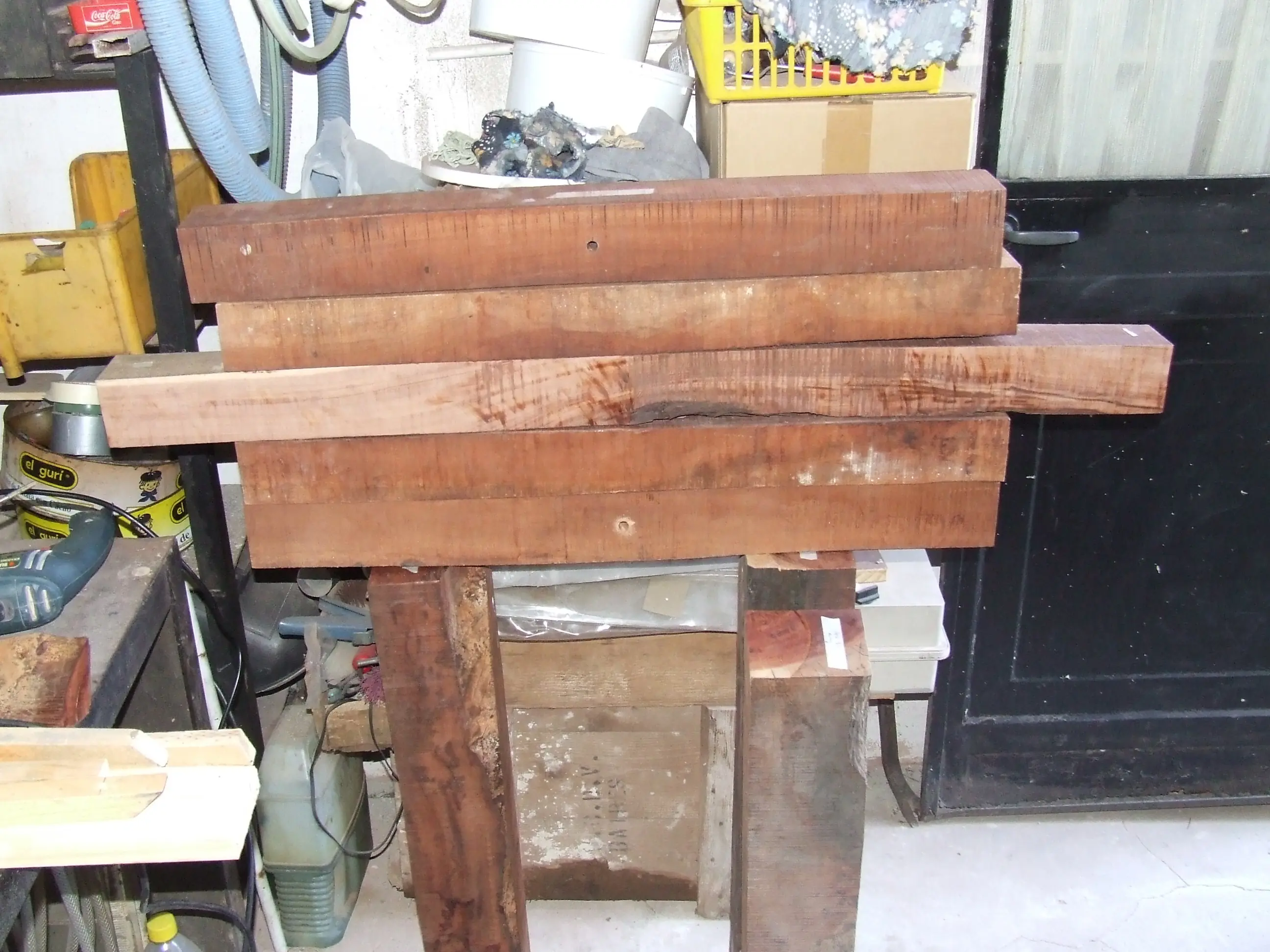

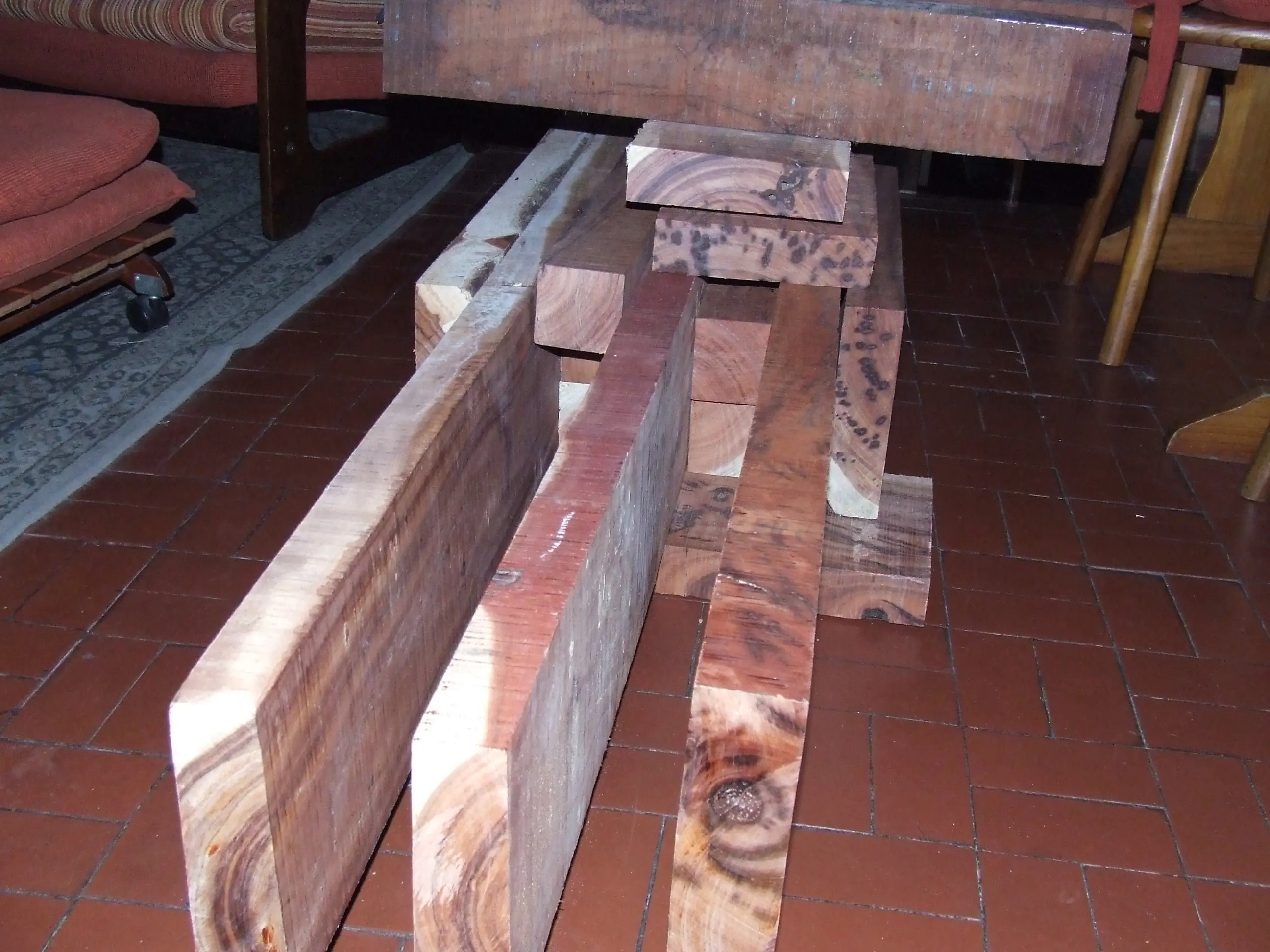

Acá vemos 2 fotos de los palos en casa, luego del primer viaje; estaba tan feliz con ellos que los apilé en el comedor y les saque fotos.
Estos materiales quedaron en stand-by por largo tiempo, pues tenía mesa, fui haciendo los bancos y demás; por fin me puse a trabajar con la mesa. Primero llevé las tablas al quincho para tratarlas con matabicho y descubro que nunca las cortaron a 170 cm. Paralelamente el otro banco largo que resultaría de la sexta tabla lo resolví con un tirante de pino que se me abananó y lo corté al medio, lo apreté con 3 varillas roscadas y me quedó un tablón re power para el banco. Entonces rediseñé la mesa para que sea de 120 x 200 cm agregando la sexta tabla a la mesa.
El nuevo diseño consistía en poner los palos entre las patas y no encimarlos así ganaba en ancho y lardo los dos anchos de patas, o sea unos 26 cm en ambas direcciones.
Como de costumbre, fabrico plantillas de cartón para marcar los agujeros asi me queda todo mas o menos normalizado. Y arranco con los agujeros.

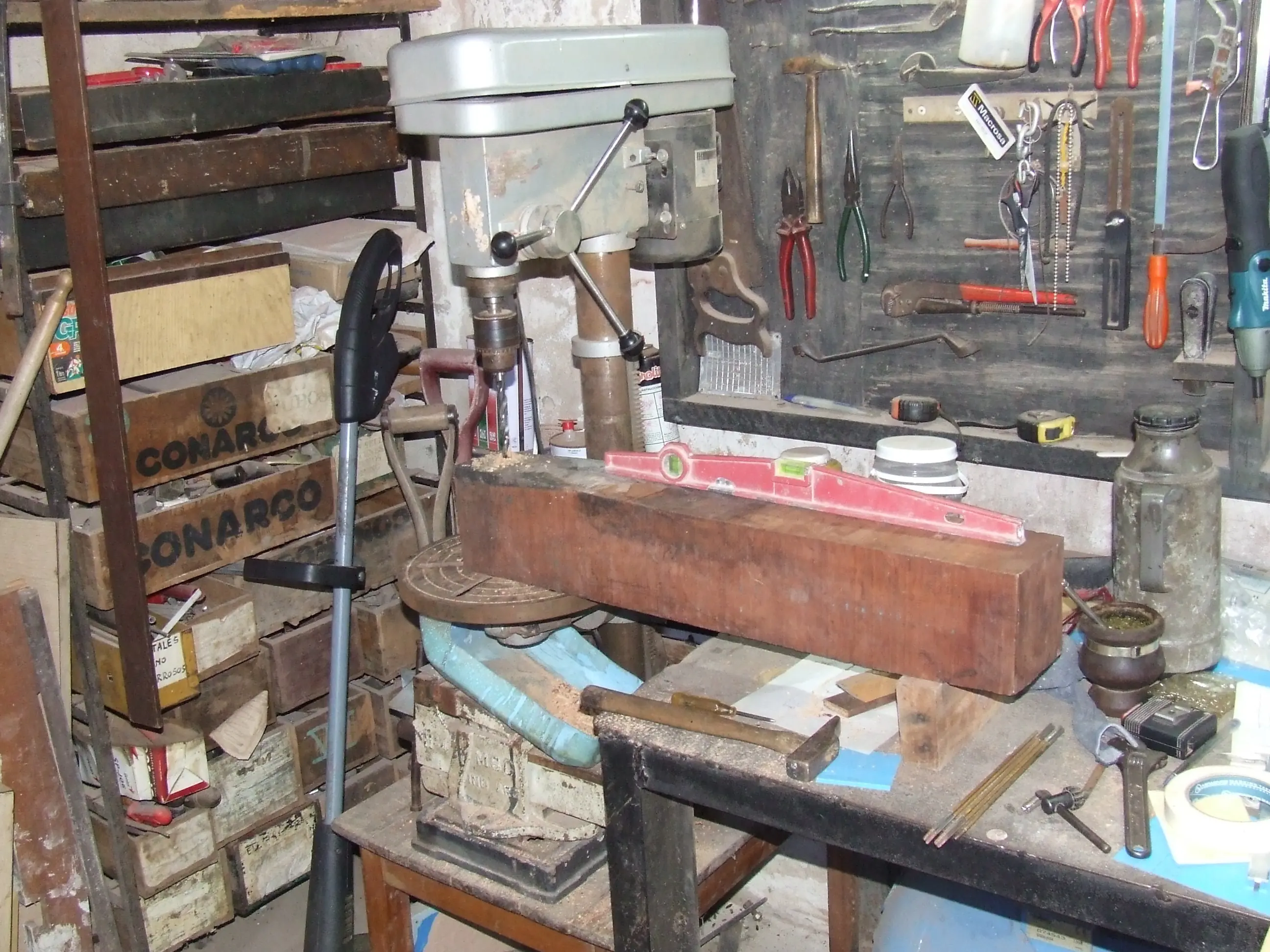

Como no hay mecha que aguante el quebracho planeo agujerear de ambos lados, encontrarme y luego agrandarlo, por eso uso el nivel para que le agujero quede lo mejor posible

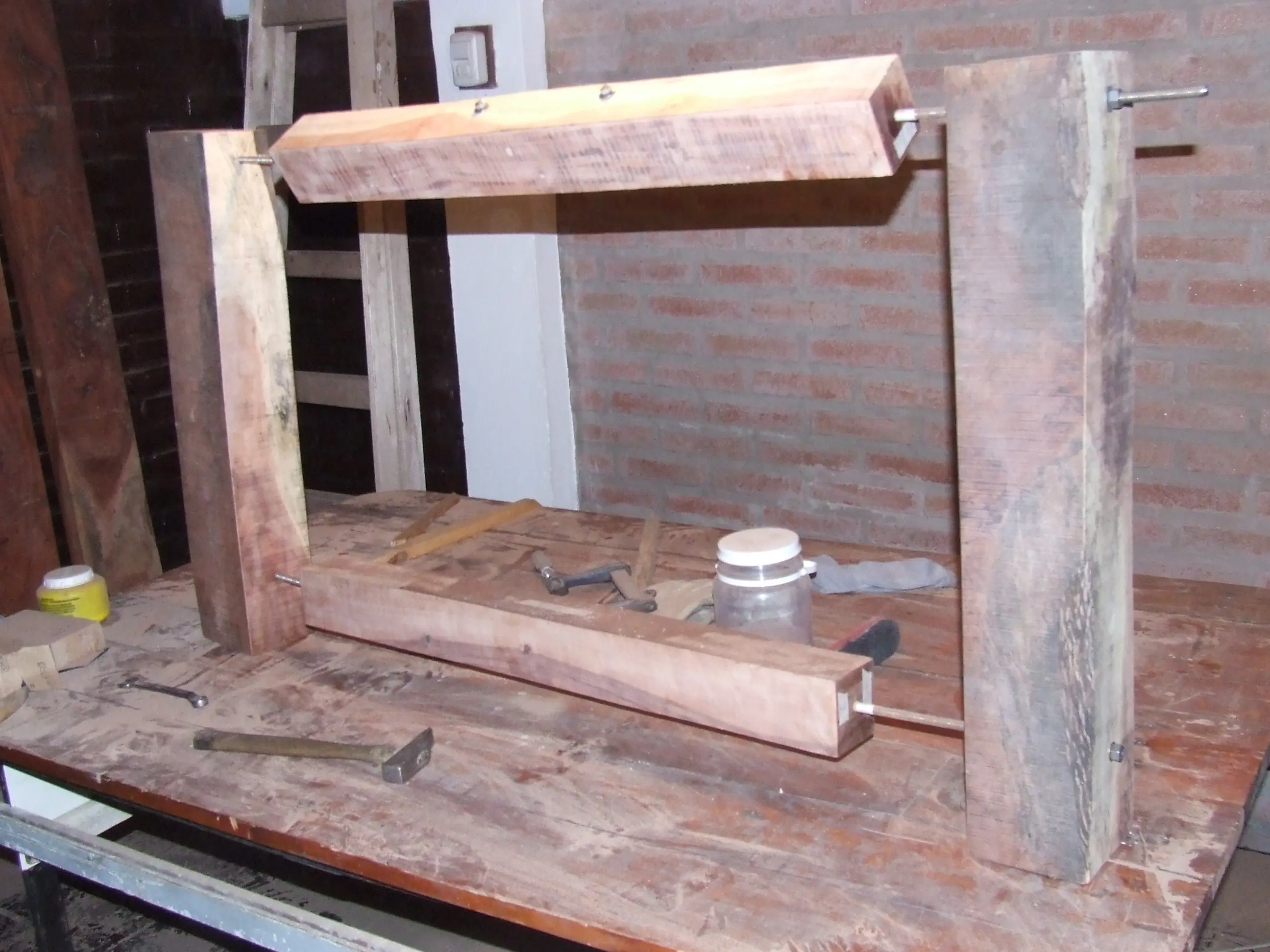

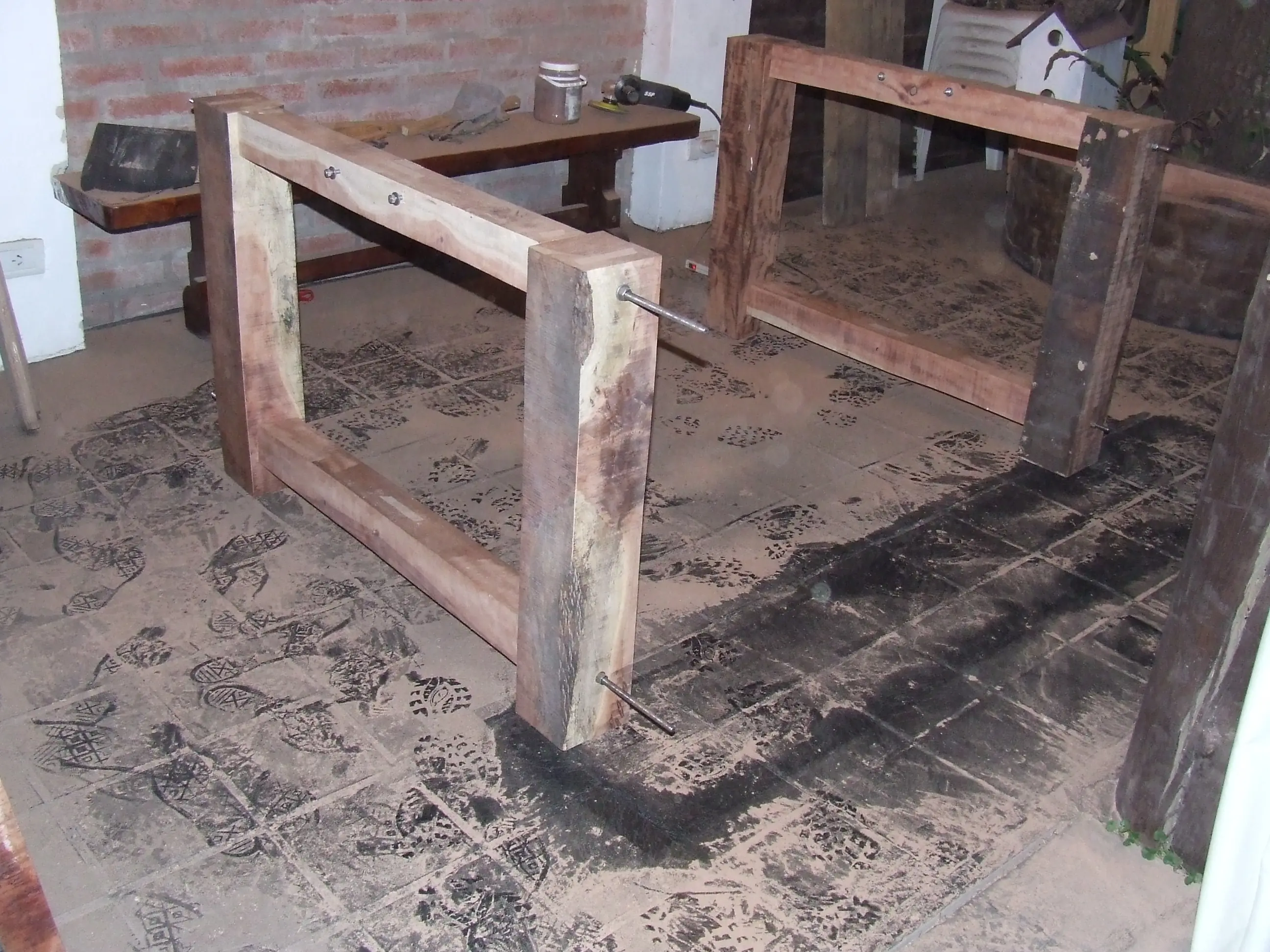

Voy preparando los conjuntos, uso cinta de papel para marcar sentidos, ubicación y demás.
Para los agujeros ciegos, hago lo siguiente: marco con cinta de papel la profundidad, entro poco mas de 10 cm. En el quebracho, luego rosco con un macho de 3/8” hasta donde me da el macho, unos 5 cm. Después a la varilla le hago unos tajos longitudinales imitando el macho de otros 5 cm. De largo. Marco la profundidad en la varilla a 10 cm, tuerca y contra tuerca, engraso la punta y la enrosco a morir hasta que llego a la profundidad.

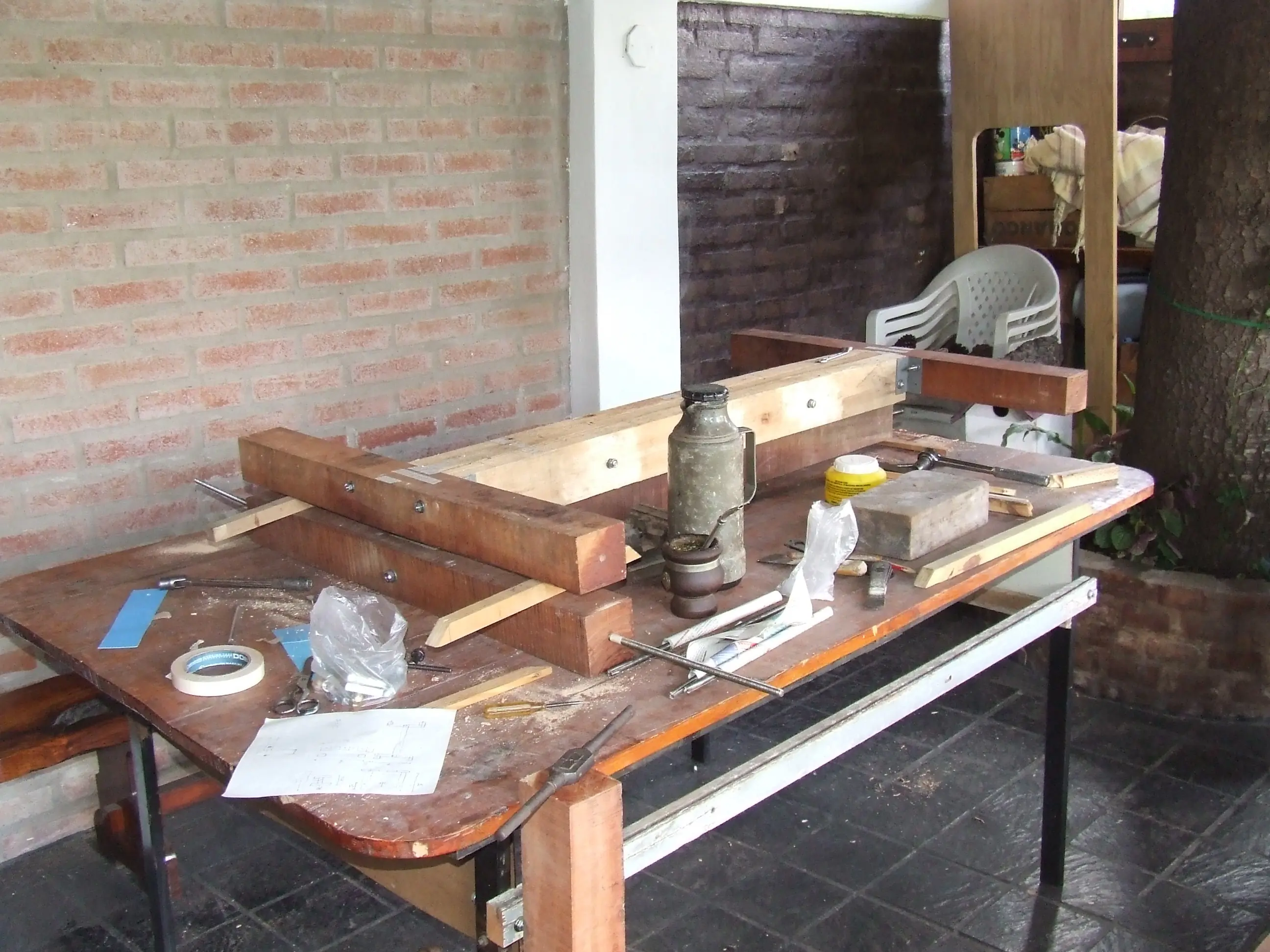

Como soy un porfiado descubro que me gustaría ponerle otro travesaño en la parte de arriba, pero ya no tengo mas quebracho, pero como no se verá, busco algo cojudo y le armo un palo con 3 pedazos de palet que encontré. Los vincule entre ellos con 3 pedazos de varilla y los lije a cara de perro. Corté cuatro pedazo de ángulo que tenía y use varilla de ¼” para amurarlos.
También estaba necesitando donde laburar con las tablas grandes ya que apoyarlas sobre la mesa actual era medio peligroso por el peso que representa.
Empiezo a trabajar con las tablas grandes, primero elijo la cara que pondrá hacia arriba, luego la punta que cortaré, ya que si bien las dejaría largas, tenía desde a 198 a 204 cm de longitud. Ademas cual quedaba en los bordes o en el centro, por motivos varios. Una vez tomada esa decisión y marcados todos los sentidos con cinta de papel, fabrico una plantilla de unos 70 cm de largo con el entre centro de los agujeros y la cara superior ya que los anchos tampoco son exactamente iguales, entonces tomo una cara, la superior como referencia.

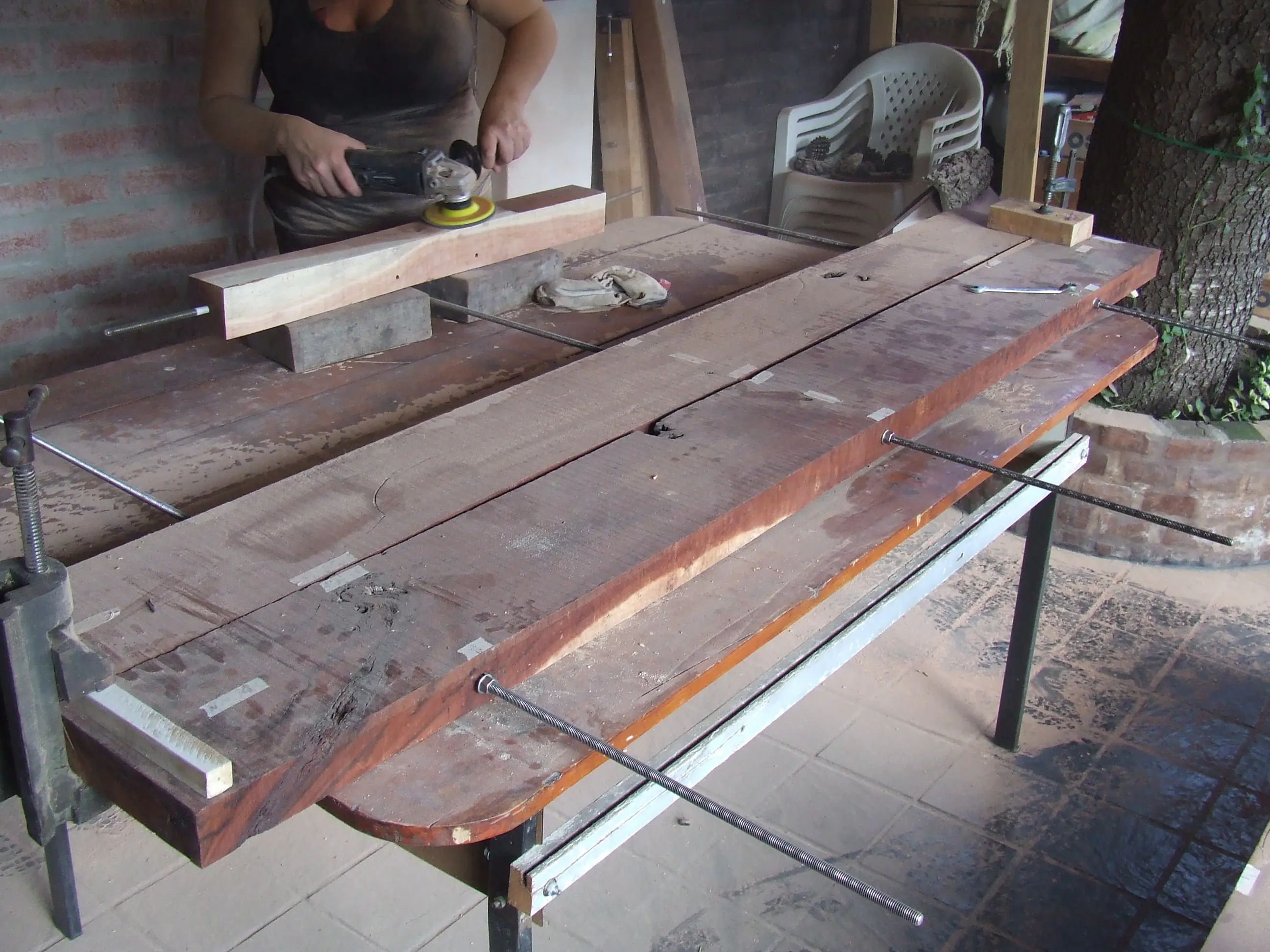

La idea era hacerle 3 agujeros a lo ancho para pasar varillas y vincularlas. Tarea que fue muy engorrosa, ya que en el galpón no podía usar la taladradora sensitiva porque no me daba la profundidad ni tenía lugar para moverla o hacer el agujero central. Asi que arranque con una mecha de 5mm luego una de 8 y así aumentando diámetro y profundidad de ambos lados hasta llegar a un agujero pasante de 12mm de diámetro. 3 por tabla, por 6 tablas avanzando de a 2 cm ya que si no se quemaba la mecha o tenía la aguejeradora en llamas…
Por fin terminé los 18 agujeros, ahora pulir detalles, por ejemplo, las varillas roscadas miden 1 metro. La mesa 1.2m. Asi que usando una mecha de copa de 19mm agrande algunas entradas para dejar tuercas perdidas entre maderas, proceso que fue primero con una mecha de 14 luego una de 16 y por último la de 19.

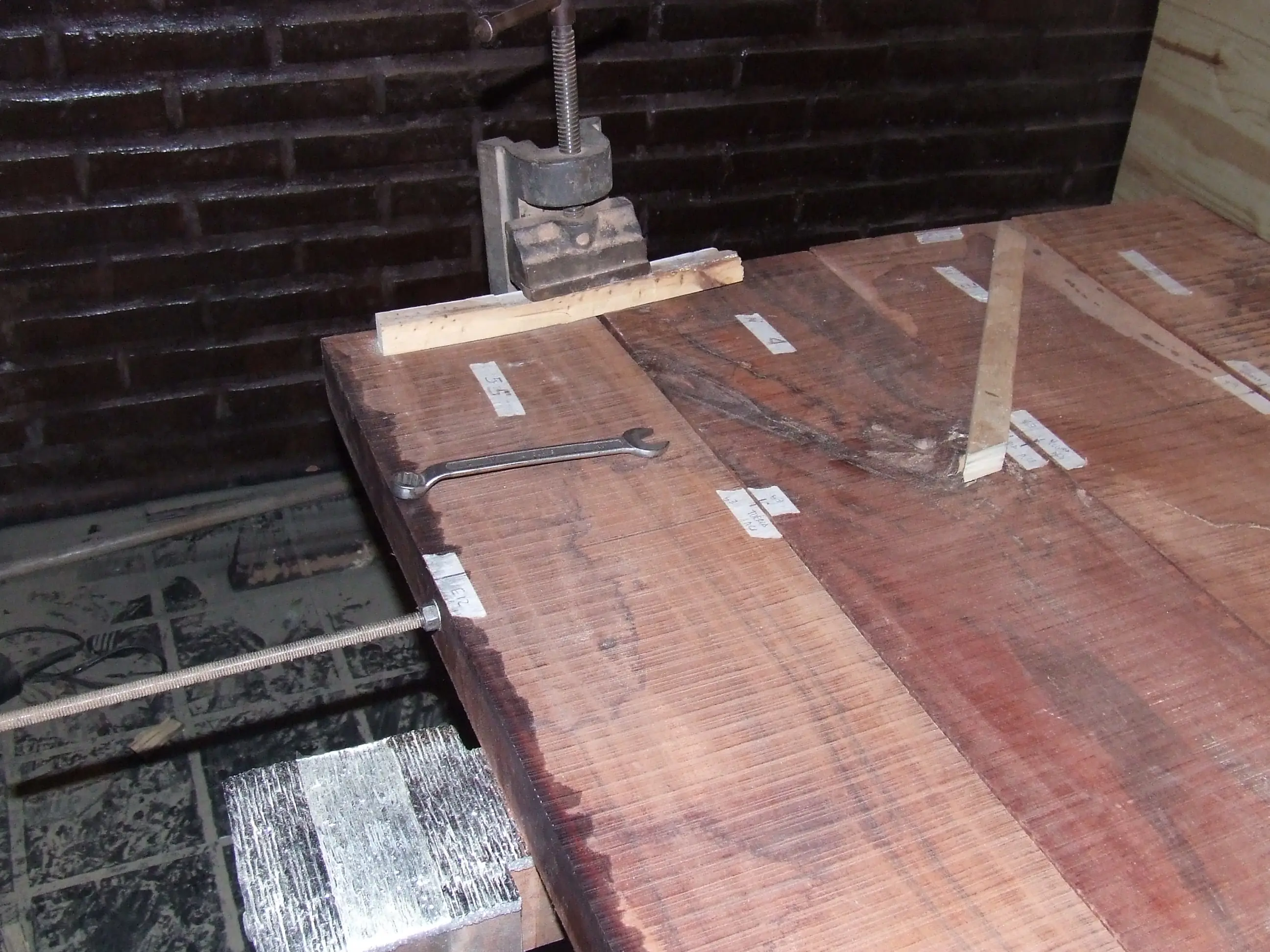

Entonces son 6 tablas, arranco por las 2 centrales, los agujeros en le medio agrandaros para que quede una cupla, luego en los bordes tuercas que se embutirán en la próxima tabla, alineo arriba y apretó a morir. Después agrego dos tablas más con la misma modalidad, apretó con tuercas que embutiré en las otras dos tablas.
Ahí paro, en 4 tablas ya que para manipular eso se requieren 2 personas por lo que pesa. La idea es armar la mesa y luego mandarle las 2 tablas que faltan.

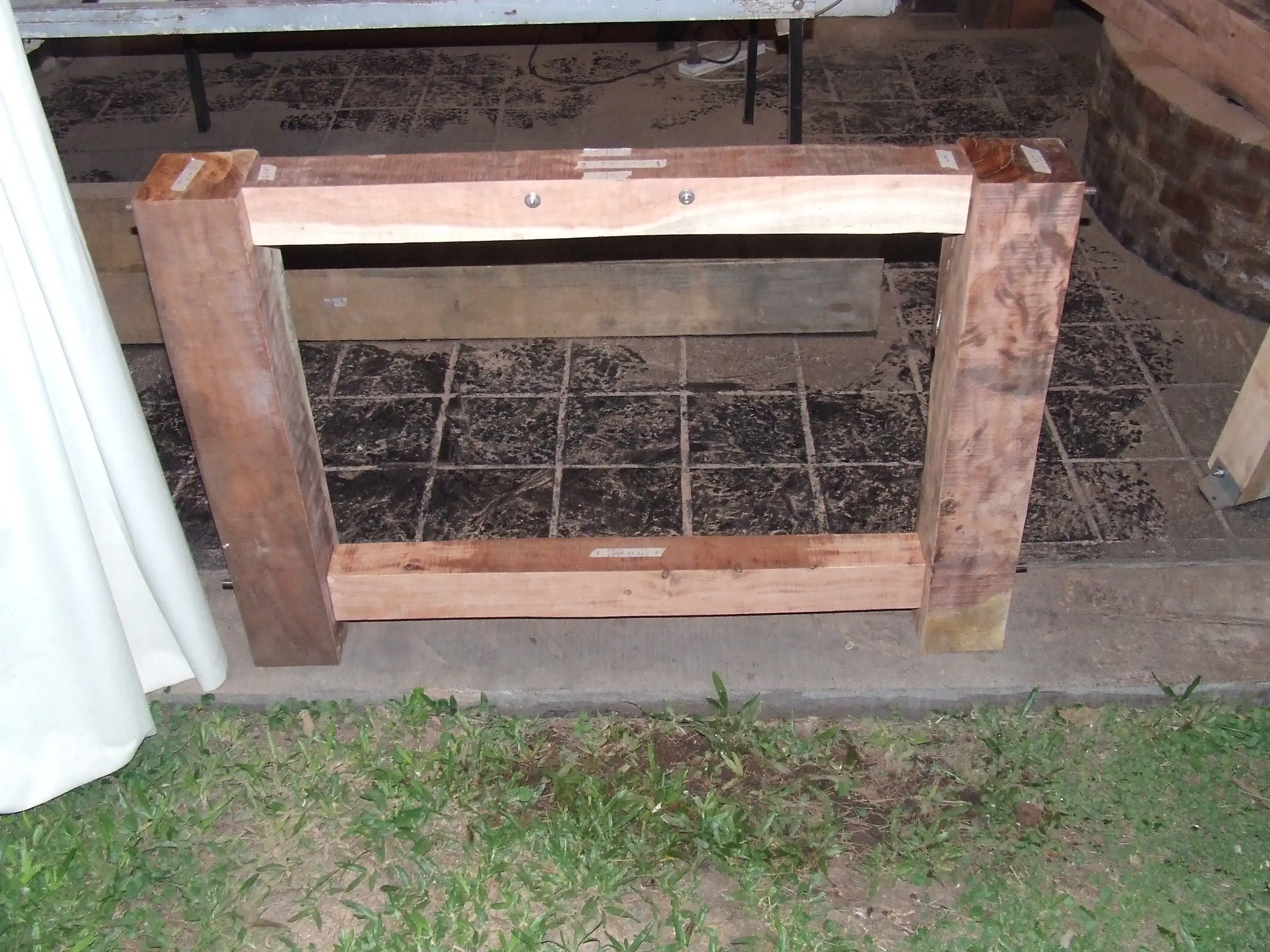

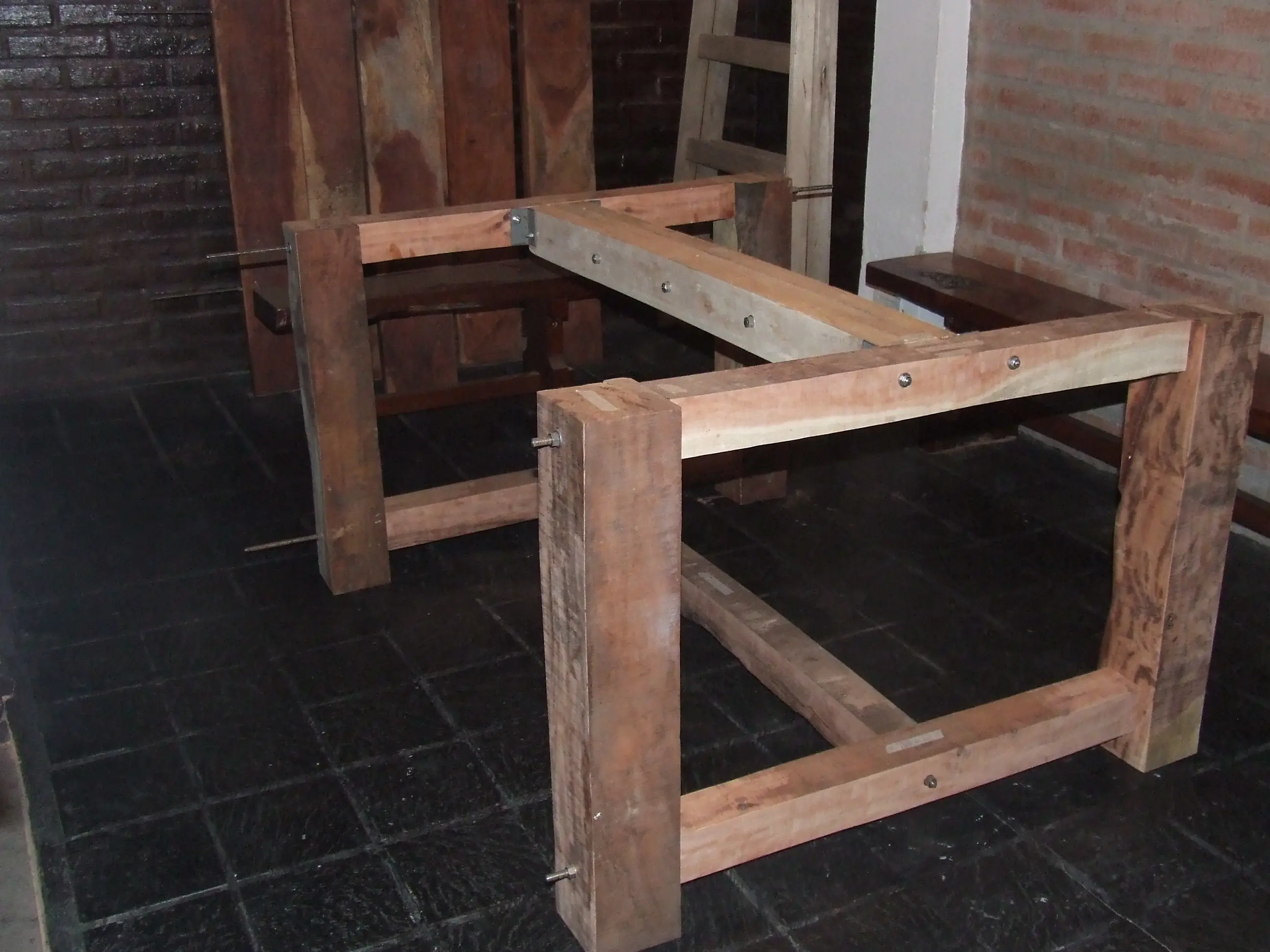

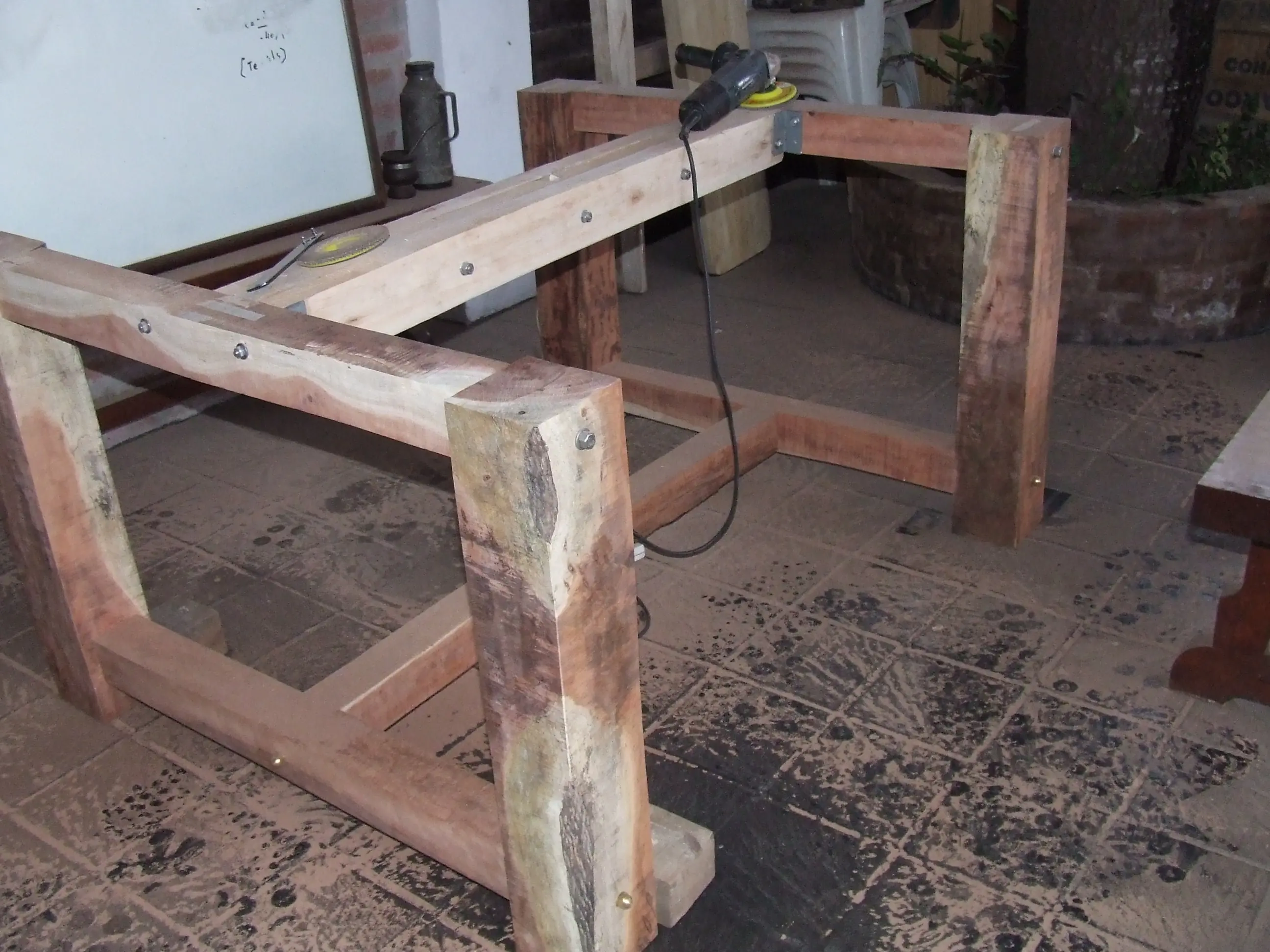

Me pongo a lijar los palos y armar la base, ya tenia todo mas o menos cociando.
Una vez armada la base, corto el excedente de varilla roscada a la medida y cambio las tuercas visibles por tuercas de bronce ciegas.

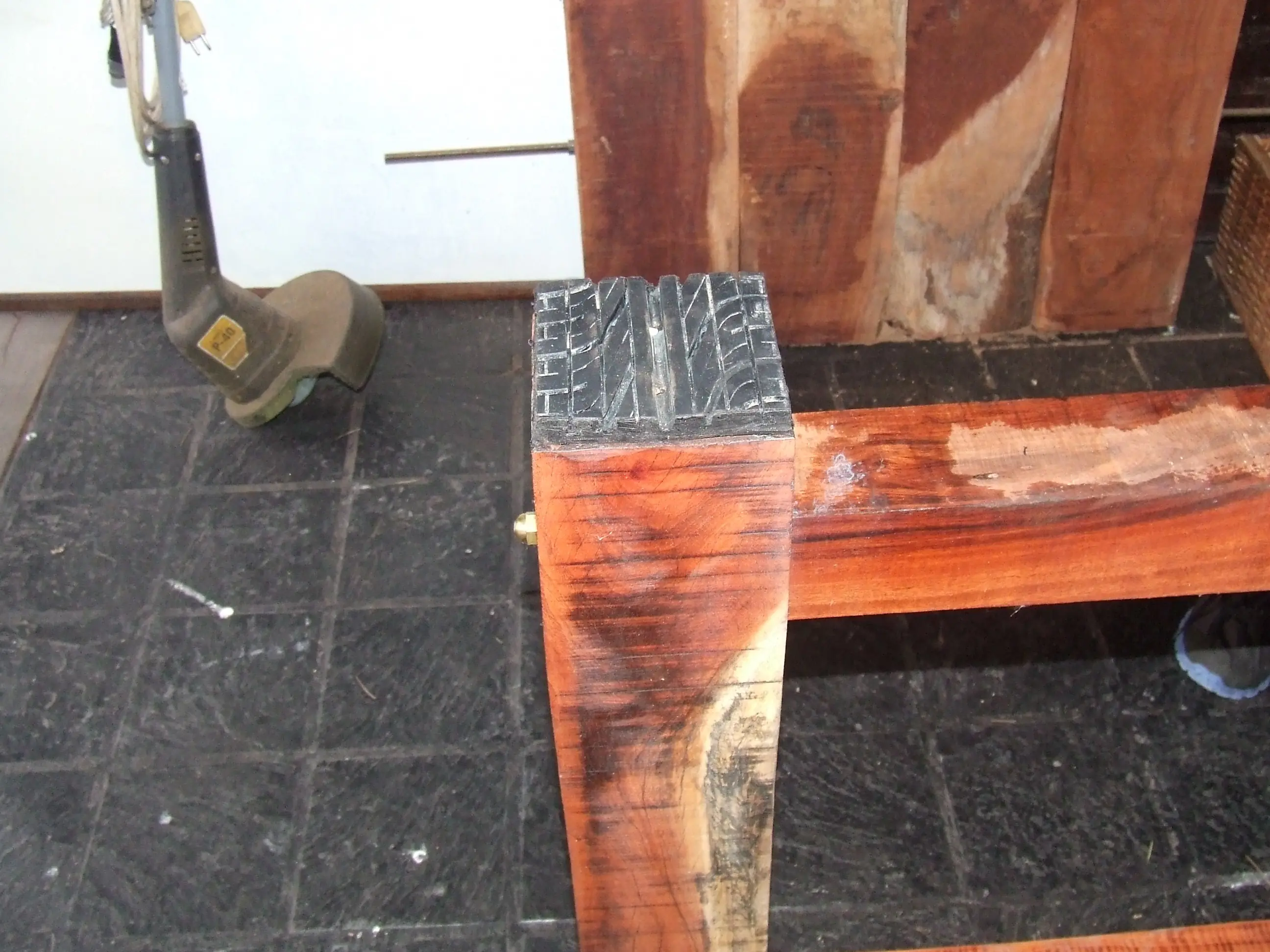

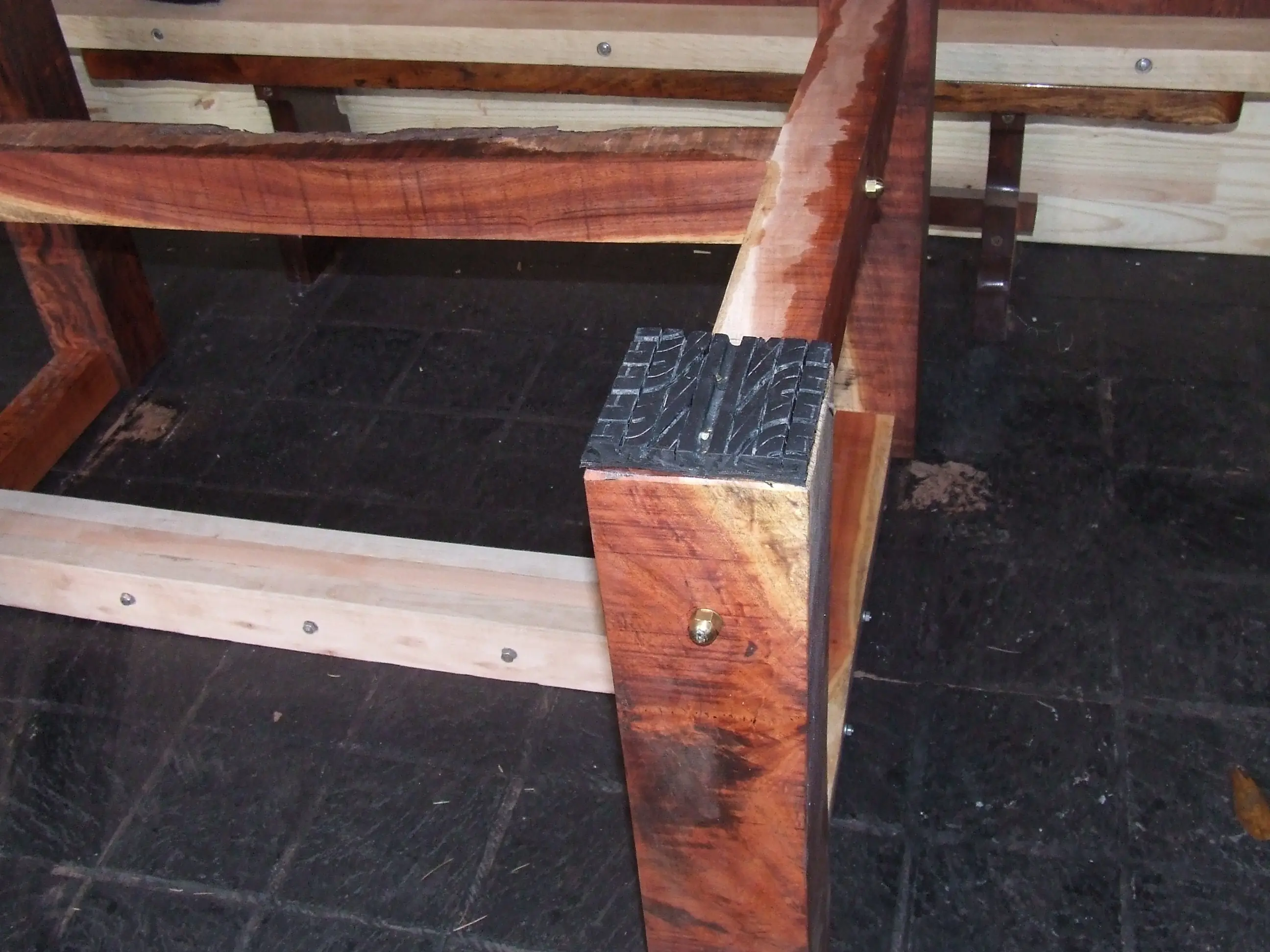

Ya tengo la base lista, le doy una dosis de matabicho y me doy cuenta que también se necesitan 2 para moverla. Asi que pienso que donde la ponga queda para siempre. Me voy a la gomería y me traigo una cubierta de las que tiran, me busco una con dibujo. Llego marco con cinta de papel cuatro cuadrados de 13 x 13 en la banda de rodadura y corto con el disco esas cuatro partes que usaré a modo de pata. Pido ayuda, la doy vuelta y le mando las partes de goma, que pego con cemento de contacto y le mando 2 clavos que quedan perdidos dentro del dibujo de la goma.
Aca puede verse detrás el conjunto de las 4 tablas esperando su base.

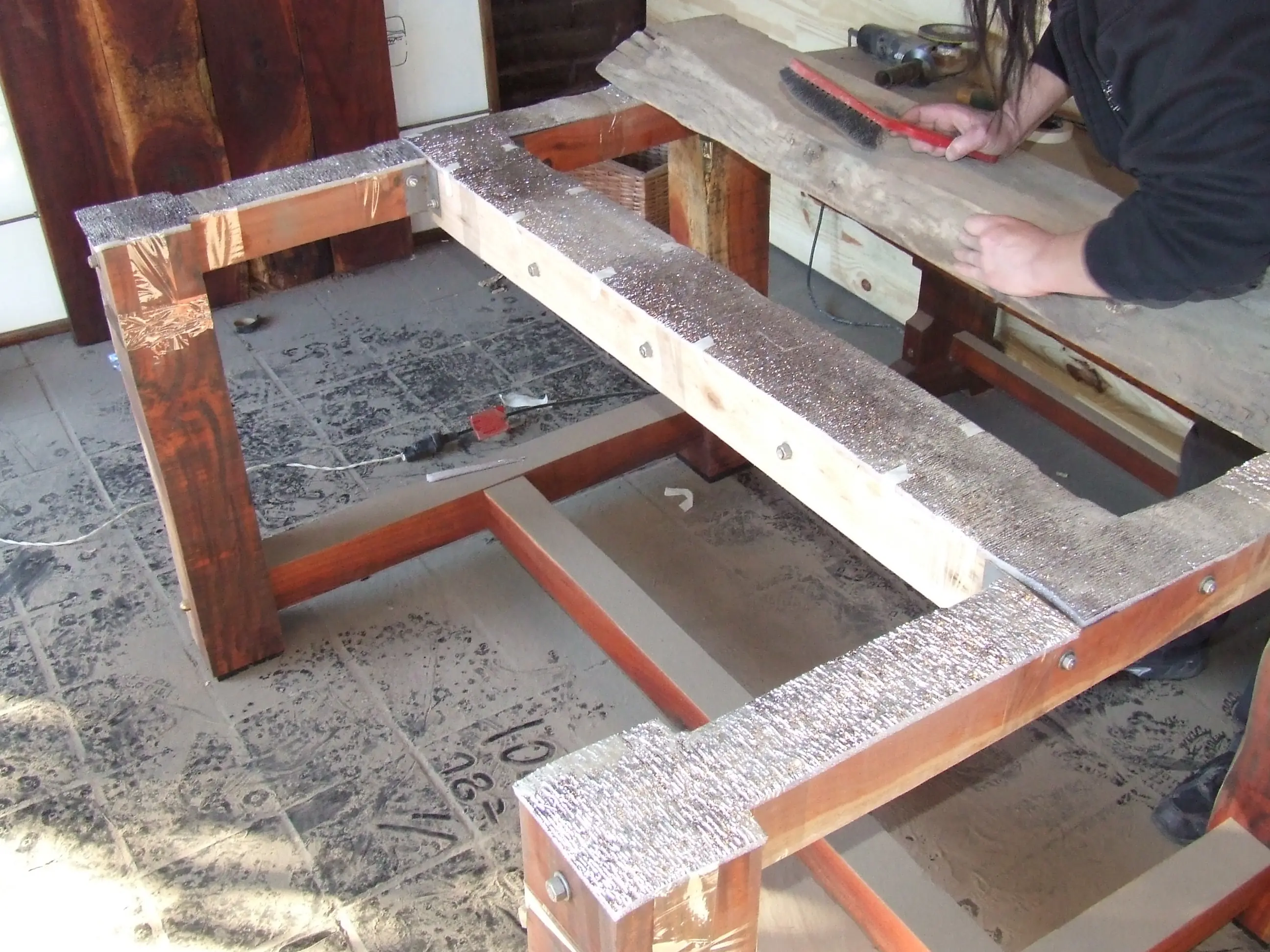

Lo próximo fue dar vuelta las patas, tomar algunas medidas y posicionarla donde quedará de acuerdo a los espacios que dispongo alrededor. Luego me fabrique un separador de aislante de techo que tenia para suplir diferencias entre los anchos de las tablas

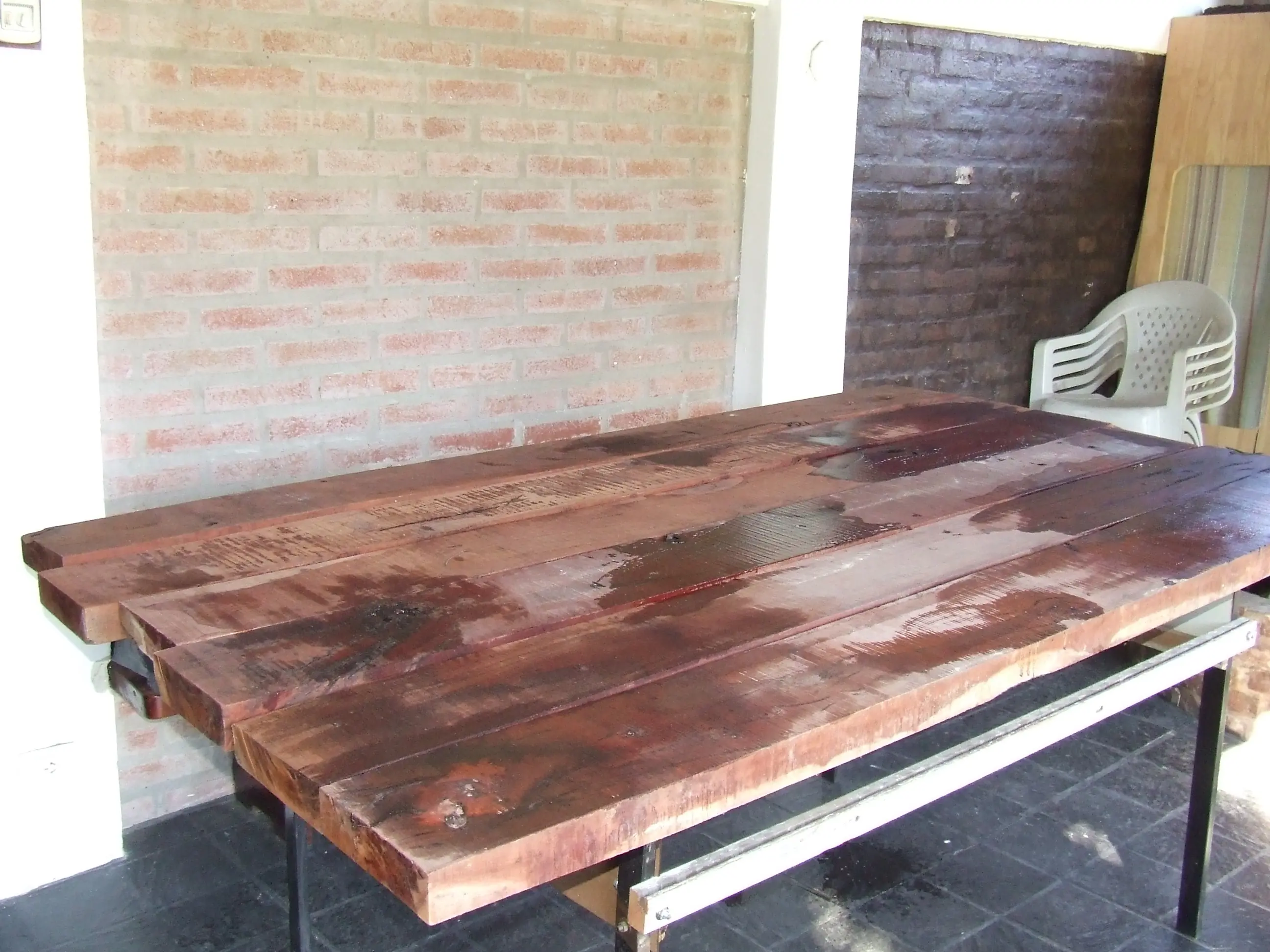

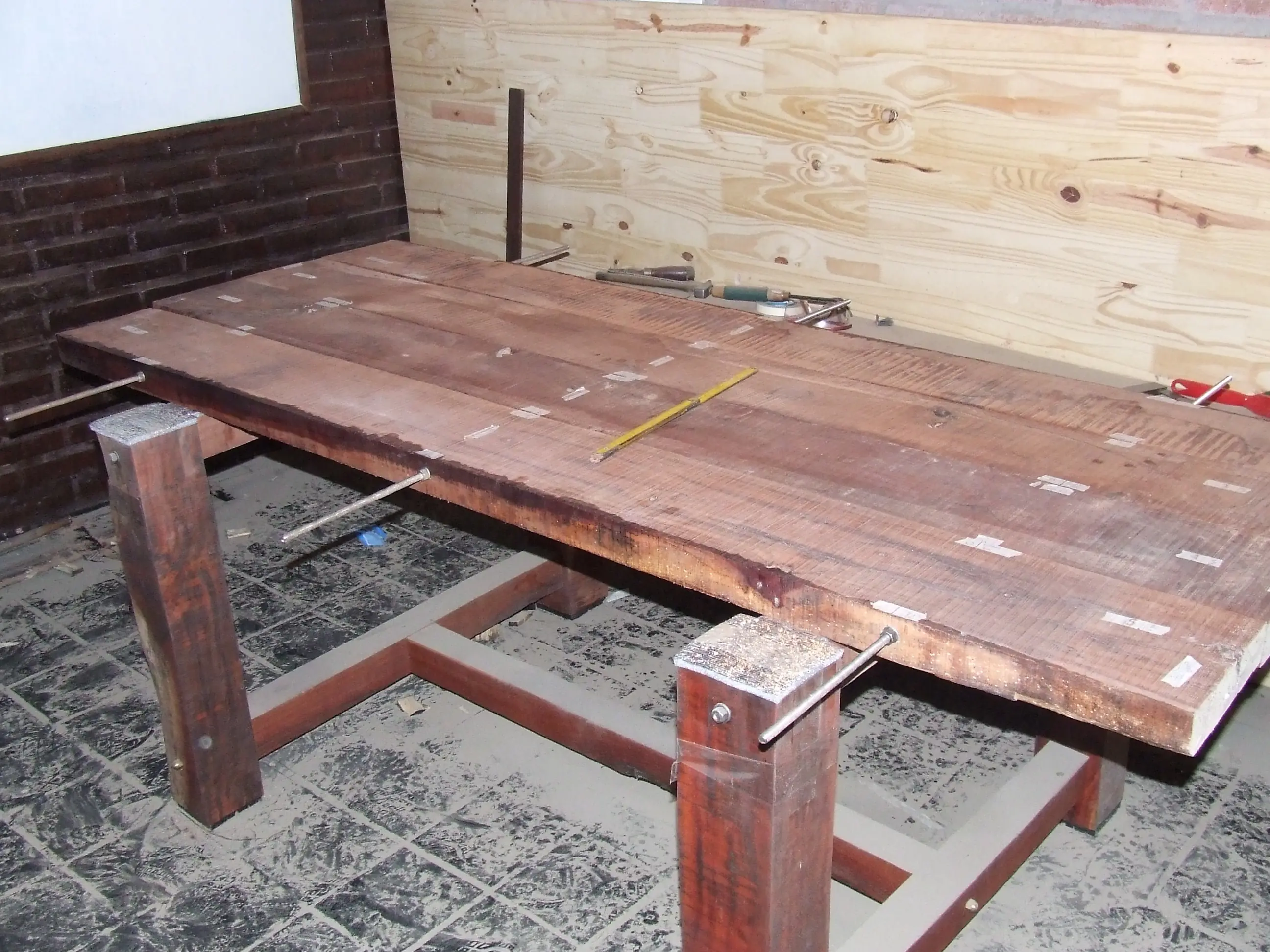

Despues le tiré arriba las tablas (las 4 que tenia armadas) y las ubique donde van. Notese todas las marcas con cinta de papel, cada unión tiene los detalles de con cual hermana, si alberga tuerca y su posición única en el conjunto.
Para terminar la labor de dia aflojé algunas tuercas y me puse a tratar de “amansar” algunas uniones.

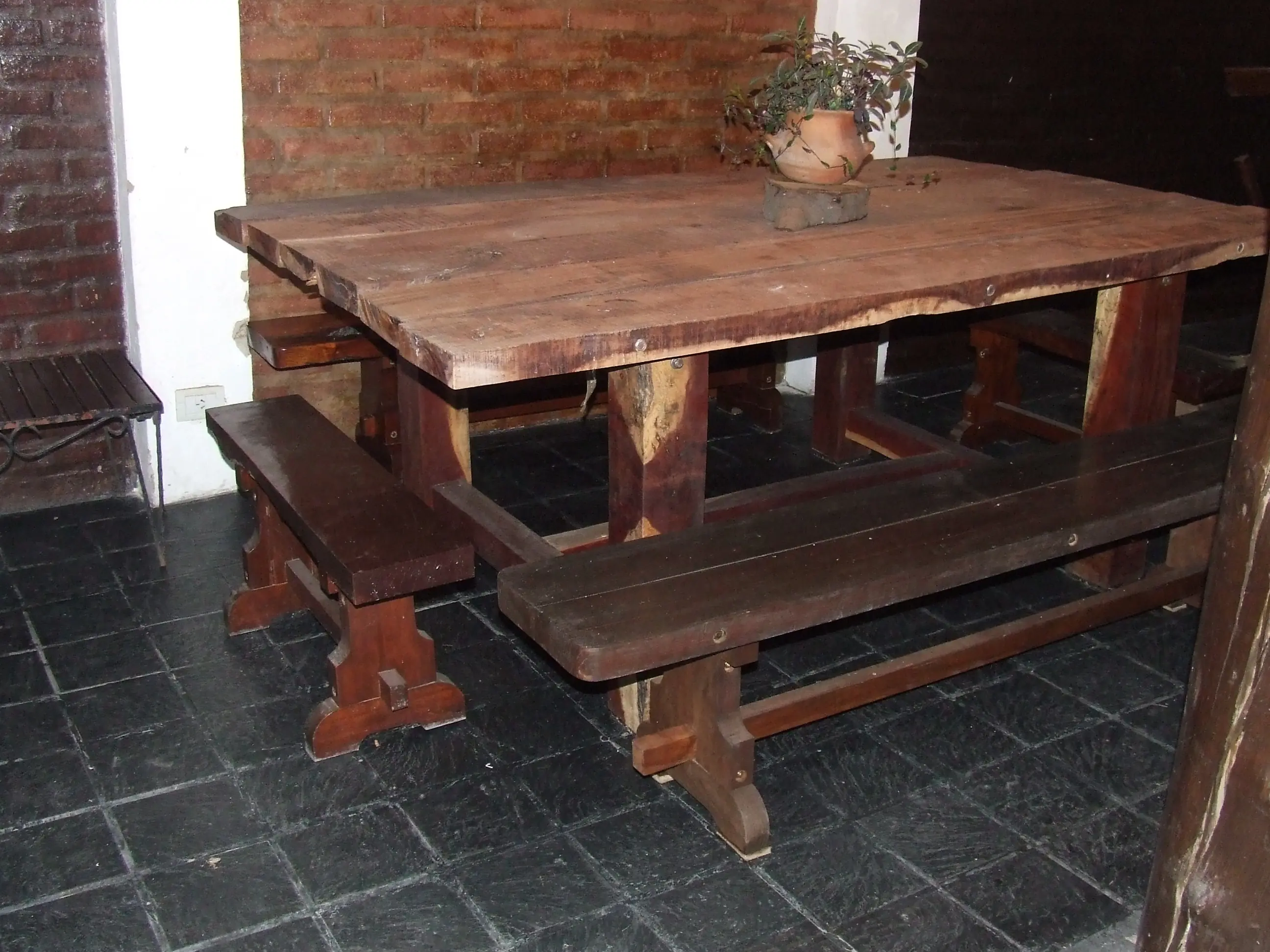

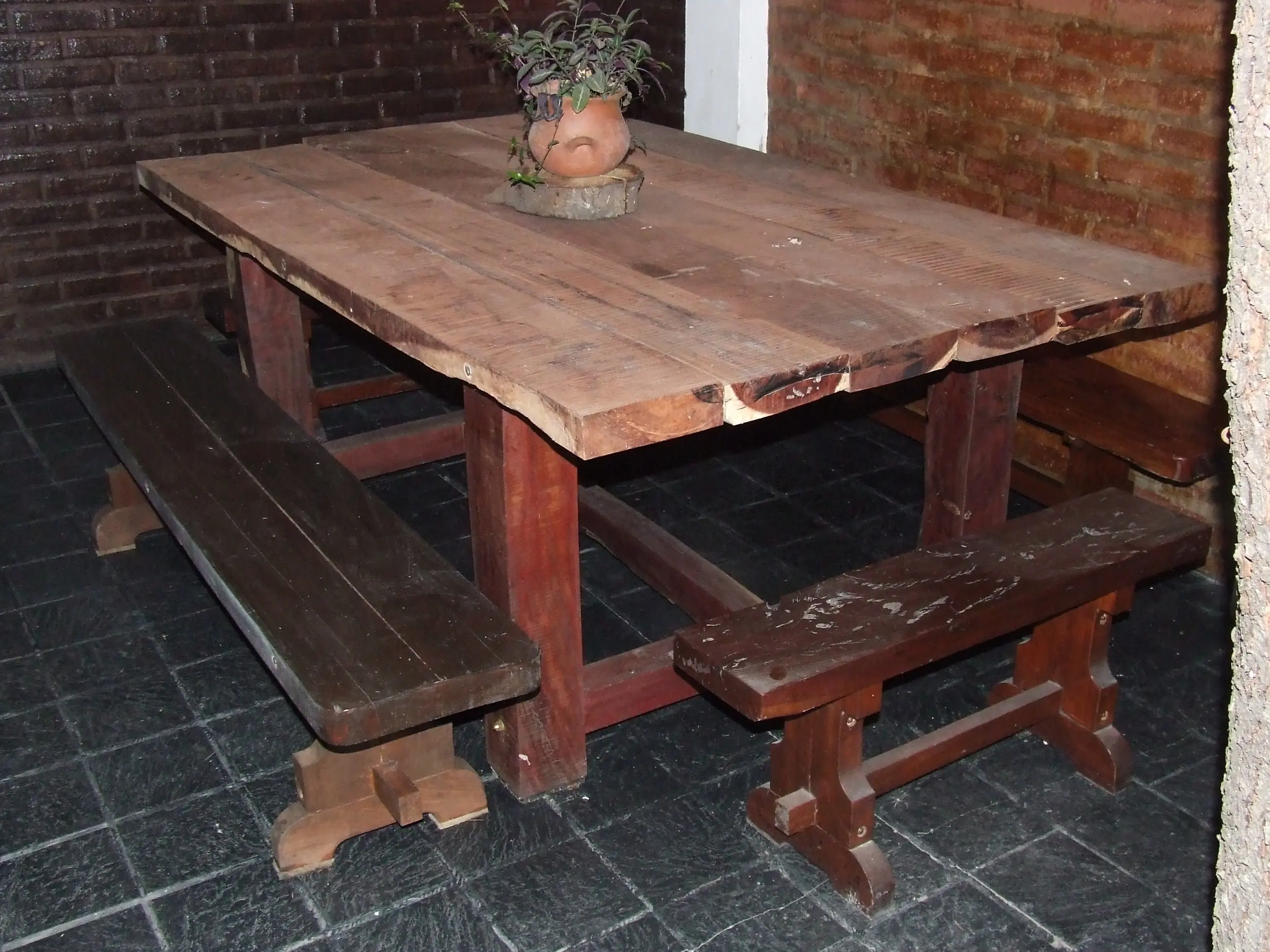

Aca un par de fotos de la mesa ya armada y en uso, con sus bancos y en el lugar definitivo.
Solo falta lijarla y plastificarla, de repente algun acomodamiento de tablas para que queden mas alineadas pero a grandes razgos asi es.
Bueno, hasta aca llegué, es el resultado de muchos fines de semana de laburo, cuando avance edito el post y vemos como queda.
