Paso 1: ¿Qué necesito? Y ¿qué necesito saber?

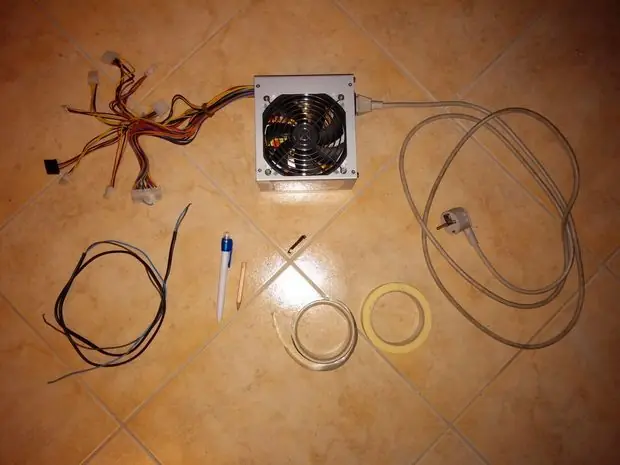

Lista de materiales:
- Cables eléctricos, como los que se utilizan para conectar los aparatos a enchufes de pared (usted necesitará dos piezas separadas de alambre)
- Una pieza fácilmente plegable del metal (puede ser realmente nada ... se hará más claro más adelante)
- Cinta adhesiva resistente al calor (no es estrictamente necesario)
- Cinta adhesiva "normal" (I utiliza cinta de papel)
- Una fuente de alimentación (fuente de alimentación, hay una en todas las computadoras de escritorio)
- Un lápiz

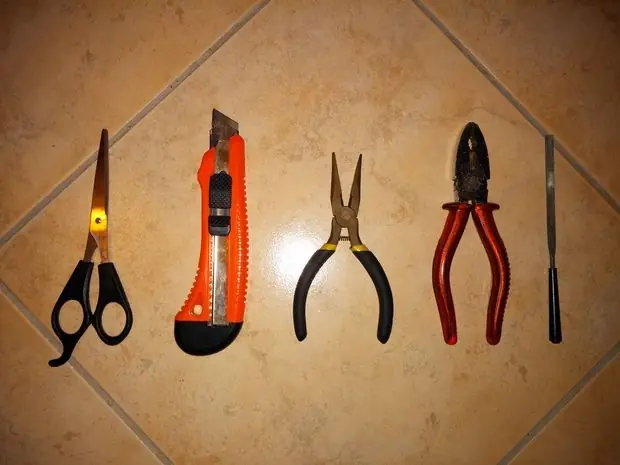

- una pluma Herramientas de mano:
- Unas tijeras
- Un cuchillo de uso
- pinzas
- Un archivo (o papel de lija, pero un archivo funciona mejor en mi opinión)
Habilidades necesarias:
- Un poco de creatividad
- Usted debe saber cómo pelar cables eléctricos Este proyecto es bastante fácil de construir, y no va a tomar mucho tiempo para completar (I gastado menos de una hora para su construcción, una vez tuve los materiales). Sin embargo, entiendo que algunas personas podrían encontrar dificultades en la recopilación de algunos de los materiales (ehm ... ¿quién te dio esa extraña caja con cientos de cables? NASA?), Si no se utiliza para basurero de buceo o no tienen un montón de basura electrónica por ahí en su dormitorio. Lo más probable es que ya tiene en su casa un viejo pc esperando sólo para usted para desmembrar y extraer la fuente de alimentación! Usted acaba tirado? Oh ... Bueno, buceo contenedor, si todavía no lo ha hecho! Basura de un hombre ... O pregunte a sus amigos, familiares, compañeros de clase (si tiene alguno). Sin duda, uno de ellos tiene una vieja computadora ya no es necesario, o sabe donde se puede encontrar lo que usted está buscando. En el improbable caso de que, después de probar todos estos métodos, usted todavía está sin una fuente de alimentación, que se puede pedir de un minorista electrónico. Por lo general tienen muchas piezas de repuesto, y probablemente estará encantado de librarse de una fuente de alimentación (si pide dinero, no deben ser codicioso en absoluto)
Paso 2: Principio de funcionamiento
si usted no cuida de esta parte o que ya lo sabes todo, usted puede saltar al siguiente paso. Ahora ... un soldador genera calor, haciendo un pase de corriente eléctrica a través de una resistencia. Eso es todo. Espera, ¿qué es una resistencia? Cuando una corriente pasa a través de cualquier material, los átomos de este material se comportan como un obstáculo para el flujo de electrones. No es lo que podemos considerar como una especie de fricción. Esta fricción o resistencia, al igual que otros tipos de fricción, genera calor. Así que parte de la corriente que fluye en cada circuito se convierte en calor, dependiendo de la resistencia del material del que está fluyendo a través de (en términos generales, los metales tienen una baja resistencia mientras que los materiales tales como vidrio o plástico tienen una alta resistencia). Este principio se utiliza ampliamente en las bombillas, hornos eléctricos y todo tipo de calentadores eléctricos en general. Para hacer un circuito de este tipo, lo único que necesitamos es algo que genera corriente y algo que convierte parte de ella en calor. En este punto, algunas fórmulas básicas podrían ayudar entender mejor: La corriente que fluye en un circuito = voltaje del generador (s) / Resistencia total del circuito o i = V / R Esta fórmula le permite calcular la cantidad de corriente fluirá a través de un circuito. Vamos a hacer un ejemplo: tenemos una pila AA, que da salida a 1,5 voltios (esta es la unidad de tensión), y conectamos los dos postes con un alambre de metal con una resistencia de 1 Ohm (esta es la unidad de la resistencia). No consideramos que la resistencia de los materiales de la batería, que suele ser muy baja. La corriente que fluye a través de este circuito será de aproximadamente 1,5 V / 1 Ohm = 1,5 amperios (la unidad de corriente). Es importante notar que si queremos aumentar la corriente que fluye en nuestro circuito, tenemos que reducir la resistencia en el circuito o aumentar la tensión del generador. Y aquí es otra fórmula: Potencia disipada por un material que tiene una resistencia = tensión aplicada a este material * La corriente que fluye a través de él o P = V * i Esta fórmula permite a averiguar más o menos la cantidad de calor una pieza de cualquier material emiten (potencia disipada es directamente proporcional al calor generado). Vamos a calcular cuánta energía se perdiendo el hilo metálico conectado a la batería: 1,5 V * 1.5 A = 2,25 W (vatios, la unidad de potencia) Con el fin de aumentar el poder perdido y el calor generado, tenemos que aumentar la tensión o la corriente, o ambos. Ok, tal vez sólo estoy friendo tu cerebro con no tan útil matemáticas. Como una fuente de alimentación que vamos a utilizar, así, la fuente de alimentación. Y como un material resistente (que será nuestro consejo) vamos a utilizar grafito. Como se indica por photozz en su instructable, el grafito es un material muy bueno para ser utilizado como una punta de soldador, debido a que tiene una resistencia baja, pero no demasiado bajo una resistencia, que se descompone a muy altas temperaturas (Wikipedia dice que cerca de 3500 ° C), es muy fácil de encontrar (ehm ... lápices) y muy fácil de limpiar, así (la soldadura no se pega al grafito). Y parece volver fría en un tiempo muy corto si se compara con una punta de metal. Nuestro circuito se verá como lo dibujé en la imagen. Vamos a conectar un cable a la fuente de alimentación y un extremo de la punta, y otro cable a la fuente de alimentación y el otro extremo de la punta, con el fin de hacer un flujo de corriente a través de él
Paso 3: Hacer una punta
En primer lugar, tomar el lápiz.
En segundo lugar, tomar el cuchillo.

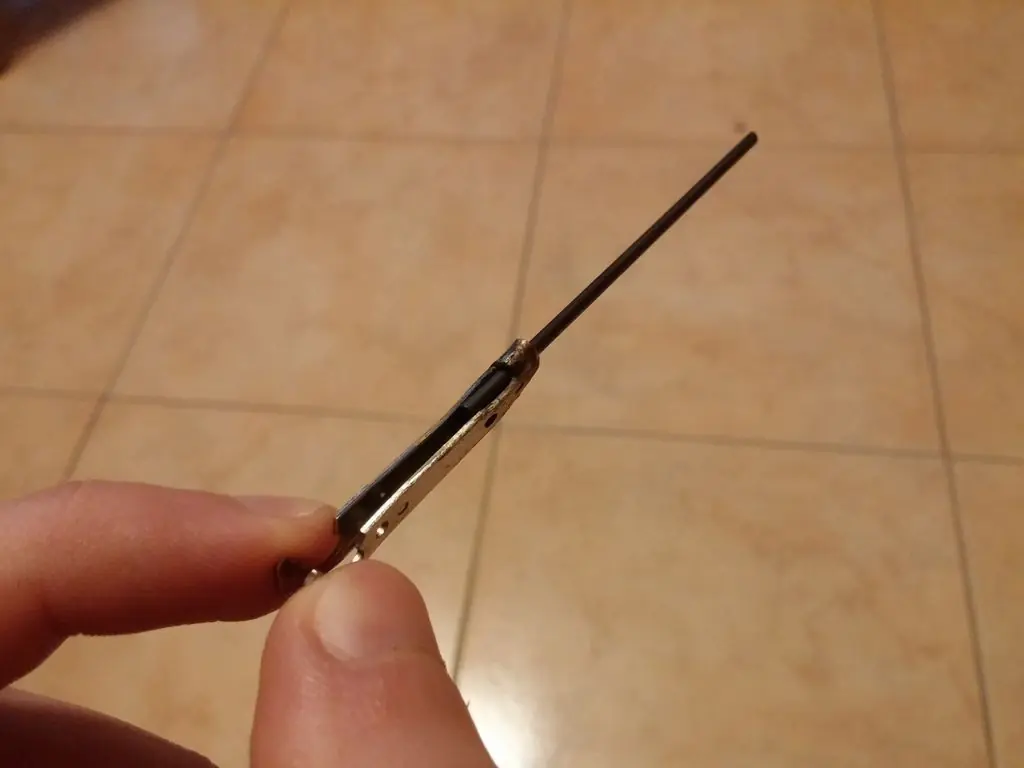

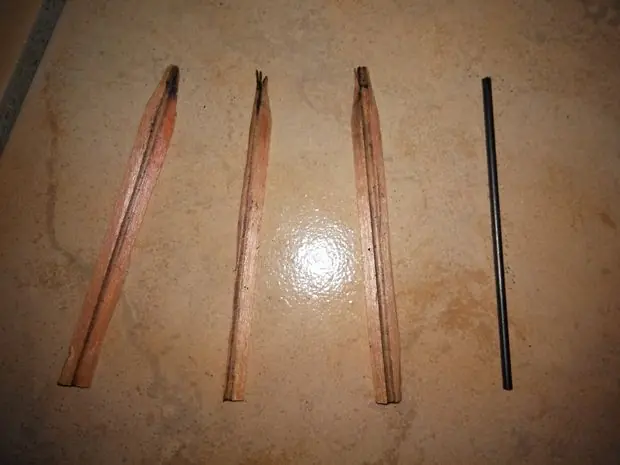

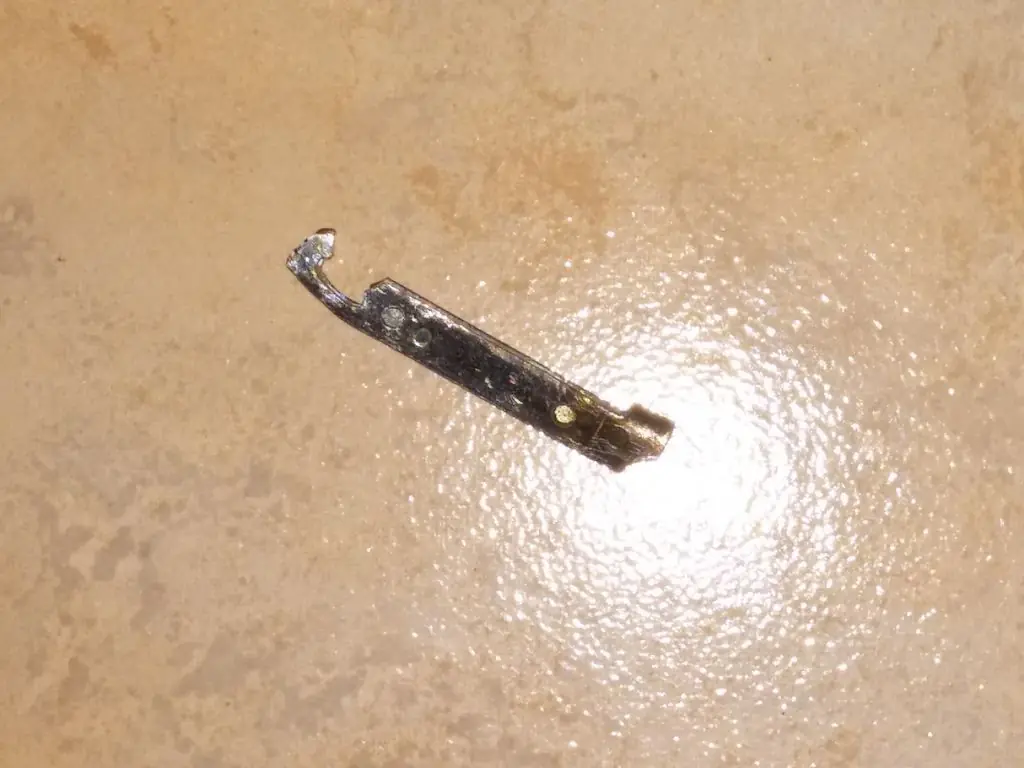

En tercer lugar, cortar el lápiz como se muestra en la primera imagen. Repita el procedimiento en los otros lados del lápiz hasta que el grafito sale de la madera. Es muy importante que el grafito no sale en decenas de piezas pequeñas, así que ten cuidado. Ahora tenemos el grafito. Pero ¿cómo podemos mantenerla? Aquí viene muy bien la pieza genérica de metal. Podría ser una (preferiblemente de espesor) de alambre, o una placa, o una extraña pieza de forma extraña (como el que usé ... era el núcleo de un electroimán, que se encuentra en uno de esos relojes de pared baratos). Los únicos requisitos son que puede ser doblada para sostener el grafito de manera constante, y tiene un extremo que se puede envolver en alambre eléctrico. Usa tu fantasía.
Paso 4: El titular de la punta
En ese momento yo no tenía ninguna alternativa, por lo que utiliza un lápiz para mantener la punta, y descubrí que funciona bastante bien (sin embargo, algunos plásticos pueden derretirse o emitir humos tóxicos cuando se calienta demasiado. Preste atención a esto).
En primer lugar, retire las piezas internas (primavera, de cartucho, pequeños componentes de engranaje) de la pluma. Nosotros no los necesitamos.
En segundo lugar, retire la tapa. Usted tendrá que desmontar, cortar o romperlo, dependiendo de la pluma que esté utilizando. Tenga en cuenta que a través de este agujero pasará un alambre.
En tercer lugar, dar una mirada cuidadosa a la pieza de metal con el grafito. Usted debe ponerlo donde estaba la punta de la pluma. Utilice el archivo o cortar la pluma en cualquier forma que usted necesita, es que la pieza de metal puede insertarse lo importante en la punta de la pluma era.

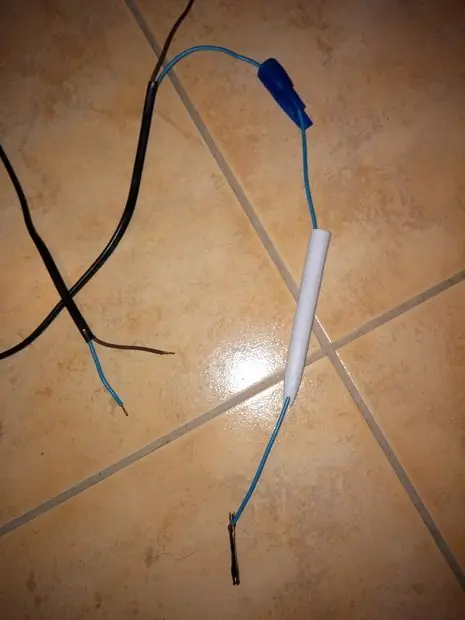

Hecho esto? Todavía no? Tal vez usted va a pasar mucho tiempo pensando en la manera correcta de hacerlo. Cuando haya terminado, simplemente crea un cable eléctrico pasar a través de la pluma, envuélvalo alrededor de un extremo de la pieza de metal y asegúrese de que ganó ' t desconexión (lo mejor sería que soldar ellos, pero supongo que no tienes un soldador de trabajo). Ahora inserte la pieza de metal en la pluma ... et voilà! Aquí está su soporte de la punta. Usted podría envolver la punta en cinta resistente al calor, pero no es obligatorio hacerlo.
Y sí, mi pedazo de grafito es demasiado largo, pero vamos a cortar más tarde
Paso 5: Conexión de todo para la PSU

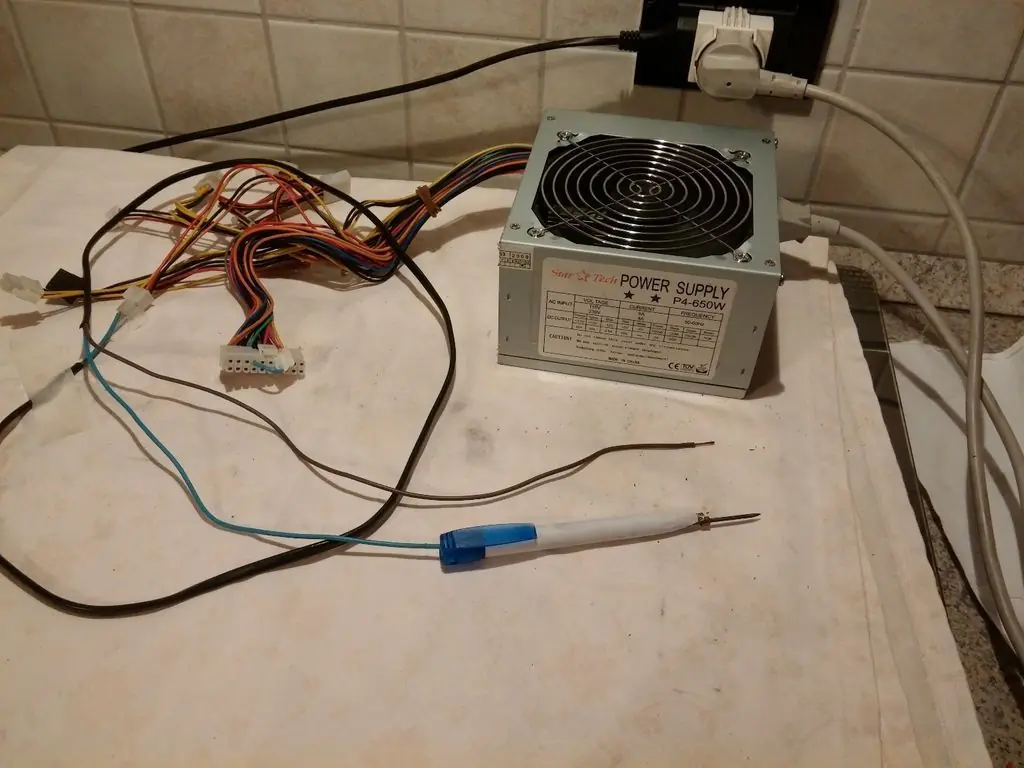

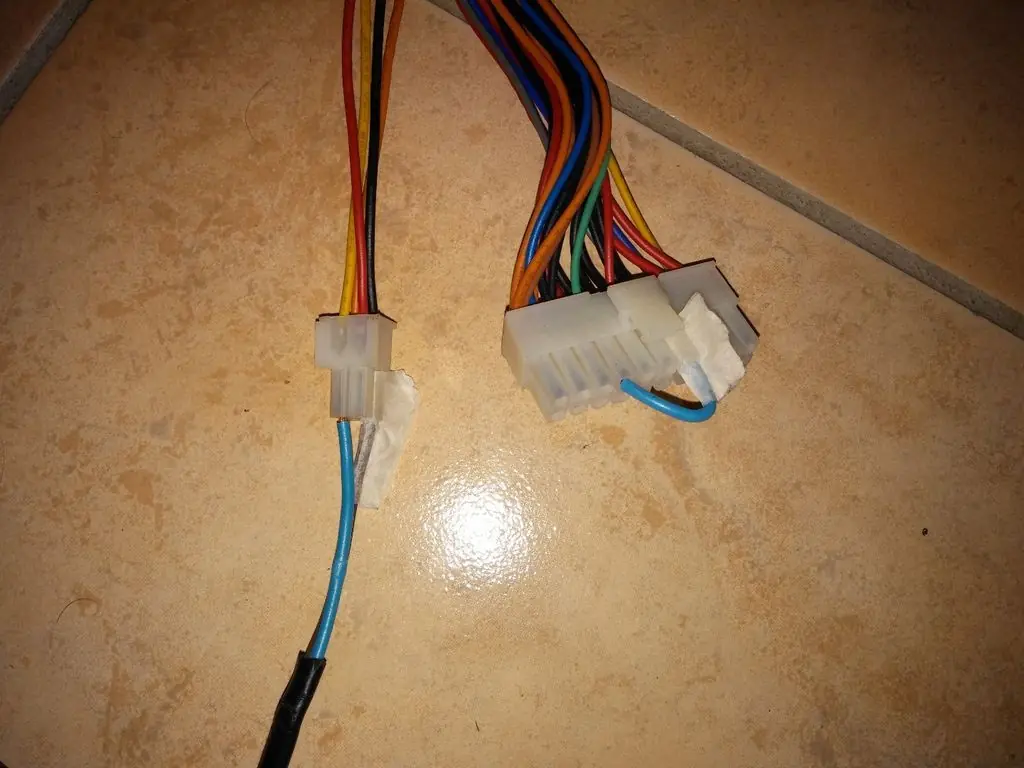

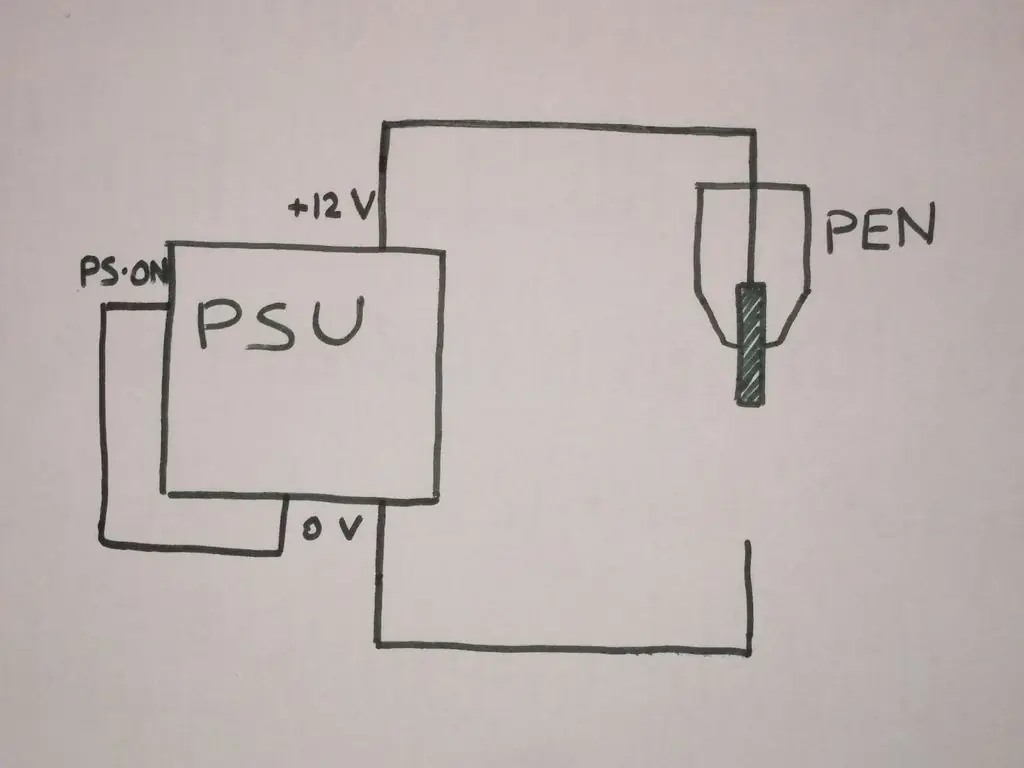

¿Cansado? Las buenas noticias son que la parte difícil acaba de terminar. En este punto, se debe estar en la situación que se muestra en la primera imagen. Ahora todo lo que necesitamos hacer es alambre de la punta a la PSU, que no es complicado en absoluto, a pesar de los cientos de cables que salen de esa caja. En un lado de la fuente de alimentación no debe haber una leyenda con todos los cables colores explicaron. Por lo general, el carril que da salida a 12 voltios es de color amarillo, 5 voltios es de color rojo y 3,3 voltios es de color naranja, pero no siempre es así. Hay otros colores y los rieles, pero nosotros no los necesitan. Y hay GND, o suelo, que es 0 voltios. Esto es importante porque vamos a conectar un cable a la misma. Ahora mira el amperaje (la corriente máxima que puede dar salida). La mayoría de las fuentes de alimentación tienen el amperaje suficiente para permitir el paso de corrientes muy altas a través de su punta, para que pueda elegir el que sea ferroviario que quieras (si, cuando todo está hecho, la punta no se calienta, puede simplemente trasladarse a otro carril con un mayor tensión, recuerda la primera fórmula? Con el fin de aumentar la corriente tiene que aumentar la tensión o disminuir la resistencia, lo que significa que cortar el grafito, ya que con una pieza más corta la resistencia será menor). En mi PSU utilizo un carril de 12 V que puede salida 30 A. Volviendo al cableado de la fuente de alimentación, una vez que haya elegido su carril tendrá que conectar el cable conectado a la pluma para que el ferrocarril (elegí 12 V, y por eso conectado a un cable amarillo), el otro cable a tierra (dejar el otro extremo de este cable gratuita, pronto voy a explicar por qué), y se envuelven en cinta, o no, pero envolviéndolos los mantendrá más bien conectada (envolví sólo el cable conectado a GND, porque cuando necesito diferentes voltajes puedo cambiar ferrocarril sin desenvolver el otro cable). Ciertos PSU no se enciende cuando está enchufado. Necesitan otro cable a conectar. El control en la leyenda, usted debería ser capaz de encontrar un carril llamado "PS-ON", por lo general de un color extraño como verde claro. Que el alambre debe ser conectado a GND. Puede hacerlo con un puente, o usted puede poner un interruptor para apagar la fuente de alimentación sin desenchufarlo. Personalmente, yo prefiero usar un puente y desenchufarlo. Y envolver al menos un extremo en la cinta, con el fin de mantenerlo firme. La situación final se muestra en la última imagen.
Paso 6: ¡Hágase la luz!

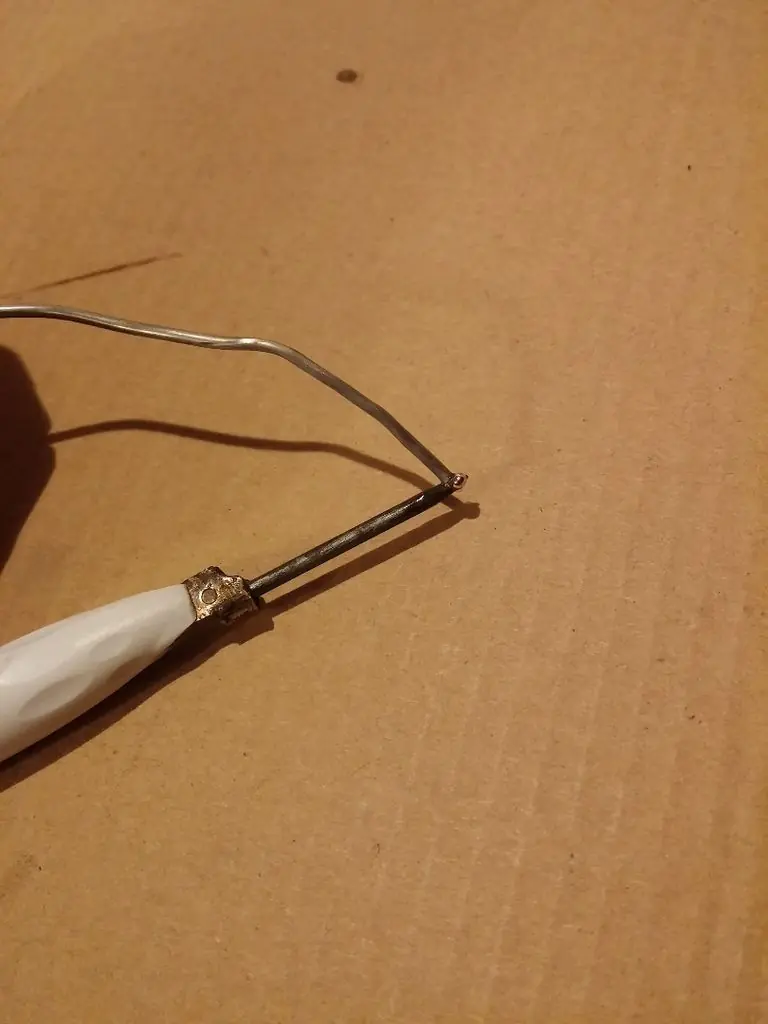

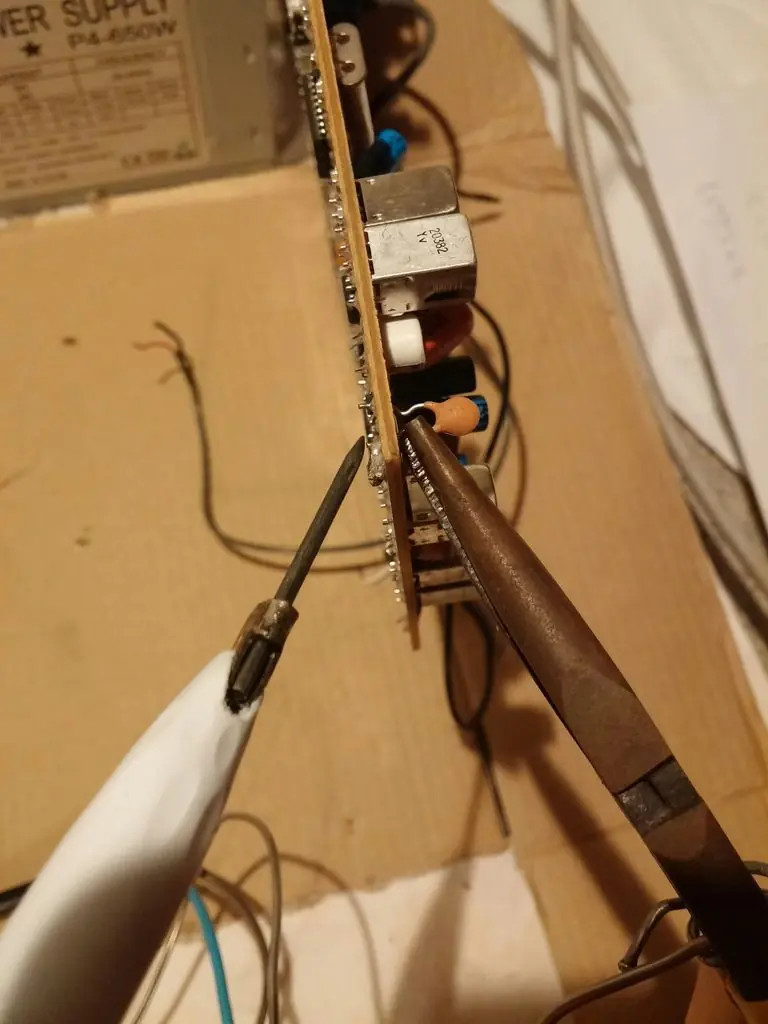

Ahora su soldador se cumpla! Para calentar la punta, sólo tiene que tocar el grafito con el extremo libre del cable conectado a GND (por eso hemos dejado libre). Se calentará el tiempo que lo mantiene en contacto con el alambre. Usted podría pensar que esto es un inconveniente, pero adjuntar este cable a la soldadura ... y usted tiene un hierro funcional que mantiene caliente sólo cuando la soldadura es tocar el grafito punta (retornos de grafito frías en segundos). La seguridad ante todo! O usted podría unir el cable a un destornillador o unas pinzas, y tienen un desoldador grosero (tirar de un pin con las pinzas mientras se toca con el grafito el punto en que se suelda). Otra gran ventaja de utilizar grafito es que se le puede dar forma con bastante facilidad: usted puede hacer una punta plana, una punta muy afilada ... las posibilidades son infinitas!
Paso 7: Algunas advertencias finales
1. Burning en (nunca mejor dicho!) La primera vez que utilice el oso soldador en cuenta que, junto con el grafito, también hay una cierta cantidad de pegamento. Que sea calentar poco a poco, porque verá muchas cosas extrañas suceden ... el grafito podría empezar a emitir humos (es el pegamento de evaporación), o burbujas podría aparecer en el mismo (es decir, el punto de ebullición de cola), o podría agrietarse ( eso es debido a pequeñas burbujas de pegamento atrapados en el interior, que se expanden muy rápidamente y rompen el grafito). 2. No lo haga resplandecer Si se toca la punta con su cable de más de una docena de segundos (pero depende de la pieza de grafito que utiliza, el ferrocarril, etc.) se debe comenzar a emitir luz. Nunca llega a este punto, ya que el plástico de la pluma podría emitir humos tóxicos, su grafito podría deformarse, y el material que se está trabajando será destruida con seguridad. 3. Hay lápiz y lápiz Desde mi experiencia personal, he notado que algunos tipos de grafito son más conductor que otros. Lápices de alta calidad como Staedtler (sí, estoy tan loco que descuarticé un lápiz Staedtler) son la forma más conductivo que los de baja calidad (quizás debido a una pequeña cantidad de pegamento?). No olvides esto cuando se cambia la punta. Una nueva pieza de grafito procedente de otro lápiz puede calentar muy rápidamente, en comparación con la anterior. Y me avisan de lápices de muy baja calidad: tienden a explotar tan pronto como se calienta ellos. Tenga cuidado y les calientan muy, muy lentamente, con el fin de permitir que las toneladas de pegamento que ponen en evaporan suavemente. Pero a veces, pueden explotar todos modos. 4. He visto una gran chispa y mi PSU ha dejado de funcionar! Una cosa que debes saber es que cada fuente de alimentación tiene una protección contra la sobretensión, que se apaga la fuente de alimentación si en un carril se detecta una corriente que excede el amperaje máximo de ese ferrocarril. Esta es sólo una protección temporal: después de algunas decenas de segundos la PSU volverá a trabajar (sin embargo, usted podría necesitar desconecte y reconecte él). Si esto sucede tan pronto como se toca el grafito con el alambre / soldadura / herramienta, la resistencia de ese pedazo de grafito es demasiado bajo. Mover a un carril con un amperaje superior, si es posible, o usar un pedazo de grafito más larga. 5. Traté de soldar un componente de la junta de mi amplificador de € 1500 y no funciona más ... Bueno, si lo hace este tipo de obras, es bastante seguro que ya sabes, pero este tipo de soldador no es conveniente para operaciones delicadas. Si toca accidentalmente un componente en un tablero con la punta, y otra parte de la tabla con el cable, la corriente va a tratar de fluir a través de la junta, freír cualquier componente que no ha sido diseñado para trabajar con corrientes o tensiones tan altas. Tienes que tener mucho cuidado con lo que tocas, y si perder el tiempo con € 1.500 amplificadores usted debe comprar una estación de soldadura decente. Mi instructable acabados que aquí. Espero haber sido lo suficientemente claro para ser entendido, si no no dude en decírmelo. ¡Nos vemos en el próximo proyecto!
