Hola a todos..! Lo que en esta oportunidad les traigo es una interesante luz estroboscopica ideal para animar una fiesta, un evento, decorar un boliche o bien un negocio.
# Diferencias y Ventajas Respecto a Strober Halógenos
Strobers Halogenos
-Funciona a baja frecuencia dada la inercia de los filamentos del tubo de xenon que poseen.
-Trabajan a elevada temperatura (Superiores a los 5000°k).
-Son poco eficientes (gran parte de la potencia es disipada en forma de calor)
Strober con Leds
- Pueden trabajar a frecuencias elevadas.
- Los leds no toman significantes niveles de temperatura (no calientan)
- Alta eficiencia (mayor al 90%)
- Este proyecto No Precisa Transformador (se alimenta de la red electrica)
- Posee Componentes de facil adquisicion y no son caros.
IMPORTANTE
Gracias al usuario
@ por la observacion sobre la necesidad de concientizar acerca de los riesgos que conlleva manipular tensiones elevadas sin la debida precaucion.
Les pido encarecidamente que si no tienen conocimientos de electricidad o electronica les recomiendo que pidan ayuda a personas capacitadas.
# Principio de Funcionamiento

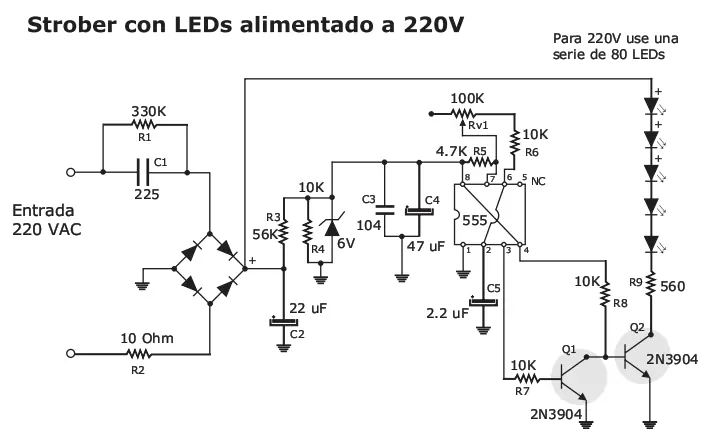

Este sistema de luz estroboscópica se alimenta con una fuente simple diseñada sin transformador. Incorpora un circuito que limitan la corriente a unos 60 miliamperios, el cual es rectificado por medio de un puente de diodos y un condensador.
Como el voltaje es alto (unos 310v), se reduce a 6 voltios por medio de un diodo zener con su respectiva resistencia de polarización. Esta resistencia debe ser a 5W, ya que disipa bastante calor. Su valor en ohmios depende del voltaje de la red pública de su pais. Si tenemos un voltaje de 120VAC, debe ser de entre 22K, hasta 39K, y si el voltaje es de 220VAC, deberá ser de entre 33K y 56K.
Si quieren mas informacion acerca del funcionamiento entren aqui
#Circuito Impreso
Les dejo el link del pcb de la pagina construyasuvideorockola
#Lista de Componentes
Transistores
-Q1 2N3904
-Q2 = Q1
Resistencias
-R1 330KΩ (330.000Ω) Naranja-Naranja-Amarillo-Dorado, Pueden usar de 100K a 470K
-R2 10Ω Marrón-Negro-Negro-Dorado a 1W

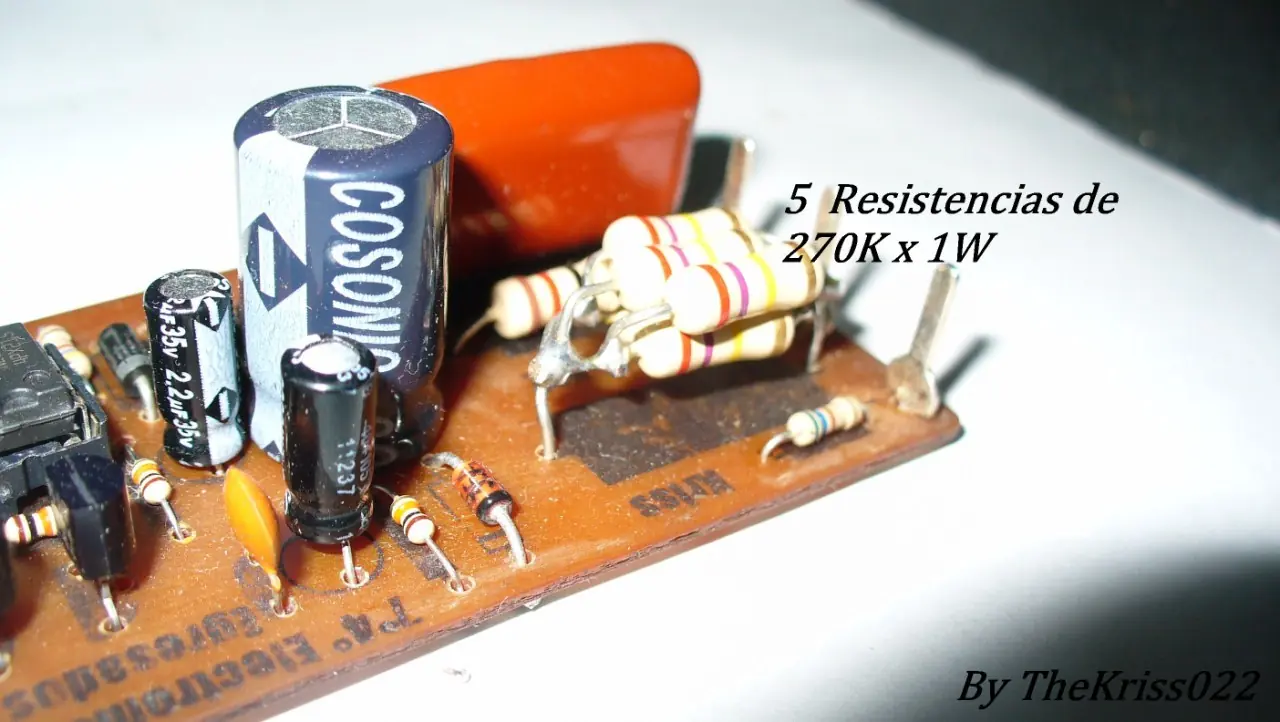

-R3 de 47K y 68K a 5W (Como no consegui, coloque 5 Resistencias de 270K de 1W en paralelo. 270/5=54K)
-R4 10KΩ (10.000Ω) Marrón-Negro-Naranja-Dorado
-R5 4K7Ω (4.700Ω) Amarillo-Violeta-Rojo-Dorado
-R6, R7 y R8 = R4
-R9 560Ω Verde-Azul-Marrón-Dorado
Condensadores
-C1 2.2 uF (micro-faradio) [225] poliéster a 250 voltios
-C2 22 uF Electrolitico a 350 voltios
-C3 0.1 uF (104) cerámico o poliéster
-C4 47 uF Electrolitico a 25 voltios
-C5 2.2 uF Electrolitco a 25 voltios
Varios
-IC NE555 con zócalo 2x4

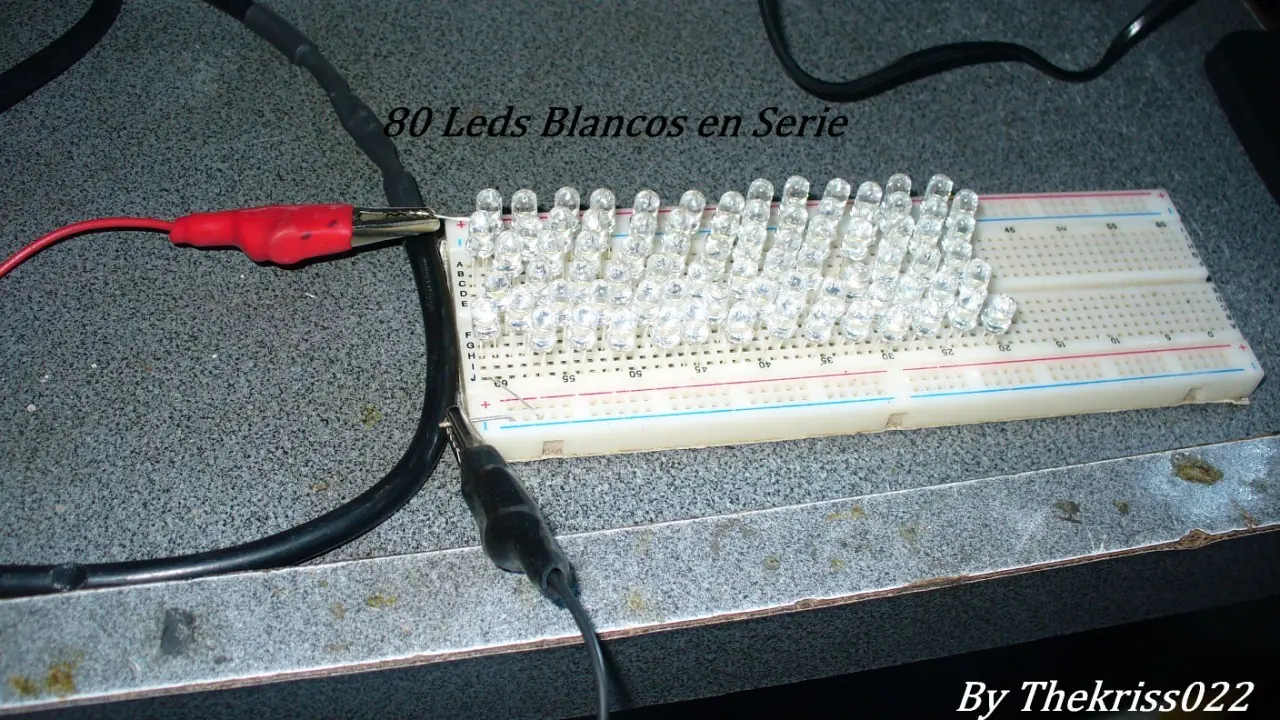

-80 LEDs blancos de 5mm o 4.8 mm.
-4 diodos 1N4007(o un puente de diodos si piensa hacerlo en el protoboard)
-1 diodo zener de 6 voltios 1W
-1 potenciómetro de 100K
-Cables para las conexiones
Opcional
-Interruptor
-Chasis o gabinete

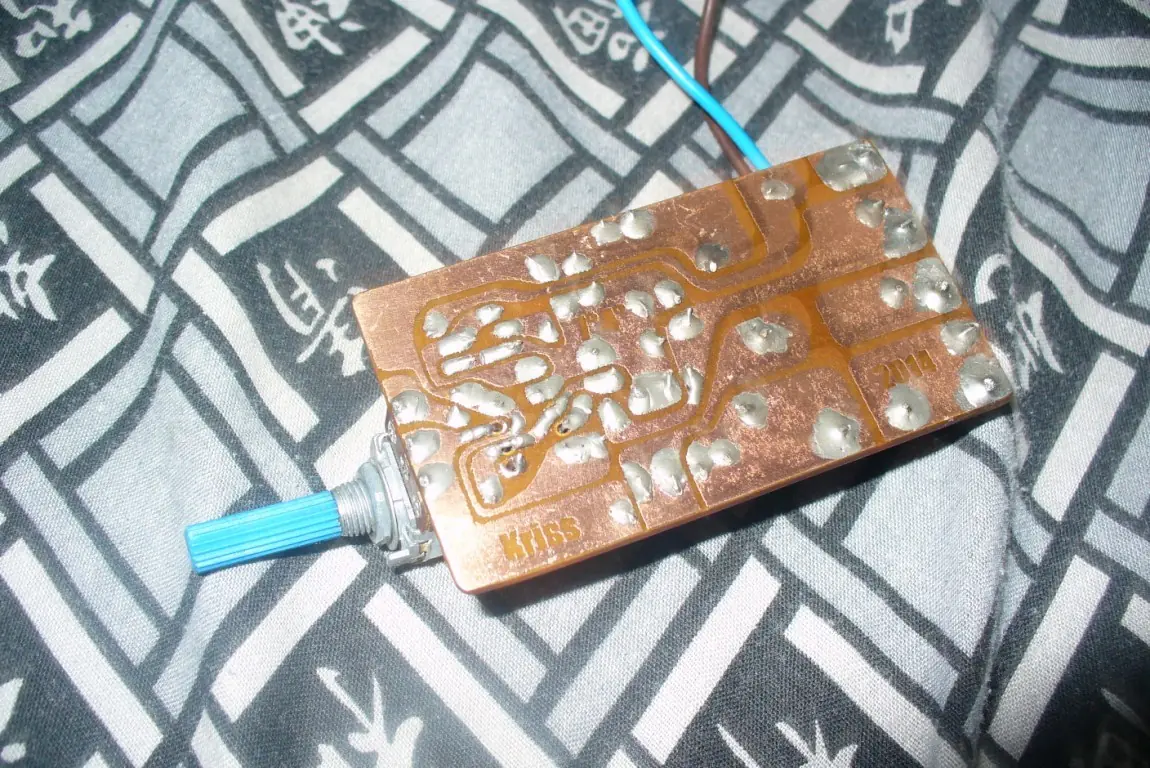

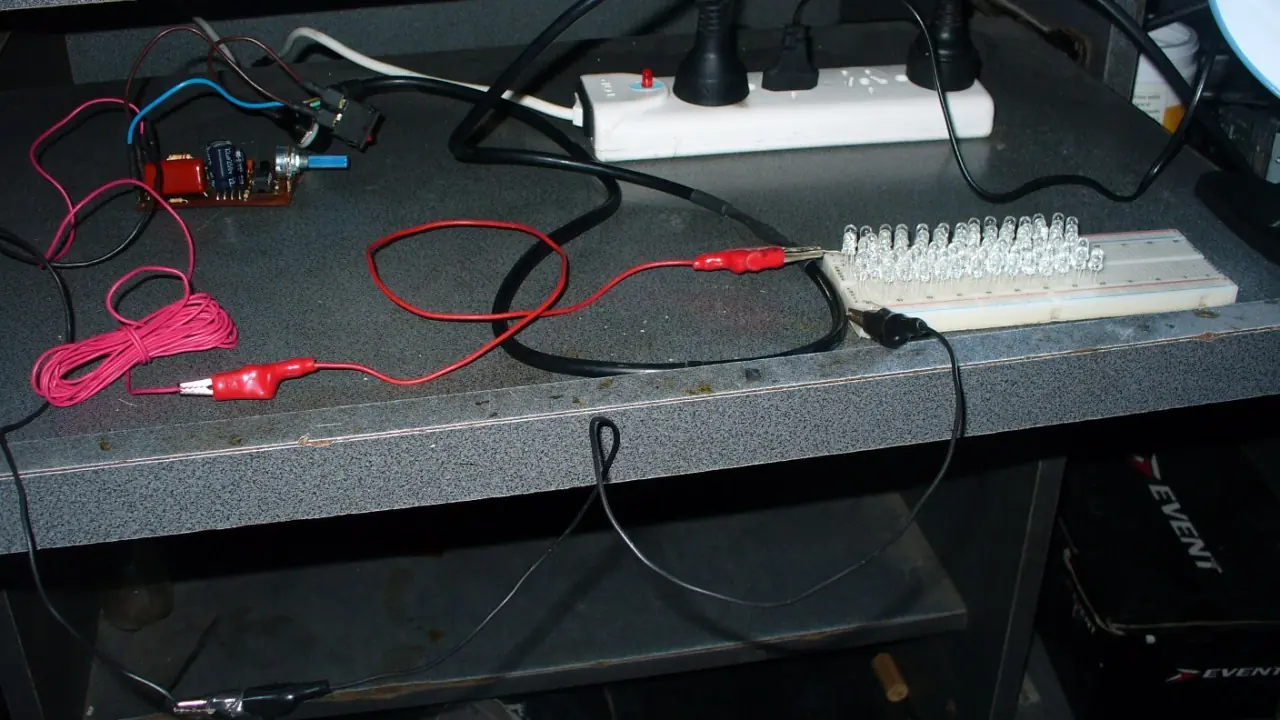

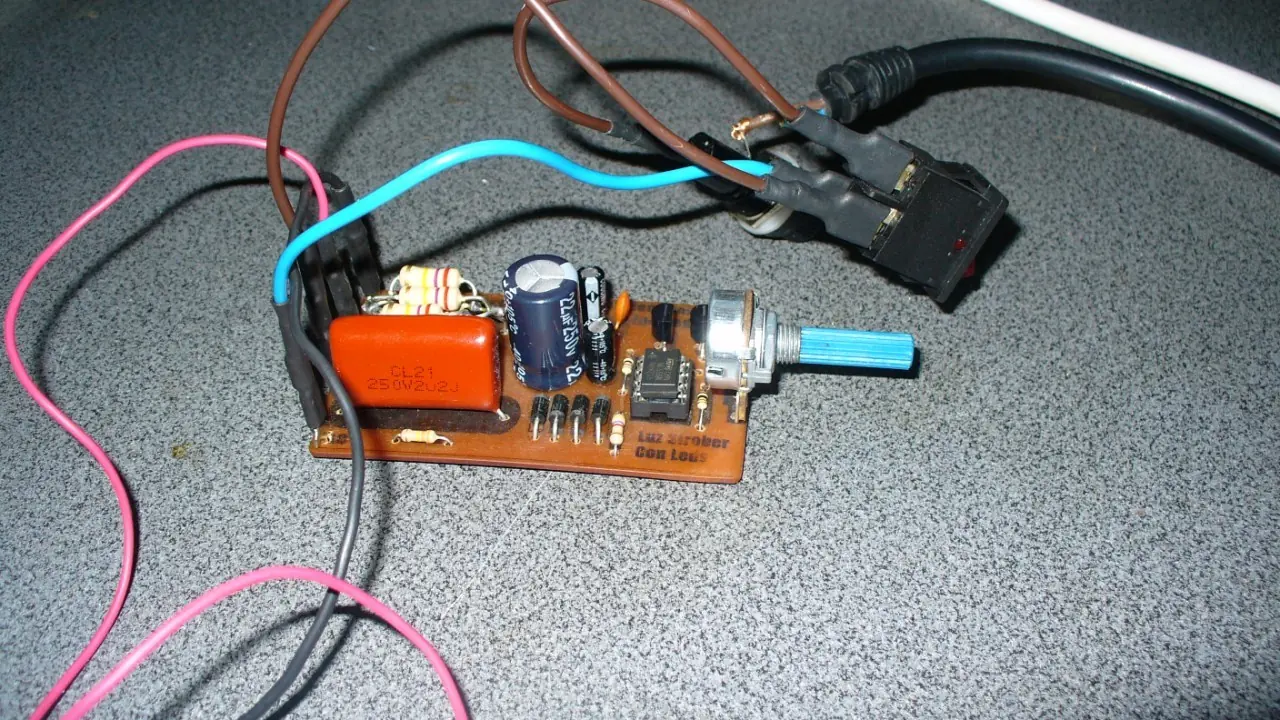

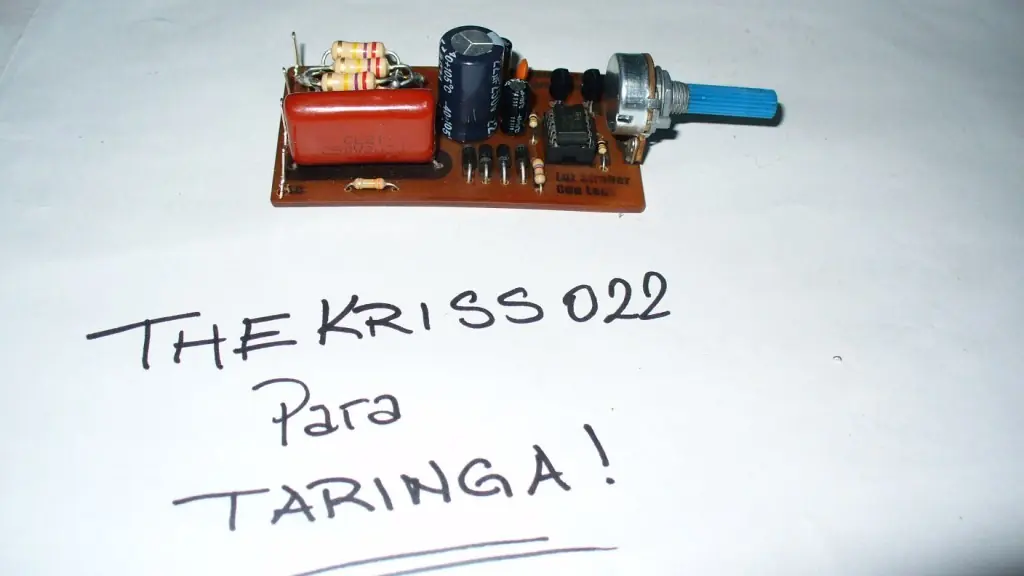

# Fotos Propias del Montaje

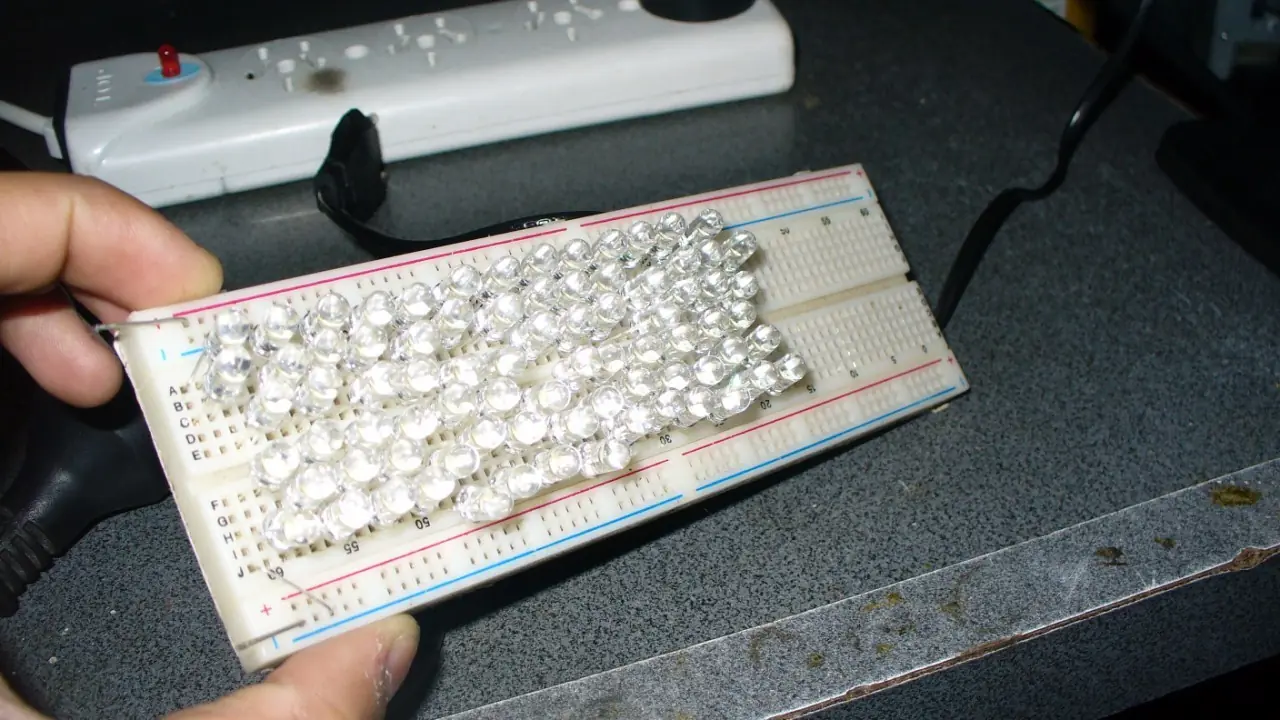

# Panel de Leds

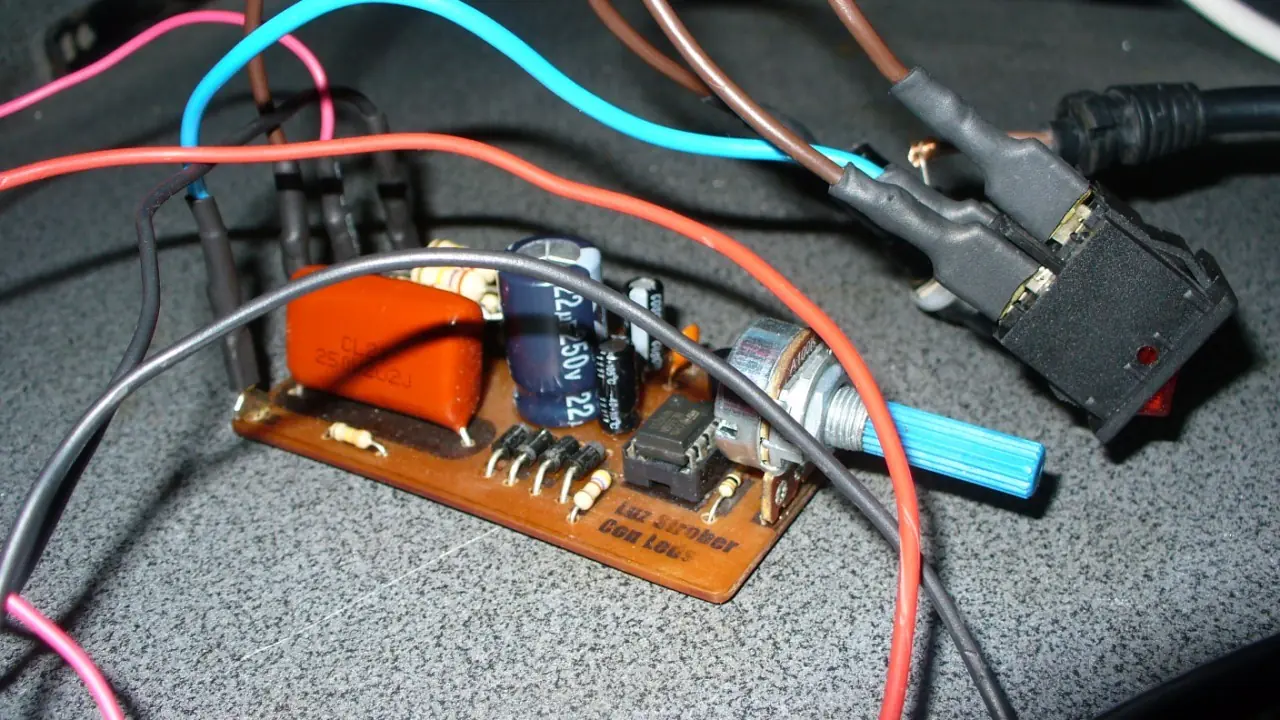

#Montaje Completo
#Certificacion..!!!
Eso es todo por ahora, no subo una foto del montaje completo porque no lo tengo en mi poder por estos momentos... Proximamente tratare de subir un video para que vean el funcionamiento y saquen sus propias conclusiones respecto al resultado... Hasta La Próximaa...!!!
