Hola amigos taringeros les traigo una post muy interesante sobre como poder ahorrarse un poco de dinero al tener una bujía ahorrativa la cual ya se ha estropeada
Veamos un poco de cómo están conformadas estas bujías para después entrar al tema que más nos interesa
Las lámparas fluorescentes CFL constan de las siguientes partes:
Tubo fluorescente
Se componen de un tubo de unos 6 mm de diámetro aproximadamente, doblados en forma de “U” invertida, cuya longitud depende de la potencia en watt que tenga la lámpara. En todas las lámparas CFL existen siempre dos filamentos de tungsteno o wolframio (W) alojados en los extremos libres del tubo con el propósito de calentar los gases inertes, como el neón (Ne), el kriptón (Kr) o el argón (Ar), que se encuentran alojados en su interior. Junto con los gases inertes, el tubo también contiene vapor de mercurio (Hg). Las paredes del tubo se encuentran recubiertas por dentro con una fina capa de fósforo.
Balasto electrónico
Las lámparas CFL son de encendido rápido, por tanto no requieren cebador (encendedor, starter) para encender el filamento, sino que emplean un balasto electrónico en miniatura, encerrado en la base que separa la rosca del tubo de la lámpara. Ese balasto suministra la tensión o voltaje necesario para encender el tubo de la lámpara y regular, posteriormente, la intensidad de corriente que circula por dentro del propio tubo después de encendido.
El balasto electrónico se compone, fundamentalmente, de un circuito rectificador diodo de onda completa y un oscilador, encargado de elevar la frecuencia de la corriente de trabajo de la lámpara entre 20 000 y 60 000 hertz aproximadamente, en lugar de los 50 ó 60 hertz con los que operan los balastos electromagnéticos e híbridos que emplean los tubos rectos y circulares de las lámparas fluorescentes comunes antiguas.
Elementos que componen el balasto electrónico.
Base y rosacado
La base de la lámpara ahorradora CFL se compone de un receptáculo de material plástico, en cuyo interior hueco se aloja el balasto electrónico. Unido a la base se encuentra un casquillo con rosca normal E-27 (conocida también como rosca Edison), la misma que utilizan la mayoría de las bombillas o lámparas incandescentes. Se pueden encontrar también lámparas CFL con rosca E-14 de menor diámetro (conocida como rosca candelabro). No obstante, existen variantes con otros tipos de conectores, de presión o bayoneta, en lugar de casquillos con rosca, que funcionan con un balasto electrónico externo, que no forma parte del cuerpo la lámpara
OK Amigos ya que vimos las partes de una lámpara CFL nosotros vamos a trabajar con el balastro eléctrico…por lo general como les decía estas bujías se estropean los tubos fluorescente, entonces lo que vamos a hacer es conectar este balastro a un tubo fluorescente como el de la imagen
Yo tenía una de repuesto ya que en mi casa instale varias de estas (ojo deben de ser de 20 W)
La ventaja de usar una bujía ahorrativa es como les decía si se estropean se pueden reutilizar con una lámpara de 20 watts
Bueno veamos un poco de los materiales a usar
Lo que vamos hacer primero es con cuidado abrir la bujía con una navaja o algo delgado para llegar al balastro de esta como vemos arriba…cuidado que algunas de estas bujías traen una pega muy fuerte, pero igual con un poco de esfuerzo ella cede
Luego de haberla abierto procedemos a cortar los cables que van del balastros a la base roscada, estos son lo que conducen la corriente alterna de la casa a la bujía y llegan al balastro
Ahora vamos a lo mas delicado del trabajo, procedemos a quitar las juntas de las líneas que unen el balastro al tubo fluorescente como vemos en la foto de arriba.. uno a uno hasta soltarlos con cuidado
Procedamos a quitarlos con una pinza para desenredarlos hasta que estén suelos son cuatro líneas los que hay que desenrredar
Llegaremos a tener cuatro alambritos sueltos casi en pares (dos pares, ya que salen de cada tubo dos alambres)

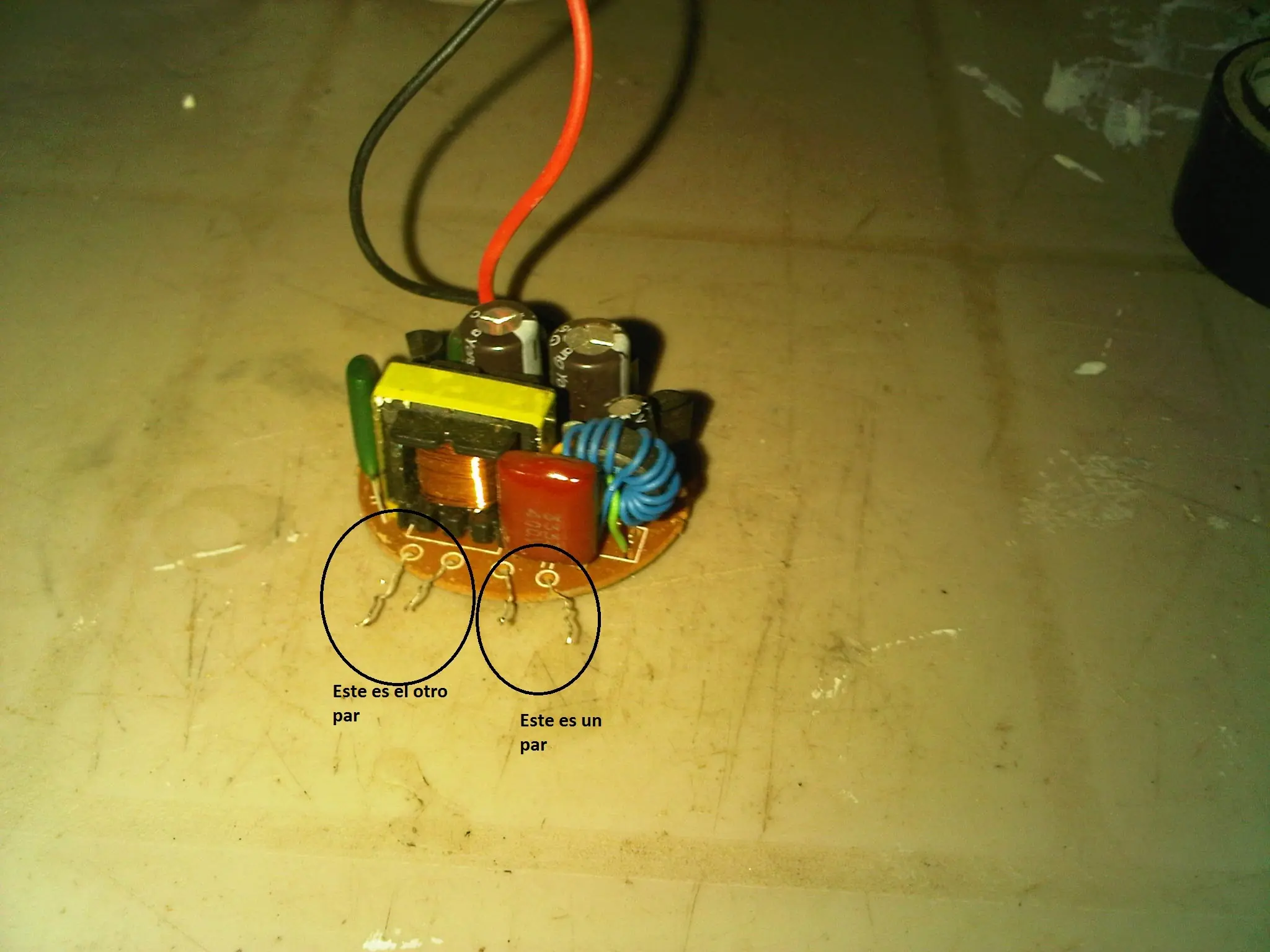

Aquí vemos los alambres que salen del balastro en pares, cada par luego lo conectaremos a cada pata de la lámpara fluorescente
Usaremos un par de aislantes térmicos para hacer las uniones y un par de alambres como se muestra en la imagen para conectar el balastro con la lámpara fluorescente
Aquí procedemos a conectar las terminales de la lámpara al balastro yo en mi cado tenía en la basura una caja donde vienen instaladas las lámparas fluorescente, de no tenerlas pueden amarrar los alambres a cada patita del tubo fluorescente pero deben de procurar aislar bien las conexiones
Aquí procedo a conectar unos a uno los alambres al balastro
todo el conjunto
Ahora los terminales que habíamos cortado al inicio que son los que traen la corriente de la casa al balastro de la bujía los conectamos a un toma corriente pero con cuidado, podemos ponerle un cordón con enchufe macho para mayor seguridad
Bueno aquí la prueba ya tengo luz con las partes de una bujía a ahorrativa y un tubo fluorescente
Espero les sea de mucha utilidad este post y cualquier duda a sus ordenes
