Editado: agregue al final del post un video probandolo a 20 metros contra una chapa gruesa, para los que decian que el arco no servia...
Hola a todos, dejando de lado un poco los cuchillos me decidí por hacer un proyecto que lo venia postergando desde hace un buen tiempo, un arco de madera.
Para esto use un tablon de guayubira al que fui cortando hasta dar forma al arco y luego reforcé el dorso del arco con fibras de cáñamo. Estas evitan que el arco se parta ya que no pude seguir una sola veta en esa parte del arco debido a lo caprichosa que era.
Les muestro las fotos que fui sacando en el proceso y también unos vídeos de la calibración y de la prueba final.
Si alguno esta interesado en hacerse uno o no le queda claro algo pregunte sin problema.
Primero corte un listón de 2x2 pulgadas y 1.80 m de largo aproximadamente.
Acá dibuje el boceto del arco, las medidas las saque en internet, si alguien las quiere le paso el plano por mp.
Esta seria la parte del mango , se puede ver que la madera tenia un agujero y también en otras partes del arco. Lo que hice es dejar un poco mas de madera hacia los costados en esas zonas y donde había nudos.
Esto seria el futuro mango visto de costado luego de pasarlo por la sierra.
Luego le fui dando la forma con serrucho, formón y escofina.
Una vez que ya estaba la forma aproximada era hora de pegarle el refuerzo en el dorso del arco (es la parte que apunta hacia el blanco al momento de tirar)
Para eso use fibras de cáñamo y cola de carpintero.
Lo que hago es ponerle una capa de cola , luego voy poniéndole las fibras lo mas parejo posible y apretandolas con un destornillador. Por ultimo le vuelvo a pasar un poco de cola encima.
Así quedan una vez secas:
Luego le di un poco mas de forma al mango y empece con la calibración del arco.
Para eso use este palo donde apoyo el arco en la punta y con una soga lo voy estirando y viendo que doble parejo, donde veo que dobla poco le saco madera hasta que se va emparejando.
Por el momento use una cuerda con unos cueros en la punta que sujetan cada extremo del arco
El arco sin estirar
Acá estiro un poco y veo como dobla. Donde dobla poco le saco madera raspando con un cuchillo (también hecho por mi)
Unos vídeos que se ven como voy doblando de a poco el arco y marcando donde hay que quitar madera:
Luego de quitar mas madera:
Una vez que el arco dobla bastante hay que ponerle la cuerda definitiva. Este es el hilo que use para hacerla, perdonen pero no saque mas fotos de la fabricación de la cuerda.
En las puntas del arco hice unas caladuras para encajar la cuerda y monte el arco.
Y luego más de lo mismo, ir abriéndolo y sacando madera hasta que doble parejo.
En esta foto se puede ver que falta emparejar todavía un poco pero ya lo podía abrir hasta 28 pulgadas que es lo que estiro al momento de tirar.
Video en el que se ve como quedo la calibración final:
Dándole la forma final al mango y las puntas.
Luego de pasarle lija y proteger la madera con aceite de lino le saque un par de fotos:
Y por ultimo un vídeo probando el arco (no se fijen en la mugre de la pared )
Saludos a todos y disculpen si faltaron fotos o no se entiende muy bien el paso a paso, cualquier cosa me preguntan.

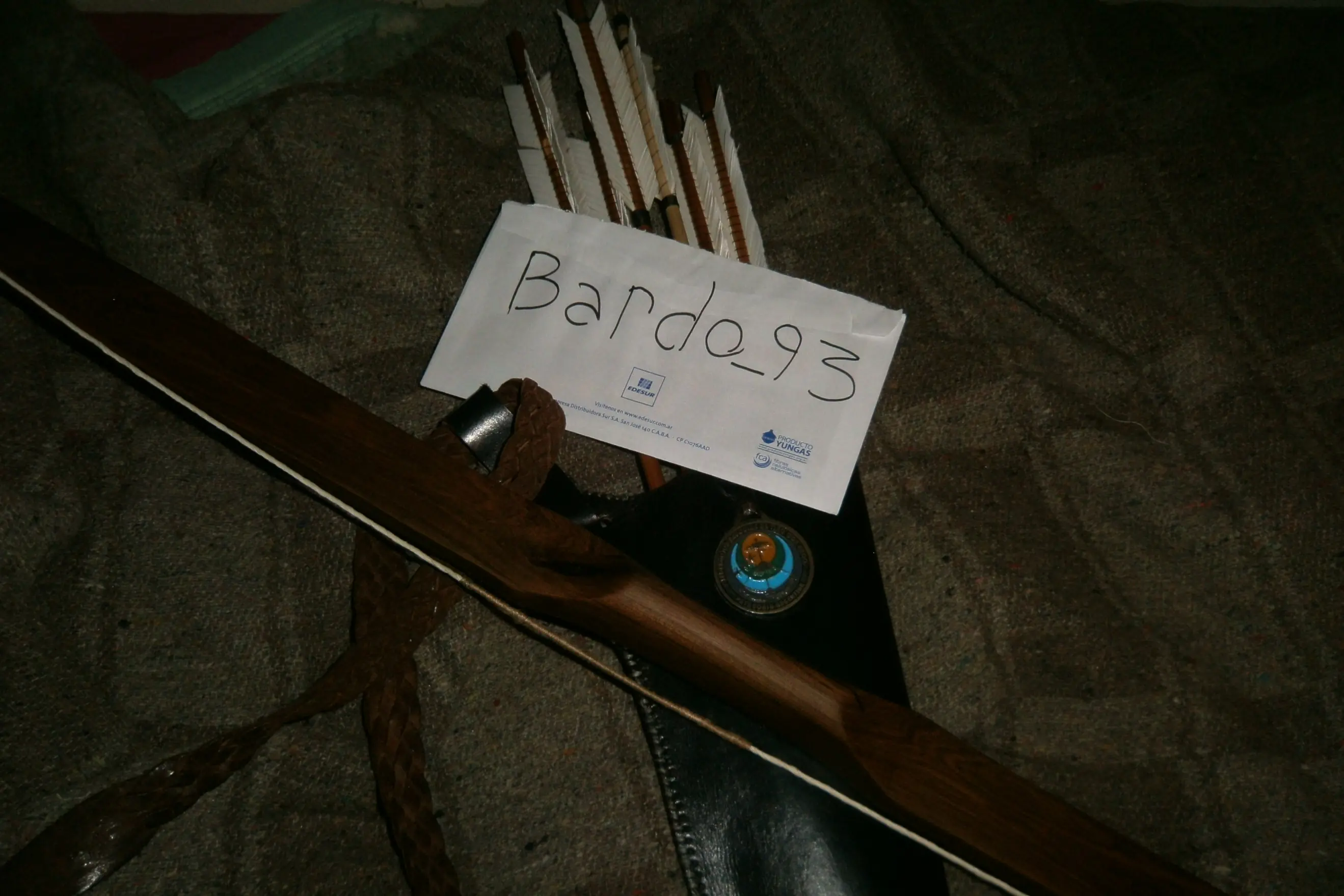

Certificada:
Agrego un video probandolo contra una chapa gruesa con una flecha con punta forjada medieval estilo bodkin, de las usadas para perforar armaduras. La prueba esta hecha a 20 metros y perfora la chapa tranquilamente, de todos modos este es un arco de tiro al blanco, no lo fabrique para cazar.
