Lo que hoy vengo a mostrarles es el ensamble paso a paso del Vumetro Estereo con Leds. aunque en realidad se trata de un vumetro mono, optimizado para realizar dos sistemas identicos para montar uno estereo.
Características:
- Funciona con cualquier tensión DC entre 7 y 25V
- Consume 80mA máx
- Opera con señales de audio de baja intensidad (Salida de Linea)
- Cuatro niveles de visualizacion con Leds
- Se puede calibrar en funcion del volumen de la música
- Ideal para Amplificadores, EQ, Consolas, Potencias...
- Muestra de manera intuitiva el volumen del audio
Veamos el circuito
Como vemos funciona en base al popular LM324, un amplificador operacional cuadruple, configurado como comparador de voltaje. El circuito básicamente compara el nivel de a tension que le ingresamos (en nuestro caso, audio desde una salida de linea) contra una tension de referencia, la cual regularemos con VR1 (Calibración). Por lo tanto, cuando la tension de entrada sea superior que la preestablecida con el preset, la salida se activará, encendiendo el led correspondiente, cuanto mayor sea el volumen del audio ingresado más leds se encenderan, logrando asi el efecto de vumetro.
En el conector CN1 tenemos tres terminarles:
IN: Entrada, aqui conectaremos la fuente de señal de audio que queramos medir con el vumetro
GND: Masa, es común tanto para la entrada de audio como para la alimentacion, es el negativo del circuito.
+V: Alimentación, debemos suministrar al circuito una tension continua de entre 7 y 25V. ya que el circuito utiliza un regulador (U1) para regular la tension a 5v estables, debemos alimentarlo como minimo con 2V por encima de su tension de regulacion para que funcione correctamente. Recomiendo evitar exceder los 25V para no calentar excesivamente el regulador. La corriente minima debe ser de 100mA.
Es importante que el diodo D1 sea del tipo Schottky, ya que son diodos rapidos con baja tension de juntura. si no consiguen el modelo que les propongo pueden probar con un diodo rapido tipo 1N4148.
R1 Y C1 junto con D1 conforman un rectificador de media onda (un "detector de pico"
para que la señal ingresada al vumetro sea más limpia, ademas de restringir los semiciclos negativos del audio.
Las resistencias R2 a R5 conforman el divisor resistivo que provee la tension de referencia a los operacionales, la cual calibraremos con VR1.
Para más información sobre el funcionamiento de este circuito, los invito a visitar el post de mi anterior vumetro, donde explico a fondo el funcionamiento de un amplificador operacional y del circuito en general de forma mas detallada.
Aquí el circuito impreso que he proyectado en base al diagrama:
El pcb esta diseñado de forma compacta para ocupar poco espacio... si eres nuevo en esto de la electrónica y no tienes ni idea qué es o cómo se hace un circuito impreso, a continuación te dejo no solo el post donde te enseño paso a paso a realizarlo, sino también el video tutorial para que sepas de forma práctica cómo proceder, te invito a verlos..!!
POST:
VIDEO:
LISTA DE COMPONENTES
-R1 100K (Marrón-Negro-Amarillo)
-R2-R3-R4-R5 1K (Marrón-Negro-Rojo)
-R6-R7-R8-R9 220 (Rojo-Rojo-Marrón)
-VR1 Preset 1K
-C1-C2 0.47uF (474)
-U1 Regulador 78L05
-IC1 LM324
-D1 1N5819 (Schottky)
-D2-D3 LED Verde 5mm
-D4 LED Amarillo 5mm
-D5 LED Rojo 5mm
Teniendo listo nuestro PCB comenzamos soldando los componentes de menor altura, como las resistencias y el diodo. Las resistencias no poseen polaridad, pero recomiendo colocarlas todas con la banda de tolerancia (dorada) hacia el mismo lado. Esto, además de facilitar la lectura de su valor da una muy buena presentacion. El diodo posee polaridad, la cual está marcada en el circuito impreso. Muy importante instalar el pequeño puente J1, es simplemente un trozo de alambre reciclado de los excedentes de las patas de as resistencias. Guiense con la máscara de ensamble que encontrarán en el archivo PDF que les dejaré en la descripción del video,al final de este post.
Suelden el preset y el regulador de voltaje tal y como indica la máscara de componentes (el montaje paso a paso de cada componente lo pueden ver en el video). El LM324 tiene una posicion que está marcada en la máscara de componentes.
Como pueden ver,el conector CN1 es del tipo GP de tres pines, con ayuda de unas pinzas doble a 90º sus terminales para poder instalarlo de forma horizontal.
Ya por ultimo instalamos y soldamos los diodos leds, yo decidi instalarlos de forma horizontal para que se vea mejor, eso ya queda en cada uno. También realice los agujeros a 3mm en las esquinas del PCB para su posterior fijacion.
Aqui una imagen del lado de las soldaduras x si a alguno le sirve...

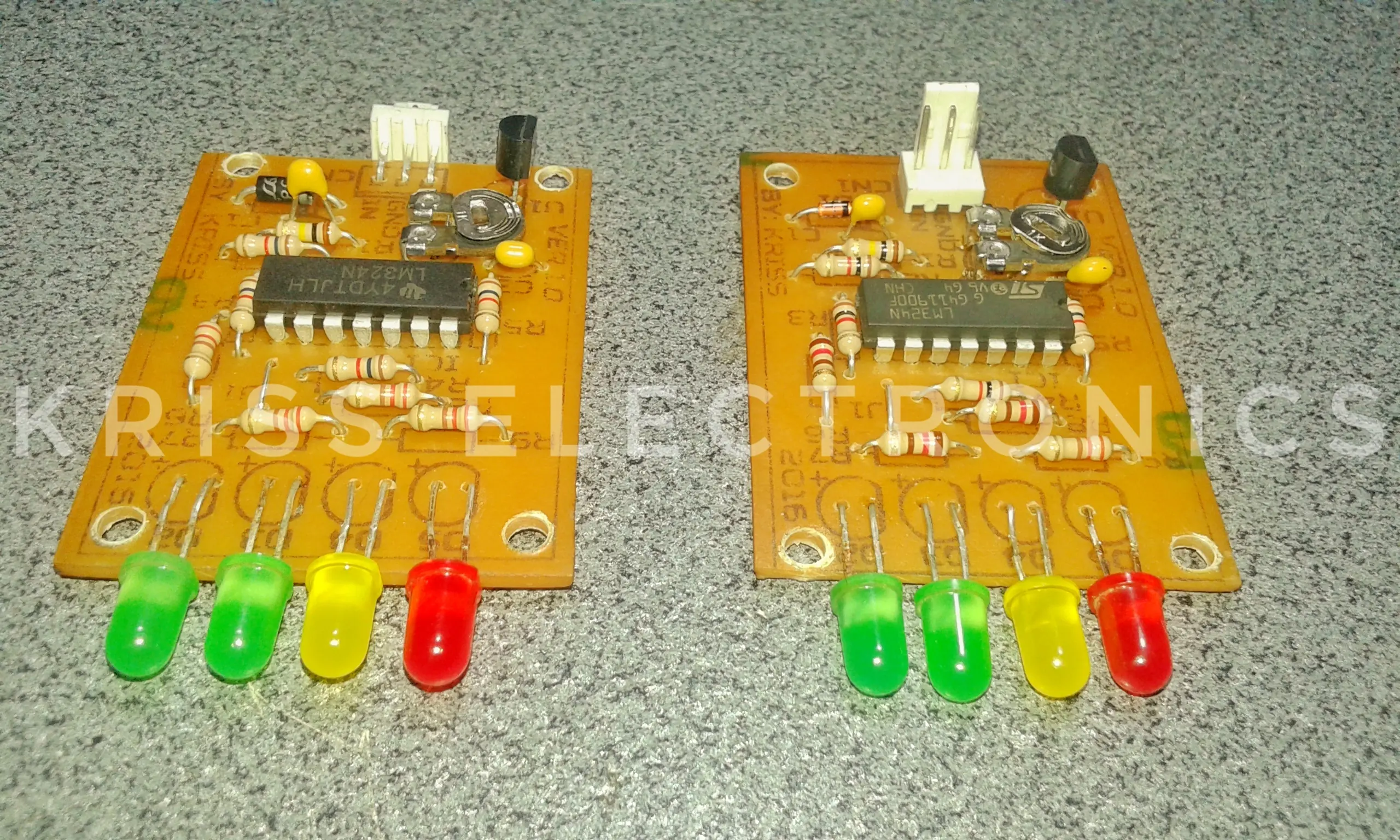

Teniendo ambos PCBs hechos, toca realizar los conectores, eso lo voy a abordar con mayor detenimiento en el video....

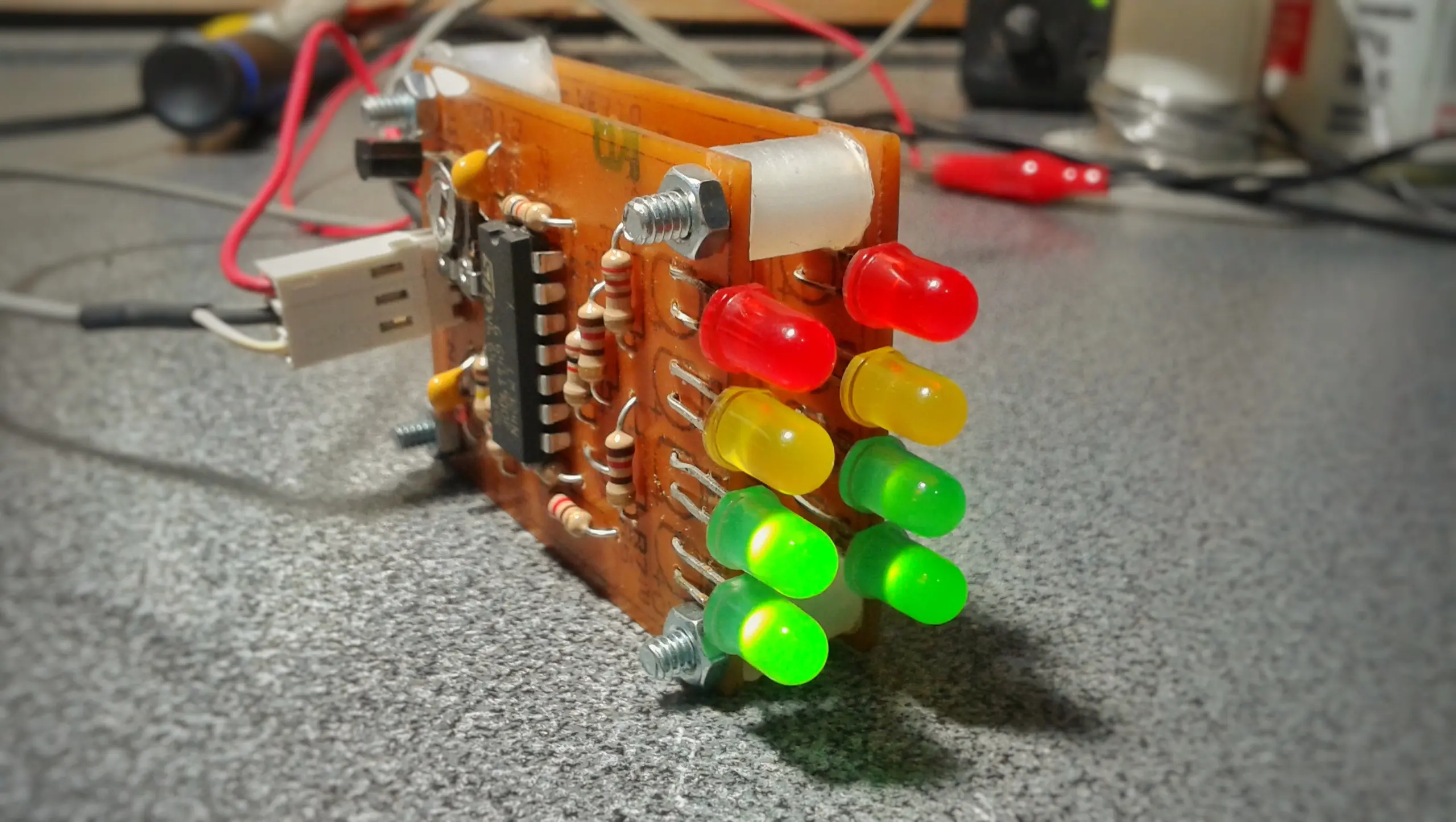

Solo a modo de ejemplo les muestro un montaje provisorio de como pueden armar las placas para luego acomplarlas al equipo que ustedes quieran. Utilicé cuantro tornillos de 3mm con sus tuercas y cuatro separadores de nylon de 10mm de largo. Una vez todo montado, este es el resultado...
Es muy importante antes de montarlos de forma definitiva haber calibrado las placas, sobre todo la que quede abajo... lo digo porque el preset queda bastante inaccesible una vez montado..

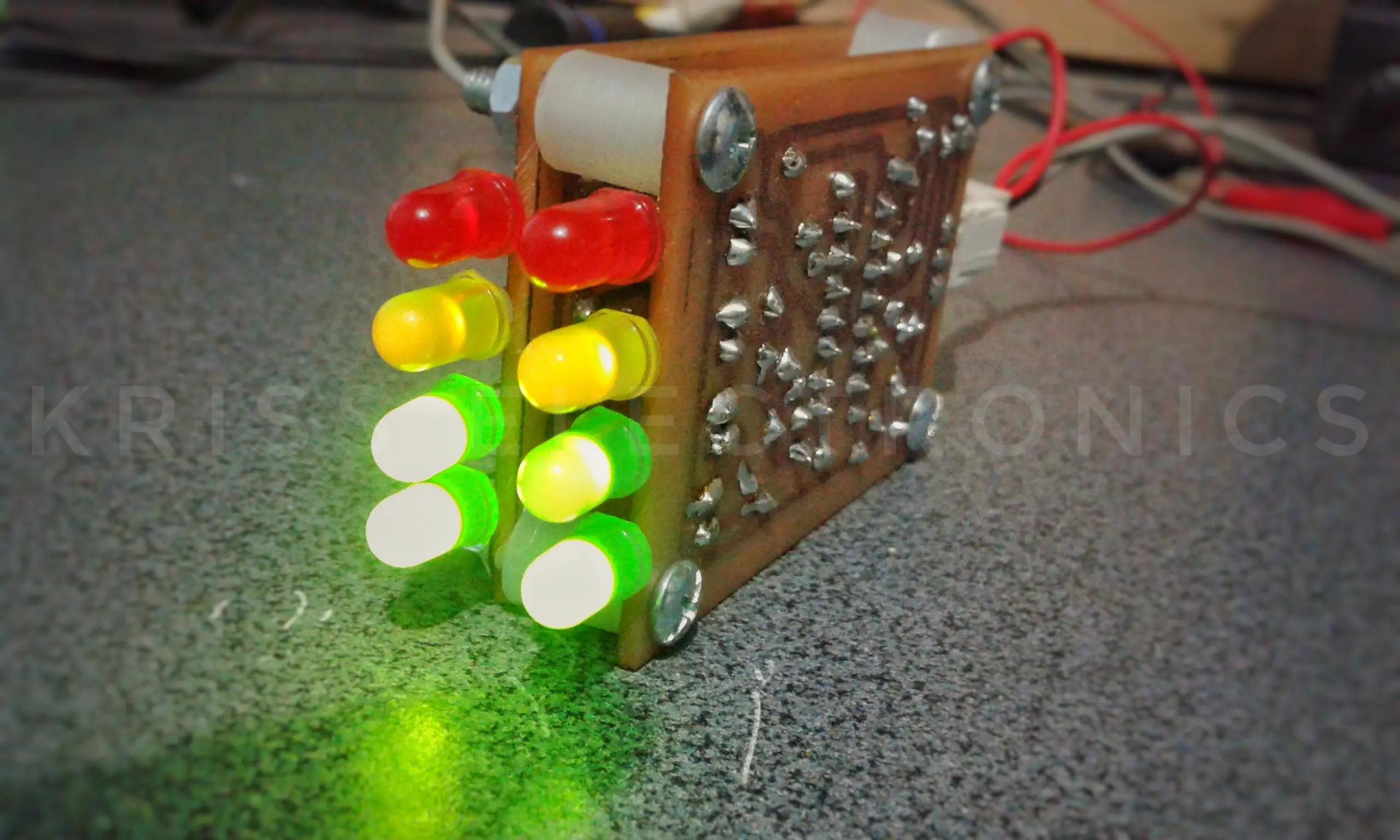

Si bien esta imagen no aporta nada, salió tan genial que quise compartirla con ustedes, fruto de la electronica y el arte

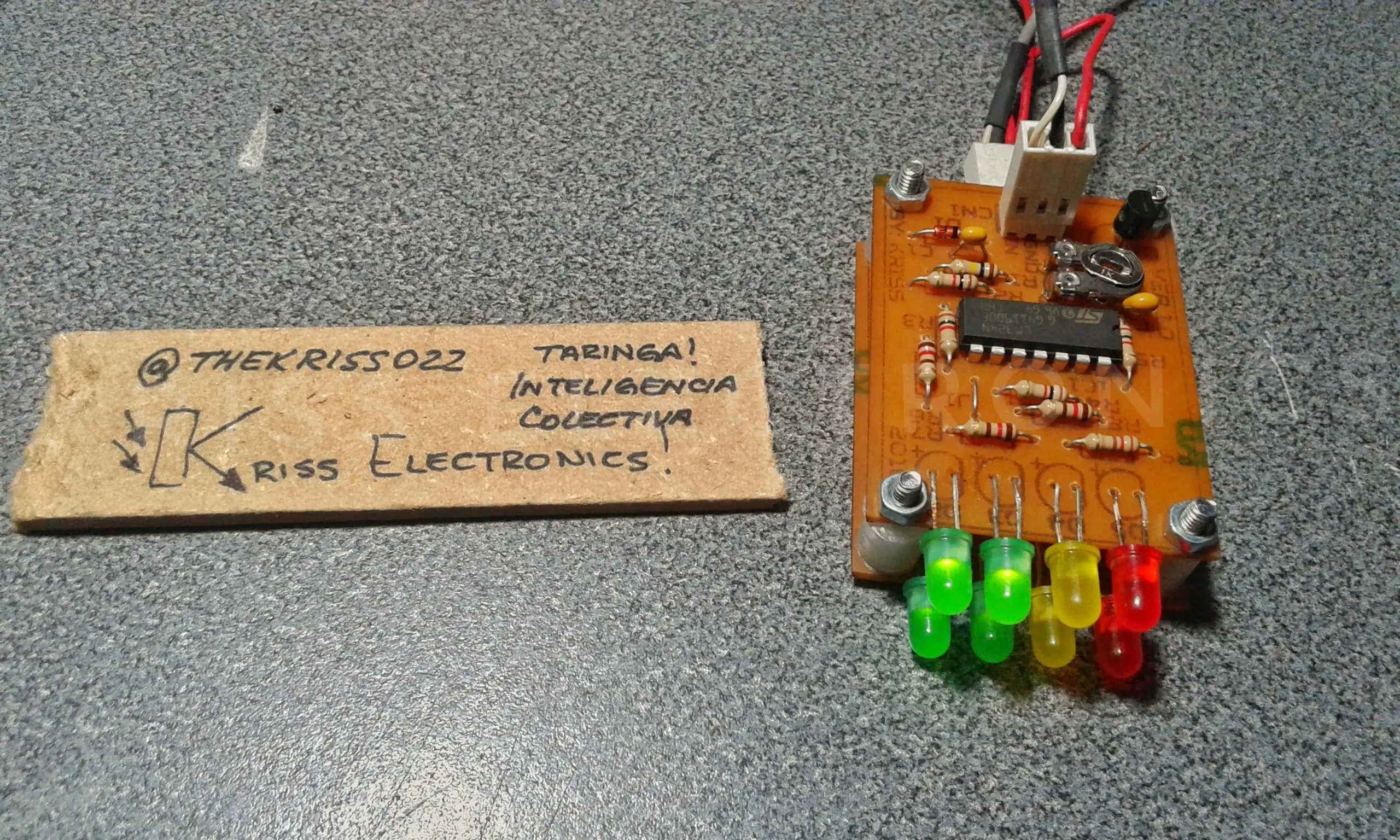

Como no podia ser de otra manera, aqui una #certificada..!!
Y eso es todo x este post, espero que les haya gustado y les haya servido. Me despido sin antes invitarlos a ver el video-tutorial de mi canal de Youtube Kriss Electronics donde veremos el ensamble paso a paso y algunas explicaciones adicionales que aqui no hago para no extender mucho el post.
Les recuerdo que en la descripción del video tienen el link del descarga del PDF con el circuito impreso listo para transferir por el método del planchado, con la lista de componentes y la guia de ensamble.
