Mini Torno Casero para PCB (Muy Facil)

COMO HACER UN MINI TALADRO CASERO PARA ELECTRONICA

Si eres un aficionado a la electronica seguro que sueles hacer circuitos impresos con cierta frecuencia, y a menudo te resulta dificultoso manipular esa gran y pesada agujereadora que solemos tener por casa con la que no nos queda otra que agujerear nuestras placas.

Lo que vengo a proponerles es una alternativa barata (que si reciclamos nos puede salir gratis) para poder realizar sin problemas los taladros en nuestro pcb aunque, como van a poder observar, tambien se las puede ver sin problemas con plásticos, maderas (fibrofacil o MDF) e inclusive con aluminio! si, leyeron bien, este torno es capas de perforar sin problemas disipadores de aluminio, asique los invito a leer este post y ver como construirlo ustedes mismos.


MATERIALES:

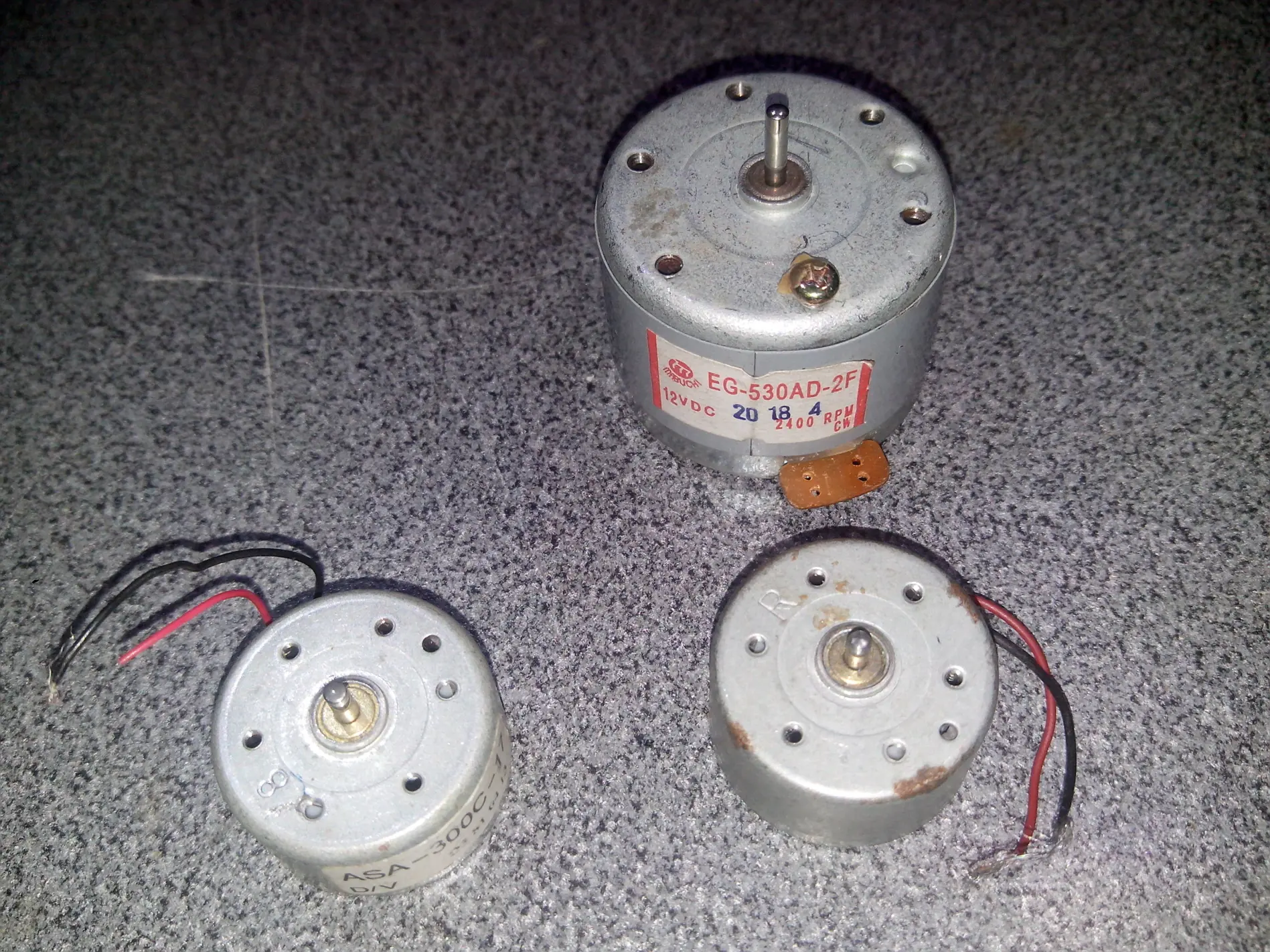

-Motor de entre 5 y 12V, lo pueden comprar o bien pueden reciclarlos.
Dentro de lo joysticks de PS2 podemos encontrar motores de 5V que se usan como los vibradores con un contrapeso.
El motor de 12V lo reciclé de un viejo reproductor de casette para auto.

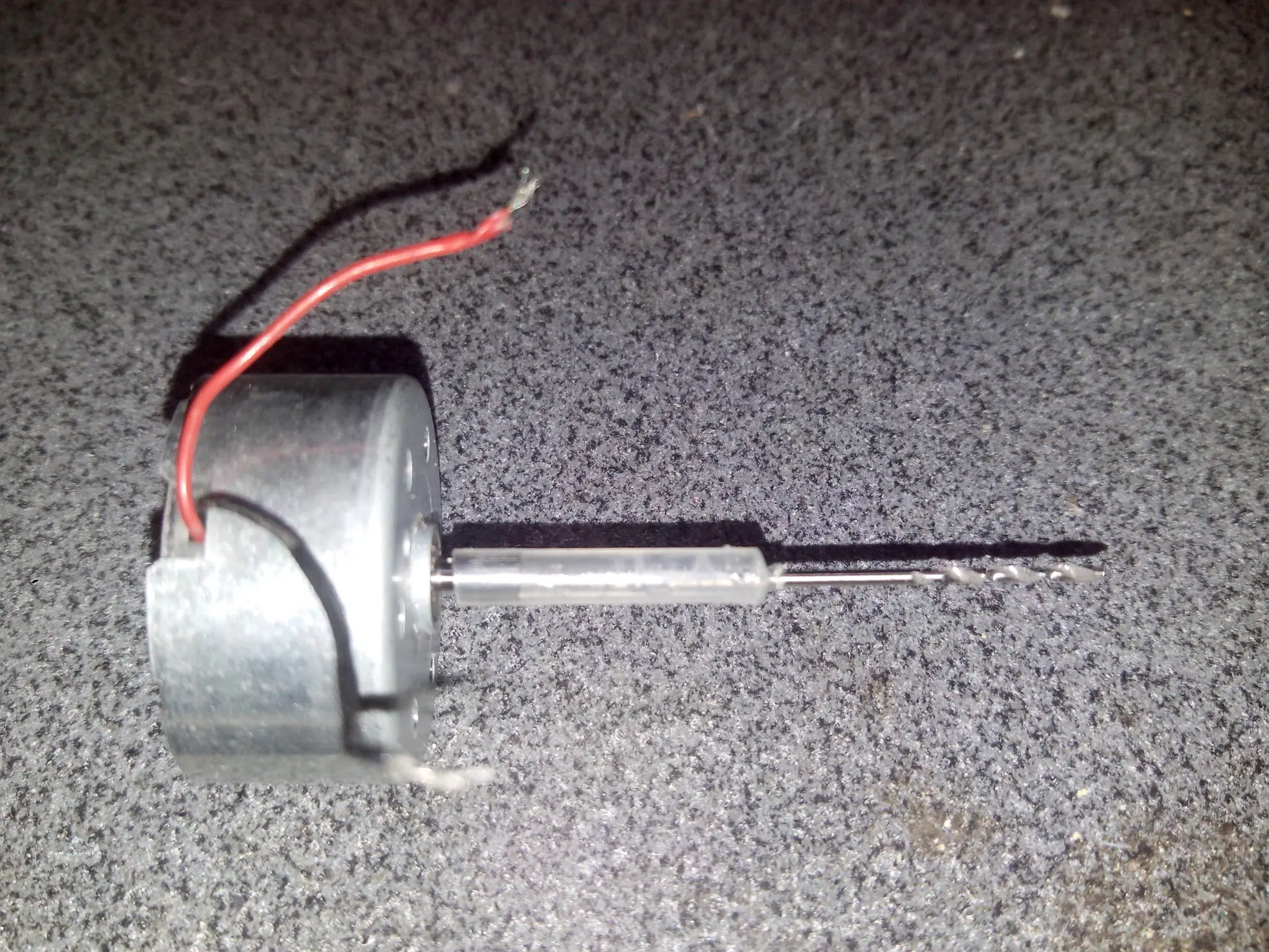

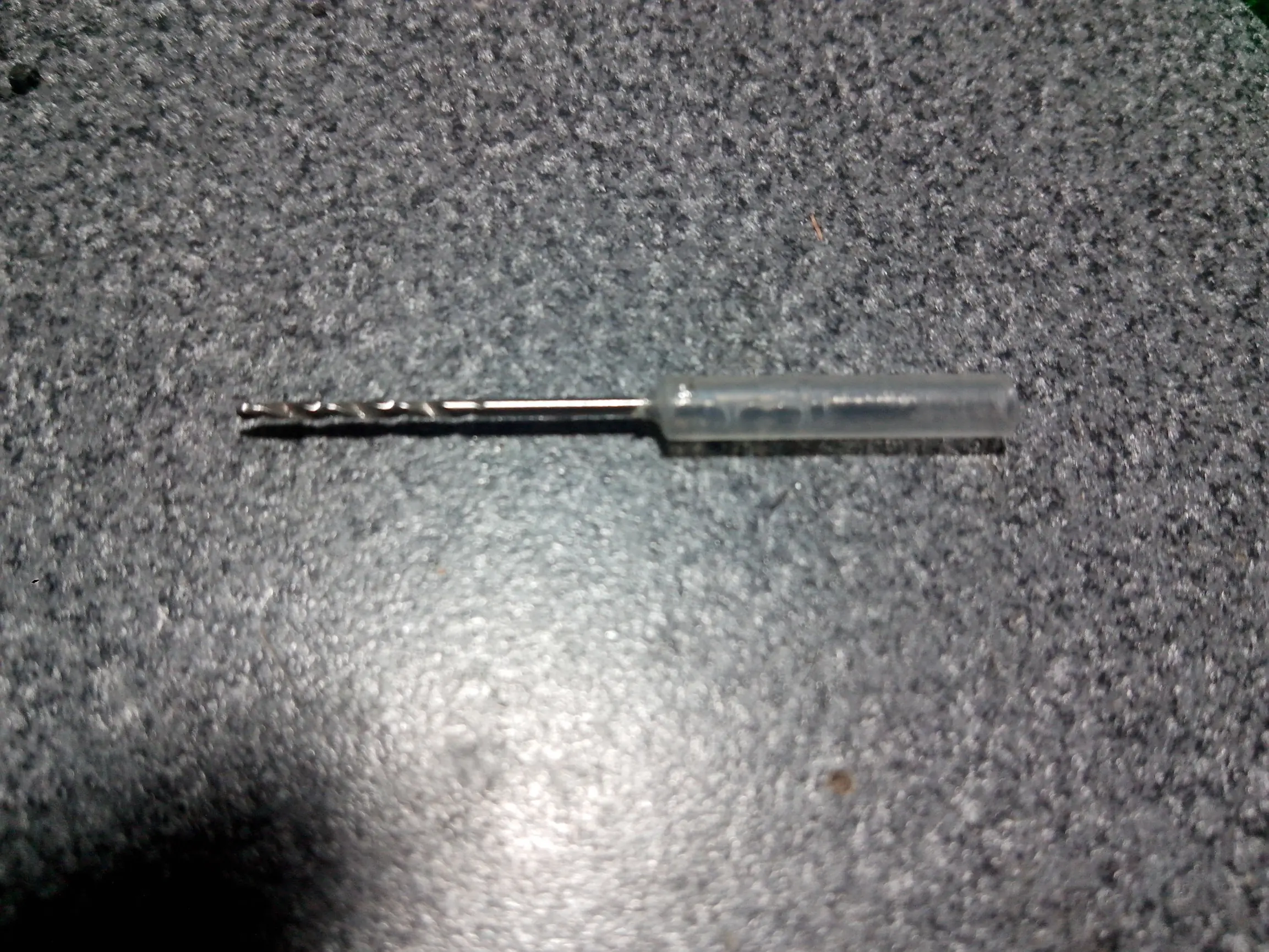

-Una Mecha de entre 0,7 y 1,2mm, a la cual con ayuda de un tubito plastico reciclado de una lapicera, vamos a pegar con epoxi y centrar de modo tal que quede como en la foto.
Es importante dejar espacio en la parte inferior para luego poder introducir el eje del motor.



-Potenciometro de entre 1 y 10K Lineal
-Cable para las Conexiones
-Fuente de alimentacion para el Motor


ESQUEMA DE CONEXION




En el esquema podemos ver el potenciometro conectado en serie con la alimentacion, con el cual vamos a limitar la corriente que circula por nuestro motor y, por consiguiente, su velocidad. Esto viene bien dependiendo el tipo de material a perforar.

Quiero aclarar que este sistema sirve solo con motores de muy baja corriente, como los que vamos a usar nosotros, para potencias mayores este sistema es muy ineficiente, generaria muchas perdidas por calor y quemaríamos el potenciometro.

Si desean un regulador para mas corriente les recomiendo que investiguen sistemas que lo hagan por PWM (Modulacion por Ancho de Pulso) ya que este metodo supone una gran eficiencia y las perdidas por calor son minimas.

Les facilito este enlace:   Donde pueden ver un ejemplo de sistema de PWM para regular la velocidad de un motor DC. El blog corresponde a Jose Manuel Terrazocultor , Les recomiendo visitar su canal de Youtube.

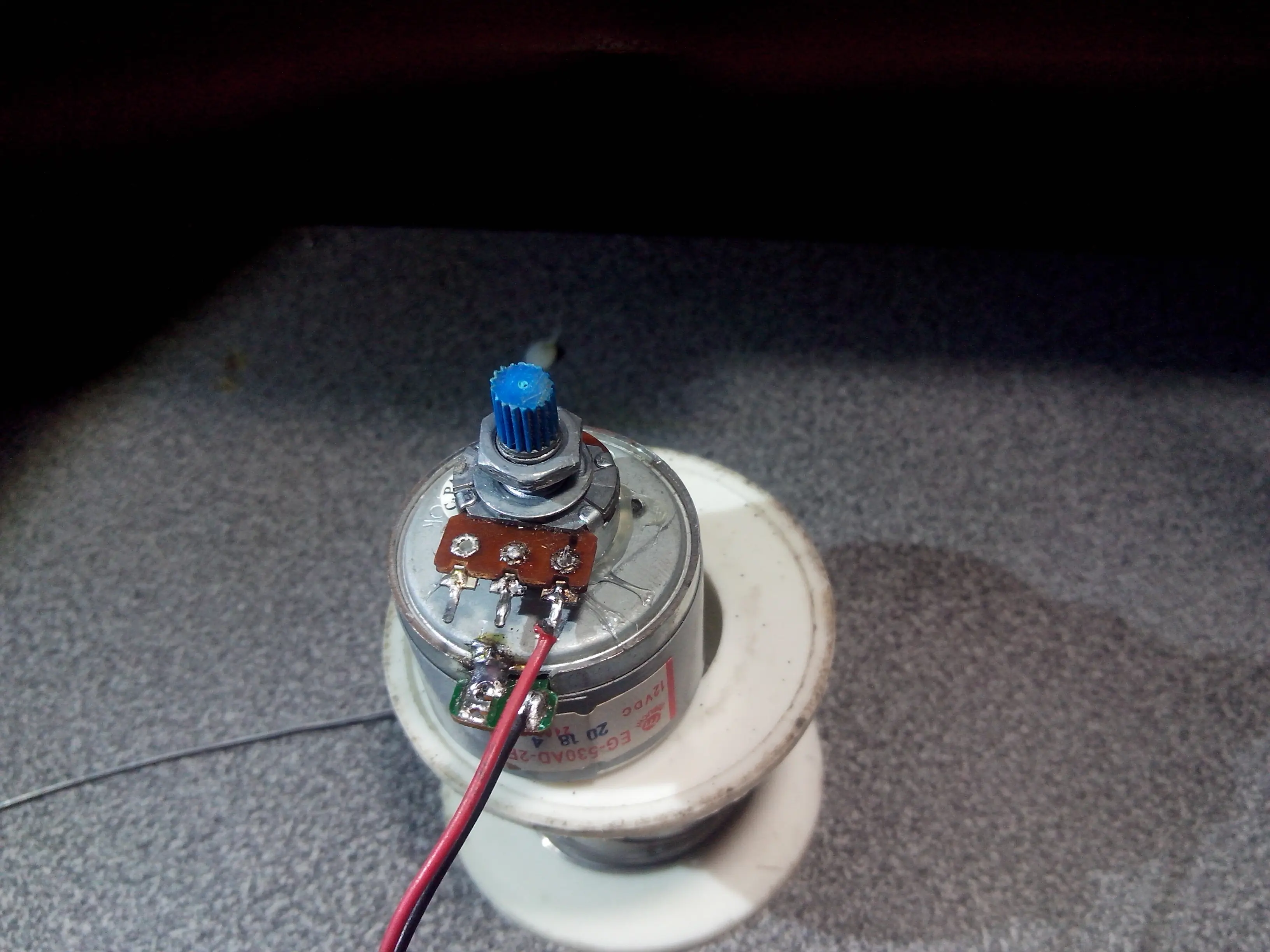

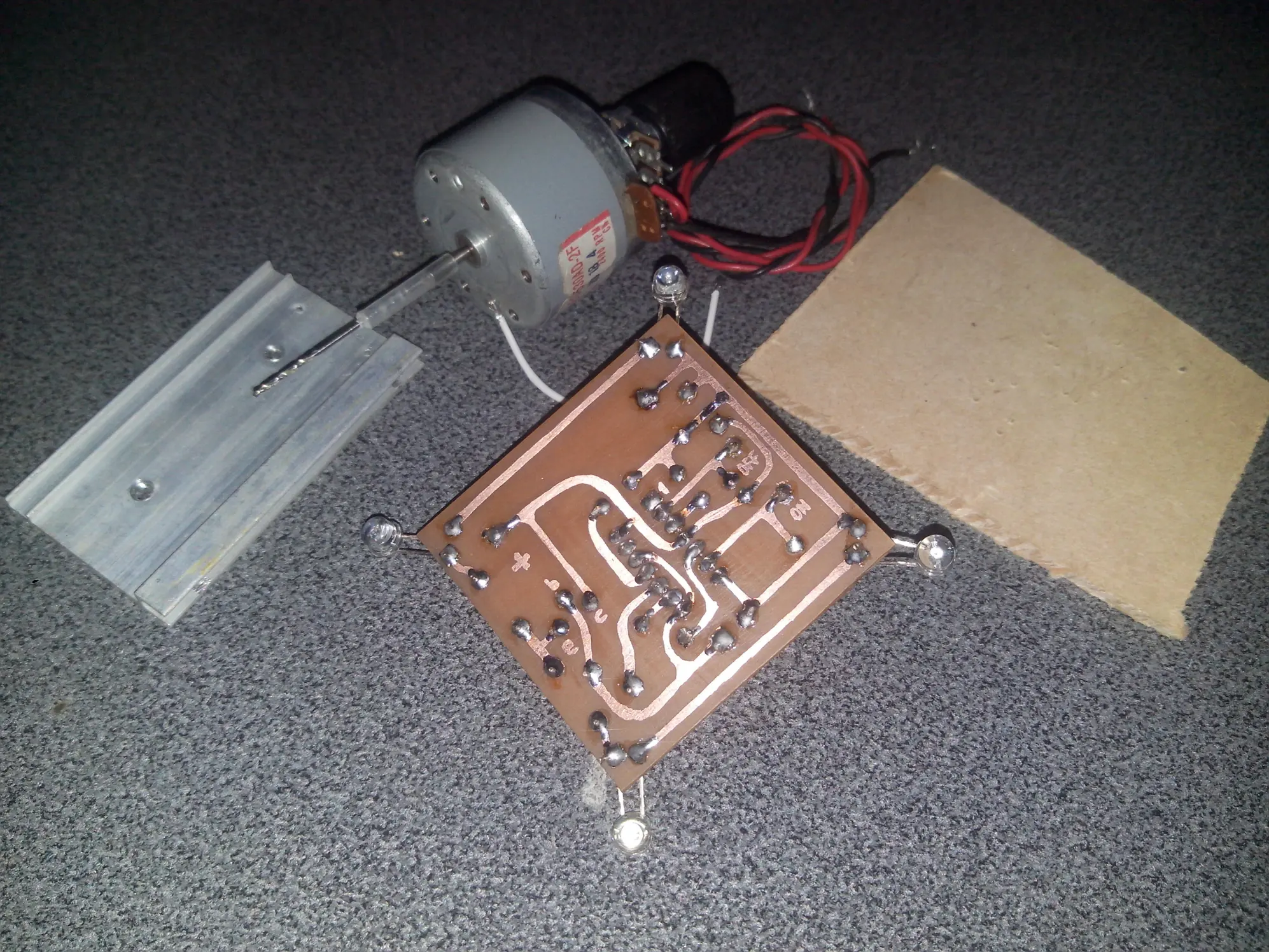

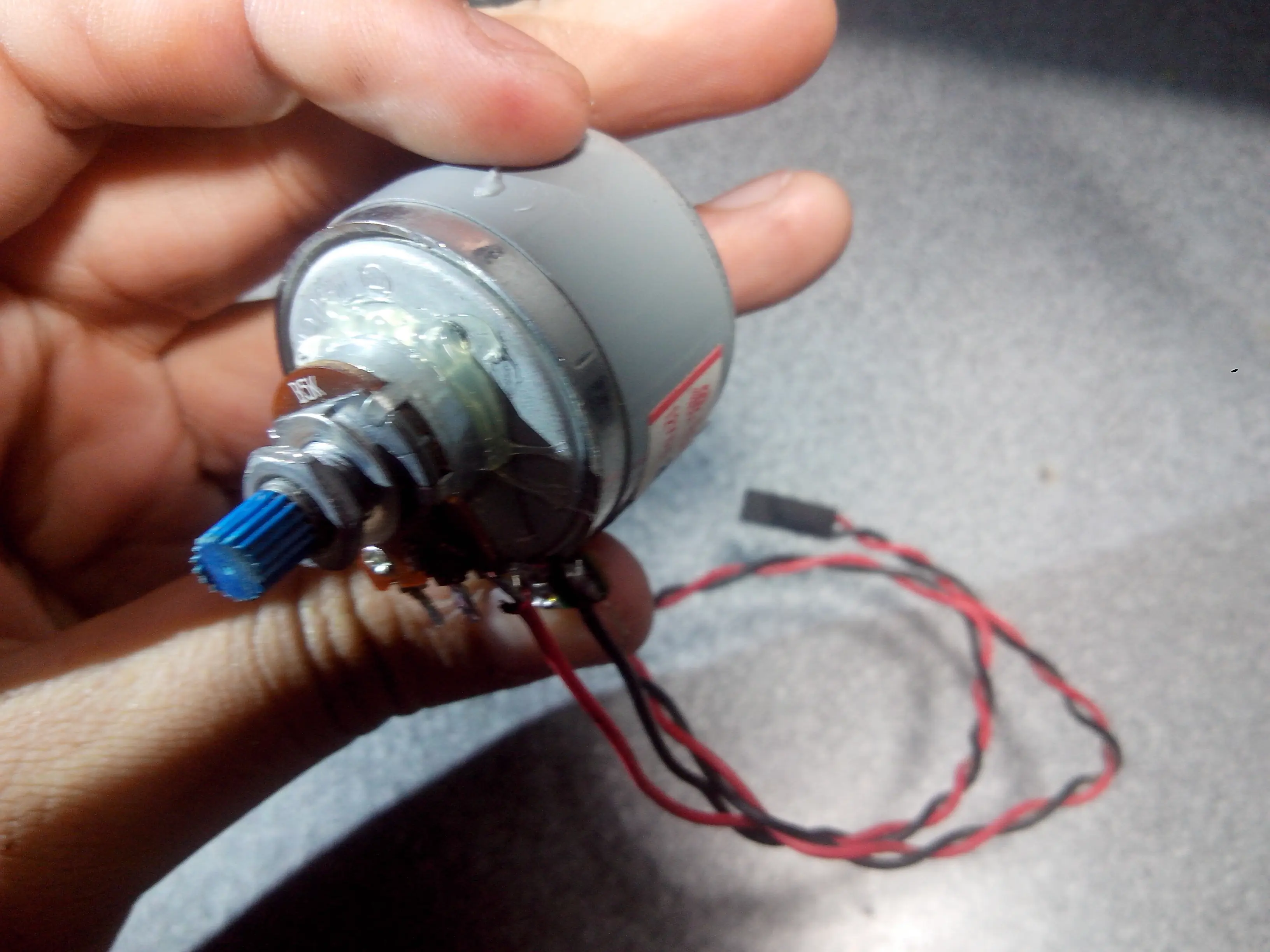

FOTOS DEL MONTAJE







Y con esto doy por finalizado este post, espero que les resulte util y les haya gustado. No olviden comentar que les parecio este proyecto y por ultimo invitarlos a ver el video del montaje paso a paso en mi canal de YouTube  Kriss Electronics
