Este artículo es un intento de introducir algunos grandes softwares para diseño de circuitos electrónicos. Han sido considerados muchos criterios antes de hacer esta lista. Hay software libre, software de pago, shareware y la mayoría de ellos están en calidad de software, la facilidad de uso, complejidad, etc. Quiero trató de introducir la mayor cantidad de software como sea posible. Dibujar circuitos o esquemas electrónicos no es difícil, siempre y cuando usted mantenga la práctica y elija una herramienta de diseño adecuada.
Herramientas EDA web cloud (en la nube) - Cuando el mundo que nos rodea se está desplazando hacia la nube, hay un puñado de poderosas herramientas EDA disponibles en la nube también. A continuación le ofrecemos una lista de herramientas gratuitas EDA basadas en la web para que usted las pueda evaluar.

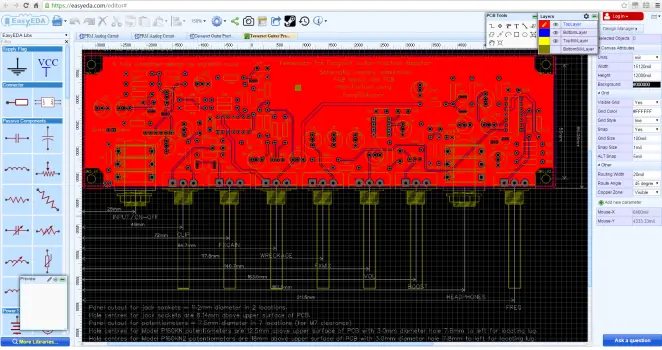

EasyEDA - es una gran herramienta de EDA libre basado en cloud que facilita el dibujo esquemático, la simulación de circuitos y el diseño del PCB. Ahora tiene más de 70.000 dibujos esquemáticos fácilmente disponibles en su base de datos, junto a más de 15.000 bibliotecas pspice. Puede dibujar esquemas rápidamente usando las bibliotecas disponibles en el navegador. Los trabajos realizados pueden ser privados, públicos o compartidos. Otros esquemas y bibliotecas pueden ser importados de Altium, Águila, KiCad y LTspice. Los archivos se pueden exportar en varios formatos, incluyendo JSON. También ofrece fabricación del PCB a muy bajo coste. Dado que la aplicación se puede abrir en la nube, que ofrece a los usuarios la conveniencia de la movilidad y portabilidad. Otra ventaja de la aplicación en la nube, es que puede ser utilizado desde cualquier sistema operativo, incluso un Tablet.
Esta es una lista de software de dibujo de circuito electrónico gratuito:

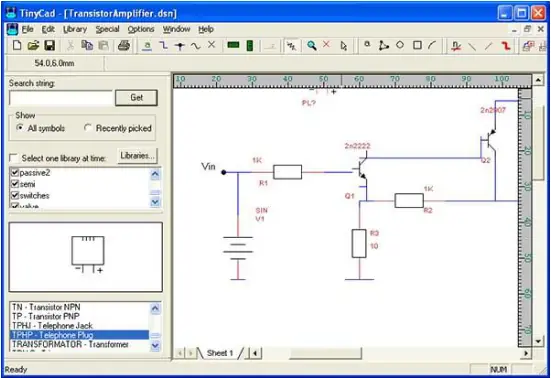

TinyCad - es un software de dibujo esquemático para Windows de la empresa Sourceforge. Es compatible con el dibujo esquemático, desarrollo de diseño y simulación de circuitos. Está disponible para su descarga gratuita.

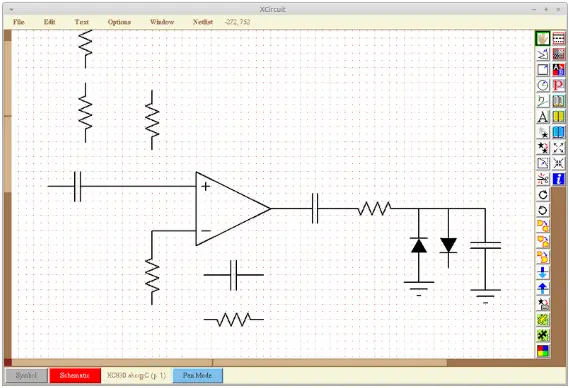

Xcircuit - es un software de diseño gratuito de la plataforma OpenCircuit, orientado a entornos Unix / Linux. Puede utilizar este software en Windows si tiene el Citrix X-Server en ejecución o mediante la API para Windows. Posee muchas versiones de software disponibles, con lo cual se deberán seguir varios tutoriales de puesta a punto antes de poder utilizarlo.

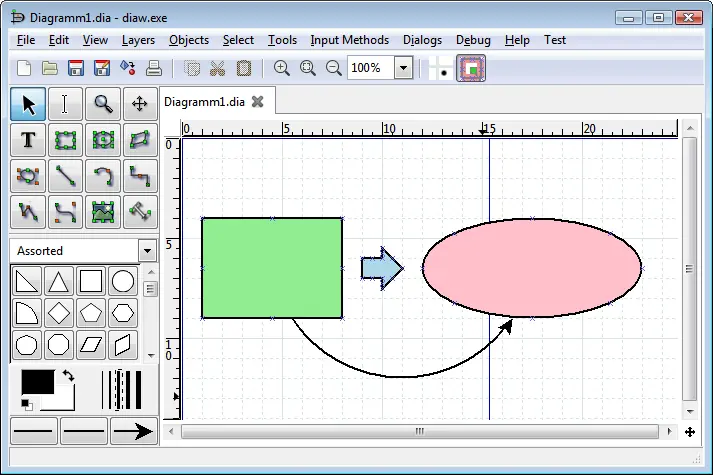

Dia - Es un software de dibujo básico y es adecuado para la elaboración de diagramas de bloques. Proporciona acceso a algunos componentes básicos e importantes también. Este software es recomendado sólo para un principiante o alguien nuevo en el área de dibujo de circuitos electrónicos. Es bueno para la elaboración de diagramas de bloques. El software tiene una licencia GPL y está hecho para Mac y Linux. No sé si tienen una versión de Windows.
Pspice - Student version - Tal vez usted sabe de pspice - el software de simulación. Siga este vínculo para obtener una versión libre de la estudiante Pspice.

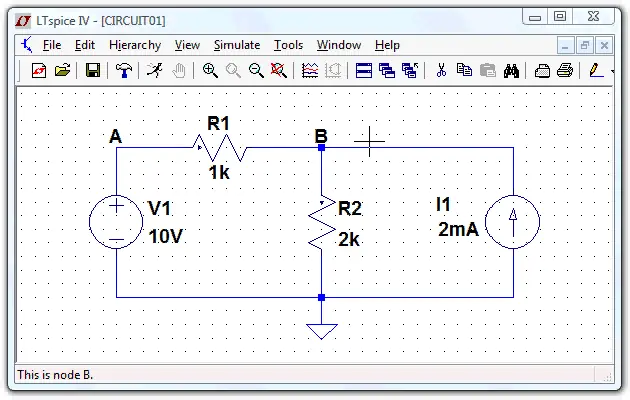

LTSpice es un software de simulación de lineal. Desarrollo esquematico, simulación de circuitos, osciloscopio y muchas otras características.
ProfiCAD - es una herramienta gratuita, básico para el dibujo. No la he utilizado todavía, sería bueno si alguien la pudiera probar y comentar sus resultados.
SmartDraw - Software libre para el diseño de esquemas electrónicos. Este software es de SmartDraw LLC que desarrolla softwares de dibujo de gama alta y softwares de CAD. La versión gratuita es una herramienta para promocionar sus versiones de pago. No hay acceso a las funciones avanzadas ni se vera gran cosa en la versión gratuita.
Esta es una lista de software de dibujo de circuitos electrónicos de pago:

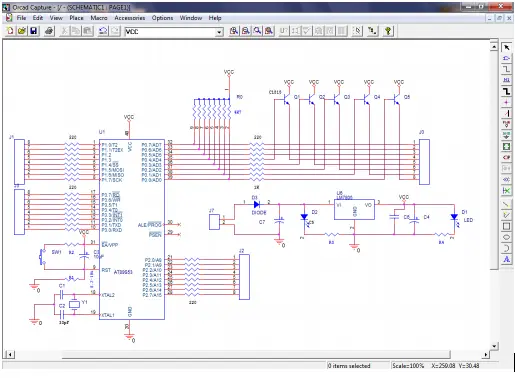

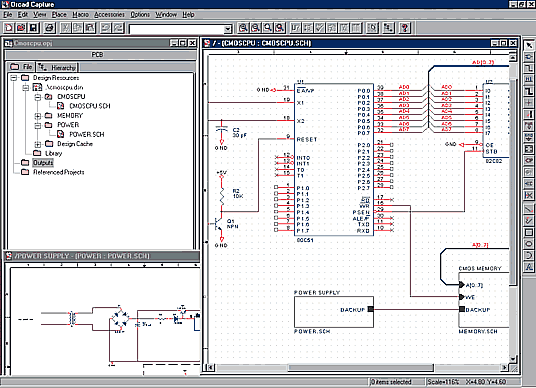

Orcad - un software altamente popular de la empresa Cadence para el dibujo del circuito, el desarrollo de diseño y simulación.

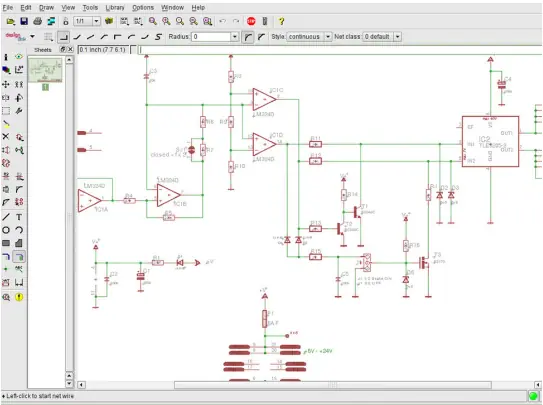

CadSoft Eagle – otra potente herramienta de diseño de PCB. Easily Applicable Graphical Layout Editor es la abreviatura de EAGLE.

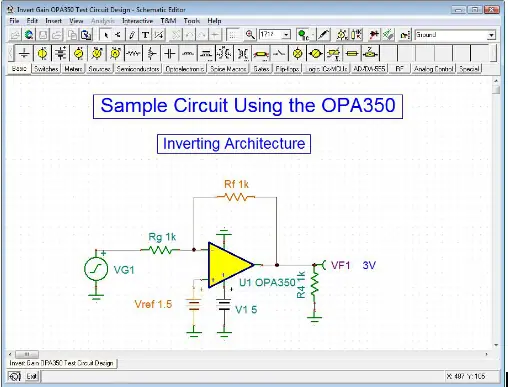

Tina - es una solución asequible para las pequeñas industrias y autónomos. Facilita el dibujo del circuito, desarrollos de diseño, simulación y otras características. Como característica notable, permite la prueba en tiempo real de los circuitos.

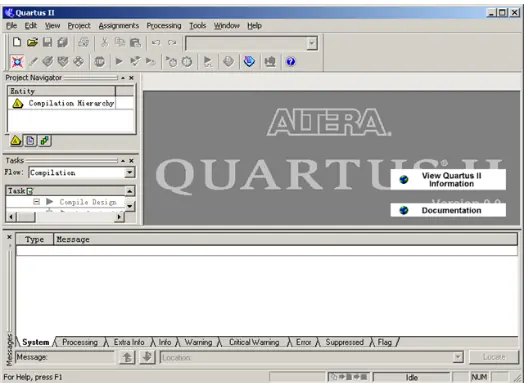

Altera - tiene una gran cantidad de software adaptado a sus necesidades. Proveen software para diseño embebido (NIOS II) y software para DSP (DSP Builder). Para diseño lógico poseen Quartus II y ModelSim.
Qué opinas de los estos software de diseño de circuitos electrónicos, que se pueden utilizar para dibujo del circuito electrónico, diagrama esquemático, diagrama de cableado, etc.
