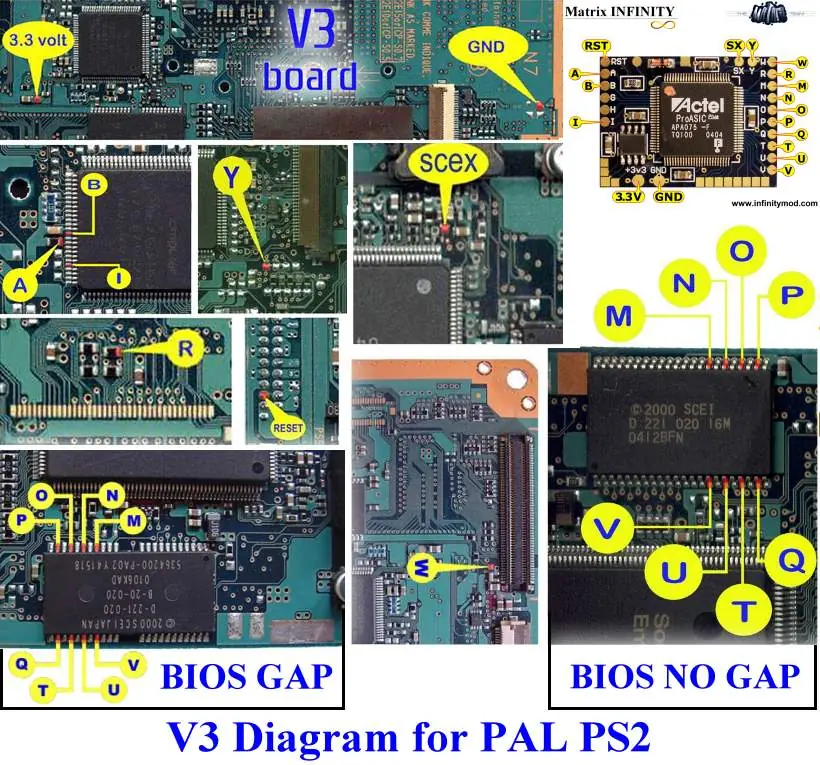

Esquemas de conexión del chip Matrix Infinity en una Ps2 v3
Esquemas de conexión del chip Matrix Infinity en una Ps2 v5 y v6
Esquemas de conexión del chip Matrix Infinity en una Ps2 v7 y v8

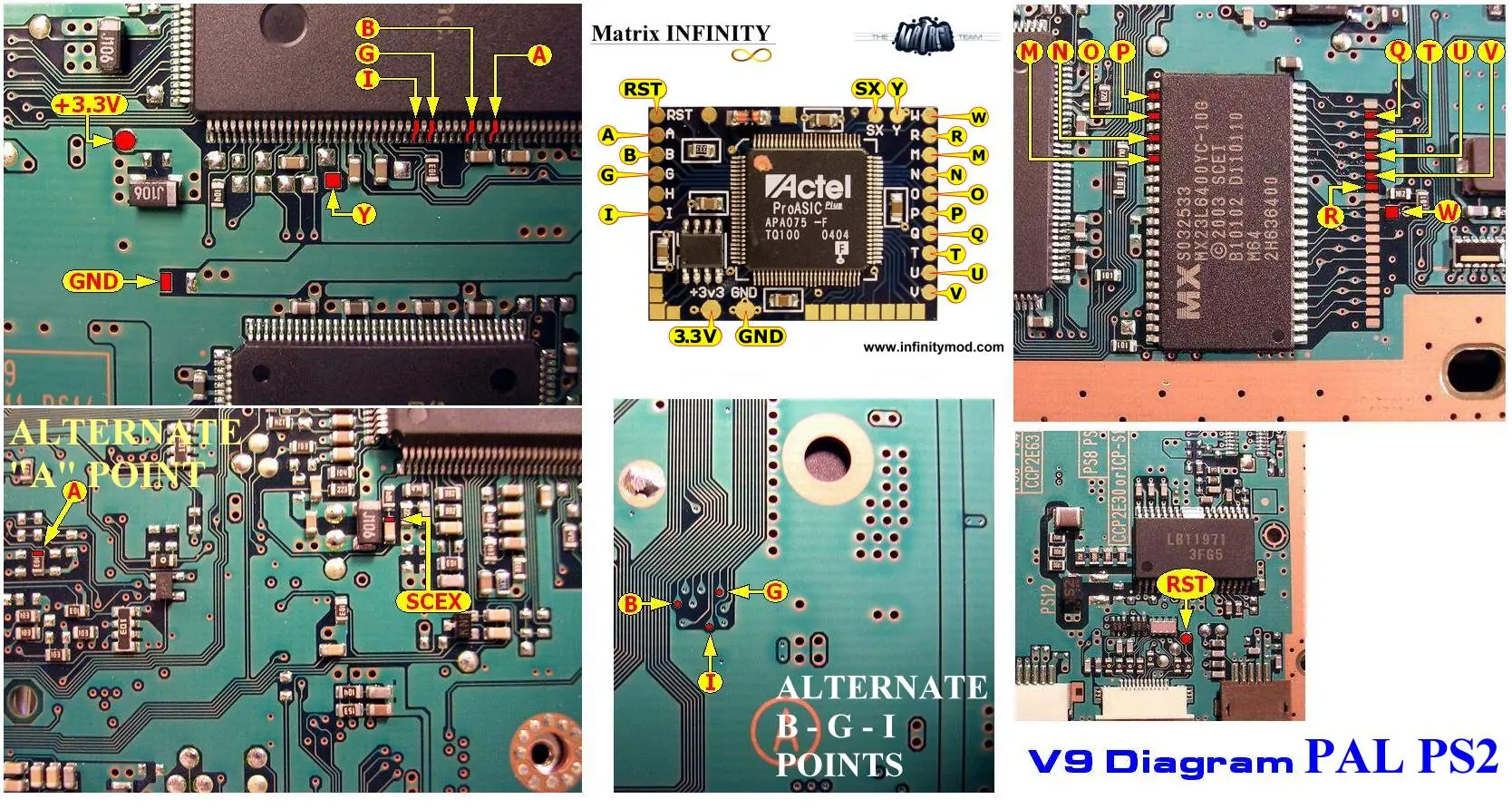

Esquemas de conexión del chip Matrix Infinity en una Ps2 v9

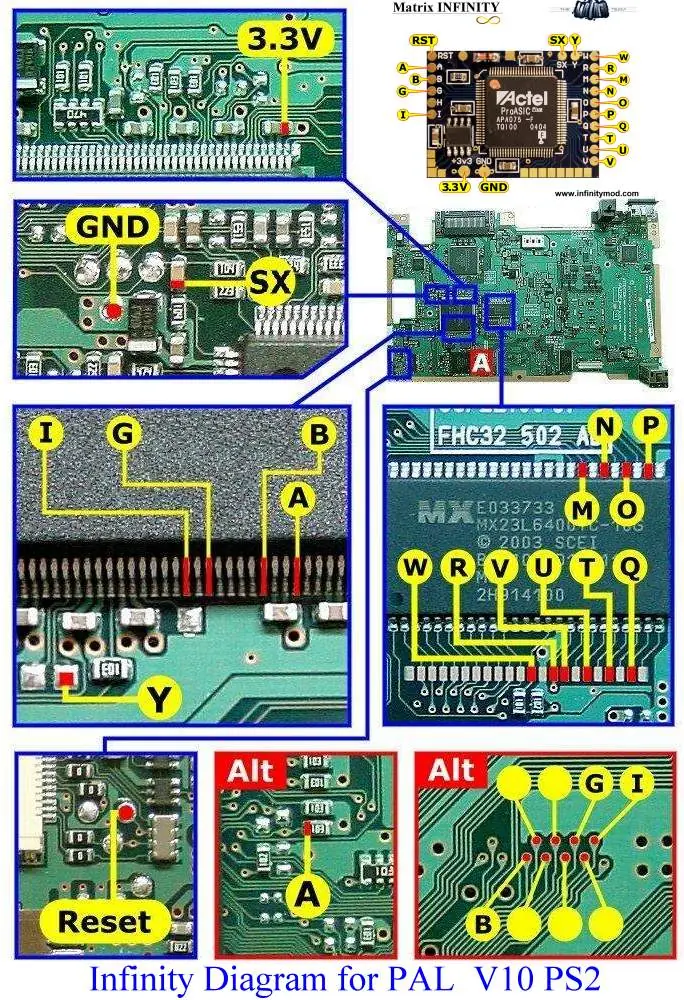

Esquemas de conexión del chip Matrix Infinity en una Ps2 v10/11
Esquemas de conexión del chip Matrix Infinity en una Ps2 v12/13

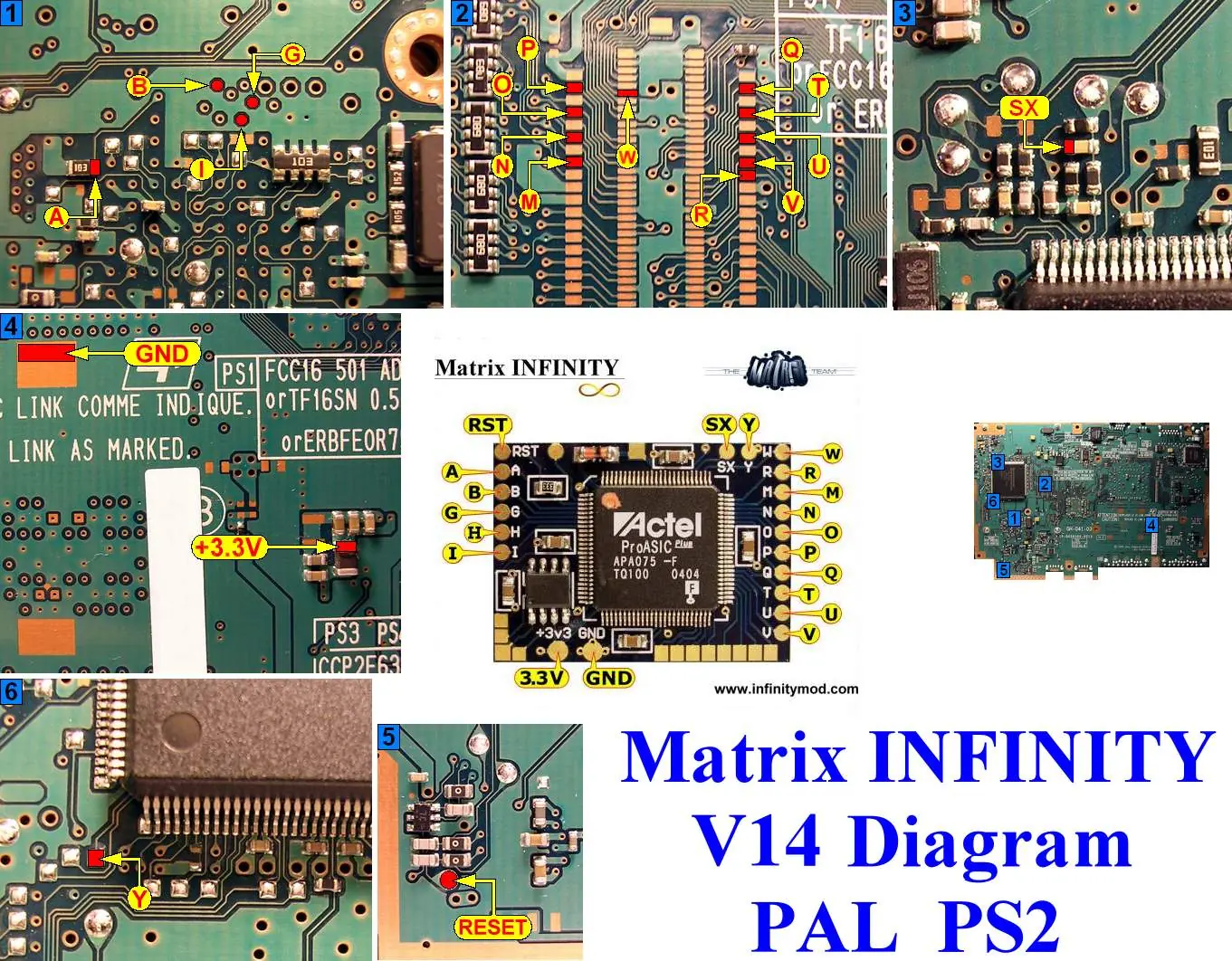

Esquemas de conexión del chip Matrix Infinity en una Ps2 v14

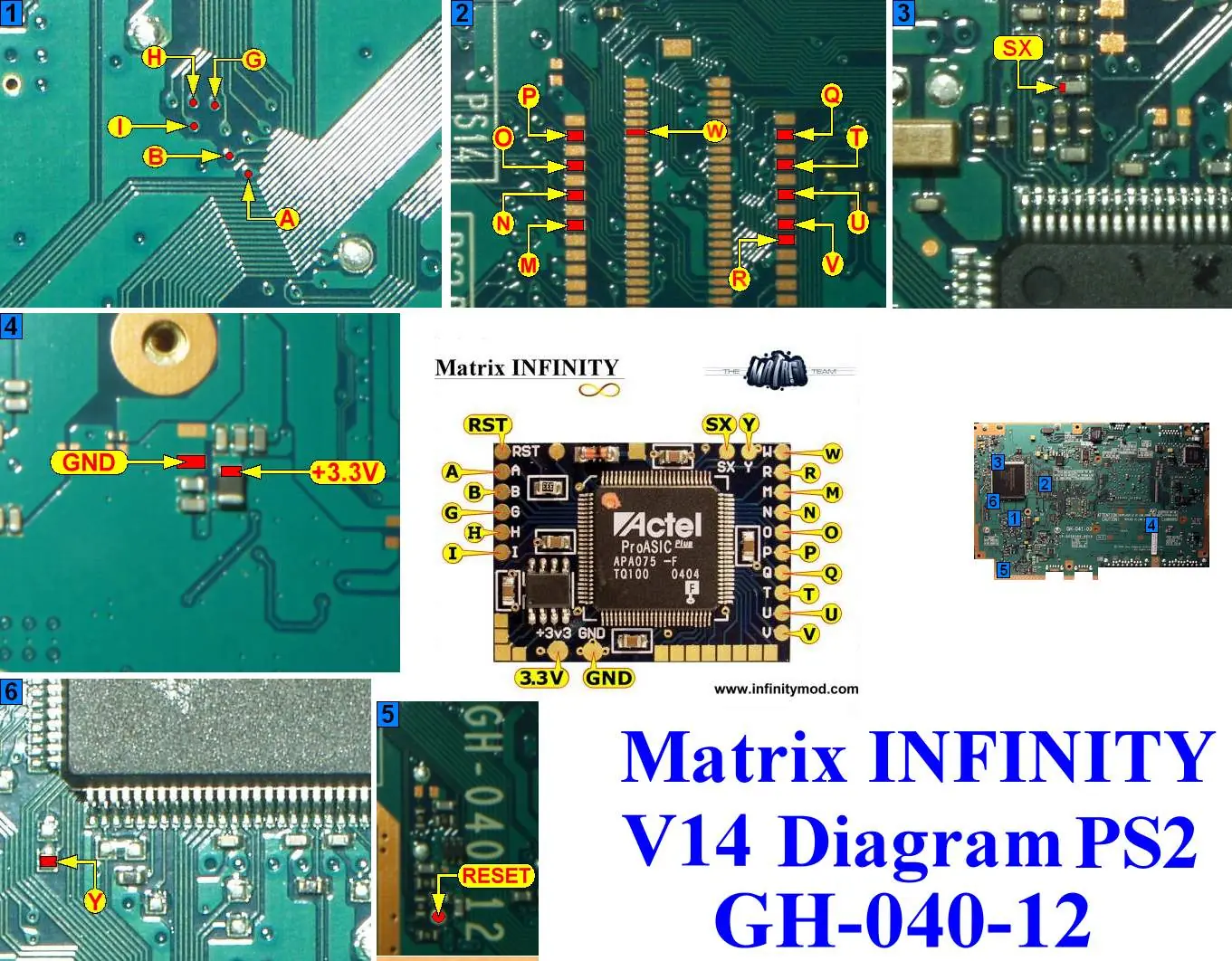

Esquemas de conexión del chip Matrix Infinity en una Ps2 v14 GH040-12
Esquemas de conexión del chip Matrix Infinity en una Ps2 placa GH040-51
Esquemas de conexión del chip Matrix Infinity en una Ps2 placa GH041-xx

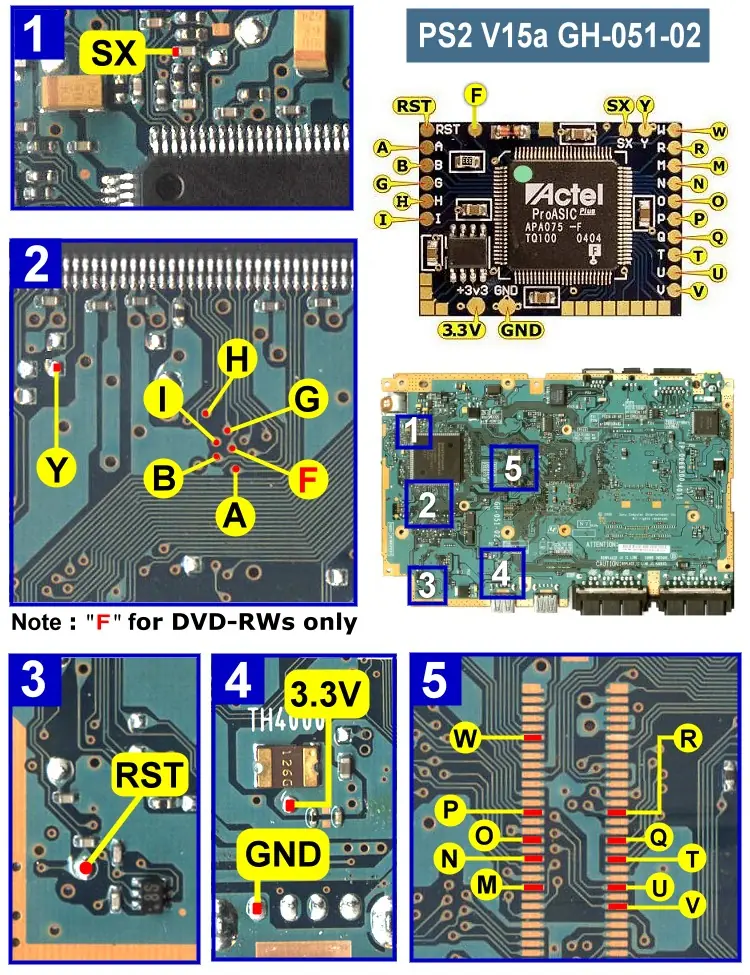

Esquemas de conexión del chip Matrix Infinity en una Ps2 v15 GH051-02

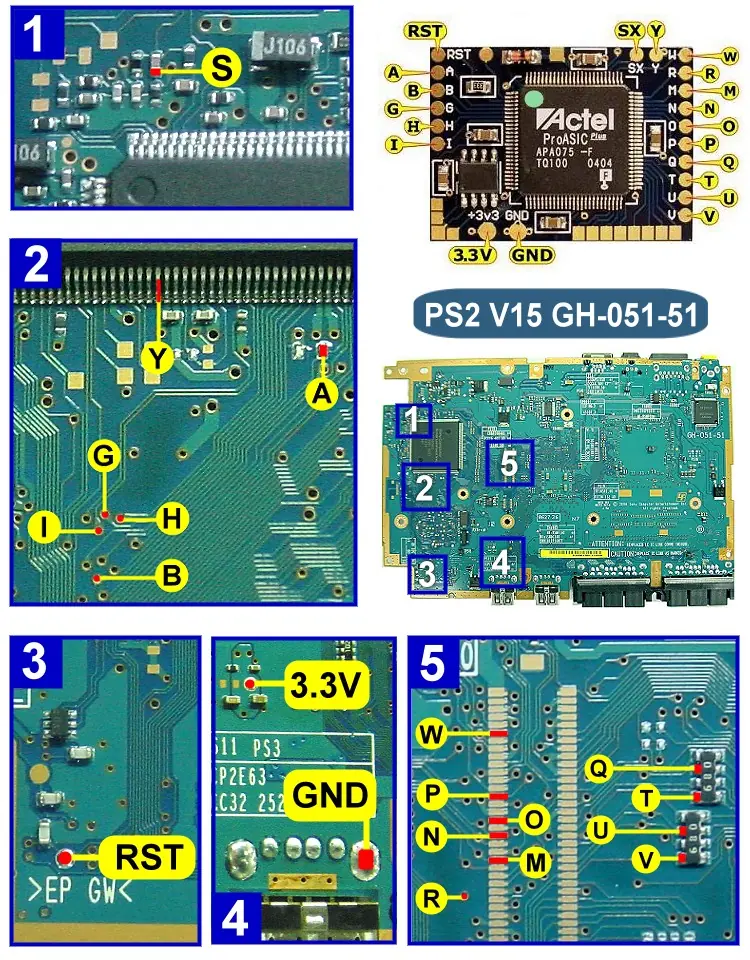

Esquemas de conexión del chip Matrix Infinity en una Ps2 v15 GH051-51
