Les muestro el paso a paso de la restauracion de una maquina antigua de desgranar maiz del año 1912 aproximadamente

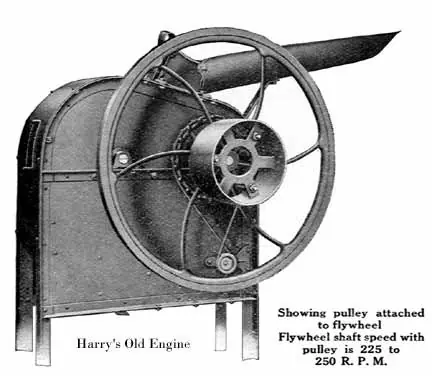

Esta es la maquina, de una antigüa publicidad original del año 1905 aproximadamente.
( Fotos de la Web )
Se preguntaran para que restaurar una maquina asi... el caso es que la queriamos usar para desgranar maiz pisingallo ( El que se usa para hacer Palomitas de Maiz o Pop-Corn )
El año anterior habiamos sembrado un poquito, que nos regalo un vecino para evaluar y como obtuvimos buen rendimiento, decidimos aumentar la superficie de siembra a 1 Hectarea.
Como se esperan cosechar mas de 70.000 espigas de maiz, para poder desgranar esa cantidad hace falta una maquina que lo haga sin dañar el grano, esta maquina es ideal, ya que no lo golpea como las cosechadoras tradicionales usadas en el campo
Ademas, ya habiamos intentado pasarlo por una cosechadora , pero debido a que en la maquina quedan granos de maiz "comun" de las cosechas anteriores, se producian mezclas de granos
Es bastante complicado limpiar bien una cosechadora grande, siempre le quedan granos adentro y ademas no trata el grano con la delicadeza necesaria, el maiz para Pop-Corn debe ser tratado y cosechado con delicadeza, si sufre daño, luego el grano no explota
Por tal motivo, una maquina como esta es ideal para pequeñas cosechas
Los trabajos los hicimos en el campo, durante cuatro fines de semana...
Algunos pasos estan sin fotos, ese dia no fui yo y no tomaron fotos de ese paso ( lijado )

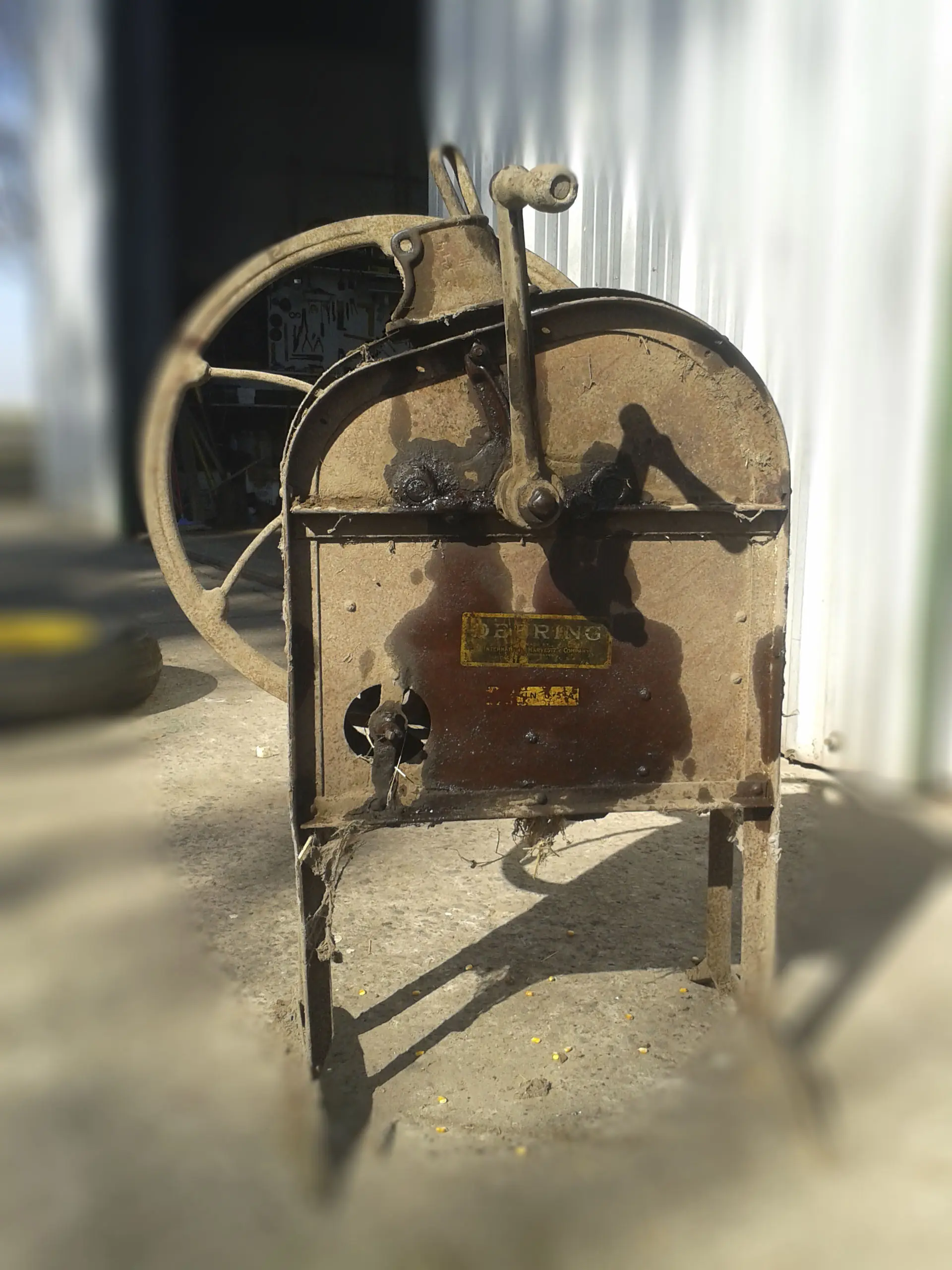

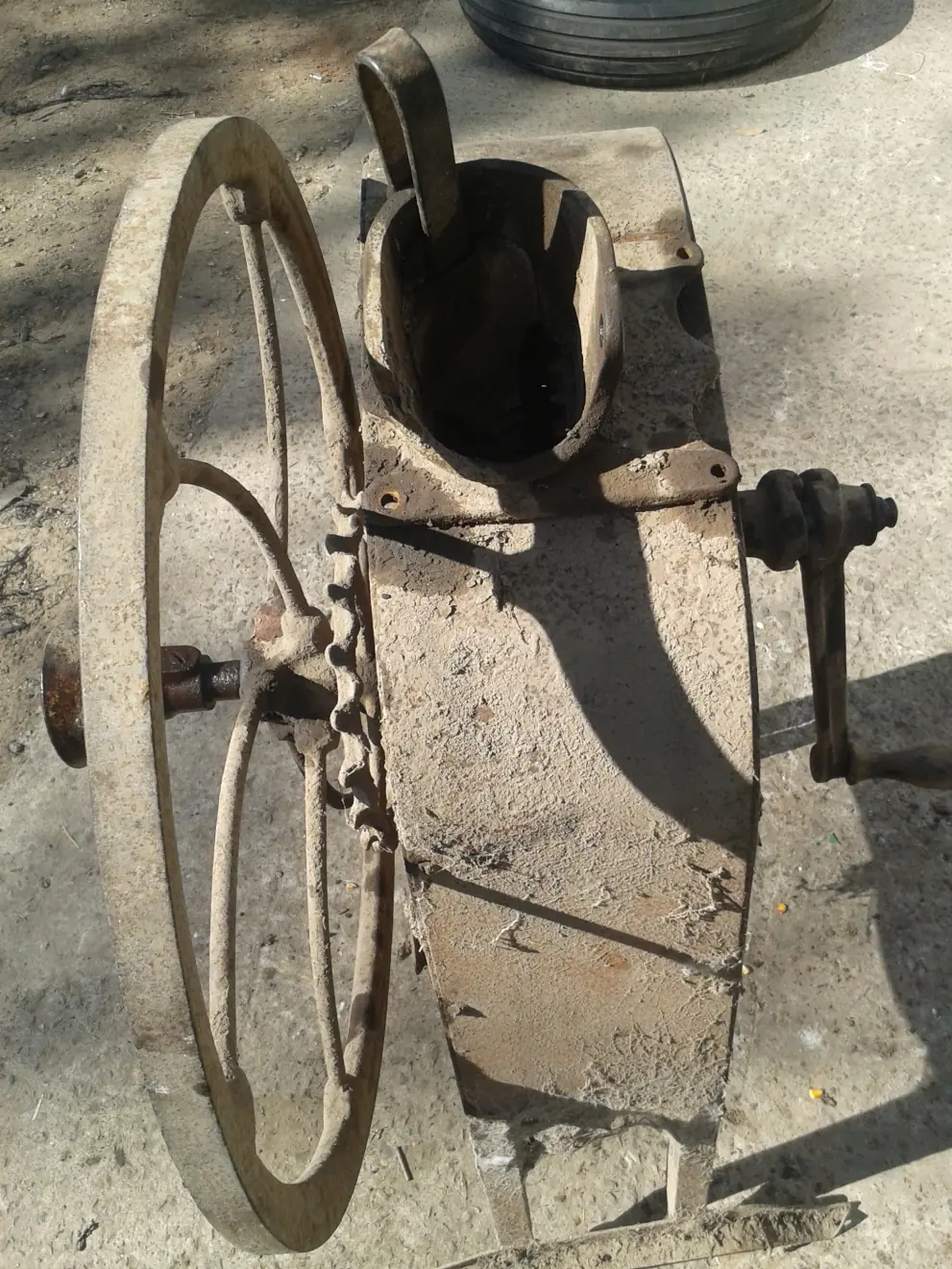

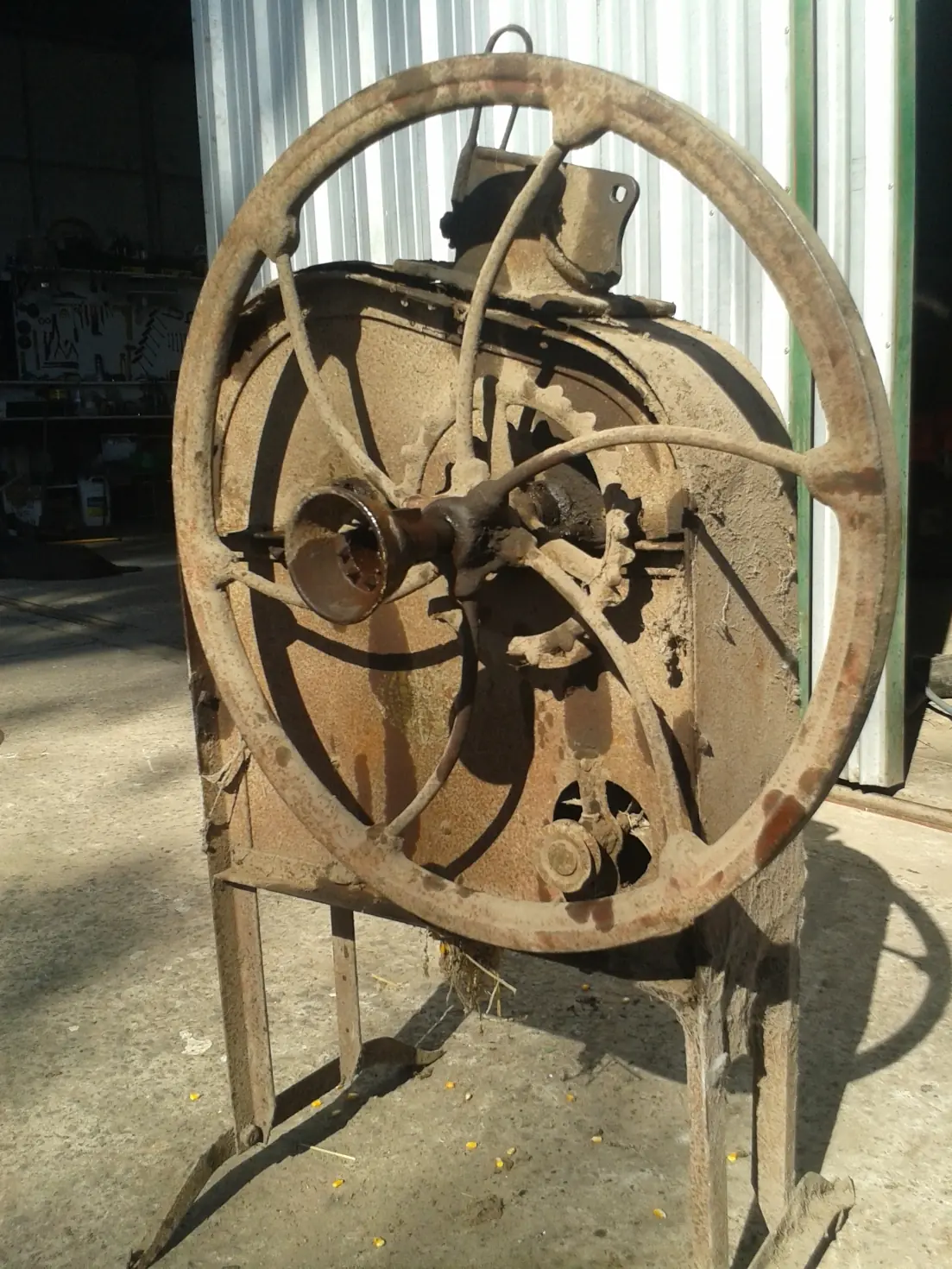

Esta es la maquina en su estado original, tal como llego a nuestras manos .
Internamente es asi, este es un esquema de la maquina que consegui investigando en internet
Una vez conseguida la maquina, la probamos para asegurarnos de que no tenga rotos engranajes o cosas trabadas, al probarla se movia con dificultad, estaban los ejes agarrados por el oxido.
Con algo de lubricacion y limpieza , arrancó
Las manchas oscuras son de lubricante, que le pusimos en exceso para lograr que se mueva

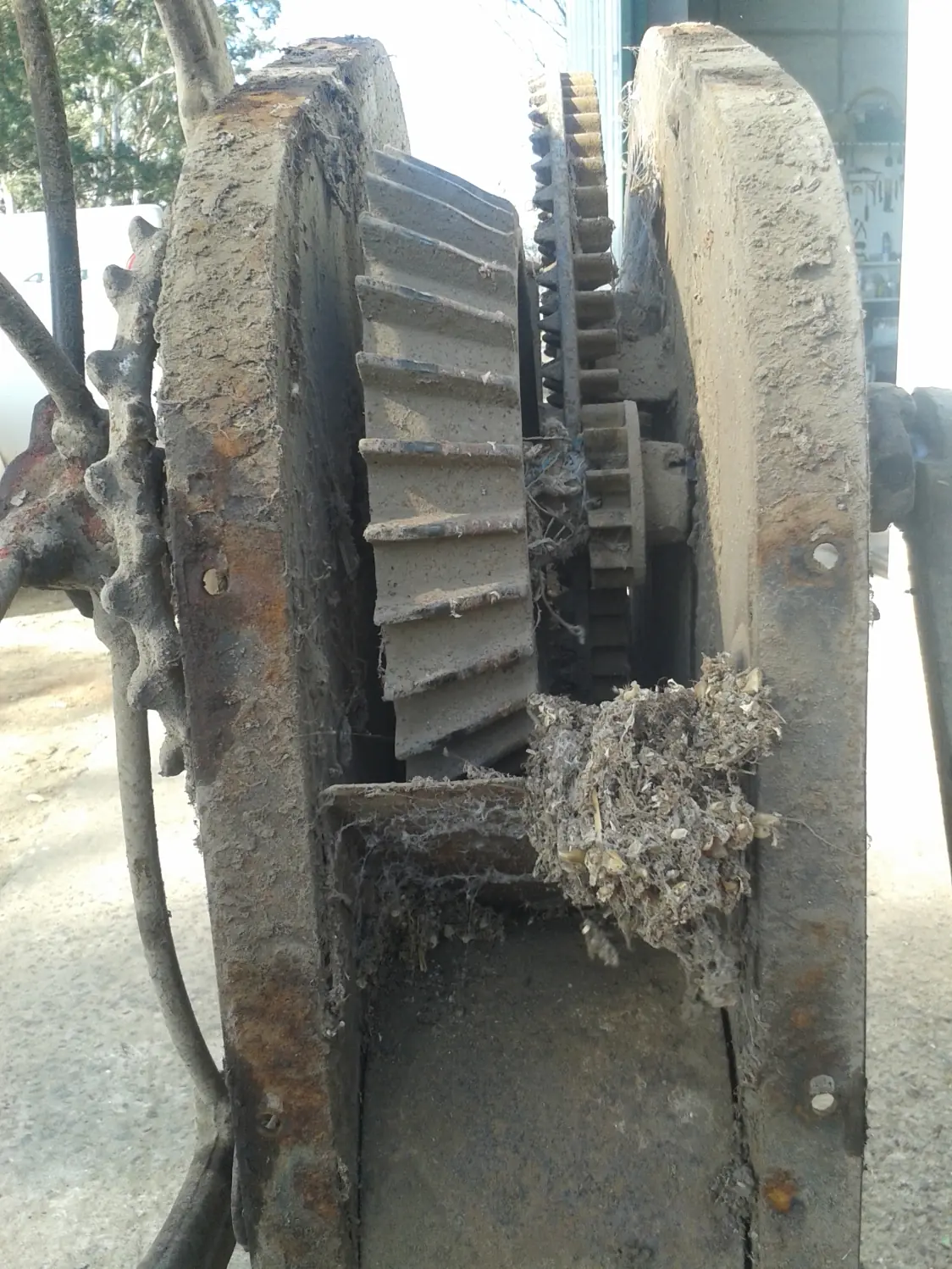

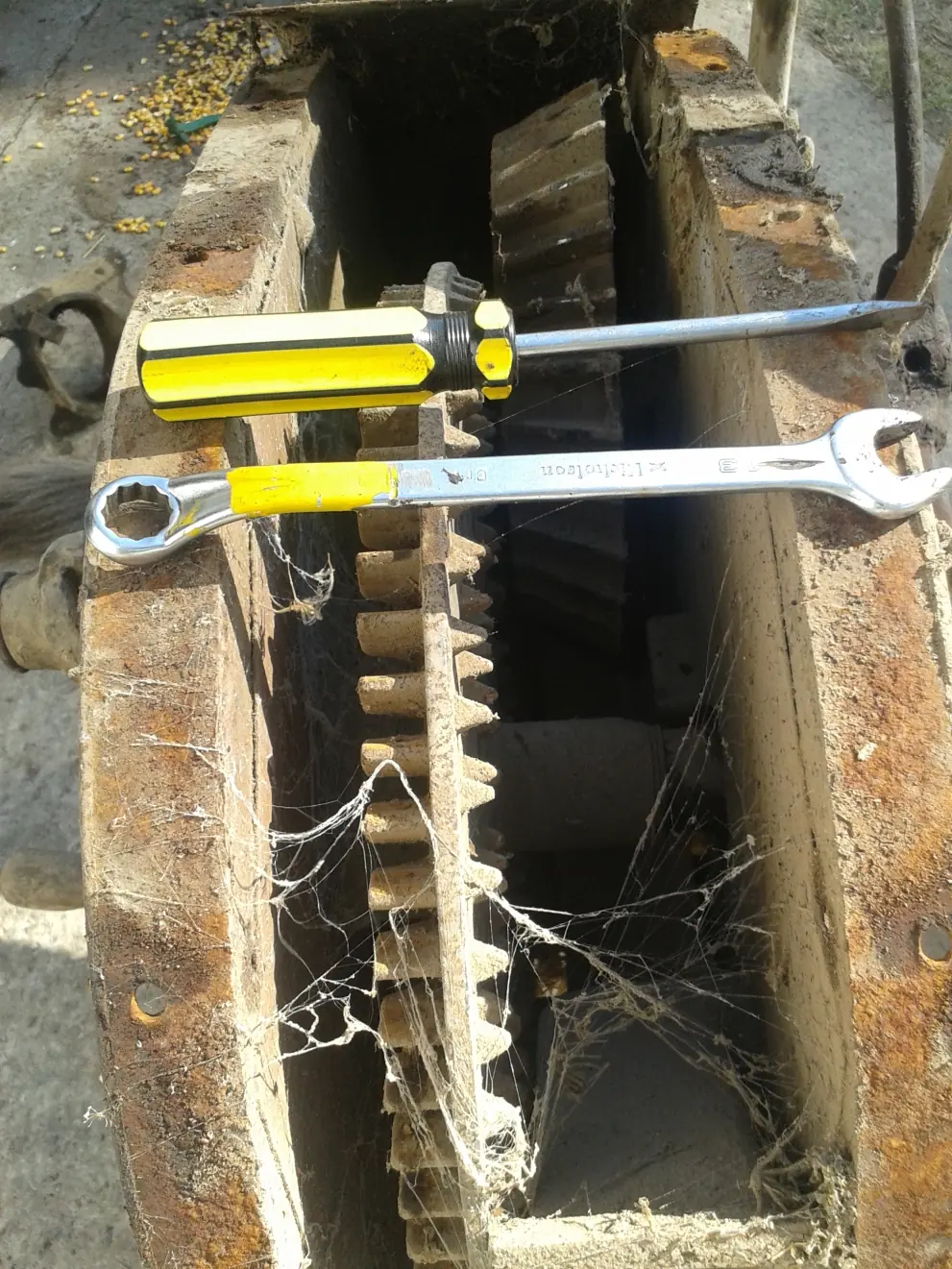

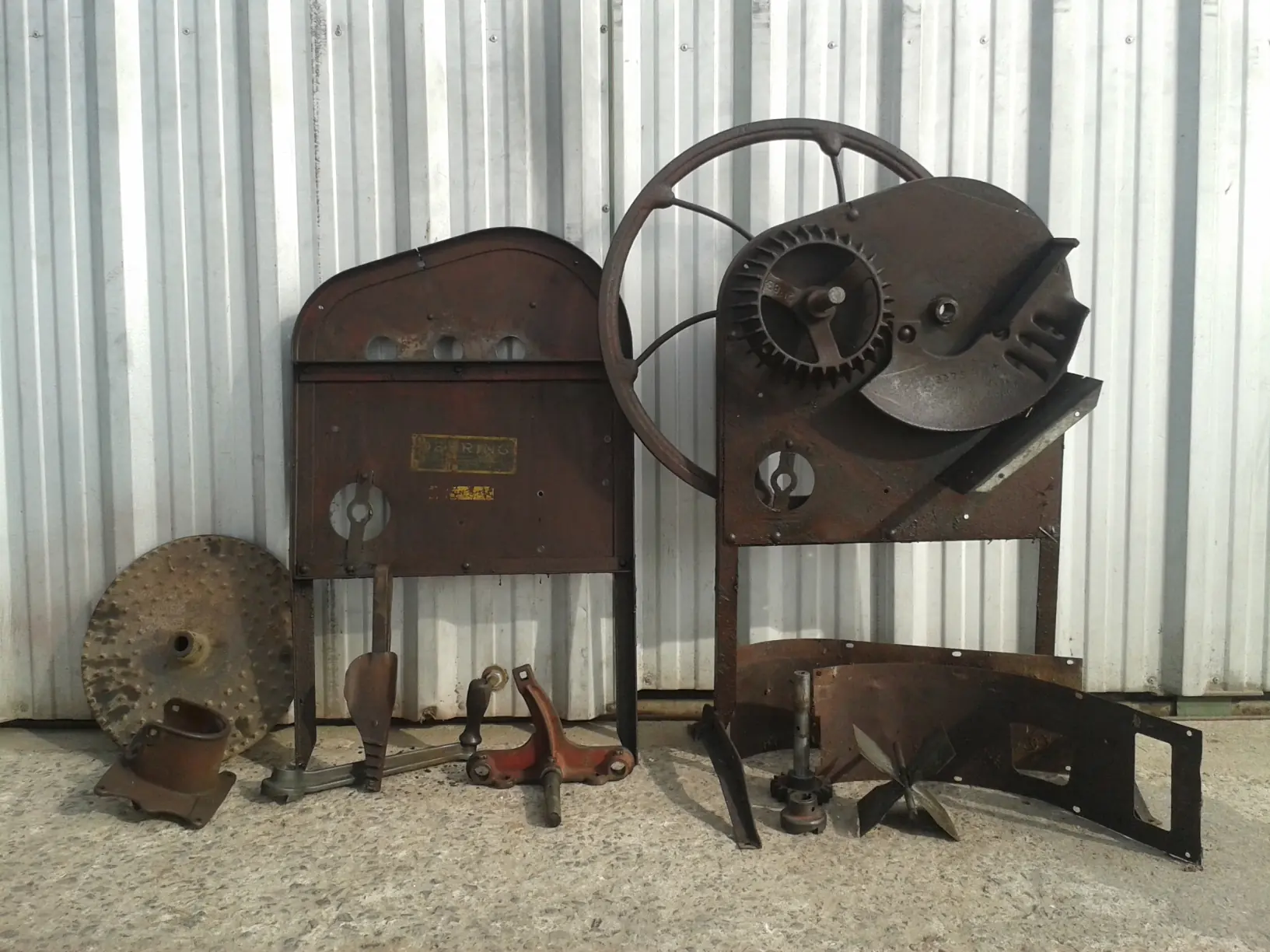

Asegurados de que todo funcionaba, comenzamos el desarme... encontramos tierra y telas de araña a montones
Pudimos salvar casi todos los tornillos y tuercas originales, solo 2 debimos cortarlos ya que por el oxido no se soltaron, conseguimos algunos parecidos y los usamos para ponerlos en lugares menos visibles, para disimular
Nos llevo todo el primer dia el proceso de desarme, limpieza y ordenamiento de las piezas
Limpiamos, cepillamos y lijamos, luego se limpio con fosfatizante algunas piezas ( no hay fotos de este paso ) Eso tomo todo el segundo sabado de trabajo
La investigación :
Mientras yo en la semana investigue en la web sobra la maquina.
De ahi saque los esquemas e imagenes publicitarias que puse arriba
Averigüe que el primer modelo de esa serie se fabrico por el 1890 , con el armazón de madera y el resto de engranajes interiores muy similar a esta.. se llamaba Pony Corn Sheller.
En 1905 ya se fabricó totalmente de hierro y tomo la forma definitiva, desde ese año fue comercializada por la firma DEERING, con estructura en chapa metalica galvanizada y marco de hierro en color rojo.
Luego entre 1905 y 1914 la empresa International Harvester Company la comienza a comercializar, con toda la estructura el color rojo, con detalles en color negro ( Hubo modelos con detalles en azul )
En esa epoca el modelo deja de llamarse "Pony" y solo lleva la marca DEERING
Este modelo en particular estimo que es de 1912

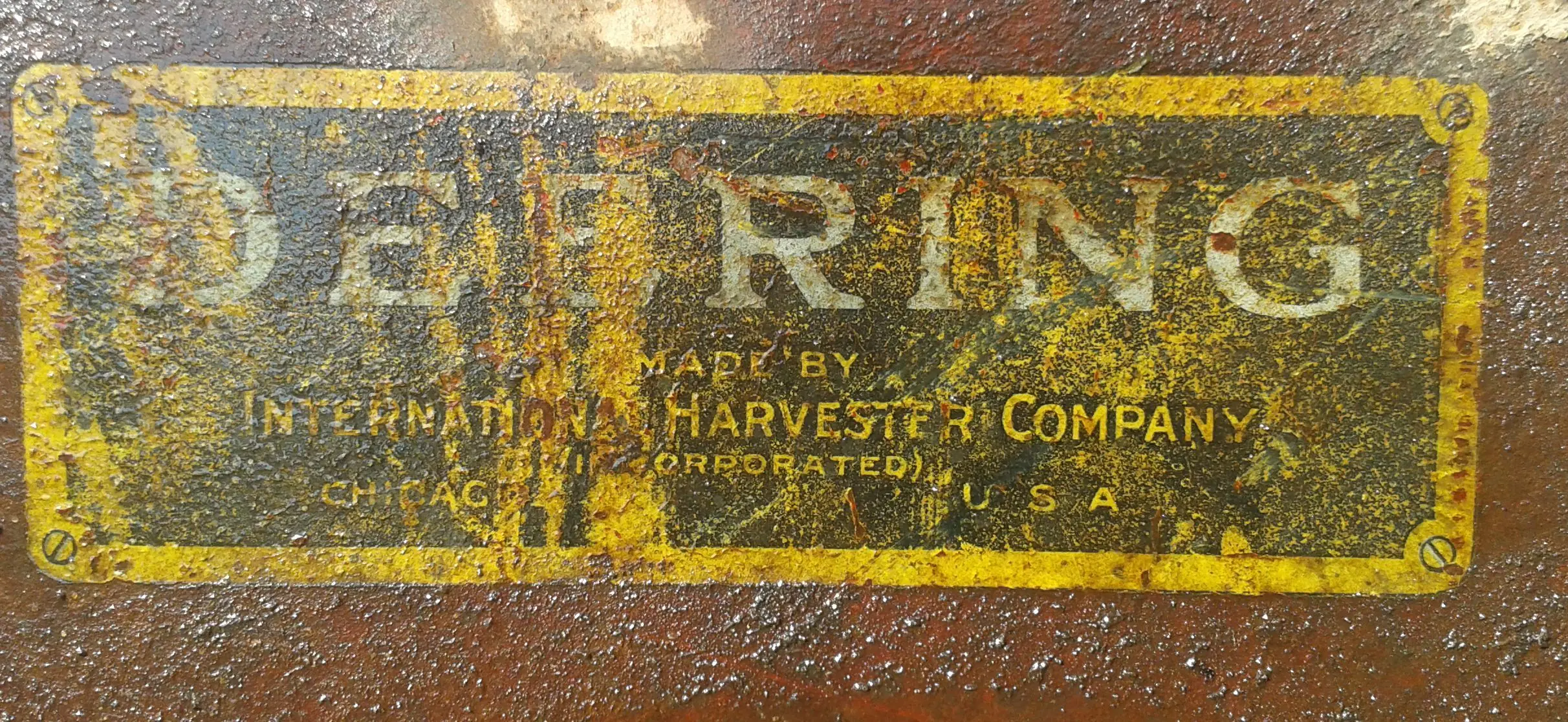

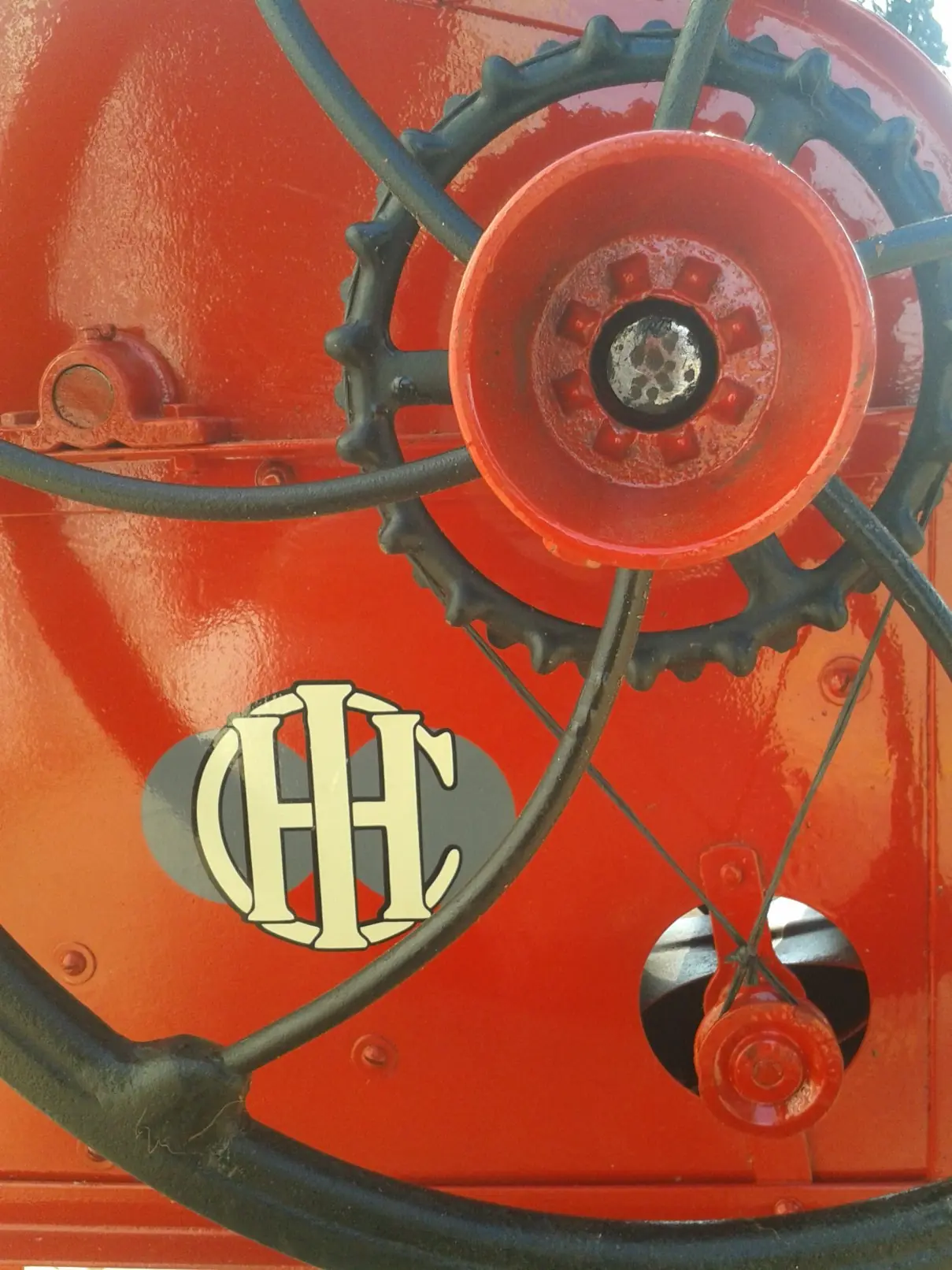

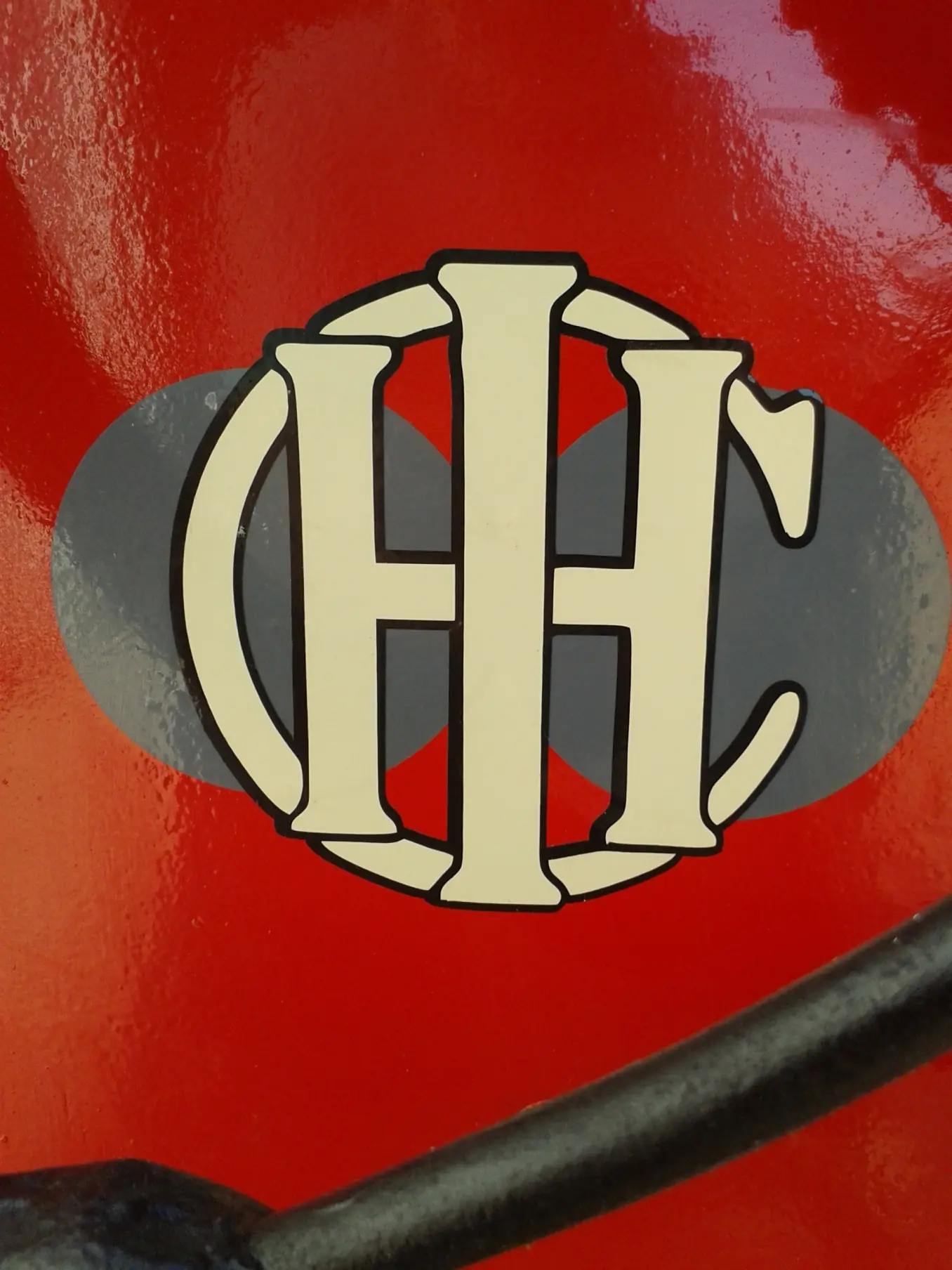

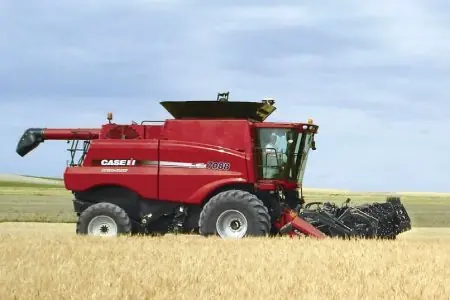

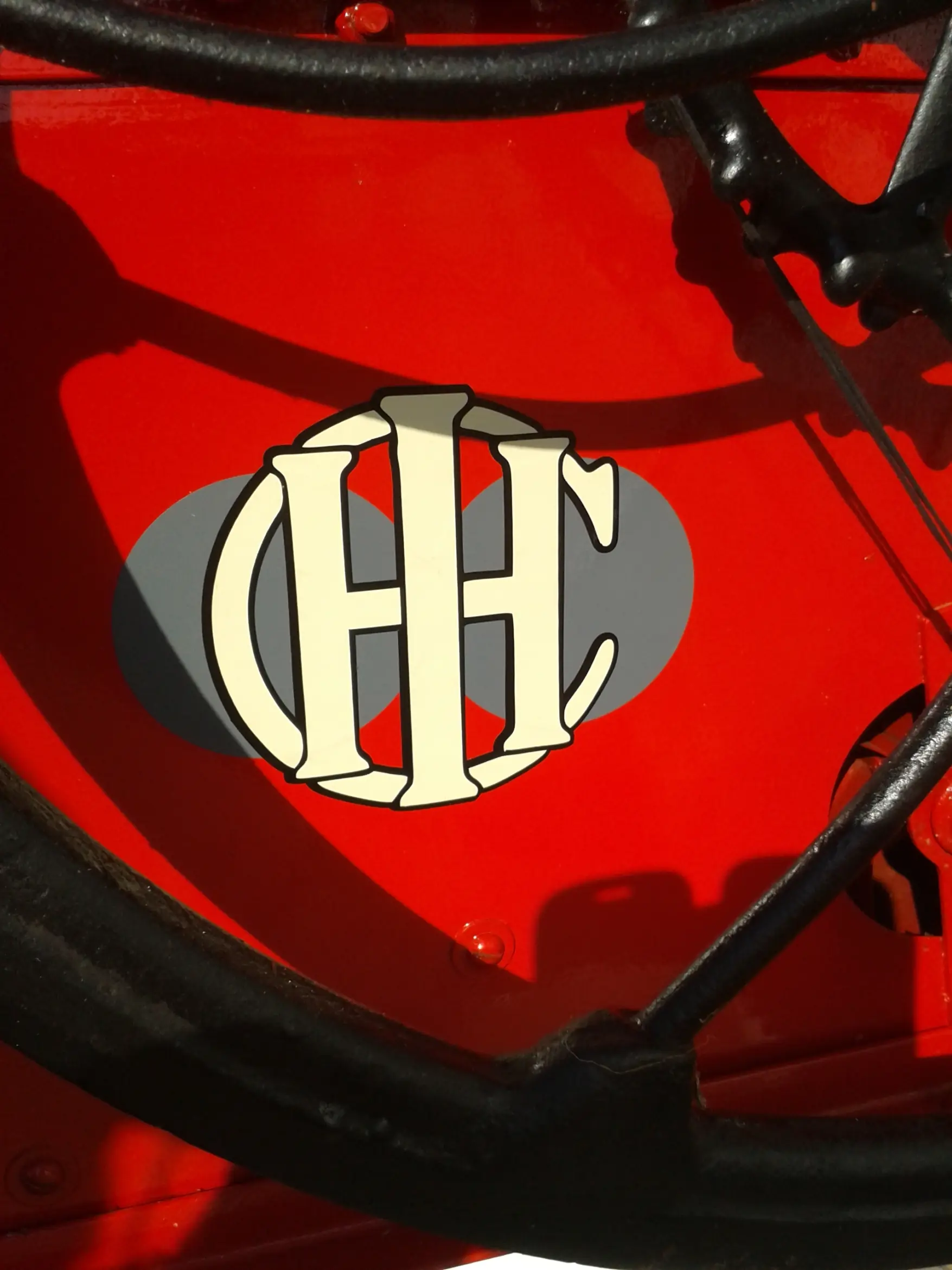

Alli la maquina ya tiene el logotipo de IHC, siglas de International Harvester Company..que aún hoy se sigue usando, los que conozcan cosechadoras actuales sabran que la cosechadora CASE tiene en su logo la sigla IH de International Harvester... el logo con modificaciones sigue vigente aún, con la IH superpuestas.
Vean el logo actual de CASE IH
Es muy similar a este, con mas de 100 años de diseño
Este era la otro de los logos originales de la maquina
Volviendo a la desgranadora manual...Segun tengo entendido, este modelo se fabricó hasta 1921, luego fue reempazada por otro modelo
Para asesorarme, consegui una pagina de USA donde hay usuarios que restauraron algunas de estas maquinas y de ahi obtuve los colores originales para la pintura y las imagenes de los logotipos y marca... en esa web intercambian datos para restaurar cachivaches como estos. Obtuve fotos de maquinas originales y restauradas y algunos img´s con los logotipos

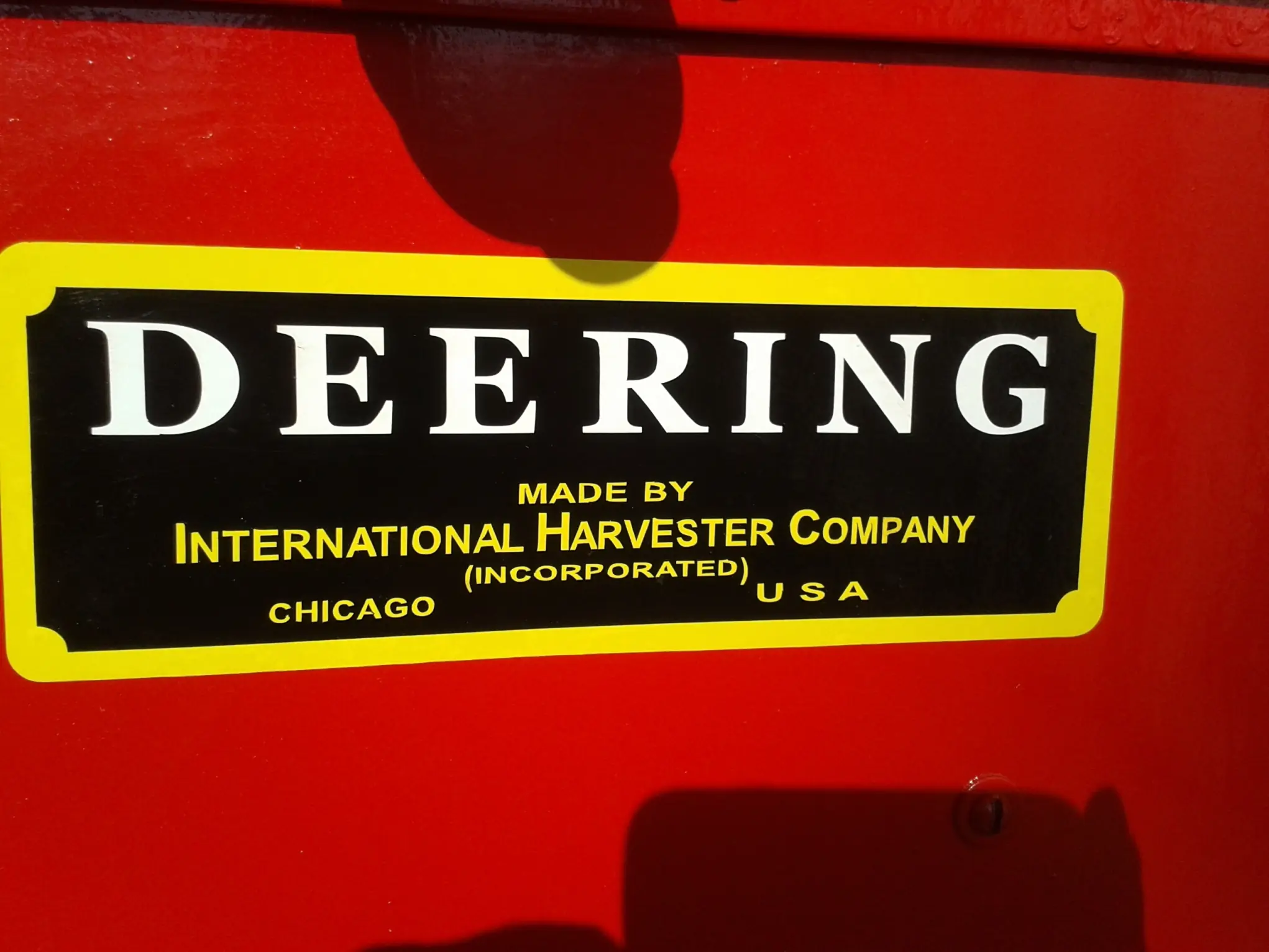

Con esos datos de los logos, me fui a una empresa grafica para que me los plotee, respetamos los colores originales lo mas posible.

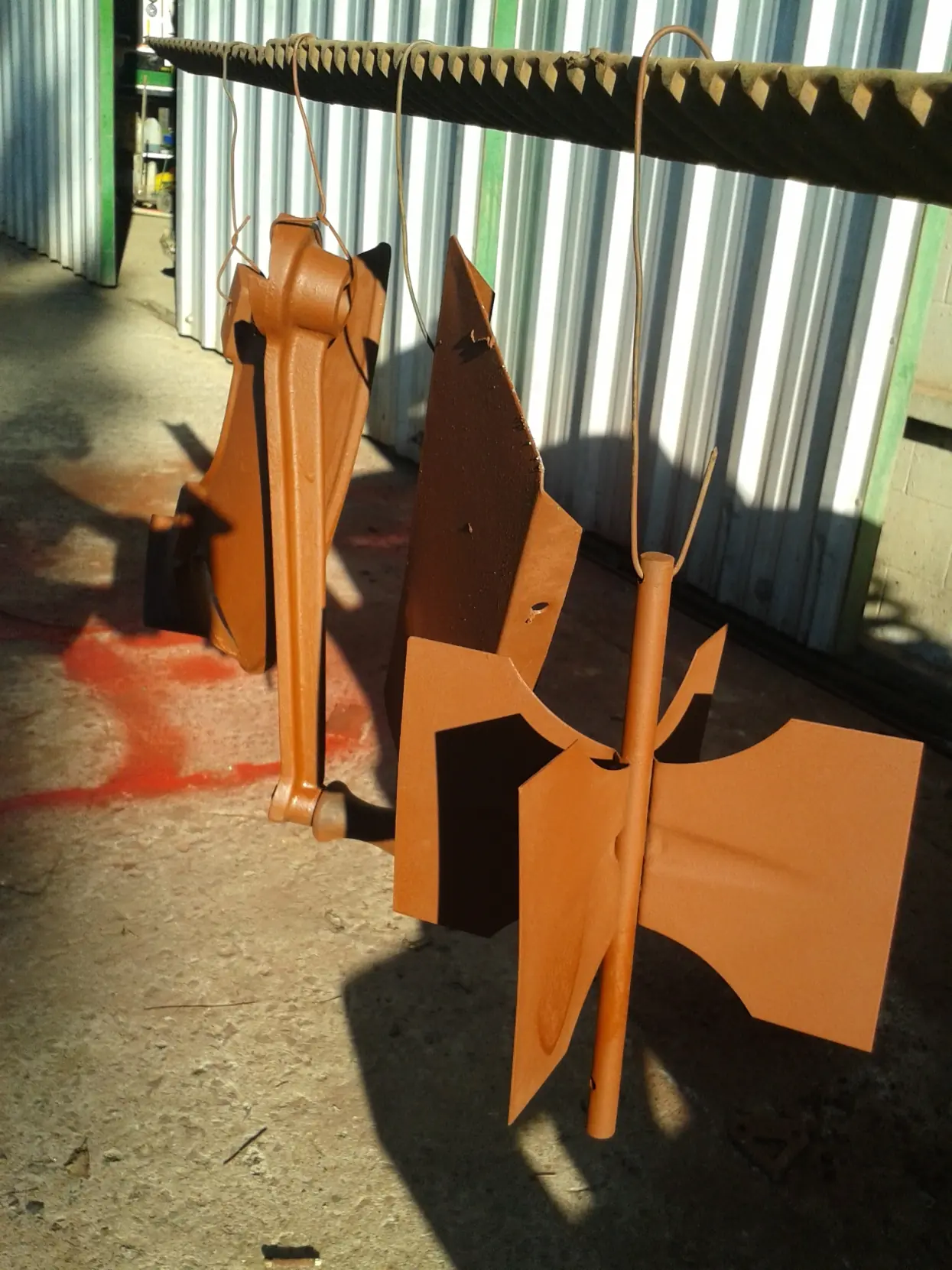

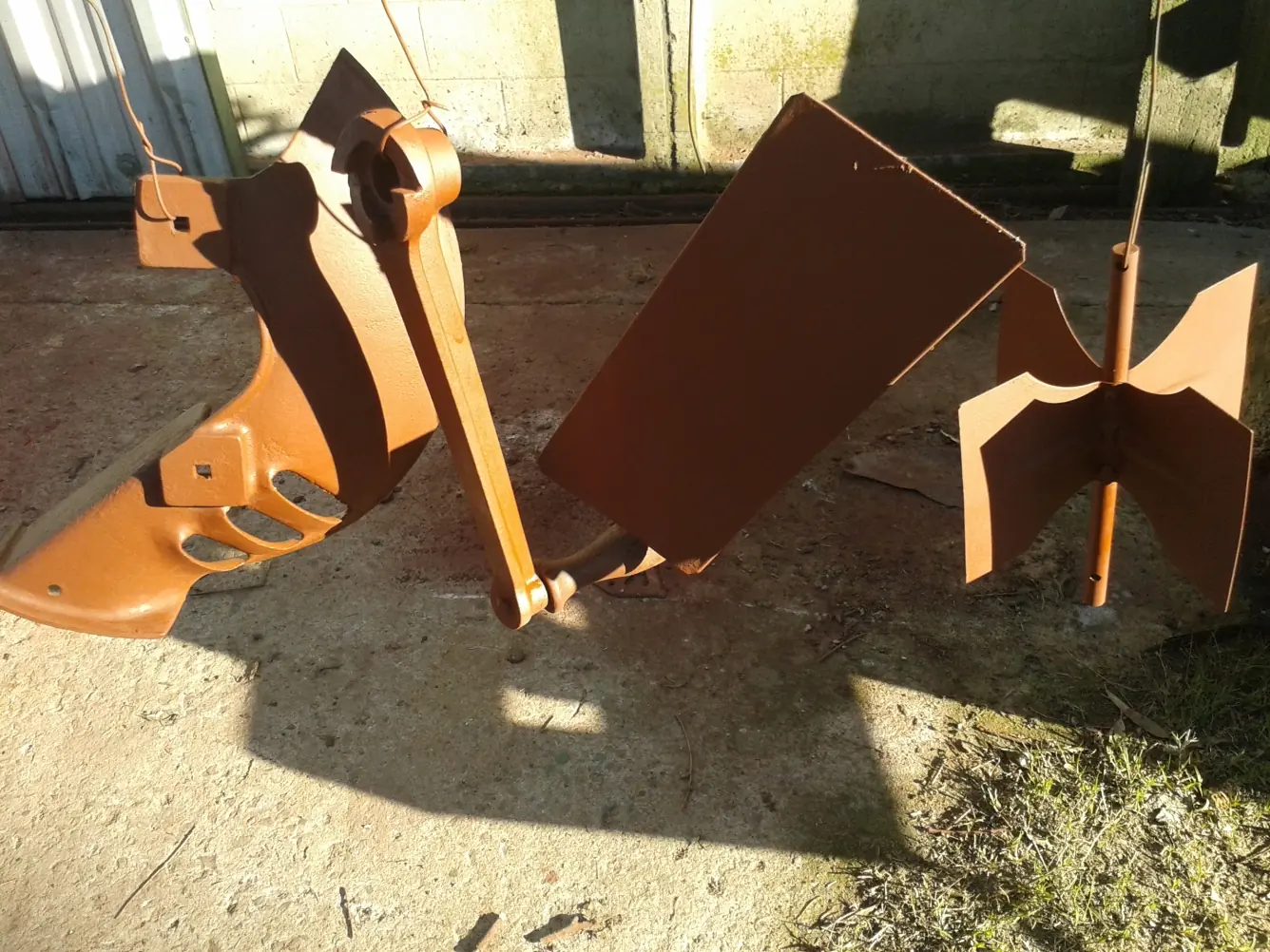

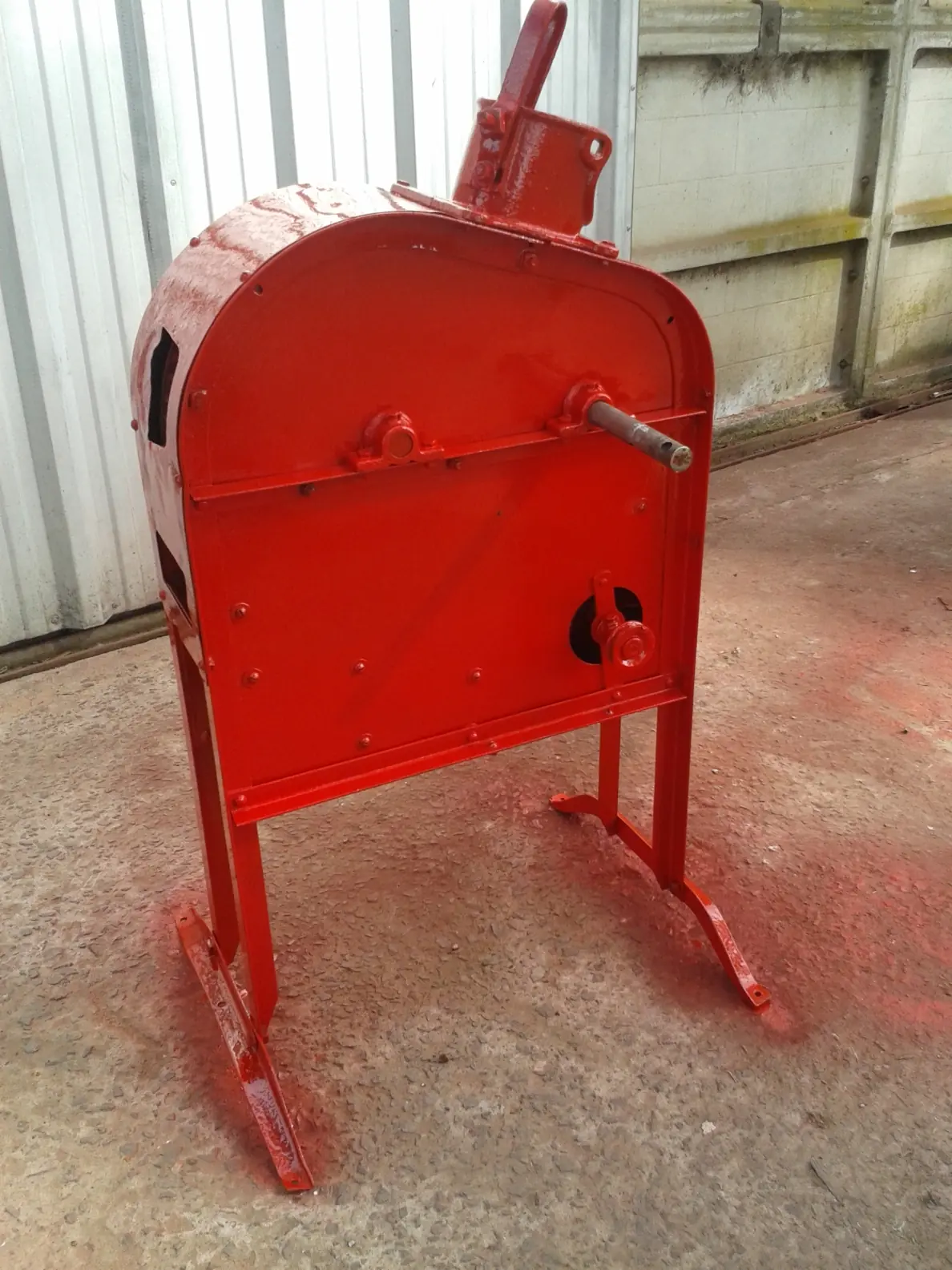

Continuando con el trabajo, luego del lijado y limpieza, se pinto todo con antioxido
Se repasaron, limpiaron y lijaron todos los tornillos originales, muchos de ellos son modelos de tornillos que ya no se consiguen facilmente, por lo que queriamos recuperarlos a todos para que quede todo original

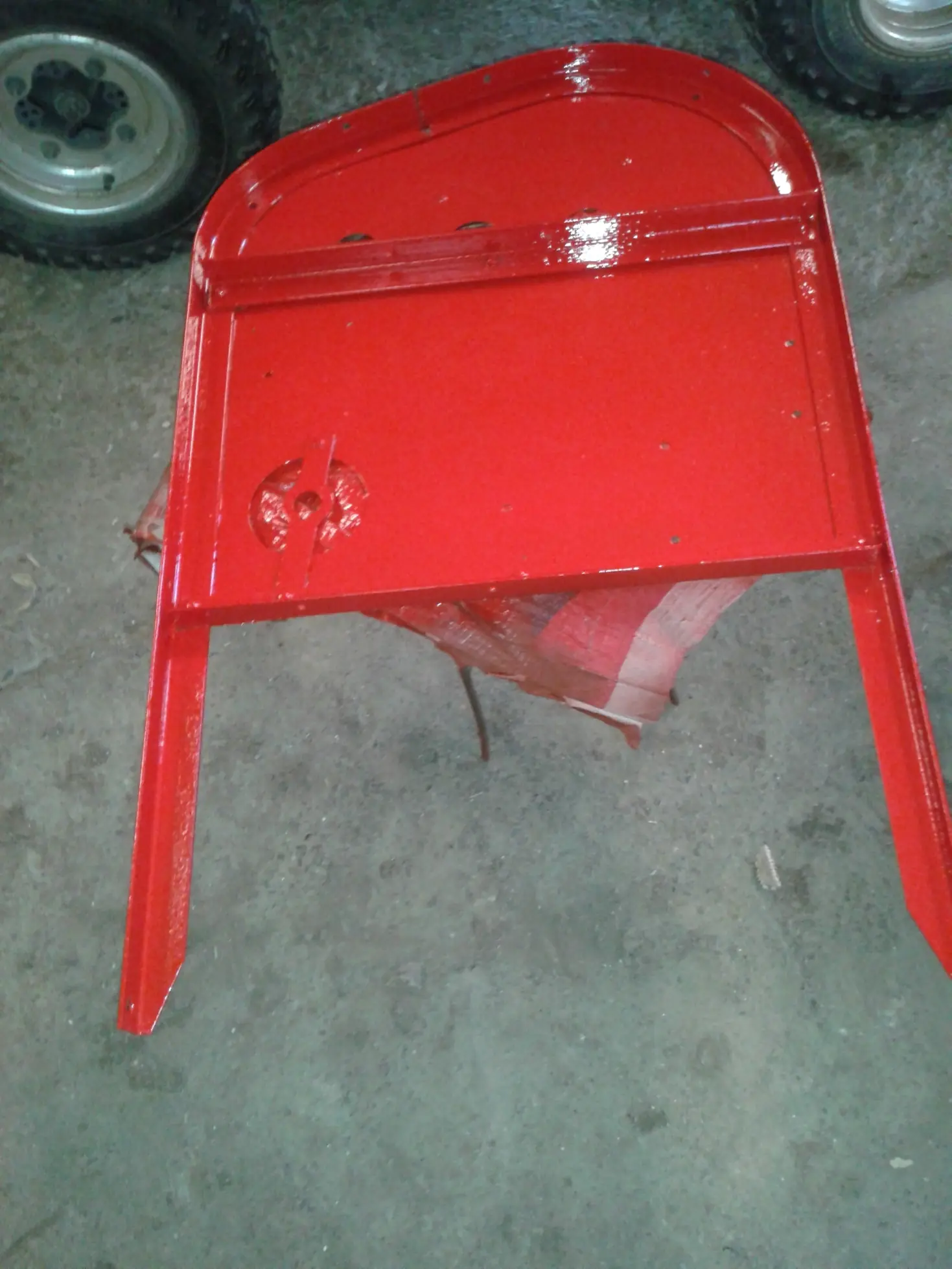

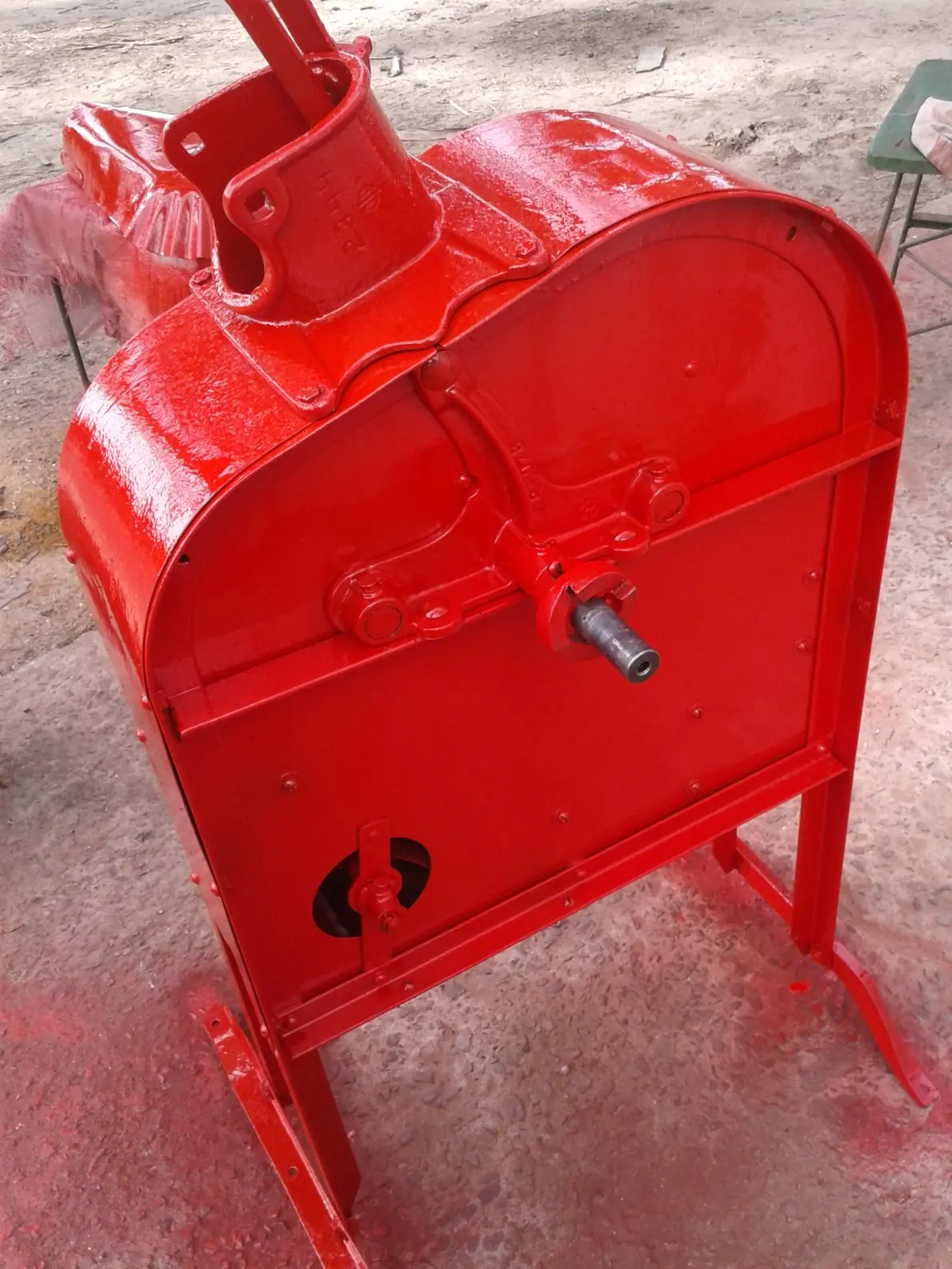

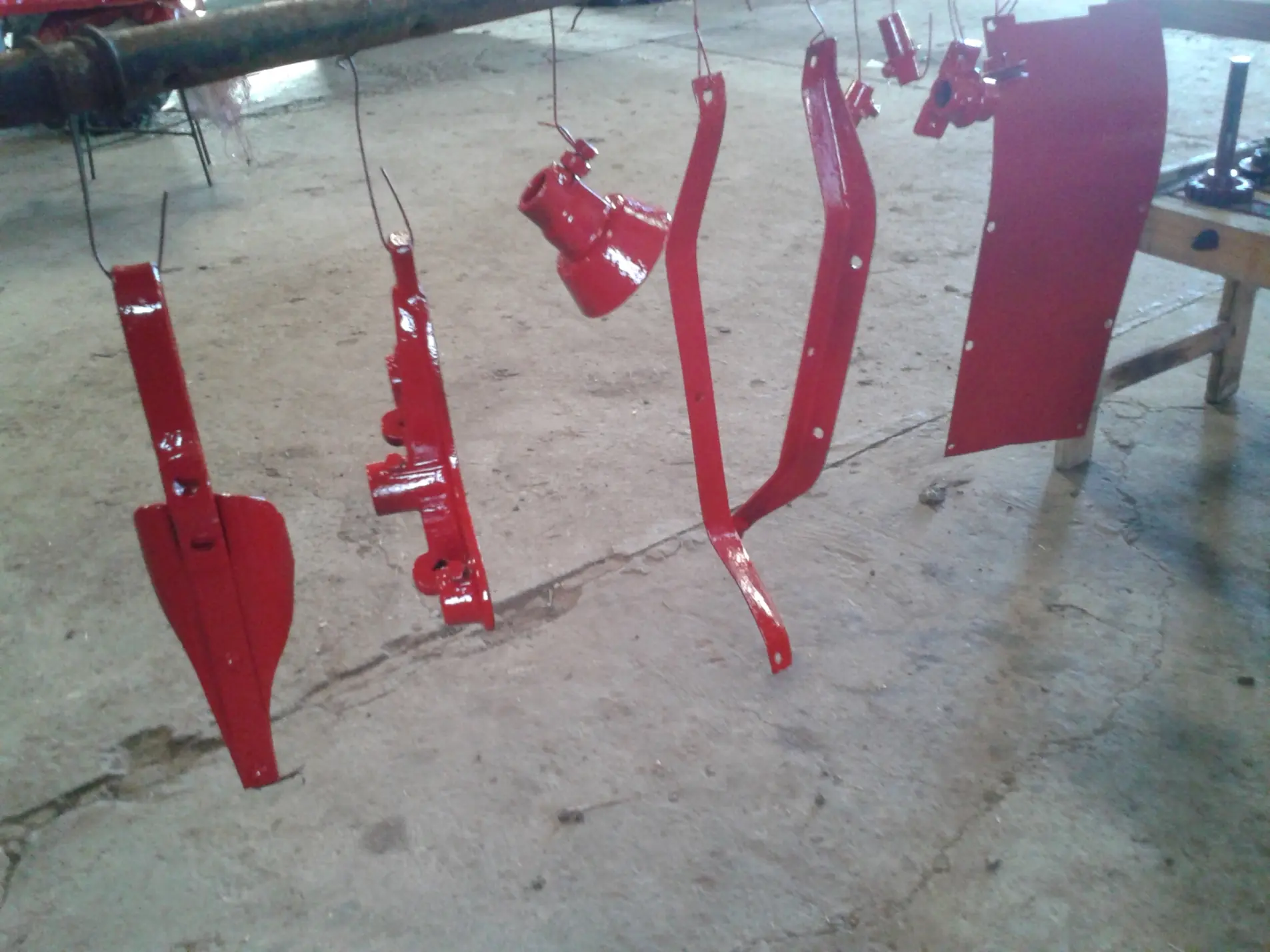

Luego, se pinto todo de rojo, menos la manija y poleas, que quedarian en color negro
A posterior, el el siguiente fin de semana se armó la maquina y al finalizar se volvió a repintar, para dar una segunda mano y cubrir detalles de algunos rayones producto del armado
Eso tomo todo otro sabado

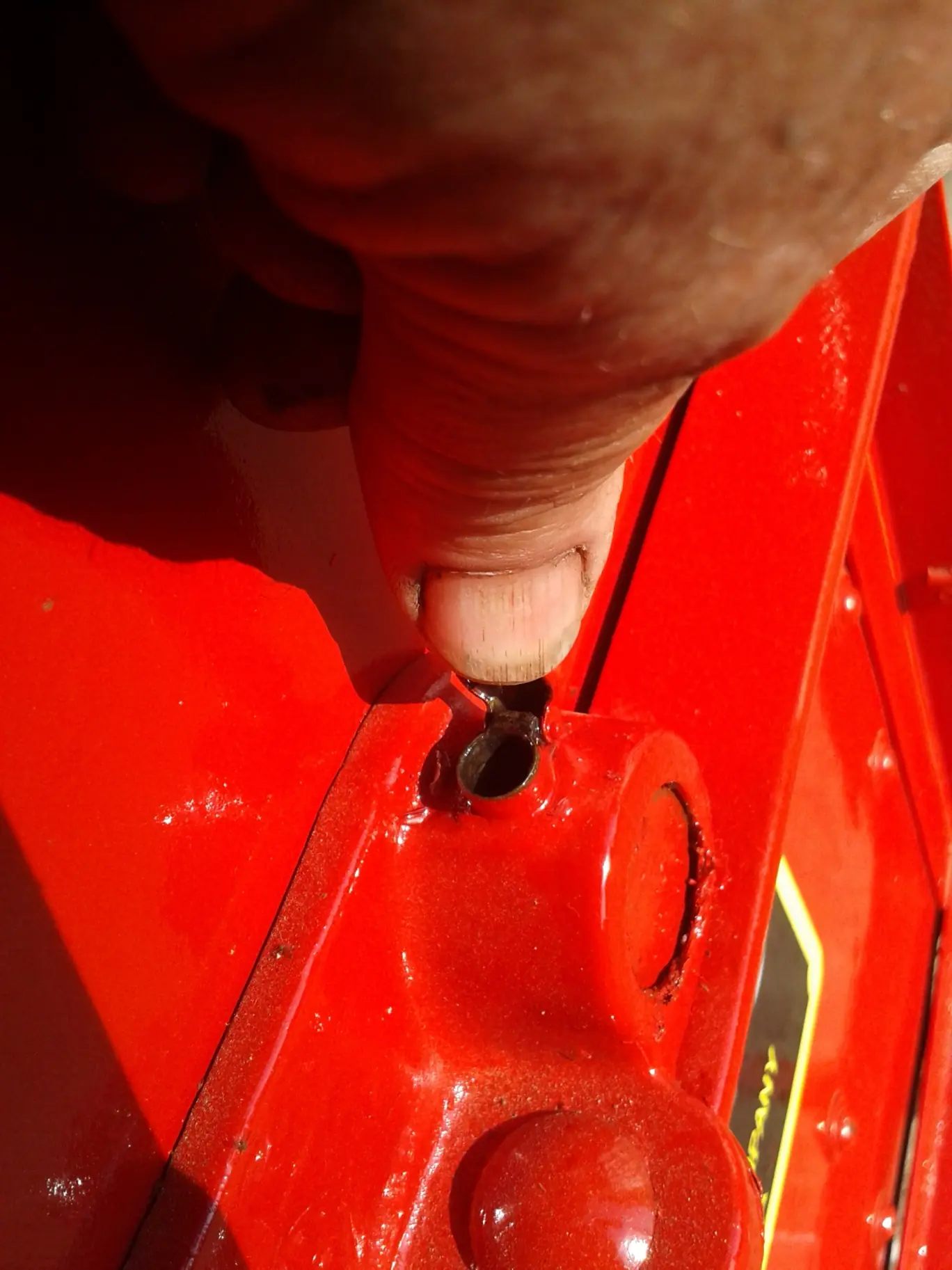

Un detalle de los orificios de lubricaciòn, la maquina tiene 6 y todos funcionan, con sus respectivas tapas cobertoras y los muelles/resortes que las mantienen cerradas
No siempre una maquina tan antigüa sigue mantreniendo detalles como estos, signo de que el dueño anterior la cuido mucho.

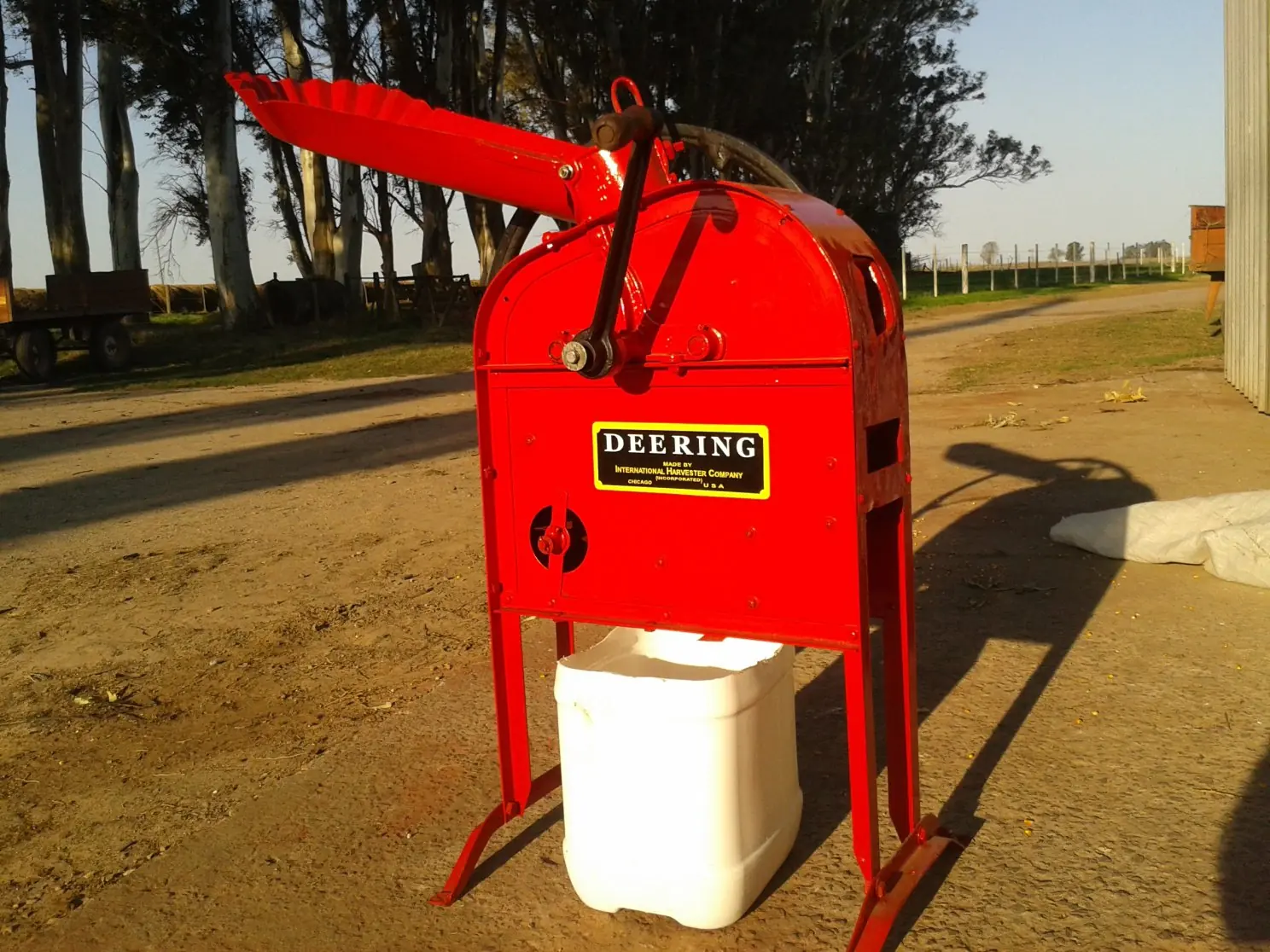

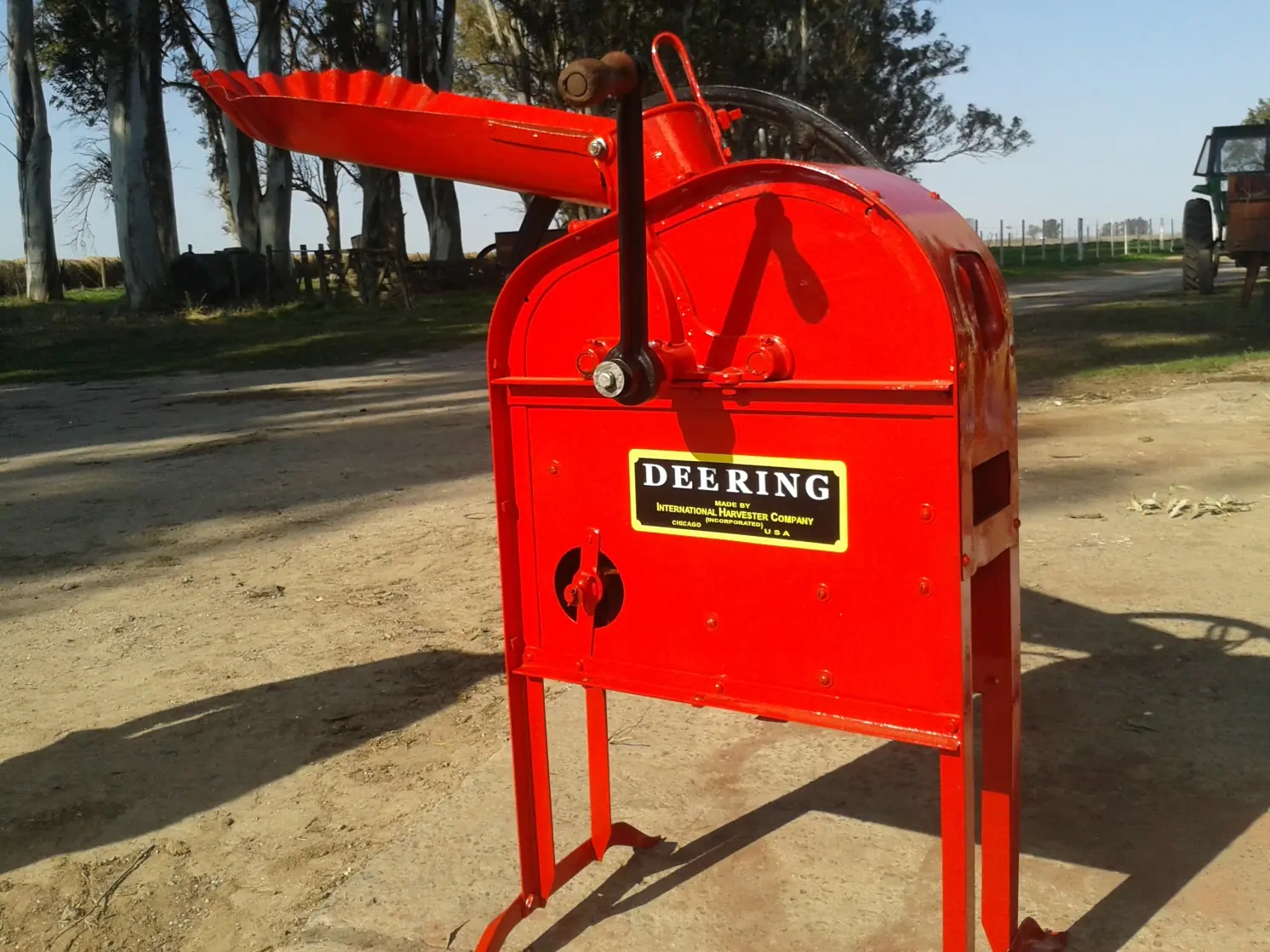

Luego, solo falto ponerle los adhesivos con los logos y probarla

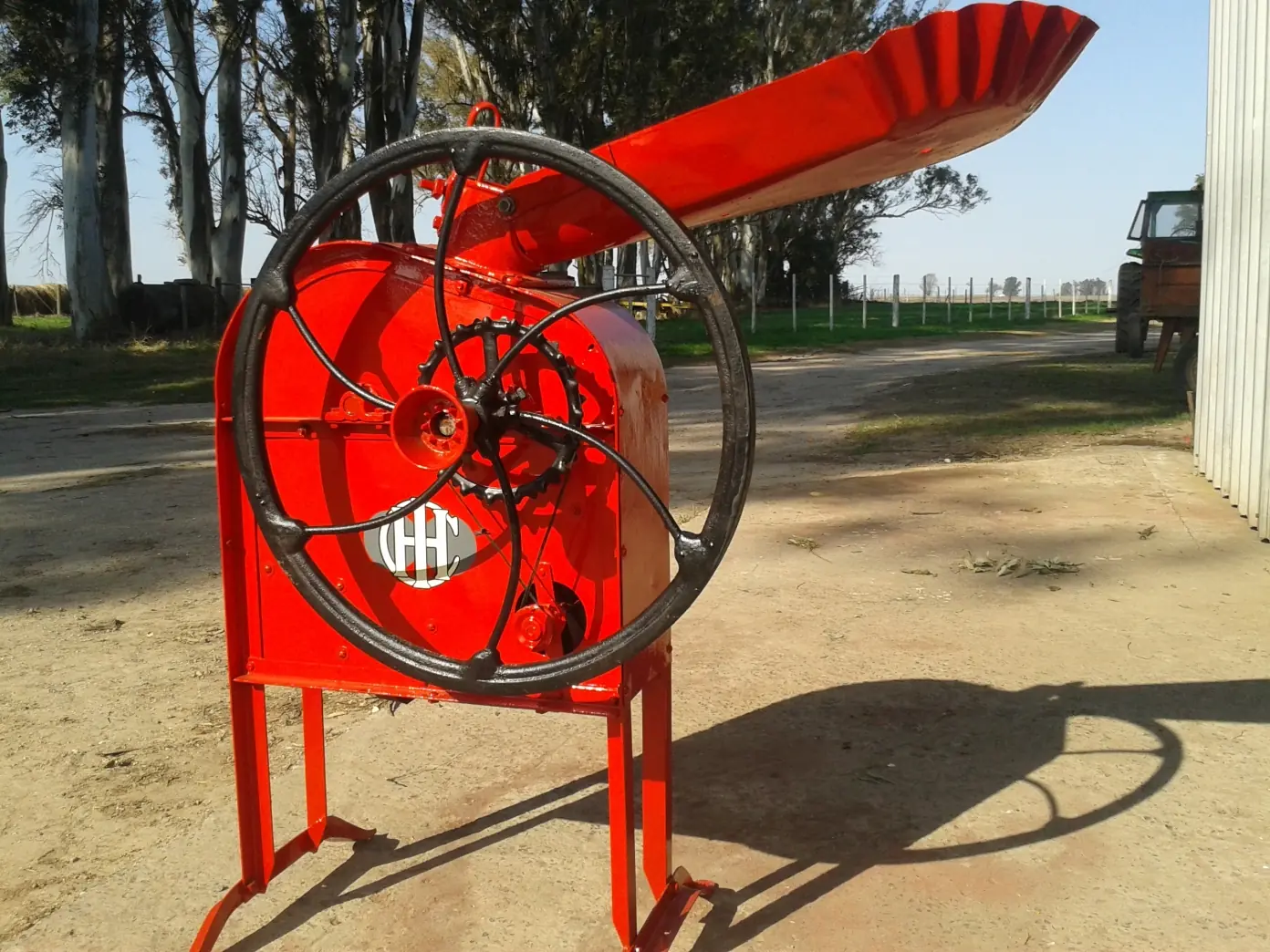

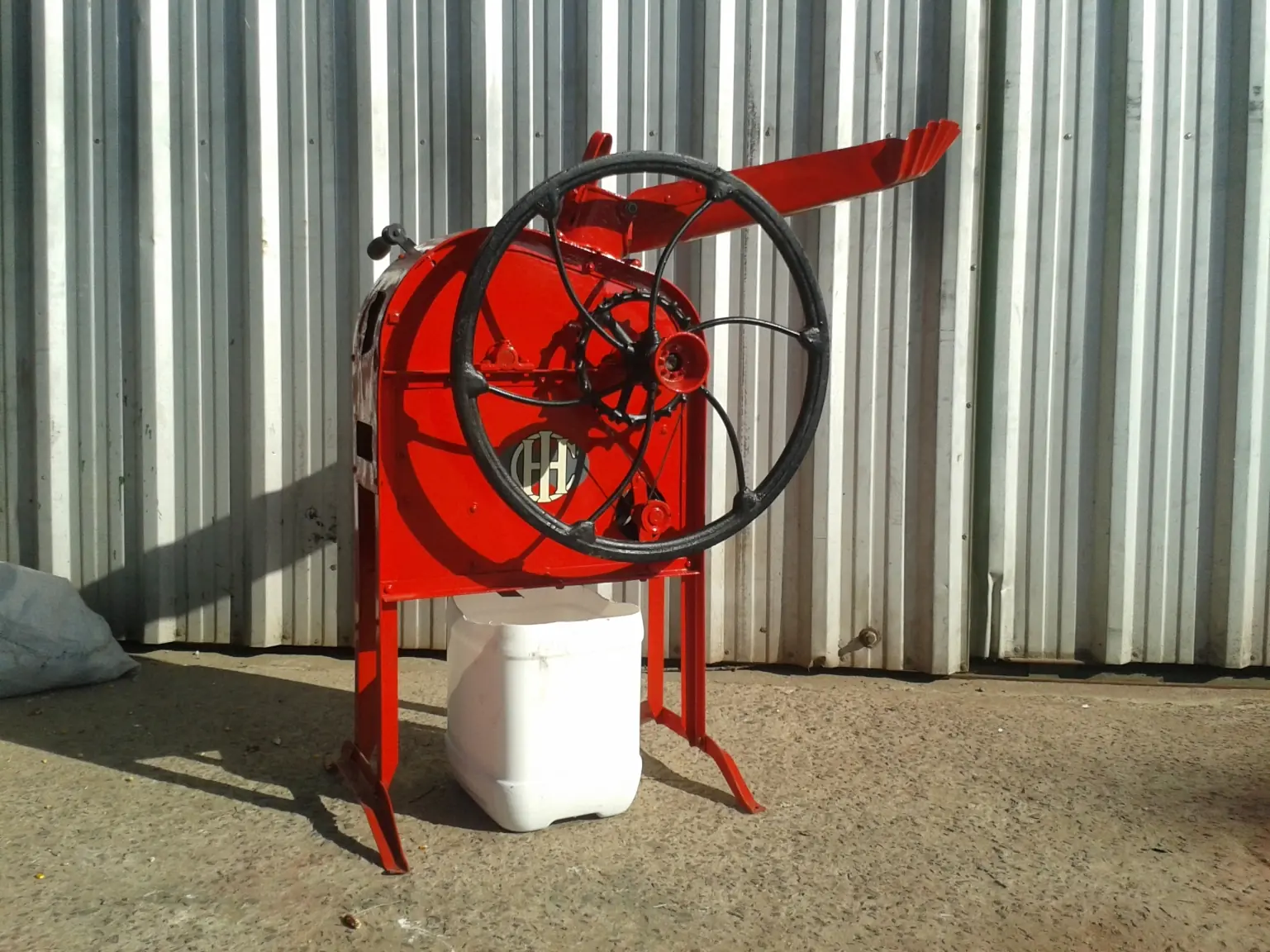

Con unos ajustes y lubricación, salio funcionando
Ahora esta original, en el futuro le cambiaremos el sistema de movimiento a manija para ponerle un motor electrico o naftero.

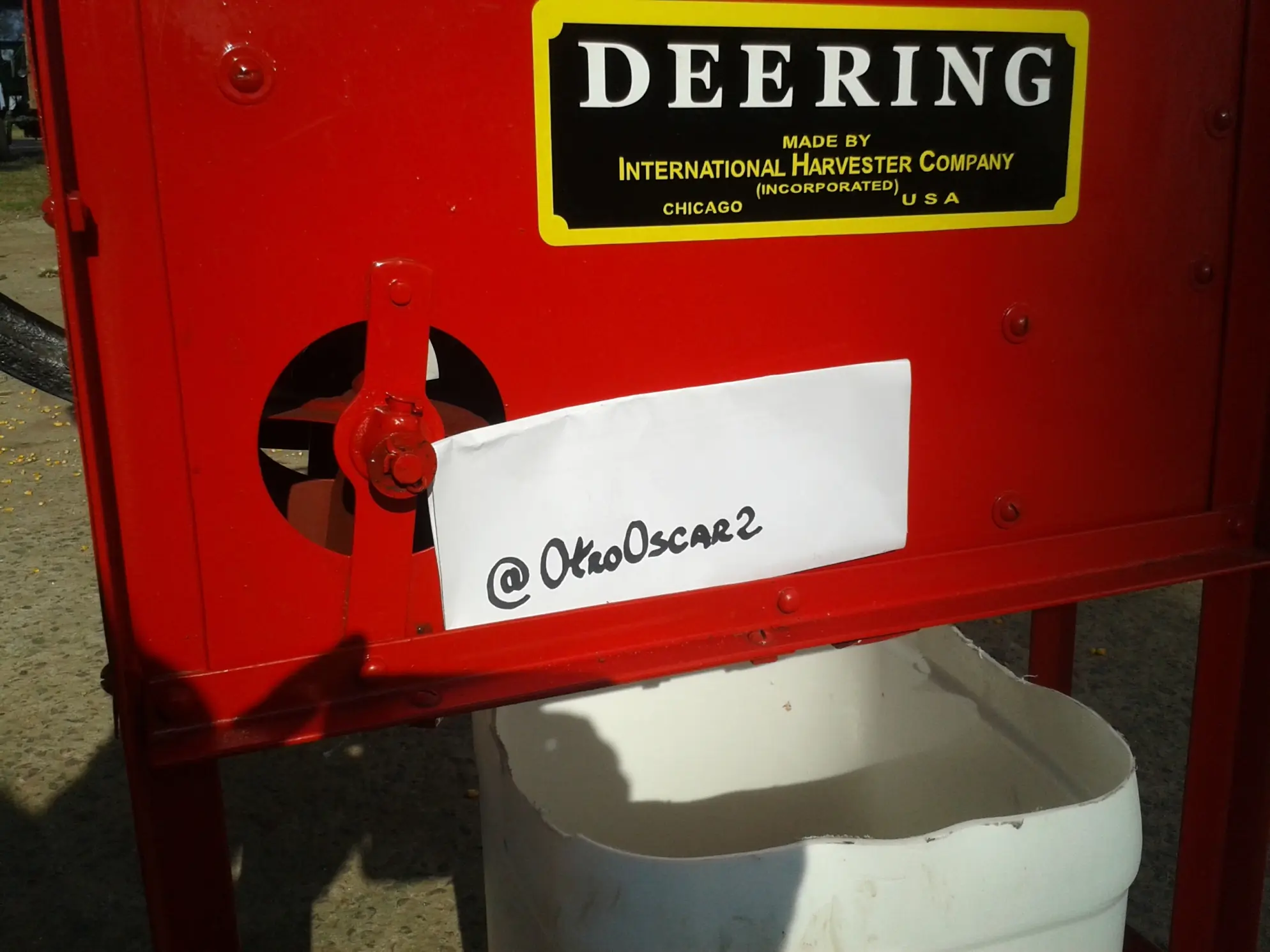

Para finalizar, una foto con certificada
Te agradezco comentarios y recomendación...
