Que tal amigos de taringa, en este post les mostrare mi ultimo proyecto en el que he estado trabajando, se trata de una maquina dispensadora de cocteles que la construimos en la empresa donde trabajo, espero sea de utilidad para muchos, gracias por pasar

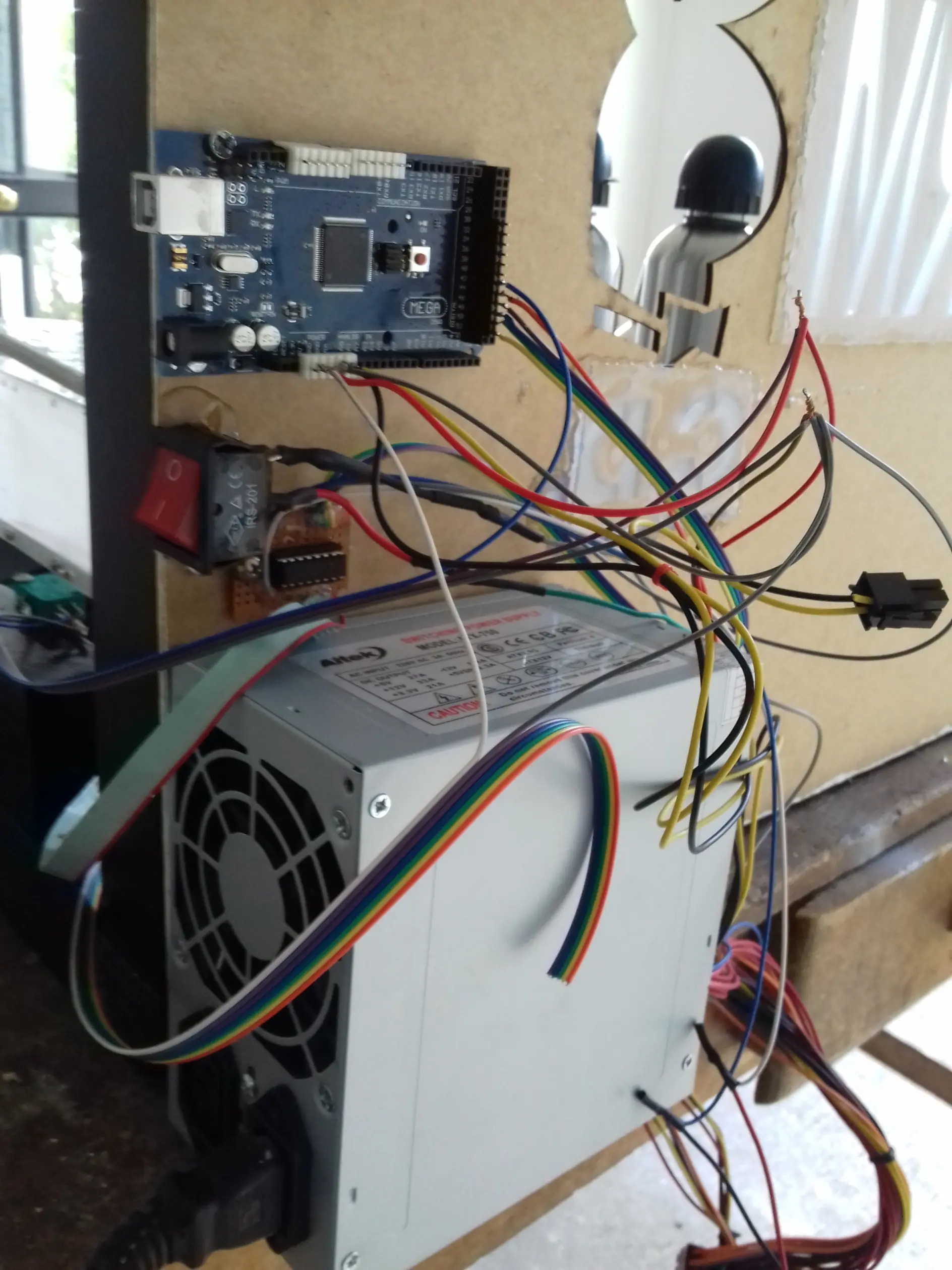

La maquina esta construida con un marco de aluminio, todo el sistema esta controlado por arduino, usamos motores solenoides para la activacion de las llaves de las botellas, para el carrito movil se uso un motor paso a paso unipolar, con una banda de impresora para moverlo, para la posicion del carrito movil usamos sensores infrarrojos.
La maquina tambien posee una pantalla LCD donde se puede visualizar el menu, para la sellecion del coctel, y ademas posee un modulo bluetooth con el cual por medio de una aplicacion android podemos seleccionar el coctel desde nuestro telefono android, se pueden programar varias secuencias, por ahora solo estan programados 3 =P
La maquina esta construida con un marco de aluminio, todo el sistema esta controlado por arduino, usamos motores solenoides para la activacion de las llaves de las botellas, para el carrito movil se uso un motor paso a paso unipolar, con una banda de impresora para moverlo, para la posicion del carrito movil usamos sensores infrarrojos.
La maquina tambien posee una pantalla LCD donde se puede visualizar el menu, para la sellecion del coctel, y ademas posee un modulo bluetooth con el cual por medio de una aplicacion android podemos seleccionar el coctel desde nuestro telefono android, se pueden programar varias secuencias, por ahora solo estan programados 3 =P

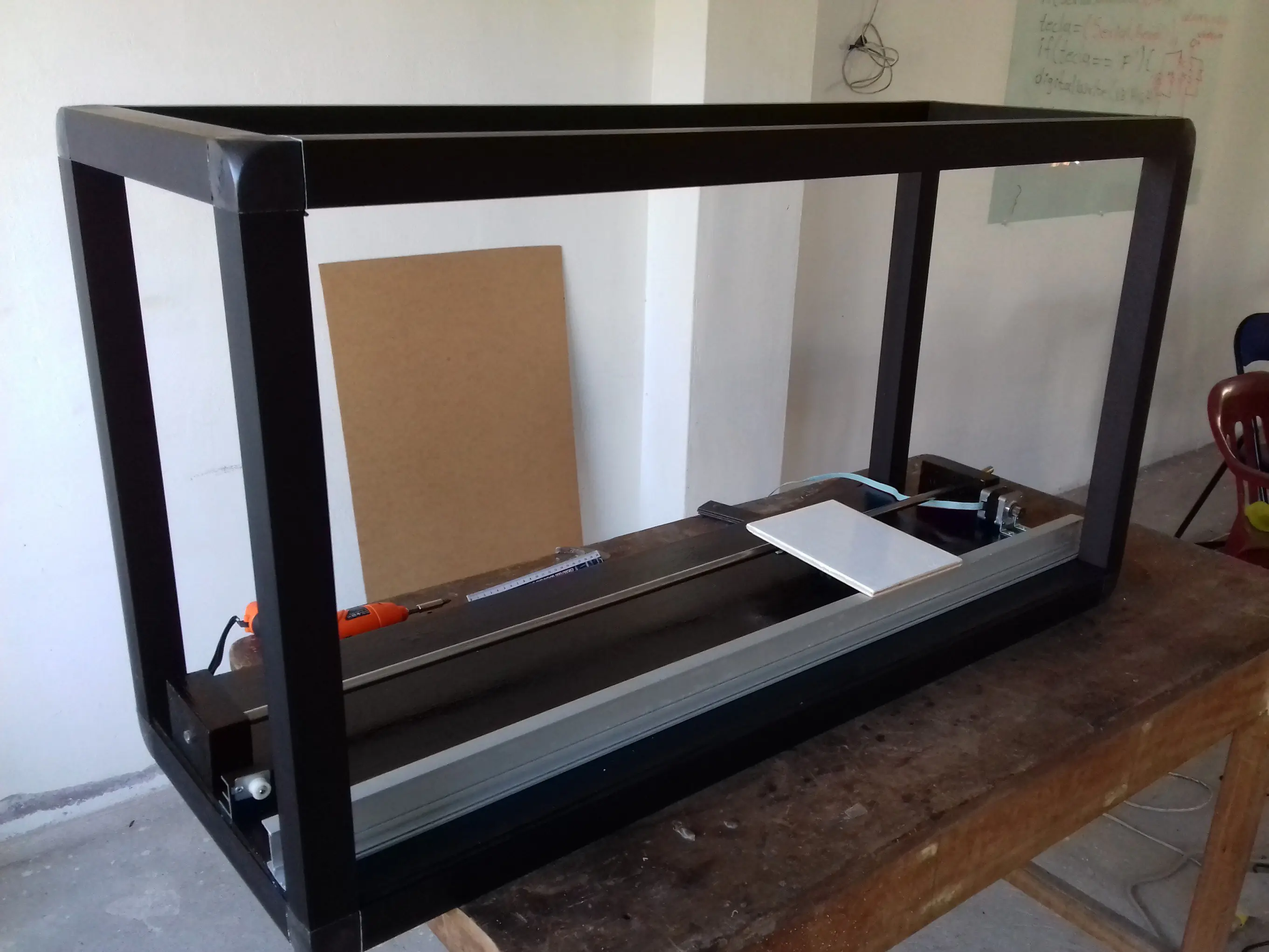

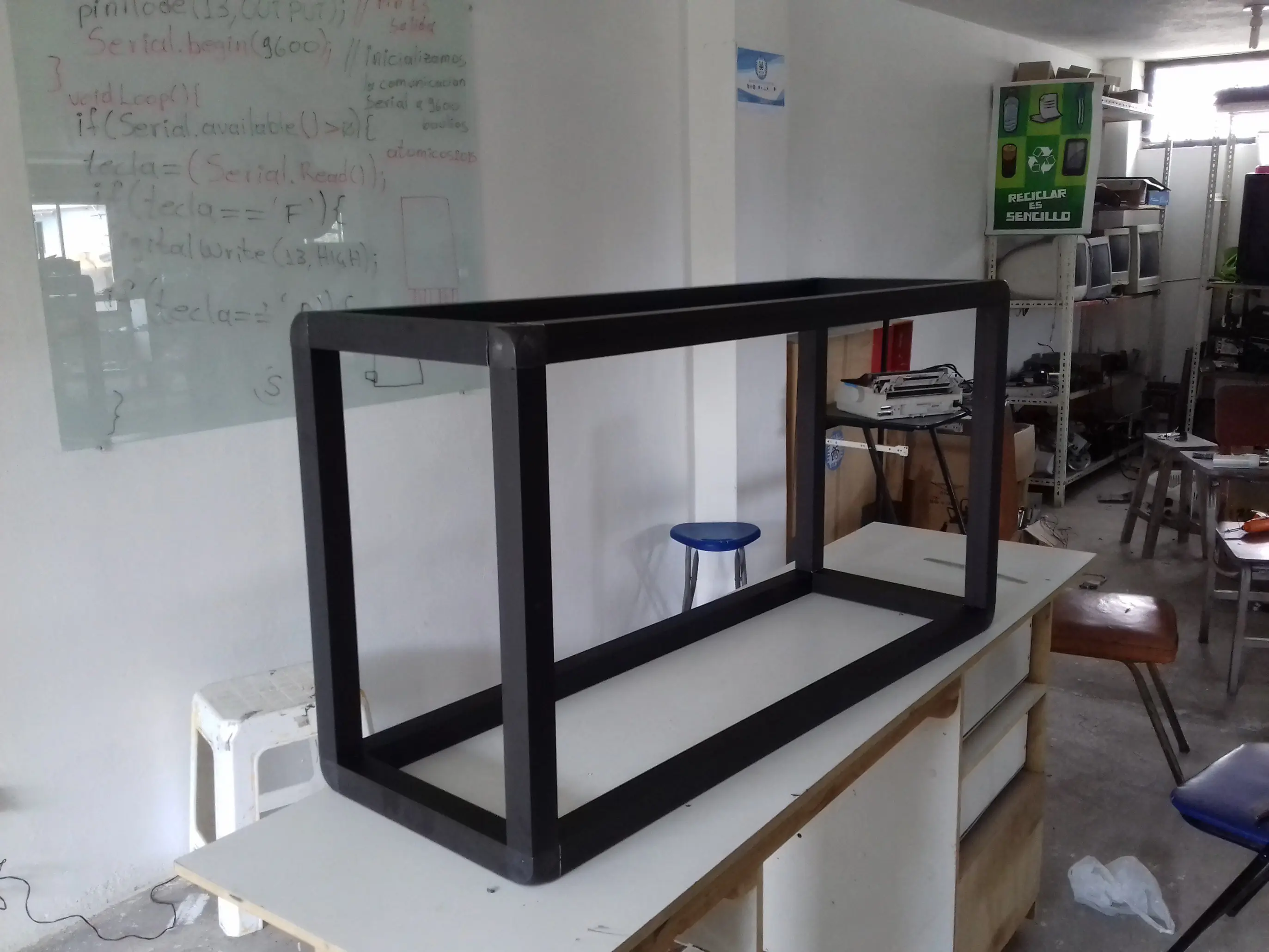

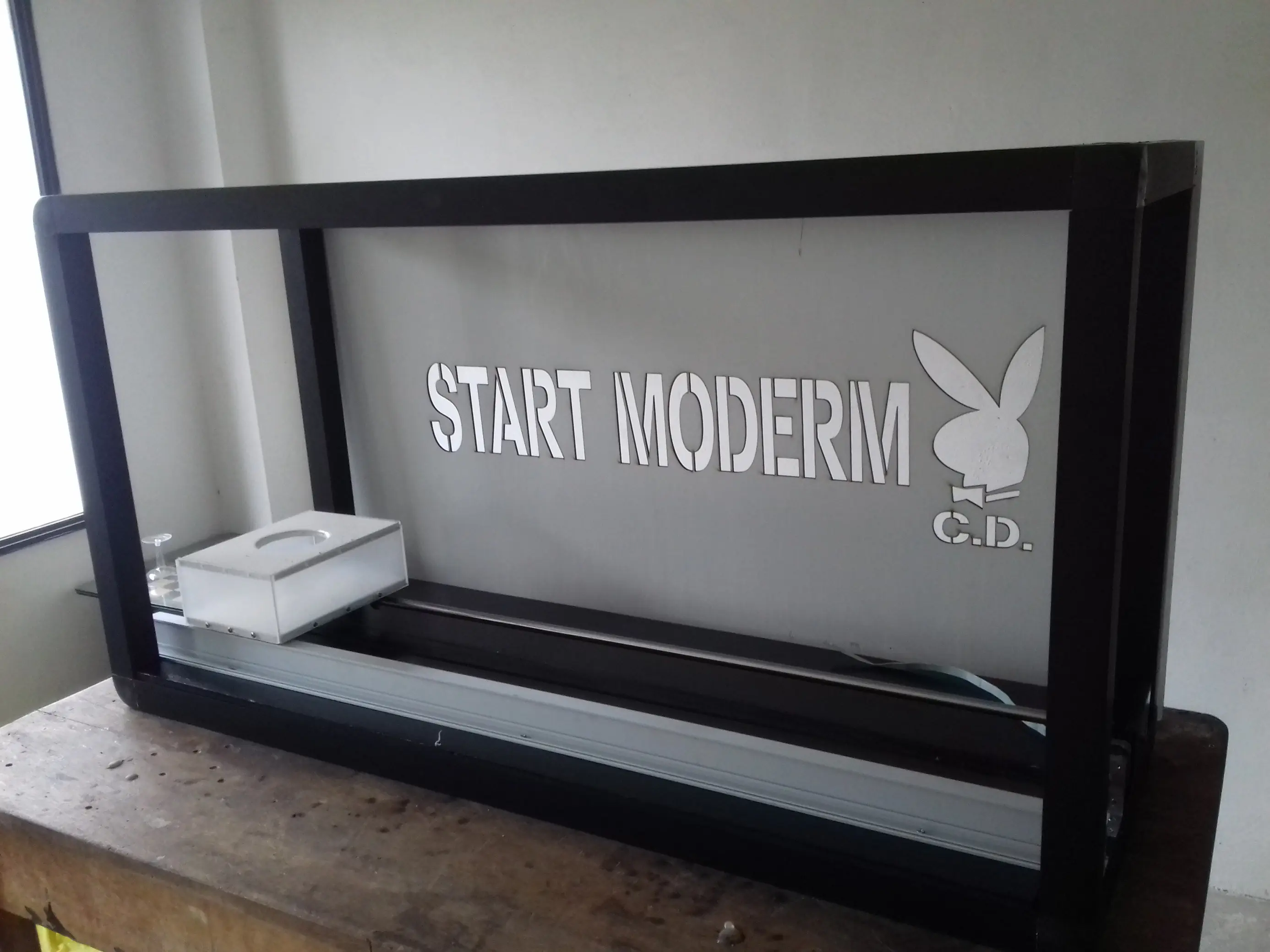

Empezamos creando el marco de aluminio

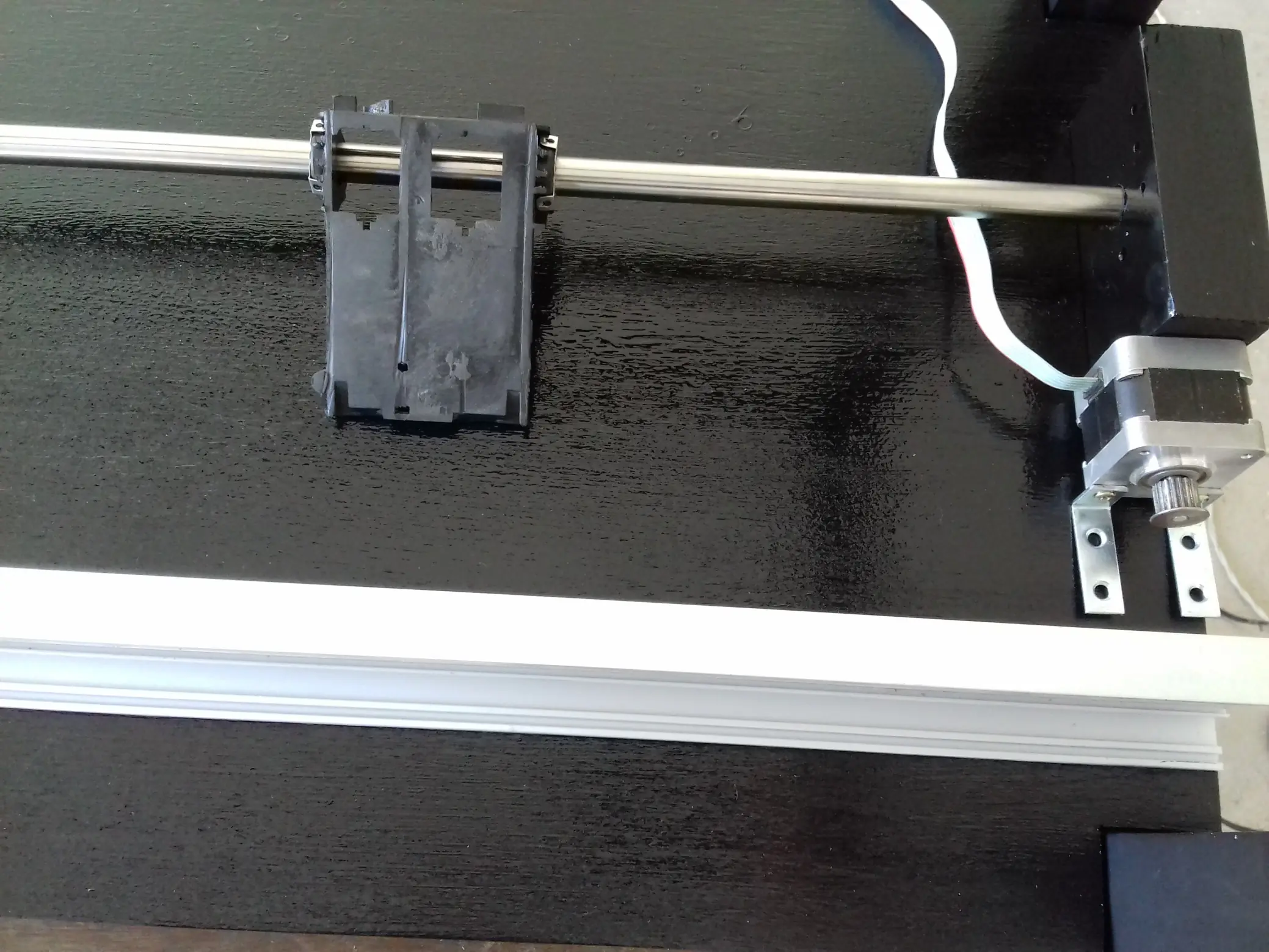

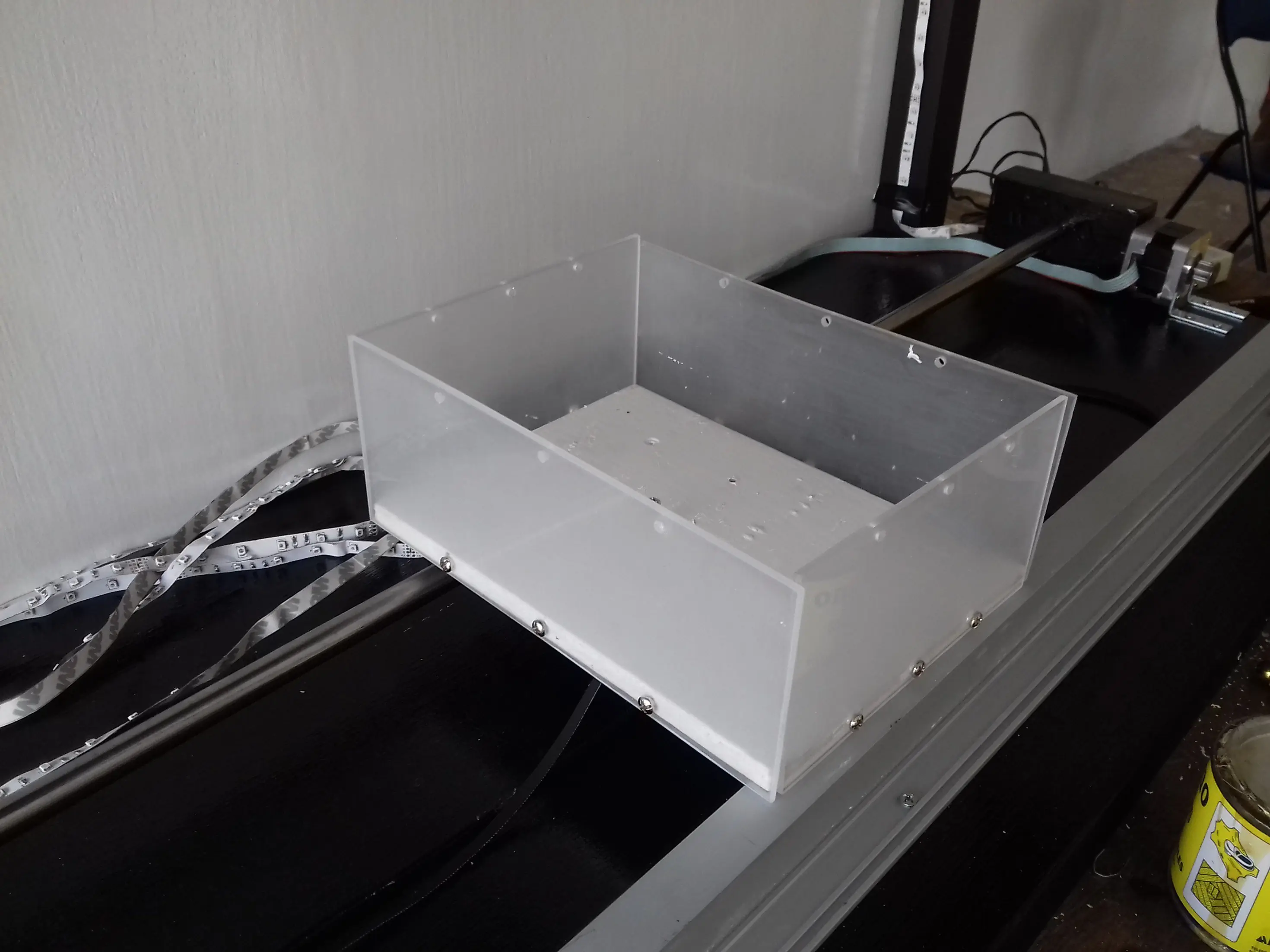

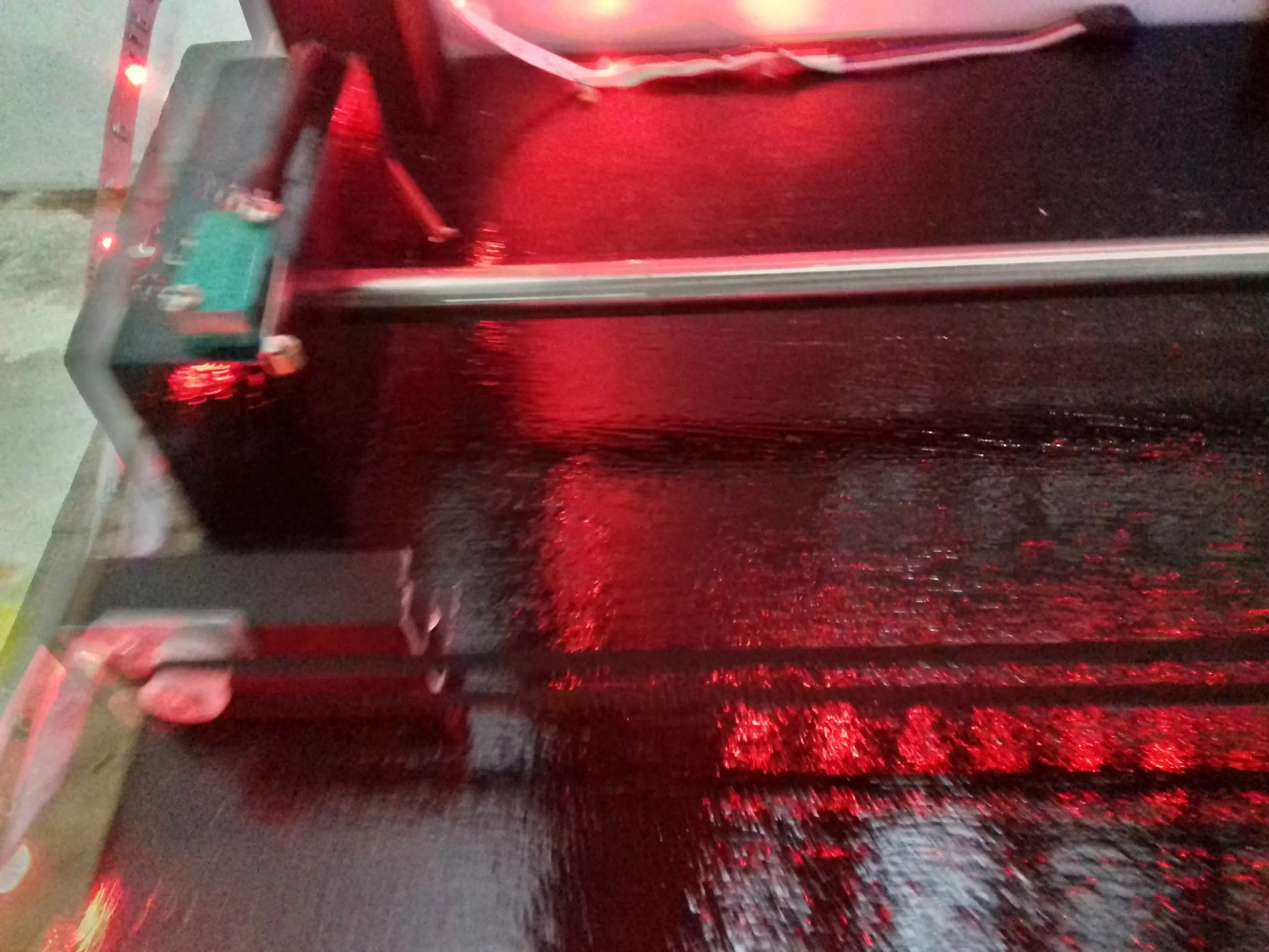

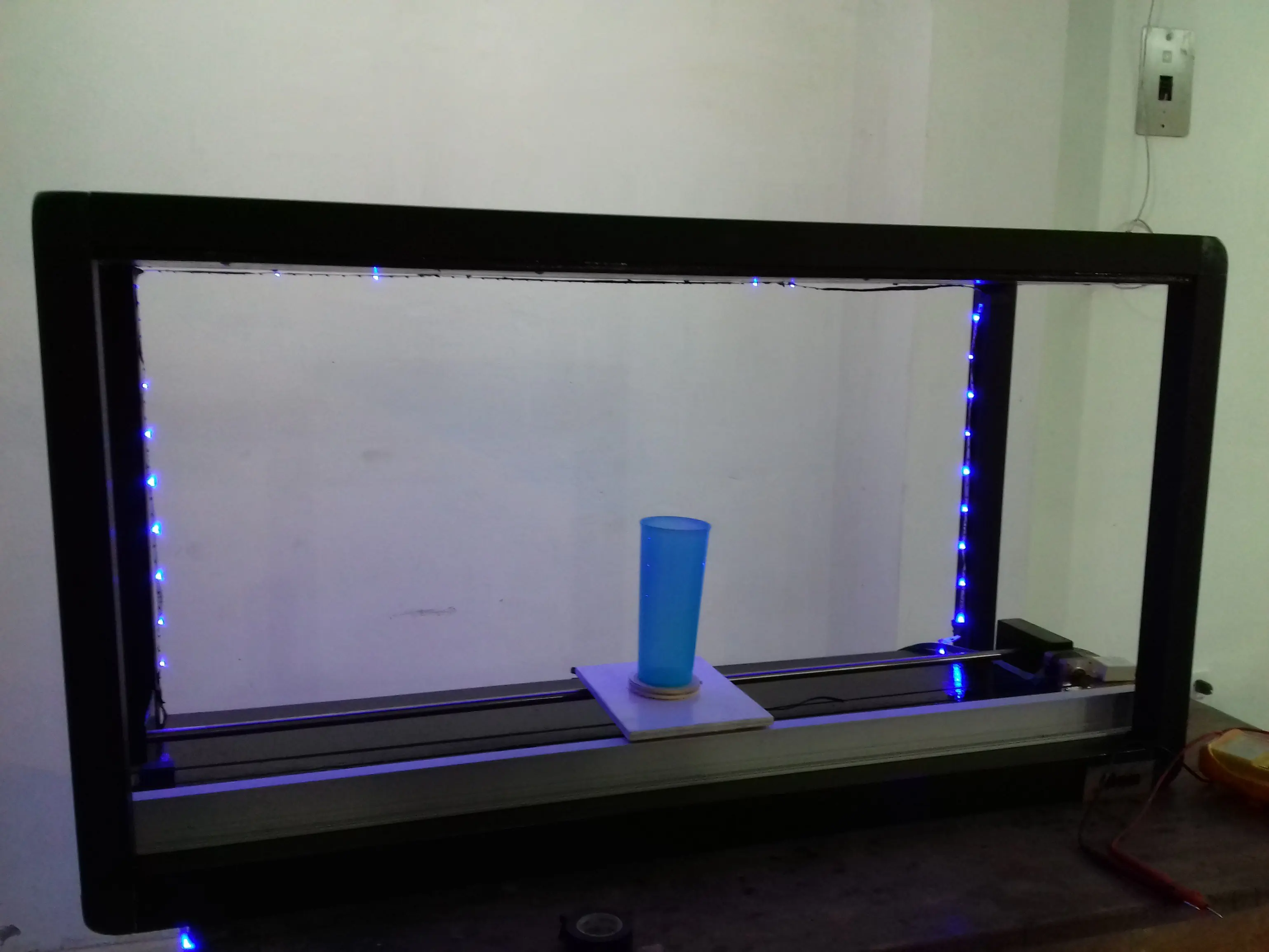

Armamos la base con el motor y la banda

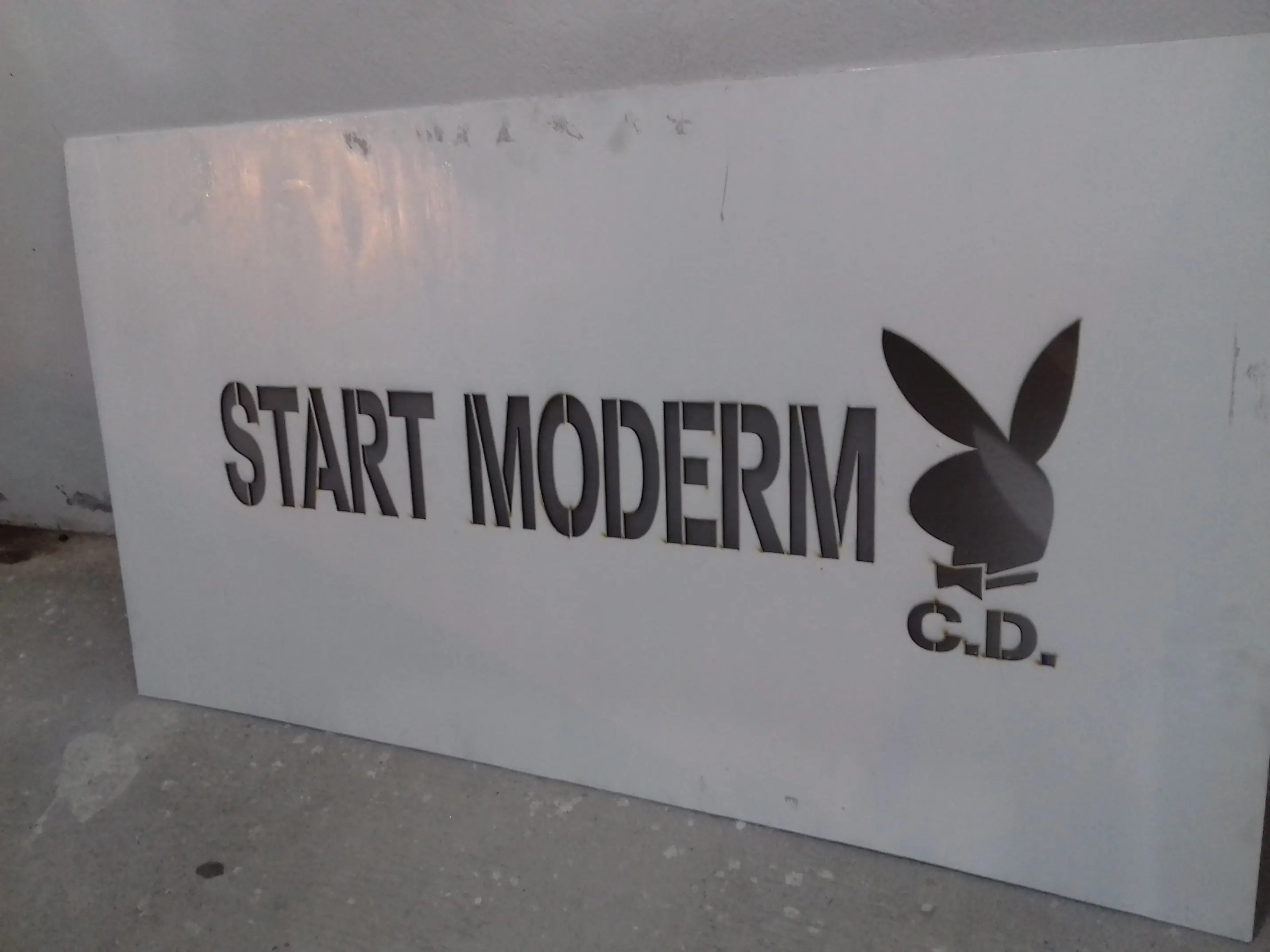

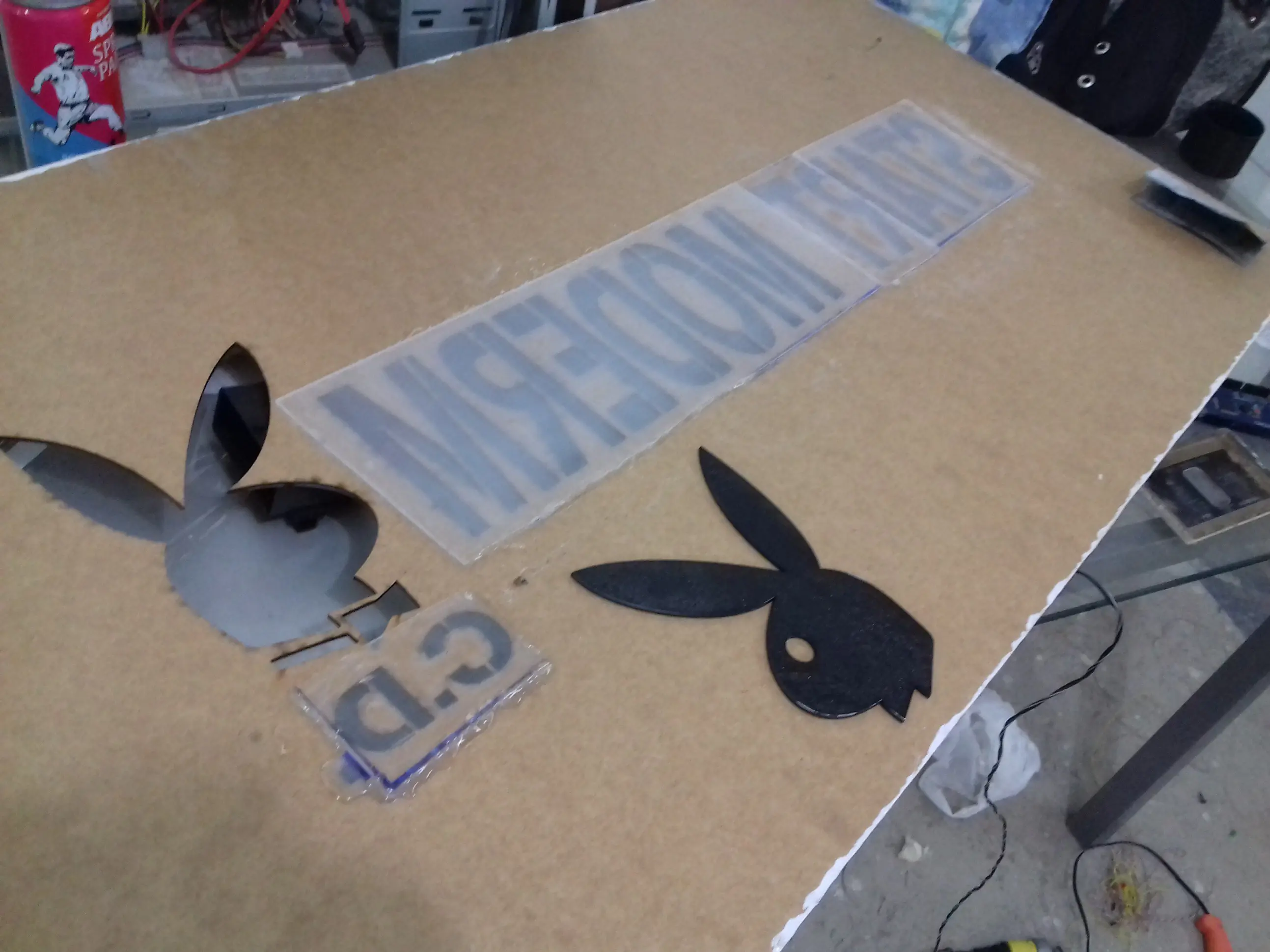

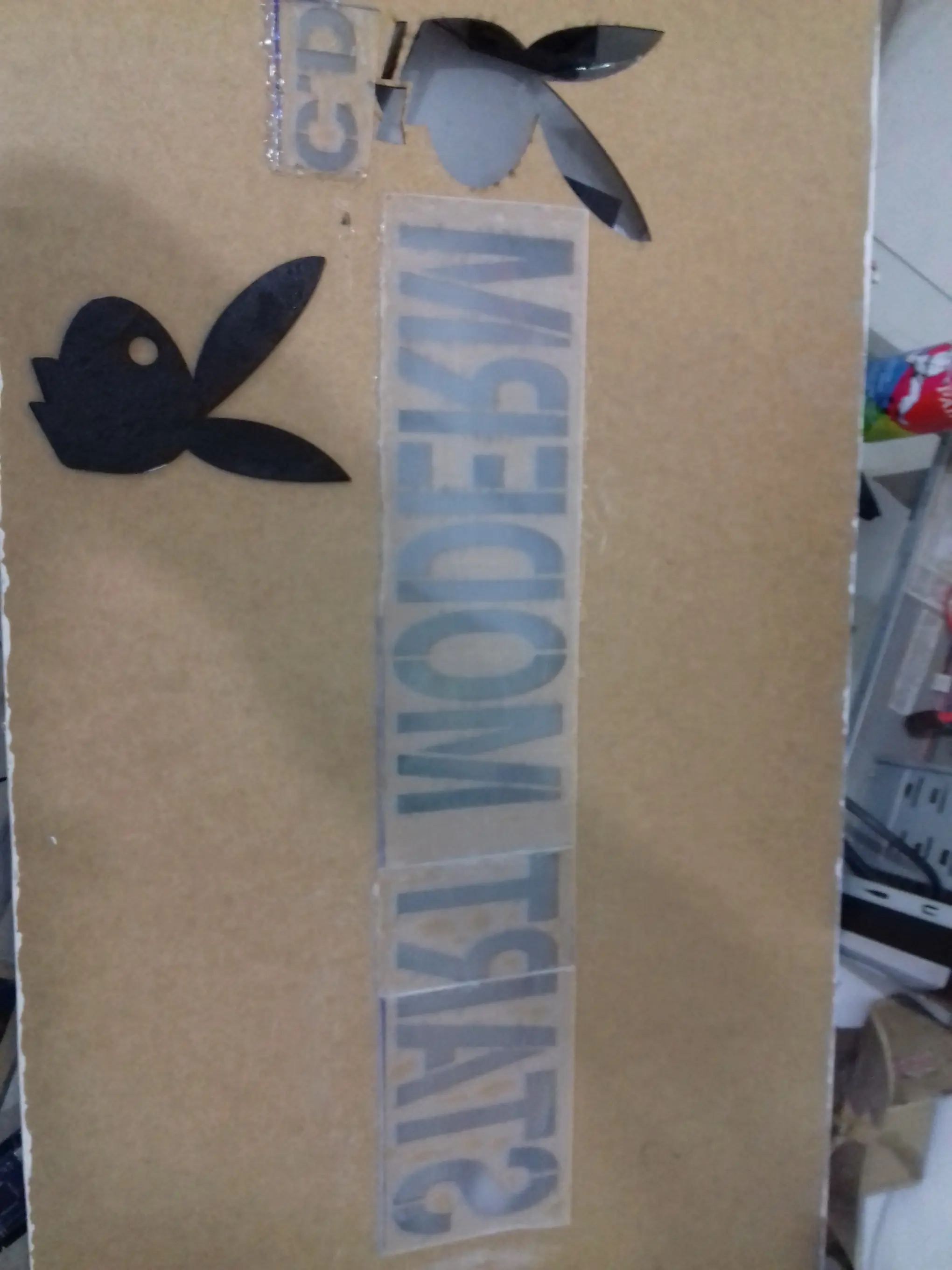

Diseñamos la parte de atrás de la maquina, y la mandamos a cortar a laser

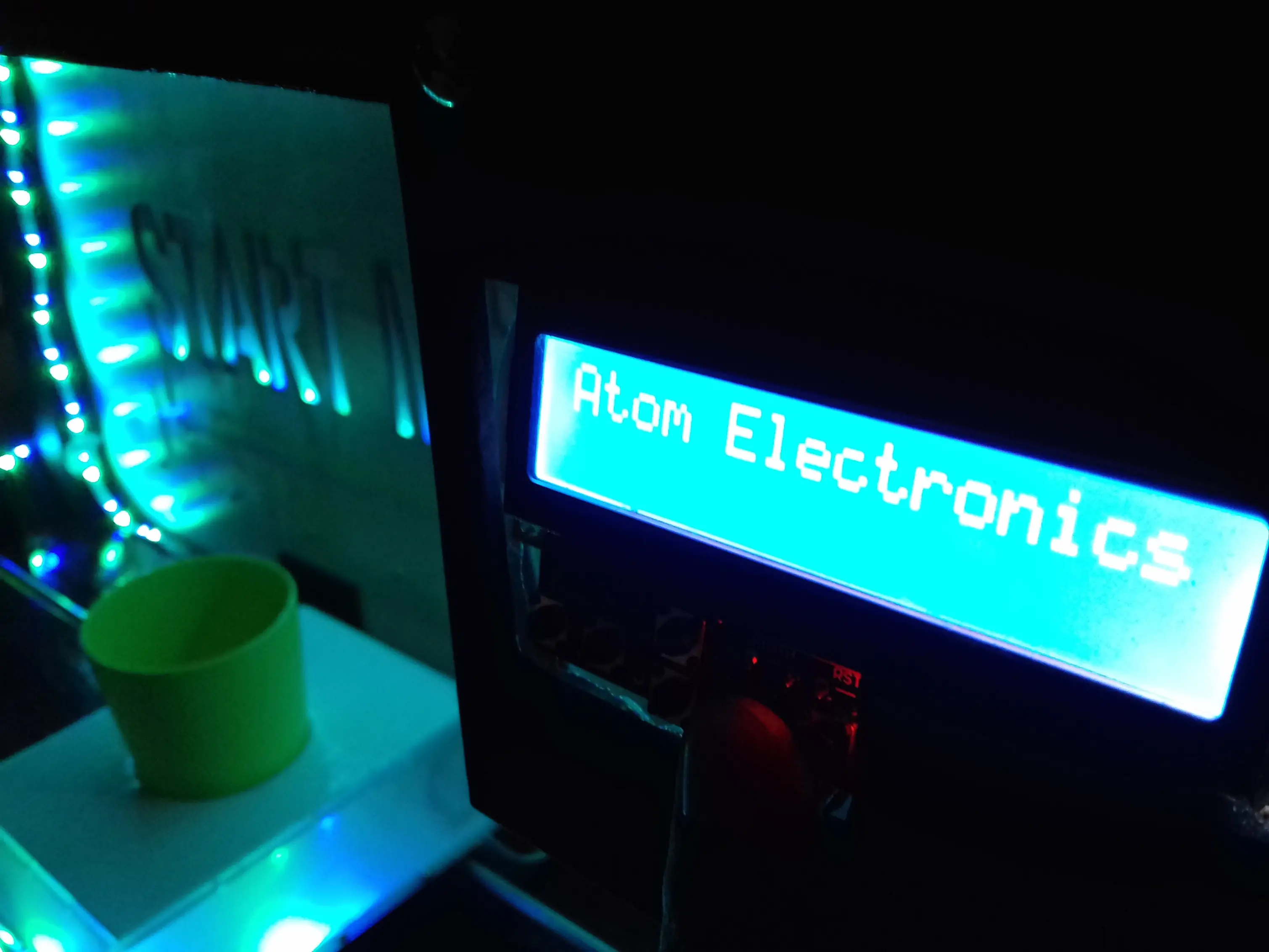

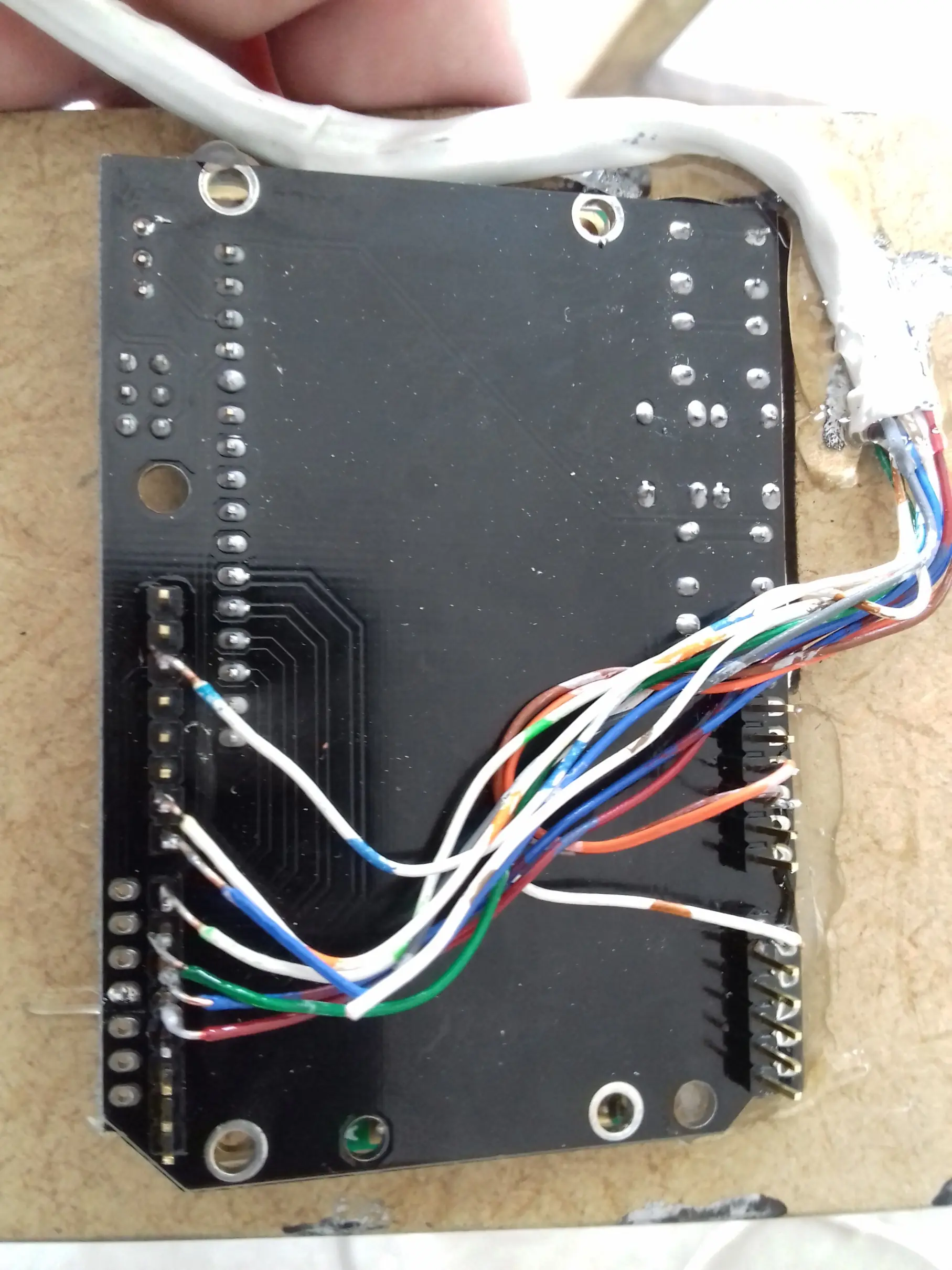

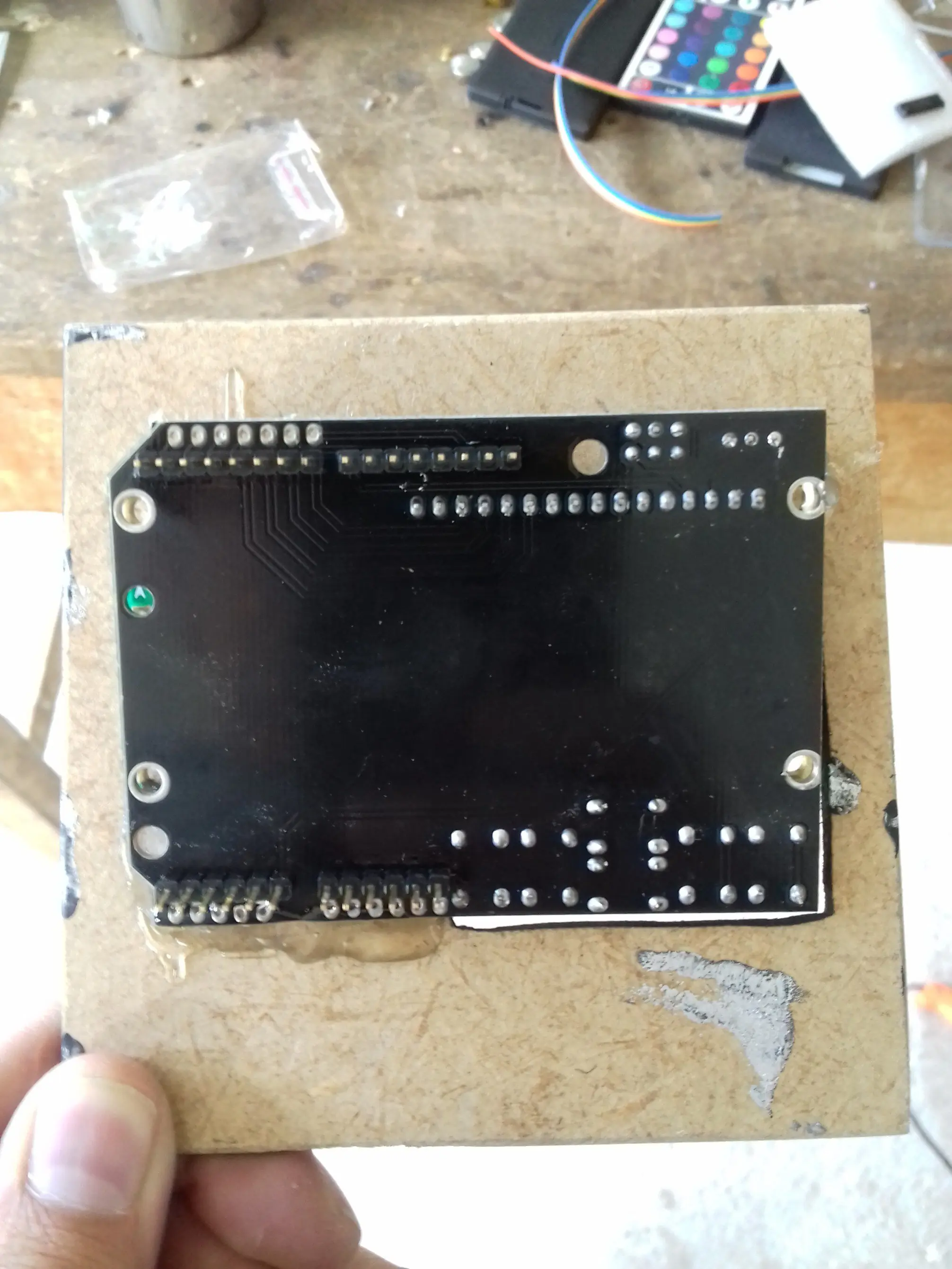

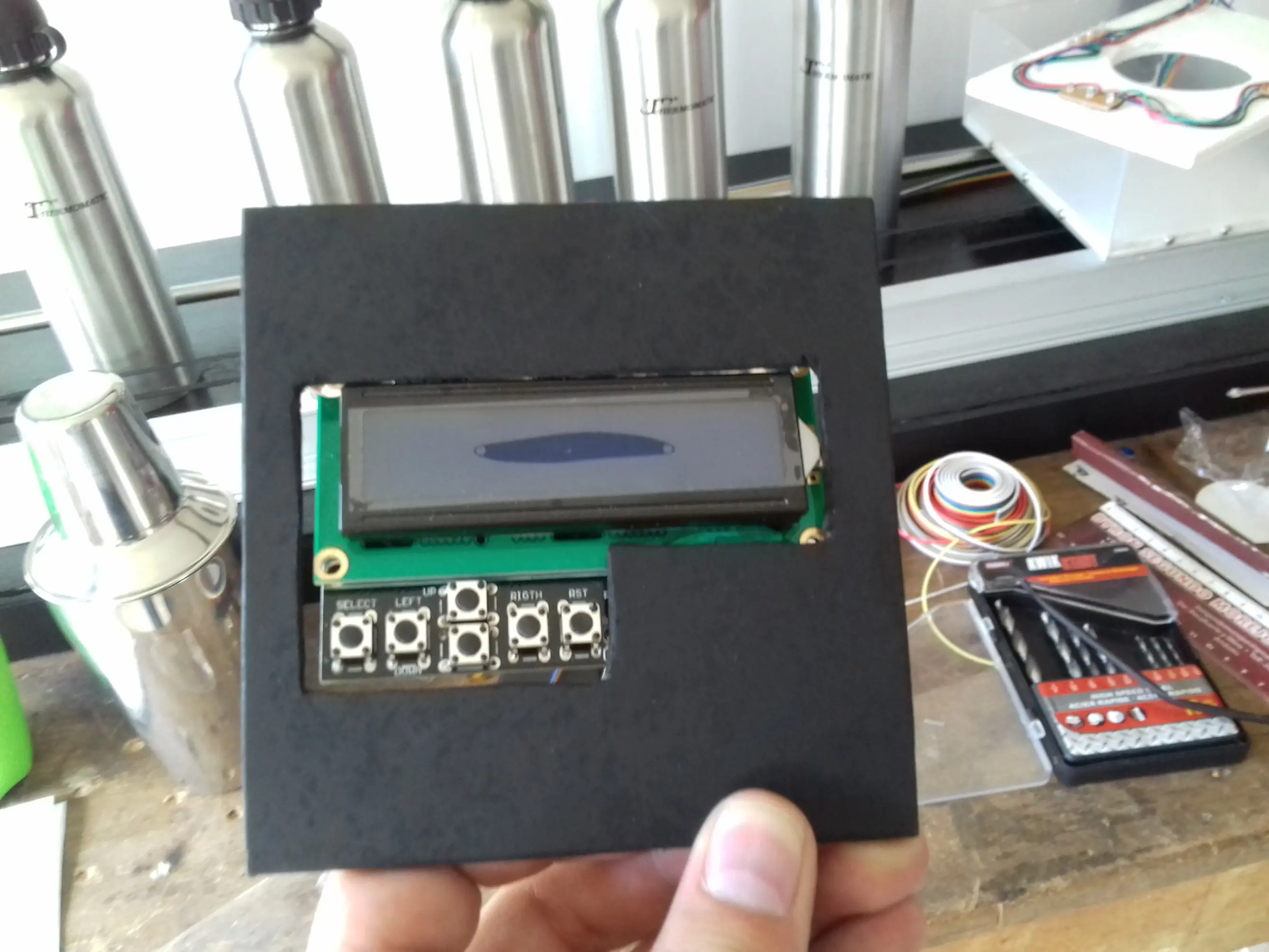

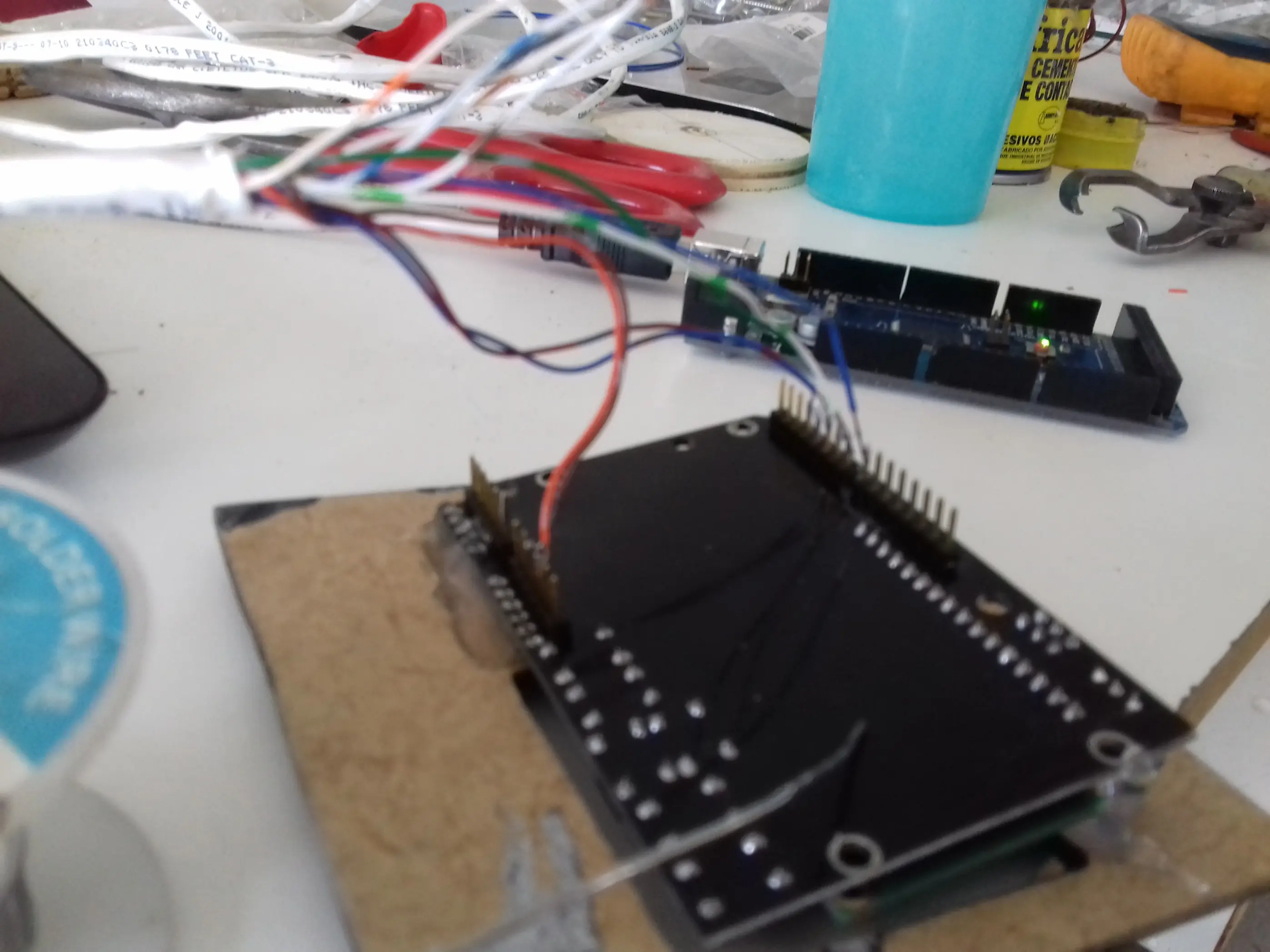

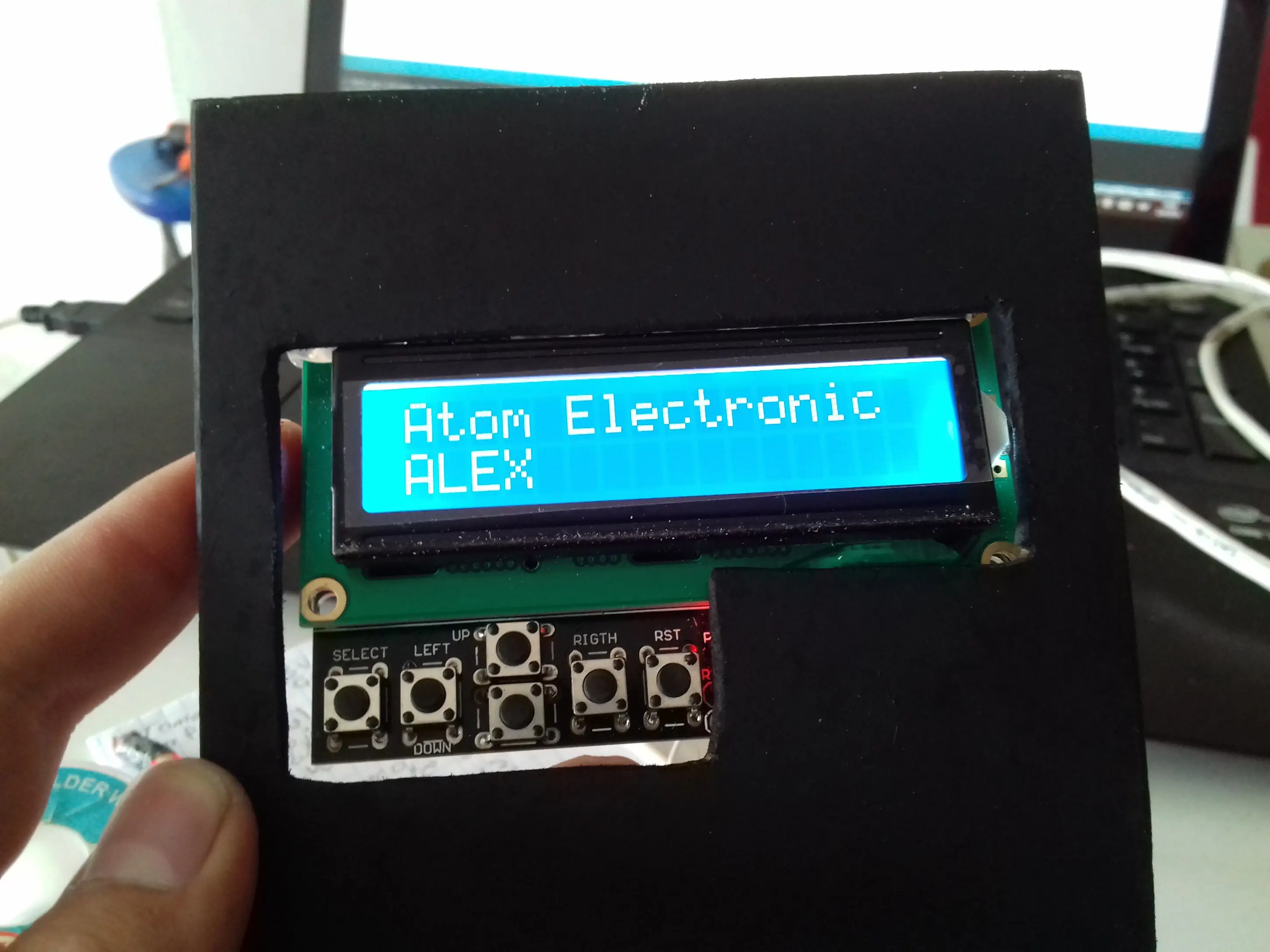

Colocamos, soldamos y programamos la LCD

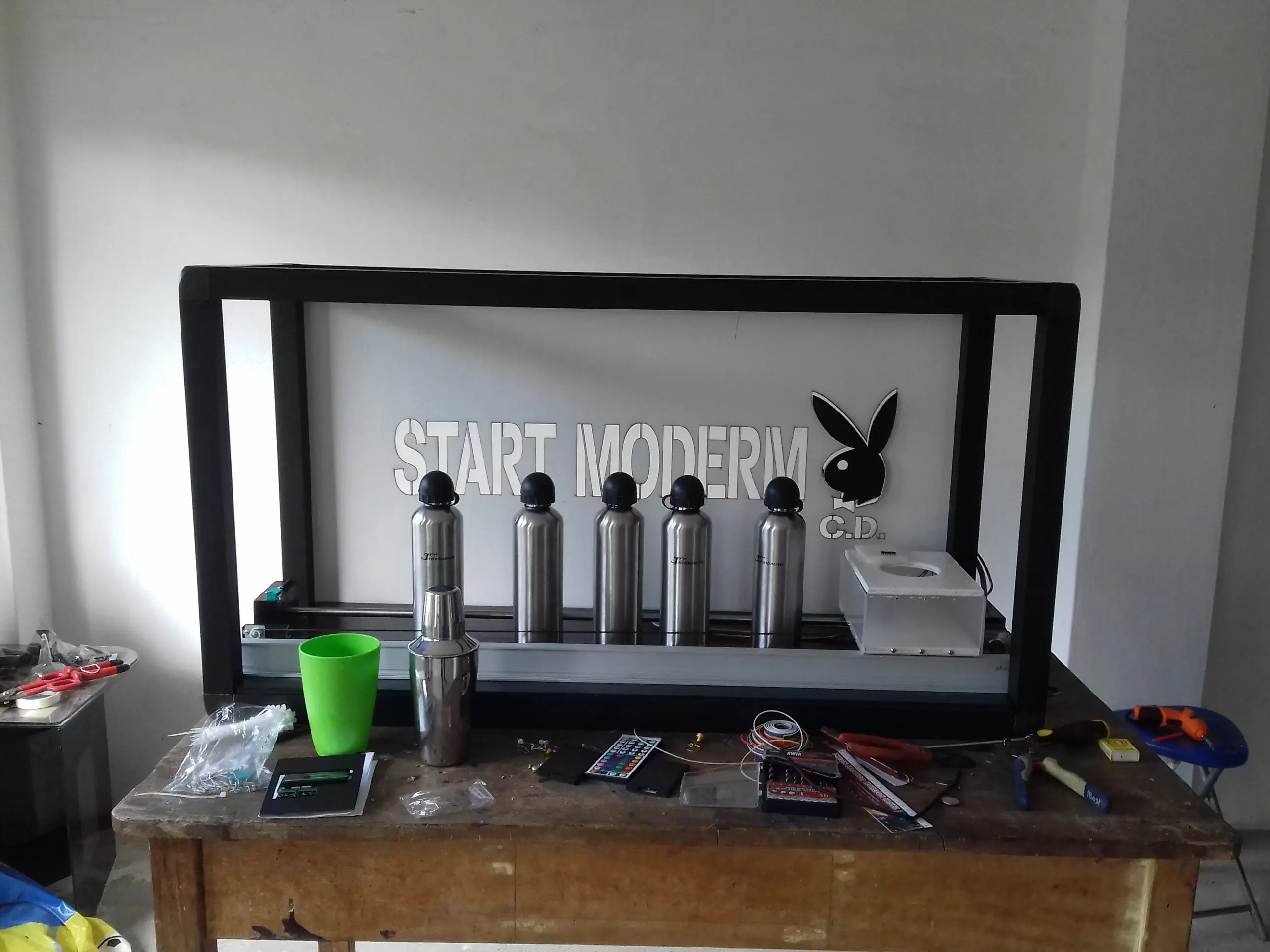

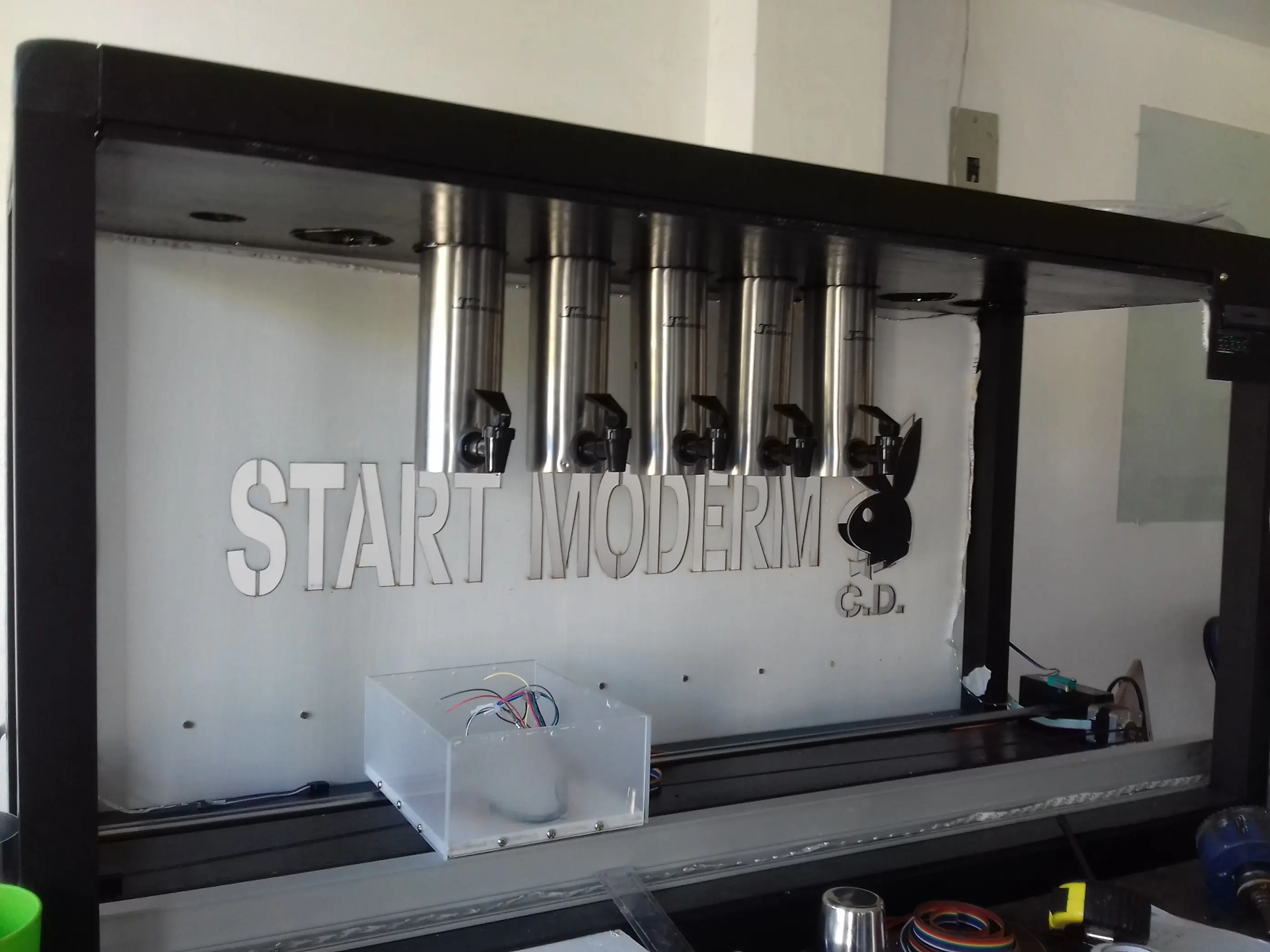

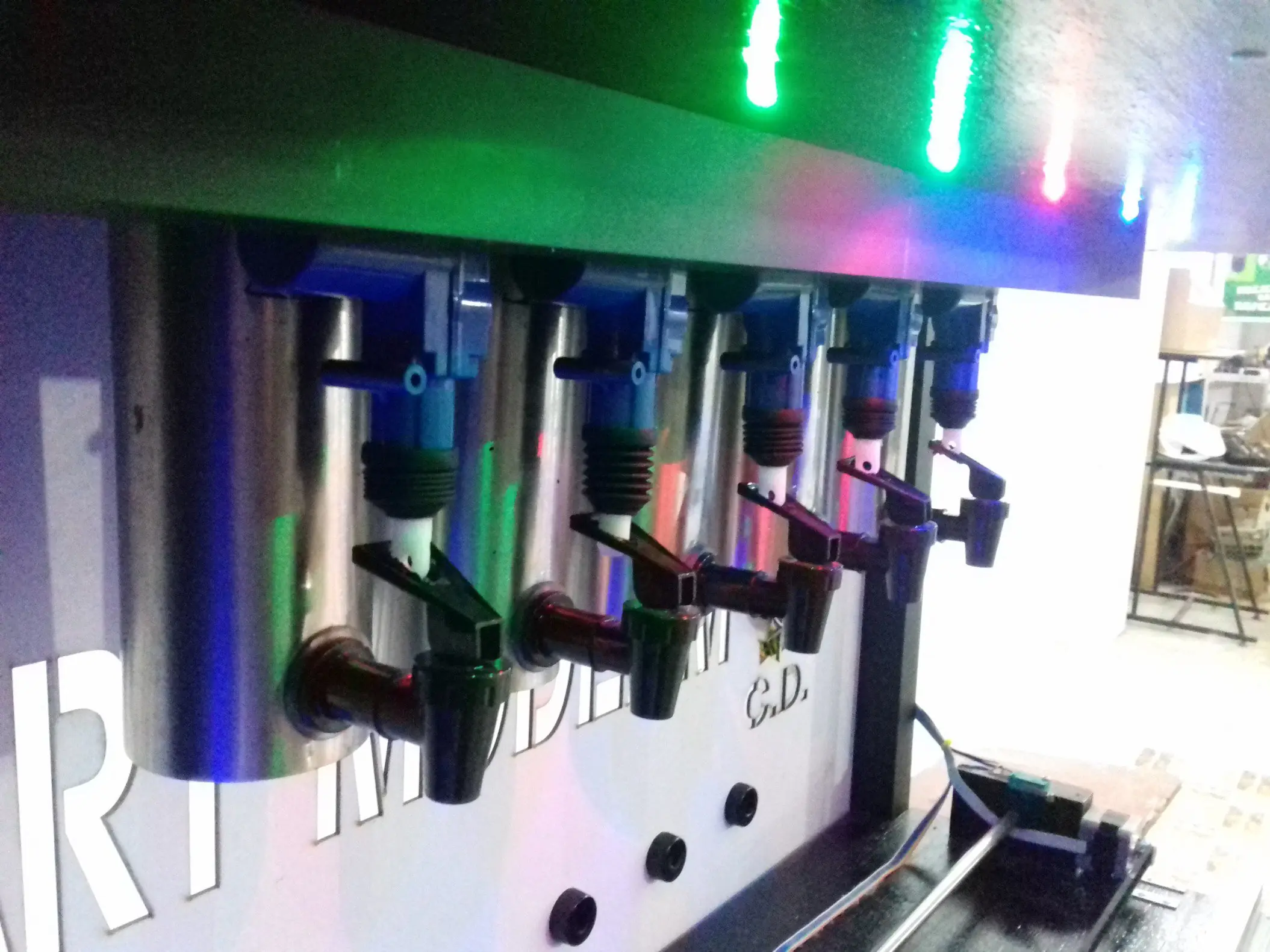

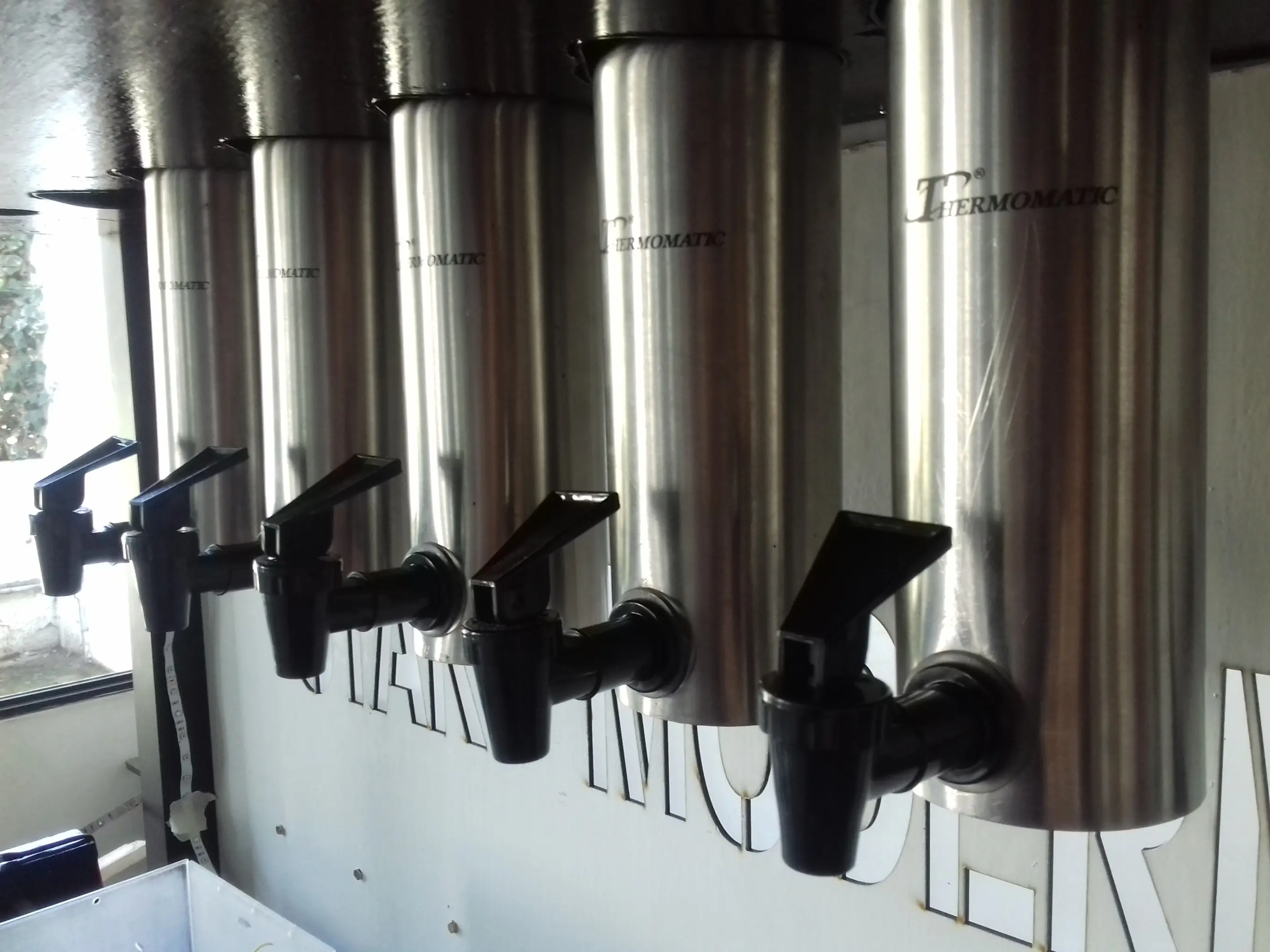

Colocamos las botellas, con las llaves y los motores solenoides

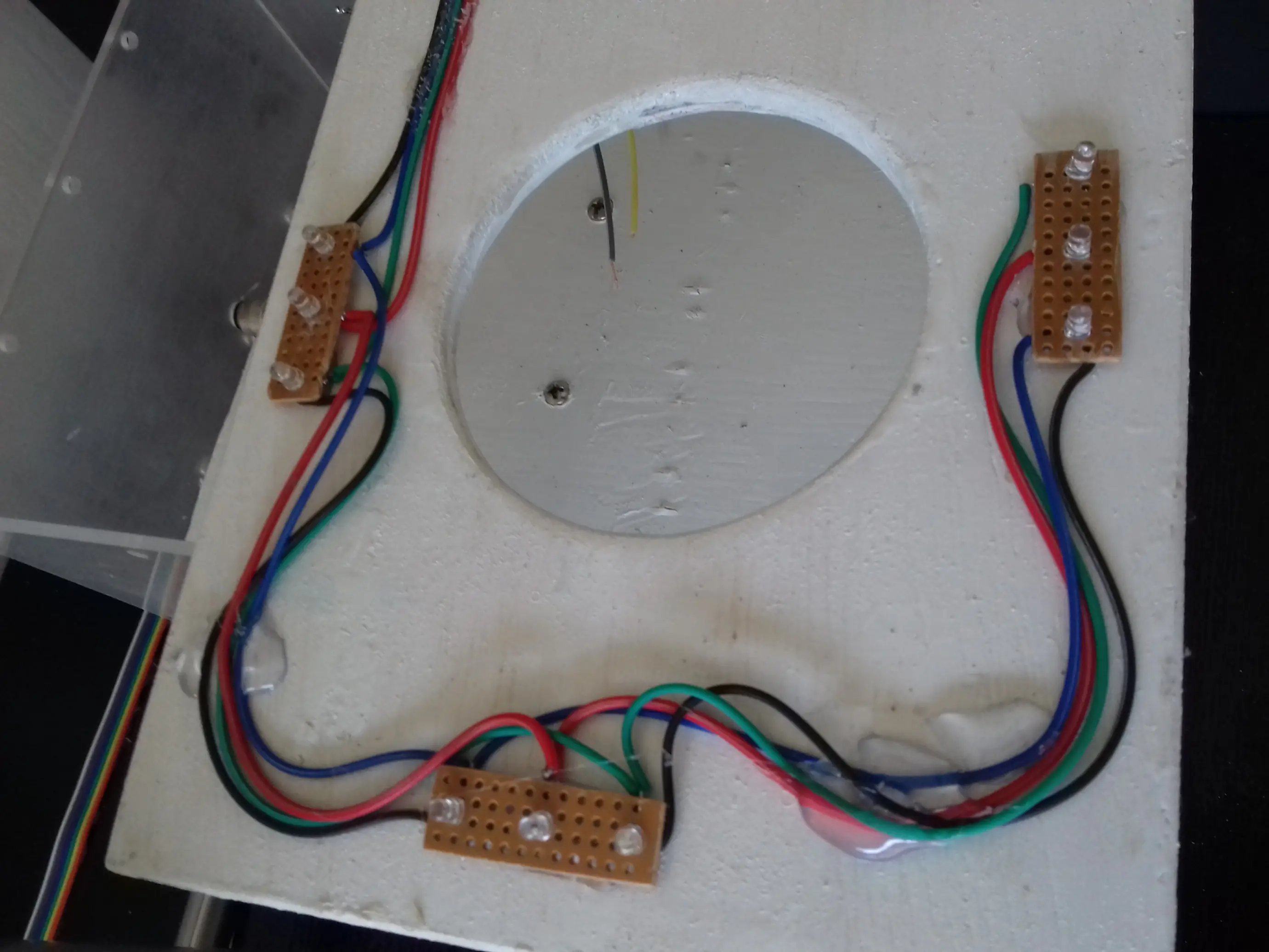

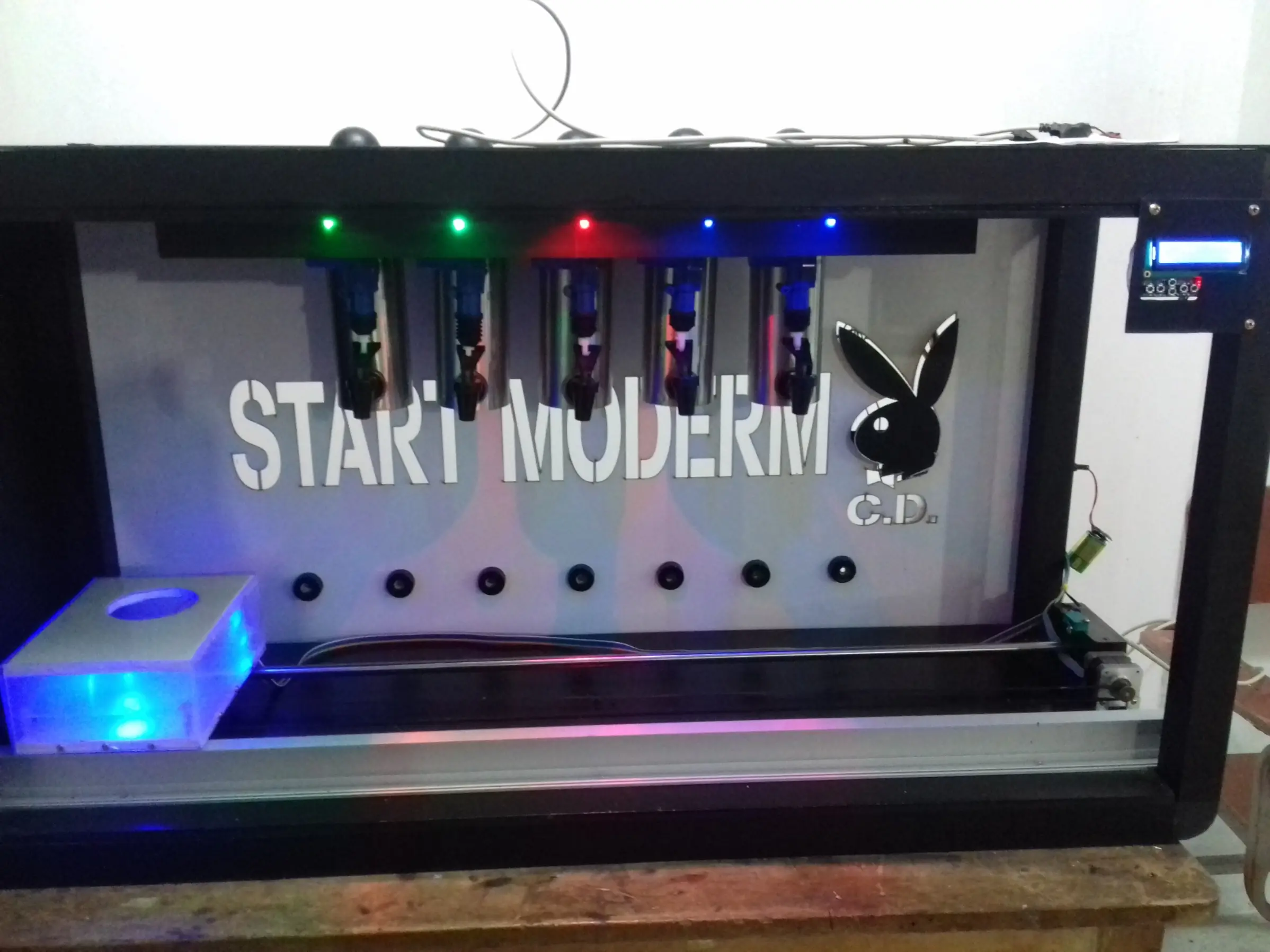

Al final lo programamos y agregamos luces y secuencias...



Al final del video se puede ver el funcionamiento de la maquina
