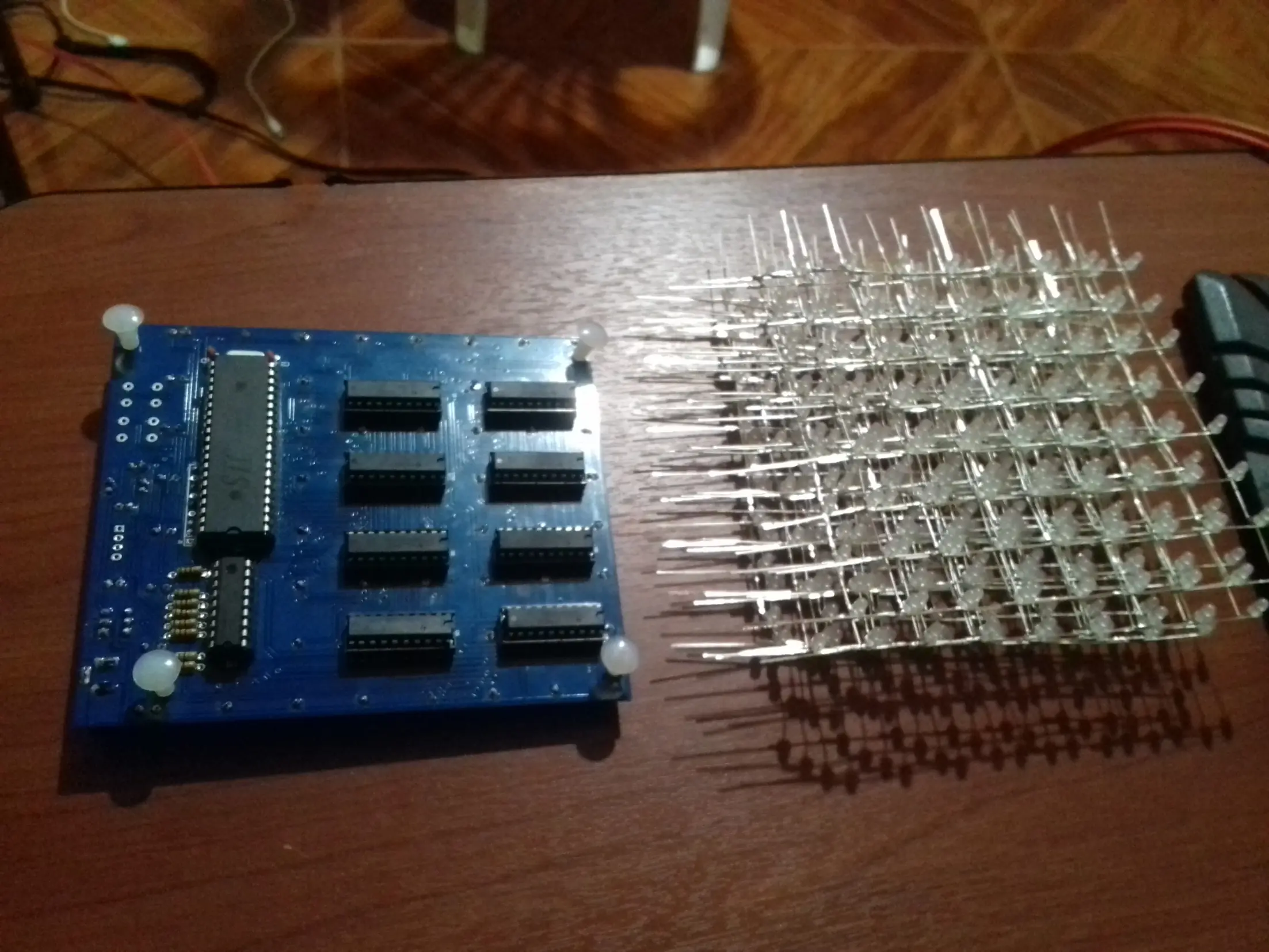

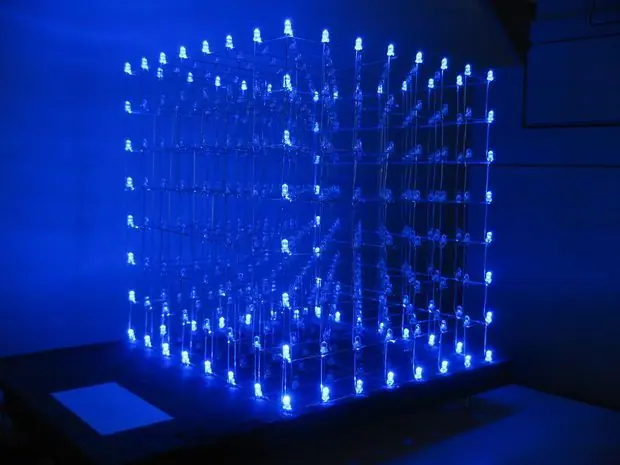

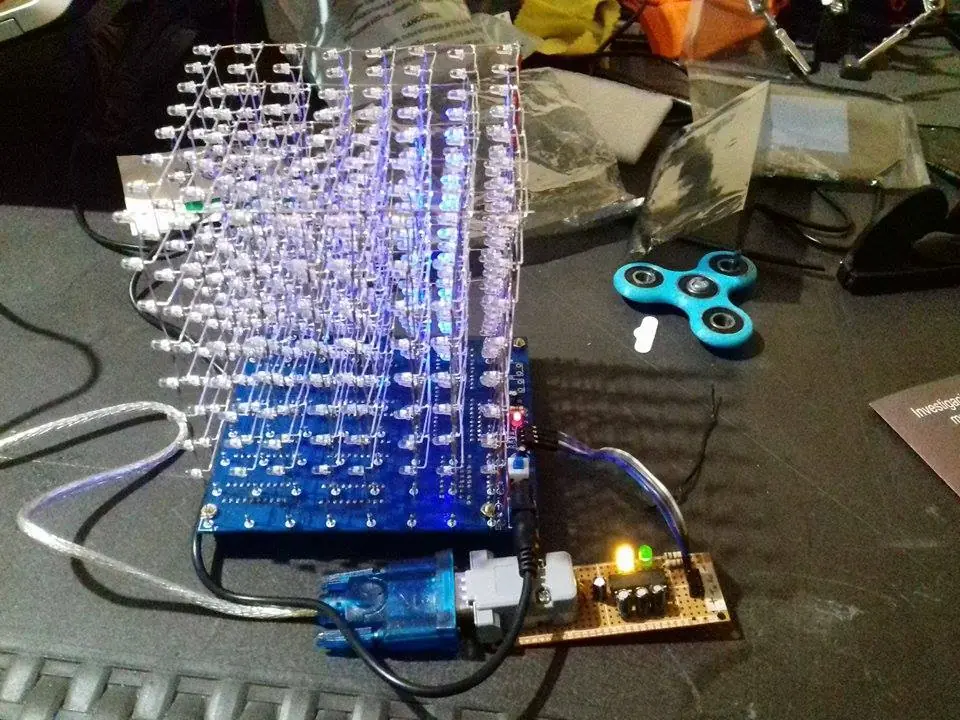

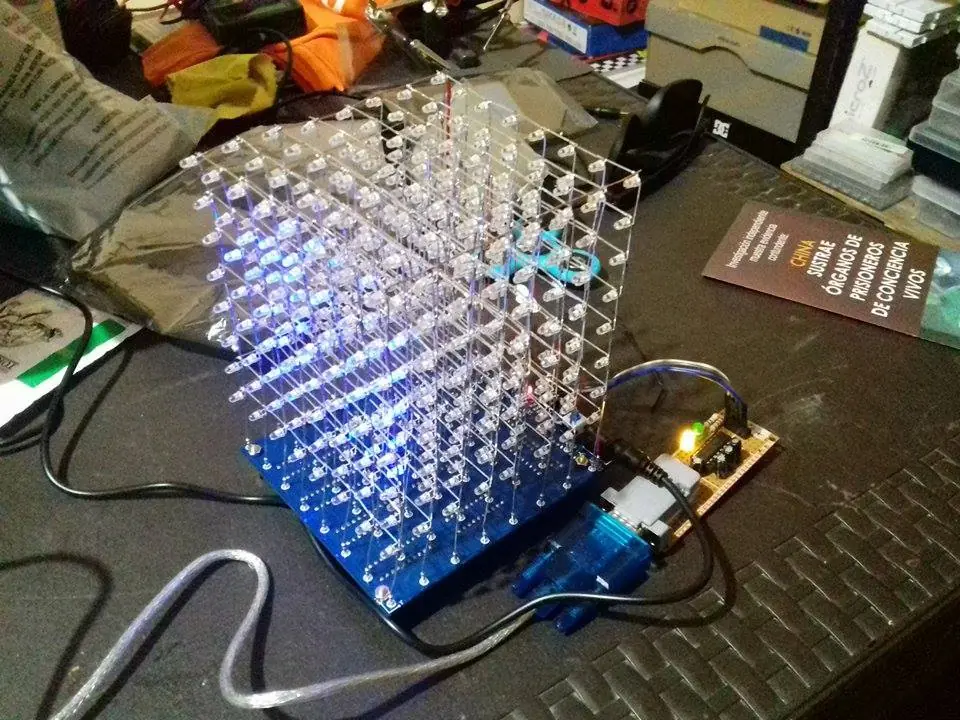

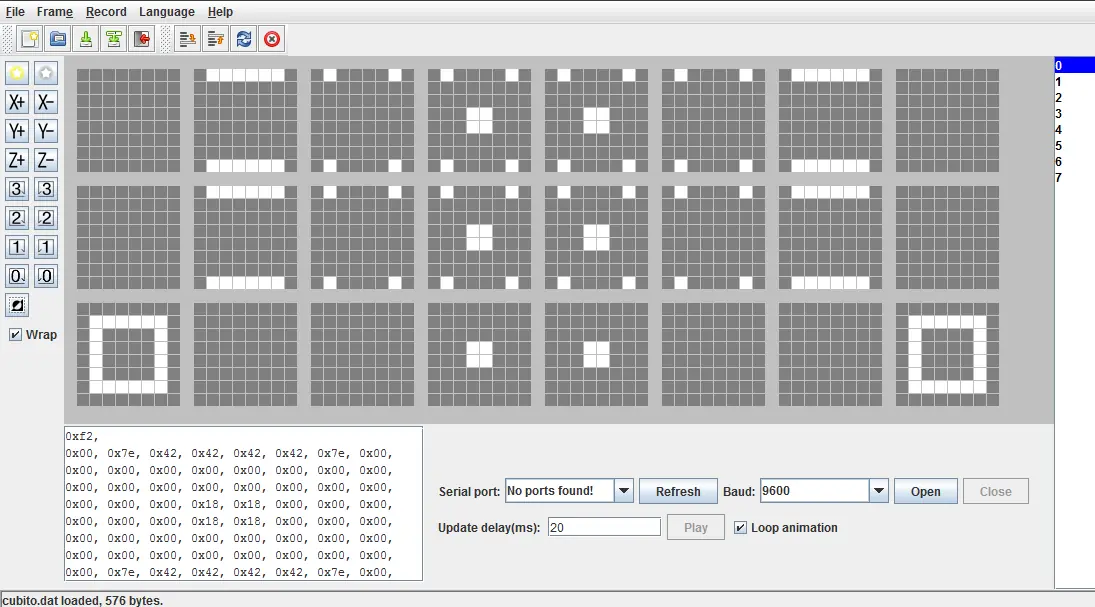

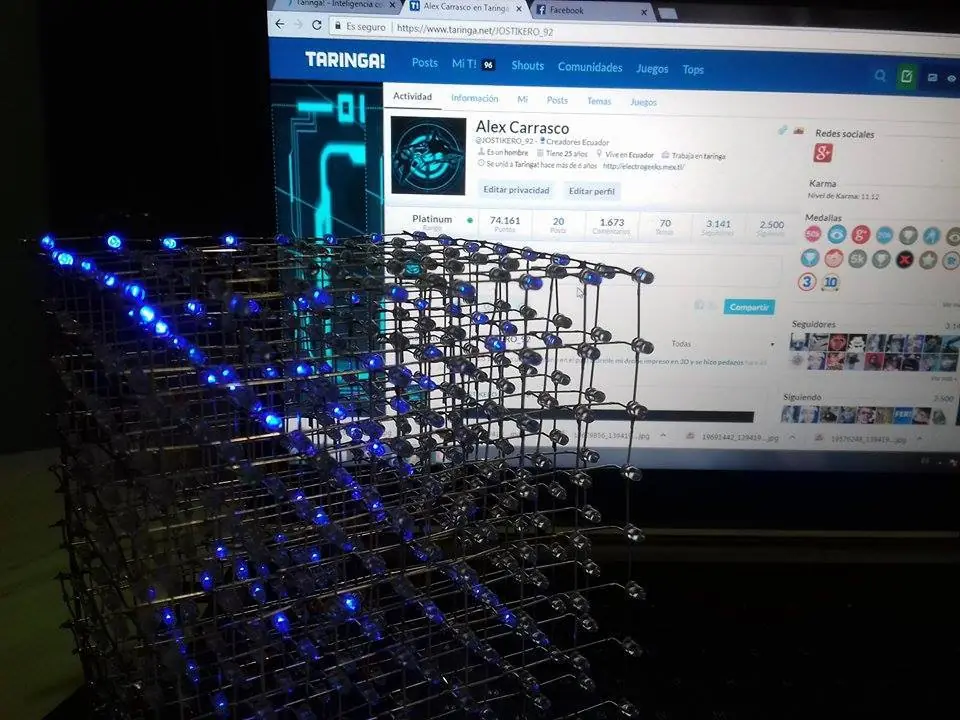

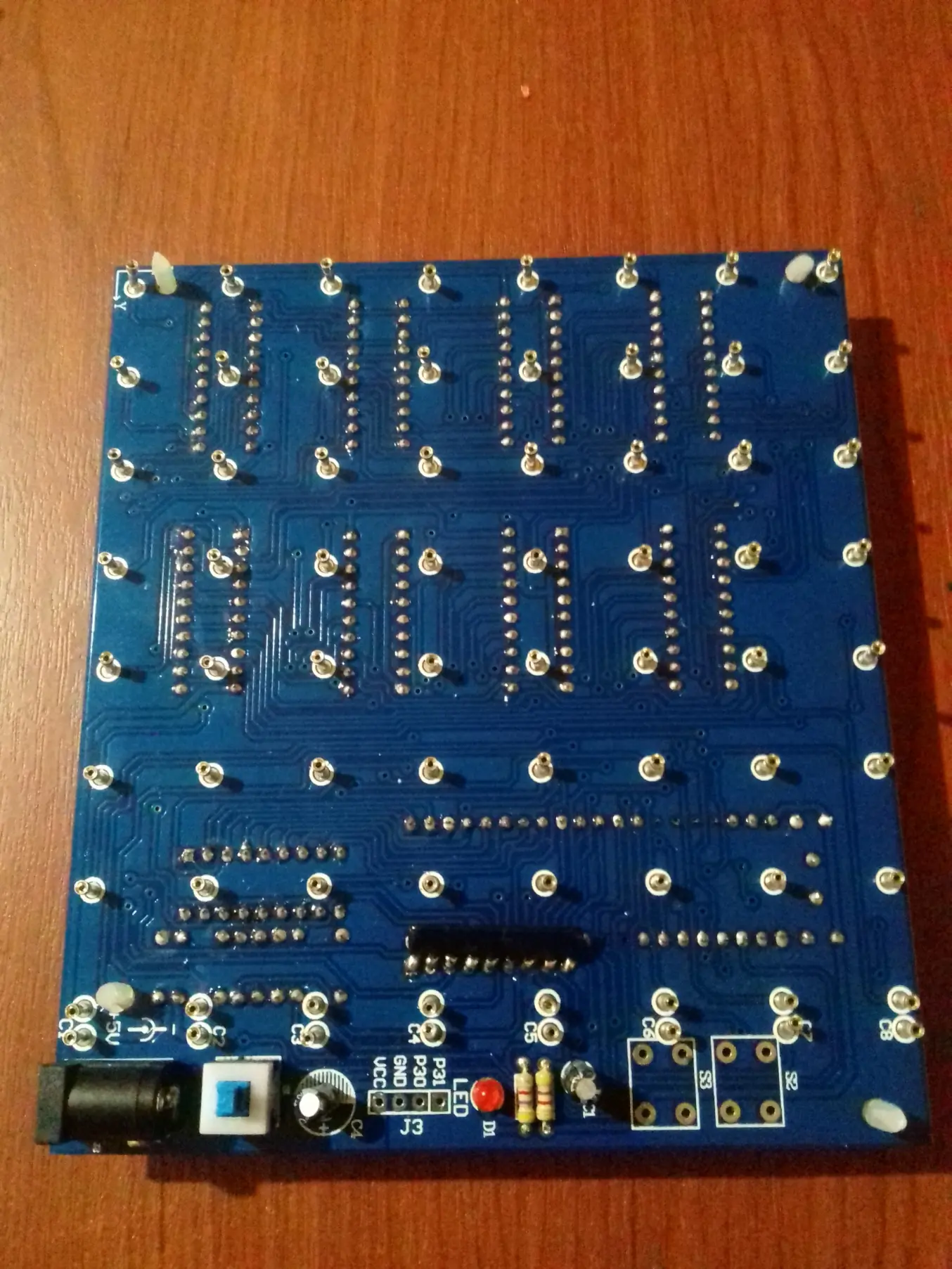

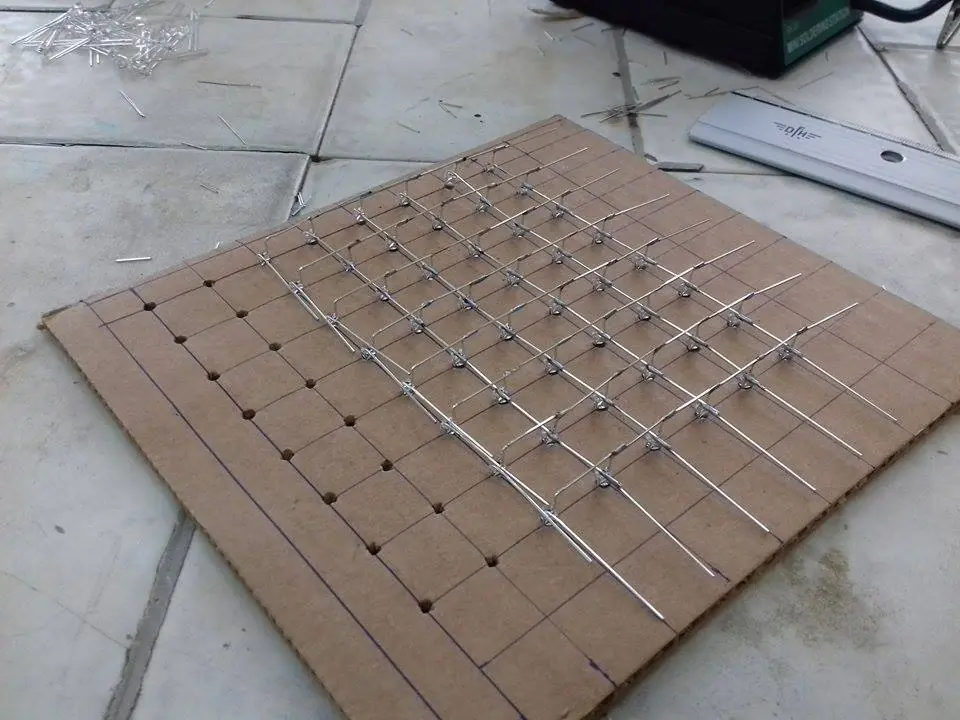

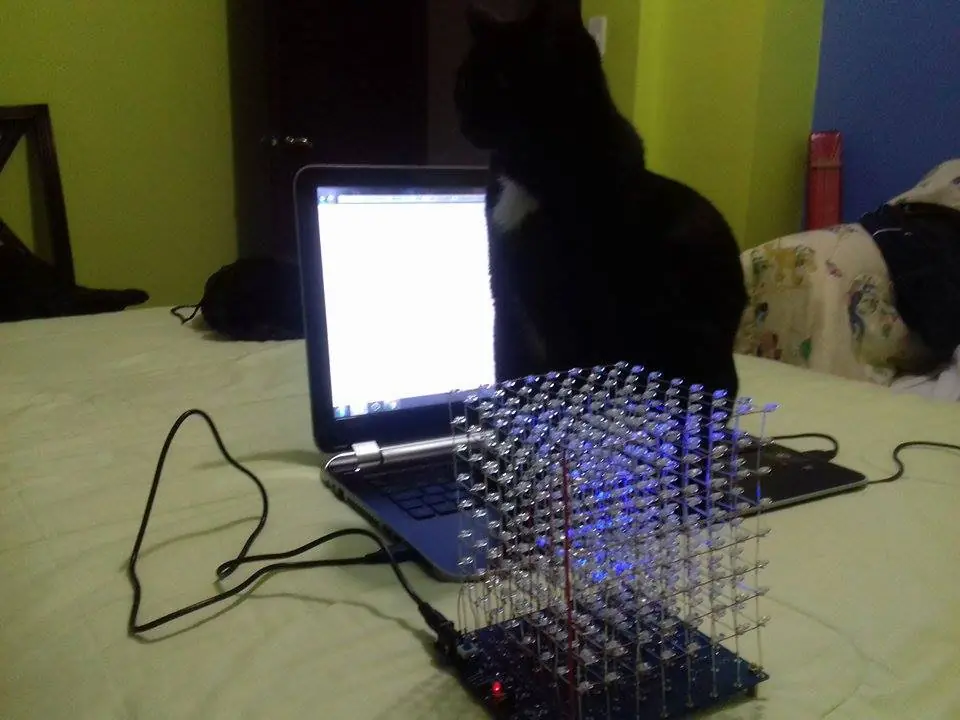

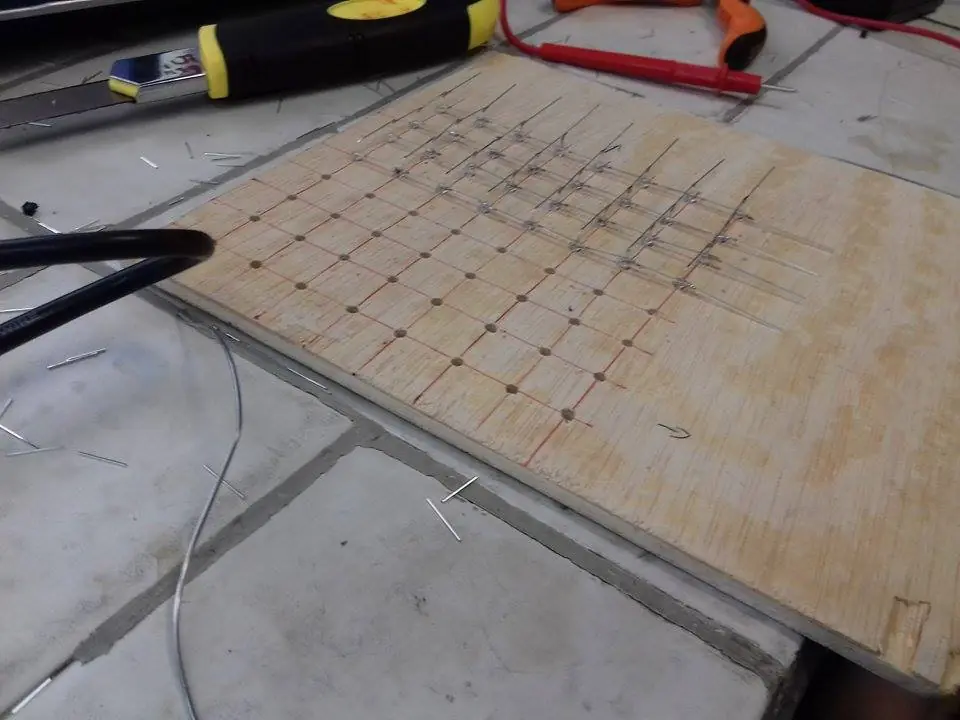

Arme un cubo led 3D para taringa con 512 leds (megapost)

Pase 3 dias armándolo, ya que requiere de mucha paciencia y conocimientos básicos en electrónica.

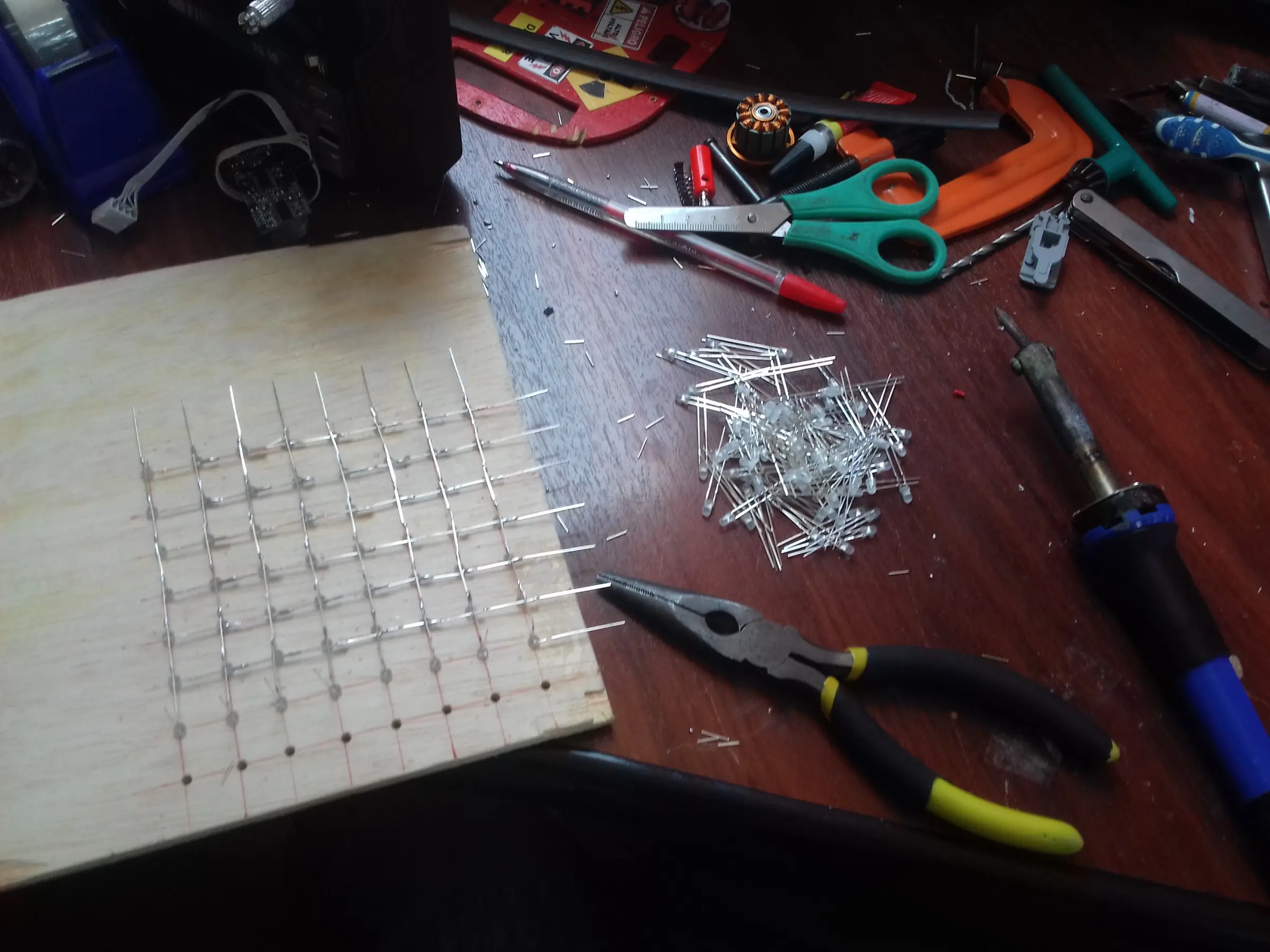

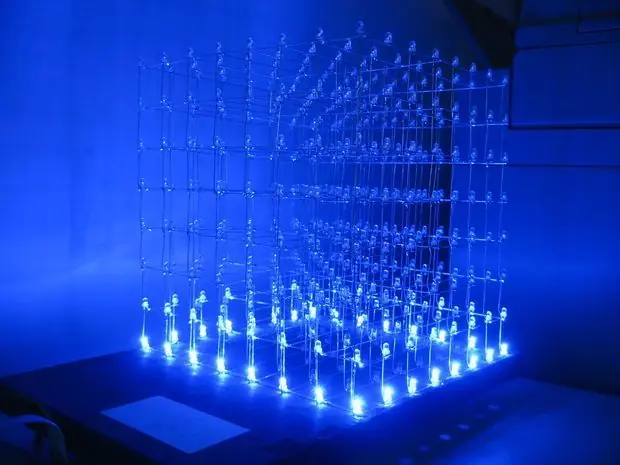

¿Cómo funciona un cubo de LED

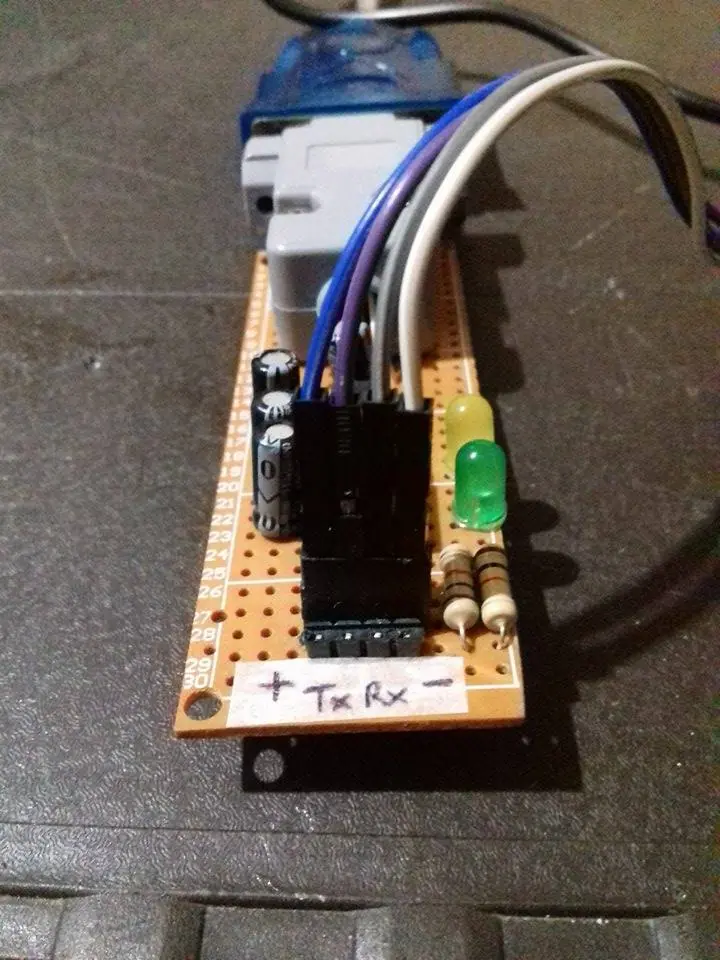

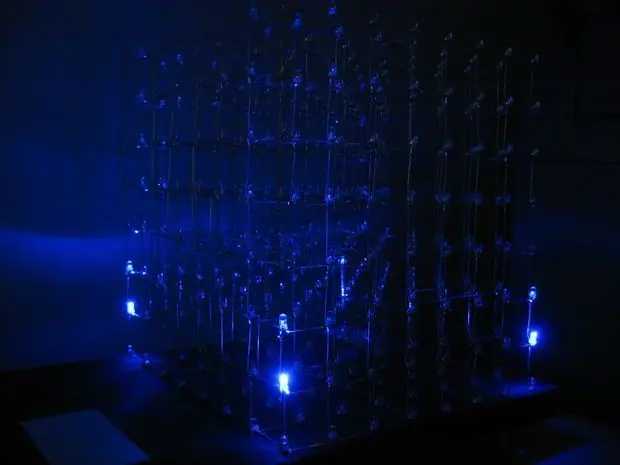

Este cubo de LED tiene 512 LEDs. Obviamente, tener un puerto dedicado IO para cada LED sería muy poco práctico. Usted tendría un micro controlador con 512 puertos IO, y ejecutar 512 hilos a través del cubo. En cambio, los cubos de LED se basan en un fenómeno óptico denominado persistencia de la visión (POV). Si parpadea un led muy rápido, la imagen permanecerá en su la retina por un corto tiempo después de que el led se apaga. Al parpadear cada capa del cubo, uno tras otro muy, muy rápido, que da la ilusión de una imagen en 3D, al hecho de int usted está buscando en una serie de imágenes en 2D apiladas oneanother ontop. Esto también se denomina multiplexación. Con esta configuración, sólo necesitamos 64 (para los ánodos) + 8 (para cada capa) Puertos IO para controlar el cubo de LED. En el video, el proceso se ralentiza lo suficiente para que usted lo vea, a continuación, se ejecuta más rápido y más rápido hasta la frecuencia de actualización es lo suficientemente rápido para la cámara para capturar el efecto de Punto de vista.

La anatomía de un cubo de LED

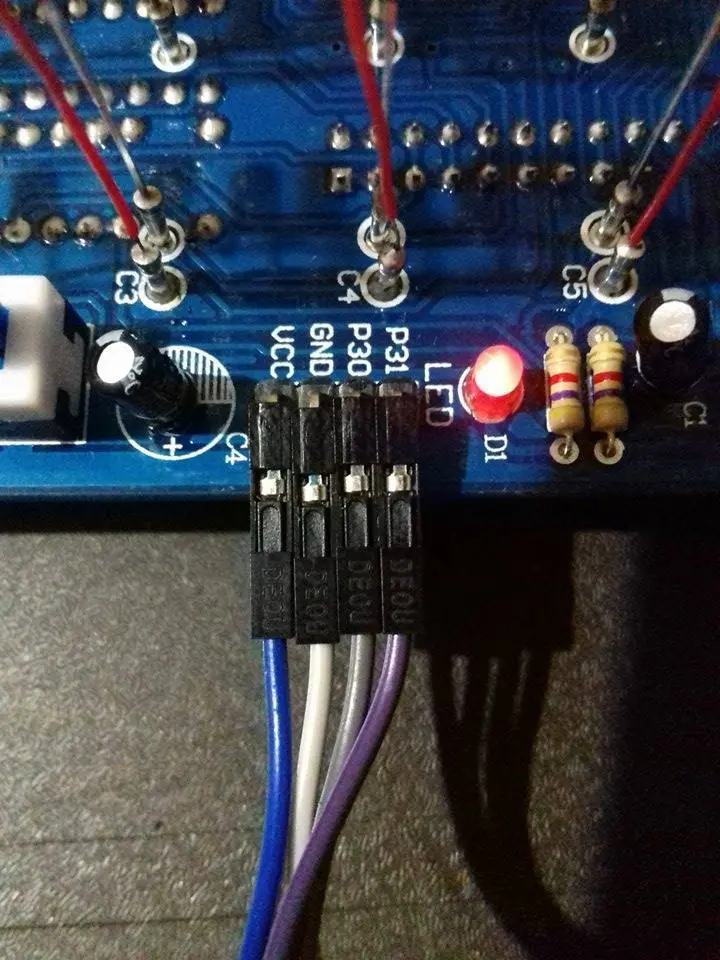

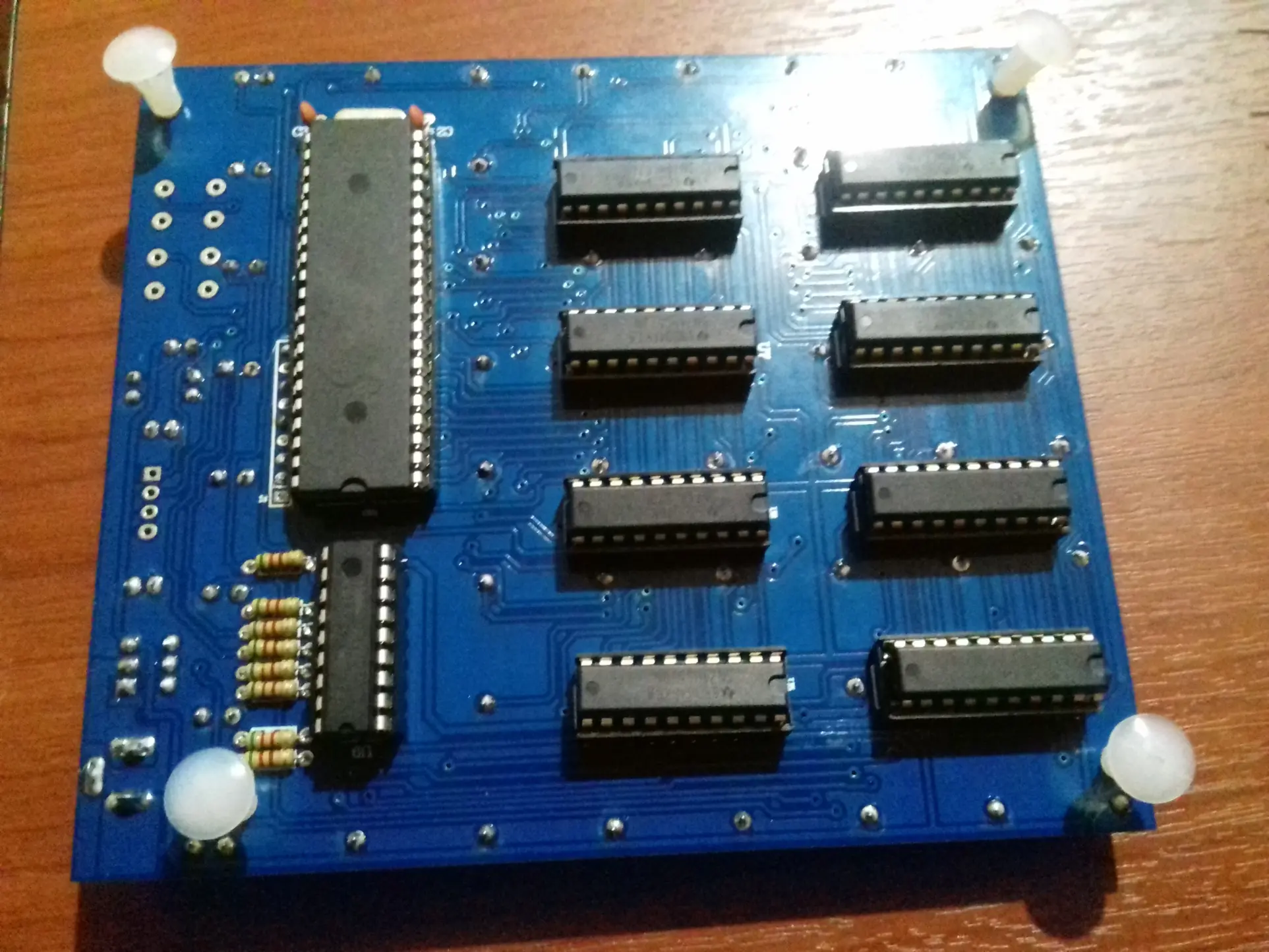

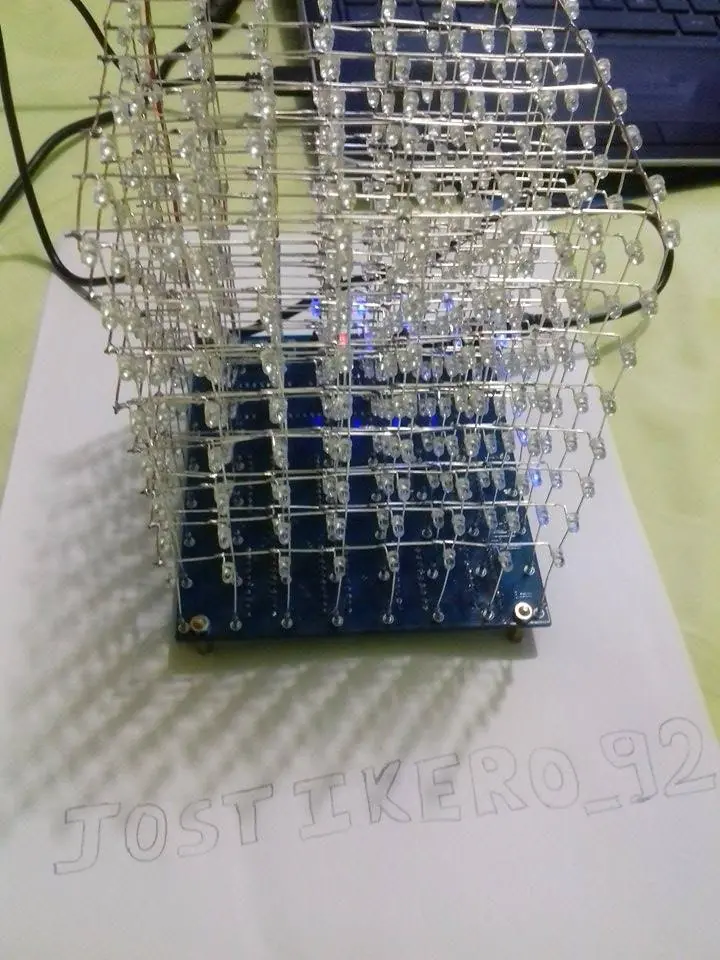

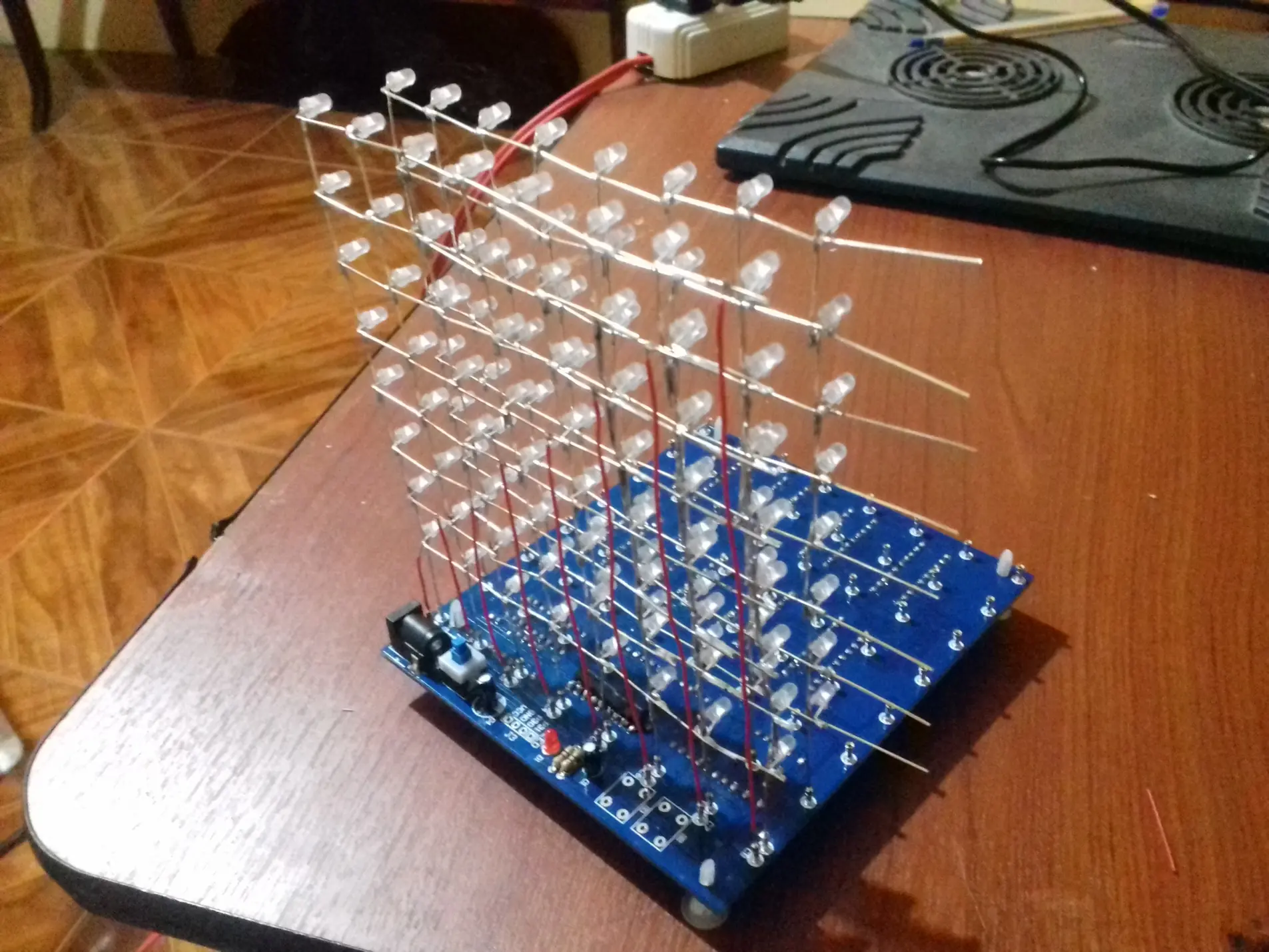

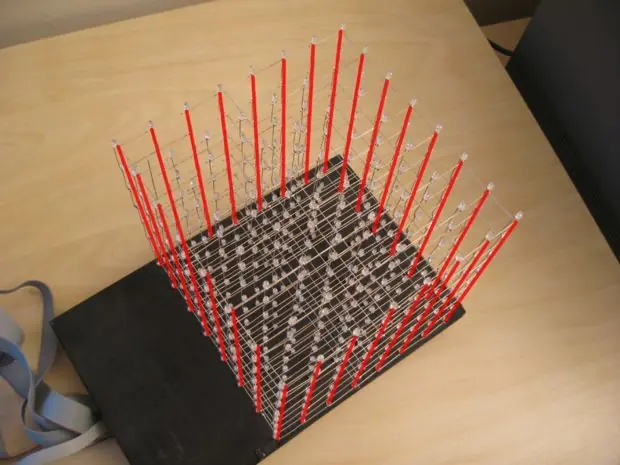

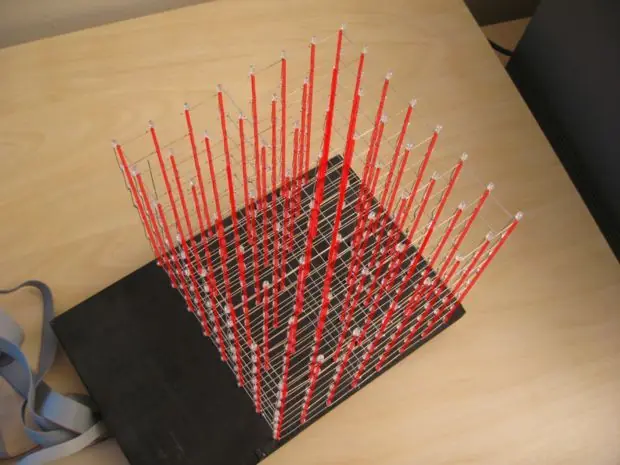

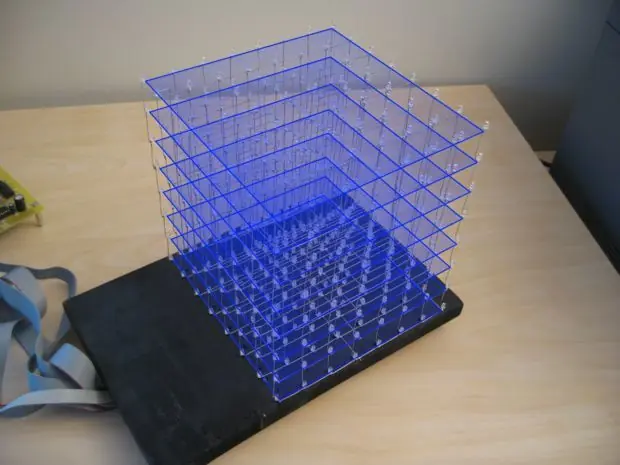

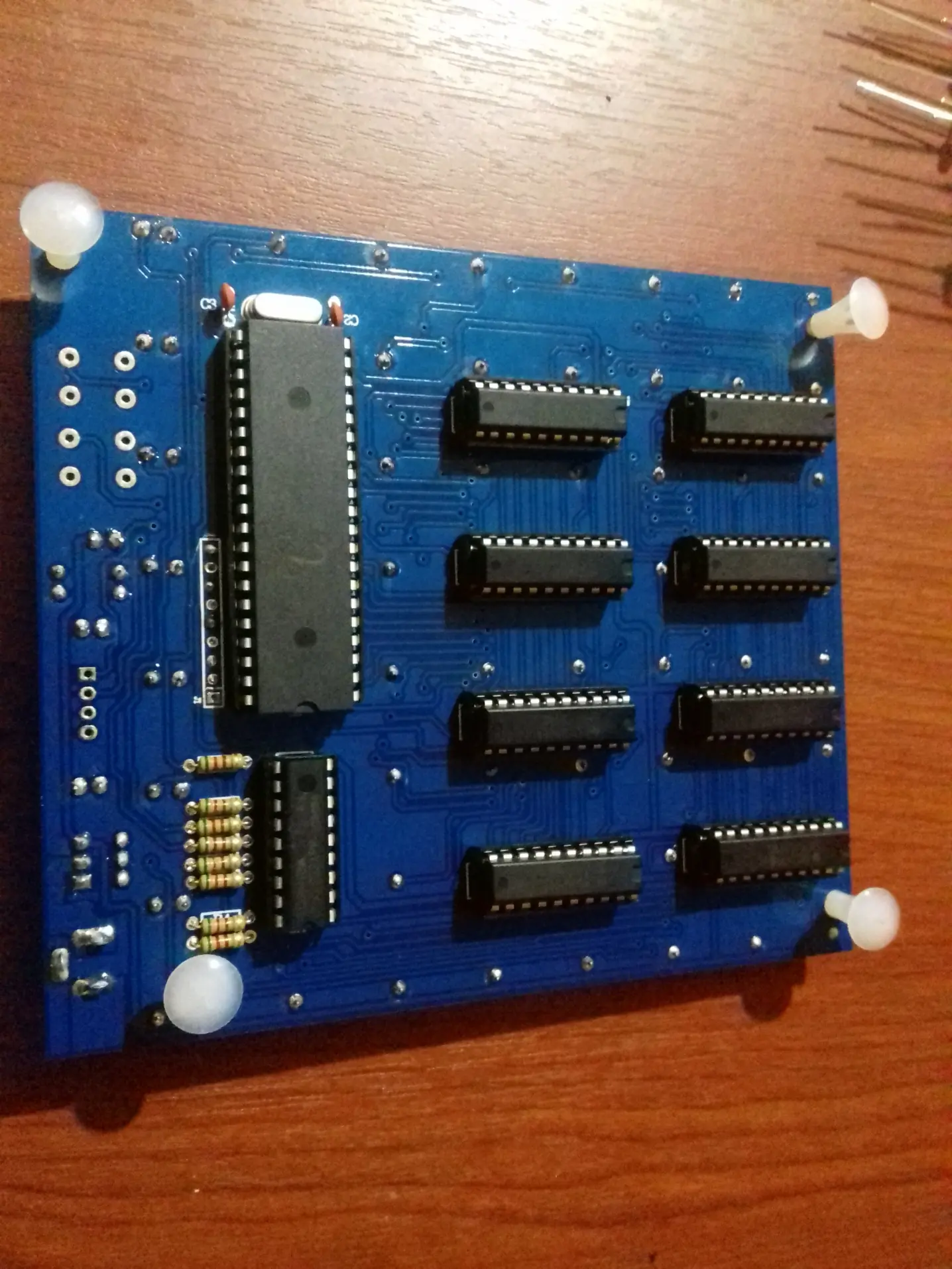

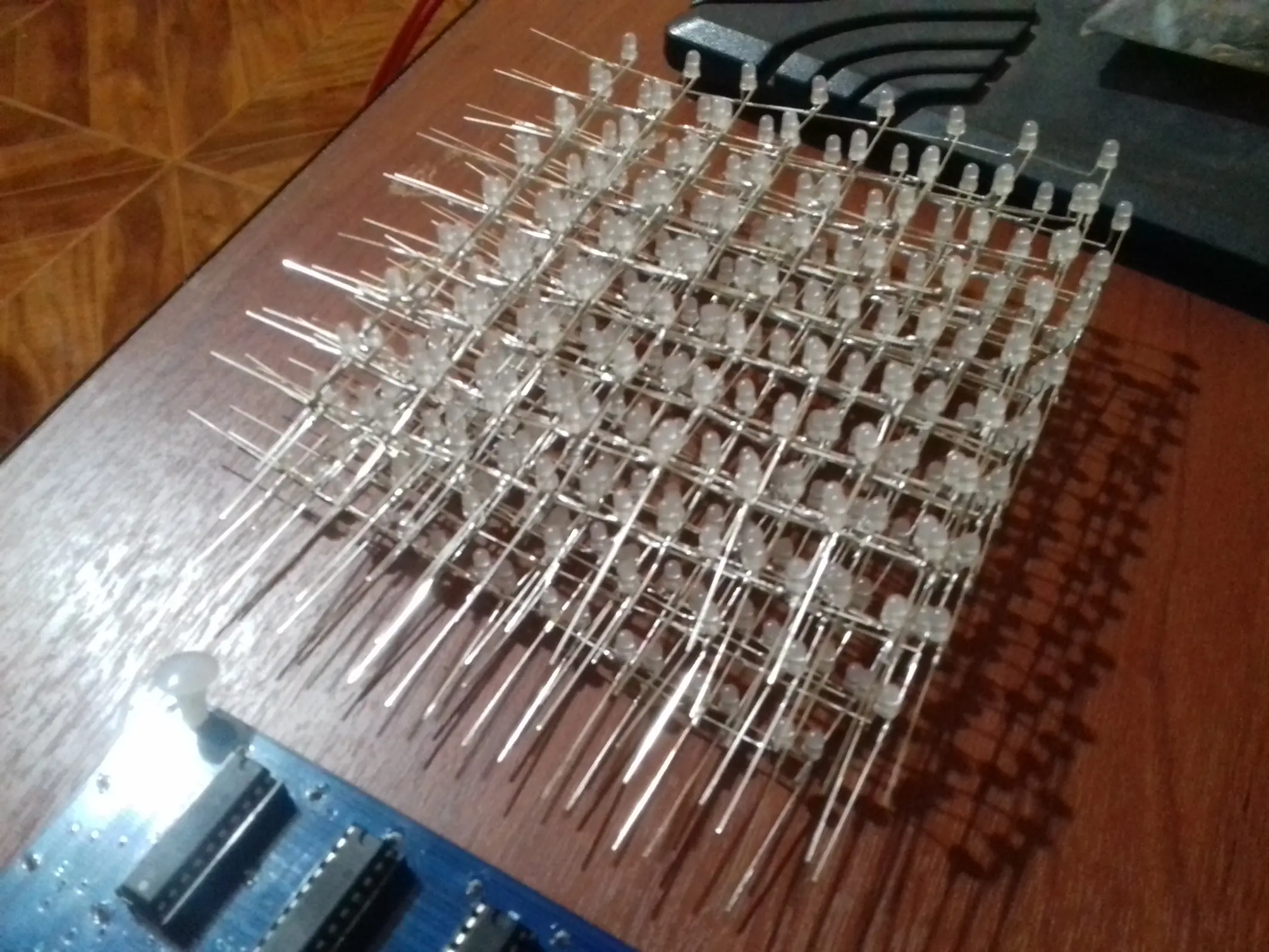

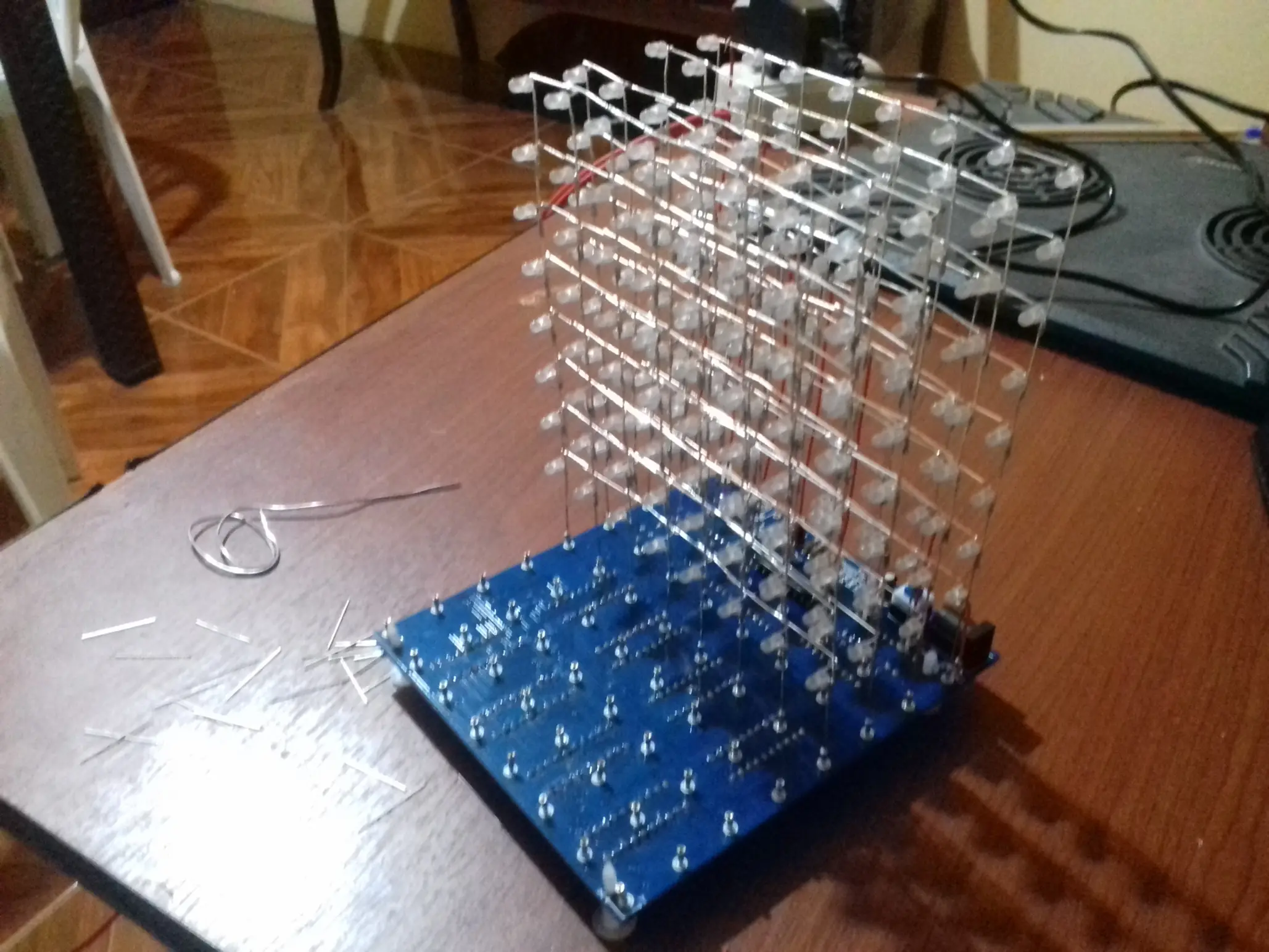

Vamos a estar hablando de ánodos, cátodos, columnas y capas, por lo que le permite tomar un momento para familiarizarse con la anatomía de un cubo de LED. Un LED tiene dos piernas. Uno positivo (el ánodo) y uno negativo (cátodo). Con el fin de iluminar un LED, tiene que ejecutar la corriente de lo positivo a la pata negativa. (Si no recuerdo mal la corriente real de los electrones es al revés. Pero vamos a ponerle a el flujo de corriente que es de positivo a negativo por ahora). El cubo de LED se compone de columnas y capas. Las patas de cátodo de cada LED en una capa se sueldan juntos. Todas las patas de ánodo en una columna se sueldan juntos. Cada una de las columnas 64 están conectados a la tarjeta de conexión con un cable separado. Cada columna puede controlarse individualmente. Cada una de las capas 8 también tiene un cable separado de ir a la tarjeta de conexión. Cada una de las capas están conectadas a un transistor que permite que el cubo para activar y desactivar el flujo de corriente a través de cada capa. Por sólo encender el transistor para una capa, la corriente de las columnas de ánodo sólo puede fluir a través de esa capa. Los transistores para las otras capas están apagadas, y la imagen emitida en los 64 cables de ánodos sólo se muestran en la capa seleccionada. Para mostrar la siguiente capa, basta con apagar el transistor de la capa actual, cambiar la imagen de los 64 cables de ánodos a la imagen de la siguiente capa. A continuación, encienda el transistor de la siguiente capa. Aclarar y repetir muy muy rápido. Las capas se conoce como capas, capas de cátodo o capas de tierra. Las columnas se hará referencia a como columnas, las columnas de ánodo o ánodos.
