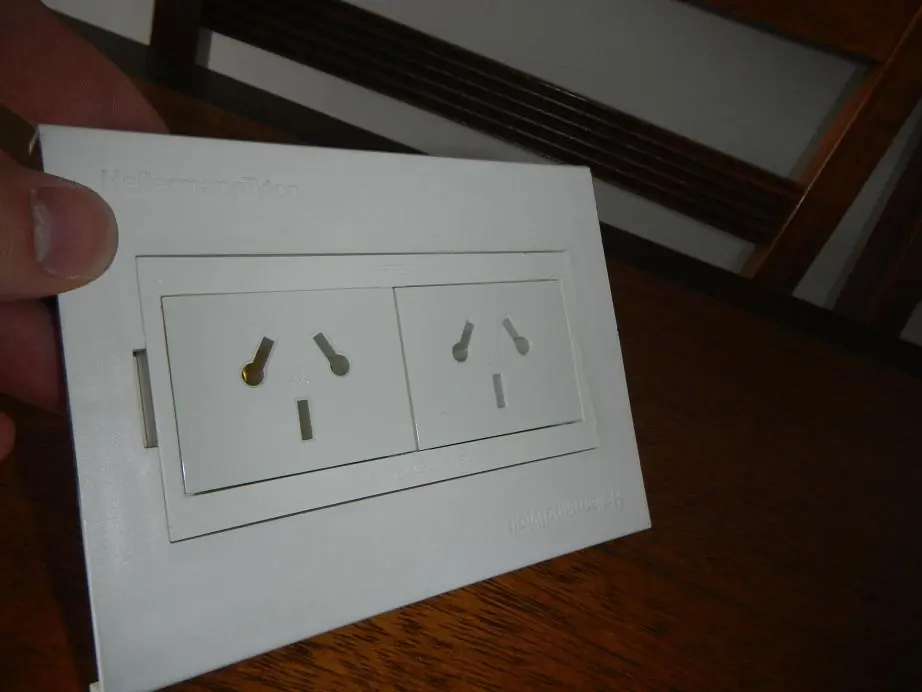

Eliminé una zapatilla e instalé 8 tomas de luz con un zócalo hellermanntyton de 100 x 50. Las fichas son CAMBRE bauhaus.

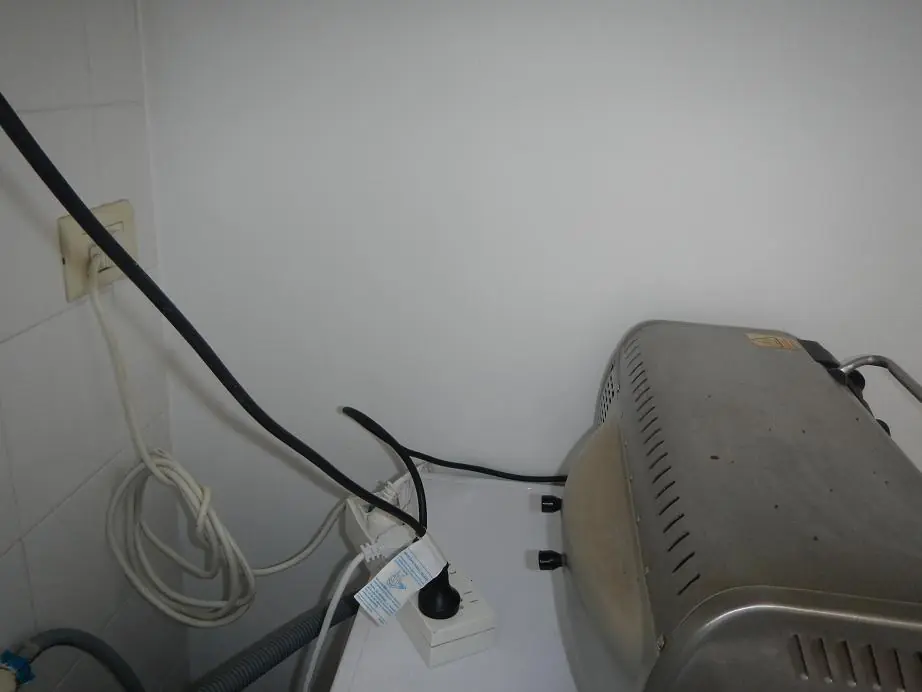

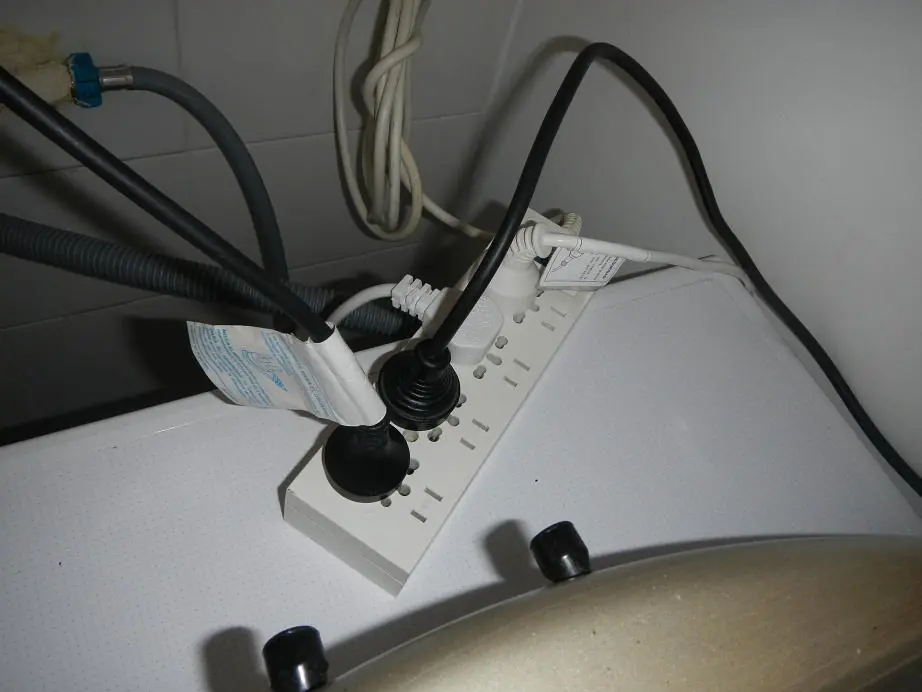

Paso a paso, como estaba inicialmente la instalación:

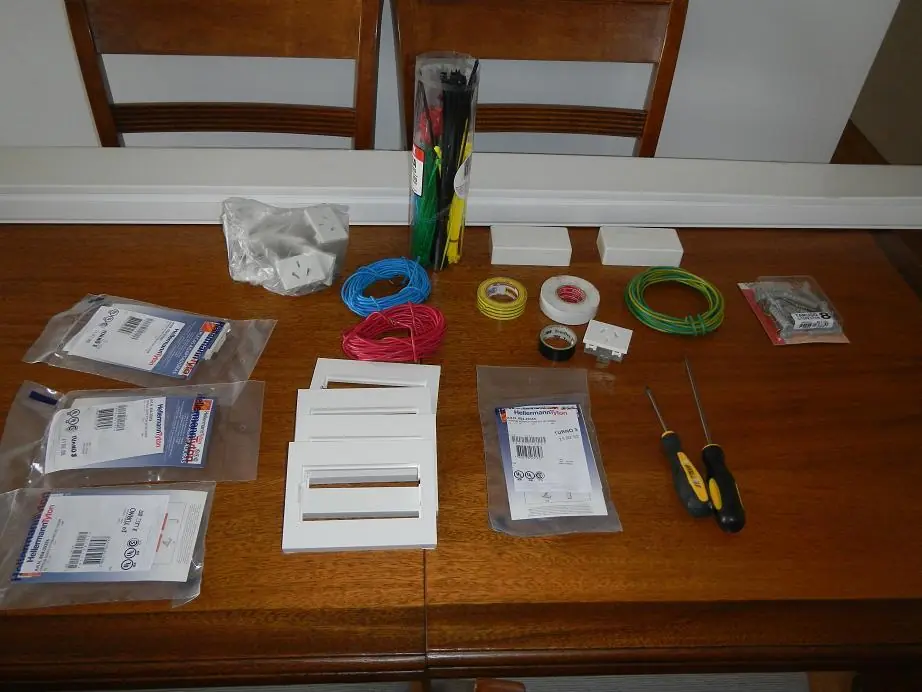

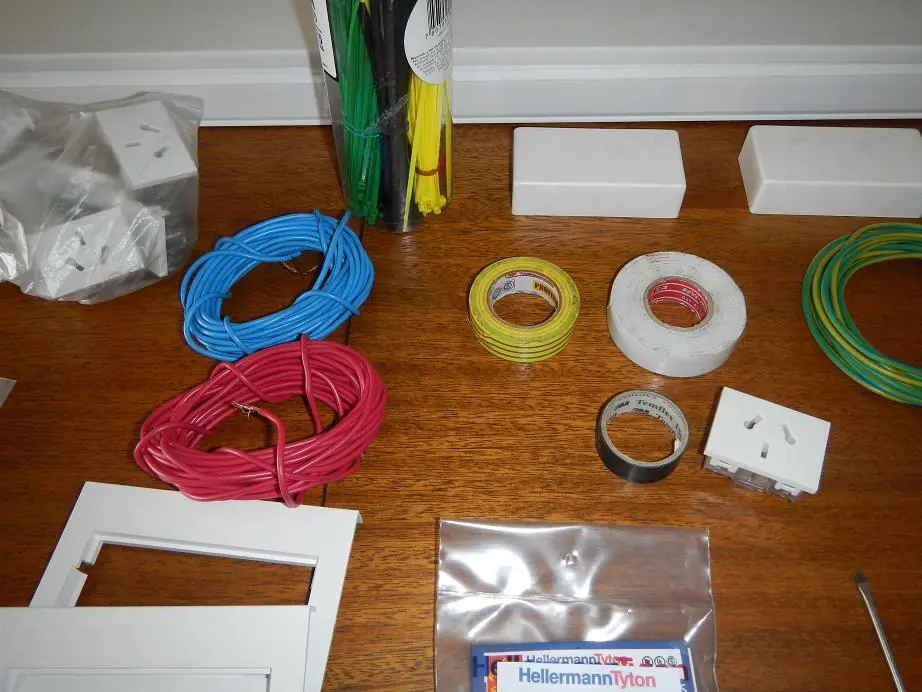

Materiales:
Cable rojo
Cable azul
Cable verde

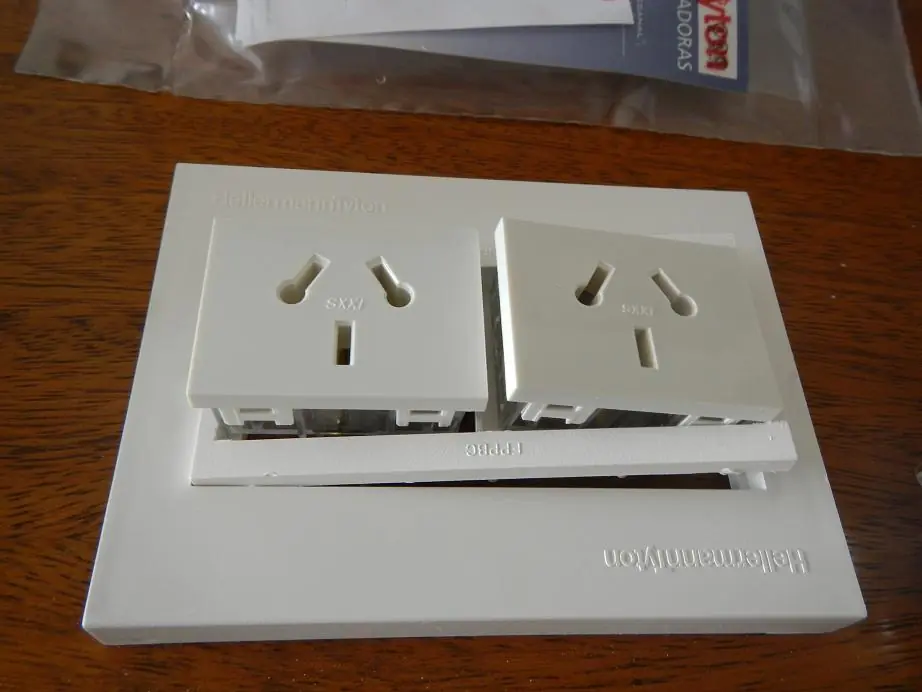

Fichas CAMBRE BAUHAUS X 8
Zócalo Hellermanntyton 100 x 50 (la tira viene de 2 metros usé solo 61 cm)

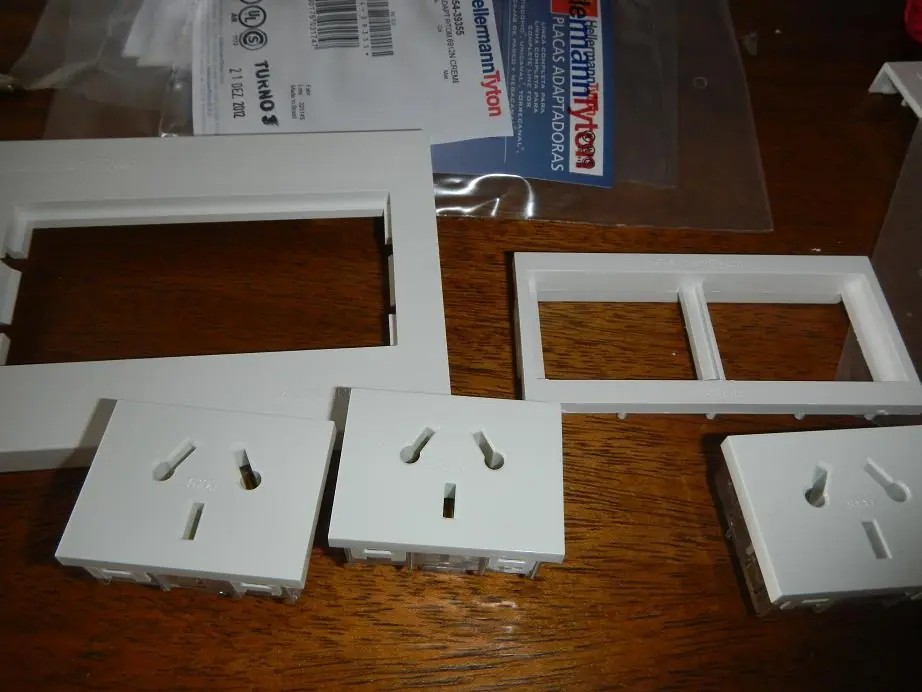

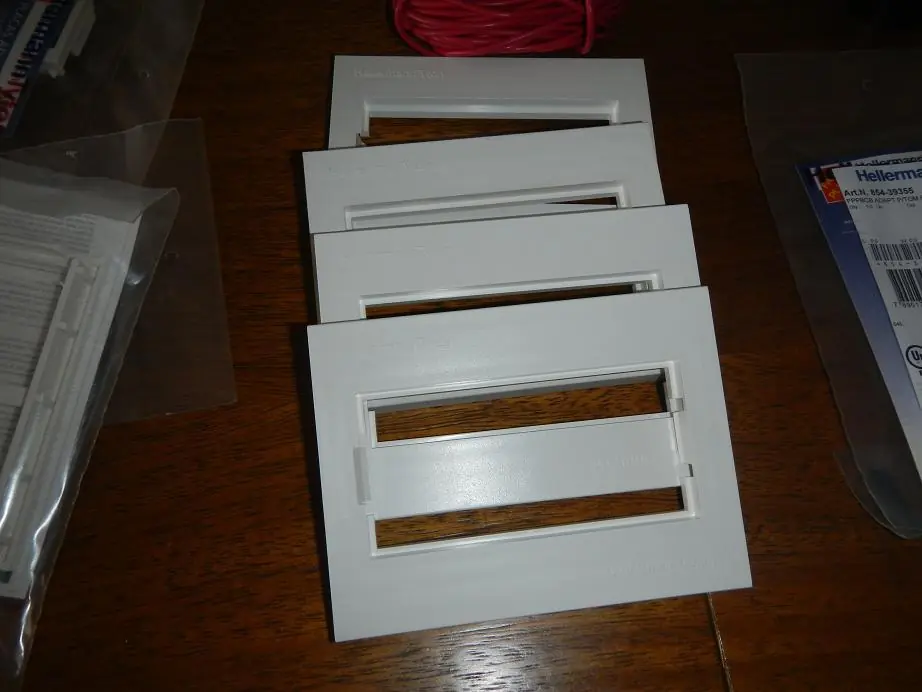

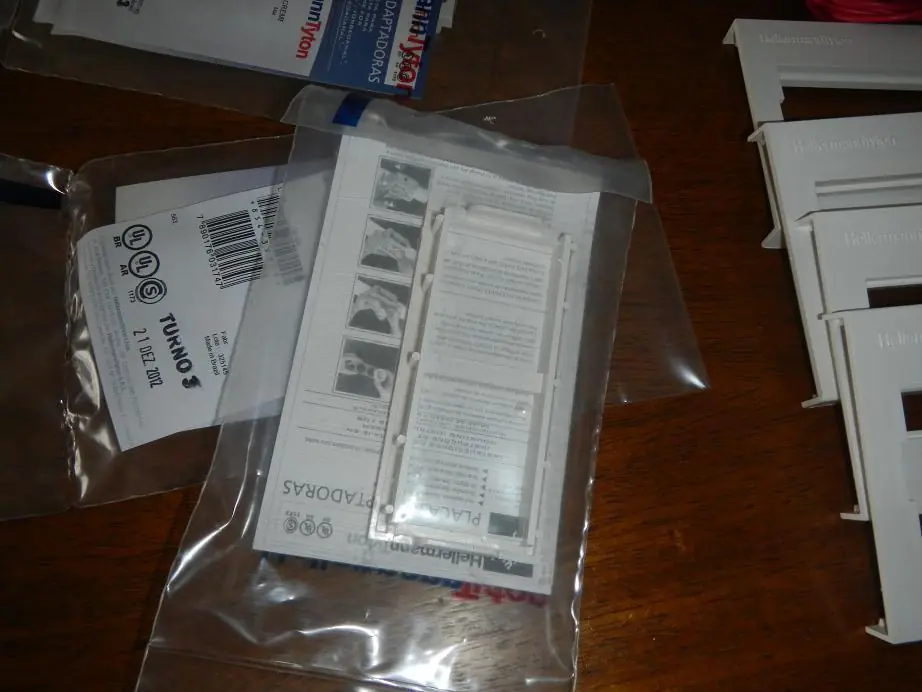

Marcos Hellermanntyton para CAMBRE.
Tornillos y tarugos del 8

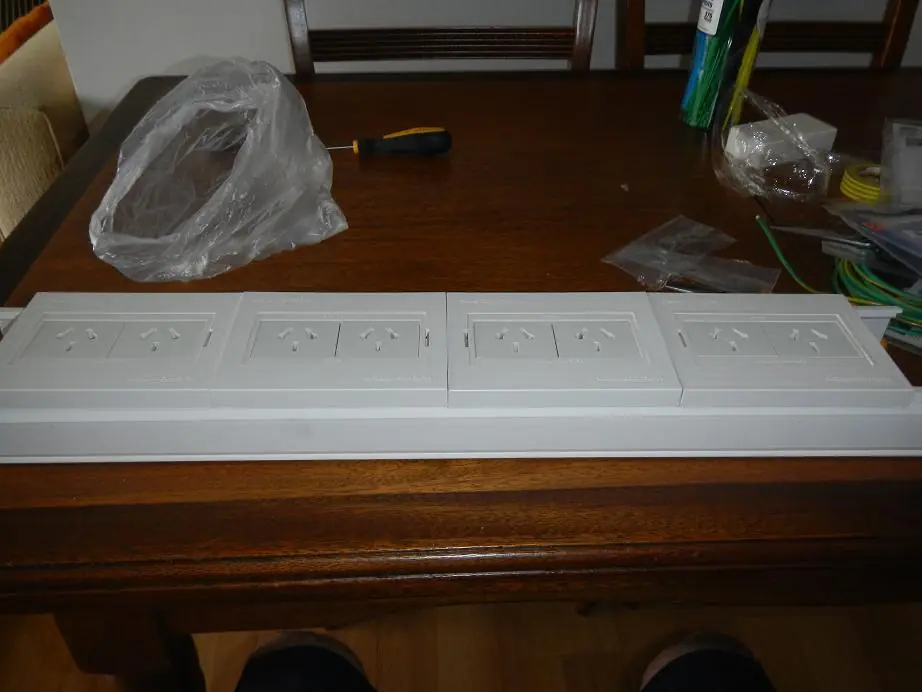

Armado:
Conexiones:

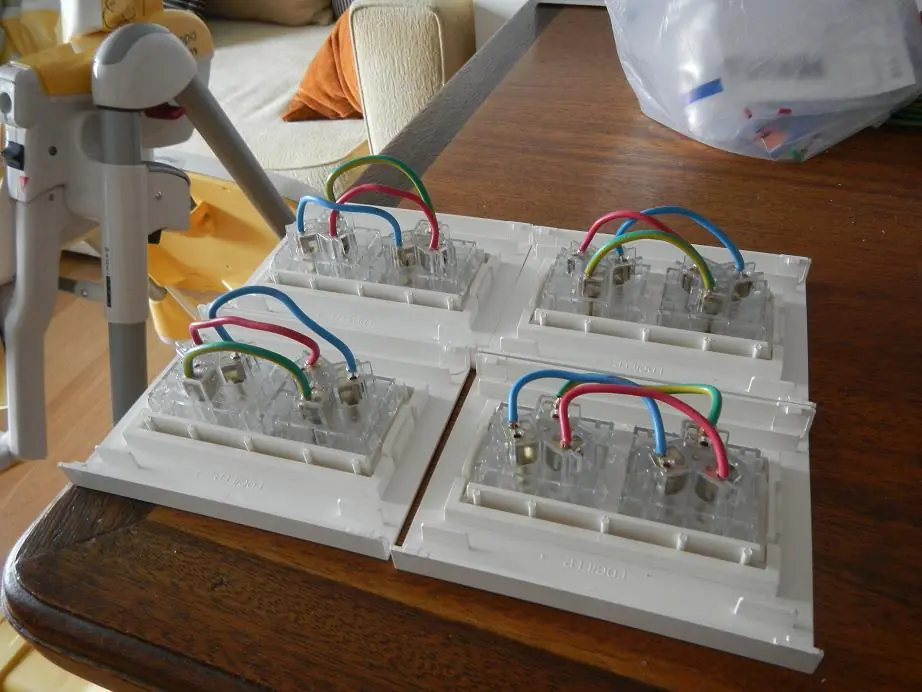

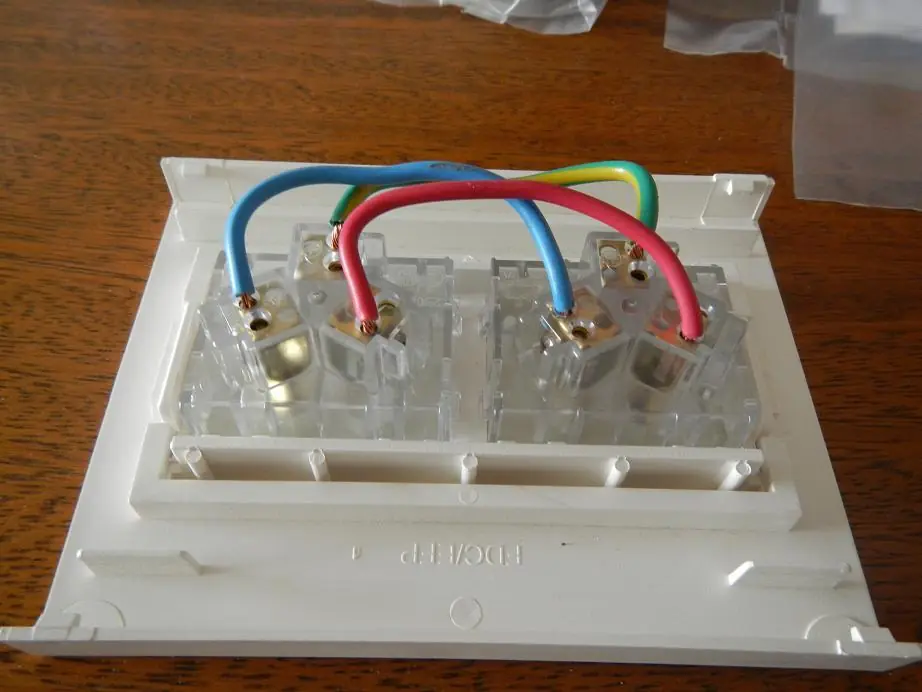

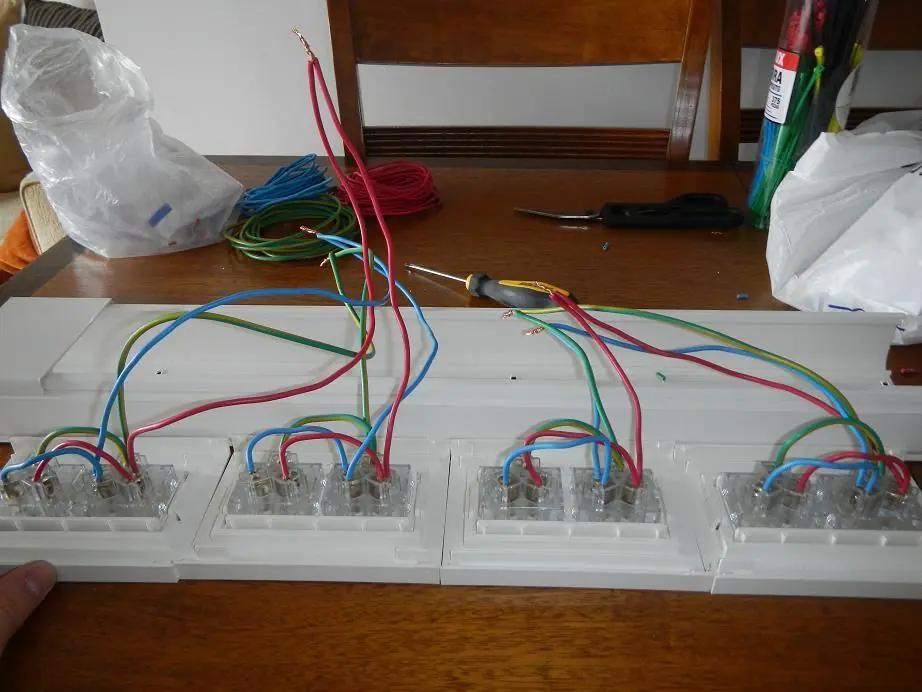

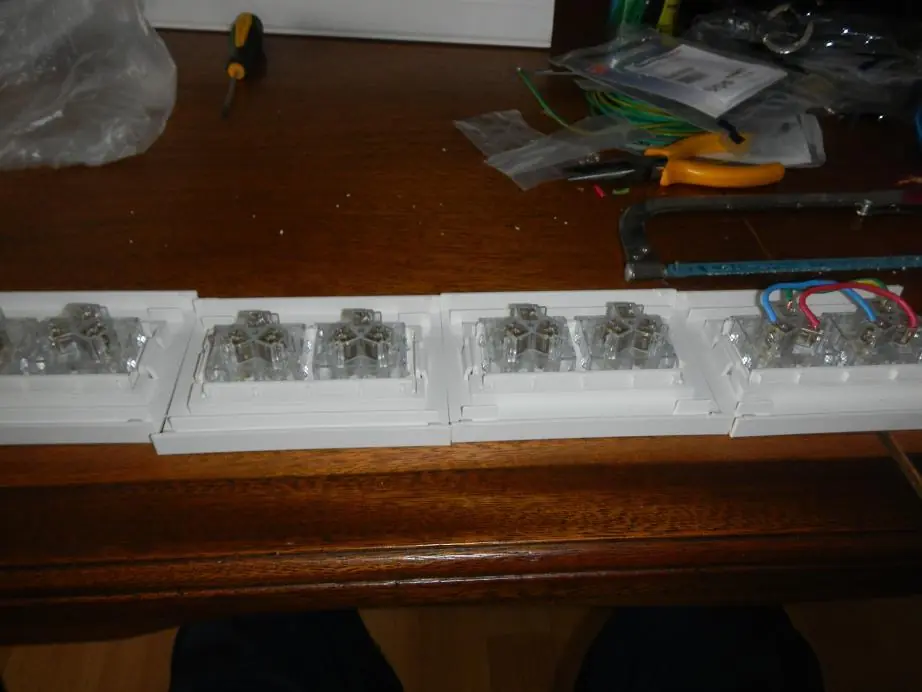

A cada módulo llega una línea y se conectan amabas fichas en puente:
Preparación del zócalo:

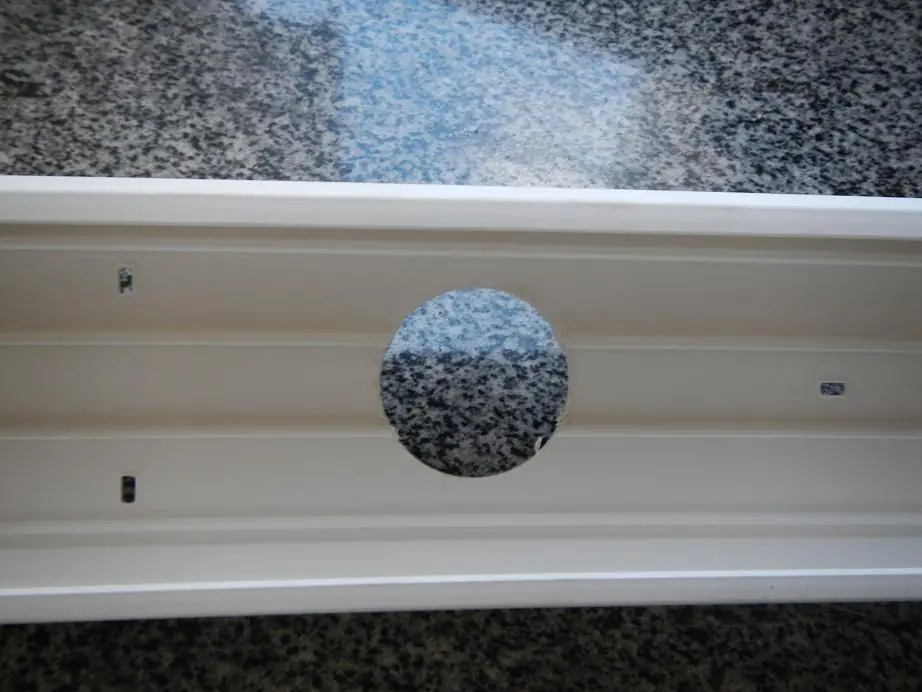

Una vez cortado a 61 cm, lo presentamos y chequeamos donde vamos a perforarlo para entrar los cables y colocar las fijaciones:

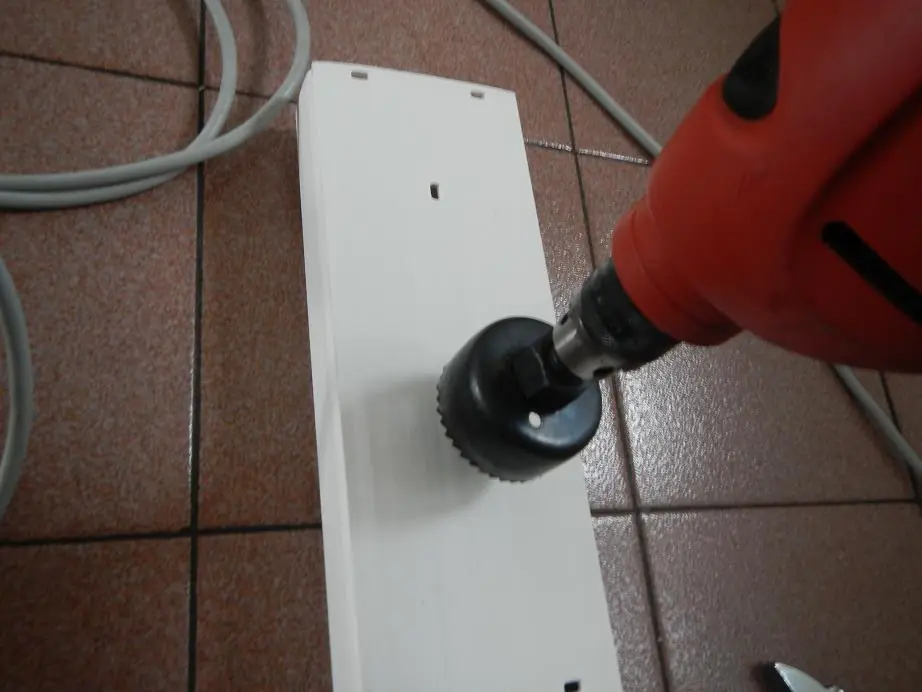

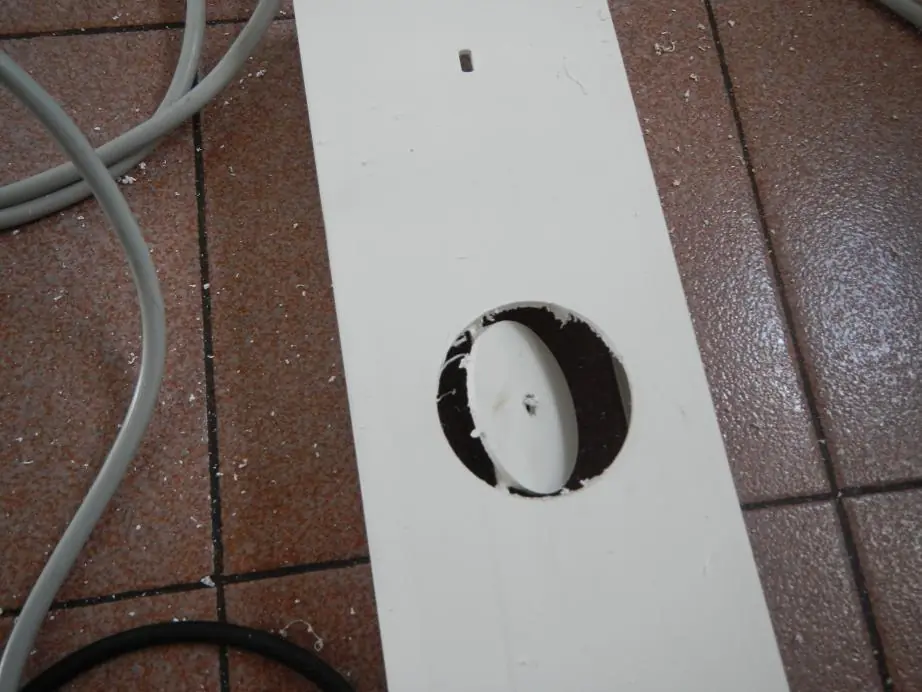

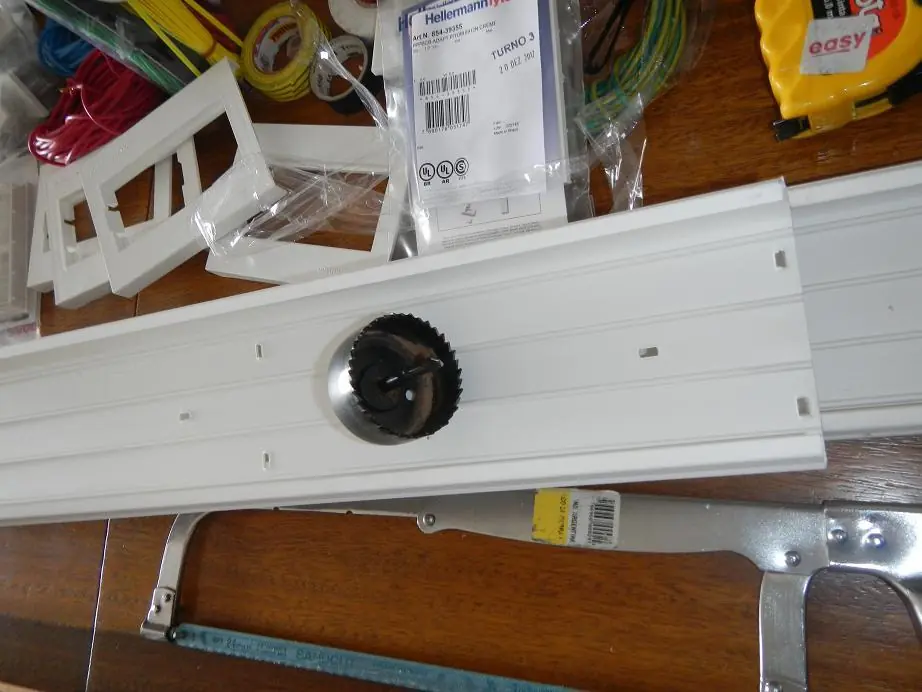

Para la entrada principal, ganando en prolijidad, usamos mecha copa:

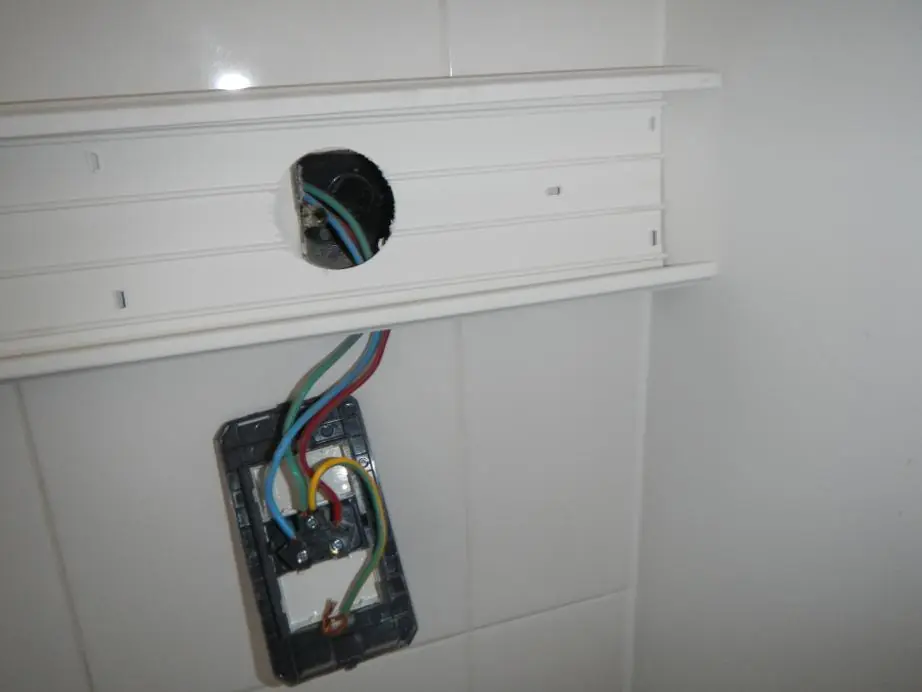

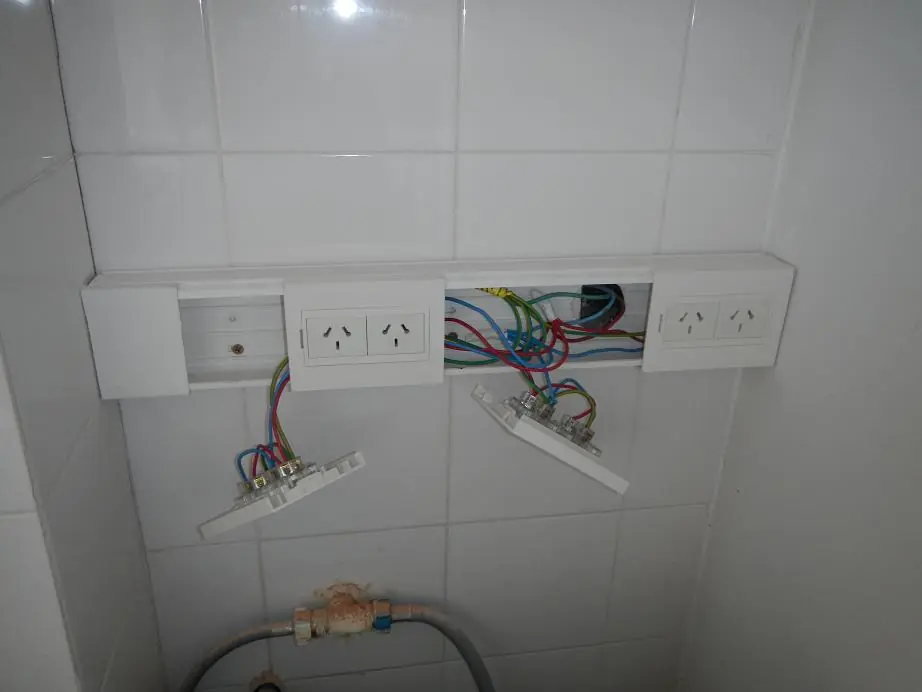

Finalmente procedemos con la instalación:

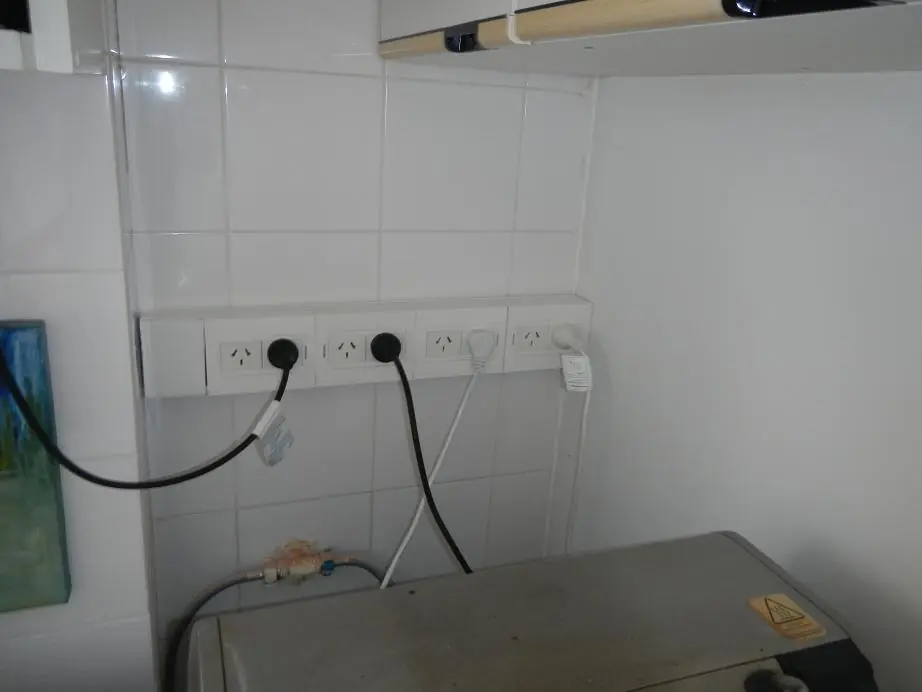

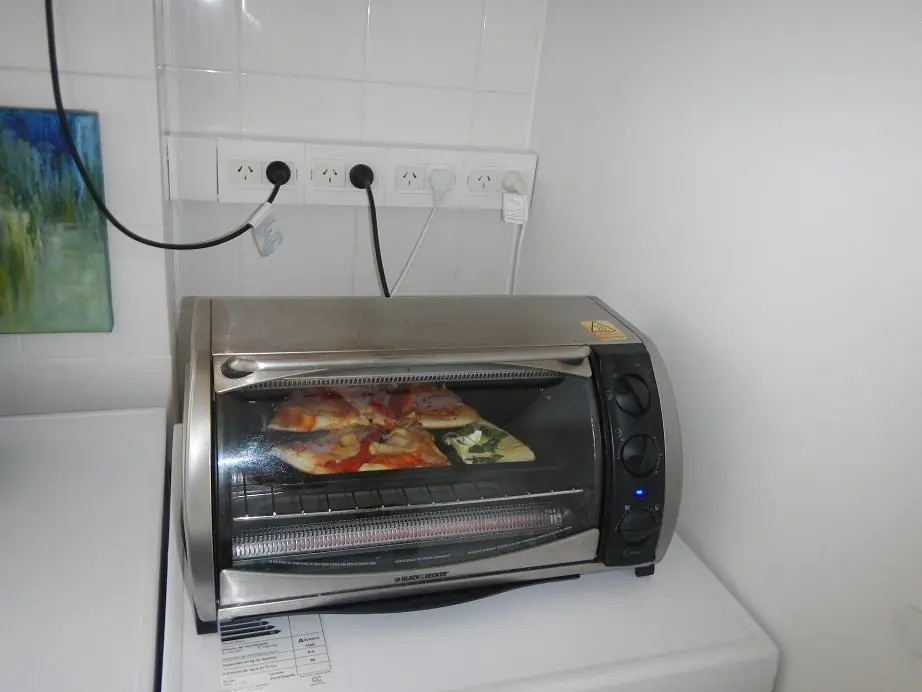

Vamos que ya esta la pizza.....
Sencillito, rápido y práctico, espero les sirva en sus proyectos... hasta la próxima....
