GIGABYTE Z77X-D3H
La nueva GIGABYTE Z77X-D3H se presenta como una de las apuestas más equilibradas que ha preparado el fabricante asiático para el desembarco de los nuevos Intel Ivy Bridge. Manteniendo el soporte con la generación anterior, Z77 ofrece novedades interesantes en el terreno de la conectividad incluyendo el esperado soporte nativo para USB 3.0 y puerto PCIe x16 de tercera generación. La hemos probado y estas son nuestras impresiones.
A diferencia de otras propuestas de la firma, mucho más orientadas al gamer, la GIGABYTE Z77X-D3H es una placa para todos los públicos. Su precio moderado no debe llevar a engaño: estamos ante un producto perfecto para configuraciones avanzadas, con gran capacidad de ampliación y con prestaciones más que suficientes para casi cualquier perfil de usuario.

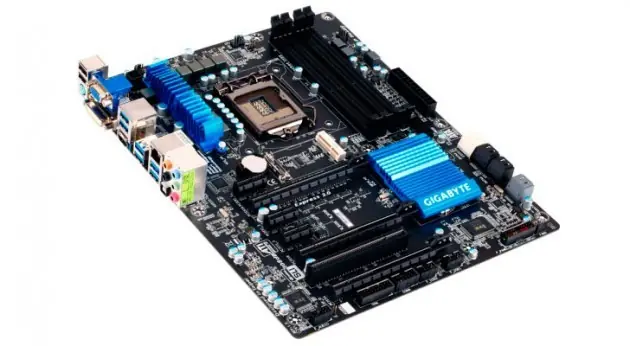

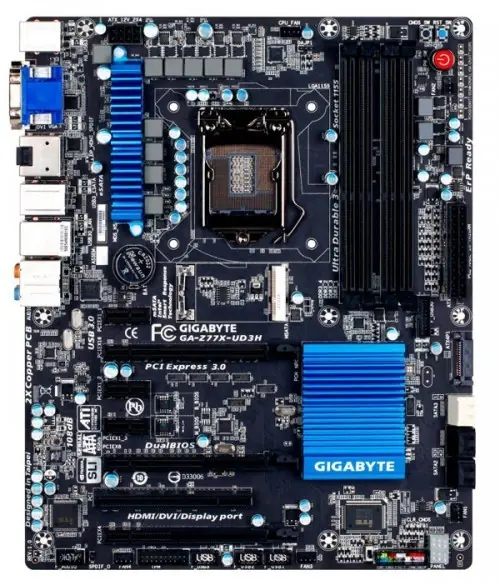

Con un PCB de color negro y dispadores en azul eléctrico la GA-Z77X-D3H ofrece una estética moderna y discreta. La distribución de puertos es excelente y no tendremos problemas para montar configuraciones de hasta tres tarjetas gráficas simultáneamente. El sistema de disipación es muy discreto, aprovechando el nivel de eficiencia que Intel ha alcanzado con el Z77 y la orientación del producto hacia el mercado de consumo. Un breve vistazo revela que no estamos ante la mejor opción para afrontar procesos de overclocking extremo, aunque no hay problemas para exprimir los componentes dentro de límites razonables.
La nueva placa de GIGABYTE incorpora todas las ventajas que llegan con la plataforma Z77, incluyendo mSATA, Lucid Virtu MVP, QuickSync, 3D BIOS, soporte para SLI y Crossfire y muchas de las novedades que ya hemos visto en otros modelos de la serie. En el panel de conexiones posterior encontramos seis puertos USB 3.0, dos USB 2.0, Ethernet Gigabit, conexiones de audio y salidas de video D-Sub y un combo PS/2.
Este producto está certificado dentro de la serie Ultra Durable 4, toda una garantía de calidad de fabricación, fiabilidad a largo plazo y protección frente a posibles problemas de alimentación. También incluye la tecnología UEFI DualBIOS, exclusiva de GIGABTYE, que ofrece una segunda interfaz para el BIOS que permite acceder a casi todas sus opciones de forma fácil e intuitiva. Por supuesto, el modo avanzado sigue estando disponible para los usuarios que prefieren lo clásico.

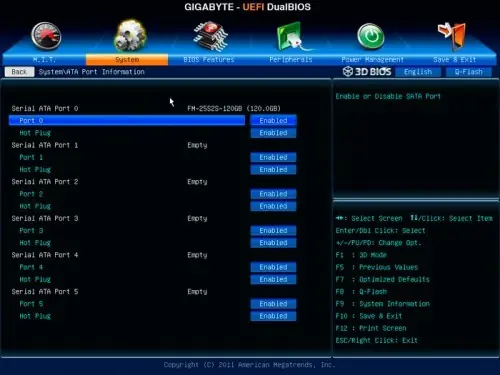

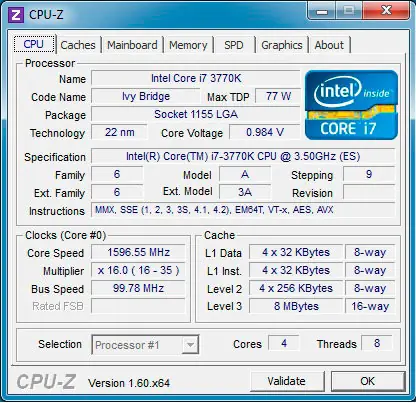

Probamos la placa con un con un procesador Intel Core i7-3770K, 8 Gbytes de RAM DDR3 1.600 MHz y un disco Western Digital Caviar de un terabyte. Lo alimentamos con una Antec de 850w y ejecutamos los test en un Windows 7 Home Premium 64 bits recién instalado. La GIGABYTE Z77X-D3H demostró un funcionamiento estable en todo momento, obteniendo 7.444 puntos con 3D Mark 06 (solo CPU) y 26911 en 3D Mark Vantage (solo CPU), con parámetros por defecto y los componentes de serie.
A pesar de que no hablamos de una placa especialmente diseñada para overclocking y como ya habíamos adelantado no hay demasiados problemas en subir la frecuencia del procesador y la memoria dentro de lo razonable. Jugando con el multiplicador y el voltaje se puede llegar a unos 4,6 GHz estables sin problemas aparentes , aunque conviene estudiar cada escenario de uso para valorar hasta qué punto merece la pena en la práctica.
Conclusiones
La GIGABYTE Z77X-D3H se puede comprar por un precio que ronda los 125 euros, realmente competitivo si tenemos en cuenta lo que ofrece. Estamos ante una base ideal para un equipo de altas prestaciones, que ofrece excelentes opciones de conectividad, un arsenal tecnológico y casi todas las novedades que podemos encontrar en los topes de gama del fabricante. Nos parece todo un acierto la inclusión de SATA a 6 GB/s, el amplio soporte a USB 3.0 o la inclusión de un mSATA para SSD.
Detalles como un sistema de dispación más sofisticado, la ausencia de botones de reset en placa o la falta de un conector de 8 pines para la CPU alejan el producto del nicho overclocking, pero no deja de ser una de las alternativas más equilibradas basadas en Z77, con la fiabilidad y la garantía de soporte y actualizaciones de una marca como GIGABYTE. Por su ajustada relación entre calidad, precio y prestaciones siempre debería ser una opción a valorar a la hora de montar un equipo de consumo.
ESPECIFICACIONES
Procesador
Caché L3 varía según la CPU
Soporte para procesadores Intel ® Core ™ i7 / Intel ® Core ™ i5 / Intel ® Core ™ i3 procesadores / Intel ® Pentium ® / Intel ® Celeron ® en LGA1155
(Algunos procesadores Intel® Core™ necesitan tarjeta gráfica, consulte la "lista de CPU soportados" para más información.)
Chipset
Intel® Z77 Express Chipset
Memoria
4 x 1.5V DDR3 DIMM que admiten hasta 32 GB de memoria en el sistema
*Debido a la limitación del sistema operativo Windows 32-bit, cuando hay más de 4 GB de memoria física instalada, el tamaño de la memoria mostrada será inferior a 4 GB.
Arquitectura de memoria Dual Channel
Soporta los módulos de momoria DDR3 2400(OC)/1600/1333/1066 MHz
Soporte para módulos de memoria no ECC
Soporte para módulos de memoria Extreme Memory Profile (XMP)
(Por favor, consulte la "Lista de Soporte de Memoria" para más información.)
Gráfica Integrada
Integrado en el chipset:
1 x puerto DVI-D, soportando una resolución máxima de 1920x1200
* El puerto DVI-D no soporta conexión D-Sub de adaptador.
1 x HDMI port, soportando una resolución máxima de 1920x1200
1 x puerto D-Sub
Audio
Soporte para salida S / PDIF
VIA VT2021 codec
2/4/5.1/7.1-channel
Audio de alta definición
LAN
1 x Atheros GbE LAN chip (10/100/1000 Mbit)
Zócalos de Expansión
1 x ranura PCI Express x16, a velocidad x8 (PCIEX8)
(Las ranuras PCIEX16 y PCIEX8 cumplen con el estándar PCI Express 3.0.)
La ranura PCIEX8 comparte ancho de banda con la ranura PCIEX16. Cuando la ranura PCIEX8 esté ocupada la ranura PCIEX16 funcionará en modo hasta x8.
* PCIE Gen.3 a expensas de que la CPU y las tarjetas de expansión sean compatibles
1 x PCI Express x16 slot, operando a x4 (PCIEX4)
* PCIEX4 slot comparte ancho de bamda con PCIEX1_1/2/3 slots. PCIEX1_1/2/3 slots estará deshabilitado cuando un tarjeta de expansión PCIe x4 se instale.
1 x slot PCI Express x16 a x16 (PCIEX16)
* Si únicamente va a instalar una tarjeta gráfica PCI Express, para un rendimiento
óptimo, asegúrese de que esté colocada en el slot PCIEX16.
3 x ranura PCI Express x1
(Las ranuras PCIEX4 y PCIEX1 cumplen con el estándar PCI Express 2.0.)
1 x PCI
Tecnología Multi Gráfica
Support for 2-Way AMD CrossFireX™ / NVIDIA SLI technology (PCIEX16 and PCIEX8)
Interfaz de almacenamiento
Chipset:
1 x mSATA conector
* El conector SATA2 5 estará deshabilitado cuando el conector mSATA esté instalado con un disco duro en estado sólido.
2 x SATA 6Gb/s conectores (SATA3 0/1) soportando hasta 2 dispositivos SATA 6Gb/s
Soporte para RAID 0, RAID 1, RAID 5, y RAID 10
* Cuando el set RAID esté distribuido en los canales SATA 6Gb/s y SATA 3Gb/s, el rendimiento del sistema del set RAID puede variar dependiendo de los dispositivos conectados.
4 x SATA 3Gb/s (~ SATA2_2 SATA2_5) que soportan hasta 4 dispositivos SATA 3Gb/s
Marvell 88SE9172 chip:
2 x SATA 6Gb/s conectores (GSATA3_6, GSATA3_7) dando soporte hasta 2 dispositivos SATA de 6Gb/s
Soporte para SATA RAID 0 y RAID 1
USB Chipset:
Hasta 4 puertos USB 3.0/2.0 (2 puertos en el panel trasero, 2 puertos disponibles a través de conectores USB internos)
* En Windows XP, los puertos Intel USB 3.0 pueden soportar una velocidad de transferencia USB 2.0.
Hasta 6 puertos USB 2.0/1.1 (2 puertos en el panel trasero, 4 puertos disponible a través de los conectores USB internos)
VIA VL800 chip:
Hasta 4 puertos USB 3.0/2.0 en el panel trasero
* Debido a las limitaciones de Windows 7, conecte su dispositivo USB al puerto Intel controlled USB (localizado al lado del puerto RJ-45 LAN) antes de instalar el controlador VIA USB 3.0.
Conectores Internos E/S
Punto de medida de tensión
1 x Clear CMOS jumper
1 x conector del puerto de serie
2 x conectores USB 2.0/1.1
4 x conectores SATA 3Gb/s
1 x USB 3.0/2.0
4 x conectores SATA 6 Gb / s
1 x conector de audio en el panel frontal
1 x conector de alimentación principal ATX 24-pin
1 x conector del panel frontal
1 x conector del ventilador de la CPU
1 x conector Trusted Platform Module (TPM)
La función TPM es opcional según las diferentes políticas locales
1 x salida SPDIF
1 x conector de alimentación ATX 12V de 4-pin
1 x conector mSATA
Panel E/S Trasero
1 x Puerto RJ-45
6 x jacks de audio (central / subwoofer de altavoz / altavoz posterior / salida de altavoz lateral / Entrada de línea / salida de línea / micrófono)
1 x puerto DVI-D
1 x puerto D-Sub
1 x puerto teclado / ratón PS / 2
6 x USB 3.0/2.0
1 x HDMI
1 x Salida Óptica S/P-DIF
2 x USB 2.0/1.1
I / O Controller
Chip controlador iTE I/O
Monitorización Hardware
Detección de la velocidad del ventilador del CPU/Sistema
Control de velocidad del ventilador del CPU/Sistema
*La función de control del ventilador del CPU/sistema dependerá del modelo de ventilador instalado.
Aviso de sobrecalentamiento de la CPU
Detección del voltaje del sistema
Detección de la temperatura de CPU/Sistema
Advertencia de fallos en el ventilador de CPU/Sistema
BIOS
PnP 1.0a, DMI 2.0, SM BIOS 2.6, ACPI 2.0a
Uso de BIOS AMI EFI con licencia
2 x 64 Mbit flash
Soporta DualBIOS™
Otras Características
Soporta EZ Setup
Soporte para LAN Optimizer (Herramienta inteligente de optimización de gestión de red)
Soporta 3D Power
Soporte para Xpress Recovery2
Soporta @ BIOS ™
Soporta EasyTune
* La función EasyTune estará disponible dependiendo del modelo de placa base.
Soporte para Q-Flash
Soporta ON/OFF Charge
Unidad de disco duro eXtreme
Auto Green
Soporte para Q-Share
Xpress™ Install
Software Incluido
LucidLogix Virtu MVP
* Asegúrese de que el cable del monitor ha sido conectado en el puerto gráfico integrado del panel trasero.
Norton Internet Security (versión OEM)
Sistema Operativo
Soporte para Microsoft® Windows 7/XP
Formato
ATX, 305mm x 244mm
Observaciones
La mayor parte de fabricantes de hardware/software no ofrecen drivers para soportar Win9X/ME/2000/XP SP1/SP2. Si los drivers estuvieran disponibles por parte de los vendedores, estarán disponibles en la website de GIGABYTE.
Debido a diferentes condiciones de soporte para Linux proporcinadas por los fabricantes de chipsets, por favor descargue los drivers para Linux del sitio web del fabricante o de una web de terceras partes.
