embragues y frenos

El embrague es un sistema que permite tanto transmitir como interrumpir la transmisión de una energía mecánica a su acción final de manera voluntaria. En un automóvil, por ejemplo, permite al conductor controlar la transmisión del par motor desde el motor hacia las ruedas.

Los embragues son uno de los componentes de los vehículos sujetos a las mayores exigencias en su funcionamiento. La demanda continua de sus servicios, hace que su papel resulte fundamental en el funcionamiento de los automóviles. Por todo ello, estos integrantes mecánicos se deben utilizar y mantener con el debido cuidado para evitar desgastes prematuros. Un embrague puede durar muchos años o apenas unos kilómetros según sea el trato que reciba. A continuación reproducimos algunos datos técnicos y consejos para un mejor conocimiento del embrague y su cuidado.

El embrague del vehículo se encuentra ubicado en el flujo de fuerza existente entre el motor y la caja de cambios. Esta tiene como función primordial acoplar la masa del vehículo al motor durante el arranque de forma uniforme y libre de sacudidas, así como interrumpir cuando se le requiere, el flujo de fuerza durante la marcha para efectuar el correspondiente cambio de velocidades.




SU FUNCIONAMIENTO

Está constituido por un conjunto de piezas situadas entre el motor y los dispositivos de transmisión, y asegura un número de funciones:

En posición acoplado (o "embragado" transmite el par motor suministrado por el motor . En un automóvil, cuando el embrague gira, el motor está vinculado a la transmisión.
En posición desacoplado (o "desembragado" se interrumpe la transmisión. En un automóvil, las ruedas giran libres o están detenidas, y el motor puede continuar girando sin transmitir este par de giro a las ruedas.
En las posiciones intermedias restablece progresivamente la transmisión de par, mediante rozamiento o fricción.
Si consideramos la ecuación que define la potencia de un motor:

Potencia = Par x RPM = 2 · π · R · D · n, en la que
R = radio de la muñequilla del cigüeñal
F = fuerza media de la biela sobre la muñequilla
n = revoluciones por minuto del motor
Según la cual, en la transmisión de fuerza mediante giro (la definición misma de momento de fuerza o par) toda disminución de la velocidad de giro (RPM) implica un aumento de par en la misma proporción. Esta es la razón de ser de las desmultiplicaciones de la caja de cambio y del grupo, reducir la velocidad de giro para ganar par.


Disco de embrague.Por tanto una disminución a la mitad del régimen del primario con respecto al del motor, implica un aumento al doble del par transmitido al primario, conservándose el producto, o sea la potencia, sin tener cuenta las pérdidas por calor debidas al rozamiento.

Esto se entiende fácilmente si se imagina intentando subir una cuesta muy pronunciada, hasta el punto de hacer "patinar" el embrague durante un período prolongado: de esta manera se obtiene el par que el motor no puede dar, mediante reducción de su régimen al entrar la fuerza al cambio.

Asimismo, permite moderar los choques mecánicos evitando, por ejemplo, que el motor se detenga o que los componentes de los sistemas se rompan por la brusquedad que se produce entre la inercia de un componente que se encuentra en reposo y la potencia instantánea transmitida por el otro.












CLASIFICACION

Existen diferentes tipos de embrague:

Según el número de discos
hidráulico. No tiene discos. Se utiliza en vehículos industriales.
monodisco seco.
bidisco seco con mando único;
bidisco con mando separado (doble);
multidisco húmedo o seco.
Según el tipo de mando
mando mecánico;
mando hidráulico;
mando eléctrico asistido electrónicamente.
centrífugo.


ELEMENTOS CONSTITUTIVOS Y DE FUNCIONAMIENTO

El mecanismo del embrague está formado por los componentes siguientes:

El volante motor 2, atornillado al cigüeñal 1.
El disco de fricción 3 que gira solidario con el eje de entrada al cambio o "primario" 6 gracias a un estriado.
El plato de presión 4, que presiona al disco asegurando su adherencia al volante motor 2 cuando el mecanismo está en posición de reposo (embragado).
Los muelles del mecanismo (en este caso de diafragma), 5 apoyan en el cojinete o "collarín" 7.
Cuando el mando hidráulico (o por cable) del conductor es activado por el conductor, la palanca desplaza al cojinete, el cual empuja al diafragma, que articula sobre los apoyos 9 que a su vez están fijos a la cubierta o tapa 8 , dejando entonces de hacer fuerza con lo que el disco de fricción ya no apoya sobre el volante. El primario 6 queda libre, no recibe par del motor, podemos cambiar de marcha con suavidad. Del mismo modo, si salimos desde parado, acoplaremos el disco de fricción con el pedal tanto más progresivamente cuanto más incremento de par necesitemos en el primario . Por ejemplo en una cuesta muy pronunciada, haremos lo que se llama " hacer patinar el embrague ».


Esquemática de funcionamiento de un embrague a diafragma. A: posición de acoplamiento o "embragado", B: posición de desacople o "desembragado".1. Cigüeñal (u otro eje conductor);
2. Volante;
3. Disco de fricción;
4. Plato de presión;
5. Muelle o resorte de diafragma;
6. Eje primario o conducido;
7. cojinete de empuje;
8. cubierta o tapa ;
9. Anillos de apoyo;
10. Tornillos de fijación;
11. Anillos.









Un freno es un dispositivo utilizado para detener o disminuir el movimiento de algún cuerpo, generalmente, un eje, árbol o tambor. Los frenos son transformadores de energía, por lo cual pueden ser entendidos como una máquina per se, ya que transforman la energía cinética de un cuerpo en calor o trabajo y en este sentido pueden visualizarse como “extractores“ de energía. A pesar de que los frenos son también máquinas, generalmente se les encuentra en la literatura del diseño como un elemento de máquina y en literaturas de teoría de control pueden encontrarse como actuadores.


Su principal función es disminuir o anular progresivamente la velocidad del vehículo, o mantenerlo inmovilizado cuando está detenido.

El sistema de freno principal, o freno de servicio, permite controlar el movimiento del vehículo, llegando a detenerlo si fuera preciso de una forma segura, rápida y eficaz, en cualquier condición de velocidad y carga en las que rueda. Para inmovilizar el vehículo, se utiliza el freno de estacionamiento, que puede ser utilizado también como freno de emergencia en caso de fallo del sistema principal. Debe cumplir los requisitos de inmovilizar al vehículo en pendiente, incluso en ausencia del conductor.

Un freno es eficaz, cuando al activarlo se obtiene la detención del vehículo en un tiempo y distancia mínimos.

La estabilidad de frenada es buena cuando el vehículo no se desvía de su trayectoria.

Una frenada es progresiva, cuando el esfuerzo realizado por el conductor es proporcional a la acción de frenado.










Los frenos de tambor consisten de un Tambor metálico sujeto a la rueda, un Cilindro de Rueda, Balatas y resortes de regreso. La presión hidráulica desde el Cilindro Maestro causa que el Cilindro de rueda presione las balatas contra las paredes interiores del tambor, produciendo un descenso de la velocidad o que el vehículo se detenga.

Actualmente los frenos de tambor solamente se utilizan en las llantas traseras, y solo de ciertos vehículos, debido a que los frenos de disco poseen mucha mayor fuerza de frenado son los que se utilizan en la mayoría de los coches como frenos delanteros y la tendencia indica que todos los coches terminarán usando frenos de disco en las cuatro llantas.

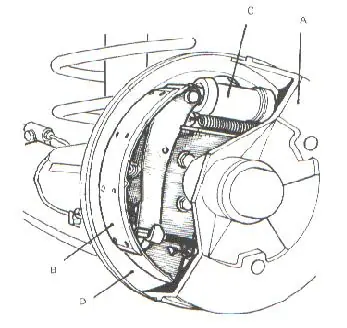

Un freno de tambor (Fig. 9.2), esta fijado a la rueda por medio de tornillos, en cuyo interior van alojadas las zapatas (B), provistas de forros de un material muy resistente al calor y que pueden ser aplicadas contra la periferia interna del tambor por la acción del bombín (C), produciéndose en este caso el frotamiento de ambas partes.

Como las zapatas van montadas en el plato (D), sujeto al chasis por el sistema de suspensión y que no gira, es el tambor el que queda frenado en su giro por el frotamiento con las zapatas.

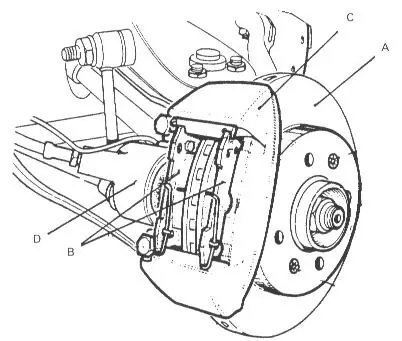

Frenos de disco: sustituyen el tambor por un disco (Fig. 9.3), que también se une a la rueda por medio de tornillos.
Este disco puede ser frenado por medio de unas plaquetas (B), que son accionadas por un émbolo (D) y pinza de freno (C), que se aplican lateralmente contra él deteniendo su giro. Suelen ir convenientemente protegidos y refrigerados, para evitar un calentamiento excesivo de los mismos.






Anteriormente se utilizaban frenos mecánicos; en los cuales al momento de presionar el freno con la fuerza de tu pie, un cable transmitía la fuerza para tratar de frenar el vehículo, estos tipos de frenos dejaron de ser funcionales cuando la potencia de los motores empezó a desarrollarse, porque debido a las altas velocidades que empezaron a desarrollar los vehículos se requería de un gran esfuerzo físico para lograr frenar un auto, por lo tanto este sistema de frenado quedo totalmente obsoleto y se evoluciono hacia los frenos hidráulicos, pues con un esfuerzo mucho menor se logra una potencia de frenado mucho mayor




El sistema de frenos Hidráulicos consta de dos tipos de sistemas: Sistema Hidráulico y Materiales de Fricción.

En el sistema hidráulico cuando presionas el freno de tu vehículo un cilindro conocido como cilindro maestro, que va colocado en el motor, se encarga de impulsar hidráulicamente el liquido de frenos por toda la tubería, hasta llegar a los frenos colocados en las llantas y lograr frenar el vehículo.

Los materiales de fricción que se utilizan son conocidos como balatas y suelen ser piezas metálicas, semi-metálicas o de cerámica que soportan muy altas temperaturas y son los que crean la fricción contra una superficie fija; que pueden ser o tambores o discos; y así logran el frenado de el vehículo, las balatas son piezas que sufren de desgaste y se tienen que revisar y cambiar en forma periódica




Este tipo de frenos se utilizan en algunos coches que poseen frenos de disco en las cuatro llantas, llevan un sensor en cada rueda, que compara permanentemente el régimen (velocidad de giro) de cada una de ellas con el de las restantes. Dicho régimen puede ser diferente en cada rueda porque en curvas, terrenos deslizantes o en frenadas cada rueda tiene diferentes velocidades y/o superficies. Los cuatro sensores están comunicados con una computadora; y si se reduce repentinamente el régimen de una sola rueda, la computadora da aviso del riesgo de bloqueo, lo que ocasiona que se reduzca de inmediato la presión hidráulica en el tubo de freno de esa llanta, para aumentar a continuación otra vez hasta el límite de bloqueo. Este ciclo se desarrolla varias veces por segundo, sujeto a vigilancia y regulación electrónicas durante toda la operación de frenado. Resultado: el vehículo sigue estable al frenar indistintamente del agarre o patinaje que ofrezca el pavimento; no necesariamente se acorta el recorrido de frenado.









La función del freno de mano es la de que un vehículo estacionado no se ponga en movimiento por si solo, recibiendo el nombre de freno de estacionamiento, aun cuando se puede utilizar como freno de emergencia si es necesario durante la marcha del vehículo.

Es una palanca que se encuentra al alcance del conductor; la palanca va unida por unos cables a la leva de freno. Al accionar la palanca las levas ejercen presión sobre las balatas de las llantas traseras ocasionando un frenado que en caso de darse con el vehículo andando suele ser muy brusco.

Palanca de freno de mano.
