EMBRAGUES El embrague es un sistema que permite tanto transmitir como interrumpir la transmisión de una energía mecánica a su acción final de manera voluntaria. En un automóvil, por ejemplo, permite al conductor controlar la transmisión del par motor desde el motor hacia las ruedas. Los embragues son uno de los componentes de los vehículos sujetos a las mayores exigencias en su funcionamiento. La demanda continua de sus servicios, hace que su papel resulte fundamental en el funcionamiento de los automóviles. Por todo ello, estos integrantes mecánicos se deben utilizar y mantener con el debido cuidado para evitar desgastes prematuros. Un embrague puede durar muchos años o apenas unos kilómetros según sea el trato que reciba. A continuación reproducimos algunos datos técnicos y consejos para un mejor conocimiento del embrague y su cuidado. El embrague del vehículo se encuentra ubicado en el flujo de fuerza existente entre el motor y la caja de cambios. Esta tiene como función primordial acoplar la masa del vehículo al motor durante el arranque de forma uniforme y libre de sacudidas, así como interrumpir cuando se le requiere, el flujo de fuerza durante la marcha para efectuar el correspondiente cambio de velocidades. SU FUNCIONAMIENTO Está constituido por un conjunto de piezas situadas entre el motor y los dispositivos de transmisión, y asegura un número de funciones: En posición acoplado (o "embragado" transmite el par motor suministrado por el motor . En un automóvil, cuando el embrague gira, el motor está vinculado a la transmisión. En posición desacoplado (o "desembragado" se interrumpe la transmisión. En un automóvil, las ruedas giran libres o están detenidas, y el motor puede continuar girando sin transmitir este par de giro a las ruedas. En las posiciones intermedias restablece progresivamente la transmisión de par, mediante rozamiento o fricción. Si consideramos la ecuación que define la potencia de un motor: Potencia = Par x RPM = 2 · π · R · D · n, en la que R = radio de la muñequilla del cigüeñal F = fuerza media de la biela sobre la muñequilla n = revoluciones por minuto del motor Según la cual, en la transmisión de fuerza mediante giro (la definición misma de momento de fuerza o par) toda disminución de la velocidad de giro (RPM) implica un aumento de par en la misma proporción. Esta es la razón de ser de las desmultiplicaciones de la caja de cambio y del grupo, reducir la velocidad de giro para ganar par. Disco de embrague.Por tanto una disminución a la mitad del régimen del primario con respecto al del motor, implica un aumento al doble del par transmitido al primario, conservándose el producto, o sea la potencia, sin tener cuenta las pérdidas por calor debidas al rozamiento. Esto se entiende fácilmente si se imagina intentando subir una cuesta muy pronunciada, hasta el punto de hacer "patinar" el embrague durante un período prolongado: de esta manera se obtiene el par que el motor no puede dar, mediante reducción de su régimen al entrar la fuerza al cambio. Asimismo, permite moderar los choques mecánicos evitando, por ejemplo, que el motor se detenga o que los componentes de los sistemas se rompan por la brusquedad que se produce entre la inercia de un componente que se encuentra en reposo y la potencia instantánea transmitida por el otro. link: http://www.youtube.com/watch?v=http://www.youtube.com/watch?v=mtcEFCiPOkA CLASIFICACION Existen diferentes tipos de embrague: Según el número de discos hidráulico. No tiene discos. Se utiliza en vehículos industriales. monodisco seco. bidisco seco con mando único; bidisco con mando separado (doble); multidisco húmedo o seco. Según el tipo de mando mando mecánico; mando hidráulico; mando eléctrico asistido electrónicamente. centrífugo. ELEMENTOS CONSTITUTIVOS Y DE FUNCIONAMIENTO El mecanismo del embrague está formado por los componentes siguientes: El volante motor 2, atornillado al cigüeñal 1. El disco de fricción 3 que gira solidario con el eje de entrada al cambio o "primario" 6 gracias a un estriado. El plato de presión 4, que presiona al disco asegurando su adherencia al volante motor 2 cuando el mecanismo está en posición de reposo (embragado). Los muelles del mecanismo (en este caso de diafragma), 5 apoyan en el cojinete o "collarín" 7. Cuando el mando hidráulico (o por cable) del conductor es activado por el conductor, la palanca desplaza al cojinete, el cual empuja al diafragma, que articula sobre los apoyos 9 que a su vez están fijos a la cubierta o tapa 8 , dejando entonces de hacer fuerza con lo que el disco de fricción ya no apoya sobre el volante. El primario 6 queda libre, no recibe par del motor, podemos cambiar de marcha con suavidad. Del mismo modo, si salimos desde parado, acoplaremos el disco de fricción con el pedal tanto más progresivamente cuanto más incremento de par necesitemos en el primario . Por ejemplo en una cuesta muy pronunciada, haremos lo que se llama " hacer patinar el embrague ». Esquemática de funcionamiento de un embrague a diafragma. A: posición de acoplamiento o "embragado", B: posición de desacople o "desembragado".1. Cigüeñal (u otro eje conductor); 2. Volante; 3. Disco de fricción; 4. Plato de presión; 5. Muelle o resorte de diafragma; 6. Eje primario o conducido; 7. cojinete de empuje; 8. cubierta o tapa ; 9. Anillos de apoyo; 10. Tornillos de fijación; 11. Anillos. FRENOS Un freno es un dispositivo utilizado para detener o disminuir el movimiento de algún cuerpo, generalmente, un eje, árbol o tambor. Los frenos son transformadores de energía, por lo cual pueden ser entendidos como una máquina per se, ya que transforman la energía cinética de un cuerpo en calor o trabajo y en este sentido pueden visualizarse como “extractores“ de energía. A pesar de que los frenos son también máquinas, generalmente se les encuentra en la literatura del diseño como un elemento de máquina y en literaturas de teoría de control pueden encontrarse como actuadores. Su principal función es disminuir o anular progresivamente la velocidad del vehículo, o mantenerlo inmovilizado cuando está detenido. El sistema de freno principal, o freno de servicio, permite controlar el movimiento del vehículo, llegando a detenerlo si fuera preciso de una forma segura, rápida y eficaz, en cualquier condición de velocidad y carga en las que rueda. Para inmovilizar el vehículo, se utiliza el freno de estacionamiento, que puede ser utilizado también como freno de emergencia en caso de fallo del sistema principal. Debe cumplir los requisitos de inmovilizar al vehículo en pendiente, incluso en ausencia del conductor. Un freno es eficaz, cuando al activarlo se obtiene la detención del vehículo en un tiempo y distancia mínimos. La estabilidad de frenada es buena cuando el vehículo no se desvía de su trayectoria. Una frenada es progresiva, cuando el esfuerzo realizado por el conductor es proporcional a la acción de frenado. link: http://www.youtube.com/watch?v=http://www.youtube.com/watch?v=MbF6RPSHDrE LA ESTRUCTURA DE UN FRENO DE TAMBOR Y OTRO DE DISCO Los frenos de tambor consisten de un Tambor metálico sujeto a la rueda, un Cilindro de Rueda, Balatas y resortes de regreso. La presión hidráulica desde el Cilindro Maestro causa que el Cilindro de rueda presione las balatas contra las paredes interiores del tambor, produciendo un descenso de la velocidad o que el vehículo se detenga. Actualmente los frenos de tambor solamente se utilizan en las llantas traseras, y solo de ciertos vehículos, debido a que los frenos de disco poseen mucha mayor fuerza de frenado son los que se utilizan en la mayoría de los coches como frenos delanteros y la tendencia indica que todos los coches terminarán usando frenos de disco en las cuatro llantas. Un freno de tambor (Fig. 9.2), esta fijado a la rueda por medio de tornillos, en cuyo interior van alojadas las zapatas (B), provistas de forros de un material muy resistente al calor y que pueden ser aplicadas contra la periferia interna del tambor por la acción del bombín (C), produciéndose en este caso el frotamiento de ambas partes. Como las zapatas van montadas en el plato (D), sujeto al chasis por el sistema de suspensión y que no gira, es el tambor el que queda frenado en su giro por el frotamiento con las zapatas. Frenos de disco: sustituyen el tambor por un disco (Fig. 9.3), que también se une a la rueda por medio de tornillos. Este disco puede ser frenado por medio de unas plaquetas (B), que son accionadas por un émbolo (D) y pinza de freno (C), que se aplican lateralmente contra él deteniendo su giro. Suelen ir convenientemente protegidos y refrigerados, para evitar un calentamiento excesivo de los mismos. FRENOS MECANICOS Anteriormente se utilizaban frenos mecánicos; en los cuales al momento de presionar el freno con la fuerza de tu pie, un cable transmitía la fuerza para tratar de frenar el vehículo, estos tipos de frenos dejaron de ser funcionales cuando la potencia de los motores empezó a desarrollarse, porque debido a las altas velocidades que empezaron a desarrollar los vehículos se requería de un gran esfuerzo físico para lograr frenar un auto, por lo tanto este sistema de frenado quedo totalmente obsoleto y se evoluciono hacia los frenos hidráulicos, pues con un esfuerzo mucho menor se logra una potencia de frenado mucho mayor FRENOS HIDRAULICOS El sistema de frenos Hidráulicos consta de dos tipos de sistemas: Sistema Hidráulico y Materiales de Fricción. En el sistema hidráulico cuando presionas el freno de tu vehículo un cilindro conocido como cilindro maestro, que va colocado en el motor, se encarga de impulsar hidráulicamente el liquido de frenos por toda la tubería, hasta llegar a los frenos colocados en las llantas y lograr frenar el vehículo. Los materiales de fricción que se utilizan son conocidos como balatas y suelen ser piezas metálicas, semi-metálicas o de cerámica que soportan muy altas temperaturas y son los que crean la fricción contra una superficie fija; que pueden ser o tambores o discos; y así logran el frenado de el vehículo, las balatas son piezas que sufren de desgaste y se tienen que revisar y cambiar en forma periódica FRENOS ABS Este tipo de frenos se utilizan en algunos coches que poseen frenos de disco en las cuatro llantas, llevan un sensor en cada rueda, que compara permanentemente el régimen (velocidad de giro) de cada una de ellas con el de las restantes. Dicho régimen puede ser diferente en cada rueda porque en curvas, terrenos deslizantes o en frenadas cada rueda tiene diferentes velocidades y/o superficies. Los cuatro sensores están comunicados con una computadora; y si se reduce repentinamente el régimen de una sola rueda, la computadora da aviso del riesgo de bloqueo, lo que ocasiona que se reduzca de inmediato la presión hidráulica en el tubo de freno de esa llanta, para aumentar a continuación otra vez hasta el límite de bloqueo. Este ciclo se desarrolla varias veces por segundo, sujeto a vigilancia y regulación electrónicas durante toda la operación de frenado. Resultado: el vehículo sigue estable al frenar indistintamente del agarre o patinaje que ofrezca el pavimento; no necesariamente se acorta el recorrido de frenado. FRENO DE MANO La función del freno de mano es la de que un vehículo estacionado no se ponga en movimiento por si solo, recibiendo el nombre de freno de estacionamiento, aun cuando se puede utilizar como freno de emergencia si es necesario durante la marcha del vehículo. Es una palanca que se encuentra al alcance del conductor; la palanca va unida por unos cables a la leva de freno. Al accionar la palanca las levas ejercen presión sobre las balatas de las llantas traseras ocasionando un frenado que en caso de darse con el vehículo andando suele ser muy brusco. Palanca de freno de mano. WEBGRAFIA: http://es.wikipedia.org/wiki/Freno http://www.todomecanica.com/sistemas-de-frenos-fundamentos.html http://html.rincondelvago.com/frenos.html http://es.wikipedia.org/wiki/Embrague http://canbus.***/transmision/embrague1.htm

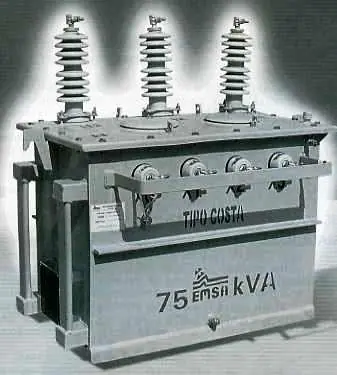

Se denomina transformador o trafo (abreviatura), a un dispositivo eléctrico que permite aumentar o disminuir la tensión en un circuito eléctrico de corriente alterna, manteniendo la frecuencia. La potencia que ingresa al equipo, en el caso de un transformador ideal (esto es, sin pérdidas), es igual a la que se obtiene a la salida. Las máquinas reales presentan un pequeño porcentaje de pérdidas, dependiendo de su diseño, tamaño, etc. El transformador es un dispositivo que convierte la energía eléctrica alterna de un cierto nivel de tensión, en energía alterna de otro nivel de tensión, por medio de la acción de un campo magnético. Está constituido por dos o más bobinas de material conductor, aisladas entre sí eléctricamente por lo general enrolladas alrededor de un mismo núcleo de material ferromagnético. La única conexión entre las bobinas la constituye el flujo magnético común que se establece en el núcleo. Los transformadores son dispositivos basados en el fenómeno de la inducción electromagnética y están constituidos, en su forma más simple, por dos bobinas devanadas sobre un núcleo cerrado de hierro dulce o hierro silicio. Las bobinas o devanados se denominan primario y secundario según correspondan a la entrada o salida del sistema en cuestión, respectivamente. También existen transformadores con más devanados; en este caso, puede existir un devanado "terciario", de menor tensión que el secundario. SU FUNCIONAMIENTO El principio de funcionamiento del transformador, se puede explicar por medio del llamado transformador ideal monofásico, es decir, una máquina que se alimenta por medio de una corriente alterna monofásica. A reserva de estudios con mayor detalle, la construcción del transformador, sustancialmente se puede decir que un transformador está constituido por un núcleo de material magnético que forma un circuito magnético cerrado, y sobre de cuyas columnas o piernas se localizandos devanados, uno denominado “primario” que recibe la energía y el otro el secundario, que se cierra sobre un circuito de utilización al cual entrega la energía. Los dos devanados se encuentran eléctricamente asilado entre sí. El voltaje en un generador eléctrico se induce, ya sea cuando una bobina se mueve a través de un campo magnético o bien cuando el campo producido en los polos en movimiento cortan una bobina estacionaria. En ambos casos, el flujo total es sustancialmente contante, pero hay un cambio en la cantidad de flujo que eslabona a la bobina. Este mismo principio es válido para el transformador, solo que en este caso las bobinas y el circuito magnético son estacionarios (no tienen movimiento), en tanto que el flujo magnético cambio continuamente. El cambio en el flujo se puede obtener aplicando una corriente alterna en al bobina. La corriente, a través de la bobina, varía en magnitud con el tiempo, y por lo tanto, el flujo producido por esta corriente, varia también en magnitud con el tiempo. El flujo cambiante con el tiempo que se aplica en uno de los devanados, induce un voltaje E1 (en el primario). Si se desprecia por facilidad, la caída de voltaje por resistencia de el devanado primario, el valor de E1 será igual y de sentido opuesto al voltaje aplicado V1. De la ley de inducción electromagnética, se sabe que este voltaje inducido E1 en el devanado primario y también al índice de cambio del flujo en la bobina. Se tienen dos relaciones importantes. Representacion esquematica del transformador PRINCIPIOS DE INDUCCION ELECTROMAGNETICA La electricidad magnetismo en un electroimán, que es distinto de un imán permanente, y que el Campo magnético se produce sólo cuando las espiras de alambre arrolladas alrededor del núcleo magnético, transportan corriente eléctrica. Para determinar la polaridad de un electroimán se puede usar la llamada regla de la mano izquierda. HISTORIA DE LOS TRANSFORMADORES ]El fenómeno de inducción electromagnética en el que se basa el funcionamiento del transformador fue descubierto por Michael Faraday en 1831, se basa fundamentalmente en que cualquier variación de flujo magnético que atraviesa un circuito cerrado genera una corriente inducida, y en que la corriente inducida sólo permanece mientras se produce el cambio de flujo magnético. La primera "bobina de inducción" para ver el uso de ancho fueron inventadas por el Rev. Nicholas Callan College de Maynooth, Irlanda en 1836, uno de los primeros investigadores en darse cuenta de que cuantas más espiras hay en el secundario, en relación con el bobinado primario, más grande es el aumento de la FEM. Los científicos e investigadores basaron sus esfuerzos en evolucionar las bobinas de inducción para obtener mayores tensiones en las baterías. En lugar de corriente alterna (CA), su acción se basó en un vibrante "do&break" mecanismo que regularmente interrumpido el flujo de la corriente directa (DC) de las pilas. Entre la década de 1830 y la década de 1870, los esfuerzos para construir mejores bobinas de inducción, en su mayoría por ensayo y error, reveló lentamente los principios básicos de los transformadores. Un diseño práctico y eficaz no apareció hasta la década de 1880, pero dentro de un decenio, el transformador sería un papel decisivo en la “Guerra de Corrientes”, y en que los sistemas de distribución de corriente alterna triunfo sobre sus homólogos de corriente continua, una posición dominante que mantienen desde entonces. En 1876, el ingeniero ruso Pavel Yablochkov inventó un sistema de iluminación basado en un conjunto de bobinas de inducción en el que el bobinado primario se conectaba a una fuente de corriente alterna y los devanados secundarios podían conectarse a varias “velas eléctricas” (lámparas de arco), de su propio diseño. Las bobinas utilizadas en el sistema se comportaban como transformadores primitivos. La patente alegó que el sistema podría, “proporcionar suministro por separado a varios puntos de iluminación con diferentes intensidades luminosas procedentes de una sola fuente de energía eléctrica”. En 1878, los ingenieros de la empresa Ganz en Hungría asignaron parte de sus recursos de ingeniería para la fabricación de aparatos de iluminación eléctrica para Austria y Hungría. En 1883, realizaron más de cincuenta instalaciones para dicho fin. Ofrecián un sistema que constaba de dos lámparas incandescentes y de arco, generadores y otros accesorios. En 1882, Lucien Gaulard y John Dixon Gibbs expusieron por primera vez un dispositivo con un núcleo de hierro llamado "generador secundario" en Londres, luego vendió la idea de la compañía Westinghouse de Estados Unidos. También fue expuesto en Turín, Italia en 1884, donde fue adaptado para el sistema de alumbrado eléctrico. Uno de los primeros transformadores LA CONSTRUCCION DEL TRANSFORMADOR Consideraciones Generales Un transformador consta de dos partes esenciales: El núcleo magnético y los devanados, estos están relacionados con otros elementos destinados a las conexiones mecánicas y eléctrica entre las distintas partes al sistema de enfriamiento, al medio de transporte y a la protección de la máquina en general. en cuanto a las disposiciones constructivas, el núcleo determina característica relevantes, de manera que se establece una diferencia fundamental en la construcción de transformadores, dependiendo de la forma del núcleo, pudiendo ser el llamado NUCLEO TIPO COLUMNAS y el NUCLEO TIPO ACORAZADO, existen otros aspectos que establecen diferencias entre tipos de transformadores, como es por ejemplo el sistema de enfriamiento, que establece la forma de disipación del calor producido en los mismos, o bien en términos de su potencia y voltaje para aplicaciones, como por ejemplo clasificar en transformadores de potencia a tipo distribución. La Construccion Del Nucleo El núcleo magnético está formado por laminaciones de acero que tienen pequeño porcentajes de silicio (alrededor del 4%) y que se denominan “laminaciones magnéticos”, estas laminaciones tienen la propiedad de tener pérdidas relativamente bajas por efecto de histéresis y de corrientes circulantes. Están formados por un conjunto de laminaciones acomodadas en la forma y dimensiones requeridas. La razón de usar laminaciones de acero al silicio en los núcleos de las máquinas eléctricas, es que el silicio aumenta la resistividad del material y entonces hace disminuir la magnitud de las corrientes parásitas o circulantes y en consecuencia las pérdidas por este concepto. En el caso de transformadores de gran potencia, se usan las llamadas “laminaciones de cristal orientado” cuyo espesor es de algunos milímetros y contienen entre 3% y 4% de silicio, se obtienen de material laminado en caliente, después se hace el laminado en frío, dando un tratamiento térmico final a la superficie de las mismas. Este tipo de laminación cuando se sujetan al flujo en la dirección de las laminaciones, presentan propiedades magnéticas mejores que la laminación “normal” de acero al silicio usada para otro tipo de transformadores. Tipos De Nucleo Cuando se ha mencionado con anterioridad, laso núcleos para transformadores se agrupan básicamente en las siguientes categorías: NUCLEO MONOFASICO Se tienen dos columnas unidas en las partes inferior y superior por medio de un yugo, en cada una de estas columnas se encuentran incrustados la mitad del devanado primario y la mitad del devanados secundario. NUCLEO TRIOFASICO Se tienen tres columnas dispuestas sabor el mismo plano unidas en sus partes inferior y superior por medio de yugos. Sobre cada columna se incrustan los devanados primarios y secundario de una fase. Las corrientes magnetizantes de las tres fases son distintas entre sí, debido principalmente a que el circuito magnético de las columnas externas es más largo que el correspondiente a la columna central. Este desequilibrio, tomando en cuenta que la corriente magnetizantes de las tres fases son distintas entre sí, debido principalmente que el circuito magnético de las columnas externas es más largo que el correspondiente a la columna central. Este desequilibrio, tomando en cuenta que la corriente de vacío es bastante baja, tiene influencia solamente para las condiciones de operación en vacío. REGULACION DEL TRANSFORMADOR La regulación de un transformador se define como al diferencia entre los voltajes secundarios en vacío y a plena carga, medidos en terminales, expresada esta diferencia como un porcentaje del voltaje a plena carga. Para el cálculo del voltaje en vacío se debe tomar en consideración el factor de potencia de la carga. POTENCIA DE LOS TRANSFORMADORES Como se sabe, la potencia en corriente alterna monofásica está dada como el producto de la tensión por la corriente y por el factor de potencia, de acuerdo a la expresión. P = VI cos 9 Esta fórmula expresa la “potencia real” que se mide en watts, el producto del voltaje (solo) por la corriente da la denominada potencia aparente. P = VI Las normas para transformadores cuando hablan de potencia nominal, se refieren a una potencia que es el producto de la corriente por el voltaje en vacío. La potencia nominal es por lo tanto una “potencia aparente” que es la misma, ya sea que se considere el devanado primario o el devanado secundario. La razón de esta definición que es sólo convencional, se debe al hecho de que se caracteriza a la máquina desde el punto de vista del dimensionamiento. Las prestaciones de una máquina eléctrica están limitadas por el calentamiento de sus componentes, las cuales está causadas por las pérdidas que tiene. En particular, en un transformador se tienen las pérdidas en el núcleo y al pérdidas en los devanados. Para el núcleo magnético, las pérdidas dependen de la inducción magnética B, la cual es proporcional a la tensión inducida, en los devanados, las pérdidas son proporcionales al cuadrado de la corriente. La prueba de corto circuito del transformador, permite obtener las pérdidas a plan carga con los devanados, a parir de éstas se pueden calcular para cualquier otro valor de carga. La llamada prueba de “circuito abierto” en el transformador, permite obtener el valor de las llamadas pérdidas en vacío o pérdidas den el núcleo, que como se mencionó, consisten de dos partes, las pérdidas por histéresis y las pérdidas por corriente circulantes. En la prueba de circuito abierto, el devanado que se alimenta es por lo general el de bajo voltaje, debido a que resulta el más conveniente par a la medición. TIPOS DE TRANSFORMADORES Según sus aplicaciones Transformador elevador/reductor de tensión Un transformador con PCB, como refrigerante en plena calle.Son empleados por empresas transportadoras eléctricas en las subestaciones de la red de transporte de energía eléctrica, con el fin de disminuir las pérdidas por efecto Joule. Debido a la resistencia de los conductores, conviene transportar la energía eléctrica a tensiones elevadas, lo que origina la necesidad de reducir nuevamente dichas tensiones para adaptarlas a las de utilización. Transformadores elevadoresEste tipo de transformadores nos permiten, como su nombre lo dice elevar la tensión de salida con respecto a la tensión de entrada. Esto quiere decir que la relación de transformación de estos transformadores es menor a uno. Transformadores variablesTambién llamados "Variacs", toman una línea de tensión fija (en la entrada) y proveen de tensión de salida variable ajustable, dentro de dos valores. Transformador de aislamientoProporciona aislamiento galvánico entre el primario y el secundario, de manera que consigue una alimentación o señal "flotante". Suele tener una relación 1:1. Se utiliza principalmente como medida de protección, en equipos que trabajan directamente con la tensión de red. También para acoplar señales procedentes de sensores lejanos, en resistencias inesianas, en equipos de electromedicina y allí donde se necesitan tensiones flotantes entre sí. Transformador de alimentaciónPueden tener una o varias bobinas secundarias y proporcionan las tensiones necesarias para el funcionamiento del equipo. A veces incorpora un fusible que corta su circuito primario cuando el transformador alcanza una temperatura excesiva, evitando que éste se queme, con la emisión de humos y gases que conlleva el riesgo de incendio. Estos fusibles no suelen ser reemplazables, de modo que hay que sustituir todo el transformador. Transformador de pulsosEs un tipo especial de transformador con respuesta muy rápida (baja autoinducción) destinado a funcionar en régimen de pulsos y además de muy versátil utilidad en cuanto al control de tensión 220 V. Transformador de línea o FlybackArtículo principal: Transformador Flyback Es un caso particular de transformador de pulsos. Se emplea en los televisores con TRC (CRT) para generar la alta tensión y la corriente para las bobinas de deflexión horizontal. Suelen ser pequeños y económicos. Además suele proporcionar otras tensiones para el tubo (foco, filamento, etc.). Además de poseer una respuesta en frecuencia más alta que muchos transformadores, tiene la característica de mantener diferentes niveles de potencia de salida debido a sus diferentes arreglos entre sus bobinados secundarios. Transformador diferencial de variación linealArtículo principal: Transformador diferencial de variación lineal El transformador diferencial de variación lineal (LVDT según sus siglas en inglés) es un tipo de transformador eléctrico utilizado para medir desplazamientos lineales. El transformador posee tres bobinas dispuestas extremo con extremo alrededor de un tubo. La bobina central es el devanado primario y las externas son los secundarios. Un centro ferromagnético de forma cilíndrica, sujeto al objeto cuya posición desea ser medida, se desliza con respecto al eje del tubo. Los LVDT son usados para la realimentación de posición en servomecanismos y para la medición automática en herramientas y muchos otros usos industriales y científicos. Transformador con diodo divididoEs un tipo de transformador de línea que incorpora el diodo rectificador para proporcionar la tensión continua de MAT directamente al tubo. Se llama diodo dividido porque está formado por varios diodos más pequeños repartidos por el bobinado y conectados en serie, de modo que cada diodo sólo tiene que soportar una tensión inversa relativamente baja. La salida del transformador va directamente al ánodo del tubo, sin diodo ni triplicador. Transformador de impedanciaEste tipo de transformador se emplea para adaptar antenas y líneas de transmisión (tarjetas de red, teléfonos, etc.) y era imprescindible en los amplificadores de válvulas para adaptar la alta impedancia de los tubos a la baja de los altavoces. Si se coloca en el secundario una impedancia de valor Z, y llamamos n a Ns/Np, como Is=-Ip/n y Es=Ep.n, la impedancia vista desde el primario será Ep/Ip = -Es/n²Is = Z/n². Así, hemos conseguido transformar una impedancia de valor Z en otra de Z/n². Colocando el transformador al revés, lo que hacemos es elevar la impedancia en un factor n². Estabilizador de tensiónEs un tipo especial de transformador en el que el núcleo se satura cuando la tensión en el primario excede su valor nominal. Entonces, las variaciones de tensión en el secundario quedan limitadas. Tenía una labor de protección de los equipos frente a fluctuaciones de la red. Este tipo de transformador ha caído en desuso con el desarrollo de los reguladores de tensión electrónicos, debido a su volumen, peso, precio y baja eficiencia energética. Transformador híbrido o bobina híbridaEs un transformador que funciona como una híbrida. De aplicación en los teléfonos, tarjetas de red, etc. BalunEs muy utilizado como balun para transformar líneas equilibradas en no equilibradas y viceversa. La línea se equilibra conectando a masa la toma intermedia del secundario del transformador. Transformador electrónicoEstá compuesto por un circuito electrónico que eleva la frecuencia de la corriente eléctrica que alimenta al transformador, de esta manera es posible reducir drásticamente su tamaño. También pueden formar parte de circuitos más complejos que mantienen la tensión de salida en un valor prefijado sin importar la variación en la entrada, llamados fuente conmutada. Transformador de frecuencia variableSon pequeños transformadores de núcleo de hierro, que funcionan en la banda de audiofrecuencias. Se utilizan a menudo como dispositivos de acoplamiento en circuitos electrónicos para comunicaciones, medidas y control. Transformadores de medidaEntre los transformadores con fines especiales, los más importantes son los transformadores de medida para instalar instrumentos, contadores y relés protectores en circuitos de alta tensión o de elevada corriente. Los transformadores de medida aíslan los circuitos de medida o de relés, permitiendo una mayor normalización en la construcción de contadores, instrumentos y relés. Según su construcción Pequeño transformador con núcleo toroidal. Como caracterizar un núcleo toroidal. Transformador de grano orientado. AutotransformadorArtículo principal: Autotransformador El primario y el secundario del transformador están conectados en serie, constituyendo un bobinado único. Pesa menos y es más barato que un transformador y por ello se emplea habitualmente para convertir 220 V a 125 V y viceversa y en otras aplicaciones similares. Tiene el inconveniente de no proporcionar aislamiento galvánico entre el primario y el secundario. Transformador con núcleo toroidalEl núcleo consiste en un anillo, normalmente de compuestos artificiales de ferrita, sobre el que se bobinan el primario y el secundario. Son más voluminosos, pero el flujo magnético queda confinado en el núcleo, teniendo flujos de dispersión muy reducidos y bajas pérdidas por corrientes de Foucault. Transformador de grano orientadoEl núcleo está formado por una chapa de hierro de grano orientado, enrollada sobre sí misma, siempre en el mismo sentido, en lugar de las láminas de hierro dulce separadas habituales. Presenta pérdidas muy reducidas pero es caro. La chapa de hierro de grano orientado puede ser también utilizada en transformadores orientados (chapa en E), reduciendo sus pérdidas. Transformador de núcleo de aireEn aplicaciones de alta frecuencia se emplean bobinados sobre un carrete sin núcleo o con un pequeño cilindro de ferrita que se introduce más o menos en el carrete, para ajustar su inductancia. Transformador de núcleo envolventeEstán provistos de núcleos de ferrita divididos en dos mitades que, como una concha, envuelven los bobinados. Evitan los flujos de dispersión. Transformador piezoeléctricoPara ciertas aplicaciones han aparecido en el mercado transformadores que no están basados en el flujo magnético para transportar la energía entre el primario y el secundario, sino que se emplean vibraciones mecánicas en un cristal piezoeléctrico. Tienen la ventaja de ser muy planos y funcionar bien a frecuencias elevadas. Se usan en algunos convertidores de tensión para alimentar los fluorescentes del backlight de ordenadores portátiles. link: http://www.youtube.com/watch?v=http://www.youtube.com/watch?v=5MGOsnq_6Eo&feature=related WEBGRAFIA: http://es.wikipedia.org/wiki/Transformador http://bacterio.uc3m.es/docencia/laboratorio/PIDocente_Electromagnetismo/guionesPDF/Transformadores.pdf http://www.monografias.com/trabajos11/tradi/tradi.shtml
