Placas de video:
La placa de video genera todo lo que aparecerá en su monitor, como imágenes de juegos y de aplicaciones, efectos, etc. Actualmente, existe una inmensa variedad de placas. Sin embargo, las marcas más conocidas de ese segmento son a ATI y la nVidia, dos fuertes competencias. En la verdad, ambas producen el chip gráfico (una especie de procesador responsable por la generación de imágenes, principalmente en aplicaciones 3D). Quienes producen las placas son otras empresas, como MSI, Powercolor, Gigabyte, Asus, etc.
Es posible encontrar en el mercado placas-madre que poseen placas de video onboard, es decir, el video viene integrado junto a la motherboard. Esto permite ahorro de dinero. Sin embargo, afecta al desempeño de la computadora, ya que el procesador pasa a hacer el trabajo que es ejecutado por el chip gráfico en placas normales. Las placas de video antiguas usaban el slot PCI. Las actuales usan el slot AGP, que ya está perdiendo espacio por el slot PCI Express (PCI-E)
Historia:
La historia de las tarjetas gráficas da comienzo a finales de los años 1960, cuando se pasa de usar impresoras como elemento de visualización a utilizar monitores. Las primeras tarjetas sólo eran capaces de visualizar texto a 40x25 u 80x25, pero la aparición de los primeros chips de video como el Motorola 6845 permiten comenzar a dotar a los equipos basados en bus S-100 o Eurocard de capacidades gráficas. Junto con las tarjetas que añadían un modulador de televisión fueron las primeras en recibir el término tarjeta de video.
El éxito del ordenador doméstico y las primeras videoconsolas hacen que por abaratamiento de costos (principalmente son diseños cerrados), esos chips vayan integrados en la placa madre. Incluso en los equipos que ya vienen con un chip gráfico se comercializan tarjetas de 80 columnas, que añadían un modo texto de 80x24 u 80x25 caracteres, principalmente para ejecutar soft CP/M (como las de los Apple II y Spectravideo SVI-328).
Curiosamente la tarjeta de vídeo que viene con el IBM PC, que con su diseño abierto herencia de los Apple II popularizará el concepto de tarjeta gráfica intercambiable, es una tarjeta de sólo texto. La MDA (Monochrome Display Adapter), desarrollada por IBM en 1981, trabajaba en modo texto y era capaz de representar 25 líneas de 80 caracteres en pantalla. Contaba con una memoria de vídeo de 4KB, por lo que sólo podía trabajar con una página de memoria. Se usaba con monitores monocromo, de tonalidad normalmente verde.
A partir de ahí se sucedieron diversas controladoras para gráficos, resumidas en la tabla adjunta.
Gráficos 3D por computadora:
El término gráficos 3D por computadora o por ordenador (en inglés 3D computer graphics) se refiere a trabajos de arte gráfico que son creados con ayuda de computadoras y programas especiales 3D. En general, el término puede referirse también al proceso de crear dichos gráficos, o el campo de estudio de técnicas y tecnología relacionadas con los gráficos 3D.
Un gráfico 3D difiere de uno 2D principalmente por la forma en que ha sido generado. Este tipo de gráficos se originan mediante un proceso de cálculos matemáticos sobre entidades geométricas tridimensionales producidas en un ordenador, y cuyo propósito es conseguir una proyección visual en dos dimensiones para ser mostrada en una pantalla o impresa en papel.
En general, el arte de los gráficos 3D es similar a la escultura o la fotografía, mientras que el arte de los gráficos 2D es análogo a la pintura. En los programas de gráficos por computadora esta distinción es a veces difusa: algunas aplicaciones 2D utilizan técnicas 3D para alcanzar ciertos efectos como iluminación, mientras que algunas aplicaciones 3D primarias hacen uso de técnicas 2D.
Creación de gráficos 3D:
Fases para la creación de elementos/gráficos 3D:
Modelado:
La etapa de modelado consiste en ir dando forma a objetos individuales que luego serán usados en la escena. Existen diversos tipos de geometría para modelador con NURBS y modelado poligonal o Subdivisión de Superficies (Subdivision Surfaces en inglés). Además, aunque menos usado, existe otro tipo llamado "modelado basado en imágenes" o en inglés "image based modeling" (IBM). Consiste en convertir una fotografía a 3D mediante el uso de diversas técnicas, de las cuales, la más conocida es la fotogrametría cuyo principal impulsor es Paul Debevec.
Iluminación
Creación de luces de diversos tipos puntuales, direccionales en área o volumen, con distinto color o propiedades. esto es la clave de una animación.
Animación:
Los objetos se pueden animar en cuanto aTransformaciones básicas en los tres ejes (XYZ), Rotación, Escala o Traslación.
Forma(shape):
o Mediante esqueletos: a los objetos se les puede asignar un esqueleto, una estructura central con la capacidad de afectar la forma y movimientos de ese objeto. Esto ayuda al proceso de animación, en el cual el movimiento del esqueleto automáticamente afectara las porciones correspondientes del modelo. Véase también animación por cinemática directa (Forward Kinematic animation) y animación por cinemática inversa (Inverse Kinematic animation).
o Mediante deformadores: ya sean lattices (cajas de deformación) o cualquier deformador que produzca por ejemplo deformación sinusoidales.
o Dinámicas: para simulaciones de ropa, pelo, dinámicas rígidas de objeto.
la animación es muy importante dentro de los gráficos por que en estas animaciones se intenta realizar el mero realismo, por lo cual se trabajan muchas horas.
Renderizado:
Se llama rénder al proceso final de generar la imagen 2D o animación a partir de la escena creada. Esto puede ser comparado a tomar una foto o en el caso de la animación, a filmar una escena de la vida real. Generalmente se buscan imágenes de calidad fotorrealista, y para este fin se han desarrollado muchos métodos especiales. Las técnicas van desde las más sencillas, como el rénder de alambre (wireframe rendering), pasando por el rénder basado en polígonos, hasta las técnicas más modernas como el Scanline Rendering, el Raytracing, la radiosidad o el Mapeado de fotones
El software de rénder puede simular efectos cinematográficos como el lens flare, la profundidad de campo, o el motion blur (desenfoque de movimiento). Estos artefactos son, en realidad, un producto de las imperfecciones mecánicas de la fotografía física, pero como el ojo humano está acostumbrado a su presencia, la simulación de dichos efectos aportan un elemento de realismo a la escena. Se han desarrollado técnicas con el propósito de simular otros efectos de origen natural, como la interacción de la luz con la atmósfera o el humo. Ejemplos de estas técnicas incluyen los sistemas de partículas que pueden simular lluvia, humo o fuego, el muestreo volumétrico para simular niebla, polvo y otros efectos atmosféricos, y las cáusticas para simular el efecto de la luz al atravesar superficies refractantes.
El proceso de rénder necesita una gran capacidad de cálculo, pues requiere simular gran cantidad de procesos físicos complejos. La capacidad de cálculo se ha incrementado rápidamente a través de los años, permitiendo un grado superior de realismo en los rénders. Estudios de cine que producen animaciones generadas por ordenador hacen uso, en general, de lo que se conoce como render farm (granja de rénder) para acelerar la producción de fotogramas.
Volviendo a las placas de video,estas son algunas de las primeras:
Disculpen me parecio medio jodido hacer la tabla entera,asi que lo hice asi:
MDA:
Año:1981
Modo texto:80*25
Modo graficos:-
Colores:1
Memoria:4kb
CGA:
Año:1981
Modo texto:80*25
Modo graficos:640*200
Colores:4
Memoria:16 kb
HGC:
Año:1982
Modo texto:80*25
Modo graficos:720*348
Colores:1
Memoria:64 KB

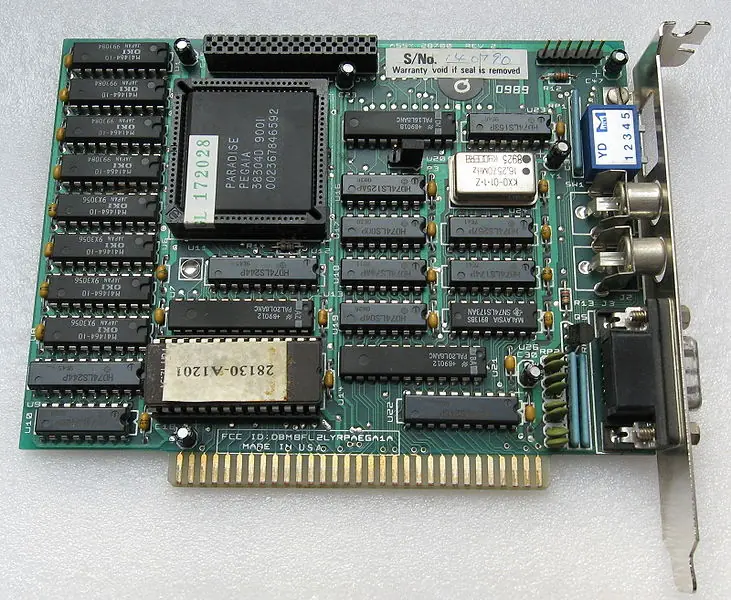

EGA:
Año:1984
Modo texto:80*25
Modo graficos:256 KB
Colores:16
Memoria:256 KB
IBM 8514:
Año:1987
Modo texto:80*25
Modo graficos:1024*768
Colores:256
Memoria:-
MCGA:
Año:1987
Modo texto:80*25
Modo graficos:320*200
Colores:256
Memoria:-
VGA:
Año:1987
Modo texto:720*400
Modo graficos:640*480
Colores:256
Memoria:256 KB
SVGA:
Año:1989
Modo texto:80*25
Modo graficos:1024*768
Colores:256
Memoria:1 MB
XGA:
Año:1990
Modo texto:80*25
Modo graficos:1024*768
Colores:65 KB
Memoria:2 MB
VGA tuvo una aceptación masiva, lo que llevó a compañías como ATI, Cirrus Logic y S3 Graphics, a trabajar sobre dicha tarjeta para mejorar la resolución y el número de colores. Así nació el estándar SVGA (Super VGA). Con dicho estándar se alcanzaron los 2 MB de memoria de vídeo, así como resoluciones de 1024 x 768 puntos a 256 colores.
Los competidores del PC, Commodore Amiga 2000 y Apple Macintosh reservaron en cambio esa posibilidad a ampliaciones profesionales, integrando casi siempre la GPU base (que batía en potencia con total tranquilidad a las tarjetas gráficas de los PC del momento) en sus placas madre.
Esta situación se perpetúa hasta la aparición del Bus PCI, que sitúa a las tarjetas de PC al nivel de los buses internos de sus competidores, al eliminar el cuello de botella que representaba el Bus ISA. Aunque siempre por debajo en eficacia (con la misma GPU S3 ViRGE, lo que en un PC es una tarjeta gráfica avanzada deviene en acelerador 3D profesional en los Commodore Amiga con ranura Zorro III), la fabricación masiva (que abarata sustancialmente los costes) y la adopción por otras plataformas del Bus PCI hace que los chips gráficos VGA comiencen a salir del mercado del PC.
La evolución de las tarjetas gráficas dio un giro importante en 1995 con la aparición de las primeras tarjetas 2D/3D, fabricadas por Matrox, Creative, S3 y ATI, entre otros. Dichas tarjetas cumplían el estándar SVGA, pero incorporaban funciones 3D. En 1997, 3dfx lanzó el chip gráfico Voodoo, con una gran potencia de cálculo, así como nuevos efectos 3D (Mip Mapping, Z-Buffering, Antialiasing...). A partir de ese punto, se suceden una serie de lanzamientos de tarjetas gráficas como Voodoo2 de 3dfx, TNT y TNT2 de NVIDIA. La potencia alcanzada por dichas tarjetas fue tal que el puerto PCI donde se conectaban se quedó corto. Intel desarrolló el puerto AGP (Accelerated Graphics Port) que solucionaría los cuellos de botella que empezaban a aparecer entre el procesador y la tarjeta. Desde 1999 hasta 2002, NVIDIA dominó el mercado de las tarjetas gráficas (comprando incluso la mayoría de bienes de 3dfx)con su gama GeForce. En ese período, las mejoras se orientaron hacia el campo de los algoritmos 3D y la velocidad de los procesadores gráficos. Sin embargo, las memorias también necesitaban mejorar su velocidad, por lo que se incorporaron las memorias DDR a las tarjetas gráficas. Las capacidades de memoria de vídeo en la época pasan de los 32 MB de GeForce, hasta los 64 y 128 MB de GeForce 4.
La mayoría de videoconsolas de sexta generación y sucesivos utilizan chips gráficos derivados de los más potentes aceleradores 3D de su momento. Los Apple Macintosh incorporan chips de NVIDIA y ATI desde el primer iMac, y los modelos PowerPC con bus PCI o AGP pueden usar tarjetas gráficas de PC con BIOS no dependientes de CPU.
En 2006, NVIDIA y ATI se repartían el liderazgo del mercado con sus series de chips gráficos GeForce y Radeon, respectivamente.
Componentes
GPU:
La GPU,acrónimo de «graphics processing unit», que significa «unidad de procesamiento gráfico»es un procesador (como la CPU) dedicado al procesamiento de gráficos; su razón de ser es aligerar la carga de trabajo del procesador central y, por ello, está optimizada para el cálculo en coma flotante, predominante en las funciones 3D.
La mayor parte de la información ofrecida en la especificación de una tarjeta gráfica se refiere a las características de la GPU, pues constituye la parte más importante de la tarjeta. Dos de las más importantes de dichas características son la frecuencia de reloj del núcleo, que en 2006 oscilaba entre 250 MHz en las tarjetas de gama baja y 750 MHz en las de gama alta, y el número de pipelines (vertex y fragment shaders), encargadas de traducir una imagen 3D compuesta por vértices y líneas en una imagen 2D compuesta por píxeles.

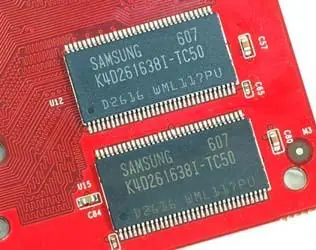

Memoria de vídeo:
Tipos de memorias-(Tecnología Frecuencia MHz) - Ancho de banda (GB/s)
GDDR - (166 - 950) 1,2 - 30,4
GDDR2 - (533 - 1000) 8,5 - 16
GDDR3 - (700 - 1700) 5,6 - 54,4
GDDR4 - (1600 - 1800) 64 - 86,4
GDDR5 - (3200 - 7000) 24 - 448
Según la tarjeta gráfica esté integrada en la placa base (bajas prestaciones) o no, utilizará la memoria RAM propia del ordenador o dispondrá de una propia. Dicha memoria es la memoria de vídeo o VRAM. Su tamaño oscila entre 128 MB y 4 GB. La memoria empleada en 2006 estaba basada en tecnología DDR, destacando GDDR2, GDDR3,GDDR4 y GDDR5. La frecuencia de reloj de la memoria se encontraba entre 400 MHz y 3,6 GHz.
Samsung ha conseguido hacer memorias GDDR5 a 7GHZ, gracias al proceso de reducción de 50 nm, permitiendo un gran ancho de banda en buses muy pequeños (incluso de 64 bits)
Una parte importante de la memoria de un adaptador de vídeo es el Z-Buffer, encargado de gestionar las coordenadas de profundidad de las imágenes en los gráficos 3D.
RAMDAC:
El RAMDAC es un conversor de señal digital a analógico de memoria RAM. Se encarga de transformar las señales digitales producidas en el ordenador en una señal analógica que sea interpretable por el monitor. Según el número de bits que maneje a la vez y la velocidad con que lo haga, el conversor será capaz de dar soporte a diferentes velocidades de refresco del monitor (se recomienda trabajar a partir de 75 Hz, nunca con menos de 60).
Dada la creciente popularidad de los monitores digitales el RAMDAC está quedando obsoleto, puesto que no es necesaria la conversión analógica si bien es cierto que muchos conservan conexión VGA por compatibilidad.
Salidas:

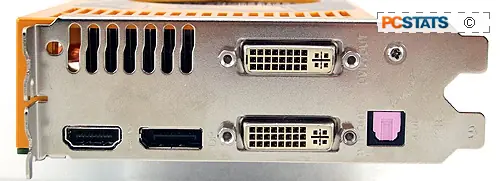

Salidas SVGA, S-Video y DVI de una tarjeta gráfica
Los sistemas de conexión más habituales entre la tarjeta gráfica y el dispositivo visualizador (como un monitor o un televisor) son:
DA-15 conector RGB usado mayoritariamente en los Apple Macintosh
Digital TTL DE-9 : usado por las primitivas tarjetas de IBM (MDA, CGA y variantes, EGA y muy contadas VGA)
SVGA: estándar analógico de los años 1990; diseñado para dispositivos CRT, sufre de ruido eléctrico y distorsión por la conversión de digital a analógico y el error de muestreo al evaluar los píxeles a enviar al monitor.
DVI: sustituto del anterior, fue diseñado para obtener la máxima calidad de visualización en las pantallas digitales como los LCD o proyectores. Evita la distorsión y el ruido al corresponder directamente un píxel a representar con uno del monitor en la resolución nativa del mismo.
S-Video: incluido para dar soporte a televisores, reproductores de DVD, vídeos, y videoconsolas.
Otras no tan extendidas en 2007 son:
S-Video implementado sobre todo en tarjetas con sintonizador TV y/o chips con soporte de video NTSC/PAL
Vídeo Compuesto: analógico de muy baja resolución mediante conector RCA.
Vídeo por componentes: utilizado también para proyectores; de calidad comparable a la de SVGA, dispone de tres clavijas (Y, Cb y Cr).
HDMI: tecnología de audio y vídeo digital cifrado sin compresión en un mismo cable.
Display Port: Puerto para Tarjetas gráficas creado por VESA y rival del HDMI, no transfiere sonido ni tampoco DRM. La principal ventaja es que posé unas pestañitas que impiden que el cable se desconecte con facilidad como en el caso del HDMI.
Interfaces con la placa base:
En orden cronológico, los sistemas de conexión entre la tarjeta gráfica y la placa base han sido, principalmente:
Slot MSX : bus de 8 bits usado en los equipos MSX
ISA: arquitectura de bus de 16 bits a 8 MHz, dominante durante los años 1980; fue creada en 1981 para los IBM PC.
Zorro II usado en los Commodore Amiga 2000 y Commodore Amiga 1500.
Zorro III usado en los Commodore Amiga 3000 y Commodore Amiga 4000
NuBus usado en los Apple Macintosh
Processor Direct Slot usado en los Apple Macintosh
MCA: intento de sustitución en 1987 de ISA por IBM. Disponía de 32 bits y una velocidad de 10 MHz, pero era incompatible con los anteriores.
EISA: respuesta en 1988 de la competencia de IBM; de 32 bits, 8.33 MHz y compatible con las placas anteriores.
VESA: extensión de ISA que solucionaba la restricción de los 16 bits, duplicando el tamaño de bus y con una velocidad de 33 MHz.
PCI: bus que desplazó a los anteriores a partir de 1993; con un tamaño de 32 bits y una velocidad de 33 MHz, permitía una configuración dinámica de los dispositivos conectados sin necesidad de ajustar manualmente los jumpers. PCI-X fue una versión que aumentó el tamaño del bus hasta 64 bits y aumentó su velocidad hasta los 133 MHz.
AGP: bus dedicado, de 32 bits como PCI; en 1997 la versión inicial incrementaba la velocidad hasta los 66 MHz.
PCIe: interfaz serie que desde 2004 empezó a competir contra AGP, llegando a doblar en 2006 el ancho de banda de aquel. No debe confundirse con PCI-X, versión de PCI.
Que es Pci?
(Peripheral Component Interconnect). Estándar que especifica un tipo de bus de una computadora para adjuntar dispositivos periféricos a la placa madre. Esos dispositivos pueden ser:
1. Un circuito integrado incorporado dentro de la placa madre.
2. Una tarjeta de expansión que encaja en un socket (ranura) de la placa madre.
El bus PCI es común en PCs modernas, y ha desplazado al bus ISA y al bus VESA (VLB) como buses estándares de expansión. El PCI será eventualmente reemplazado por el PCI Express, que ya es estándar en la mayoría de las nuevas computadoras.
Las especificaciones PCI incluyen tamaños físicos del bus (incluso del cableado), características eléctricas, cronómetros del bus y protocolos.
El PCI fue creado a mediados de 1993 por Intel, no soporta conexión en caliente, funciona a una velocidad máxima de 133 MB/s, y transmite datos en paralelo.
A diferencia del ISA, PCI permite una configuración dinámica de un dispositivo, pues al arrancar el sistema, el BIOS y las tarjetas PCI, "negocian" los recursos, permitiendo la asignación automática de IRQs y direcciones del puerto. En cambio en ISA tenía que ser configurado manualmente.
PCI 1.0 era para 1992 simplemente una especificación a nivel componente. PCI 2.0, fue el primer estándar establecido para los conectores y las ranuras de las placas madres, fue lanzado el 30 de abril de 1993. PCI 2.1 se lanzó el 1ero de junio de 1995.
PCI fue inmediatamente puesto en servidores, reemplazando el MCA y ELISA como buses de expansión. En tanto en la mayoría de las PCs, PCI fue lentamente reemplazando al VLB (VESA Local Bus), y recién logró una penetración en el mercado a finales de 1994, en la segunda generación de PCs con Pentium.
Para 1996 VBL ya no se incluía, y los fabricantes ya habían adoptado PCI para las computadoras 486. En tanto EISA seguiría siendo usado en conjunto con el PCI hasta el año 2000.
Las computadoras Apple adoptaron el PCI para las computadoras profesionales Power Macintosh (reemplazando NuBus) a mediados de 1995.
Luego hubo más revisiones al estándar PCI para agregar nuevas características y mejoras de rendimiento.
Con la introducción del estándar PCI Express serial en 2004, los fabricantes de placas madres fueron incluyendo progresivamente este estándar. Como se mencionó anteriormente, la tendencia es que el estándar PCI vaya desapareciendo.
Dispositivos refrigerantes:

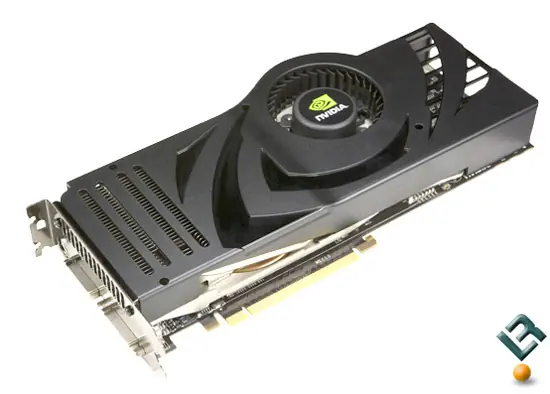

Conjunto de disipador y ventilador.
Debido a las cargas de trabajo a las que son sometidas, las tarjetas gráficas alcanzan temperaturas muy altas. Si no es tenido en cuenta, el calor generado puede hacer fallar, bloquear o incluso averiar el dispositivo. Para evitarlo, se incorporan dispositivos refrigerantes que eliminen el calor excesivo de la tarjeta. Se distinguen dos tipos:
Disipador: dispositivo pasivo (sin partes móviles y, por tanto, silencioso); compuesto de material conductor del calor, extrae este de la tarjeta. Su eficiencia va en función de la estructura y la superficie total, por lo que son bastante voluminosos.

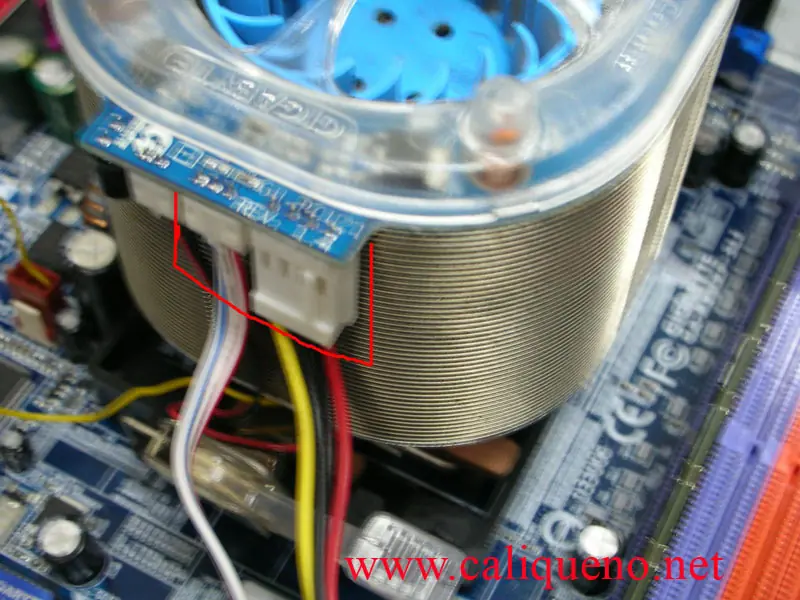

Esta foto la puse por la mina,ya se que esta mal...disculpen.
Ventilador: dispositivo activo (con partes móviles); aleja el calor emanado de la tarjeta al mover el aire cercano. Es menos eficiente que un disipador y produce ruido al tener partes móviles.
Aunque diferentes, ambos tipos de dispositivo son compatibles entre sí y suelen ser montados juntos en las tarjetas gráficas; un disipador sobre la GPU (el componente que más calor genera en la tarjeta) extrae el calor, y un ventilador sobre él aleja el aire caliente del conjunto.
Alimentación:
Hasta ahora la alimentación eléctrica de las tarjetas gráficas no había supuesto un gran problema, sin embargo, la tendencia actual de las nuevas tarjetas es consumir cada vez más energía. Aunque las fuentes de alimentación son cada día más potentes, el cuello de botella se encuentra en el puerto PCIe que sólo es capaz de aportar una potencia de 150 W.
Por este motivo, las tarjetas gráficas con un consumo superior al que puede suministrar PCIe incluyen un conector (PCIe power connector)que permite una conexión directa entre la fuente de alimentación y la tarjeta, sin tener que pasar por la placa base, y, por tanto, por el puerto PCIe.
Aun así, se pronostica que no dentro de mucho tiempo las tarjetas gráficas podrían necesitar una fuente de alimentación propia, convirtiéndose dicho conjunto en dispositivos externos.
Tipos de tarjetas gráficas:
Tarjeta MDA:
"Monochrome Display Adapter" o Adaptador monocromo. Fue lanzada por IBM como una memoria de 4 KB de forma exclusiva para monitores TTL (que representaban los clásicos caracteres en ámbar o verde). No disponía de gráficos y su única resolución era la presentada en modo texto (80x25) en caracteres de 14x9 puntos, sin ninguna posibilidad de configuración.
Básicamente esta tarjeta usa el controlador de vídeo para leer de la ROM la matriz de puntos que se desea visualizar y se envía al monitor como información serie. No debe sorprender la falta de procesamiento gráfico, ya que, en estos primeros PC no existían aplicaciones que realmente pudiesen aprovechar un buen sistema de vídeo. Prácticamente todo se limitaba a información en modo texto.
Este tipo de tarjeta se identifica rápidamente ya que incluye (o incluía en su dia) un puerto de comunicación para la impresora,Una asociación más que extraña a día de hoy.

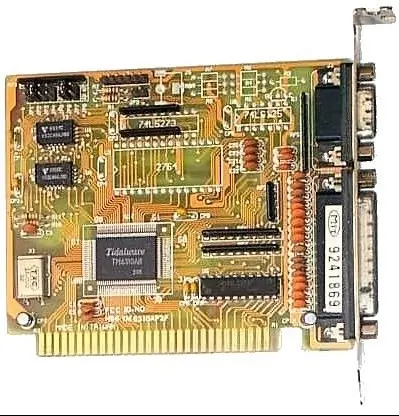

Tarjeta CGA:
"Color Graphics Array" o "Color graphics adapter" según el texto al que se recurra. Aparece en el año 1981 también de la mano de IBM y fue muy extendida. Permitía matrices de caracteres de 8x8 puntos en pantallas de 25 filas y 80 columnas, aunque solo usaba 7x7 puntos para representar los caracteres. Este detalle le imposibilitaba el representar subrayados, por lo que los sustituía por diferentes intensidades en el caracter en cuestión.En modo gráfico admitía resoluciones de hasta 640x200. La memoria era de 16 KB y solo era compatible con monitores RGB y Compuestos. A pesar de ser superior a la MDA, muchos usuarios preferían esta última dado que la distancia entre puntos de la rejilla de potencial en los monitores CGA era mayor. El tratamiento del color, por supuesto de modo digital, se realizaba con tres bits y uno más para intensidades. Así era posible lograr 8 colores con dos intensidades cada uno, es decir, un total de 16 tonalidades diferentes pero no reproducibles en todas las resoluciones tal y como se muestra en el cuadro adjunto.
Esta tarjeta tenia un fallo bastante habitual y era el conocido como "snow". Este problema era de caracter aleatorio y consistía en la aparición de "nieve" en la pantalla (puntos brillantes e intermitentes que distorsionaban la imagen). Tanto era así que algunas BIOS de la época incluían en su SETUP la opción de eliminación de nieve ("No snow".

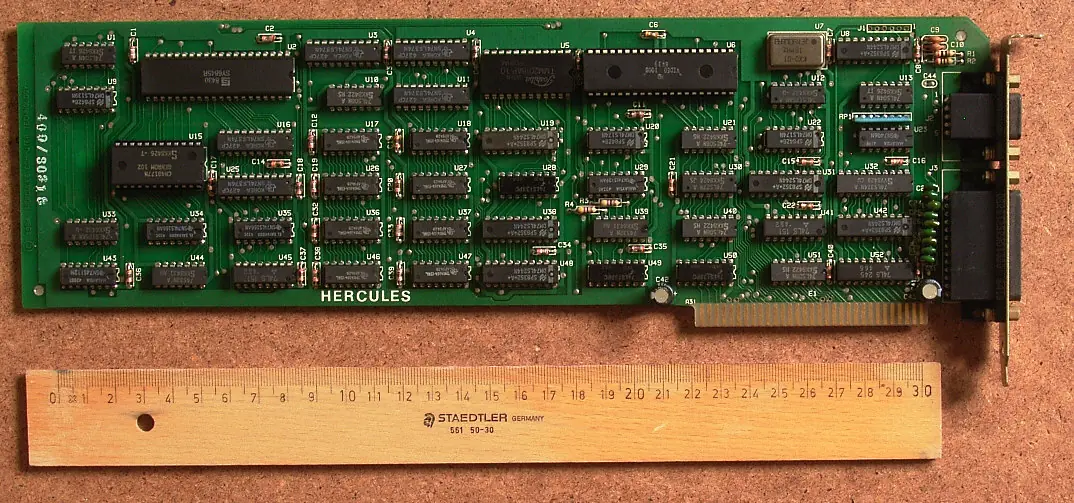

Tarjeta HGC:
"Hercules Graphics Card" o más popularmente conocida como Hércules (nombre de la empresa productora), aparece en el año 1982, con gran éxito convirtiéndose en un estándar de vídeo a pesar de no disponer del soporte de las rutinas de la BIOS por parte de IBM. Su resolución era de 720x348 puntos en monocromo con 64 KB de memoria.
Al no disponer de color, la única misión de la memoria es la de referenciar cada uno de los puntos de la pantalla usando 30,58 KB para el modo gráfico (1 bit x 720 x 348)y el resto para el modo texto y otras funciones. Las lecturas se realizaban a una frecuencia de 50 HZ, gestionadas por el controlador de vídeo 6845. Los caracteres se dibujaban en matrices de 14x9 puntos.
En el mercado de las tarjetas gráficas hay que distinguir dos tipos de fabricantes:
Fabricantes de GPU:[/align]
En el mercado de las tarjetas gráficas hay que distinguir dos tipos de fabricantes De chips generan exclusivamente la GPU:
Los dos más importantes son:ATI y NVIDIA
GPU integrado en el chipset de la placa base: también destaca Intel además de los antes citados NVIDIA y ATI.
Otros fabricantes como Matrox o S3 Graphics tienen una cuota de mercado muy reducida.
De tarjetas: integran los chips adquiridos de los anteriores con el resto de la tarjeta, de diseño propio. De ahí que tarjetas con el mismo chip den resultados diferentes según la marca.
En la tabla adjunta se muestra una relación de los dos fabricantes de chips y algunos de los fabricantes de tarjetas con los que trabajan.
Errores comunes:
Confundir a la GPU con la tarjeta gráfica. Aunque muy importante, no todas las GPUs y adaptadores de gráficos van en tarjeta ni son el único determinante de su calidad y rendimiento
Considerar el término tarjeta de video como privativo del PC y compatibles. Esas tarjetas se usan en equipos no PC e incluso sin procesador Intel y sus chips en videoconsolas.
Confundir al fabricante de la GPU con la marca de la tarjeta. Actualmente los mayores fabricantes de chip gráficos en el mercado son NVIDIA y ATI Technologies. Esto se debe a que se encargan solamente, de hacer los chip gráficos (GPU).
Bueno gente,les quedo?listo...ya saben que son con cual se quedan ustedes?
PD:ya se que la mayoria de la gente sabe esto,pero hay una minoria como yo que no entiende bien el tema.sepan disculpar si es muy basica la informacion.saludos
Fuentes:wikipedia,mozilla imagenes.http://www.egelforum.net/forum/hardware-11/32681-historia-de-placas-de-video-3d.html,http://www.monografias.com/trabajos37/tarjetas-de-video/tarjetas-video.shtml
