El Saab 35 Draken (en español: "dragón" o "cometa" es un avión de combate sueco construido por Saab entre 1955 y 1974.
Al comienzo de la era de los aviones de reacción, Suecia vio la necesidad de un caza que pudiese interceptar bombarderos a cotas altas dentro de la envolvente de velocidades transónicas, pero que también pudiese enfrentarse a otros cazas, un concepto similar la F-104 Starfighter de la USAF.
Otros requisitos eran la capacidad STOL para utilizar carreteras públicas, utilizadas como aeródromos temporales, y la posibilidad de ser rearmado y reabastecido por soldados con poco entrenamiento en no más de diez minutos.

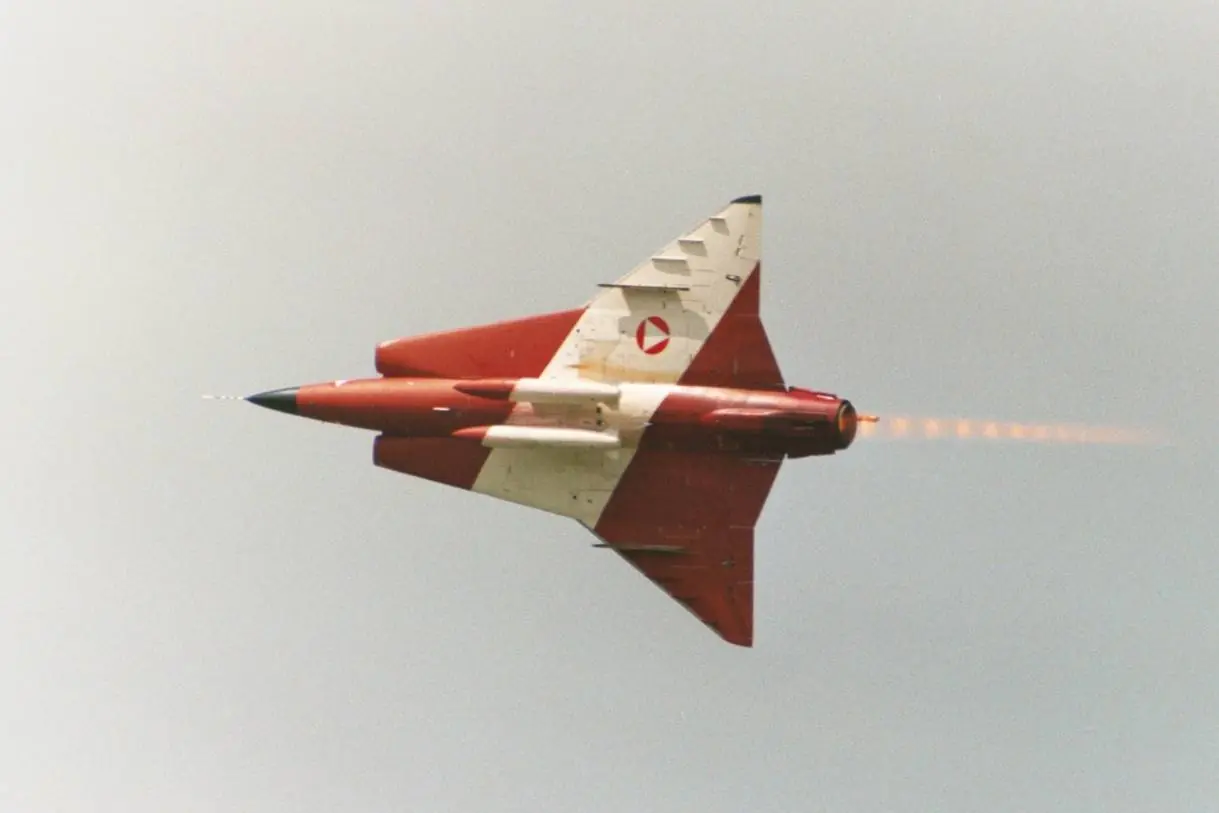

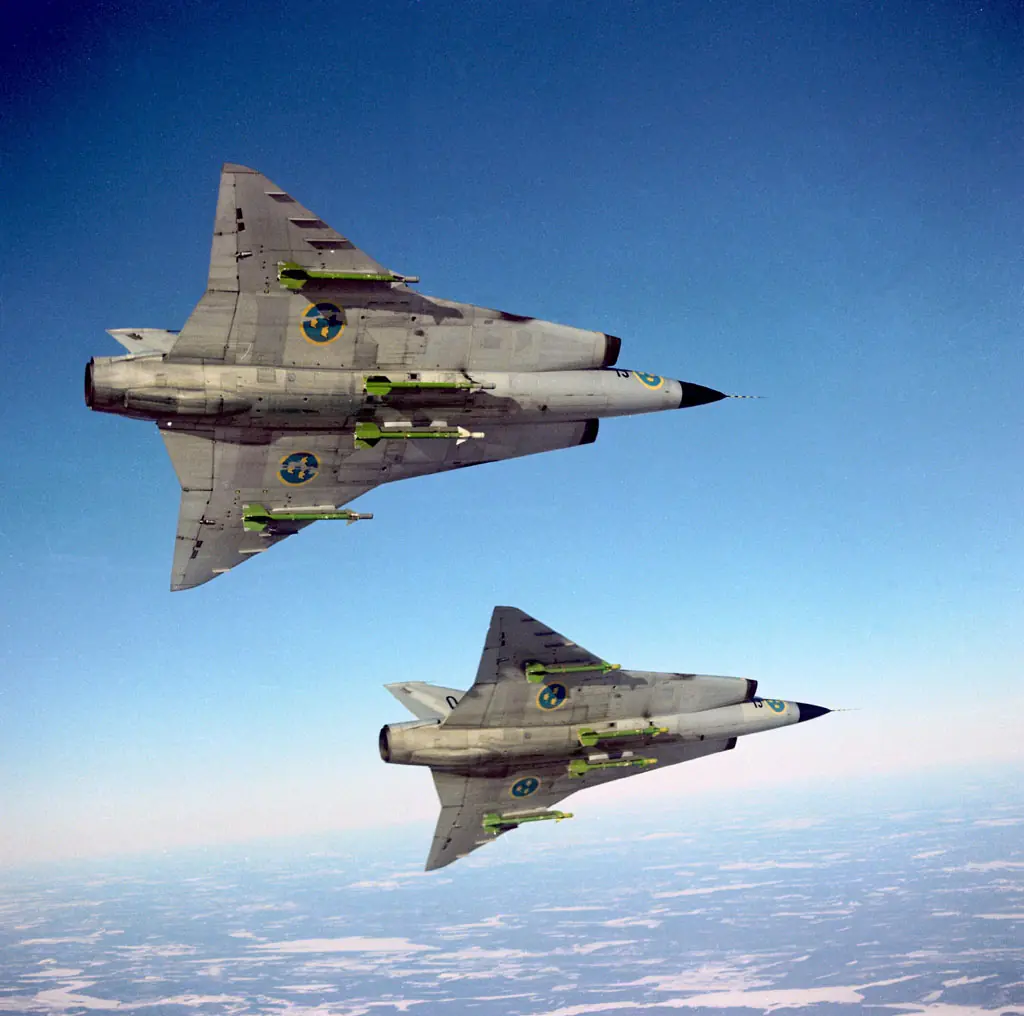

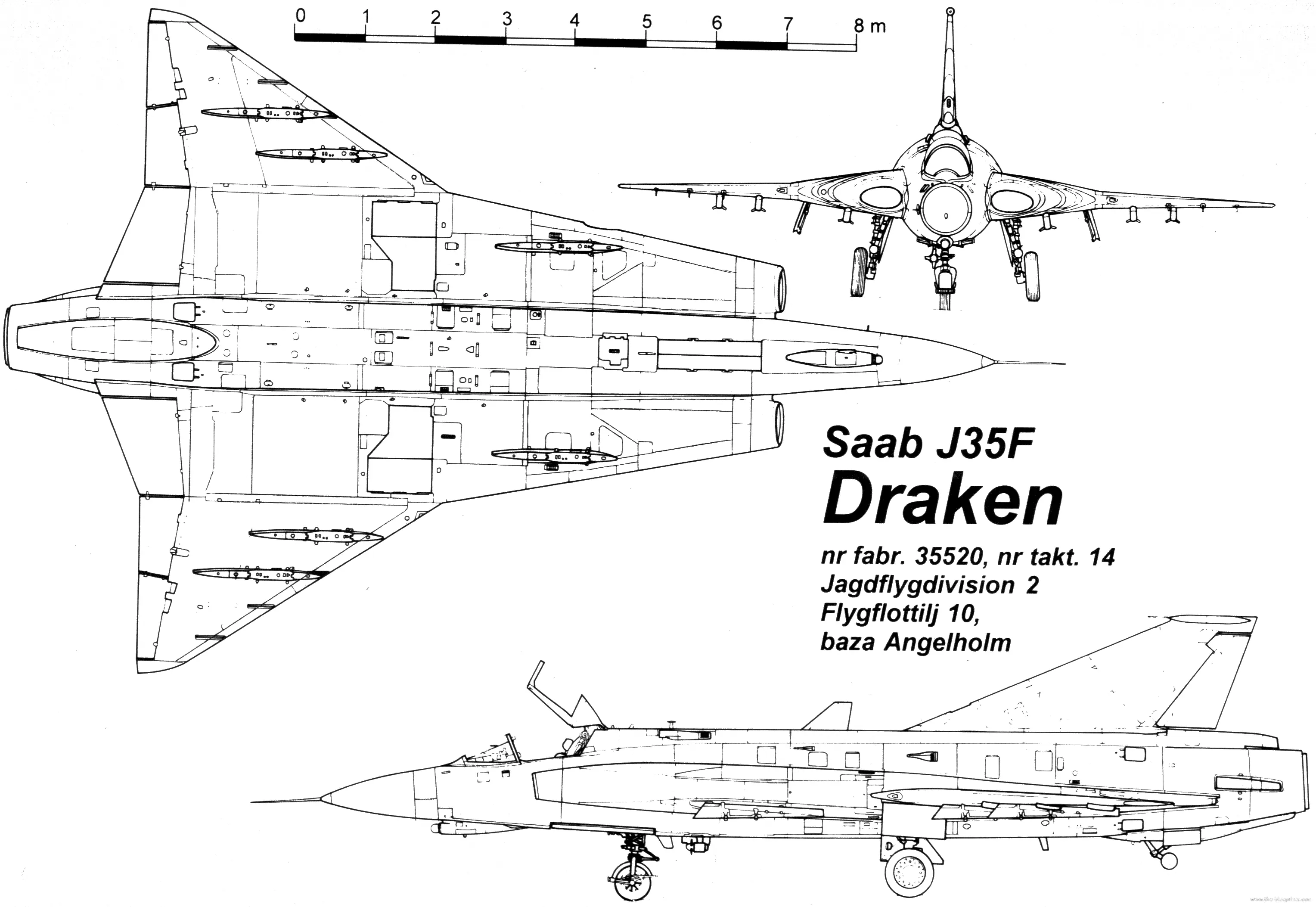

Sus alas tiene una configuración distintiva en forma de doble delta, con una ala en delta dentro de otra mayor. El ala interna tiene un ángulo de 80º para rendir a velocidades altas, mientras que la ala externa de 60º proporciona un buen rendimiento a velocidades bajas.
Se utilizaba un turborreactor Svenska Flygmotor RM6B/C (un modelo con licencia del Rolls-Royce Avon 200/300). Una turbina, bajo el morro, proporcionaba la energía de emergencia.
Aunque no fue diseñado como caza, el J 35 Draken demostró tener la capacidad de ser un avión de combate cuando entró en servicio de la Fuerza Aérea Sueca en 1960. Se construyeron 615 unidades para Suecia y otros países europeos. Los primeros modelos eran diseñados para defensa aérea, pero el J 35D tenía capacidad para combate terrestre. El último modelo fue el J 35F, que fueron retirados en Suecia para ser reemplazados por el Saab Gripen.
http://img215.imageshack.us/img215/1985/saabj35draken2.jpg
Características generales
Tripulación: 1 piloto
Longitud: 15,35 m
Envergadura: 9,42 m
Altura: 3,89 m
Superficie alar: 49,22 m²
Peso vacío: 7.865 kg
Peso cargado: 11.400 kg
Peso máximo al despegue: 16.000 kg
Planta motriz: 1× turborreactor con postcombustión Volvo Flygmotor RM 6C.
Empuje normal: 56,5 kN (5 761 kgf; 12 702 lbf) de empuje.
Empuje con postquemador: 78,4 kN (7 994 kgf; 17 625 lbf) de empuje.
Rendimiento
Velocidad máxima operativa (Vno): 2 126 km/h (1 321 MPH; 1 148 kt) a 11.000 m de altitud (Mach 2+)
Alcance: 3 250 km (1 755 nmi; 2 019 mi) con tanques externos de combustible
Techo de servicio: 20 000 m (65 617 ft)
Régimen de ascenso: 175 m/s (34 448 ft/min)
Carga alar: 231,6 kg/m²
Empuje/peso: 0,70
Carrera de despegue: 650 m

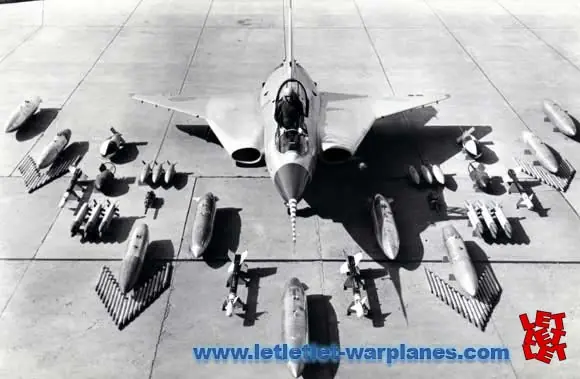

Armamento
Cañones: 1× M-55 ADEN de calibre 30 mm con 100 proyectiles (2 cañones con 90 proyectiles cada uno en los primeros modelos).
Puntos de anclaje: Varios soportes subalares y 2 pilones ventrales con una capacidad de 2.900 kg, para cargar una combinación de:
Bombas: Bombas de 55, 220, 500, y 1.000 libras de peso.
Cohetes: 2× contenedores de cohetes aire-aire de 75 mm en los pilones ventrales o 12× cohetes de 135 mm en 6 soportes subaleres
Misiles: Misiles aire-aire Rb 24 (AIM-9), Rb 27 (AIM-26) y Rb 28 (AIM-4).
Ahora algunas imagenes mas!!
