El Atlas Cheetah es un avión cazabombardero, monoplaza o biplaza cuyo único operador al 2012 es la Fuerza Aérea del Ecuador. Fue construido por la Atlas Aircraft Corporation de Sudáfrica (establecida en 1965) sobre la base del avión Dassault Mirage III de tercera generación. Resultando en tres variantes construidas, el biplaza Cheetah D, y los monoplaza Cheetah E y Cheetah C (el modelo C está basado en el caza israelí Kfir). El Cheetah E fue retirado en 1992, y las últimas unidades operativas, Cheetac C y Cheetah D, en la Fuerza Aérea Sudafricana fueron dadas de baja del servicio operativo en 2008.
Historia
El programa Cheetah (“guepardo” en inglés) de la empresa de tecnología Atlas, se desarrolló a partir de las necesidades de Sudáfrica, durante los años 80, de tener un avión de combate supersónico de superioridad aérea con ciertas capacidades de ataque a tierra.
Desarrollado pensando en hacer frente a los cazas soviéticos, como el MiG-23 que era suministrado a las fuerzas de Angola y de Cuba, que combatían a las tropas sudafricanas en la Guerra de la frontera de Sudáfrica. Además influyeron, el creciente costo de mantenimiento debido a las sanciones internacionales impuestas contra la guerra, la falta de repuestos, el desgaste natural por uso, y el embargo de armas impuesto por el Consejo de Seguridad de las Naciones Unidas, que en su Resolución 418 prohibía a Sudáfrica comprar aeronaves de combate, entre otros sistemas de armas; con lo cual, la única opción viable fue la actualización de las aeronaves existentes en servicio en su inventario.
Para este momento, la industria aeronáutica sudafricana había alcanzado un alto nivel de capacidad técnica y humana, como para hacer posible desarrollar mejoras importantes.
En ese momento, las aeronaves más veloces de la flota de jets de la SAAF, eran el caza francés Dassault Mirage III (EZ/CZ/BZ/DZ/D2Z/RZ/R2Z) y el nuevo caza Mirage F1 (AZ/CZ). Sin embargo, el caza de combate Mirage F1, diseñado para misiones de supremacía aérea, era el más moderno de la flota, habiendo sido entregado desde 1977 en adelante.
Estos aviones de combate fueron los elementos principales de la defensa aérea de Sudáfrica, con algunas mejoras sobre el caza francés Mirage III y el caza israelí IAI Kfir, para mejorar sus capacidades de ataque a tierra, modernización conocida inicialmente como Proyecto Cushion.
Desarrollo
El trabajo de modernización estuvo a cargo de Aviación Atlas, formalmente la Empresa de Tecnología Atlas Aircraft Corporation y posteriormente, la empresa Denel Aerospace Systems , con los técnicos que participaron en el proyecto israelí de construcción del nuevo jet caza de ala delta que sería fabricado en forma independiente por Israel, el IAI Lavi que finalmente no se construyó, optándose por la compra del caza occidental Lockheed Martin F-16 Fighting Falcon para equipar a la Fuerza Aérea de Israel.
La actualización consistió en una modificación estructural de la aeronave, alargándose el fuselaje, la parte trasera y el cono delantero del radar; la implementación de alerones delanteros canards fijos justo por detrás de las toberas de entrada de aire de la turbina.
También se instalaron dos nuevos puntos de sujeción de armas en la base de las alas, se adaptó una nueva sonda externa de reabastecimiento de combustible en vuelo (del tipo canasta con manguera flexible) al costado derecho de la cabina de mando.
Nuevos asientos eyectores; un motor más potente (el Atar 9K50C-11 [fabricado bajo licencia y mejorado en Sudáfrica]) en las variaciones C y D, se ampliaron las entradas de aire en la parte superior del motor para enfriar la turbina, cuando se enciende el sistema de postcombustión de combustible durante largos periodos de combate a velocidad supersónica.
Se instaló además, un nuevo mástil más resistente en el timón vertical de cola, que se extiende a lo largo del fuselaje central en forma triangular para evitar los derrapes laterales en el momento del despegue, aterrizaje y lanzamiento de armas; se diseñó un diferente declive aerodinámico en la célula longitudinal de la cabina de mando y una incisión "diente de perro" en cada ala, que es un pequeño aumento en la superficie del ala, para adelantarlas y mejorar la sustentación a baja altitud y velocidad, donde el aire es más denso, húmedo y pesado, para tener un mejor performance de vuelo y control de la nave, en las misiones de ataque a tierra y ataque naval, con vuelos rasantes a nivel del mar y en el momento del despegue y aterrizaje.
Una mejora importante fue la instalación de capacidad de vuelo electrónico por cable Fly-by-wire, operados por un sistema gemelo de computadoras de control de vuelo, similar a los más modernos aviones de combate. Tiene instalado además, nuevos strakes en la nariz, que son pequeños perfiles aerodinámicos externos, como los de un misil, para incrementar el desempeño de alto ángulo de ataque (AoA) y giros cerrados.
Las mejoras aerodinámicas incrementaron la performance de giro un 15%, incrementó el ángulo de ataque AoA, redujo la velocidad mínima de vuelo a 180 km/h. para poder aterrizar en pistas cortas y ayudó a incrementar el peso máximo de despegue en 700 Kg., mientras que ofreció como resultado, una reducción de sólo 5% en el nivel máximo de velocidad y aceleración a gran altitud, por la resistencia al aire que presentan estos nuevos perfiles aerodinámicos, mejorando su performance de vuelo a baja y media altitud, para las misiones de ataque a tierra y vuelos rasantes sobre el mar.
Adicionalmente se mejoró la aviónica, con la instalación de nuevas Pantallas planas en la cabina de mando, un moderno visor Head-up display sobre el panel de control con información al piloto, el nuevo sistema de mira en el casco (Helmet mounted displays - HMD), control de radar, capacidad de EW y un nuevo sistema de autoprotección de la aeronave ante ataques de otros cazas y misiles lanzados desde tierra y aire, necesitando un incremento en la longitud de la nariz, para poder balancear el peso de la aeronave durante el vuelo.
Esta mejora técnica, vinculó el acoplamiento de un nuevo Equipo Electrónico EW en la cabina de mando, que incluye sistemas de defensa, detectar misiles enemigos disparados por otros aviones caza y desde tierra, y nuevos sensores de alerta de detección de radar enemigo, y automáticamente acopló, el nuevo sistema de autoprotección de la aeronave, que consiste en bloqueadores electrónicos de detección de radar y lanzadores de bengalas, para confundir misiles enemigos con detección de calor.
El copiloto operador de radar y sistemas defensivos, sentado en tándem detrás del piloto, en la nueva versión biplaza de dos asientos, que antes era utilizada solamente para entrenar a los nuevos pilotos de combate de la Academia de vuelo, tiene ahora una nueva función de batalla. Se instaló una nueva Pantalla plana en la parte superior del panel de control, para detectar blancos enemigos en combate aéreo, para operar como avión guía de ataque del "Ala de combate", sin necesidad de instrucciones desde la base de comando en tierra, esto permite a los otros aviones escolta del "Ala de combate", volar con sus radares activos apagados, para no ser detectados por los radares enemigos.
Además de ser un avión biplaza para combate contra otros aviones caza, con las mismas funciones y performance de vuelo, de un caza de supremacía aérea en la versión de monoplaza, también puede realizar operaciones de penetración profunda dentro de territorio enemigo en forma independiente, para operar en misiones de bombardeo de precisión en todo tipo de clima, vuelo nocturno, ataque a tierra y ataque naval, con vuelos rasantes sobre el mar y comandar misiones de combate naval, comparables a las del bombardero francés Dassault-Breguet Super Étendard, que revolucionó el combate naval moderno en la guerra de las Malvinas y las operaciones polivalentes del caza Dassault Mirage 2000, que pueden atacar y defender, en la misma plataforma de vuelo.
Puede servir para misiones de entrenamiento de pilotos y guía de ataque, como un avión radar de alerta de batalla, que puede comandar una misión de combate sin la ayuda de la base de comando en tierra, para ataques a tierra volando bajo entre montañas y ataques navales con vuelos rasantes a nivel del mar; puede comandar misiones de patrulla, vigilancia costera, lucha contra el narcotráfico, contrabando, ataques a campamentos de terroristas con bombas guiadas, ataques a piratas en el mar y vuelo nocturno en todo tipo de clima. Puede transportar dos tanques de combustible bajo las alas y un misil naval tipo Exocet, bajo el fuselaje central y hasta tres tanques de combustible, uno bajo cada ala y uno bajo el fuselaje central, para aumentar su alcance en misiones de patrulla. Con las recientes mejoras instaladas en la nave, podrá continuar volando hasta el año 2020.
Versiones
Cheetah C
Versión diseñada a partir del caza IAI Kfir fabricado en forma independiente por Israel, con el "pack de sensores" de la nueva conversión Kfir C-10, como el radar Elta 2032. Eran el equivalente de la Fuerza Aérea de Sudáfrica SAAF, del nuevo IAI Kfir C-7. Aunque no es reconocido oficialmente, el avión es una copia del proyecto, del nuevo caza IAI Kfir 2000 que nunca se construyó en serie.
Se construyeron 38 Cheetah C, avión de combate polivalente, la variante más avanzada contando con un radar multimodo Elta 2032, el previsto originalmente para equipar al nuevo caza IAI Lavi que nunca se construyó en serie, una nueva computadora de misión Elbit y sistema de guerra electrónica Elisra.
El Cheetah C esta equipado con el nuevo motor turbofán Snecma Atar 9K-50 (construido bajo licencia y mejorado en Sudáfrica), equipado con una nueva sonda de reabastecimiento en vuelo y parabrisas de una sola pieza, para que el piloto pueda tener una mejor visibilidad, el mismo del caza francés Dassault Mirage 2000. Es necesario señalar que pese al embargo de armas contra el país, estos aviones fueron totalmente reconstruidos, utilizando al menos 45 células de fuselajes originales de los aviones IAI Kfir C2/TC2, suministradas por Israel.
Cheetah D
De diseño biplazas construidos con propósitos tácticos, como reemplazo de los bombarderos Buccaneer Mk50 en el rol de ataque nuclear, pueden transportar armas nucleares y misiles tácticos, misiles navales y armas de ataque a tierra. En total fueron reconstruidos 11 Cheetah D a partir de Mirage III DZ/D2Z. Los cinco biplazas restantes, fueron reconstruidos a partir de células originales del caza IAI Kfir, suministradas por Israel.

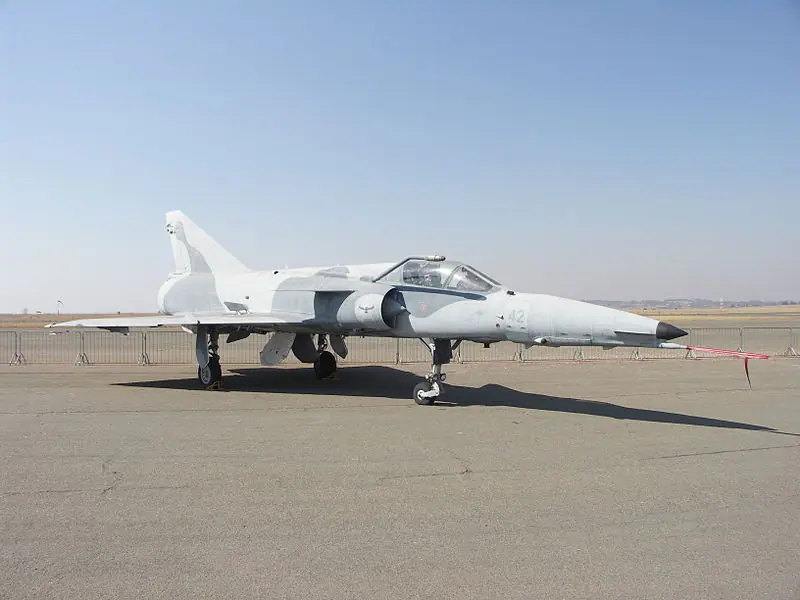

Chetaah E
Conversiones de Mirage III EZ , en un proceso similar al del caza Pantera chileno, y algunas conversiones colombianas. En esencia era un paquete de instalación de un sistema electrónico WDNS, equipo INS, radar Elta 2001 y demás equipos electrónicos desarrollados en Israel, para darle potenciales de ataque similares al nuevo caza Kfir C7.
Los 16 Cheetah E fueron construidos a partir del caza Mirage III EZ original. El Cheetah E entró en servicio en 1988, primero con la 89th CFS y posteriormente con el 5th Squadron, pero como se trataba de un modelo interino, fue retirado del servicio cinco años después en 1993.
Algunos de los Cheetah D y E, estaban propulsados por el motor turbofán Atar 9C-30. En uno de los aviones Cheetah D, se probó como aplicación de nueva tecnología, un nuevo motor turbofán Ruso Klimov SMR-95.
Cheetah R
(ex Mirage IIIR2Z). Un solo ejemplar para pruebas de nuevas tecnologías de vuelo y control de armas.
Usuarios
Actuales

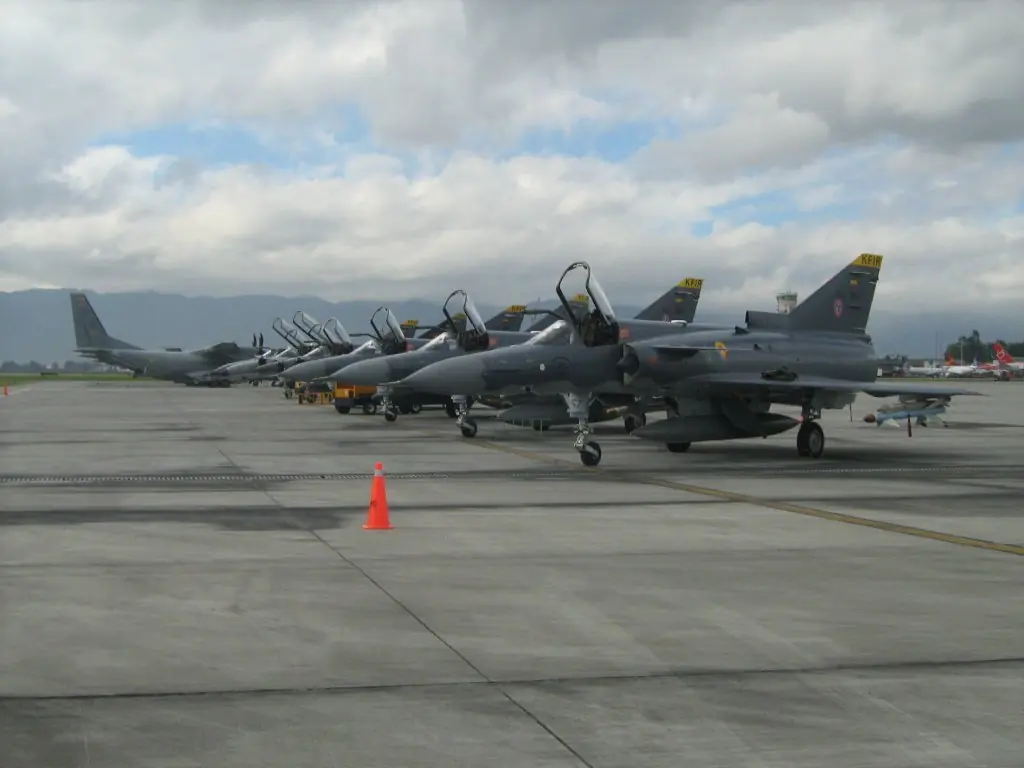

Ecuador
10 Unidades Cheetah C, de versión monoplaza y 2 Cheetah D, en la versión biplaza, en proceso de adquisición y entrega para el 14 de febrero de 2012.
Anteriores
Sudáfrica
Fabricante y principal operador, 60 unidades (38 del modelo C, 16 de cada uno de los modelos D y E). Las últimas unidades fueron dadas de baja del servicio operativo en 2008.
Chile
Llegaron a adquirir 5 unidades Cheetah E como fuente de repuestos para mantener operativa su flota de 12 cazas Mirage 5 Pantera.
Especificaciones
Tipo: caza monoplaza o biplaza.
Motor: turborreactor SNECMA Atar 09K50 con posquemador, con 7082 kN de empuje.
Velocidad máxima: 2.338 km/h a 12.000m. de altitud.
Techo Práctico: 17.000m.
Velocidad de crucero: 956 km/h a 10.000m. de altitud.
Armamento: dos cañones DEFA de 30mm y hasta 4000 kg de carga bélica externa, incluyendo misiles aire-aire Kukri y R-Darter,A-Darter, RAFAEL Derby entre otros, misiles aire-tierra AS.30, bombas de cada libre, bombas de racimo, bombas guiadas y cohetes. 1 misil MBDA Exocet AM-39 bajo el fuselaje central para ataque naval.
Peso: 6.600 kg.
Dimensiones: -envergadura: 8,22 m -longitud: 15,65 m -altura: 4,55 m -superficie alar: 34,80
