Misiles Superficie-Aire
Fuerzas Argentinas
Misil Superficie-Aire Tiger Cat (Origen Inglaterra)
Los misiles Tigercat eran la versión móvil del Sea Cat naval, este misil contaba con base en tierra con un sistema muy similar a su versión marina. El misil Tigercat fue diseñado por los Short Brothers. de Gran Bretaña.
Foto: Misiles superficie-aire Tiger Cat argentinos desplegados durante la guerra de Malvinas.
Los ensayos de disparos por el regimiento de la Royal Air Force comenzaron el 16 de noviembre de 1967. Según habia sido pedido para el regimiento de la Royal Air Force y la fuerza aérea iraní imperial, este sistema armamentístico se monta en dos acoplados remolcados por Land rover.Un acoplado lleva el lanzador tres misiles; el otro lleva el apuntador con su engranaje de vista óptica y del control. El sistema venia compuesto de un lanzador remolcado por una land rover que lleva una unidad del radar. El sistema se podia también desplegar como dos acoplados. Se basa en tres misiles sobre un remolque con su lanzador remolcado por Land Rover, y un segundo acoplado que lleva el equipo de extinción de incendios. El sistema básico es una versión dirigida de radio con una versión realzada usando un radar para la capacidad oculta y oscura del fuego.
Foto: Misil Tiger Cat mostrado en el Museo del ADA601.
El misil de Tigercat es un misil pequeño, subsónico accionado por un motor de dos etapas con el cohete de combustible sólido. Es dirigido en vuelo por cuatro barridos, alas en forma cruciforme dispuestas y estabilizados por cuatro pequeñas aletas de cola. Es dirigido por Command Line-Of-Sight (CLOS) vía un radio-acoplamiento; es decir los comandos de vuelo se transmiten a él de un operador alejado que usa una palanca de mando, con el misil y la blanco en vista.
Especificaciones del misil:
Peso: 68Kg
Altura: 1,48 m
Alcance: 500 a 5000 m
Detonación: proximidad
Guia: Línea de comandos de visión (CLOS) a través de un radio-enlace
Velocidad: Mach 0.8
Misil Superficie-Aire Roland (Origen Francia)
El Roland es un misil superficie-aire de corto alcance desarrollado por la división de misiles de las compañías francesas Aérospatiale y Matra (actualmente parte de MBDA/EADS). Se trata de un arma de comando semiautomático o automático (SACLOS/CLOS) por guía electro-óptica o radar, capaz de abatir blancos que vuelen a mach 1.5 o inferior a distancias de entre 500 m y 8 km y altitudes de entre 10 y 6.000 m. Posee un radar de búsqueda de pulso Doppler con un rango de 15-18 km detecta el objetivo, que a continuación se puede seguir ya sea por el radar de seguimiento o un rastreador óptico. El canal óptico normalmente se emplea sólo la luz del día contra un muy bajo nivel de objetivos o en un entorno de fuerte interferencia.El misil se suministra en un envase sellado que es también el tubo de lanzamiento. Cada lanzador lleva dos tubos lanzadores con 8 más en el interior del vehículo o vivienda con carga automática en 10 segundos.
Una arista poco conocida son las operaciones antiaéreas (AA), llevadas a cabo con el sistema misilístico Roland, que cobraron a las fuerzas británicas cuatro aviones derribados.Se trata de un sistema misilístico AA, de funcionamiento todo tiempo, contra aeronaves agresoras que vuelen a alturas medias y bajas con un alcance efectivo de 6.500 metros. El Roland puede disparar sus misiles de modo óptico con guiado manual o en forma radárica con guiado automático. La UF está compuesta por el radar de vigilancia, el radar de tiro, la mira óptica, dos brazos lanzamisiles, depósito de misiles, generador y una cabina de mandos operada por un jefe de pieza y un apuntador de modo óptico. El módulo de la UF está montado sobre un trailer y es remolcado por un tractor camión con un peso total de 20 toneladas, necesitando para su rodaje un camino asfaltado o consolidado.
El Roland en combate
Cerca de las 05.00 a.m. del día 1 de mayo, un avión AVRO Vulcan de la RAF efectúa el primer ataque aéreo sobre el Aeropuerto de Malvinas. Pocas horas más tarde son los Sea Harriers de la Royal Navy los que intentan averiar la pista, pero uno de ellos fue detectado por el radar del Roland y el sargento 1º Zelaya disparó un misil con seguimiento óptico con éxito, consiguiendo el primer derribo para la Sección. En este procedimiento, el radar enfoca la cámara optrónica hacia donde se aproxima el agresor. La imagen se presenta en una pantalla que tiene una cuadrícula movible mediante una esfera; con ella el apuntador guía al misil manteniendo al blanco dentro de esa cuadrícula.
El sistema Roland tuvo una alta tasa de disponibilidad durante el conflicto, de los 50 días que operó en Malvinas, la única UF se detuvo dos días por rotura del generador y otros cinco por fallas en el radar de tiro (se lo podía utilizar en forma óptica). Por lo general, cada 20 horas de uso se le realizaban tres horas de mantenimiento operativo y el personal afectado a su operación mantenía 16 horas de guardia y ocho de descanso. A este esfuerzo debe agregarse que cada dos días o luego de dispararse un misil, la UF era cambiada de posición para evitar su localización por el fuego naval enemigo. El Roland y los cañones de 155 mm fueron los blancos más buscados por los británicos sobre las islas.
Especificaciones del misil:
Peso: 66’5 kg (Roland 2)
Alto: 2,4 m
Alcance: 500 a 6300 m
Detonación: Con espoleta de proximidad, radio letal 6m
Guia: Rastreo de radar, electro-óptica
Velocidad: Mach 1.6
Fuerzas Británicas
Misil Superficie-Aire Sea Cat (Origen Inglaterra)
Misil Superficie-Aire Sea Cat era un misil de corto alcance, fabricado en 1962 por la empresa Británica Short Brothers la misma que diera origen al misil Tiger Cat terrestre.Fue diseñado para batir blancos aéreos a baja altura. Sea Cat era un pequeño misil, subsónico impulsado por un motor de dos etapas de cohetes de combustible sólido. Está dirigido en vuelo de cuatro alas en flecha, cruciforme arreglado y era estabilizado por cuatro aletas en la cola. Era guiado por línea de comandos de visión (CLOS) a través de un radio-enlace, es decir, comandos de vuelo que se transmiten a partir de un operador remoto tanto con el misil y el objetivo a la vista.
Foto: Misil SAM Sea Cat siendo lanzado desde el HMS Intrepid.Guerra de Malvinas 1982.
Foto: Operadores del Sea Cat de un buque británico, utilizando los comandos guia del misil, Guerra de Malvinas 1982.
Foto: Misiles Sea Cat sobre un buque británico en San Carlos , Guerra de Malvinas 1982.
Foto: Misiles Sea Cat perteneciente a la fragata HMS Argonaut, Guerra de Malvinas 1982.

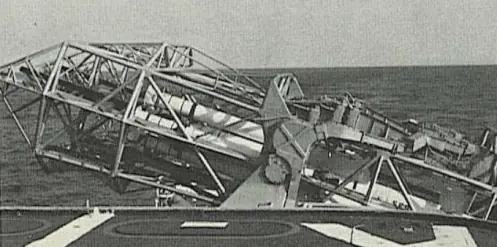

Misil Superficie-Aire Sea Slug MK2 (Origen Inglaterra)

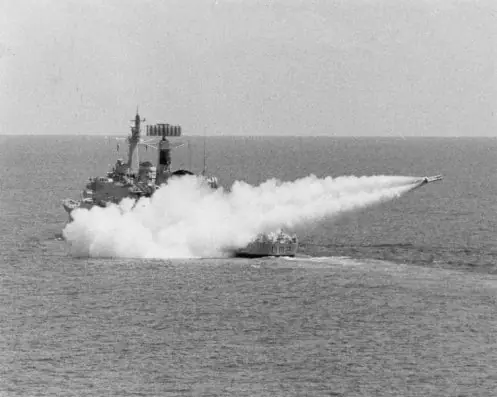

Sea Slug era una primera generación de misiles tierra-aire de misiles diseñados por Armstrong Whitworth (parte del grupo Hawker Siddeley ) para su uso por la Marina Real . Entró en servicio operacional en la década de 1960 y todavía estaba en uso en el momento de la Guerra de las Malvinas.Sea Slug pretendia involucrar a los objetivos de alto vuelo como aviones de reconocimiento o bombarderos.
El misil tenía cuatro cohetes envolventes aceleradores que se separan después del lanzamiento. Luego de la separación, el motor principal es encendido para ir hacia el objetivo. Los impulsores estaban alrededor de la nariz en vez de llevarlos en la cola pero transportaba una letal carga de 91 kg de explosivo.
Tenia tres modos de vuelo:
Orientación fue por radar de escalamiento de Haz, el rayo era proporcionado por el control de fuego radar Tipo 901 .
LOSBR (línea de visión, escalamiento de Haz).
La Guía de Escalamiento de Haz es parecida a la Guía de Comando en lo referente a la línea de detección entre el objetivo y el Radar de seguimiento, excepto que el sistema de guía del misil está diseñado para buscar y seguir el centro de un haz de ondas de guía automáticamente, sin ninguna instrucción específica de corrección desde la plataforma lanzadora. El Haz de Guía es provisto por un Radar de Seguimiento de Objetivo basado en tierra, que “ilumina” la dirección del vuelo del objetivo. Al igual los sistemas de Guía de Comando, los sistemas de misiles antiaéreos por Escalamiento de Haz no están limitados a las horas de luz o a las condiciones de buen tiempo.Uno de los problemas de los sistemas de Escalamiento de Haz, así como los de Comando, es que el misil Tierra-Aire debe tener gran maniobrabilidad para interceptar un objetivo evasivo. A medida de que se aproximan a un objetivo, los misiles de escalamiento de haz generalmente deben ajustar sus giros para continuar el ritmo de ascensión contra el objetivo. A altas velocidades, estos giros pueden exceder la capacidad del misil.
CASWTD (Constant Angle of Sight With Terminal Dive) picado terminal sobre un blanco a baja altura.
MICAWBER (Missile In Constant Altitude While Beam Riding) usado para lanzamiento contra blancos de superficie.Este modo sufrió de problemas asociados con la superficie del agua que refleja el rayo orientador.
Durante la Guerra de las Malvinas Sea Slug fue lanzado sólo una vez contra un objetivo avión, por HMS Antrim , y no pudo golperlo. Esto no es sorprendente, ya que la Royal Navy lo consideraba un sistema obsoleto y los ataques de bajo nivel con experiencia estaban fuera de la capacidad operativa del misil. Sin embargo, se volvió a disparar, esta vez contra un radar argentino en aeródromo de Stanley que la Real Fuerza Aérea no había podido destruir. Durante un bombardeo de la orilla el HMS Glamorgan triangula la última posición conocida del radar con la ESM y dispara un Sea Slug.
Especificaciones del misil:
Peso: 2,384 Kg
Alcance: 32,000m
Guia: línea de visión, escalamiento de Haz
Detonación: espoleta de proximidad
Velocidad: Mk.1; 685 mph (1,102 km/h) Mk.2; 1,370 mph (2,200 km/h
Misil Superficie-Aire Rapier (Origen Inglaterra)
Rapier es un misil británico tierra-aire desarrollado para el ejército británico y la Royal Air Force. Entró en servicio en 1971, reemplazó a todas las otras armas antiaéreas en servicio en el Ejército, se usan contra objetivos de más largo alcance y de mayor altitud.
El Rapier original tomó la forma de un lanzador de ruedas con cuatro misiles, una unidad de seguimiento óptico, un generador y un remolque El lanzador se compone de una gran unidad cilíndrica con dos misiles a cada lado, el plato de radar de vigilancia y ” amigo de identificación o enemigo “(IFF) bajo una cúpula en la parte superior, el equipo de orientación y transmisor de radar y la electrónica del receptor en la parte inferior, y una antena parabólica importante para el envío de comandos de orientación para los misiles en la parte delantera.
La unidad de seguimiento óptico:
Se compone de una sección estacionaria inferior y una sección rotativa superior. Las cámaras bajas sección de control de los mandos, mientras que la sección superior de las ópticas de seguimiento. El sistema óptico del operador es un telescopio modificado que contiene un prisma Dove para evitar que la imagen tenga ‘derrocamiento’. Este sistema significa que, a diferencia de un periscopio , el operador no tiene que desplazarse para realizar el seguimiento del objetivo.

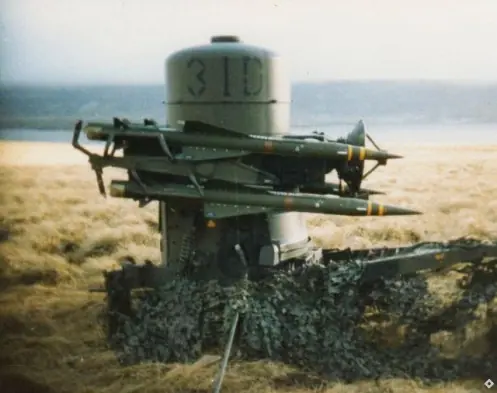

Foto: Esta versión puede contener hasta 4 misiles a la vez, con el radar de búsqueda principal de formar parte de la Unidad de Launcher (gran cúpula redonda en la parte superior, centro). El operador se sentaba a pocos metros del lanzador, mirando bien la unidad óptica que está vinculado al lanzador por un cable largo, y el operador ve con la unidad óptica, el seguimiento del misil hasta el objetivo debe utilizar esta unidad óptica.
El rapier primitivo utilizaba el Sistema de visión de guia (SACLOS)
SACLOS (Acrónimo para Semi-Automatic Command to Line-Of-Sight) es un método de guía de misiles de segunda generación.En el SACLOS, el operador debe apuntar continuamente un aparato al objetivo mientras el misil se halla en vuelo. Un equipo electrónico en el aparato óptico entonces guía el misil hacia su objetivo. SACLOS guiados por cable y por Radio. El aparato óptico puede calcular una diferencia angular en la dirección desde la posición del misil al lugar que ocupa su objetivo. Entonces puede dar instrucciones electrónica al misil que corrigen su trayectoria para que vuele en linea recta desde el aparato óptico hacia el objetivo.Estas instrucciones son mandadas por una conexión de radio o cable. Las conexiones por radio tienen la desventaja de ser interferibles, mientras que las conexiones de cable tienen la desventaja de estar limitadas a la longitud del cable.

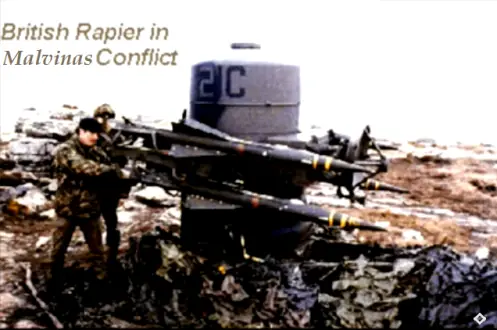

En abril de 1982, el Rapier original fue desplegado durante la Guerra de las Malvinas, cuando la batería T de la 12 ª Regimiento de Artillería Real se unió a tres Brigada de Comandos, como parte de la Fuerza de Tareas las Malvinas, la batería aterriza en San Carlos el 21 de mayo. Los misiles rapier fueron muy ineficaces, también sufrieron las inclemencias del clima, un análisis posterior a la guerra, lo que indica tan sólo cuatro aviones enemigos impactados. Sólo un avión argentino, un Dagger de la FAA Grupo 6, puedo ser realmente confirmada, cuando las aeronaves Teniente Bernhardt fue impactada el 29 de mayo de 1982. Los otros tres, un Skyhawk A-4B de la FAA Grupo 5 el 23 de mayo y dos A-4C Skyhawk de la FAA Grupo 4, el 24 de mayo y 25 de mayo de 1982, los británicos desesperados tra los sopresivos ataques de la FAA, les dispararon con todo lo que tenían; misiles Sea Wolf , Sea Cat, Sea Slug , Blowpipe y hasta con misiles MILAN, y todo tipo de armas pequeñas.Los principales problemas que tuvieron fue la falta de rango, y la decisión de no integrar una espoleta de proximidad, un atributo que se exige al operador para golpear la aeronave objetivo directamente con el misil. Rapier también sufrió problemas con el sistema IFF (Identificador amigo-enemigo) sufrió la interferencia con el radar de RN. Además de sufrir las acciones del clima crudo de las islas y serios problemas con el salitre marino.
Especificaciones del misil:
Motor: cohete de combustible sólido.
Cabeza de combate: Explosiva de fragmentación.
Rango operacional: 400 a 6.800Mts
Guia: SACLOS
Peso: 45kg
Velocidad: Mach 2.5
Lanzamiento: vehículo o remolque.

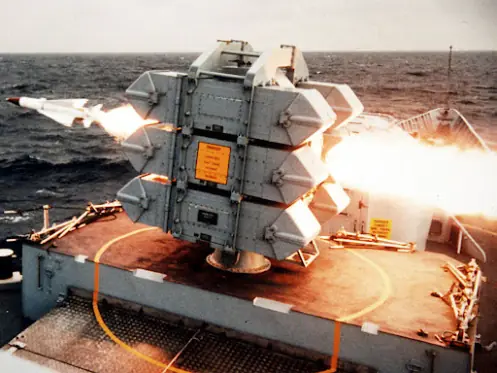

Misil Sea Wolf superficie-aire (Origen Inglaterra)
Sea Wolf es un sistema naval del misil teledirigido diseñado y construido por el BAC, para más tarde convertirse en British Aerospace (BAe) Dinámica (ahora MBDA). Se trata de un sistema automatizado de defensa puntual sistema de armas diseñado como una última línea de defensa contra misiles antibuque que utilizan el Sea-skimming (Rozando mar es una técnica de muchos misiles anti-buque utiliza para evitar la detección por radar e infrarrojos en su enfoque.) y aeronaves. La Royal Navy ha enviado dos versiones, la GWS-25 Convencional Sea Wolf (CLSW).
El sistema fue desarrollado por la British Aircraft Corporation (BAC) de un requerimiento de 1964 para un reemplazo para el viejo sistema de misiles Sea Cat para dar protección contra buques de guerra, pequeños misiles anti-buques y aeronaves. El contrato fue adjudicado en 1967 a BAC, Vickers y Aerojet Bristol. Las pruebas se prolongaron desde 1970 hasta 1977, con ensayos sobre fragatas clase Leander modificadas, HMS Penélope, a partir de 1976. Durante las pruebas del misil dio rendimiento impresionante, con éxito interceptando un proyectil de 114 mm. El primer, en forma de GWS-25, estaba en la fragata Tipo 22 (2 sistemas) y posteriormente modificados fragatas clase Leander (1 sistema) en a seis , cargando manualmente. Finalmente entra en servicio activo en la Royal Navy en 1979, pero sería utilizado en combate durante la guerra de Malvinas en 1982.
Algunas Fragatas que utilizaban este misil; Fragata Tipe 22 HMS Brilliant (Fuera de Combate), Fragata tipo 22 HMS Broadsword (Fuera de combate).
Rastreo del objetivo.

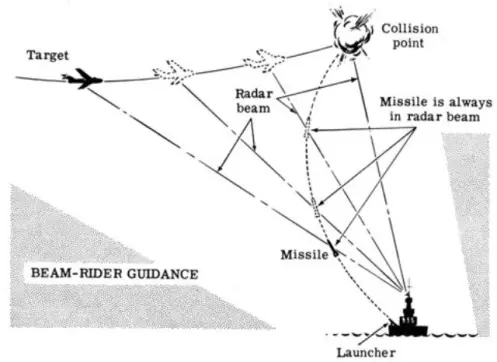

Basicamente es un misil de guia ACLOS (beam-rider), que requiere del radar de control de tiro del buque para guiarlo hacia el blanco via dos antenas RF en la parte posterior del misil. Este tipo de guia lo hace virtualmente inmune a CME’s. Cuando el bloqueo se ha logrado con el rastreador, una ronda de misil es disparada, y es seguido por un par de faros de radio en la cola del misil. El sistema de buque a bordo mide constantemente la diferencia de ángulo entre el objetivo y el misil y emitiendo los comandos de orientación pertinentes para el misil a través de un comando automático de línea de visión (ACLOS) dispositivo de transmisión en un enlace de microondas y el control de las aletas traseras del misil.Es posible para un rastreador único para controlar una salva de dos misiles.El sistema de guía radar y circuito cerrado de televisión fueron desarrollados por radar Marconi en el Great Baddow, Essex.
Durante la Guerra de las Malvinas
El Sea Wolf estuvo presente a bordo del HMS Brilliant y HMS Broadsword. Como único misil moderno de la Armada Real de defensa puntual en ese momento, las dos fragatas Tipo 22 equipados así fueron asignados “portero” deberes, para proporcionar defensa antiaérea cercana. Sea Wolf estuvo a la altura de las expectativas y un buen desempeño en combate.En un intento de superar la deficiencia defensa aérea sufrida luego de la pérdida del HMS Sheffield, una nueva táctica fue ideada, que vio a los dos fragatas Tipo 22 cada uno asociado con uno de los dos restantes de tipo 42 destructores, Estos fueron desplegados junto a cierta distancia de la flota principal, cubriendo posibles vías de ataque, en un intento de atrapar aviones atacantes en una “trampa de misiles” . El 12 de mayo de 1982, el HMS Brilliant y Glasgow fueron combinados. Los barcos fueron atacados por un vuelo de cuatro A-4 Skyhawk argentinos. el HMS Brilliant fue capaz de derribar dos de ellos y causar que el tercero choque con las olas al intentar evitar el misil.Una segunda oleada de aviones atacaron durante una falla del sistema de misiles, lo que llevó a Glasgow sufrir graves daños.HMS Broadsword sin embargo no pudo defender con éxito el HMS Coventry cuando la pareja fue atacada el 25 de mayo.Un último avión de combate con un movimiento evasivo, cruzó delante de Broadsword y rompiendo la trampa del misil Sea Wolf. El misil Sea Wolf también sufría de problemas con un error de hardware que causan lanzamientos fallidos, tambien recibieron daño por las condiciones marítimas extremas, todo esto sumado a que los aviones argentinos volaban a baja altitud y tácticas de golpe y escape.
Especificaciones del misil:
Peso: 82 Kg
Largo: 1,9m
Detonación: Proximidad o contacto
Velocidad: Mach 3 (3.675 kmh)
Sistema de guia: Comando automático, linea de visión
Misil Superficie-Aire y MAR-MAR Sea Dart Mk30 (Origen Inglaterra)
El Sea Dart es un misil de dos etapas, de 4,4 m de largo y un peso de 550 kg. Fue fabricado por Hawker Siddeley Dynamics y producido desde 1977 por British Aerospace (BAe).Formaba parte del armamento principal de los destructores Tipo 42 (en servicio en la Marina Real Británica y la Armada Argentina).Era lanzando usando un cohete propulsor complementario de combustible sólido que lo acelera hasta la velocidad supersónica necesaria para operar autónomamente con su motor de crucero, un ramjet Rolls-Royce (Bristol Aerojet) alimentado de queroseno. Le proporciona una velocidad superior a 2,5 Mach y a diferencia de otros modelos, el motor permanece encendido durante todo el vuelo, permitiendo una óptima maniobrabilidad en su fase final en largas distancias. Es capaz de alcanzar objetivos a más de 30 millas náuticas (56 km) y a altitudes superiores a los 10.000 metros.
Foto: El destructor HMS Coventry dispara un misil Sea Dart contra un avión argentino.
Foto: HMS Exeter dispara un misil Sea Dart desde las aguas de San Carlos.
Nota: Los buques británicos equipados con este misil fueron el destructor tipo 42 HMS Sheffield (Hundido), Destructor tipo 42 HMS Coventry (Hundido) y el portaaviones HMS Invencible.(Tocado), destructor tipo 42 HMS Cardiff, destructor tipo 42 HMS Exeter, destructor tipo 42 HMS Glasgow (fuera de combate).
Los misiles Sea Dart fueron ampliamente utilizados durante la Guerra de las Malvinas (1982) con siete derribos confirmados (más un helicóptero británico Aérospatiale Gazelle abatido por fuego amigo). Uno de ellos fue contra un Learjet de reconocimiento a gran altitud más allá de las especificaciones técnicas. Otro se cobró un bombardero argentino Canberra que volaba a alta cota. Los demás derribos fueron contra objetivos en altitudes inferiores. El efecto principal del Sea Dart en el teatro de operaciones fue la negación del espacio aéreo superior a aeronaves enemigas. Este aspecto fue de suma importancia para los británicos, dado que los aviones argentinos, como los Mirage, obtenían prestaciones superiores en cotas altas a diferencia de los subsónicos Sea Harrier. Los derribos confirmados de aeronaves argentinas por este misil fueron dos A-4 Skyhawk, un Aérospatiale Puma, un Electric Canberra y un Learjet.
Especificaciones del misil:
Peso: 550Kg
Largo: 4,4m
Alcance: 74km
Guia: radar semiactivo iluminado por radar Type 909
Detonación: Espoleta de proximidad
Velocidad: 2.0 Mach
