Espero Que Disfruten Del Post, Tiene Muchas Fotos e Información
Especificaciones
Características generales:
Tripulación: 1 piloto (2 en la versión de entrenamiento)
Longitud: 15,96 m
Envergadura: 10,95 m
Altura: 5,28 m
Superficie alar: 50 m²
Peso vacío: 11.000 kg
Peso cargado: 15.550 kg
Peso máximo al despegue: 23.500 kg
Planta motriz: 2× turbofán Eurojet EJ200.
Empuje normal: 60,1 kN (6 123 kilogramos fuerza) de empuje cada uno.
Empuje con postquemador: 89,9 kN (9 163 kilogramos fuerza) de empuje cada uno.
Velocidad Máxima: 2.450 km/h (Mach 2)
El Eurofighter Typhoon es considerado el mejor avión caza o de guerra del mundo. El Eurofighter Typhoon es un caza polivalente, bimotor y de gran maniobrabilidad diseñado y construido por el consorcio de empresas europeas Eurofighter GmbH, creado en 1983 y compuesto por las compañías EADS, BAE Systems y Alenia Aeronautica. Realizó su primer vuelo el 27 de marzo de 1994, entrando en servicio el 8 de abril de 2003 en Alemania. Se diseñó pensando en que su combinación de agilidad, capacidades furtivas y sistemas de aviación avanzados lo categorizaran como uno de los mejores cazas en servicio actualmente.

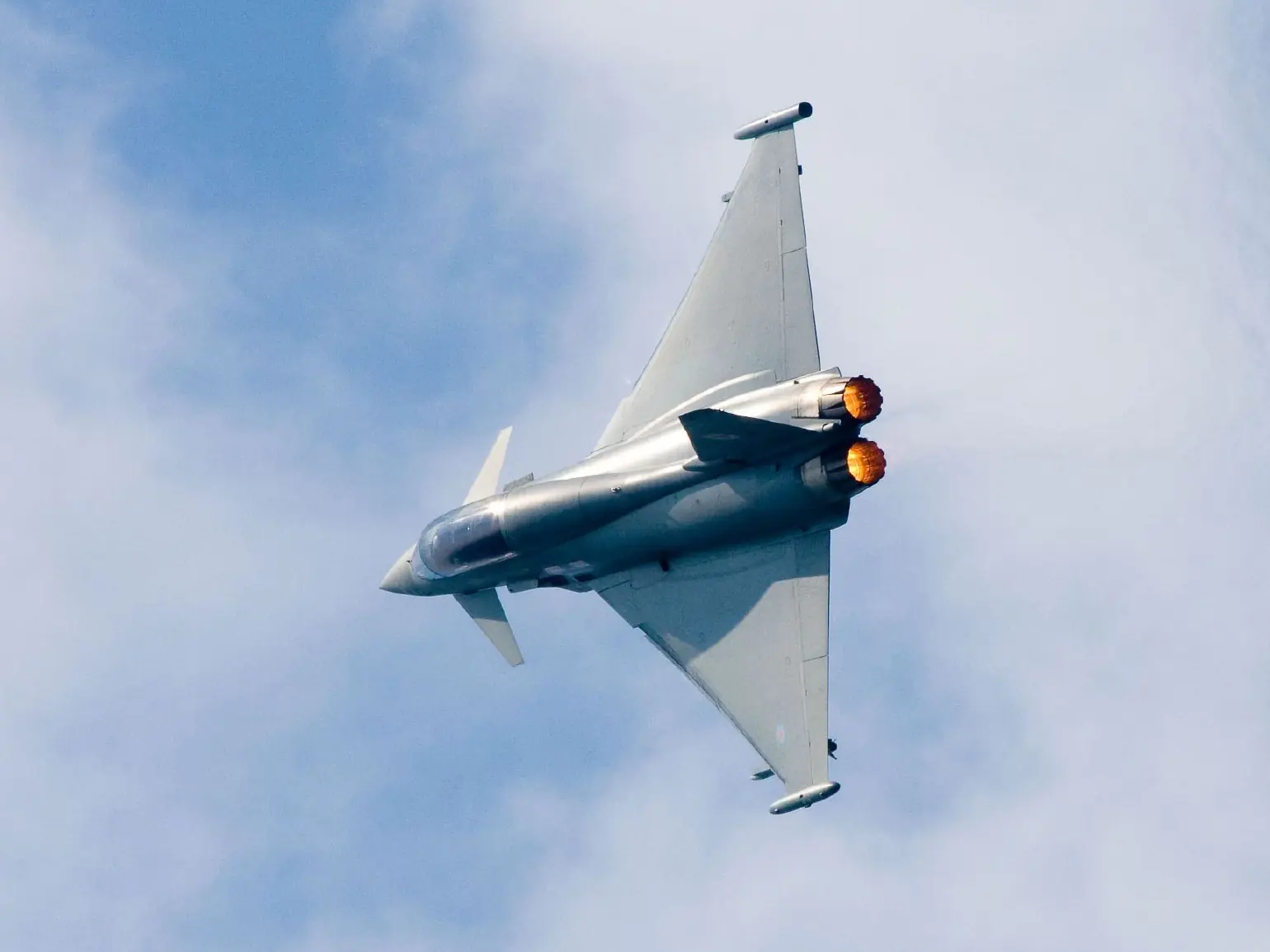

Eurofighter Typhoon
Las características del Typhoon son una buena muestra de su desarrollo. La célula del Typhoon fue diseñada de manera que fuera inestable en vuelo (con canards y ala delta truncada), lo que le proporciona una gran maniobrabilidad. Para solventar el problema de la inestabilidad se recurre a un sistema de control de vuelo cuádruple redundante Fly-by-wire.
En los virajes mantiene la energía perfectamente al disponer de una relación empuje a peso de 1,15, además de que los motores EJ200 le permiten volar en régimen de supercrucero (capacidad de volar a velocidades supersónicas sin utilizar postquemadores). La empresa española ITP, (Industria de Turbopropulsores, S.A.) está desarrollando un sistema de tobera orientable que permitiría al Typhoon tener empuje vectorial. Las pruebas de dichas toberas realizadas con los motores EJ200 han sido exitosas y sólo depende de las voluntades de los gobiernos para equipar a los aparatos con éstas, ya que el sistema de control de vuelo (FCS por sus siglas en inglés) del Eurofighter ya está preparado para recibirlas.

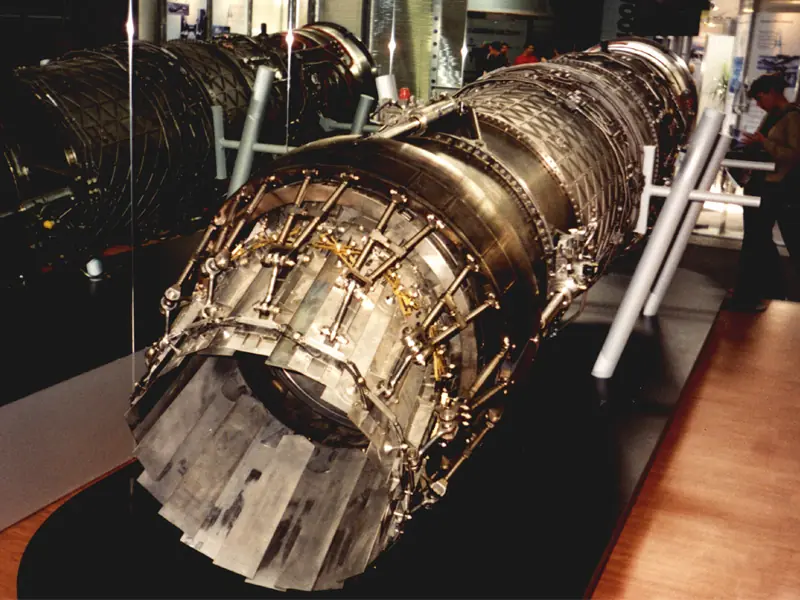

Motor EJ200 del Eurofighter Typhoon
El avión está fabricado en gran parte por compuestos como la fibra de vidrio o la fibra de carbono, que proporcionan mayor rigidez estructural a la célula, lo que le permite realizar maniobras con valores de fuerza G muy altos. El asiento eyectable es del tipo Cero-Cero, construido por el fabricante Martin Baker, y es capaz de eyecciones a más de 600 nudos de velocidad (aproximadamente 1.100 km/h). No se descarta tampoco la adopción de tanques de combustible conformables (CFT por sus siglas en inglés) en la fase 3 de producción, lo que le proporcionaría una mayor autonomía de vuelo, aunque esto obligaría al Eurofighter a portar menos armamento. En las primeras fases de diseño se consideró la posibilidad de usar doble deriva, aunque posteriormente se desechó por la mayor fuerza estructural que presenta la deriva única. A pesar de no buscar características de baja detectabilidad como requerimiento, como sí lo ha hecho el F-22 Raptor, el Typhoon tiene su forma bien cuidada para tratar de ser lo menos detectable posible a la iluminación del radar.
Estructura y aviónica
En la construcción del Typhoon se hace uso intensivo de materiales compuestos, que son resistentes y ligeros y logran que el avión tenga un peso reducido. Su superficie estructural está hecha en un 82% de estos materiales, que consisten en un 70% de compuestos de fibra de carbono y un 12% de compuestos de fibra de vidrio. En otra palabras, el metal solamente representa un 15% de los materiales usados en la construcción del avión, siendo en este caso aleaciones ligeras y titanio. Estos materiales ofrecen una vida útil estimada de 6.000 horas de vuelo.
Este caza se caracteriza por su gran agilidad tanto en vuelo supersónico como a bajas velocidades gracias a su diseño delta/canard. Este diseño es inestable en vuelo por naturaleza y ha sido diseñado así para garantizar su alta maniobrabilidad. Por ello dispone de un sistema de control de vuelo "fly-by-wire" completamente digital de cuádruple redundancia encargado de proporcionarle la estabilidad artificial, este sistema corrige automáticamente las maniobras del piloto de forma que no pueda llevar el avión fuera de los límites de seguridad ya que el control manual por sí solo no podría compensar la inestabilidad inherente. De igual modo, en casos de desorientación, el sistema recupera automáticamente una posición estable del avión.
En el Eurofighter el control de cabeceo es proporcionado por la operación simétrica de los planos delanteros y de los alerones-aleta (flaperons) de las alas. El control de alabeo es conseguido principalmente mediante el uso diferencial de los alerones-aleta de las alas. Y el control de guiñada es proporcionado por el timón del estabilizador vertical. Las superficies de control son movidas por medio de dos sistemas hidráulicos independientes, los cuales también accionan otros componentes del avión, como la cúpula de la cabina, los frenos y el tren de aterrizaje.
La navegación es llevada a cabo al mismo tiempo por sistema de posicionamiento global (GPS) y un sistema de navegación inercial (INS), y puede utilizar un sistema de aterrizaje por instrumentos (ILS) para aterrizar con mal tiempo.

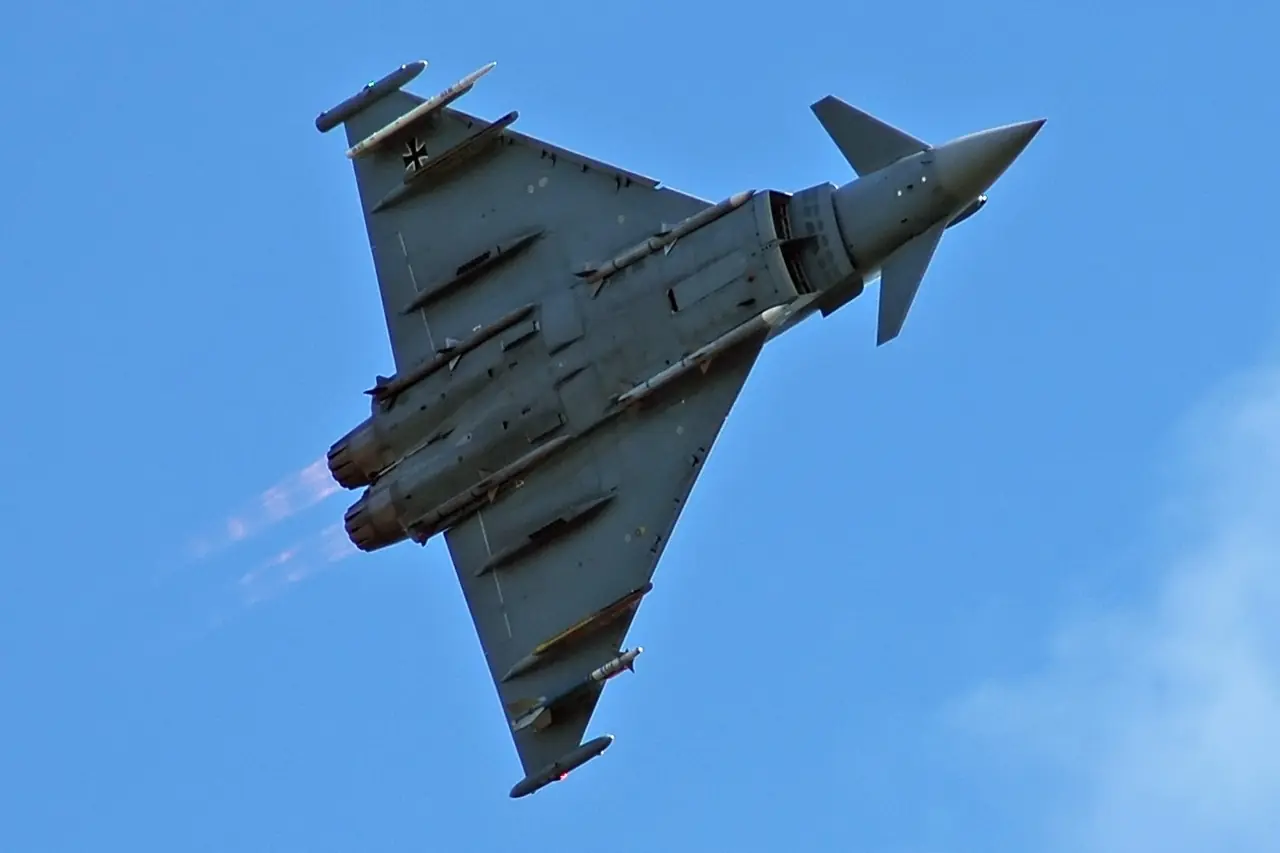

Eurofighter Typhoon Alemán Desde Abajo
Cabina
El Eurofighter Typhoon cuenta con una cabina de “cristal” sin ningún instrumento convencional, es decir, toda la información se muestra en pantallas planas. En ella incluye tres pantallas multifunción (MHDDs; Multi-function Head Down Displays) a color que pueden ser manipuladas mediante las teclas que rodean cada pantalla, con un cursor XY, o bien mediante órdenes de voz (DVI, Direct Voice Input). Dispone de una pantalla de visualización frontal (HUD) con infrarrojo de barrido frontal (FLIR), modo de control tipo voz + manos en mando de gases y palanca de control (Voice+HOTAS), sistema de simbología montado en casco (HMSS) (conocido por los pilotos de prueba como 'el sombrero eléctrico'), sistema de distribución de información multiplicación (MIDS), un servicio de entrada de información manual (MDEF, Manual Data Entry Facility) ubicado en la parte izquierda del panel y un sistema de alertas de la aeronave completamente integrado con un panel de alertas dedicado (DWP, Dedicated Warnings Panel). Los instrumentos de vuelo de reserva, iluminados por LEDs, están situados en la parte derecha del panel.
El tripulante pilota el avión por medio de una palanca de control central y una palanca de gas del motor en el lado izquierdo. Para escapar de la cabina en caso de emergencia utiliza el asiento eyectable Martin-Baker Mk.16A, propulsado por dos motores cohete.
Cabina y Panel de Mandos del Eurofighter Typhoon

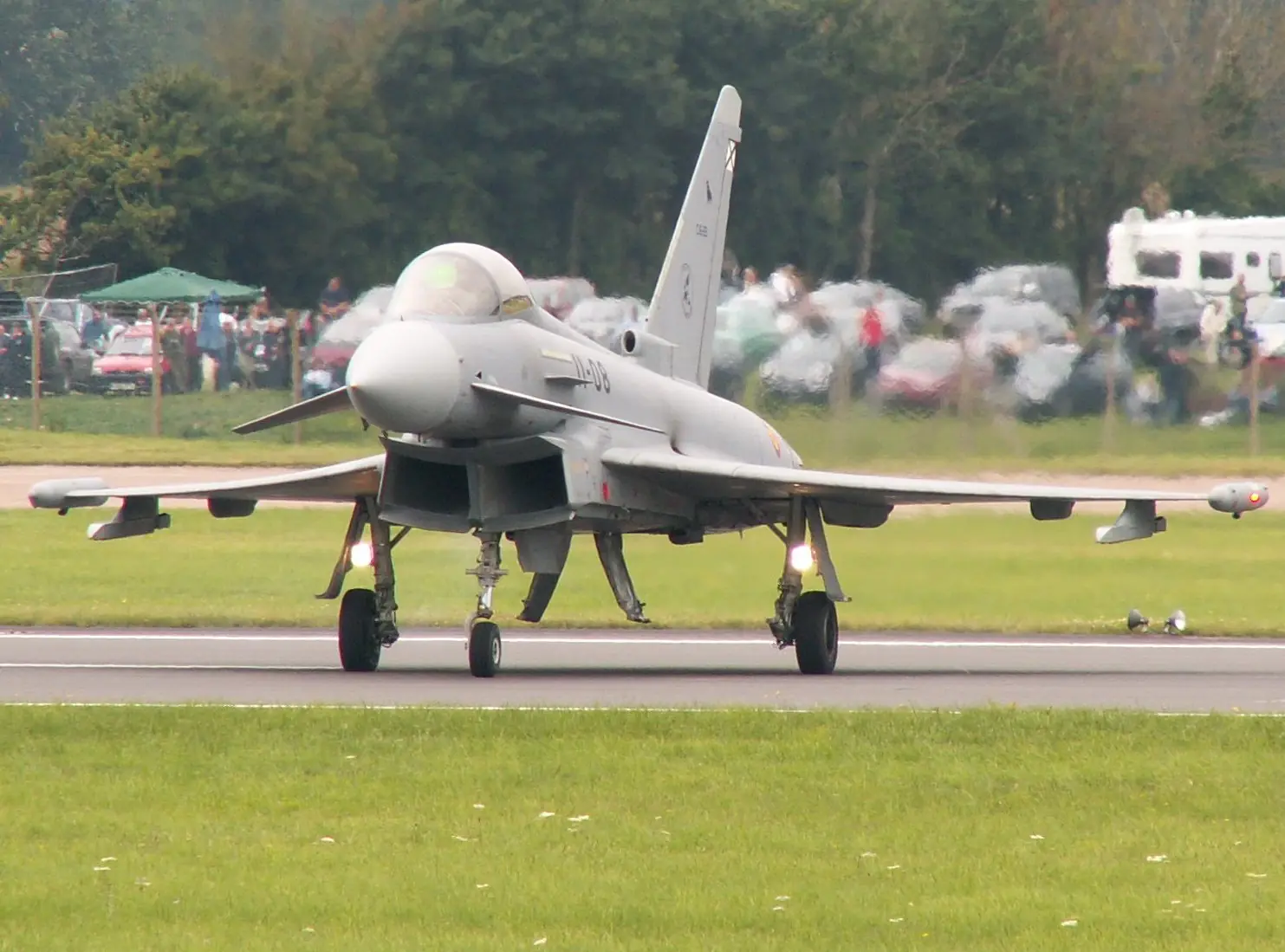

Sistemas de armas
El armamento interno del Typhoon consiste en un cañón automático Mauser BK-27, de calibre 27 mm, que tiene una cadencia de tiro de 1.700 disparos por minuto. Está ubicado en el encastre alar derecho del avión y dispone de una munición de 150 proyectiles.
En el exterior dispone de hasta 13 puntos de anclaje, de los que 5 están en el fuselaje y 8 bajo las alas. En estos soportes puede cargar una gran variedad de armamento lanzable aire-aire y aire-tierra, además de un máximo de 3 depósitos de combustible externos (de 1.000 o 2.000 litros) y contenedores (pods) como el designador de objetivos LITENING.
Armamento Lanzable:
Aire-Aire:
Misiles de corto alcance: AIM-9L Sidewinder, AIM-132 ASRAAM, IRIS-T.
Misiles de medio y largo alcance: AIM-120 AMRAAM, El futuro MBDA Meteor.
Aire-Tierra:
Misiles antibuque: AGM-84 Harpoon, Penguin.
Misiles antirradiación: AGM-88 HARM, MBDA ALARM, El futuro AGM Armiger.
Misiles para apoyo aéreo cercano: AGM-65 Maverick, Brimstone.
Misiles de crucero: Storm Shadow, Taurus KEPD 350.
Bombas guiadas: Paveway II: GBU-10, GBU-16 y GBU-48, Paveway III: GBU-24 y BPG-2000, JDAM, Las futuras HOPE/HOSBO.
Bombas de caída libre: De las clases 500, 1.000 y 2.000 libras.
Esta amplia gama de armamento se puede combinar en el caza de numerosas formas, ya sea para ataque marítimo, para apoyo aéreo cercano o para la destrucción de defensas aéreas, entre tantas otras.

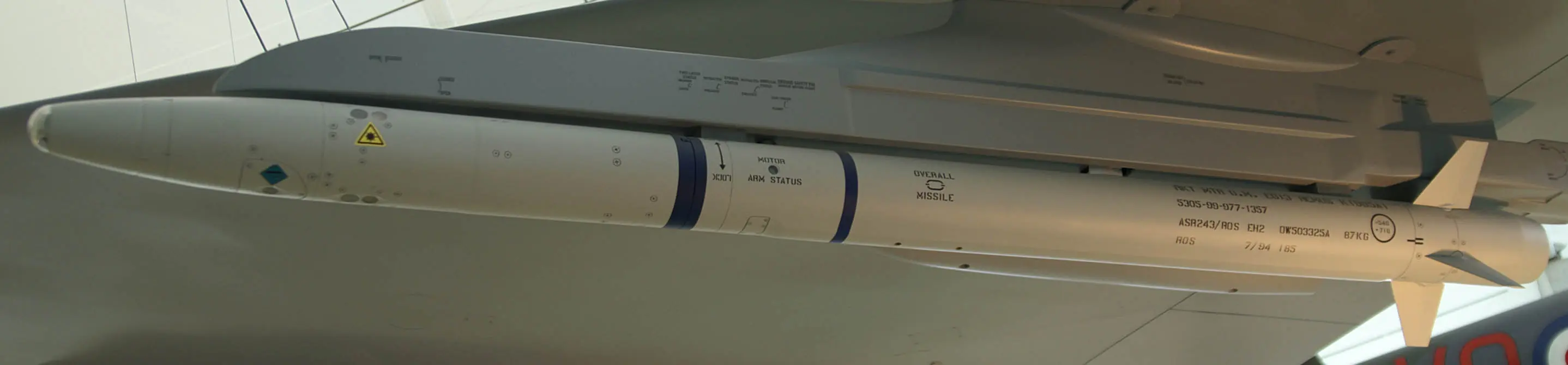

Misil AIM-132 ASRAAM

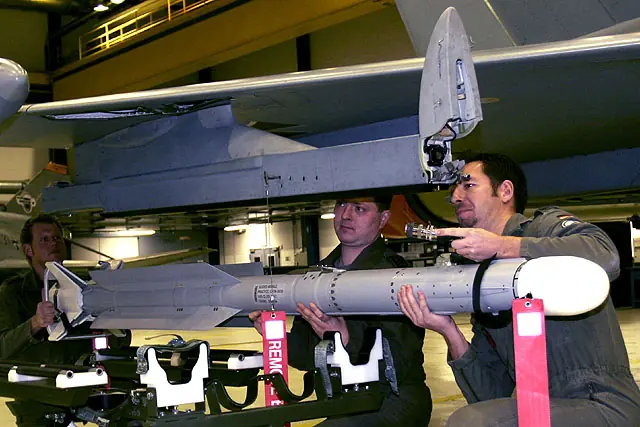

Misil IRIS-T siendo colocado

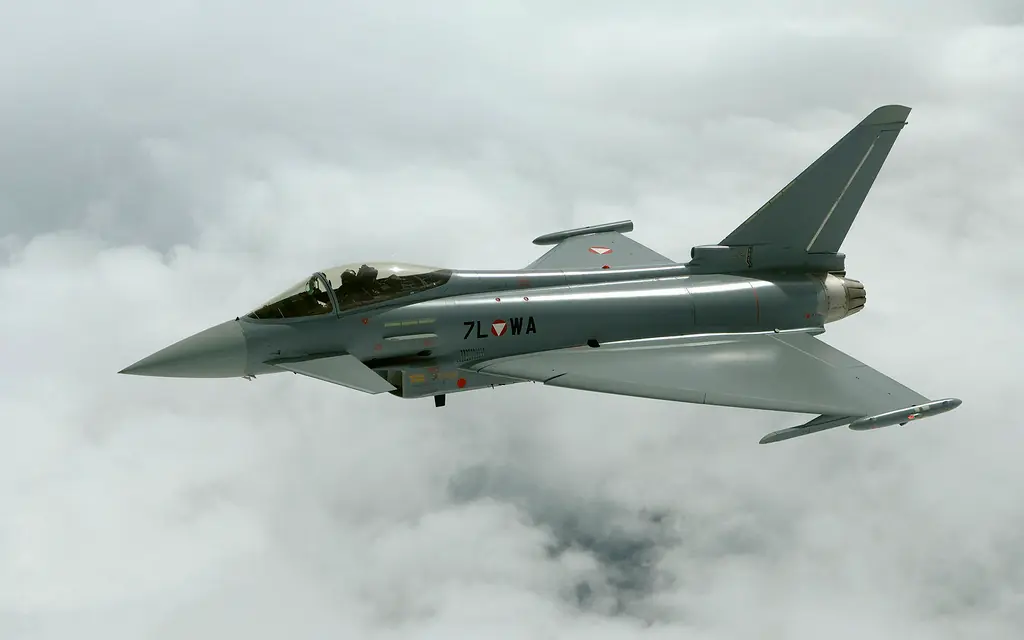

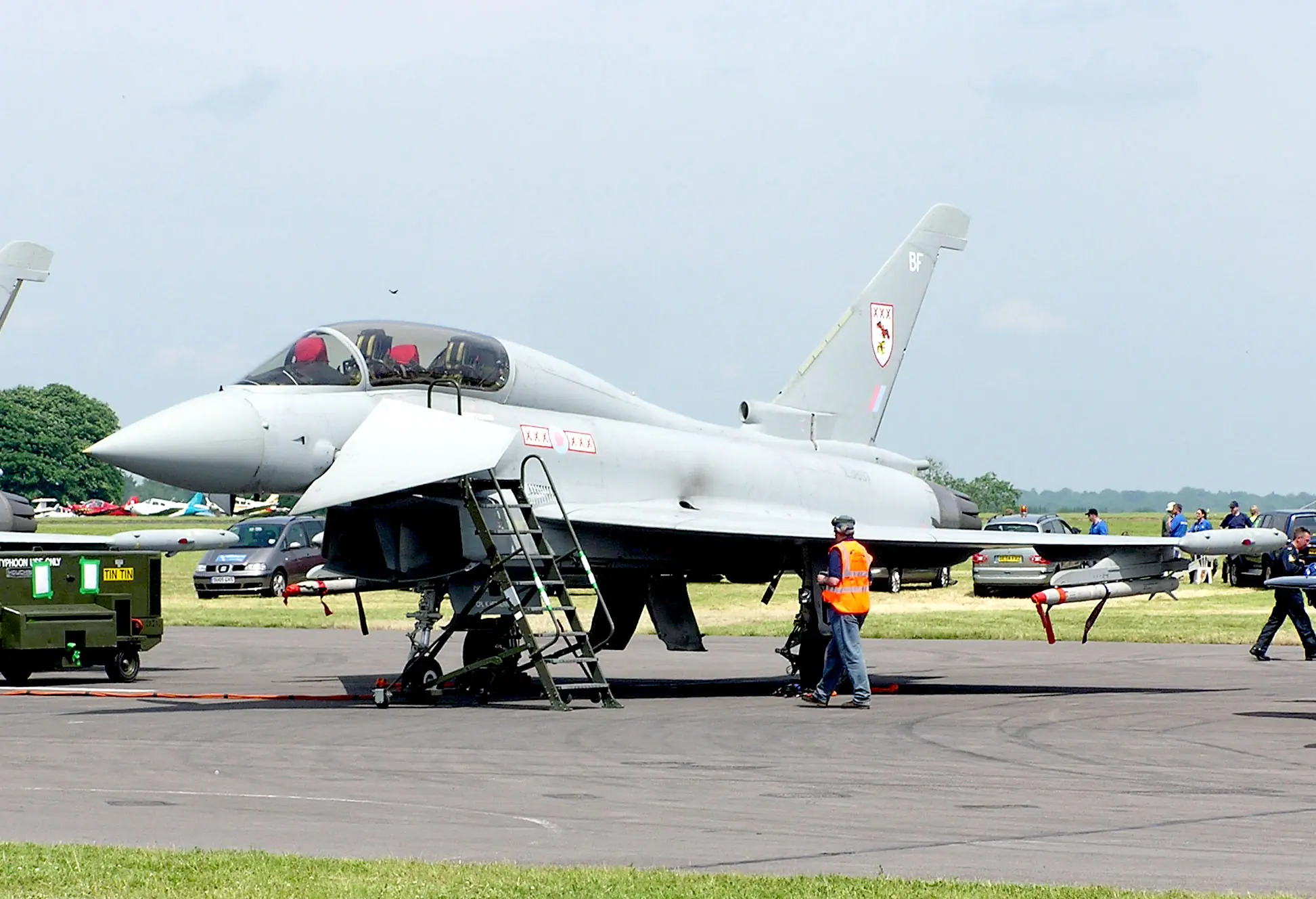

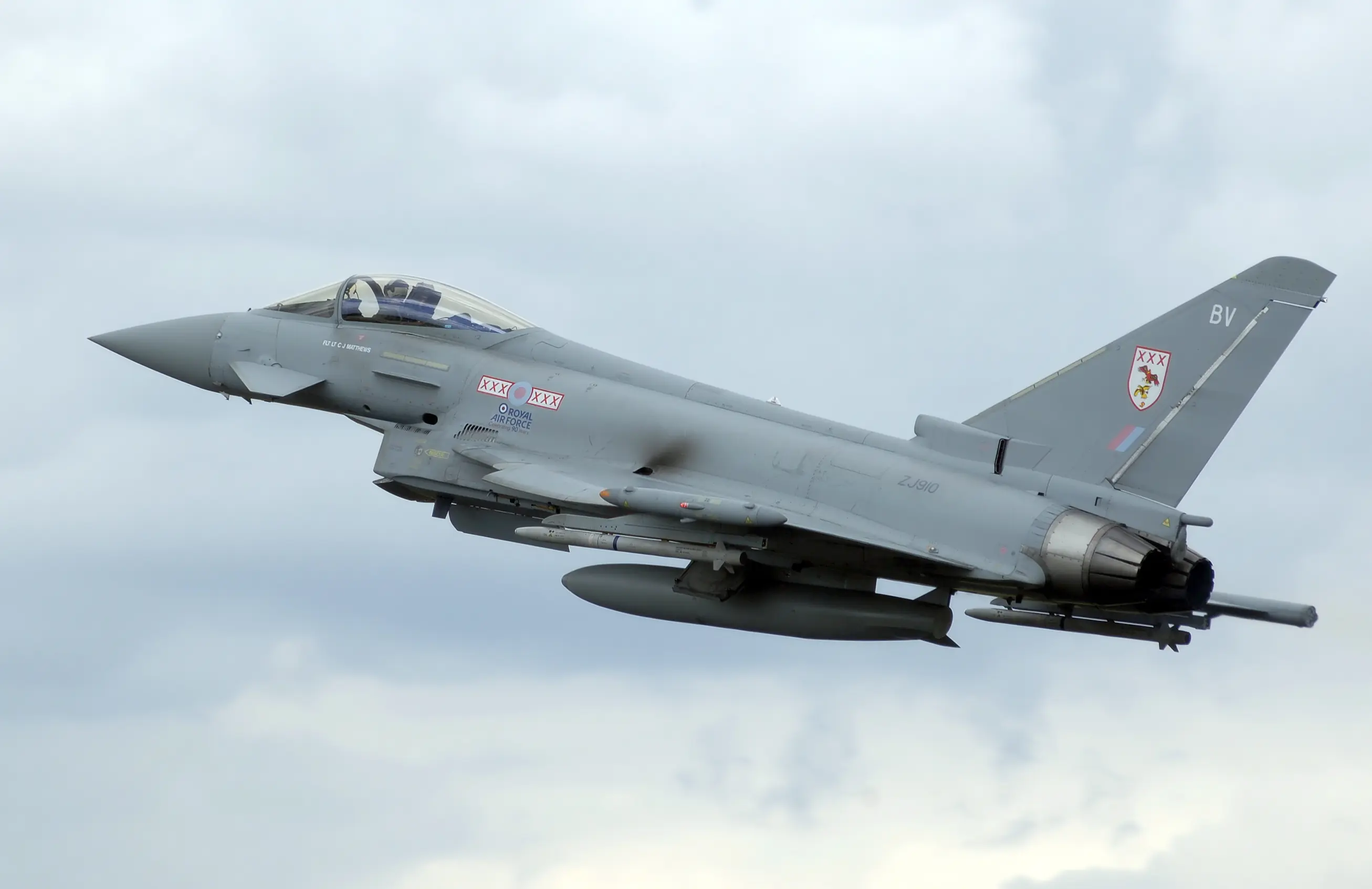

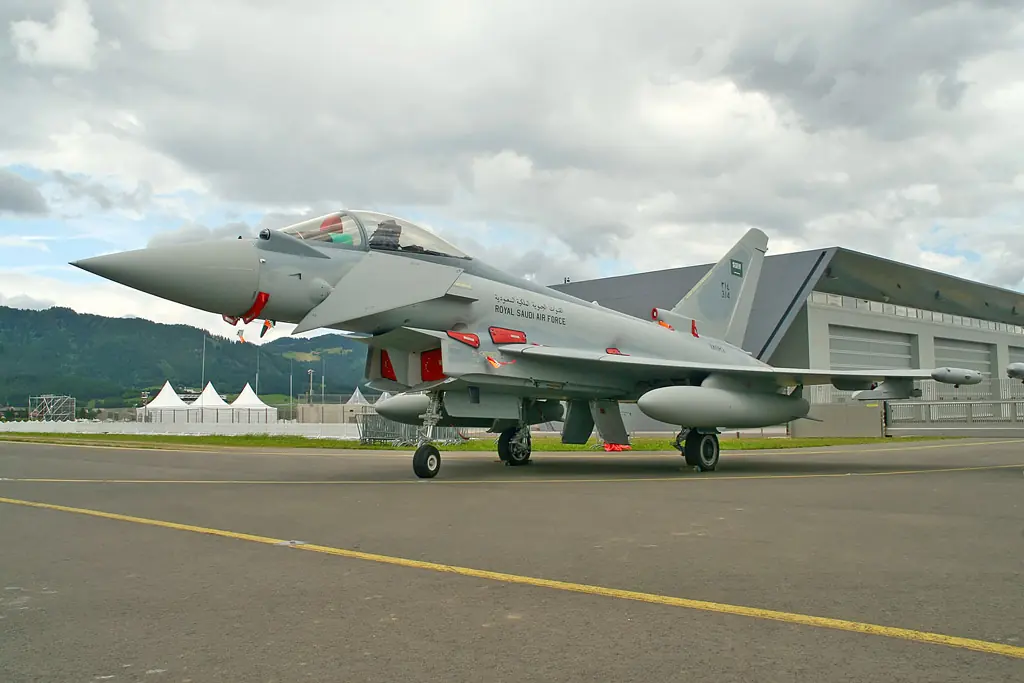

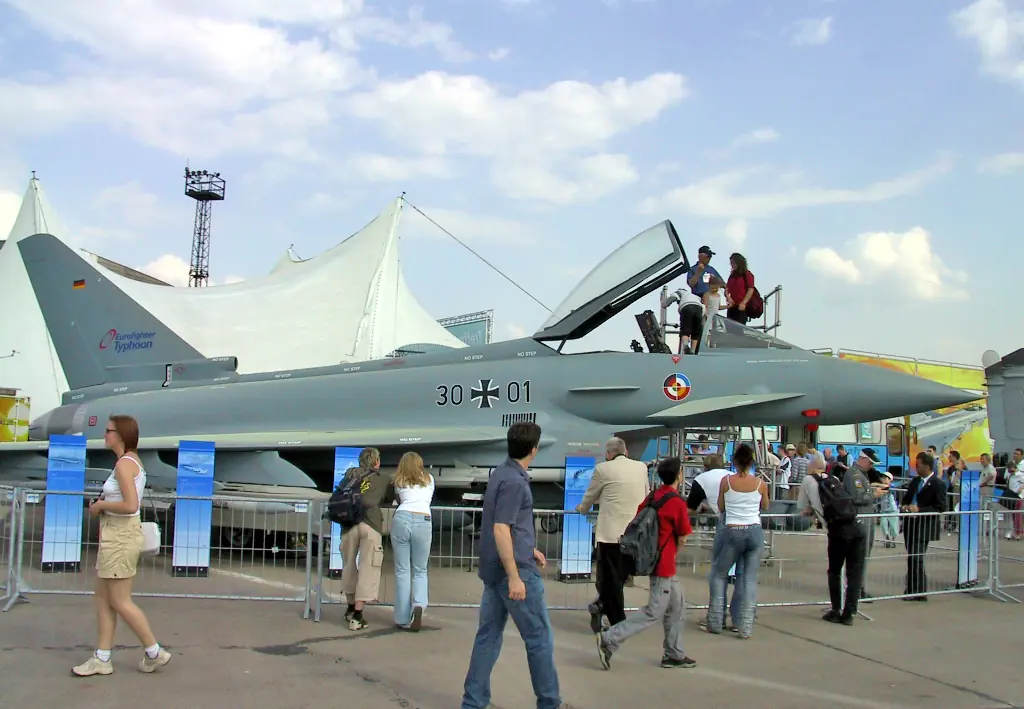

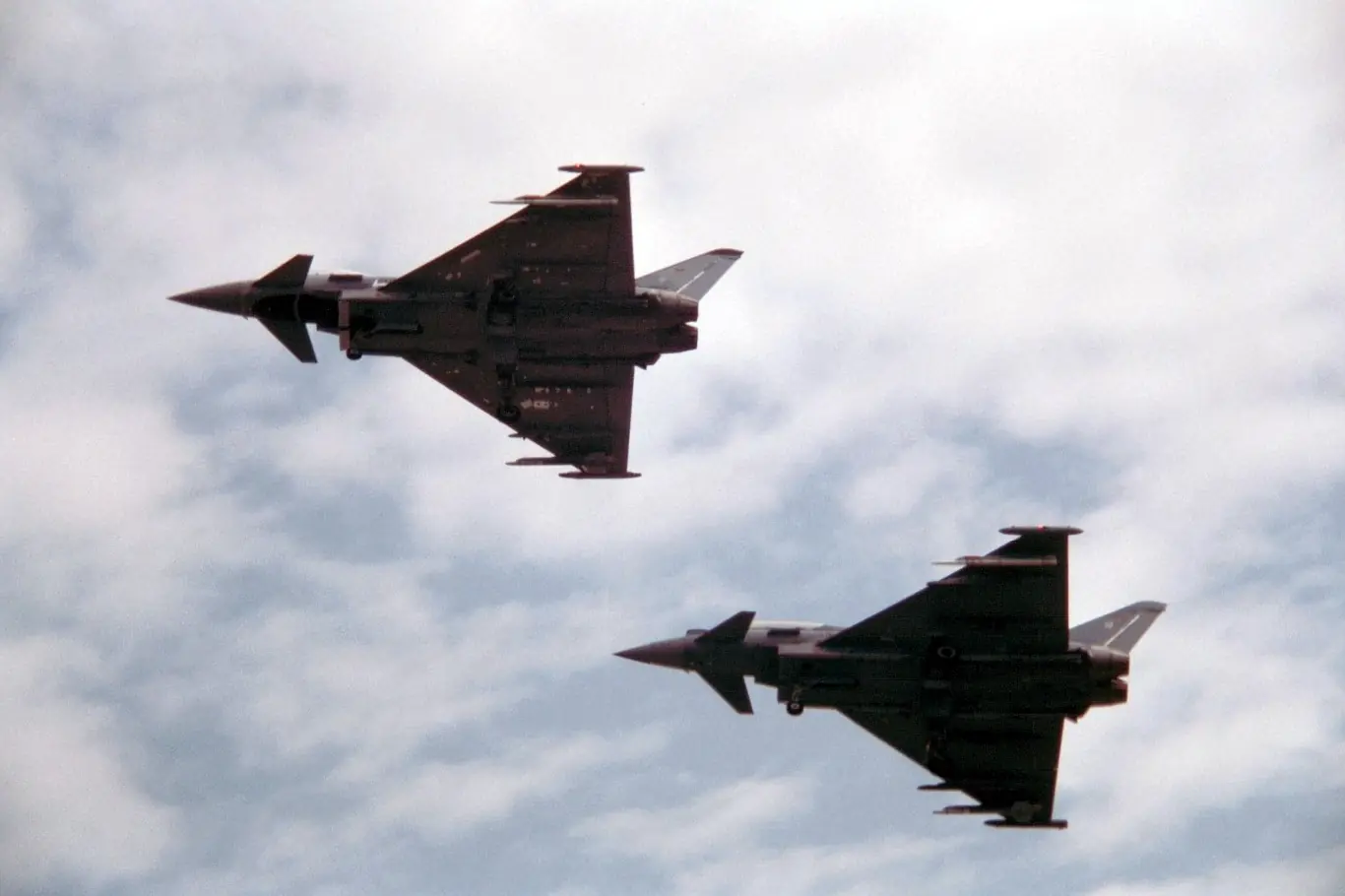

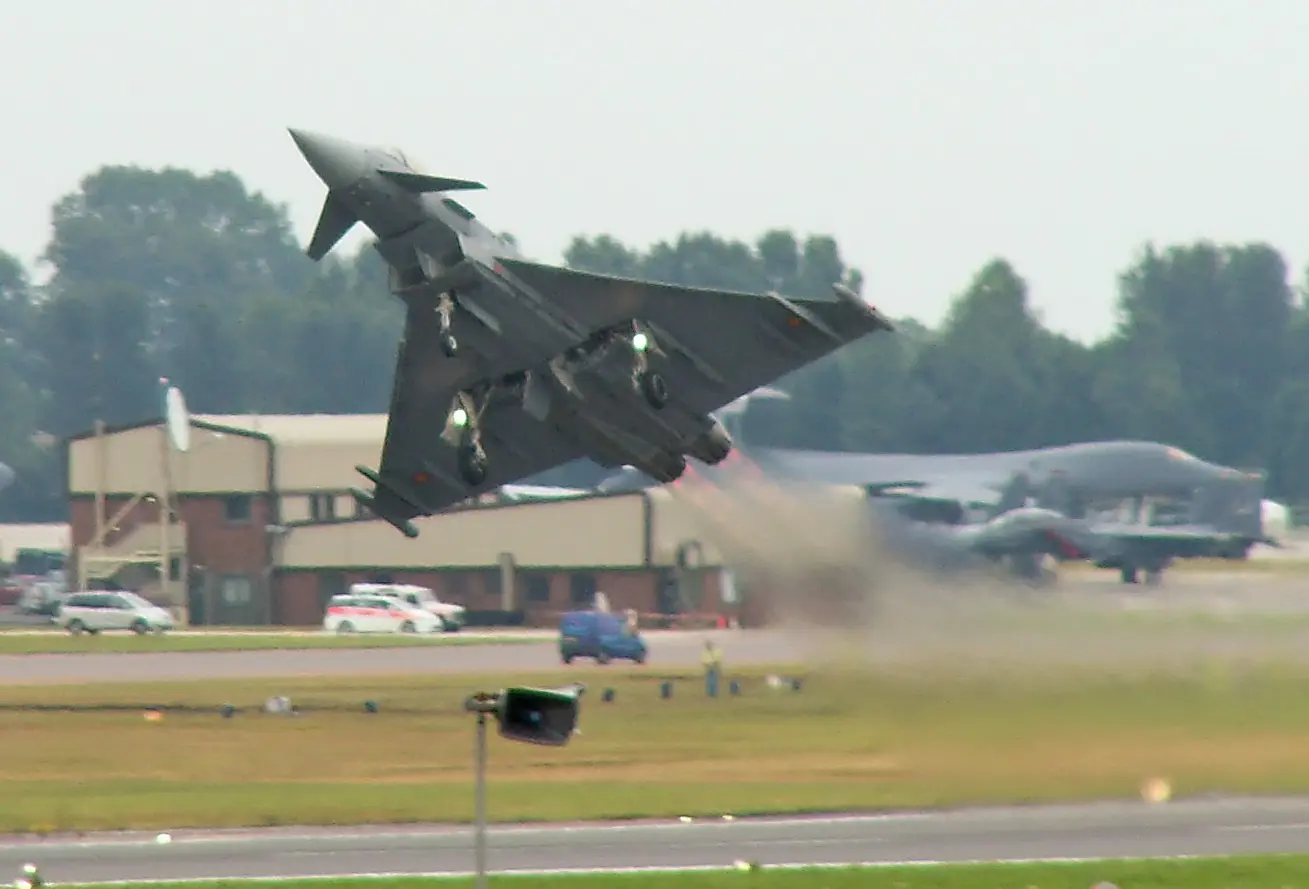

Fotos Del Eurofighter Typhoon:

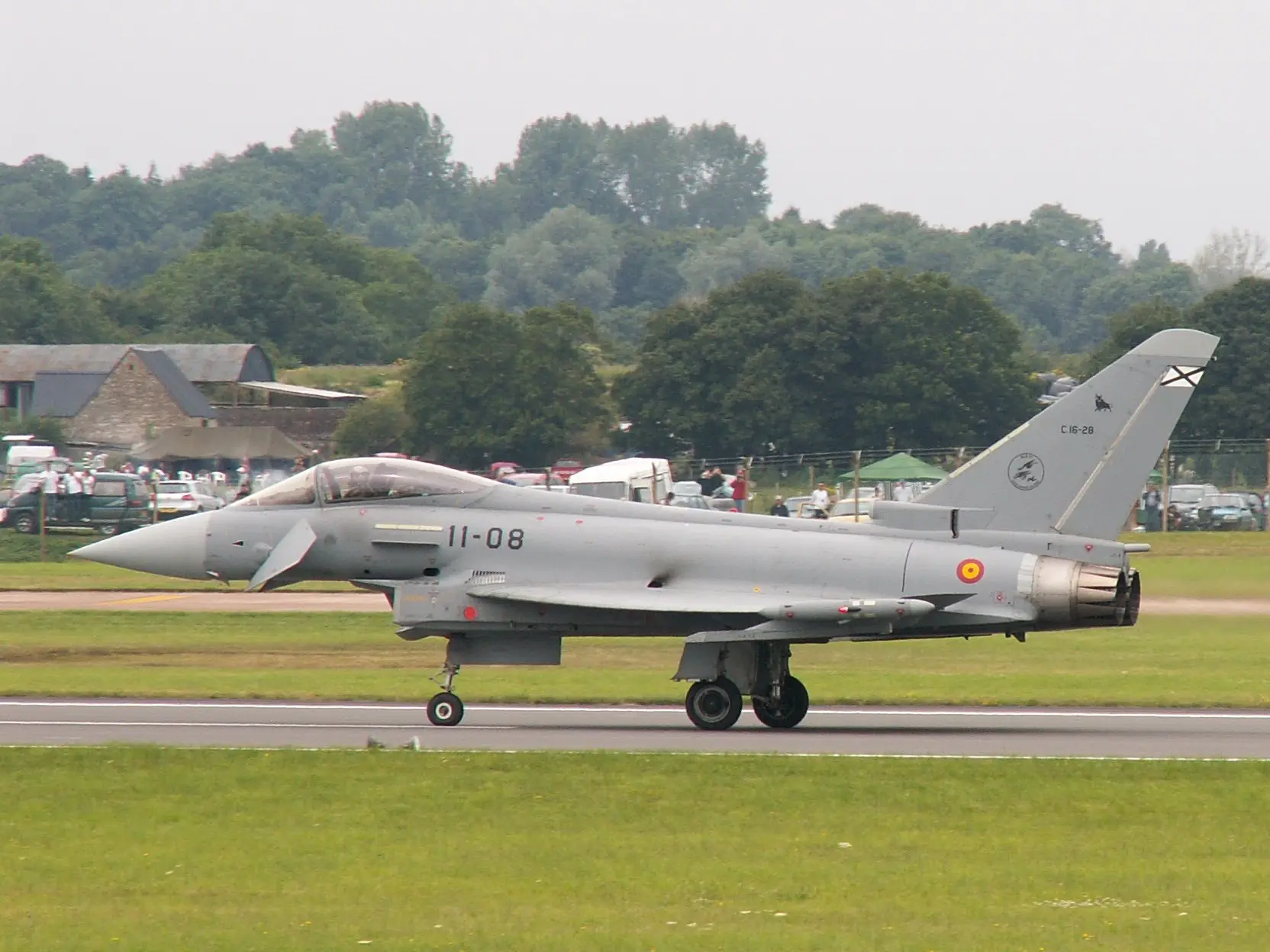

Y Para Finalizar Les Dejo Un Dibujo Que Hice Yo Mismo:
Si Quieren Verlo Más Grande Hagan Click En La Imagen
Espero Que Les Haya Gustado El Post
Por Favor Dejen Puntos o Comenten, Cuesta Mucho Tiempo Hacer Un Post y Comentar No Tarda Ni 5 Minutos
